OTG80SLSIMC6 - Chauffe-eau & chaudière GORENJE - Безплатно ръководство за потребителя

Тип продукт	Електрически бойлер
Капацитет	80 литра
Размери (В x Ш x Д)	Прибл. 1000 x 500 x 500 мм
Тегло	Прибл. 28 кг
Захранване	230 V ~ 50 Hz
Мощност на нагряване	2000 W
Максимална температура на водата	75°C
Тип термостат	Регулируем термостат с контрол на температурата
Предпазни функции	Защита от прегряване, предпазен клапан, аварийно изключване
Изолация	Полиуретанова пяна, ниски топлинни загуби
Анодна защита	Магнезиев аноден прът за защита от корозия
Монтаж	Монтаж на стена, хоризонтално или вертикално
Клас на енергийна ефективност	B (типичен)
Консумация на енергия в режим на готовност	Ниски загуби в режим на готовност
Поддръжка	Годишно обезмасляване и проверка на анода
Резервни части	Нагревателен елемент, термостат, аноден прът, предпазен клапан
Включени аксесоари	Предпазен клапан, шаблон за монтаж, ръководство
Гаранция	2 години
Съответствие	CE, RoHS

Често задавани въпроси - OTG80SLSIMC6 GORENJE

Какъв е капацитетът на бойлера Gorenje OTG80SLSIMC6?

Gorenje OTG80SLSIMC6 има капацитет от 80 литра, подходящ за малко до средно домакинство.

Как да настроя температурата на бойлера?

Използвайте копчето на регулируемия термостат на предния панел. Завъртете го по часовниковата стрелка за увеличаване, обратно на часовниковата за намаляване. Препоръчителната настройка за ежедневна употреба е 60°C.

Какви предпазни функции има този модел?

Включва защита от прегряване, предпазен клапан и аварийно изключване за предотвратяване на прегряване или прекалено високо налягане.

Колко често трябва да извършвам поддръжка?

Извършвайте годишно обезмасляване и проверявайте магнезиевия аноден прът на всеки 2-3 години. Сменете анода, ако е силно корозирал.

Мога ли да монтирам бойлера хоризонтално?

Да, OTG80SLSIMC6 може да се монтира както хоризонтално, така и вертикално, в зависимост от пространството и предпочитанията ви.

Каква е консумацията на енергия на нагревателния елемент?

Нагревателният елемент консумира 2000 W при 230 V, осигурявайки бързо нагряване на водата.

Как да разбера дали анодният прът се нуждае от смяна?

Проверявайте анодния прът ежегодно. Ако е с дебелина под 10 мм или покрит с дебел слой котлен камък, го сменете, за да предпазите резервоара от корозия.

Какво трябва да направя, ако водата не се нагрява?

Първо проверете захранването и прекъсвача. Ако са наред, термостатът или нагревателният елемент може да са дефектни. Обърнете се към професионалист за ремонт.

Енергийно ефективен ли е бойлерът?

Той има клас на енергийна ефективност B с полиуретанова изолация, която намалява топлинните загуби в режим на готовност, което го прави сравнително ефективен.

Къде мога да намеря резервни части за този модел?

Резервни части като нагревателни елементи, термостати и анодни пръти са налични от оторизирани сервизни центрове на Gorenje или онлайн търговци.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ OTG80SLSIMC6 GORENJE

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение на безопасност и удостоверение за електро-магнетна съвпадимост. Техническите му характеристики са посочени в табличката, залепена между тръбичките за включване. Само служители от упълномощения сервис ноже да бъркат във вътрешността му с цел поправка, премахване на воден камък, проверка или смяна на противокорозионния защитен анод.

МОНТИРАНЕ

Монтирайте бойлера възможно най-близо до водопроводните тръби. Ако вграждате бойлер в помещение, където се намира вана или душ, е необходимо задължително да спазвате изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Бойлер се прикрепва на стена с два болта, дебели най-малко 8 мм. Ако стената е слаба, трябва да я укрепите на мястото, където искате да поставите бойлера. Бойлерът трябва да се поставя само вертикално.

Вид	OTG 30SLIM	OTG 50SLIM	OTG 65SLIM	OTG 80SLIM	OTG 100SLIM	OTG 120SLIM
Обем [I]	30	50	65	80	100	120
Налягане [MPa (bar)]	0,6 (6)
Маса / напълнен с вода [kg]	19/49	24/74	28/93	31/111	36/136	41/161
Антикорозионен зашитен котел	Емайлиран / Mg катод
Мощност при включване [W]	2000
Напрежение [V~]	230
Защитен клас	I
Степен на защита	IP24
Време на загряване до 75 °C1) [h]	1^05	1^55	2^30	3^05	3^55	4^35
Количество смесена вода при 40 °C [I]	50	89	120	145	200	236
Потребление на електричество2) [kWh/24h]	0,69	0,94	1,12	1,30	1,54	1,79

1) Времето за нагряване на целия обем на бойлера с електрически нагревател при начална температура на студената вода от водопровода 10 °C.

2) Потреблението на електричество при поддръжката на постоянна температура на водата в бойлера от 65 °C и при атмосферна температура 20 °C, измерена по EN 60379.

A B C
OTG 30 SLIM	510	310	235
OTG 50 SLIM	690	470	250
OTG 65 SLIM	820	605	245
OTG 80 SLIM	950	735	245
OTG 100 SLIM	1125	900	255
OTG 120 SLIM	1300	900	430

Включване и монтажни размери на бойлера [мм]

СВЪРЗВАНЕ С ВОДОПРОВОДА

Входният и изходният канал за водата са отбелязани на тръбите на бойлера със съответния цвят. Входният канал за студената вода е в синьо, а изходният на топлата вода - в червено.

Можете да свържете бойлера с водопровода по два начина. Закритият начин, под налягане, позволява вкл ючване на няколко извода. Откритият начин, без налягане позволява само един извод. В зависимост от избраната система на свързване, трябва да се снабдите и със съответния брой смесителни батерии.

При открития начин, без налягане, преди бойлера трябва да се вгради вентилклапа, който да спира изтичането на вода от котела, ако във водопровода няма вода. При този начин на свързване трябва да използвате батерия с преточване. При загряването на водата обемът й се увеличава и започва да капе от тръбата на смесителната батерия. Няма да можете да спрете капенето само със здраво затягане на кранчето на батерията, така само ще я развалите. При закрития начин, под налягане, на всеки извод трябва да монтирате смесителна батерия. На входната тръба, поради безопасност, задължително трябва да се сложи вентила или група, която це предпазва налягане в нагревателя да не се качи за повече от 0.1 МПа (1 bar) от позволено. Отточният отвор на предпазния вентил задължително трябва да има изход към атмосферно налягане. При нагряването на водата в бойлера налягането й в котела се повишава до степента, нагласена на защитния вентил. Тъй като връщането на вода обратно във водопровода е възпрепятствано, може да започне да капе от отточния отвор на защитния вентил. Капещата вода можете да прелеете чрез отточнен наконечник, ако го наместите под защитния вентил. Изходната тряба трябва да се сложи изпод вентила на безопасност, тябва да е насочена право на-долу, в среда която не замързва.

Когато поради неудобна инсталация няма възможност, водата която капи от обратен вентил за безопасност, да се прекара в канал, може вместо това да се вгради експанзионен съд съдържащ 3 л вода върху тръбата на нагревателя.

За правилното действие на предпазния вентил трябва сами периодично да извършвате контрол. При проверка с движение на ръчка или одвиване на гайка (зависи от модела) вентил за безопасност трябва да се отвори. От него трябва да изтече вода, което означава че вентилът работи без грешка.


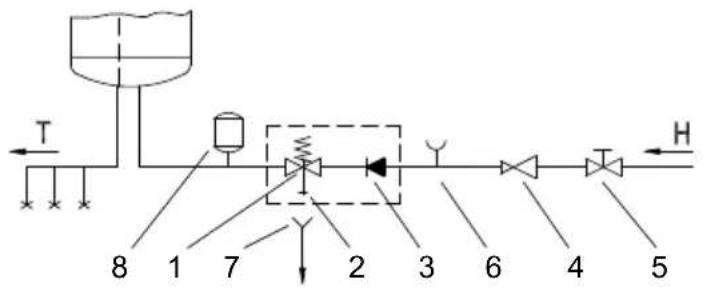

1 - Защитна клапа
2 - Клапа за тестване
3 - Клапа без връщане
4 - Клапа за намаляване на налягането
5 - Спираща клапа
6 - Част за тестване
7 - Фуния за изхода
8 - Разширителен съд
Н - Студена вода
T - Топла вода

Не бива да поставяте вентил за спиране между бойлера и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Бойлерът може да бъде свързан с водоснабдяването без клапа за регулиране на налягането, ако във водоснабдителната мрежа то е по-ниско от номиналното. Ако пък е по-високо, то клапата трябва да бъде монтирана.

Преди да включите бойлера, трябва задължително да го напълните с вода. При първото пълнене отворете кранчето за топлата вода на смесителната батерия. Бойлерът е пълен, ако водата започне да тече силно от тръбата на смесителната батерия.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди включване в електрическата мрежа бойлерът трябва да се заземи с проводник със сечение най-малко 1,5 mm² (H05VV-F 3G 1,5 mm²).

Свързването към електрическата мрежа трябва да бъде извършено във съответствие с диаграмата и действащите стандарти. Между нагревателя за водата и постоянната инсталация трябва да бъде вграден двуполюсен превключвател за едновременно прекъсване на двата проводника от захранващата мрежа съгласно националните инсталационни предписания.

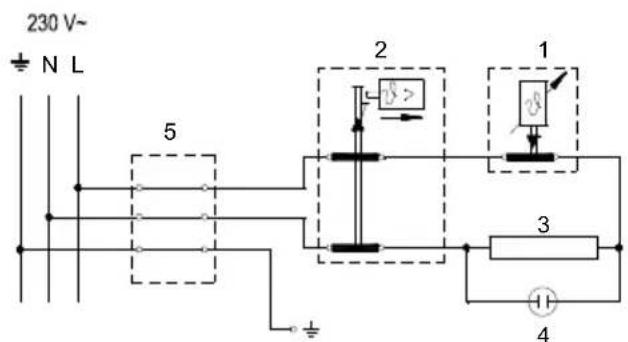

Легенда:

1 - Термостат
2 - Биметална фаза
3 - Нагревател
4 - Контролна лампичка
5 - Терминална връзка

L - Фазен проводник
N - Неутрален проводник
± - Защитен проводник

Схема на електрическата мрежа

ВНИМАНИЕ: Преди всяка интервенция бойлерът трябва да бъде напълно отделен от електрическата мрежа!

След включването в тока и водопровода бойлерът е готов за ползване.

С въртене на копчето на термостата на предната страна на защитная капан, избирате желаната температура на водата от 25 °C до 75 °C. Препоръчваме да поставяте копчето на позиция “есо”. Това е най-икономичната позиция. При вея температурата на водата ще е около 55 °C, образуването на воден камък и загубата на топлива ще са по-малки, отколкото при положенията за по-высока температура. Контролната лампичка показва, че бойлера работы. Ако не смятате да използвате бойлера по-дълго време, обезопасете го от измръзване като не изключвате тока и да нагласите термостата на “*”. Така бойлерът ще поддържа температура на водата около 10 °C. Ако изключите бойлера от електрическата мрежа, при опасност от замръзване ще трябва да измочите водата. Водата от бойлера се източва през отточната тръба на бойлера. За тази цел се препоръчва по време на инсталирането между предпазния вентил и отточната тръба да се сложи специален фитинг (тройник) или изпускателен вентил. Водата от бойлера може да се източи също непосредствено през предпазния вентил със завъртане на ръчката или на въртящата се капачка на вентила в положение както при проверка на действието. Преди източването нагревателят трябва да се изключи от електрическата мрежа и да се отвори ръкохватката за топла вода на включената смесителна батерия. След източването на водата през отточната тръба в бойлера остава малко количество вода, която изтича при развиването на холендъра на бойлера през отвора на бойлеровия холендър.

Повърхността на бойлера чистете със слаб разтвор от стерилен препарат. Не ползвайте разредители и силки почистващи препарати.

Чрез редовни сервизни прегледа ще си осигугурите безпроблемно ползване и дълъг живот на бойлера. Първият преглед трябва да бъде направлен от упълномощен сервис две годины след включването. При прегледа следва да се установи дали е износен защитният анод и при необходимост да се почисти водният камък, като се отчима качеството, количеството и температурата на водата в бойлера. При прегледа на бойлера, в зависимост от състоянието му, сервизът ще ви препоръча следваща дата за проверка на състоянието.

Молим, при евентуални повреди на бойлера, не го поправяйте сами, а се обърнете към най-близкая упълномощен сервис.
