DESI196BT - Zvárací stroj DEDRA - Bezplatný návod na obsluhu

Typ produktu	Zváračka
Model	DESI196BT
Značka	DEDRA
Zváracia metóda	MMA (ručné), IGBT invertor
Rozsah zváracieho prúdu	20 – 200 A
Pracovný cyklus (40°C)	60% pri 200 A, 100% pri 160 A
Sieťové napätie	230 V ~ 50/60 Hz
Príkon	cca 5,6 kVA
Napätie naprázdno	cca 65 V
Kapacita elektród	1,6 – 4,0 mm
Rozmery (D x Š x V)	cca 350 x 150 x 250 mm
Hmotnosť	cca 4,5 kg
Stupeň krytia	IP21
Trieda izolácie	F
Príslušenstvo v balení	Zvárací kábel s držiakom elektródy, uzemňovací kábel, zvárací štít, kefa/kladivo
Funkcie	Hot-Start, Arc-Force, Anti-Stick, VRD (zníženie napätia)
Displej	LED digitálny displej pre zvárací prúd
Chladenie	Ventilátor s reguláciou teploty
Sieťový konektor	Zástrčka 16 A
Certifikácie	CE, RoHS
Záruka	2 roky (podľa predajcu)
Návod na obsluhu	Nemecky, viacjazyčný ako PDF
Čistenie a údržba	Odstrániť zvarovú trosku, udržiavať vetracie otvory čisté, pravidelne kontrolovať
Bezpečnostné pokyny	Noste ochranné pomôcky, nepoužívajte vo vlhkom prostredí, pred údržbou odpojte sieťovú zástrčku
Náhradné diely a opravy	K dispozícii u odborných predajcov alebo na dedra.com

Často kladené otázky - DESI196BT DEDRA

Aké elektródy môžem použiť s DESI196BT?

Zariadenie je vhodné pre rutilové elektródy a bázické elektródy s priemerom 1,6 až 4,0 mm.

Ako správne nastavím zvárací prúd?

Prúd sa nastavuje pomocou otočného gombíka na zariadení. Ako pravidlo: Pre 2,5 mm elektródu cca 70-90 A, pre 3,2 mm cca 100-130 A. Presné hodnoty nájdete v návode na obsluhu.

Čo znamená pracovný cyklus (ED)?

Pracovný cyklus udáva, ako dlho môže zariadenie nepretržite zvárať pri určitom prúde, kým sa musí ochladiť. Pri 200 A je ED 60% (6 minút zvárania, 4 minúty prestávka).

Prečo svieti indikátor prehriatia?

LED ochrany proti prehriatiu svieti, keď je zariadenie príliš horúce. Vypnite zariadenie a nechajte ho vychladnúť. Vyhnite sa nadmernému zaťaženiu a zlému vetraniu.

Môžem zariadenie prevádzkovať na bežnej zásuvke?

Áno, zariadenie je určené na prevádzku na 230V domácej zásuvke (16A). Dbajte na dostatočné istenie a nepoužívajte predlžovacie káble s príliš malým prierezom.

Čo je funkcia VRD?

VRD (zariadenie na zníženie napätia) znižuje napätie naprázdno na bezpečnú úroveň pod 24V, aby sa znížilo riziko úrazu elektrickým prúdom. Táto funkcia je aktivovaná, keď svieti LED.

Ako čistím zváračku?

Udržujte vetracie otvory voľné od prachu a nečistôt. Použite suchú handričku a v prípade potreby stlačený vzduch. Odstráňte striekance zvaru z konektorov. Pred čistením odpojte sieťovú zástrčku.

Aké príslušenstvo je súčasťou balenia?

Súčasťou balenia sú: zvárací kábel s držiakom elektródy, uzemňovací kábel so svorkou, zvárací štít a kladivo na trosku s drôtenou kefou.

Zariadenie neštartuje – čo môžem urobiť?

Najprv skontrolujte sieťové napájanie a poistku. Uistite sa, že je zapnutý sieťový vypínač. Skontrolujte tiež pevné uchytenie zváracích káblov. Ak problém pretrváva, obráťte sa na zákaznícky servis.

Sú k dispozícii náhradné diely pre DESI196BT?

Áno, náhradné diely ako držiak elektródy, uzemňovacie svorky a zapaľovacia elektronika sú k dispozícii prostredníctvom zákazníckeho servisu DEDRA alebo autorizovaných predajcov. Návod na opravu nájdete v servisnej dokumentácii.

NÁVOD NA OBSLUHU DESI196BT DEDRA

Užívatel'ská príručka so záručným listom

LT INVERTERINIS SUVIRINIMO APARATAS

lankinlam suvirinimul

Naudojimo instrukcija su Garantiniu lapu

LV INVERTORA METINASANAS APARATS

loka metināšanai

Všetky práva vyhradené. Tieto materiály sú chránené autorskými právami. Kopírovanie prípadne širenie častí, prípadne celého návodu na obsluhu je bez súhlasu spoločnosti DEDRA-EXIM zakazané. Dedra-Exim si vyhradzuje právo na vykonávanie konštrukčno-technických zmien, a zmien doplnkového príslušenstva, bez predchádzajúceho upozornenia. Tieto zmeny nemôžu byť dôvodom na reklamáciu výrobku. Uživatelská príručka je dostupná na webovej stránke www.dedra.pl

- Úraz elektrickým proudem.

1. Obrázky a výkresy
2. Podrobné bezpečnostné predpisy
3. Opis zariadenia
4. Zamýšľané použitie zariadenia
5. Obmedzenie používania
6. Technické parametre
7. Príprava na prácu/používanie
8. Pripojenie k el. sieti
9. Zapínanie zariadenia
10. Používanie zariadenia

11. Priebežné obslužné činnosti

12. Zásady výberu elektród

13. Samostatné odstraňovanie porúch a problémov

14. Dodatočné informácie

15. Diely zariadenia, záverečné poznámky

16. Informácia pre používatel'ov o likvidovaní elektrických a elektronických zariadení

Vyhlásenie o zhode je k dispozícii v sídle výrobcu Dedra Exim Sp. z o.o Všeobecné podmienky bezpečností sú pripojené k príručke ako osobitná brožúra Podrobné bezpečnostné podmienky týkajúce sa tohto zariadenia sú pripojené k príručke.

POZOR Pri práci zariadením odporúčame dodržiavat' základné zásady bezpečností pri práci, aby ste sa vyhll požlarom prípadne mechanickým úrazom. Pred použitím zariadenia sa, prosím, oboznámte s obsahom tohto Návodu na obsluhu Návod, prosím, uschovajte pre prípad použitia v budúcnosti. Prisne dodržiavanie pokynov a odporúčaní obslahnutých v tomto Návode na obsluhu umožní predlžit' životnosť Vašej pneumatickej zošivačky

POZOR Počas práce bezpodmienečne dodržujte pokyny a odporůčania uvedené v príručke bezpečnostl práce. Príručka bezpečnosti práce je pripojená k zariadeniu ako osobitná brožúra. Uchovajte ju pre prípadnú potrebu v budúcnosti. Ak zariadenie odovzdáte inej osobe, odovzdajte jej aj užívatelškú príručku, príručku bezpečnosti práce ako aj vyhlásenie o zhode. Spoločnosť DEDRA EXIM nezodpovedá za havárie a úrazy, ktoré vznikli následkom nedodržiavania pokynov bezpečnosti práce.Dôkladne sa oboznámte s bezpečnostnou a s užívatelškou príručkou. Nedodržiavanie výstrah, varovaní a pokynov môže viest' k úrazu, k zásahu el. prúdom, k požiaru a/alebo iným vážnym úrazom. Všetky príručky a vyhlásenie o zhode zachovajte, pre prípadnú potrebu v budúcnosti.

Pri použivaní zváracieho zariadenia odporůčame, aby ste vždy dodržiavali základné zásady bezpečnosti práce, aby ste sa vyhli prípadnému výbuchu, požiaru, zásahu el. průdom alebo inému zraneniu či úrazu.

Počas práce použivajte vhodné osobné ochranné prostriedky: zváračská zástera, zváračské rukavice, zváračská maska a vhodná obuv s protišmykovou podošvou.

Zváračské pracovisko musí byt' vybavené fungujúcim odsávacím systémom. Nepracujte v zaprášenej miestnosti, je to zakázané.

Zváračské pracovisko musi byt oddelené vhodným ochranným panelom alebo zásterou.

Zariadenie nepouživajte vo vlhkej alebo v mokrej miestnosti.

Zariadenie nenechávajte a nepoužívajte na daždi alebo snehu, je to zakázané.

Zváračku nepouživajte na miestach, v których sa nachádzajú horľavé kvapaliny alebo plyny.

Zváračku nepoužívajte na šikmom, nestabilnom a sypkom podklade, je to zakázané.

Počas práce sa nedotýkajte uzemnených predmetov, ako sú radiátory, vodovodné potrubia, chladiče ap.

Zváračku k el. sieti pripájajte iba počas vykonávania práce. Ked' je zariadenie zapnuté, na mieste vykonávania práce sa nemôžu nachádzat žiadne neoprávnené osoby. Zariadenie je obzvlášť nebezpečné pre deti, preto deti nemôžu mať v žiadnom pripade a za žiadnych okolnosti k nemu pristup.

Pred každým spustenim zariadenia skontrolujte stav krytov, clôn, ako aj všetkých bezpečnostných prvkov a bezpečnostného vybavenia. Nepracujte s poškodenými, vymeňte ich na bezchybné a nepoškodené.

Vždy pred začatím používania zváračky skontrolujte stav napájacieho kábla, zváracích káblov, držiakov elektród a iných průdových káblov, ktoré sa používajú. Nepoužívajte poškodené. Poškodené vymeňte na bezchybné a nepoškodené.

Pred prvým pripojením zváračky skontrolujte, či sa napätie v el. sieti zhoduje s hodnotami uvedenými na výrobnom štítku zariadenia. El. zásuvka bezpodmienečne musí mať ochranný vodič.

Zariadenie, ktoré je pripojené k el. sieti, v žiadnom prípade nesmie zostat bez dozoru. Vždy po skončení práce zástrčku zariadenia odpojte od el. napätia.

Hoci sa zváračka používa v súlade s pokynmi uvedenými v používatel'skej príručke, nedá sa úplne odstránit' isté riziko, ktoré vyplýva a súvisí z jej konštrukcie a z jej účelu. Sú to predovšetkým nasledovné riziká:

Popálenia.

Otravy plynmi, spalinami alebo výparmi.

Poškodenia zraku.

Vzplanutie požiaru.

Zásah el. prüdu.

Negativny vplyv elektromagnetického poľa na zdravie zvárača.

3. Opis zariadenia

obr. A

1. Signalizácia aktivácie tepelnej poistky; 2. Reg. koliesko zváracieho prúdu; 3. Signalizácia práce; 4. Zásuvka prúdového kábla (+); 5. Zásuvka kábla prúdového (-)

4. Zamýšl'ané použitie zariadenia

Invertorové zváračky sú výrobky určené na oblúkové zváranie obalenými elektródami (metóda MMA). Invertorové zváračky sú zváračky nového typu, ktoré potrebný prúd generujú pomocou elektronických obvodov. Majú malé rozmery, nízku hmotnost, výraznú efektivnost, široké možnosti použitia, vel'mi dobré výsledky zvárania a sú pomerne lahko prenášatelné.

Zváračka model: DESi196BT je určená na ručné zváranie obalenými elektródami takých materiálov ako sú oceľové zliatiny, konštrukčné ocele a liatiny. Môže sa používať s elektródami s priemerom od 1,6 mm do 4 mm, podľa zadaného zváracieho prúdu, potrieb a typu vykonávanej činnosti pomocou zváračky. Zváračky sú určené na napájanie el. napátím 230V \~ , 50 Hz (jednofázové). Zariadenie je určené na používanie pri rekonštrukčno-stavebných prácach, v dielňach a v servisoch, pri amatérskych prácach, pričom musia byť dodržiavané podmienky používania a prípustné prevádzkové podmienky, ktoré sú uvedené v užívateľskej príručke.

5. Obmedzenie používania

Neautorizované zásahy a zmeny mechanickej konštrukcie, ako elektrických a elektronických prvkov zariadenia, ako aj nedodržiavanie pokynov uvedených v Návode na používanie, sa považujú za protiprávne a znamenajú okamžitů stratu Záruky. V prípade, ak sa zariadenie použije inak, ako to vyplýva z jeho určenia, ako aj z pokynov a odporúčaní uvedených v užívatel'skje príručke, automaticky a okamžite strácajů platnosť záručné práva.

POZOR !!!

Zváračku neumiestňujte na šikmom, nestabilnom alebo sypkom podklade.

Zváračka môže ovplyvňovať zariadenia ovládané bezdrótovo. Miesto práce musí byť vhodne pripravené. Fungovanie rádiových zariadení môže byť v blízkosti zváračky rušené.

Zariadenie sa nesmie používat' v zaprášených miestnostliach. Zváračka sa môže používat' v nezaprášenej a čistej miestnosti, s vořnou cirkuláciou vzduchu a s náležite fungujúcim odsávacím systémom.

Zariadenie sa nesmie používať vo vlhkých miestnostiach. Zváračku nepoužívajte pri teplote vyššej než +40 °C ani pri mínusových teplotách.

Zváračku nepreťažuje. Dodržujte daný pracovný cyklus (koeficient X) so správnym nastavením úrovne prúdu počas zvárania.

Podľa normy PN-EN 60974-1 Zariadenia na oblúkové zváranie 1. čast: Zváračské zdroje energie, rozlišujú sa nasledujúce typy znečistenia:

a) 1. stupeň znečistenia: Bez znečistenia alebo iba suché, nevodivé znečistenie. Znečistenie nemá význam.

b) 2. stupeň znečistenia: Iba nevodivé znečistenie, niekedy ale môže dôjst' k vodivosti spôsobenej kondenzáciou.

c) 3. stupeň znečistenia: Vodivé znečistenie alebo nevodivé suché znečistenie, ktoré začína byť vodivé vplyvom kondenzácie.

d) 4. stupeň znečistenia: Znečistenie vytvára stálu vodivost' spôsobenú vodivým prachom, daždom alebo snehom.

Stupne znečistenia mikroprostredia boli určené pre definovanie izolačného odstupu vo vzduchu a na povrchu podľa 2.5.1 IEC 60664-1

(Termíny a definície bod. 3.40 strana 13 podľa normy PN-EN 60974-1)

Podľa normy PN-EN 60974-1 a IEC 60664-1 váčšina zváračských zdrojov energie patrí do 3. kategórie skratov. Musia byť naprojektované na používanie v podmienkach s minimálne 3. stupňom znečistenia. Súčiastky zariadenia alebo komponenty so vzduchovými a s povrchovými izolačnými odstupmi splňajúce požiadavky 2. Stupňa znečistenia sú povolené, ak sú úplne obalené, tesne zamontované alebo zaliate podľa IEC 60664-1

ZVÁRAČKU NEPOUŽÍVAJTE NA ROZMRAZOVANIE RÚR !!!

Tabuľka nastavení a pracovného cyklu je umiestnená na zadnom paneli zariadenia. Legenda:

X – Pracovný cyklus I2 – Nominálny zvárací prúd U2 – Napätie pri zaťažení Predpokladá sa, že celý pracovný cyklus trvá 10 min.

1. Technické parametre

Model invertorovej zváračky	DESi202M
Zdrojové napätie	230 V ~ 50 Hz
Maximálny zvárací průd	200 A
Rozsah nastavenia zváracieho průdu	20 – 200 A
Maximálny priemer elektródy	4 mm
Chladenie	Ventilátor
Hmotnosť	8kg
Stupeň ochrany	IP21S
Efektivnosť zdroja	85%
Příkon v įalovom stave	100W

Maximálny zvárací průd sa dá dosiahnuť iba vtedy, keď používaná napájacia sief poskytuje plný průdový výkon. Zváračka je určená na napájanie z el. siete s menovitým napátím 230 V. Predlžovacie káble s malým prierezom výrazne znížujú výkon zváračky. Zváračka je prispôsobená na napájanie zo zdrojového agregátu s nominálnym výkonom 10 kVA. V prípade použitia generátorov s nižším výkonom sa zváračka nedá používať v plnom rozsahu zváracieho průdu.

7. Príprava na prácu/používanie

Zváračka musí byť postavená na dobre osvetlenom mieste, bez prístupu vlhkosti. Pred každým použitím zváračky skontrolujte stav napájacieho kábla, zváracích káblov, držiaku elektród a uzemňovacej svorky. Nepoužívajte poškodené. Poškodené vymeňte na bezchybné a nepoškodené. Počas zvárania prúdové káble vytvárajú silné elektromagnetické pole. Na zníženie elektromagnetického žiarenia umiestňujte ich v svojej blízkosti.

8. Pripojenie k el. sieti

El. obvod používaný na napájanie zváračky musí mať medené vodiče s minimálnym prierezom 3 x 2,5 mm², musí byť chránený vhodným ističom s hodnotou 16 A (napr. prúdovým chráničom série S300 (C)), a musí splňat’ predpisy týkajúce sa bezpečného používania (môžu sa používať obvody s ochranným vodičom). Zváračku nepripájajte k el. sieti, a ani ju nepoužívajte, ak obvod nemá ochranný vodič.

Montáž napájania môže vykonať iba kvalifikovaný a oprávnený technik. Ak používate predlžovacie káble, používajte iba také, ktoré sú prispôsobené na nominálnu zát'až a majů ochranný vodič. Napájací kábel sa vždy musí umiestnit' tak, aby nebol počas práce vystavený riziku preseknutia, prepálenia alebo stopenia. Nepoužívajte poškodené predlžovacie káble. Ked' vyberáte zástrčku zo zásuvky nikdy neťahajte za napájací kábel. Zváračka DESTi202 je navrhnutá na napájanie zo zdrojového agregátu s výkonom 10 kVA.

9. Zapínanie zariadenia

Ulistite sa, že el. obvod, z ktorého sa napája zariadenie, má ochranný vodič. Musí sa používat' trovjodičová predlžovacia šnúra (s ochranným vodičom) s dostatočným prierezom vodičov pre danů nominálnu záťaž.

Skontrolujte, či je zapínač vo vypnutej polohe (označená OFF alebo O). Napätie zapnete prepnutím tlačidla zapínača na zapnutú polohu (označenú ON alebo I), ktoré sa nachádza na zadnej strane zariadenia.

K zváračke pripojte zváracie káble, zachovajte požadovanú polarizáciu podľa pokynov výrobcu elektród. Príslušné označenie je uvedené na balení.

Polarizácia pripojenia napríklad: elektróda označená na balení DC (-) jednosmerný prúd, polarizácia (-), prúdové káble majú byť pripojené takto:

1. Zvárací kábel privádzajúci prúd do držiaka elektródy – koncovku kábla zasuňte do lôžka označeného (-) a prikrútte vpravo do konca.

2. Zvárací kábel, uzemňujúci – koncovku kábla zasuňte do lôžka označeného (+) a prikrúťte vpravo do konca.

Do držiaka vložte elektródu, a svorku druhého kábla upevnite k zváranému materiálu. Materiál na mieste upevnenia svorky očistíte od hrdze, zvyškov farby či laku. Miesto upevnenia svorky na materiáli malo by sa nachádzať čo najbližšie miesta zvárania, ale v takej vzdialenosti, aby nemohlo dôjsť k poškodeniu káblu privádzajúceho prúd do zváraného materiálu.

Ak je potrebné zvárať v príliš veľkej vzdialenosti od zdroja napájania, vzhľadom na možný výrazný pokles napátia v napájacom kábli, môžu sa používať predlžovacie káble s prierezom vodičov väčším ako 2,5 mm2. Predlžovací kábel musí mať ochranný vodič.

Na ovládacom paneli zváračky, vedľa tlačidla zapínača napravo sa nachádza reg. koliesko s mierkou na nastavenie výšky zváracieho prúdu. Zvárací prúd je jedným zo základných parametrov práce s obalenými elektródami. Ovládacím kolieskom sa nastavuje úroveň zváracieho prúdu (A).

V prípade príliš intenzívnej a dlhotrvajúcej práce sa aktivuje zabezpečenie. Signalizuje to kontrolka, tak ako na obr. 2. Ventilátor zváračky zostane spustený, aby chladil ovládacie prvky zváracieho obvodu. Po istom čase, závisí to od teploty prostredia, kontrolka zhasne. Môžete pokračovať v zváraní.

Nezakrývajte ventilačné otvory zváračky. Zváračku neprikrývajte. Ak zváračku musíte chránit, napr. pred daždom, môžete ju zaclonit krytom vo forme dáždnika alebo striešky. Chladiaci vzduch musí volne prúdíť.

10. Používanie zariadenia

Materiál, ktorý sa bude zvárať, očistíte na miestach zvaru a na miestach upevnenia svoriek. Hrdzu, farbu, lak a podobné nečistoty odstráníte drótenou kefou, brúsnym papierom alebo chemicky odmastením. Elementy, ktoré budete zvárať, očistíte na šírku približne 25 mm.

Všetky prípadné nečistoty, ktoré sa nachádzajú na materiáli, odstráňte, pretože počas zvárania sa uvolňuje veľké množstvo plynov a oxidov, a dodatočne sú pričinou poklesu odolnosti zvaru.

Zváranie

Principom oblúkového zvárania obalenou elektródou je vytvorenie oblúka zváračom medzi koncom elektródy a materiálom zváraného predmetu. Je to proces, v ktorom sa trvalé spojenie získava roztavením jadra obalenej elektródy, kovových zložiek obalu elektródy, ako aj zváraného materiálu teplom elektrického oblúka. Zvárač elektródu ručne presúva a drží ju pod istým uhlom. Vytvára sa zvar.

Obal elektródy, podľa typu elektródy, počas zvárania vytvára na mieste zvárania ochrannú plynovú atmosféru, ktorá chráni zvar pred prístupom vzduchu z okolia.

Do oblasti zvárania sa tiež dostávajú antioxidačné prvky a vytvára sa troskový obal. Základnými parametrami zvárania sú: úroveň zváracieho prúdu (nastavovateľná, regulovaná zváračom regulačným gombíkom prúdu), napätie elektrického oblúka (regulované zváračom vzdialenosťou elektródy od materiálu), rýchlost' zvárania (regulovaná zváračom zrýchľovaním alebo spomaľovaním rýchlosti ručného posúvania elektródy), ako aj priemery elektródy a jej poloha voči spoju.

Vzhľadom k tomu je proces zvárania v značnej miere závislý od vedomostí, skúseností, schopností a praxe zvárača.

Odporúčame, aby menej skúsený operátor (zvárač) vykonal skúšky zvárania na odpadových kúskoch materiálu.

Pred začatím zvárania vždy vykonajte všetky vyššie opísané činnosti. Zvláštnu pozornost venujte predovšetkým všetkým bezpečnostným prvkom a príprave miesta práce, očisteniu materiálu, ktorý budete zvárať, ako aj príprave zariadenia na použitle.

Prúdové káble pripojte k zváračke, zachovávajte polarizáciu odporučenú výrobcom elektród, zástrčku vsuňte do el. siete (tlačidlo zapínača musí byť vo vypnutej polohe), svorku uchopte na materiáli, ktorý budete zvárať, obalenú elektródu vsadťe do držiaka. Zapnite zváračku a regulačným gombíkom nastavte požadovaný zvárací průd. Vytvorte oblúk skratovaním elektródy s materiálom, a následne odtiahnite elektródu na požadovanú vzdialenost', ktorá umožňuje udržať oblúk, alebo potieraním elektródy o povrch predmetu. Oblúk vždy vytvorte na mieste zvaru, ktorý chcete urobit'. Vykonajte operáciu zvárania. Po zváraní zvar očistíte, a zvyšky trosky odstráníte pomocou kladiva. V žiadnom prípade nenanášajte d'alšiu vrstvu zvaru na neočistený povrch.

Priebežné obslužné činnosti vykonávajte iba keď je zástrčka vytiahnutá z el. zásuvky.

Vždy skontrolujte technický stav zváračky. Kontrolujte, či průdové káble sú funkčné a či nie sú viditeľné žiadne mechanické poškodenia. Skontrolujte stav oboch držiakov. Skontrolujte stav napájacieho kábla. Ak sa vyskytnú akékolvek nedostatky, odstráňte ich.

Pri každej príležitosti, hlavne po skončení práce, očistíte vstupné prieduchy ventilátora chladiaceho obvody zváračky. Túto činnosť najlepšie vykonajte prúdom stlačeného vzduchu.

Správny výber priemeru obalenej elektródy ako aj jej typu vzhľadom k zváranému materiálu je veľmi dôležitý parameter ovplyvňujúci vykonanie operácie zvárania. Priemer elektródy má podstatný vplyv na tvar zvaru, ako aj na hlbku roztavenia. Ak sa zväčší priemer elektródy a zachová sa úroveň prúdu, zníži sa hlbka roztavenia a zväčší sa šírka zvaru.

Dĺžka elektródy závisí od priemeru elektródy, napríklad: elektródy s priemerom 2,5 mm; 250 - 300 - 350 mm, a elektródy s priemerom 3,2 mm; 300 - 350 - 400 - 450 mm.

Kompletná zostava vlastností elektród je uvedená v technických charakteristikách, ktoré poskytujů výrobcovia. V týchto charakteristikách sú uvedené všetky údaje: označenie elektródy, typ obalu, použitie elektródy, pozície zvárania, typ a úroveň zváracieho průdu v závislosti od priemeru elektródy, polarita pripojenia elektródy, nevyhnutné tepelné činnosti pri zváraní, podmienky sušenia a skladovania elektród.

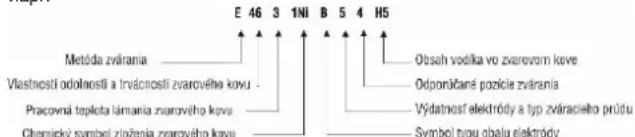

Označovanie obalených elektród podľa PN-EN 499 - "Zváranie. Dodatočné materiály na zváranie. Obalené elektródy na ručné oblúkové zváranie nezliatinových a jemnozrných ocelí. Značenie", sa skladá z ósmych symbolov, napr.

Okrem normativneho značenia výrobcovia môžu používať vlastné označovanie elektród. Obalené elektródy na ručné oblúkové zváranie podľa určenia zvárania konkrétnych druhov ocelí sú klasifikované aj podľa noriem: PN-EN 757 týka sa vysoko odolnej ocele, PN-EN 1599 týka sa tepelne odolnej ocele, PN-EN 1600 týka sa nehrdzavejúcej a žiaruvzdornej ocele.

Na zváračské práce pomocou zváračky DESi196BT sa môžu používať obalené elektródy rôznych výrobcov, ktorú sú dostupné na trhu.

Neprekračuje odporúčané a povolené priemery elektród, vždy vyberte elektródu s vhodným a správnym priemerom, aby bol vykonaný zvar optimálny a kvalitný. Správne vyberajte typ obalu, tzn. typ elektródy, vzhľadom na zváraný materiál ako aj typ vykonávaného zvaru

PROBLEM	PRIČINA	RIEŠENIE
Kontrolka napájania sa nesvieti, ventilátor nefunguje, žiadny prúd na výstupe.	Napájací kábel je zle pripojený, alebo je poškodený.	Zástrčku zasuňte hlbšie, skontrolujte napájací kábel
	V el. zásuvke nie je el. napătie	Skontrolujte napătie v el. zásuvke, alebo či sa neaktivoval istič
	Poškodený zapínač	zváračku odovzdajte do servisu
Kontrolka napájania sa svieti, ventilátor nefunguje alebo funguje iba chvíľu, žiadny prúd na výstupe.	Napătie el. siete je iné ako 220-240 V	Zástrčku vložte do el. zásuvky s napátím 230 V ~ 50 Hz
	Zariadenie môže byť v havarijnom režime	Zariadenie vypnite na 2 až 3 minúty a opátovne zapnite
Kontrolka tepelnej poistky sa nesvieti, žiadny prúd na výstupe.	Poškodené alebo zle pripojený jeden alebo oba prúdové káble: držiaka elektródy a svorkového (uzemňovacieho) držiaka	Skontrolujte oba káble a ich pripojenia. V prípade potreby správne zatlačte alebo vymeňte na nové
Kontrolka tepelnej poistky sa svieti, žiadny prúd na výstupe.	Aktivovala sa teplotná poistka	Zváračku nechajte pripojenú k el. napătiu, aby sa vychladila

14. Dodatočné informácie

Úroveň znečistenia prostredia na mieste používania zváračky

Podl'a normy PN-EN 60974-1 Zariadenia na oblúkové zváranie 1. časť: Zváračské zdroje energie, rozlišujú sa nasledujúce typy znečistenia:

a) 1. stupeň znečistenia: Bez znečistenia alebo iba suché, nevodivé znečistenie. Znečistenie nemá význam.

b) 2. stupeň znečistenia: Iba nevodivé znečistenie, niekedy ale môže dôjst' k vodivosti spôsobenej kondenzáciou.

c) 3. stupeň znečistenia: Vodivé znečistenie alebo nevodivé suché znečistenie, ktoré začína byť vodivé vplyvom kondenzácie.

d) 4. stupeň znečistenia: Znečistenie vytvára stálu vodivost' spôsobenú vodivým prachom, daždom alebo snehom.

Stupne znečistenia mikroprostredia boli určené na účely hodnotenia izolačného odstupu vo vzduchu a na povrchu podľa 2.5.1 IEC 60664-1 (Termíny a definície bod 3.40 strana 13 podľa normy PN-EN 60974-1).

Podľa normy PN-EN 60974-1 a IEC 60664-1 väčšina zváračských zdrojov energie patrí do 3. kategórie skratov. Musia byť naprojektované na používanie v podmienkach s minimálne 3. stupňom znečistenia. Súčiastky zariadenia alebo komponenty so vzduchovými a s povrchovými izolačnými odstupmi splňajúce požiadavky 2. Stupňa znečistenia sú povolené, ak sú úplne obalené, tesne zamontované alebo zaliate podľa IEC 60664-1

15. Diely zariadenia, záverečné poznámky

Súčast'ou zariadenia je nasledujúce príslušenstvo:

1. Zvárací kábel so svorkou elektródy – prierez 16 mm ^2 , dĺžka 2 m (1 ks), 2. Uzemňovací kábel so svorkou – prierez 16 mm ^2 , dĺžka 1,5 m (1 ks), 3. Ochranná maska (1 ks) + zváračská clona (1 ks), 4. Kefa s kladivkom (1 ks))

16. Informácie pre užívatel'ov k likvidácii elektrických alebo elektronických zariadení

Tento symbol na výrobku alebo na priloženej dokumentácii upozorní, že chybné elektrické spotrebiče a elektronické zariadenia nemožno likvidovat' spolu s domácim odpadom. Správny postup pri ich likvidácii alebo recyklácii podlieha odovzdaniu zariadení na určené zberné miesta

kde budú prijaté zdarma. Informácie o takýchto zberných miestach vydávajú miestne orgány, napr. na svojich internetových stránkach.

Správna likvidácia prístroja umožňuje zachovať cenné prírodné zdroje a napomáha prevencii potenciálnych negativnych dopadov na zdravie a životné prostredie, ktoré môže byť ohrozené nesprávnym nakladaním s takýmto odpadom.

Nesprávne nakladanie s elektronickými/elektrickými odpadmi je sankciované podľa príslušných vnútroštátnych právnych predpisov.

Pre používatel'ov v Európskej únii

V prípade odovzdania elektrických spotrebičov a elektronických zariadení, obráťte sa na najbližšie miesto predaja alebo na dodávatel’a, ktorý Vám poskytne bližšie informácie.

Ak chcete tento výrobok zlikvidovat', obrát'te sa na miestne úrady alebo predajcu za účelom získania informácií o správnom spôsobe postupovania vo veci.

Záručný list

na

Katalógové č.:

Číslo šarže:

(d'alej len Výrobok)

Vyhlásenie Užívatel'a:

Potvrdzujem, že som bol oboznámený so záručnými podmienkami, ako aj s následkami nedodržiavania pokynov a odporůčaní, ktoré sú uvedené v užívateľskej príručke a v záručnom liste. Záručné podmienky sú mi známe, čo potvrdzujem vlastnoručným podpisom:

1. Ručitel' - spoločnost „DEDRA EXIM sp. z o.o.“ sídlíaca v meste: Pruszków, na adrese: ul. 3 Maja 8, 05-800 Pruszków, Pořsko, zapísaná do obchodného registra pod číslom KRS 0000062517 vedenom oblastným súdom pre hlavné mesto Varšava vo Varšave, 14. ekonomické oddelenie Štátného súdneho registra, IČ DPH: PL 5270204933, základné imanie: 100 980,00 PLN.

2. Podl'a podmienok stanovených týmto záručným listom Ručitel' udeluje záruku na Výrobok, pochádzajúci z distribúcie Ručitel'a.

3. Zodpovednosť na základe záruky sa vzťahuje iba na chyby, ktoré vznikli následkom príčin nachádzajúcich sa vo Výrobku v momente jeho vydania Užívateľovi.

4. Na základe záruky Užívatel' získava právo na bezplatnú opravu výrobku, ak sa chyba objaví počas trvania záručnej lehoty. Spôsob opravy Výrobku (metóda vykonania opravy) závisl od rozhodnutia Ručiteľa. V prípade, ak Ručiteľ uzná, že Výrobok sa nedá opravít, Ručiteľ si vyhradzuje právo vymeniť chybný prvok alebo celý Výrobok na výrobok bez chýb, právo na zníženie ceny Výrobku alebo právo na odstúpenie od dohody.

5. Voči Uživateľovi, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, zodpovednost Ručiteľa za škody vyplývajúce z tejto záruky a/alebo ktoré súvisia s jej uzatvorením a realizáciou, bez ohľadu na právny základ, je obmedzená maximálne do výšky hodnoty chybného Výrobku.

II.Záručná lehota:

Prvky Výrobku na ktoré savzt'ahuje záruka	Trvanie záručnej ochrany
DESi196BT	24 mesiacov od dňa nákupu Výrobku,ktorý je uvedený v tomto záručnom liste
Elektródový kábelUzemňujúci kábelZváračská maskaDrôtená kefa / kladivkoKeramická clona TIGVolfrámová elektródaSvorka volfrámovej elektródyElektródová svorkaUzemňujúca svorkaKryt horáka MIG/MAGDýza horáka MIG/MAGDýza plazmového rezaniaKeramický kryt plazmovejhadice	Na tieto prvky sa záruka nevzt'ahuje.

1. Przedstawienie Užívateľ je povinný predstaviť vyplnený Záručný list výrobku, ako aj náležitý doklad o nákupé Výrobku, napr. predstavením pokladničného bloku, faktúry ap. Aby reklačných proces prebiehal efektívne odporúčame, aby Užívateľ spolu s reklamovaným výrobkom doručil všetky prvky vymenované v kapitole užívateľskej príručky výrobku „Diely a časti”.

2. Užívateľ je povinný dodržiavať pokyny a odporúčania uvedené v užívateľskej príručke a v záručnom liste.

3. Záruka platí iba na území Poľskej republiky a členských štátov EÚ.

IV.Záruka sa nevzt'ahuje na chyby, ktoré vznikli (predovšetkým) následkom:

1. Nedodržania podmienok určených v užívatel'skej príručke, predovšetkým podmienok správneho používania, prevádzky, údržby a čistenia

2. Použitia na čistenie alebo na údržbu nevhodných prípravkov, nezhodne s užívateľskou príručkou;

3. Nevhodného uchovávania a prepravy výrobku;

4. Vykonania neautorizovaných zmien a/alebo iných zásahov do výrobku, na ktoré výrobca nevyjadril súhlas;

5. Použitím vo výrobku/s výrobkom nevhodných prevádzkových materiálov, nezhodne s užívatelškou príručkou.

Užívatel, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca záručné práva na výrobok, v ktorom:

1. sériové čísla, označenia dátumov a výrobné štítky boli odstránené, zmenené alebo poškodené;

2. boli poškodené plomby alebo sú na nich viditeľné stopy manipulácie.

Pozor! Činnosti súvisiace s každodennou obsluhou výrobku, vyplývajúce medzi iným z užívatel'skej príručky, Užívatel vykonáva vlastnými silami a na vlastné náklady.

V.Reklamačná procedúra:

1. V prípade, ak Uživateľ objaví, že Výrobok nefunguje správne, ešte pred zložením reklamácie je povinný uistiť sa, či boli náležite vykonané všetky stanovené činnosti, predovšetkým tie uvedené v uživateľskej príručke.

2. Reklamácia musí byť podaná bezodkladne, najlepšie v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku. Užívateľ, ktorý nie je konzumentom v zmysle zákona z. 23. apríla 1964 Občiansky zákonník, stráca práva vyplývajúce z tejto záruky v prípade, ak reklamáciu nepodá v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku.

3. Reklamáciu môžete podat' medzi inými na mieste, v ktorom ste výrobok kúpili, v záručnom servise alebo poštou na adresu: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków, Pol'sko.

4. Užívatel'može podat' reklamáciu prostredníctvom formulára, ktorý je dostupný na webovej stránke www.dedra.pl. ("Formulár podania reklamácie na základe udelenej záruky").

5. Adresy záručných servisov v jednotlivých štátoch sú zverejnené na webovej stránke www.dedra.pl. V prípade, ak v danom štáte sa nenachádza záručný servis, odporúčame reklamovaný výrobok doručit' na adresu: DEDRA EXIM sp. z o.o. ul.

3 Maja 8, 05-800 Pruszków, Polsko.

1. Vzhľadom na bezpečnosť Užívateľa, nefunkčný (chybný) výrobok sa v žiadnom prípade nesmie používať.

Pozor!!! Používanie nefunkčného (chybného) výrobku je nebezpečné pre zdravie a život Užívatelov.

1. Povinnosti vyplývajúce z udelenej záruke budů vyplnené v lehote 14 pracovných dní počítajúc od dňa doručenia reklamovaného Výrobku Užívatelom.

2. Pred zaslaním reklamácie odporůčame reklamovaný Výrobok náležite očistiť. Odporůčame reklamovaný Výrobok dôkladne zabezpečiť pre prípadným poškodeniami počas prepravy (reklamovaný Výrobok odporůčame doručiť v originálnom obale).

3. Záručná lehota sa predlžuje o čas, počas klorého Užívateľ následkom chyby (nefunkčnosti) levýbku, na ktorú sa vztáhovala záruka, nemohol Výrobok používat. 10. Záruka nevylučuje, neobmedzuje a ani nepozastavuje právo Užívateľa (kupujúceho) na základe príslušných predpisov o ručení za chyby predanej veci.

LT
