NÁVOD NA OBSLUHU DESI211BT DEDRA

Užívatelská príručka so záručným listom

LT INVERTERINIS SUVIRINIMO APARATAS

lankinlam suvirinimul

Naudojimo instrukcija su Garantiniu lapu

LV INVERTORA METINASANAS APARATS

loka metināśanai

Všetky práva vyhradené. Tieto materiály sú chránené autorskými právami. Kopirovanie prípadne širenie časti, pripadne celého návodu na obsluhu je bez súhlasu spoločnosti DEDRA-EXIM zakazané. Dedra-Exim si vyhradzuje právo na vykonávanie konštrukno-technických zmien, a zmien doplnkového príslušenstva, bez predchádzajúceho upozornenia. Tieto zmeny nemôžu byt dôvodom na reklamáclu výrobku. Uživatefská príručka je dostupná na webovej stránke www.dedra.pl

1. Obrázky a výkresy

2. Podrobné bezpečnostné predpisy

3. Opis zariadenia

4. Zamýšľané použitie zariadenia

5. Obmedzenie používania

6. Technické parametre

7. Príprava na prácu/používanie

8. Pripojenie k el. sieti

9. Zapínanie zariadenia

10. Používanie zariadenia

11. Priebežné obslužné činnosti

12. Zásady výberu elektród

13. Samostatné odstraňovanie porúch a problémov

14. Dodatočné informácie

15. Diely zariadenia, záverečné poznámky

16. Informácia pre používateľov o likvidovaní elektrických a elektronických zariadení

Vyhlásenie o zhode je k dispozícii v sídle výrobcu Dedra Exim Sp. z o.o

Všeobecné podmienky bezpečnosti sú pripojené k príručke ako osobitná brožůra. Podrobné bezpečnostné podmienky týkajúce sa tohto zariadenia sú pripojené k príručke.

Ekvivalentný model podl'a 2019/1784 - DESi210BT

POZOR Pri práci zariadením odporúčame dodržiavat' základné zásady bezpečnosti pri práci, aby ste sa vyhlí požlarom prípadne mechanickým úrazom. Pred použitím zariadenia sa, prosím, oboznámte s obsahom tohto Návodu na obsluhu Návod, prosím, uschovajte pre prípad použitia v budúcnosti. Prísne dodržiavanie pokynov a odporúčaní obsiahnutých v tomto Návode na obsluhu umožní predlžit' životnosť Vašej pneumatickej zošívačky

POZOR Počas práce bezpodmienečne dodržujte pokyny a odporúčania uvedené v príručke bezpečnosti práce. Príručka bezpečnosti práce je pripojená k zarladeniu ako osobitná brožůra. Uchovajte ju pre prípadnú potrebu v budúcnosti. Ak zariadenie odovzdáte inej osobe, odovzdajte jej aj užívateľskú príručku, príručku bezpečnosti práce ako aj vyhlásenie o zhode. Spoločnosť DEDRA EXIM nezodpovedá za havárie a úrazy, ktoré vznikli následkom nedodržiavania pokynov bezpečnosti práce.Dôkladne sa oboznámte s bezpečnostnou a s užívateľskou príručkou. Nedodržiavanie výstrah, varovaní a pokynov môže viest' k úrazu, k zásahu el. prúdom, k požiaru a/alebo iným vážnym úrazom. Všetky príručky a vyhlásenie o zhode zachovajte, pre pripadnú potrebu v budúcnosti.

Pri použivani zváracieho zariadenia odporúčame, aby ste vždy dodržiavali základné zásady bezpečnosti práce, aby ste sa vyhlí prípadnému výbuchu, požiaru, zásahu el. průdom alebo inému zraneniu či úrazu.

• Počas práce použivajte vhodné osobné ochranné prostriedky: zváračská zástera, zváračské rukavice, zváračská maska a vhodná obuv s protišmykovou podošvou.
• Pri čistení zvaru použivajte ochranné okuliare.
• Zváračské pracovisko musí byť vybavené fungujúcím odsávacím systémom. Nepracujte v zaprášenej miestnosti, je to zakázané.
• Zváračské pracovisko musí byt oddelené vhodným ochranným panelom alebo zásterou.
• Zariadenie nepouživajte vo vlhkej alebo v mokrej miestnosti.
• Zariadenie nenechávajte a nepoužívajte na daždi alebo snehu, je to zakázané.
• Zváračku nepoužívajte na miestach, v ktorých sa nachádzajú horľavé kvapaliny alebo plyny.
• Zváračku nepouživajte na šikmom, nestabilnom a sypkom podklade, je to zakázané.
• Počas práce sa nedotýkajte uzemnených predmetov, ako sú radiátory, vodovodné potrubia, chladiče ap.
• Zváračku k el. sieti pripájajte iba počas vykonávania práce. Ked' je zariadenie zapnuté, na mieste vykonávania práce sa nemôžu nachádzat' žiadne neoprávnené osoby. Zariadenie je obzvlášť nebezpečné pre deti, preto deti nemôžu mat' v žiadnom pripade a za žiadnych okolnosti k nemu pristup.
• Zariadenie sa v žiadnom prípade nepoužívajte nezhodne s jeho určením. Zváračku nepoužívajte na rozmrazovanie rúr.
• Nerozoberajte a neodstraňujte plást zariadenia.
• Pred každým spustením zariadenia skontrolujte stav krytov, clón, ako aj všetkých bezpečnostných prvkov a bezpečnostného vybavenia. Nepracujte s poškodenými, vymeňte ich na bezchybné a nepoškodené.
• Napájací kábel a prípadne používaný predlžovací kábel chráňte pred nadmerným teplom, olejmi a ostrými hranami. Nepracujte, ked'je predlžovací kábel zvinutý.
• Ak používate predlžovací kábel, nesmie bránit' v slobodnom používaní (v slobodnej práci), a musí mať takú dlžku, aby pri práci nezavadzal a neprekážal.
• Pri vytahovani zástrčky z el. zásuvky nikdy net'ahajte za napájaci kábel.
• Pred začatím zvárania obrábaný materiál znehybnite svorkami alebo zverákmi.
• Počas práce zaujmite takú pozíciu, aby ste stáli stabilne a nemohli sa prevrátilt. Stojte pevne.
• Vždy pred začatím používania zváračky skontrolujte stav napájacieho kábla, zváracích káblov, držiakov elektród a iných průdových káblov, ktoré sa používajů. Nepoužívajte poškodené. Poškodené vymeňte na bezchybné a nepoškodené.
• Pred prvým pripojením zváračky skontrolujte, či sa napätie v el. sietí zhoduje s hodnotami uvedenými na výrobnom štítku zariadenia. El. zásuvka bezpodmienečne musí mať ochranný vodič.
• Zariadenie, ktoré je pripojené k el. sieti, v žiadnom prípade nesmie zostat' bez dozoru. Vždy po skončení práce zástrčku zariadenia odpojte od el. napätia.

Hoci sa zváračka použiva v súlade s pokynmi uvedenými v používatel'skej príručke, nedá sa úplne odstránit isté riziko, ktoré vyplýva a súvisi z jej konštrukcie a z jej účelu. Sú to predovšetkým nasledovné riziká:

• Popálenia.
• Otravy plynmi, spalinami alebo výparmi.
• Poškodenia zraku.
  • Vzplanutie požiaru.
  • Zásah el. prüdu.
• Negativny vplyv elektromagnetického poľa na zdravie zvárača.

3. Opis zariadenia

obr. A

1. Signalizácia aktivácie tepelnej poistky; 2. Reg. koliesko zváracieho prúdu; 3. Signalizácia práce; 4. Zásuvka prúdového kábla (+); 5. Zásuvka kábla prúdového (-)

4. Zamýšl'ané použitie zariadenia

Invertorové zváračky sú výrobky určené na oblúkové zváranie obalenými elektródami (metóda MMA). Invertorové zváračky sú zváračky nového typu, ktoré potrebný průd generujú pomocou elektronických obvodov. Majú malé rozmery, nízku hmotnost', výraznú efektivnosť, široké možnosti použitia, veľmi dobré výsledky zvárania a sú pomerne ľhko prenášatelné.

Zváračka model: DESi211BT je určená na ručné zváranie obalenými elektródami takých materiálov ako sú oceľové zliatiny, konštrukčně ocele a liatiny. Môže sa používať s elektródami s priemerom od 1,6 mm do 4 mm, podľa zadaného zváracieho prúdu, potrieb a typu vykonávanje činnosti pomocou zváračky. Zváračky sú určené na napájanie el. napátím 230V \~ , 50 Hz (jednofázové).

Zariadenie je určené na používanie pri rekonštrukčno-stavebných prácach, v dielňach a v servisoch, pri amatérskych prácach, pričom musia byť dodržiavané podmienky používania a prípustné prevádzkové podmienky, ktoré sú uvedené v užívateľskej príručke.

5. Obmedzenie používania

Neautorizované zásahý a zmeny mechanicjek konštrukcie, ako elektrických a elektronických prvkov zariadenia, ako aj nedodržiavanie pokynov uvedených v Návode na používanie, sa považujú za protiprávne a znamenajú okamžitů stratu Záruky. V prípade, ak sa zariadenie použije inak, ako to vyplýva z jeho určenia, ako aj z pokynov a odporůčaní uvedených v užívateľskej príručke, automaticky a okamžíte strácajú platnosť záručné práva.

POZOR !!!

- Zváračku neumiestňujte na šikmom, nestabilnom alebo sypkom podklade.

• Zváračka môže ovplyvňovat zariadenia ovládané bezdrôtovo. Miesto práce musí byť vhodne pripravené. Fungovanie rádiových zariadení môže byť v blízkosti zváračky rušené.
• Zariadenie sa nesmie používať v zaprášených miestnostliach. Zváračka sa môže používať v nezaprášenej a čistej miestnosti, s voľnou cirkuláciou vzduchu a s náležite fungujúcím odsávacím systémom.
• Zariadenie sa nesmie používať vo vlhkých miestnostiach. Zváračku nepoužívajte pri teplote vyššej než +40 °C ani pri mínusových teplotách.
• Zváračku nepreťažuje. Dodržujte daný pracovný cyklus (koeficient X) so správnym nastavením úrovne průdu počas zvárania.

Podla normy PN-EN 60974-1 Zariadenia na oblukové zváranie 1. čast: Zváračské zdroje energie, rozlišujú sa nasledujúce typy znečistenia:

a) 1. stupeň znečistenia: Bez znečistenia alebo iba suché, nevodivé znečistenie. Znečistenie nemá význam.

b) 2. stupeň znečistenia: Iba nevodivé znečistenie, niekedy ale môže dôjst k vodivosti spôsobenej kondenzáciou.

c) 3. stupeň znečistenia: Vodivé znečistenie alebo nevodivé suché znečistenie, ktoré začína byť vodivé vplyvom kondenzácie.

d) 4. stupeň znečistenia: Znečistenie vytvára stálu vodivost' spôsobenú vodivým prachom, daždom alebo snehom.

Stupne znečistenia mikroprostredia boli určené pre definovanie izolačného odstupu vo vzduchu a na povrchu podľa 2.5.1 IEC 60664-1

(Termíny a definície bod. 3.40 strana 13 podľa normy PN-EN 60974-1)

Podľa normy PN-EN 60974-1 a IEC 60664-1 váčšina zváračských zdrojov energie patrl do 3. kategórie skratov. Musia byť naprojektované na používanie v podmienkách s minimálne 3. stupňom znečistenia. Súčiastky zariadenia alebo komponenty so vzduchovými a s povrchovými izolačnými odstupmi splňajúce požiadavky 2. Stupňa znečistenia sú povolené, ak sú úplne obalené, tesne zamontované alebo zaliate podľa IEC 60664-1

ZVÁRAČKU NEPOUŽÍVAJTE NA ROZMRAZOVANIE RÚR !!!

Tabuľka nastavení a pracovného cyklu je umlestnená na zadnom panell zariadenia. Legenda:

X – Pracovný cyklus I2 – Nominálny zvárací průd U2 – Napätie pri zaťažení Predpokladá sa, že celý pracovný cyklus trvá 10 min.

1. Technické parametre

Model invertorovej zváračky	DESi211BT
Zdrojové napätie	230 V ~ 50 Hz
Maximálny zvárací prúd	200 A
Rozsah nastavenia zváracieho prúdu	20 – 200 A
Maximálny priemer elektródy	4 mm
Chladenie	Ventilátor
Hmotnosť	8kg
Stupeň ochrany	IP21S
Efektivnosť zdroja	85%
Príkon v jalovom stave	100W

Maximálny zvárací prúd sa dá dosiahnuť iba vtedy, keď používaná napájacia sief poskytuje plný prúdový výkon. Zváračka je určená na napájanie z el. siete s menovitým napátím 230 V. Predlžovacie káble s malým prierezom výrazne znižujú výkon zváračky. Zváračka je prispôsobená na napájanie zo zdrojového agregátu s nominálnym výkonom 10 kVA. V prípade použitia generátorov s nižším výkonom sa zváračka nedá používať v plnom rozsahu zváracieho prúdu.

7. Príprava na prácu/používanie

Zváračka musí byť postavená na dobre osvetlenom mieste, bez prístupu vlhkosti. Pred každým použitím zváračky skontrolujte stav napájacieho kábla, zváracích káblov, držiaku elektród a uzemňovacej svorky. Nepoužívajte poškodené. Poškodené vymeňte na bezchybné a nepoškodené. Počas zvárania prúdové káble vytvárajú silné elektromagnetické pole. Na zníženie elektromagnetického žiarenia umiestňujte ich v svojej blízkosti.

8. Pripojenie k el. sieti

El. obvod používaný na napájanie zváračky musí mať medené vodiče s minimálnym prierezom 3 x 2,5 mm2, musí byť chránený vhodným ističom s hodnotou 16 A (napr. průdovým chráničom série S300 (C)), a musí spíňať predpisy týkajúce sa bezpečného používania (môžu sa používať obvody s ochranným vodičom). Zváračku nepripájajte k el. sieti, a ani ju nepoužívajte, ak obvod nemá ochranný vodič.

Montáž napájania môže vykonať iba kvalifikovaný a oprávnený technik. Ak používate predlžovacie káble, používajte iba také, ktoré sú prispôsobené na nominálnu zát'až a majú ochranný vodič. Napájací káb le sa vždy musí umiestnit' tak, aby nebol počas práce vystavený riziku preseknutia, prepálenia alebo stopenia Nepoužívajte poškodené predlžovacie káble. Ked' vyberáte zástrčku zo zásuvky nikdy neťahajte za napájací káb le. Zváračka DESTi202 je navrhnutá na napájanie zo zdrojového agregátu s výkonom 10 kVA.

9. Zapínanie zariadenia

Ulistite sa, že el. obvod, z ktorého sa napája zariadenie, má ochranný vodič. Musí sa používať trojvodičová predlžovacia šnúra (s ochranným vodičom) s dostatočným prierezom vodičov pre danú nominálnu záťaž.

Škontrolujte, či je zapínač vo vypnutej polohe (označená OFF alebo O). Napätie zapnete prepnutím tlačidla zapínača na zapnutú polohu (označenú ON alebo I), ktoré sa nachádza na zadnej strane zariadenia.

K zváračke pripojte zváracie káble, zachovajte požadovanú polarizáciu podľa pokynov výrobcu elektród. Príslušné označenie je uvedené na balení.

Polarizácia pripojenia napríklad: elektróda označená na balení DC (-) jednosmerný prúd, polarizácia (-), prúdové káble majú byť pripojené takto:

1. Zvárací kábel privádzajúci prúd do držiaka elektródy – koncovku kábla zasuňte do lôžka označeného (-) a prikrúťte vpravo do konca.

2. Zvárací kábel, uzemňujúci – koncovku kábla zasuňte do lôžka označeného (+) a prikrúťte vpravo do konca.

Do držiaka vložte elektródu, a svorku druhého kábla upevnite k zváranému materiálu. Materiál na mieste upevnenia svorky očistíle od hrdze, zvyškov farby či laku. Miesto upevnenia svorky na materiáli malo by sa nachádzat' čo najbližšie miesta zvárania, ale v takej vzdialenosti, aby nemohlo dôjsť k poškodeniu káblu privádzajúceho prúd do zváraného materiálu.

Ak je potrebné zvárať v príliš veľkej vzdialenosti od zdroja napájania, vzhľadom na možný výrazný pokles napátia v napájacom kábli, môžu sa používať predlžovacie káble s prierezom vodičov váčším ako 2,5 mm2. Predlžovací kábel musí mať ochranný vodič.

Na ovládacom paneli zváračky, vedľa tlačidla zapínača napravo sa nachádza reg. koliesko s mierkou na nastavenie výšky zváracieho prúdu. Zvárací průd je jedným zo základných parametrov práce s obalenými elektródami. Ovládacím kolieskom sa nastavuje úroveň zváracieho prúdu (A).

V prípade príliš intenzívnej a dlhotrvajúcej práce sa aktivuje zabezpečenie. Signalizuje to kontrolka, tak ako na obr. 2. Ventilátor zváračky zostane spustený, aby chladil ovládacie prvky zváracieho obvodu. Po istom čase, závisí to od teploty prostredia, kontrolka zhasne. Môžete pokračovať v zváraní.

Nezakrývajte ventilačné otvory zváračky. Zváračku neprikrývajte. Ak zváračku musíte chránit, napr. pred dažfom, môžete ju zaclonit krytom vo forme dáždnika alebo striešky. Chladiaci vzduch musí volne prúdit.

10. Používanie zariadenia

Materiál, ktorý sa bude zvárat, očistite na miestach zvaru a na miestach upevnenia svoriek. Hrdzu, farbu, lak a podobné nečistoty odstráňite drôtenou kefou, brúsnym papierom alebo chemicky odmastením. Elementy, ktoré budete zvárat, očistite na šírku približne 25 mm.

Všetky prípadné nečistoty, ktoré sa nachádzajú na materiáli, odstráňte, pretože počas zvárania sa uvolňuje veľké množstvo plynov a oxidov, a dodatočne sú príčinou poklesu odolnosti zvaru.

Zváranie

Principom oblúkového zvárania obalenou elektródou je vytvorenie oblúka zváračom medzi koncom elektródy a materiálom zváraného predmetu. Je to proces, v ktorom sa trvalé spojenie získava roztavením jadra obalenej elektródy, kovových zložiek obalu elektródy, ako aj zváraného materiálu teplom elektrického oblúka. Zvárač elektródu ručne presúva a drží ju pod istým uhdom. Vytvára sa zvar. Obal elektródy, podľa typu elektródy, počas zvárania vytvára na mieste zvárania ochrannú plynovú atmosféru, ktorá chrání zvar pred prístupom vzduchu z okolia. Do oblasti zvárania sa tiež dostávajú antioxidacné prvky a vytvára sa troskový obal. Základnými parametrami zvárania sú: úroveň zváracieho prúdu (nastavovateľná, regulovaná zváračom regulačným gombíkom prúdu), napätie elektrického oblúka (regulované zváračom vzdialenosťou elektródy od materiálu), rýchlost’ zvárania (regulovaná zváračom zrýchľovaním alebo spomaľovaním rýchlosti ručného posúvania elektródy), ako aj priemery elektródy a jej poloha voči spoju.

Vzhľadom k tomu je proces zvárania v značnej miere závislý od vedomostí, skúseností, schopností a praxe zvárača.

Odporúčame, aby menej skúsený operátor (zvárač) vykonal skúšky zvárania na odpadových kúskoch materiálu.

Pred začatím zvárania vždy vykonajte všetky vyššie opísané činnosti. Zvláštnu pozornost' venujte predovšetkým všetkým bezpečnostným prvkom a priprave miesta práce, očisteniu materiálu, ktorý budete zvárať, ako aj priprave zariadenia na použitie.

Prúdové káble pripojte k zváračke, zachovávajte polarizáciu odporučenú výrobcom elektród, zástrčku vsuníte do el. siete (tlacídlo zaplnača musí byť vo vypnutej polohe), svorku uchopte na materiáli, ktorý budete zvárat, obalenú elektródu vsadte do držiaka. Zapnite zváračku a regulačným gombíkom nastavte požadovaný zvárací prúd. Vytvorte oblúk skratovaním elektródy s materiálom, a následne odtiahnite elektródu na požadovanú vzdialenost, ktorá umožňuje udržat oblúk, alebo potieraním elektródy o povrch predmetu. Oblúk vždy vytvorte na miestle zvaru, ktorý chcete urobit. Vykonajte operáciu zvárania. Po zváraní zvar očistite, a zvyšky trosky odstránte pomocou kladiva. V žiadnom prípade nenanášajte d'alšiu vrstvu zvaru na neočistený povrch.

Priebežné obslužné činnosti vykonávajte iba keď je zástrčka vytiahnutá z el. zásuvky.

Vždy skontrolujte technický stav zváračky. Kontrolujte, či průdové káble sú funkčné a či nie sú viditeľné žiadne mechanické poškodenia. Skontrolujte stav oboch držiakov. Skontrolujte stav napájacieho kábla. Ak sa vyskytnú akékolvek nedostatky, odstránje ich.

Pri každej príležitosti, hlavne po skončení práce, očistíte vstupné prieduchy ventilátora chladiaceho obvody zváračky. Túto činnosť najlepšie vykonajte prúdom stlačeného vzduchu.

Správny výber priemeru obalenej elektródy ako aj jej typu vzhľadom k zváranému materiálu je velmi dôležitý parameter ovplyvňujúci vykonanie operácie zvárania. Priemer elektródy má podstatný vplyv na tvar zvaru, ako aj na hĺbku roztavenia. Ak sa zväčší priemer elektródy a zachová sa úroveň prúdu, zníži sa hĺbka roztavenia a zväčší sa šírka zvaru.

Dížka elektródy závisl od priemeru elektródy, napríklad: elektródy s priemerom 2,5 mm; 250 - 300 - 350 mm, a elektródy s priemerom 3,2 mm; 300 - 350 - 400 - 450 mm.

Kompletná zostava vlastností elektród je uvedená v technických charakteristikách, ktoré poskytujú výrobcovia. V týchto charakteristikách sů uvedené všetky údaje: označenie elektródy, typ obalu, použitie elektródy, pozície zvárania, typ a úroveň zváracieho průdu v závislosti od priemeru elektródy, polarita pripojenia elektródy, nevyhnutné tepelné činnosti pri zváraní, podmienky sušenia a skladovania elektród.

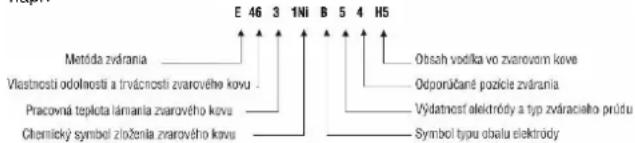

Označovanie obalených elektród podľa PN-EN 499 - "Zváranie. Dodatočné materiály na zváranie. Obalené elektródy na ručné oblúkové zváranie nezliatinových a jemnozrných ocelí. Značenie", sa skladá z ôsmych symbolov, napr.

Okrem normativneho značenia výrobcovia možu používať vlastné označovanie elektród. Obalené elektródy na ručné oblúkové zváranie podľa určenia zvárania konkrétnych druhov ocelí sú klasifikované aj podľa noriem: PN-EN 757 týka sa vysoko odolnej ocele, PN-EN 1599 týka sa tepelne odolnej ocele, PN-EN 1600 týka sa nehrdzavejúcej a žiaruvzdomej ocele.

Na zváračské práce pomocou zváračky DESi211BT sa môžu používať obalené elektródy rôznych výrobcov, ktorú sú dostupné na trhu.

Neprekračuje odporúčané a povolené priemery elektród, vždy vyberte elektródu sv hodným a správnym priemerom, aby bol vykonaný zvar optimálny a kvalitný. Správné vyberajte typ obalu, tzn. typ elektródy, vzhľadom na zváraný materiál ako aj typ vykonávaného zvaru

1. Samostatné odstraňovanie porúch a problémov Predtým, než začnete samostatne odstraňovat' poruchy, zariadenie odpojte od el. napätia.

PROBLÉM	PRÍČINA	RIEŠENIE
Kontrolka napájania sa nesvieti, ventilátor nefunguje, žiadny prúd na výstupe.	Napájací kábel je zle pripojený, alebo je poškodený.	Zástrčku zasuňte hlbšie, skontrolujte napájací kábel
	V el. zásuvke nie je el. napätie	Skontrolujte napätie v el. zásuvke, alebo či sa neaktívoval istič
	Poškodený zapínač	zváračku odovzdajte do servisu
Kontrolka napájania sa svieti, ventilátor nefunguje alebo funguje iba chvíľu, žiadny prúd na výstupe.	Napätie el. siete je iné ako 220-240 V	Zástrčku vložte do el. zásuvky s napátím 230 V ~ 50 Hz
	Zariadenie môže byť v havarijnom režime	Zariadenie vypnite na 2 až 3 minúty a opátovne zapnite
Kontrolka tepelnej poistky sa nesvieti, žiadny prúd na výstupe.	Poškodené alebo zle pripojený jeden alebo oba prúdové káble: držiaka elektródy a svorkového (uzemňovacieho) držiaka	Skontrolujte oba káble a ich pripojenia. V prípade potreby správne zatlačte alebo vymeňte na nové
Kontrolka tepelnej poistky sa svieti, žiadny prúd na výstupe.	Aktivovala sa teplotná poistka	Zváračku nechajte pripojenú k el. napătiu, aby sa vychladila

14. Dodatočné informácie

Úroveň znečistenia prostredia na mieste používania zváračky

Podľa normy PN-EN 60974-1 Zariadenia na oblúkové zváranie 1. časť: Zváračské zdroje energie, rozlišujú sa nasledujúce typy znečistenia:

a) 1. stupeň znečistenia: Bez znečistenia alebo iba suché, nevodivé znečistenie. Znečistenie nemá význam.

b) 2. stupeň znečistenia: Iba nevodivé znečistenie, niekedy ale môže dôjst' k vodivosti spôsobenej kondenzáciou.

c) 3. stupeň znečistenia: Vodivé znečistenie alebo nevodivé suché znečistenie, ktoré začína byť vodivé vplyvom kondenzácie.

d) 4. stupeň znečistenia: Znečistenie vytvára stálu vodivosť spôsobenú vodivým prachom, dažďom alebo snehom.

Stupne znečistenia mikroprostredia boli určené na účely hodnotenia izolačného odstupu vo vzduchu a na povrchu podľa 2.5.1 IEC 60664-1 (Termíny a definície bod 3.40 strana 13 podľa normy PN-EN 60974-1).

Podľa normy PN-EN 60974-1 a IEC 60664-1 văčšina zváračských zdrojov energie patrí do 3. kategórie skratov. Musia byť naprojektované na používanie v podmienkach s minimálne 3. stupňom znečistenia. Súčiastky zariadenia alebo komponenty so vzduchovými a s povrchovými izolačnými odstupmi splňajúce požiadavky 2. Stupňa znečistenia sú povolené, ak sú úplne obalené, tesne zamontované alebo zaliate podľa IEC 60664-1

15. Diely zariadenia, záverečné poznámky

Súčast'ou zariadenia je nasledujúce príslušenstvo:

16. Informácie pre užívatel'ov k likvidácii elektrických alebo elektronických zariadení (tykajúce są domácností)

Tento symbol na výrobku alebo na priloženej dokumentácii upozorní, že chybné elektrické spotrebiče a elektronické zariadenia nemožno likvidovat' spolu s domácim odpadom. Správny postup pri ich likvidácii

alebo recyklácii podlieha odovzdaniu zariadení na určené zberné miesta, kde budú prijaté zdarma. Informácie o takýchto zberných miestach vydávajů miestne orgány, napr. na svojich internetových stránkach.

Správna likvidácia prístroja umožňuje zachovat' cenné prírodné zdroje a napomáha prevencii potenciálnych negativnych dopadov na zdravie a životné prostredie, ktoré môže byť ohrozené nesprávnym nakladaním s takýmto odpadom.

Nesprávne nakladanie s elektronickými/elektrickými odpadmi je sankciované podľa príslušných vnútroštátnych právnych predpisov.

Pre používatel'ov v Európskej únii

V prípade odovzdania elektrických spotrebičov a elektronických zariadení, obráťte sa na najbližšie miesto predaja alebo na dodávatel’a, ktorý Vám poskytne bližšie informácie.

Ak chcete tento výrobok zlikvidovat', obrát'te sa na miestne úrady alebo predajcu za účelom získania informácií o správnom spôsobe postupovania vo veci.

SK

Záručný list

na

Katalógové č.:

Číslo šarže:

(d'alej len Výrobok)

Vyhlásenie Užívateľa:

Potvrdzujem, že som bol oboznámený so záručnými podmienkami, ako aj s následkami nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v užívatefskej príručke a v záručnom liste. Záručné podmienky sú mi známe, čo potvrdzujem vlastnoručným podpisom:

1. Ručitel' - spoločnosť „DEDRA EXIM sp. z o.o.“ sídlíaca v meste: Pruszków, na adrese: ul. 3 Maja 8, 05-800 Pruszków, Pořsko, zapísaná do obchodného registra pod číslom KRS 0000062517 vedenom oblastným súdom pre hlavné mesto Varšava vo Varšave, 14. ekonomické oddelenie Štátného súdneho registra, IČ DPH: PL 5270204933, základné imanie: 100 980,00 PLN.

2. Podľa podmienok stanovených týmto záručným listom Ručitel' udeluje záruku na Výrobok, pochádzajúci z distribúcie Ručitela.

3. Zodpovednosť na základe záruky sa vzťahuje iba na chyby, ktoré vznikli následkom príčin nachádzajúcich sa vo Výrobku v momente jeho vydania Užívateľovi.

4. Na základe záruky Užívateľ získava právo na bezplatnú opravu výrobku, ak sa chyba objaví počas trvania záručnej lehoty. Spôsob opravy Výrobku (metóda vykonania opravy) závisí od rozhodnutia Ručitel'a. V prípade, ak Ručitel' uzná, že Výrobok sa nedá opravit, Ručitel' si vyhradzuje právo vymenit' chybný prvok alebo celý Výrobok na výrobok bez chýb, právo na zníženie ceny Výrobku alebo právo na odstúpenie od dohody.

5. Voči Užívatelovi, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, zodpovednosť Ručitel’a za škody vyplývajúce z tejto záruky a/alebo ktoré súvisia s jej uzatvorením a realizáciou, bez ohřadu na právny základ, je obmedzená maximálne do výšky hodnoty chybného Výrobku.

II.Záručná lehota:

Prvky Výrobku na ktoré sa vzt'ahuje záruka	Trvanie záručnej ochrany
DESI211BT	24 mesiacov od dňa nákupu Výrobku, ktorý je uvedený v tomto záručnom liste
Elektródový kábelUzemňujúci kábelZváračská maskaDrôtená kefa / kladivkoKeramická clona TIGVolfrámová elektródaSvorka volfrámovej elektródyElektródová svorkaUzemňujúca svorkaKryt horáka MIG/MAGDýza horáka MIG/MAGDýza plazmového rezaniaKeramický kryt plazmovej hadice	Na tieto prvky sa záruka nevzt'ahuje.

1. Przedstawienie Užívateľ je povinný predstaviť vyplnený Záručný list výrobku, ako aj náležitý doklad o nákupé Výrobku, napr. predstavením pokladničného bloku, faktúry ap. Aby reklamačný proces prebiehal efektívne odporúčame, aby Užívateľ spolu s reklamovaným výrobkom doručil všetky prvky vymenované v kapitole užívateľskej príručky výrobku „Diely a časti”.

2. Užívatel' je povinný dodržiavať pokyny a odporúčania uvedené v užívatel'skej príručke a v záručnom liste.

3. Záruka platí iba na území Poľskej republiky a členských štátov EÚ.

IV.Záruka sa nevzt'ahuje na chyby, ktoré vznikli (predovšetkým) následkom:

1. Nedodržania podmienok určených v užívateľskej príručke, predovšetkým podmienok správneho používania, prevádzky, údržby a čistenia

2. Použitia na čistenie alebo na údržbu nevhodných prípravkov, nezhodne s užívateľskou príručkou;

3. Nevhodného uchovávania a prepravy výrobku;

4. Vykonania neautorizovaných zmien a/alebo iných zásahov do výrobku, na ktoré výrobca nevyjadril súhlas;

5. Použitím vo výrobku/s výrobkom nevhodných prevádzkových materiálov, nezhodne s užívatel'skou príručkou.

Uživateľ, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca záručné práva na výrobok, v ktorom:

1. sériové čísla, označenia dátumov a výrobné štítky boli odstránené, zmenené alebo poškodené;

2. boli poškodené plomby alebo sú na nich viditelné stopy manipulácie.

Pozor! Činnosti súvisiace s každodennou obsluhou výrobku, vyplývajúce medzi iným z užívatel'skej príručky, Užívatel' vykonáva vlastnými silami a na vlastné náklady.

V.Reklamačná procedúra:

1. V prípade, ak Užívateľ objaví, že Výrobok nefunguje správne, ešte pred zložením reklamácie je povinný uistiť sa, či boli náležite vykonané všetky stanovené činnosti, predovšetkým tie uvedené v užívateľskej príručke.
2. Reklamácia musí byť podaná bezodkladne, najlepšie v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku. Užívateľ, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca práva vyplývajúce z tejto záruky v prípade, ak reklamáciu nepodá v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku.
3. Reklamáciu môžete podat' medzi inými na mieste, v ktorom ste výrobok kúpili, v záručnom servise alebo poštou na adresu: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków, Poľsko.
4. Užívatel môže podat' reklamáciu prostredníctvom formulára, ktorý je dostupný na webovej stránke www.dedra.pl. („Formulár podania reklamácie na základe udelenej záruky").
5. Adresy záručných servisov v jednotlivých štátoch sú zverejnené na webovej stránke www.dedra.pl. V prípde, ak v danom štáté sa nenacházda záručný servis, odporůčame reklamovaný výrobok doručit' na adresu: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków, Poľsko.
6. Vzhľadom na bezpečnosť Užívatel’a, nefunkčný (chybný) výrobok sa v žiadnom prípade nesmie používať.
   Pozor!!! Používanie nefunkčného (chybného) výrobku je nebezpečné pre zdravie a život Užívatelov.
7. Povinnosti vyplývajúce z udelenej záruke budů vyplnené v lehote 14 pracovných dní počítajúc od dňa doručenia reklamovaného Výrobku Užívateľom.
8. Pred zaslaním reklamácie odporúčame reklamovaný Výrobok náležite očistiť. Odporúčame reklamovaný Výrobok dôkladne zabezpečit’ pre prípadným poškodeniami počas prepravy (reklamovaný Výrobok odporúčame doručit’ v originálnom obale).
9. Záručná lehota sa predlžuje o čas, počas ktorého Užívateľ následkom chyby (nefunkčnosti) výrobku, na ktorú sa vzťahovala záruka, nemohol Výrobok používať.

10. Záruka nevylučuje, neobmedzuje a ani nepozastavuje právo Užívateľa (kupujúceho) na základe príslušných predpisov o ručení za chyby predanej vecí.

11. Nuotraukos ir schemos

12. Detalios saugos taisyklês
13. lrenginio aprašymas
14. Irenginio paskirtis
15. Naudojimo apribojimai
16. Techniniai duomenys
17. Paruošimas darbui
18. ljungimas i elektros tinklą
19. lrenginio jjungimas
20. |renginio naudojimas
21. Einamieji priežiūros veiksmai
22. Elektrodų parinkimo taisyklės
23. Savarankiškas gedimų šalinimas
24. Papildoma informacija
25. Irenginio komplektacija, baigiamosios pastabos.
26. Informacija vartotojams apie elektros ir elektroninių jrenginių utilizavimą
    Atitikties deklaracija yra gamintojo „Dedra-Exim“ Sp. z o.o. būstinėje. Bendrosios saugos sąlygos buvo pridėtos prie instrukcijos kaip atskira brošiūra. Detaliosios saugos sąlygos šiam įrenginiui buvo pridėtos prie instrukcijos.
    DEMESIO Naudojantis prietaisu rekomenduojama visada laikytis pagrindinių darbo saugos taisyklių sleklant sumažinti galsro, elektros smūglo ar mechaninio sužalojimo galimybę. Prieš pradedami naudotis įranga, susipažinkite su naudojimo instrukcijos turiniu. Išsaugokite naudojimo instrukciją, darbo saugos instrukciją ir Atitikties deklaraciją. Griežtai laikydamiesi nurodymų ir patarimų pateiktų naudojimo instrukcijoje galėsite ilgai naudotis prietaisu.
    DEMESIO Darbo metu reikia besąlygiškai laikytis darbo saugos instrukcijos nurodymų. Darbo saugos instrukcija yra pridėta prie prietaiso kaip atskira brošūra ir būtina ją lšsaugoti. Perduodant prietalsą kitam asmeniul, būtina kartu perduoti eksploatavimo instrukciją, darbo saugos Instrukciją ir atitikties deklaraciją. Imonė „Dedra Exim“ neatsako už nelaimingus atsitikimus, įvykusius dėl darbo saugos nurodymų nesilaikymo. Reikia jdémiai perskaityti visas saugumo instrukcijas ir aptarnavimo instrukcijas. Nurodymų ir įspėjimų nesilaikymas gali atvesti prie trenkimu elektros srove, gaisro ir / arba rimtų kūno sužalojimų. Išsaugokite visas instrukcijas, saugumo instrukcijas ir atitikties deklaraciją naudojimui ateityje.

Lygiavertis modelis pagal 2019/1784 - DESi210BT
