DESI151BT - Zvárací stroj DEDRA - Bezplatný návod na obsluhu

Značka	DEDRA
Model	DESI151BT
Typ produktu	Invertorová zváračka
Zváracia metóda	MMA (ručné oblúkové zváranie)
Napätie naprázdno	65 V
Rozsah zváracieho prúdu	20 - 160 A
Zaťažiteľnosť pri 40 °C	60 % pri 160 A / 100 % pri 100 A
Sieťové napätie / frekvencia	230 V ~ / 50-60 Hz
Max. príkon	4,2 kVA
Stupeň krytia	IP21S
Trieda izolácie	F
Zvárací kábel / uzemňovací kábel	2 m / 2 m
Hmotnosť	cca. 4,5 kg
Rozmery (D x Š x V)	320 x 140 x 250 mm
Chladenie	Ventilátor (nútené chladenie)
Priemer elektród	1,6 - 4,0 mm
Obsah balenia	Zváračka, zváracia kukla, drôtená kefa, upínacia svorka, uzemňovacia svorka, návod na obsluhu
Zvláštnosti	Ochrana proti prehriatiu, ochrana proti nadprúdu, systém proti prilepeniu
Typ zástrčky	Zástrčka s ochranným kontaktom (CEE 7/7)
Záruka	2 roky
Čistenie	Iba suchou handričkou, odpojte zariadenie od siete
Bezpečnostná poznámka	Noste ochranné vybavenie, nepoužívajte vo vlhkom prostredí
Náhradné diely / opraviteľnosť	Náhradné diely sú k dispozícii prostredníctvom autorizovaného zákazníckeho servisu

Často kladené otázky - DESI151BT DEDRA

Aké zváracie metódy sú možné so zváračkou DEDRA DESI151BT?

Zariadenie podporuje metódu MMA (ručné oblúkové zváranie) s obalenými tyčovými elektródami. Je vhodný na železo, oceľ a nehrdzavejúcu oceľ.

Aké veľkosti elektród môžem použiť?

Môžete použiť elektródy s priemerom od 1,6 mm do 4,0 mm.

Čo znamená zaťažiteľnosť (ED)?

Zaťažiteľnosť udáva, ako dlho môže zariadenie pracovať pri určitom zváracom prúde bez prerušenia. Pri 160 A je 60 % (6 minút zvárania, 4 minúty prestávky) pri teplote okolia 40 °C.

Ako pripojím zariadenie?

Pripojte zariadenie do zásuvky s ochranným kontaktom 230 V s istením 16 A. Nepoužívajte predlžovací kábel s menším prierezom ako 1,5 mm².

Prečo sa zariadenie počas zvárania vypína?

Zariadenie je vybavené ochranou proti prehriatiu. Pri príliš dlhej prevádzke sa vypne a ochladí ventilátorom. Po vychladnutí je opäť pripravené na prevádzku.

Aké príslušenstvo je súčasťou balenia?

Súčasťou balenia je: zváračka, zváracia kukla s ochranným sklom, drôtená kefa, upínacia svorka, uzemňovacia svorka a návod na obsluhu.

Ako čistím zváračku?

Čistite zariadenie iba suchou handričkou. Pred čistením vytiahnite sieťovú zástrčku. Vyhnite sa vode a rozpúšťadlám.

Čo robiť, ak elektróda priľne k obrobku?

Mierne znížte zvárací prúd alebo mierne zdvihnite elektródu. Pri opakovanom lepení skontrolujte nastavenie prúdu a kvalitu elektród.

Je DEDRA DESI151BT vhodný pre začiatočníkov?

Áno, zariadenie je vďaka systému proti prilepeniu a jednoduchému ovládaniu vhodné aj pre začiatočníkov. Dodržiavajte však všetky bezpečnostné pokyny v návode na obsluhu.

Kde získam náhradné diely pre zariadenie?

Náhradné diely získate prostredníctvom autorizovaného zákazníckeho servisu DEDRA alebo kvalifikovaných predajcov. Kontaktné údaje nájdete v návode na obsluhu.

NÁVOD NA OBSLUHU DESI151BT DEDRA

Užívatel'ská príručka so záručným listom

LT INVERTERINIS SUVIRINIMO APARATAS

lankiniam suvirinimui

Naudojimo instrukcija su Garantiniu lapu

LV INVERTORA METINASANAS APARATS

loka metināšanal

1. Obrázky a výkresy
2. Podrobné bezpečnostné predpisy
3. Opis zariadenia
4. Zamýšľané použitie zariadenia
5. Obmedzenie používania
6. Technické parametre
7. Príprava na prácu/používanie
8. Pripojenie k el. sieti

9. Zapínanie zariadenia

10. Používanie zariadenia

11. Priebežné obslužné činnosti

12. Zásady výberu elektród

13. Samostatné odstraňovanie porúch a problémov

14. Dodatočné informácie

15. Diely zariadenia, záverečné poznámky

16. Informácia pre používatelov o likvidovaní elektrických a elektronických zariadení

Vyhlásenie o zhode je k dispozícii v sídle výrobcu Dedra Exim Sp. z o.o Všeobecné podmienky bezpečnosti sú pripojené k príručke ako osobitná brožůra. Podrobné bezpečnostné podmienky týkajúce sa tohto zariadenia sú pripojené k príručke.

Rovnocenný model podľa 2019/1784 – DESI190BT

POZOR Pri práci zariadením odporúčame dodržiavať základné zásady bezpečnosti pri práci, aby ste sa vyhli požiarom prípadne mechanickým úrazom. Pred použitím zariadenia sa, prosím, oboznámte s obsahom tohto Návodu na obsluhu Návod, prosím, uschovajte pre prípad použitia v budúcnosti. Prísne dodržiavanie pokynov a odporúčaní obsiahnutých v tomto Návode na obsluhu umožní predížit’ životnosť Vašej pneumatickej zošívačky

POZOR Počas práce bezpodmienečne dodržujte pokyny a odporúčania uvedené v príručke bezpečnosti práce. Príručka bezpečnosti práce je pripojená k zariadeniu ako osobitná brožúra. Uchovajte ju pre pripadnú potrebu v budúcnostl. Ak zariadenie odovzdáte inej osobe, odovzdajte jej aj užívatel'skú príručku, príručku bezpečnosti práce ako aj vyhlásenie o zhode. Spoločnosť DEDRA EXIM nezodpovedá za havárle a úrazy, ktoré vznikli následkom nedodržlavania pokynov bezpečnosti práce.Dôkladne sa oboznámte s bezpečnostnou a s užívatel'skou príručkou.

Nedodržiavanie výstrah, varovaní a pokynov môže viest' k úrazu, k zásahu el. prúdom, k požiaru a/alebo iným vážnym úrazom. Všetky príručky a vyhlásenie o zhode zachovajte, pre prípadnú potrebu v budúcnosti.

Pri používaní zváracieho zariadenia odporúčame, aby ste vždy dodržiavali základné zásady bezpečnosti práce, aby ste sa vyhli prípadnému výbuchu, požiaru, zásahu el. prúdom alebo inému zraneniu či úrazu.

• Počas práce používajte vhodné osobné ochranné prostriedky: zváračská zástera, zváračské rukavice, zváračská maska a vhodná obuv s protišmykovou podošvou.
• Pri čistení zvaru používajte ochranné okuliare.
• Zváračské pracovisko musí byť vybavené fungujúcím odsávacím systémom. Nepracujte v zaprášenej miestnosti, je to zakázané.
• Zváračské pracovisko musí byt' oddelené vhodným ochranným panelom alebo zásterou.
• Zariadenie nepoužívajte vo vlhkej alebo v mokrej miestnosti.
• Zariadenie nenechávajte a nepouživajte na daždi alebo snehu, je to

zakázané.

• Zváračku nepoužívajte na miestach, v których sa nachádzajú horľavé kvapaliny alebo plyny.
• Zváračku nepoužívajte na šikmom, nestabilnom a sypkom podklade, je to zakázané.
• Počas práce sa nedotýkajte uzemnených predmetov, ako sú radiátory, vodovodné potrubia, chladiče ap.
• Zváračku k el. sieti pripájajte iba počas vykonávania práce. Ked' je zariadenie zapnuté, na mieste vykonávania práce sa nemôžu nachádzat' žiadne neoprávnené osoby. Zariadenie je obzvlášť nebezpečné pre deti, preto deti nemôžu mať v žiadnom prípade a za žiadnych okolností k nemu prístup.
• Zariadenie sa v žiadnom prípade nepoužívajte nezhodne s jeho určením. Zváračku nepoužívajte na rozmrazovanie rúr.
• Nerozoberajte a neodstraňujte plást' zariadenia.
• Pred každým spustením zariadenia skontrolujte stav krytov, clôn, ako aj všetkých bezpečnostných prvkov a bezpečnostného vybavenia. Nepracujte s poškodenými, vymeňte ich na bezchybné a nepoškodené.
• Napájací kábel a prípadne používaný predlžovací kábel chránte pred nadmerným teplom, olejmi a ostrými hranami. Nepracujte, ked je predlžovací kábel zvinutý.
• Ak použivate predlžovaci kábel, nesmie bránit v slobodnom použivani (v slobodnej práci), a musi mať takú dĺžku, aby pri práci nezavadzal a neprekázal.
• Pri vyt'ahovaní zástrčky z el. zásuvky nikdy net'ahajte za napájací kábel.
• Pred začatím zvárania obrábaný materiál znehybnite svorkami alebo zverákmi.
• Počas práce zaujmíte takú pozíciu, aby ste stáli stabilne a nemohli sa prevrátiť. Stojte pevne.
• Vždy pred začatím použivania zváračky skontrolujte stav napájacieho kábla, zváracích káblov, držiakov elektród a iných prúdových káblov, ktoré sa používajů. Nepouživajte poškodené. Poškodené vymeňte na bezchybné a nepoškodené.
• Pred prvým pripojením zváračky skontrolujte, či sa napätie v el. sieti zhoduje s hodnotami uvedenými na výrobnom štítku zariadenia. El. zásuvka bezpodmienečne musí mať ochranný vodič.
• Zariadenie, ktoré je pripojené k el. sieti, v žiadnom prípade nesmie zostat bez dozoru. Vždy po skončení práce zástrčku zariadenia odpojte od el. napätia.
  Hocí sa zváračka použiva v súlade s pokynmi uvedenými v použivateľskej príručke, nedá sa úplne odstránit’ isté riziko, ktoré vyplýva a súvisí z jej konštrukcie a z jej účelu. Sù to predovšetkým nasledovné riziká:
• Popálenia.
• Otravy plynmi, spalinami alebo výparmi.
• Poškodenia zraku.
  • Vzplanutie požiaru.
  • Zásah el. prúdu.
• Negativny vplyv elektromagnetického poľa na zdravie zvárača.

3. Opis zariadenia

obr. A

1. Signalizácia aktivácie tepelnej poistky; 2. Reg. koliesko zváracieho prúdu; 3. Signalizácia práce; 4. Zásuvka prúdového kábla (+); 5. Zásuvka kábla prúdového (-)

4. Zamýšl'ané použitie zariadenia

Invertorové zváračky sú výrobky určené na oblúkové zváranie obalenými elektródami (metóda MMA). Invertorové zváračky sú zváračky nového typu, ktoré potrebný průd generujú pomocou elektronických obvodov. Majú malé rozmery, nízku hmotnosť, výraznú efektívnosť, široké možnosti použitia, veľmi dobré výsledky zvárania a sú pomerne l'ahko prenášatelné.

Zváračka model: DESi151BT je určená na ručné zváranie obalenými elektródami takých materiálov ako sú oceľové zliatiny, konštrukčné ocele a liatiny. Môže sa používat's elektródami s priemerom od 1,6 mm do 4 mm, podľa zadaného zváracieho prúdu, potrieb a typu vykonávanej činnosti pomocou zváračky. Zváračky sú určené na napájanie el. napátím 230V \~ , 50 Hz (jednofázové).

Zariadenie je určené na používanie pri rekonštrukčno-stavebných prácach, v dielňach a v servisoch, pri amatérskych prácach, pričom musia byť dodržiavané podmienky používania a prípustné prevádzkové podmienky, ktoré sú uvedené v užívateľskje príručke.

5. Obmedzenie používania

Neautorizované zásahy a zmeny mechanickej konštrukcie, ako elektrických a elektronických prvkov zariadenia, ako aj nedodržiavanie pokynov uvedených v Návode na používanie, sa považujú za protiprávne a znamenajú okamžitů stratu Záruky. V prípade, ak sa zariadenie použije inak, ako to vyplýva z jeho určenia, ako aj z pokynov a odporůčaní uvedených v užívateľskej príručke, automaticky a okamžite strácajú platnosť záručné práva. POZOR !!!

• Zváračku neumiestňujte na šikmom, nestabilnom alebo sypkom podklade.
• Zváračka môže ovplyvňovať zariadenia ovládané bezdrôtovo. Miesto práce musí byť vhodne pripravené. Fungovanie rádiových zariadení môže byť v blízkosti zváračky rušené.
• Zariadenie sa nesmie používať v zaprášených miestnostiach. Zváračka sa môže používať v nezaprášenej a čistej miestnosti, s voľnou cirkuláciou vzduchu a s náležite fungujúcim odsávacím systémom.
• Zariadenie sa nesmie používať vo vlhkých miestnostliach. Zváračku nepoužívajte pri teplote vyššej než +40 °C ani pri mínusových teplotách.

- Zváračku nepreťažuje. Dodržujte daný pracovný cyklus (koeficient X) so správnym nastavením úrovne prúdu počas zvárania.

Podla normy PN-EN 60974-1 Zariadenia na oblúkové zváranie 1. čast: Zváračské zdroje energie, rozlišujú sa nasledujúce typy znečistenia:

a) 1. stupeň znečistenia: Bez znečistenia alebo iba suché, nevodivé znečistenie. Znečistenie nemá význam.

b) 2. stupeň znečistenia: Iba nevodivé znečistenie, niekedy ale môže dôjst' k vodivosti spôsobenej kondenzáciou.

c) 3. stupeň znečistenia: Vodivé znečistenie alebo nevodivé suché znečistenie, ktoré začína byť vodivé vplyvom kondenzácie.

d) 4. stupeň znečistenia: Žnečistenie vytvára stálu vodivost spôsobenú vodivým prachom, daždom alebo snehom.

Stupne znečistenia mikroprostredia boli určené pre definovanie izolačného odstupu vo vzduchu a na povrchu podľa 2.5.1 IEC 60664-1

(Termíny a definície bod. 3.40 strana 13 podl'a normy PN-EN 60974-1)

Podľa normy PN-EN 60974-1 a IEC 60664-1 váčšina zváračských zdrojov energie patrí do 3. kategórie skratov. Musia byť naprojektované na používanie v podmienkach s minimálne 3. stupňom znečistenia. Súčiastky zariadenia alebo komponenty so vzduchovými a s povrchovými izolačnými odstupmi splňajúce požiadavky 2. Stupňa znečistenia sů povolené, ak sů úplne obalené, tesne zamontované alebo zallate podľa IEC 60664-1

ZVÁRAČKU NEPOUŽÍVAJTE NA ROZMRAZOVANIE RÚR !!!

Tabul'ka nastavení a pracovného cyklu je umiestnená na zadnom paneli zariadenia. Legenda:

X – Pracovný cyklus I2 – Nominálny zvárací prúd U2 – Napätie pri zaťažení Predpokladá sa, že celý pracovný cyklus trvá 10 min.

1. Technické parametre

Model invertorovej zváračky	DESi151BT
Zdrojové napätie	230 V ~ 50 Hz
Maximálny zvárací prúd	140 A
Rozsah nastavenia zváracieho prúdu	20 – 140 A
Maximálny priemer elektródy	3,25 mm
Chladenie	Ventilátor
Hmotnosť	8kg
Stupeň ochrany	IP21S
Efektívnosť zdroja	85%
Příkon v jalovom stave	50W

Maximálny zvárací prúd sa dá dosiahnut' iba vtedy, keď používaná napájacia siet poskytuje plný prúdový výkon. Zváračka je určená na napájanie z el. siete s menovitým napátím 230 V. Predlžovacie káble s malým prierezom výrazne znižujú výkon zváračky. Zváračka je prispôsobená na napájanie zo zdrojového agregátu s nominálnym výkonom 10 kVA. V prípade použitia generátorov s nižším výkonom sa zváračka nedá používať v plnom rozsahu zváracieho prúdu.

7. Príprava na prácu/používanie

El. obvod používaný na napájanie zváračky musí mať medené vodiče s minimálnym prierezom 3 x 2,5 mm², musí byť chránený vhodným ističom s hodnotou 16 A (napr. prúdovým chráničom série S300 (C)), a musí splňať predpisy týkajúce sa bezpečného používania (möžu sa používať obvody s ochranným vodičom). Zváračku nepripájajte k el. sieti, a ani ju nepoužívajte, ak obvod nemá ochranný vodič.

Montáz napájania môže vykonať iba kvalifikovaný a oprávnený technik. Ak používate predlžovacie káble, používajte iba také, ktoré sú prispôsobené na nominálnu zát'až a majú ochranný vodič. Napájací kábel sa vždy musí umiestniť tak, aby nebol počas práce vystavený riziku preseknutia, prepálenia alebo stopenia. Nepoužívajte poškodené predlžovacie káble. Ked’ vyberáte zástrčku zo zásuvky nikdy net'ahajte za napájací kábel. Zváračka DESTi151BT je navrhnutá na napájanie zo zdrojového agregátu s výkonom 10 kVA.

9. Zapínanie zariadenia

Ulistite sa, že el. obvod, z ktorého sa napája zariadenie, má ochranný vodič. Musí sa používať trovjodičová predlžovacia šnúra (s ochranným vodičom) s dostatočným prierezom vodičov pre danú nominálnu záťaž.

Skontrolujte, či je zapínač vo vypnutej polohe (označená OFF alebo O). Napätie zapnete prepnutím tlačidla zapínača na zapnutú polohu (označenú ON alebo I), ktoré sa nachádza na zadnej strane zariadenia.

K zváračke pripojte zváracie káble, zachovajte požadovanú polarizáciu podľa pokynov výrobcu elektród. Príslušné označenie je uvedené na balení.

Polarizácia pripojenia napríklad: elektróda označená na balení DC (-) jednosmerný prúd, polarizácia (-), prúdové káble majú byť pripojené takto:

1. Zvárací kábel privádzajúci průd do držiaka elektródy – koncovku kábla zasuňte do lôžka označeného (-) a prikrútte vpravo do konca.

2. Zvárací kábel, uzemňujúci – koncovku kábla zasuňte do lôžka označeného (+) a prikrúťte vpravo do konca.

Do držiaka vložte elektródu, a svorku druhého kábla upevnite k zváranému materiálu. Materiál na mieste upevnenia svorky očistite od hrdze, zvyškov farby či laku. Miesto upevnenia svorky na materiáli malo by sa nachádzať čo

najbližšie miesta zvárania, ale v takej vzdialenosti, aby nemohlo dôjst' k poškodeniu káblu privádzajúceho průd do zváraného materiálu.

Ak je potrebné zvárat' v príliš veřkej vzdialenosti od zdroja napájania, vzhľadom na možný výrazný pokles napátia v napájacom kábli, môžu sa používat' predlžovacie káble s prierezom vodičov väčším ako 2,5 mm2. Predlžovací káběl musí mat ochranný vodič.

Na ovládacom paneli zváračky, vedľa tlačidla zapínača napravo sa nachádza reg. koliesko s mierkou na nastavenie výšky zváracieho průdu. Zvárací průd je jedným zo základných parametrov práce s obalenými elektródami. Ovládacím kolieskom sa nastavuje úroveň zváracieho průdu (A).

V prípade príliš intenzívnej a dlhotrvajúcej práce sa aktivuje zabezpečenie. Signalizuje to kontrolka, tak ako na obr. 2. Ventilátor zváračky zostane spustený, aby chladil ovládacie prvky zváracieho obvodu. Po istom čase, závisí to od teploty prostredia, kontrolka zhasne. Môžete pokračovať v zváraní. Nezakrývajte ventilačné otvory zváračky. Zváračku neprikrývajte. Ak zváračku musíte chránit', napr. pred daždom, môžete ju zaclonit' krytom vo forme dáždnika alebo striešky. Chladiaci vzduch musí voľne prúdit'.

10. Používanie zariadenia

Materiál, ktorý sa bude zvárať, očistite na miestach zvaru a na miestach upevnenia svoriek. Hrdzu, farbu, lak a podobné nečistoty odstráňte drôtenou kefou, brúsnym papierom alebo chemicky odmastením. Elementy, ktoré budete zvárať, očistite na šírku približne 25 mm.

Všetky prípadné nečistoly, kloré sa nachádzajú na materiálí, odstránte, prelože počas zvárania sa uvoľňuje veľké množstvo plynov a oxidov, a dodatočne sú príčinou poklesu odolnosti zvaru.

Zváranie

Principom oblúkového zvárania obalenou elektródou je vytvorenie oblúka zváračom medzi koncom elektródy a materiálom zváraného predmetu. Je to proces, v ktorom sa trvalé spojenie získava roztavením jadra obalenej elektródy, kovových zložiek obalu elektródy, ako aj zváraného materiálu teplom elektrického oblúka. Zvárač elektródu ručne presúva a drží ju pod istým uhdom. Vytvára sa zvar. Obal elektródy, podľa typu elektródy, počas zvárania vytvára na mieste zvárania ochrannú plynovů atmosféru, ktorá chráni zvar pred prístupom vzduchu z okolia. Do oblasti zvárania sa tiež dostávajú antioxidačné prvky a vytvára sa troskový obal.

Základnými parametrami zvárania sú: úroveň zváracieho prúdu (nastavovateľná, regulovaná zváračom regulačným gombíkom prúdu), napätie elektrického oblúka (regulované zváračom vzdialenosťou elektródy od materiálu), rýchlost zvárania (regulovaná zváračom zrýchľovaním alebo spomaľovaním rýchlosti ručného posúvania elektródy), ako aj priemery elektródy a jej poloha voči spoju.

Vzhľadom k tomu je proces zvárania v značnej miere závislý od vedomostí, skúseností, schopností a praxe zvárača.

Odporúčame, aby menej skúsený operátor (zvárač) vykonal skúšky zvárania na odpadových kúskoch materiálu.

Pred začatím zvárania vždy vykonajte všetky vyššie opísané činnosti. Zvláštnu pozornost venujte predovšetkým všetkým bezpečnostným prvkom a príprave miesta práce, očisteniu materiálu, ktorý budete zvárat, ako aj príprave zariadenia na použitie.

Prúdové káble prípojte k zváračke, zachovávajte polarizáciu odporučenú výrobcom elektród, zástrčku vsuňte do el. siete (tlačidlo zapínača musí byť vo vypnutej polohe), svorku uchopte na materiáli, ktorý budete zvárat', obalenú elektródu vsadte do držiaka. Zapnite zváračku a regulačným gombíkom nastavte požadovaný zvárací prúd. Vytvorte oblúk skratovaním elektródy s materiálom, a následne odtiahnite elektródu na požadovanú vzdialenosť, ktorá umožňuje udržať oblúk, alebo potieraním elektródy o povrch predmetu. Oblúk vždy vytvorte na mieste zvaru, ktorý chcete urobit'. Vykonajte operáciu zvárania. Po zváraní zvar očistite, a zvyšky trosky odstráníte pomocou kladiva. V žiadnom prípade nenanášajte dálšiu vrstvu zvaru na neočistený povrch.

Priebežné obslužné činnosti vykonávajte iba ked' je zástrčka vytiahnutá z el. zásuvky.

Vždy skontrolujte technický stav zváračky. Kontrolujte, či průdové káble sú funkcné a či nie sú viditeľné žiadne mechanické poškodenia. Skontrolujte stav oboch držiakov. Skontrolujte stav napájacieho kábla. Ak sa vyskytnú akékoľvek nedostatky, odstráňte ich.

Pri každej príležitosti, hlavne po skončení práce, očistite vstupné prieduchy ventilátora chladiaceho obvody zváračky. Túto činnosť najlepšie vykonajte prúdom stlačeného vzduchu.

Správny výber priemeru obalenej elektródy ako aj jej typu vzhľadom k zváranému materiálu je veľmi dôležitý parameter ovplyvňujúci vykonanie operácie zvárania. Priemer elektródy má podstatný vplyv na tvar zvaru, ako aj na hlbku roztavenia. Ak sa zväčší priemer elektródy a zachová sa úroveň prúdu, zníži sa hlbka roztavenia a zväčší sa šírka zvaru.

Dížka elektródy závisí od priemeru elektródy, napríklad: elektródy s priemerom 2,5 mm; 250 - 300 - 350 mm, a elektródy s priemerom 3,2 mm; 300 - 350 - 400 - 450 mm.

Kompletná zostava vlastností elektród je uvedená v technických charakteristikách, ktoré poskytujú výrobcovia. V týchto charakteristikách sú uvedené všetky údaje: označenie elektródy, typ obalu, použitie elektródy, pozície zvárania, typ a úroveň zváracieho prúdu v závislosti od priemeru

elektródy, polarita pripojenia elektródy, nevyhnutné tepelné činnosti pri zváraní, podmienky sušenia a skladovania elektród.

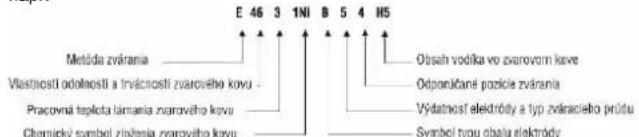

Označovanie obalených elektród podľa PN-EN 499 - "Zváranie. Dodatočné materiály na zváranie. Obalené elektródy na ručné oblúkové zváranie nezliatinových a jemnozrných ocelí. Značenie", sa skladá z õsmych symbolov, napr.

Okrem normativneho značenia výrobcovia môžu používať vlastné označovanie elektród. Obalené elektródy na ručné oblúkové zváranie podľa určenia zvárania konkrétnych druhov ocelí sů klasifikované aj podľa noriem: PN-EN 757 týka sa vysoko odolnej ocele, PN-EN 1599 týka sa tepelne odolnej ocele, PN-EN 1600 týka sa nehrdzavejúcej a žiaruvzdomej ocele.

Na zváračské práce pomocou zváračky DESi151BT sa môžu používať obalené elektródy rôznych výrobcov, ktorú sú dostupné na trhu.

Neprekračuje odporúčané a povolené priemery elektród, vždy vyberte elektródu s vhodným a správnym priemerom, aby bol vykonaný zvar optimálny a kvalitný. Správne vyberajte typ obalu, tzn. typ elektródy, vzhľadom na zváraný materiál ako aj typ vykonávaného zvaru

PROBLEM	PRIČINA	RIEŠENIE
Kontrolka napájania sa nesvieti, ventilátor nefunguje, žiadny průd na výstupe.	Napájací kábel je zle pripojený, alebo je poškodený.	Zástrčku zasuňte hlbšie, skontrolujte napájací kábel
	V el. zásuvke nie je el. napátie	Skontrolujte napátie v el. zásuvke, alebo či sa neaktivoval istič
	Poškodený zapínač	zváračku odovzdajte do servisu
Kontrolka napájania sa svieti, ventilátor nefunguje alebo funguje iba chvíľu, žiadny průd na výstupe.	Napátie el. siete je iné ako 220-240 V	Zástrčku vložte do el. zásuvky s napátím 230 V ~ 50 Hz
	Zariadenie môže byť v havarijnom režime	Zariadenie vypnite na 2 až 3 minúty a opátovne zapnite
Kontrolka tepelnej poistky sa nesvieti, žiadny průd na výstupe.	Poškodené alebo zle pripojený jeden alebo oba průdové káble: držiaka elektródy a svorkového (uzemňovacieho) držiaka	Skontrolujte oba káble a ich pripojenia. V prípade potreby správne zatlačte alebo vymeňte na nové
Kontrolka tepelnej poistky sa svieti, žiadny průd na výstupe.	Aktivovala sa teplotná poistka	Zváračku nechajte pripojenú k el. napătiu, aby sa vychladila

14. Dodatočné informácie

Úroveň znečistenia prostredia na mieste používania zváračky

Podľa normy PN-EN 60974-1 Zariadenia na oblúkové zváranie 1. časť: Zváračské zdroje energie, rozlišujú sa nasledujúce typy znečistenia:

a) 1. stupeň znečistenia: Bez znečistenia alebo iba suché, nevodivé znečistenie. Znečistenie nemá význam.

b) 2. stupeň znečistenia: Iba nevodivé znečistenie, niekedy ale môže dôjst' k vodivosti spôsobenej kondenzáciou.

c) 3. stupeň znečistenia: Vodivé znečistenie alebo nevodivé suché znečistenie, ktoré začina byť vodivé vplyvom kondenzácie.

d) 4. slupeň znečistenia: Znečistenie vytvára stálu vodivost spôsobenú vodivým prachom, daždom alebo snehom.

Stupne znečistenia mikroprostredia boli určené na účely hodnotenia izolačného odstupu vo vzduchu a na povrchu podľa 2.5.1 IEC 60664-1 (Termíny a definície bod 3.40 strana 13 podľa normy PN-EN 60974-1).

Podľa normy PN-EN 60974-1 a IEC 60664-1 văčšina zváračských zdrojov energie patří do 3. kategórie skratov. Musia byť naprojektované na používanie v podmienkach s minimálne 3. stupňom znečistenia. Súčlastky zariadenia alebo komponenty so vzduchovými a s povrchovými izolačnými odstupmi splňajúce požiadavky 2. Stupňa znečistenia sú povolené, ak sú úplne obalené, tesne zamontované alebo zaliate podľa IEC 60664-1

15. Diely zariadenia, záverečné poznámky

Súčasťou zariadenia je nasledujúce príslušenstvo:

1. Zvárací kábel so svorkou elektródy – prierez 16 mm ^2 , dĺžka 2 m (1 ks), 2. Uzemňovací kábel so svorkou – prierez 16 mm ^2 , dĺžka 1,5 m (1 ks), 3. Ochranná maska (1 ks) + zváračská clona (1 ks), 4. Kefa s kladivkom (1 ks)

16. Informácie pre užívatel'ov k likvidácii elektrických alebo elektronických zariadení

Tento symbol na výrobku alebo na priloženej dokumentácii upozorní, že chybné elektrické spotrebiče a elektronické zariadenia nemožno likvidovať spolu s domácim odpadom. Správny postup pri ich likvidácii alebo recyklácii podlieha odovzdaniu zariadení na určené zberné miesta, kde budú prijaté zdarma.

Informácie o takýchto zberných miestach vydávajú miestne orgány, napr. na svojich internetových stránkach.

Správna likvidácia prístroja umožňuje zachovaf cenné prírodné zdroje a napomáha prevencii potenciálnych negatívnych dopadov na zdravie a životné prostredie, ktoré môže byť ohrozené nesprávnym nakladaním s takýmto odpadom.

Nesprávne nakladanie s elektronickými/elektrickými odpadmi je sankciované podľa príslušných vnútroštátnych právnych predpisov.

Pre používatel'ov v Európskej únii

V prípade odovzdania elektrických spotrebičov a elektronických zariadení, obráťte sa na najbližšie miesto predaja alebo na dodávatel'a, ktorý Vám poskytne bližšie informácie.

Ak chcete tento výrobok zlikvidovat, obráťte sa na miestne úrady alebo predajcu za účelom získania informácií o správnom spôsobe postupovania vo veci.

SK

Záručný list

na

Katalógové č.:

Číslo šarže:

(d'alej len Výrobok)

Vyhlásenie Užívatel'a:

Potvrdzujem, že som bol oboznámený so záručnými podmienkami, ako aj s následkami nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v užívateľskej príručke a v záručnom liste. Záručné podmienky sú mi známe, čo potvrdzujem vlastnoručným podpisom:

1. Ručitel' - spoločnosť „DEDRA EXIM sp. z o.o.“ sídlíaca v meste: Pruszków, na adrese: ul. 3 Maja 8, 05-800 Pruszków, Poľsko, zaplsaná do obchodného registra pod číslom KRS 0000062517 vedenom oblastným súdom pre hlavné mesto Varšava vo Varšave, 14. ekonomické oddelenie Štátneho súdneho registra, IČ DPH: PL 5270204933, základné imanie: 100 980,00 PLN.

2. Podľa podmienok stanovených týmto záručným listom Ručitel' udeluje záruku na Výrobok, pochádzajúci z distribúcie Ručiteľa.

3. Zodpovednosť na základe záruky sa vzťahuje iba na chyby, ktoré vznikli následkom pričin nachádzajúcich sa vo Výrobku v momente jeho vydania Užívateľovi.

4. Na základe záruky Užívateľ získava právo na bezplatnú opravu výrobku, ak sa chyba objaví počas trvania záručnej lehoty. Spôsob opravy Výrobku (metóda vykonania opravy) závisl od rozhodnutia Ručiteľa. V príplade, ak Ručiteľ uzná, že Výrobok sa nedá opravít, Ručiteľ si vyhradzuje právo vymenit' chybný prvok alebo celý Výrobok na výrobok bez chýb, právo na zníženie ceny Výrobku alebo právo na odstúpenie od dohody.

5. Voči Uživateřovi, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, zodpovednost' Ručiteľa za škody vyplývajúce z tejto záruky a/alebo ktoré súvisia s jej uzatvorením a realizáciou, bez ohřadu na právny základ, je obmedzená maximálne do výšky hodnoty chybného Výrobku.

II.Záručná lehota:

Prvky Výrobku na ktoré sa vzt'ahuje záruka	Trvanie záručnej ochrany
DESi151BT	24 mesiacov od dňa nákupu Výrobku, ktorý je uvedený v tomto záručnom liste
Elektródový kábelUzemňujúci kábelZváračská maskaDrôtená kefa / kladivkoKeramická clona TIGVolfrámová elektródaSvorka volfrámovej elektródyElektródová svorkaUzemňujúca svorkaKryt horáka MIG/MAGDýza horáka MIG/MAGDýza plazmového rezania	Na tieto prvky sa záruka nevzt'ahuje.

Keramický kryt plazmovej hadice

1. Przedstawienie Užívatel' je povinný predstaviť vyplnený Záručný list výrobku, ako aj náležitý doklad o nákupe Výrobku, napr. predstavením pokladničného bloku, faktúry ap. Aby reklamačný proces prebiehal efektívne odporúčame, aby Užívatel' spolu s reklamovaným výrobkom doručil všetky prvky vymenované v kapitole užívatelskej príručky výrobku „Diely a časti“.
2. Užívateľ je povinný dodržiavať pokyny a odporúčania uvedené v užívateľskej príručke a v záručnom liste.
3. Záruka platí iba na území Poľskej republiky a členských štátov EÚ.

IV.Záruka sa nevzt'ahuje na chyby, ktoré vznikli (predovšetkým) následkom:

1. Nedodržania podmienok určených v užívatel'skej príručke, predovšetkým podmienok správneho používania, prevádzky, údržby a čistenia
2. Použitia na čistenie alebo na údržbu nevhodných prípravkov, nezhodne s užívatelškou príručkou;
3. Nevhodného uchovávania a prepravy výrobku;
4. Vykonania neautorizovaných zmien a/alebo iných zásahov do výrobku, na ktoré výrobca nevyjadril súhlas;
5. Použitím vo výrobku/s výrobkom nevhodných prevádzkových materiálov, nezhodne s užívatel'skou príručkou.
   Užívatel, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca záručné práva na výrobok, v ktorom:
6. sériové čísla, označenia dátumov a výrobné štítky boli odstránené, zmenené alebo poškodené;
7. boli poškodené plomby alebo sú na nich viditeľné stopy manipulácie.
   Pozor! Činnosti súvisiace s každodennou obsluhou výrobku, vyplývajúce medzi iným z užívatel'skej príručky, Užívatel' vykonáva vlastnými silami a na vlastné náklady.

V. Reklamačná procedúra:

1. V prípade, ak Užívatel' objaví, že Výrobok nefunguje správne, ešte pred zložením reklamácie je povinný uistiť sa, či boli náležite vykonané všetky stanovené činnosti, predovšetkým tie uvedené v užívatelskej príručke.
2. Reklamácia musí byť podaná bezodkladne, najlepšie v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku. Uživatel, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca práva vyplývajúce z tejlo záruky v prípade, ak reklamáciu nepodá v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku.
3. Reklamáciu môžete podať medzi inými na mieste, v ktorom ste výrobok kúpili, v záručnom servise alebo poštou na adresu: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków, Poľsko.
4. Užívatel môže podat' reklamáciu prostredníctvom formulára, ktorý je dostupný na webovej stránke www.dedra.pl. („Formulár podania reklamácie na základe udelenej záruky”).
5. Adresy záručných servisov v jednotlivých štátoch sú zverejnené na webovej stránke www.dedra.pl. V prípade, ak v danom štáte sa nenachádza záručný servis, odporůčame reklamovaný výrobok doručit' na adresu: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-600 Pruszków, Pořsko.
6. Vzhľadom na bezpečnosť Užívatela, nefunkčný (chybný) výrobok sa v žiadnom prípade nesmie používať.

Pozor!!! Používanie nefunkčného (chybného) výrobku je nebezpečné pre zdravie a život Užívatelov.

1. Povinnosti vyplývajúce z udelenej záruke budú vyplnené v lehote 14 pracovných dní počítajúc od dňa doručenia reklamovaného Výrobku Užívatelom.
2. Pred zaslaním reklamácie odporúčame reklamovaný Výrobok náležite očistiť. Odporúčame reklamovaný Výrobok dôkladne zabezpečiť pre prípadným poškodeniami počas prepravy (reklamovaný Výrobok odporúčame doručiť v originálnom obale).
3. Záručná lehota sa predlžuje o čas, počas ktorého Užívatel následkom chyby (nefunkčnosti) výrobku, na ktorů sa vztáhovala záruka, nemohol Výrobok používať.
4. Záruka nevylučuje, neobmedzuje a ani nepozastavuje právo Užívatel'a (kupujúceho) na základe príslušných predpisov o ručení za chyby predanej veci.

LT
