DESI196BT - Spawarka DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Spawarka
Model	DESI196BT
Marka	DEDRA
Metoda spawania	MMA (ręczna), inwerter IGBT
Zakres prądu spawania	20 – 200 A
Czas pracy (40°C)	60% przy 200 A, 100% przy 160 A
Napięcie zasilania	230 V ~ 50/60 Hz
Pobór mocy	ok. 5,6 kVA
Napięcie jałowe	ok. 65 V
Średnica elektrod	1,6 – 4,0 mm
Wymiary (dł. x szer. x wys.)	ok. 350 x 150 x 250 mm
Waga	ok. 4,5 kg
Stopień ochrony	IP21
Klasa izolacji	F
Wyposażenie dodatkowe	Kabel spawalniczy z uchwytem elektrod, kabel masowy, przyłbica spawalnicza, szczotka/młotek
Funkcje	Hot-Start, Arc-Force, Anti-Stick, VRD (redukcja napięcia)
Wyświetlacz	Cyfrowy wyświetlacz LED prądu spawania
Chłodzenie	Wentylator z regulacją temperatury
Podłączenie sieciowe	Wtyczka 16 A
Certyfikaty	CE, RoHS
Gwarancja	2 lata (w zależności od sprzedawcy)
Instrukcja obsługi	Niemiecki, wielojęzyczna jako PDF
Czyszczenie i konserwacja	Usuwanie żużla spawalniczego, utrzymywanie otworów wentylacyjnych w czystości, regularne sprawdzanie
Zasady bezpieczeństwa	Nosić sprzęt ochronny, nie używać w wilgotnym środowisku, odłączyć wtyczkę przed konserwacją
Części zamienne i naprawy	Dostępne u specjalistycznych sprzedawców lub na dedra.com

Często zadawane pytania - DESI196BT DEDRA

Jakich elektrod mogę używać z DESI196BT?

Urządzenie nadaje się do elektrod rutylowych i elektrod zasadowych o średnicy od 1,6 do 4,0 mm.

Jak prawidłowo ustawić prąd spawania?

Prąd ustawia się za pomocą pokrętła na urządzeniu. Zasada ogólna: dla elektrody 2,5 mm ok. 70-90 A, dla 3,2 mm ok. 100-130 A. Dokładne wartości znajdują się w instrukcji obsługi.

Co oznacza czas pracy (ED)?

Czas pracy określa, jak długo urządzenie może spawać bez przerwy przy danym prądzie, zanim konieczne będzie schłodzenie. Przy 200 A ED wynosi 60% (6 minut spawania, 4 minuty przerwy).

Dlaczego świeci wskaźnik przegrzania?

Dioda ochrony przed przegrzaniem świeci, gdy urządzenie jest zbyt gorące. Wyłącz urządzenie i pozwól mu ostygnąć. Unikaj nadmiernego obciążania i złej wentylacji.

Czy mogę podłączyć urządzenie do zwykłego gniazdka?

Tak, urządzenie jest przystosowane do pracy z gniazdka domowego 230V (16A). Upewnij się o odpowiednim zabezpieczeniu i nie używaj przedłużaczy o zbyt małym przekroju.

Co to jest funkcja VRD?

VRD (urządzenie redukujące napięcie) zmniejsza napięcie jałowe do bezpiecznego poziomu poniżej 24V, aby zmniejszyć ryzyko porażenia prądem. Funkcja jest aktywna, gdy świeci dioda.

Jak wyczyścić spawarkę?

Utrzymuj otwory wentylacyjne wolne od kurzu i brudu. Użyj suchej szmatki i w razie potrzeby sprężonego powietrza. Usuń rozpryski spawalnicze ze złączy. Przed czyszczeniem odłącz wtyczkę.

Jakie akcesoria są dołączone do zestawu?

W zestawie znajdują się: kabel spawalniczy z uchwytem elektrod, kabel masowy z zaciskiem, przybica spawalnicza oraz młotek do żużla ze szczotką drucianą.

Urządzenie nie uruchamia się – co mogę zrobić?

Najpierw sprawdź zasilanie sieciowe i bezpiecznik. Upewnij się, że wyłącznik sieciowy jest włączony. Sprawdź również kable spawalnicze pod kątem prawidłowego połączenia. Jeśli problem nadal występuje, skontaktuj się z obsługą klienta.

Czy są dostępne części zamienne do DESI196BT?

Tak, części zamienne takie jak uchwyt elektrod, zaciski masowe i elektronika zapłonu są dostępne w serwisie DEDRA lub u autoryzowanych sprzedawców. Instrukcję naprawy znajdziesz w dokumentacji serwisowej.

INSTRUKCJA OBSŁUGI DESI196BT DEDRA

Instrukcja ważna dla urządzeń wyprodukowanych po: 01.01.2021 r./ Návod pro zařízení vyrobená po: 01.01.2021/ Návod pre obsluhu zariadení vyrobených po 1.01.2021. / Instrukcija – jrenginiai, kurie buvo pagaminti nuo 2021-01-01 d./ Lietošanas instrukcija ieričem izgatavotiem pěc: 01.01.2021. g./ Útmutató a 2021.01.01. után gyártott készülékekhez./ Mode d'emploi pour les appareils fabriqués après : le 01.09.2018/ Manual de Instrucciones para las máquinas fabricadas después de: 01.01.2021 r./ Manualul de utilizare pentru aparate fabricate dupá: 01.01.2021/ Gebruiksaanwijzing voor apparaten geproduceerd na: 01.01.2021 r./ Bedienungsanleitung für Geräte, die nach dem 01.01.2021 hergestellt wurden

PL SPAWARKA INWERTOROWA

do spawania łukowego

Instrukcja obsługi z kartą gwarancyjną

CZ INVERTOROVÁ SVÁREČKA

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany le nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

1. Zdjęcia i rysunki
2. Szczegółowe przepisy bezpieczeństwa
3. Opis urządzenia
4. Przeznaczenie urządzenia
5. Ograniczenie użycia
6. Dane techniczne
7. Przygotowanie do pracy
8. Podłączenie do sieci
9. Włączanie urządzenia
10. Użytkowanie urządzenia
11. Bieżące czynności obsługowe

12. Zasady doboru elektrod

13. Samodzielne usuwanie usterek

14. Informacje dodatkowe
15. Kompletacja urządzenia, uwagi końcowe
16. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
    Deklaracja zgodności znajduje się w siedzibie producenta Dedra Exim Sp. z o.o Ogólne Warunki Bezpieczeństwa zastały dołączone do instrukcji jako oddzielna broszura. Szczegółowe warunki bezpieczeństwa dla opisanego urządzenia załączono do instrukcji.

UWAGA Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego. Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi, instrukcji

bezpieczeństwa pracy i Deklaracji Zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia

UWAGA Podczas pracy należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy. Instrukcja bezpieczeństwa pracy jest dołączona do urządzenia jako oddzielna broszura i należy ją zachować. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nie przestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcje obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami. Zachowaj wszystkie instrukcje, instrukcje bezpieczeństwa i deklarację zgodności dla przyszłych potrzeb.

2. Szczegółowe przepisy bezpieczeństwa

Podczas pracy urządzeniem spawalniczym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem lub obrażeń mechanicznych.

• W czasie pracy należy stosować środki ochrony osobistej: fartuch spawalniczy, rękawice spawalnicze, maskę spawalniczą i odpowiednie obuwie o antypoślizgowej podeszwie.
• Stosować okulary ochronne podczas oczyszczania spoiny.
• Stanowisko spawalnicze powinno być wyposażone w sprawnie działającą instalację odciągową. Zabroniona jest praca w pomieszczeniu zapyłonym lub zakurzonym.
• Stanowisko spawalnicze powinno być oddzielone ekranem ochronnym.
• Zabronione jest użytkowanie urządzenia w wilgotnym lub mokrym pomieszczeniu.
• Zabronione jest pozostawianie lub użytkowanie urządzenia na deszczu lub śniegu.
• Zabronione jest użytkowanie spawarki w miejscach, w których znajdują się ciece łatwopalne lub gazy.
• Zabronione jest umieszczanie spawarki na podłożu pochyłym, niestabilnym lub sypkim.
• Podczas pracy nie dotykać części uziemionych jak kaloryfery, przewody wodne, chłodziarki itp.
• Spawarkę należy włączać do sieci zasilającej jedynie na czas pracy. Po włączeniu zasilania w miejscu pracy nie mogą przebywać osoby nie powołane. Urządzenie jest szczególnie niebezpieczne dla dzieci, dlatego należy dołożyć szczególnej troski, by urządzenie było absolutnie niedostępne dla dzieci.
• Zabronione jest użytkowanie urządzenia niezgodnie z jego przeznaczeniem. Nie stosować spawarki do rozmrażania rur.
• Nie demontować obudowy urządzenia
• Sprawdzać każdorazowo przed uruchomieniem urządzenia stan osłon i wszelkich elementów bezpieczeństwa pracy. Nie pracować z uszkodzonymi, wymienić na wolne od wad.
• Przewód zasilający oraz ewentualnie zastosowany przedłużacz chronić przed nadmiernym ciepłem, olejami oraz ostrymi krawędziami. Nie pracować, gdy przedłużacz jest zwinięty.
• Przedłużacz stosowany przy pracy powinien zapewniać swobodną eksploatację, a długość przewodu powinna być tak dobrana by jego nadmiar nie przeszkadzał w pracy.
• Nie ciągnąć za przewód przyłączeniowy odłączając wtyczkę z gniazdka.
• Przed rozpoczęciem spawania należy unieruchomić obrabiany materiał za pomocą ścisków lub imadła.
• Podczas pracy przyjąć pozycję wykluczającą przewrócenie się. Stać pewnie.
• Każdorazowo przed rozpoczęciem pracy spawarką należy kontrolować stan przewodu zasilającego, przewodów spawalniczych, uchwytów elektrod i pozostałych stosowanych przewodów prądowych. Nie pracować uszkodzonymi. Uszkodzone wymienić na wolne od wad.
• Przed pierwszym podłączeniem spawarki należy sprawdzić czy napięcie zasilające odpowiada oznaczeniu na tabliczce znamionowej urządzenia. Gniazdko zasilające musi być wyposażone w zacisk ochronny.
• Zabronione jest pozostawianie urządzenia podłączonego do sieci bez dozoru. Każdorazowo po zakończeniu pracy obowiązkowo odłączyć wtyczkę od sieci zasilającej.

Jednakże nawet jeśli spawarka jest eksploatowana zgodnie z Instrukcją Obsługi niemożliwe jest całkowite wyeliminowanie pewnego czynnika ryzyka związanego z jej konstrukcją i przeznaczeniem. W szczególności występują następujące ryzyka:

• Poparzenia.
• Zatrucia gazami, spalinami lub oparami.
• Uszkodzenia wzroku.
• Wzniecenia pożaru.
• Porażenia prądem elektrycznym.
• Negatywnego oddziaływania pola elektromagnetycznego na zdrowie spawacza.

3. Opis urządzenia

Rys.A

1. Sygnalizacja zadziałania zabezpieczenia termicznego; 2. Pokrętło nastaw prądu spawania; 3. Sygnalizacja działania; 4. Gniazdo przewodu prądowego (+); 5. Gniazdo przewodu prądowego (-)

Rys B

1. Wyłącznik; 2. Wantylator; 3. Przewód zasilający

4. Przeznaczenie urządzenia

Spawarki inwertorowe są produktem przeznaczonym do spawania łukowego elektrodą otuloną (metoda MMA). Spawarki inwertorowe są nowym rodzajem spawarek, generujących niezbędne wartości prądowe za pomocą układów elektronicznych. Cechują je niewielkie rozmiary, niska waga, znaczna sprawność, szeroki zakres zastosowania, bardzo dobre efekty spawania i znaczna mobilność transportowa.

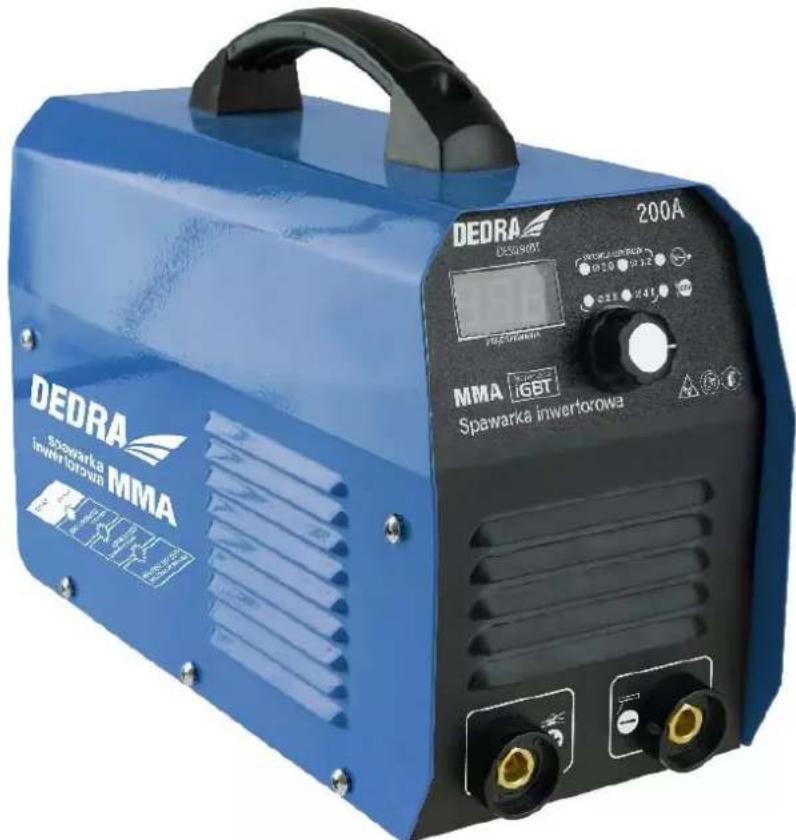

Spawarka model: DESi196BT przeznaczona jest do spawania ręcznego elektrodami otulonymi takich materiałów jak stale stopowe, konstrukcyjne oraz żeliwa. Można nią pracować z zastosowaniem elektrod o średnicach od 1,6 mm do 4 mm, w zależności od zadanego prądu spawania, potrzeb i rodzaju wykonywanej operacji za pomocą spawarki. Spawarki przystosowane są do zasilania o napięciu 230V \~, 50 Hz (jednofazowe).

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunkach pracy, zawartych w instrukcji obsługi.

5. Ograniczenia użycia

Samowolne zmiany w budowie mechanicznej, elektrycznej lub elektronicznej, wszelkie modyfikacje, czynności obsługowe nie opisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych. Niezgodne z przeznaczeniem użytkowanie, bądź niezgodnie z zaleceniami i wskazówkami zawartymi w Instrukcji Obsługi, spowoduje natychmiastową utratę Praw Gwarancyjnych.

UWAGA !!!

- Nie umieszczać spawarki na podłożu pochyłym, niestabilnym lub sypkim

• Praca urządzeń sterowanych drogą radiową może zostać zakłócona przez spawarkę. Należy odpowiednio przygotować miejsce pracy. Funkcjonowanie sprzętu łączności radiowej w pobliżu spawarki może być zakłócone.
• Zabroniona jest praca w pomieszczeniach zapylonych lub zakurzonych. Spawarkę umieścić w pomieszczeniu wolnym od kurzu i brudu, o swobodnej cyrkulacji powietrza i sprawnie działającą instalacją odciągową.
• Zabroniona jest praca w pomieszczeniach z dostępem wilgoci. Nie użytkować spawarki przy temperaturze powyżej 40° C oraz w temperaturach ujemnych.
• Nie przeciązać spawarki. Przestrzegać określonego cyklu pracy (współczynnik X) przy nastawach prądowych podczas spawania.

Wg normy PN-EN 60974-1 Sprzęt do spawania łukowego część 1: Spawalnicze źródła energii rozróżnia się następujące rodzaje zanieczyszczeń:

a) Stopień zanieczyszczenia 1: Bez zanieczyszczeń lub tylko suche, nie przewodzące zanieczyszczenia. Zanieczyszczenia nie mają znaczenia.
b) Stopień zanieczyszczenia 2: Tylko nie przewodzące zanieczyszczenia, czasem jednak należy spodziewać się przewodności spowodowanej kondensacją.
c) Stopień zanieczyszczenia 3: Zanieczyszczenia przewodzące lub nie przewodzące zanieczyszczenia suche, które zaczynają przewodzić z powodu kondensacji.
d) Stopień zanieczyszczenia 4: Zanieczyszczenia generują stałe przewodzenie, spowodowane przez przewodzący pył, deszcz lub śnieg.
Stopnie zanieczyszczenia mikrośrodowiska zostały ustalone dla celów oceny odstępu izolacyjnego powietrznego i powierzchniowego wg 2.5.1 IEC 60664-1 (Terminy i definicje pkt. 3.40 str. 13 w/g normy PN-EN 60974-1)
Zgodnie z normą PN-EN 60974-1 oraz IEC 60664-1 większość spawalniczych źródeł energii mieści się w III kategorii przepięć. Powinny być zaprojektowane do stosowania w warunkach o minimum 3 stopniu zanieczyszczenia. Elementy składowe lub podzespoły z odstępami izolacyjnymi powietrznymi lub powierzchniowymi odpowiadającymi stopniowi zanieczyszczenia 2 są dopuszczalne, jeżeli są całkowicie powleczone, szczelnie obudowane lub zalane zgodnie z IEC 60664-1

NIE STOSOWAĆ SPAWARKI DO ROZMRAŻANIA RUR !!!

Tabela nastaw i cyklu pracy znajduje się na tylnym panelu urządzenia. Legenda:

X - Cykl pracy I2 - Znamionowy prąd spawania U2 - Napięcie w stanie obciążeniaPrzyjmuje się, iż czas pełnego cyklu pracy wynosi 10 min

1. Dane techniczne

Model spawarki inwertorowej	DESi196BT
Napięcie zasilające	230 V ~ 50 Hz
Maksymalny prąd spawania	200 A
Zakres regulacji prądu spawania	20 – 200 A
Maksymalna średnica elektrody	4 mm
Chłodzenie	wentylator
Waga	8 kg
Stopień ochrony	IP21S
Sprawność źródła	85
Moc w stanie jałowym	100

Maksymalny prąd spawania jest możliwy do osiągnięcia jedynie gdy sieć zasilająca zapewnia pełną wydajność prądową. Spawarka wymaga przyłączenia do sieci elektrycznej o wartości nominalnej 230 V. Przewody przedłużające o małym przekroju powodują znaczne obniżenie osiągów spawarki. Spawarka przystosowana jest do zasilania z agregatu o mocy nominalnej 10 kVA. Stosowanie agregatów o niższej mocy uniemożliwia użytkowanie spawarki w całym zakresie nastaw prądowych.

7. Przygotowanie do pracy

W opakowaniu wraz ze spawarką inwertorową znajdują się: przewód spawalniczy z uchwytem elektrodowym oraz przewód masowy z zaciskiem materiału.

Spawarka powinna być ustawiona w miejscu dobrze oświetłonym bez dostępu wilgoci. Sprawdzić przed rozpoczęciem pracy spawarką stan przewodu zasilającego, przewodów spawalniczych, uchwytu elektrod i zacisku materiału. Nie pracować uszkodzonymi. Uszkodzone wymienić na wolne od wad. W czasie spawania przewody prądowe wytwarzają silne pole elektromagnetyczne. W celu zmniejszenia promienlowania elektromagnetycznego należy je utożyć blisko siebie.

8. Podłączenie do sieci

Przed pierwszym podłączeniem spawarki upewnić się, czy napięcie zasilania odpowiada podanej na tabliczce znamionowej wartości.

Instalacja zasilająca spawarkę powinna być wykonana przewodem miedzianym o minimalnym przekroju 3 x 2,5 mm 2, powinna być poprowadzona od bezpiecznika o wartości 16 A (np. nadmiarowo prądowy serii S300 (C)), i winna spełniać przepisy bezpieczeństwa użytkowania (nieodzowne jest zastosowanie instalacji ochronnej). Nie podłącać i nie użytkować spawarki jeżeli sieć zasilająca nie posiada przewodu ochronnego.

Instalacja zasilająca winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy użyć przedłużacza przystosowanego do nominalnego obciążenia i wyposażonego w przewód ochronny. Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie, przepalenie lub stopienie. Nie używać uszkodzonych przedłużaczy. Nie ciągnąć za

kabel zasilający wyjmując wtyczkę z gniazdka. Spawarka DESi196BT została zaprojektowana do pracy z agregatem prądotwórczym 10 kVA.

9. Włączanie urządzenia

Upewnić się że sieć zasilająca jest wyposażona w przewód ochronny. Należy stosować przedłużacz trójżyłowy (z przewodem ochronnym), o przekroju żył przystosowanym do nominalnego obciążenia.

Upewnić się, że przycisk włącznika jest w pozycji wyłączony ( oznakowany OFF lub O). Załączenie napięcia następuje poprzez przestawienie przycisku włącznika w pozycję włączony (oznakowany ON lub I) znajdującego się na tylnej ścianie urządzenia.

Podłączyć przewody spawalnicze do spawarki z biegunowością zaleconą przez producenta elektrod. Stosowne oznakowanie znajduje się na opakowaniu.

Biegunowość podłączenia przykładowo: elektroda oznakowana na opakowaniu DC (-) prąd stały, biegunowość (-), należy przewody prądowe podłączyć następująco:

1. Przewód spawałniczy doprowadzający prąd do uchwytu elektrodowego - wcisnąć końcówkę przewodu w gniazdo oznaczone (-) i przekręcić w prawo do oporu.

2. Przewód spawalniczy, masowy - wcisnąć końcówkę przewodu w gniazdo oznaczone (+) i przekręcić w prawo do oporu.

Osadzić elektrodę w uchwycie, a zacisk drugiego przewodu przymocować do spawanego materiału. Materiał w miejscu mocowania zacisku musi być oczyszczony z rdzy, resztek farby czy lakieru. Miejsce mocowania zacisku na materiale powinno znajdować się możliwe blisko strefy spawania, ale w odległości uniemożliwiającej uszkodzenie przewodu doprowadzającego prąd do spawanego materiału.

W przypadku konieczności spawania w miejscu odległym od źródła zasilania i ze względu na możliwe znaczne spadki napięcia w przewodzie zasilającym, należy stosować przedłużacze o przekroju żył większym niż 2,5 mm2. Przedłużacz musi być wyposażony w przewód ochronny.

Na panelu sterującym spawarki, obok przycisku włącznika z jego prawej strony znajduje się pokrętło nastaw prądu spawania wraz ze skałą. Prąd spawania jest jednym z podstawowych parametrów pracy elektrodą otuloną. Pokręcając pokrętem możemy zadać wartość prądu spawania (A).

W przypadku zbyt intensywnej i długotrwałej pracy załącza się układ zabezpieczenia. Sygnalizuje to dioda jak na rys. 2. Wentylator spawarki działa dalej studząc elementy sterujące obwodem spawania. Po pewnym czasie, zależnym od temperatury otoczenia dioda gaśnie. Spawanie można kontynuować.

Nie zasłaniać otworów wentylacyjnych spawarki. Nie przykrywać spawarki. W przypadku konieczności ochrony spawarki np. przed deszczem należy wykonać osłone na zasadzie parasola lub wiały. Przepływ powietrza chłodzącego musi być swobodny.

10. Użytkowanie urządzenia

Przygotowanie materiału do spawania

Oczyscić materiał przeznaczony do spawania w miejscach układania spoiny i w miejscu mocowania uchwylu zaciskowego materiału. Rdzę, farbę, lakier i tym podobne zabrudzenia usunąć za pomocą szczotki drucianej, papieru ściernego lub chemicznie przez odtłuszczenie. Oczyszczenie elementów do spawania ręcznego wykonać na szerokości ok. 25mm.

Wszelkie zanieczyszczenia materiału należy usunąć, gdyż w czasie spawania powodują wydzielanie się dużych ilości gazów i tlenków, a dodatkowo są przyczyną spadku wytrzymałości złącza.

Spawanie

Spawanie łukowe elektrodą otuloną polega na zajarzeniu łuku przez spawacza między końcem elektrody, a materiałem rodzimym przedmiolu spawanego. Jest to proces, w którym trwałe połączenie uzyskuje się poprzez stopienie ciepłem łuku elektrycznego rdzenia elektrody otulonej i metalicznych składników otuliny elektrody oraz materiału spawanego. Elektroda jest ręcznie przesuwana przez spawacza i ustawiana pod pewnym kątem.Tworzy się spoina. Otolina elektrody w zależności od rodzaju elektrody wytwarza podczas procesu spawania odsłonę gazową strefy spawania chroniąc ją przed dostępem atmosfery. Następuje również wprowadzenie do obszaru spawania pierwiastków odtleniających i wytworzenie powłoki żużlowej.

Do podstawowych parametrów spawania zaliczamy natężenie prądu spawania (regulowane, zadawane przez spawacza pokrętłem nastaw prądu), napięcie łuku elektrycznego (regulowane przez spawacza odstępem elektrody od materiału), prędkość spawania (regulowana przez spawacza zwalnianiem lub przyspieszaniem posuwu ręcznego elektrody) oraz średnicę elektrody i jej położenie względem złącza.

Z powyższych względów przebieg procesu spawania jest w bardzo znaczącym stopniu uzależniony od wiedzy, doświadczenia, umiejętności i praktyki spawającego.

Zaleca się dla mniej wprawnych operatorów wykonanie prób spawania na zbebnych kawałkach materiału.

Przed przystąpieniem do pracy należy obowiązkowo wykonać wszelkie czynności opisane wcześniej. Szczególną uwagę zwrócić na wszelkie elementy związane z bezpieczeństwem pracy i przygotowaniem stanowiska pracy, oczyszczeniem materiału przeznaczonego do spawania oraz przygotowaniem urządzenia do pracy.

Podłączyć przewody prądowe do spawarki zgodnie z biegunowością podaną przez producenta elektrod, wsunąć wtyczkę do sieci zasilającej (przycisk włącznika musi być w pozycji wyłączony), osadzić uchwyt zaciskowy na materiale przeznaczonym do spawania, osadzić elektrodę otuloną w uchwycie. Włączyć spawarkę i nastawić pokrętem wymagany prąd spawania. Zajarzyć łuk poprzez zwarcie elektrody z materiałem i uniesienie elektrody na odległość pozwalającą na utrzymanie łuku, lub poprzez pocieranie elektrodą o powierzchnię przedmiotu. Łuk zawsze zajarzamy w strefie spoiny, którą mamy nanieść. Wykonać operację spawania. Po spawaniu oczyścić spoinę usuwając resztki żuźla za pomocą młotka. Nie układać kolejnego ściegu na nie oczyszczonej powierzchni.

11. Bieżące czynności obstługowe

Bieżące czynności obsługowe prowadzić należy przy wyjętej z gniazdka wtyczce. Sprawdzić każdorazowo stan techniczny spawarki. Kontrolować czy przewody prądowe są sprawne i nie noszą żadnych śladów uszkodzeń mechanicznych. Sprawdzić stan obu uchwytów. Sprawdzić stan przewodu zasilającego.

W przypadku wykrycia jakichkolwiek nieprawidłowości usunąć je.

Przy każdej okazji, szczególnie po zakończeniu pracy oczyszczać wloty powietrza wentylatora chłodzącego układy spawarki. Czynność tą najlepiej wykonywać przy pomocy spreżonego powietrza.

Utrzymywać w czystości oba uchwyły przewodów prądowych. Utrzymywać spawarkę czystą i nie zanieczyszczoną. Spawarkę przechowywać w pomieszczeniu suchym bez dostępu wilgoci. Przewody prądowe odłączyć i zwinąć. Składować urządzenie w miejscu niedostępnym dla dzieci.

12. Zasady doboru elektrod

Dobór średnicy elektrody otulonej oraz jej rodzaju do spawanego materiału jest bardzo istotnym parametrem poprawnego wykonania operacji spawania. Średnica elektrody ma istotny wpływ na kształt spoiny oraz na głębokość wtopienia. Zwiększenie średnicy elektrody, przy stałym natężeniu prądu obniża głębokość wtopienia i zwiększa szerokość spoiny.

Długości elektrod są uzależnione od średnic elektrod i przykładowo wynoszą: dla elektrod o średnicy 2,5mm; 250 - 300 - 350 mm, a dla elektrod o średnicy 3,2 mm; 300 - 350 - 400 - 450 mm.

Pełny zestaw własności elektrod podawany jest w charakterystykach technicznych opracowanych przez producenta. Charakterystyki te podają wszystkie dane: oznaczenie elektrody, typ otuliny.zastosowanie elektrody, pozycje spawania, rodzaj i natężenie prądu spawania w zależności od średnicy elektrody, biegunowość podłączenia elektrody, konieczne zabiegi cieplne przy spawaniu, warunki suszenia i przechowywania elektrod.

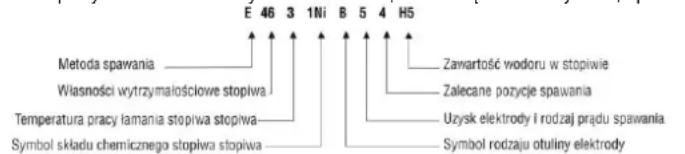

Oznaczenie elektrod otulonych według PN-EN 499 - "Spawalnictwo. Materiały dodatkowe do spawania. Elektrody otulone do ręcznego spawania łukowego stali niestopowych i drobnoziarnistych. Oznaczenie", składa się z ośmiu symboli, np.

Poza oznaczeniami normatywnymi występują także oznaczenia własne poszczególnych producentów elektrod. Elektrody otulone do ręcznego spawania łukowego w zależności od przeznaczenia spawania konkretnych gatunków stali klasyfikowane są także według norm: PN-EN 757 dot. stali o wysokiej wytrzymałości, PN-EN 1599 dot. stali żarowytrzymałych, PN-EN 1600 dot. stali nierdzewnych i żaroodpornych.

Do prac spawalniczych spawarką DESi196BT można stosować dostępne na rynku elektrody otulone różnych producentów.

Nie należy przekraczać zalecanych i dopuszczalnych średnic elektrod i należy dobrać odpowiednią średnicę elektrody w celu optymalnego wykonania kształtu spoiny. Należy właściwie dobierać otuliny czyli rodzaju elektrody do gatunku materiału przeznaczonego do spawania i rodzaju wykonywanej spoiny

13. Samodzielne usuwanie usterek

! UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od zasilania..

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Wskaźnik zasilania nie świeci się, wentylator nie działa, brak prądu na wyjściu.	Przewód zasilający jest złę podłączony lub uszkodzony	Wcisnąć wtyczkę głęblej, sprawdzić przewód zasilający
	W gniazdku nie ma napięcia sieciłowego	Sprawdzić napięcie w gniazdku lub czy nie zadziałat bezpiecznik
	Uszkodzony włącznik	pawarkę oddać do serwisu
Wskaźnik zasilania świeci się, wentylator nie działa lub działa chwilę, brak prądu na wyjściu.	Napięcie sieci inne niż 220-240 V	Włączyć wtyczkę w gniazdko zasilające o napięciu 230 V ~ 50 Hz
	Urządzenie może znajdować się w trybie awaryjnym	Wytączyć urządzenie na 2-3 min i załączyć ponownie
Wskaźnik (dioda) zabezpieczenia termicznego nie świeci się, brak prądu na wyjściu.	Uszkodzone lub żle podłączone jeden lub oba przewody prądowe: uchwytu elektrody i uchwytu zaciskowego	Sprawdzić oba przewody i ich podłączenie. Zacisnąć poprawnie lub wymienić na nowe w razie potrzeby
Wskaźnik (dioda) zabezpieczenia termicznego świeci się, brak prądu na wyjściu	Zadziałało zabezpieczenie termiczne	Pozostawić spawarkę włączoną do sieci zasilającej celem wychłodzenia

14. Informacje dodatkowe

Stopnie zanieczyszczeń środowiska w pracy spawarki

Wg normy PN-EN 60974-1 Sprzęt do spawania łukowego część 1: Spawalnicze źródła energii rozróżnia się następujące rodzaje zanieczyszczeń:

a) Stopień zanieczyszczenia 1: Bez zanieczyszczeń lub tylko suche, nie przewodzące zanieczyszczenia. Zanieczyszczenia nie mają znaczenia.

b) Stopień zanieczyszczenia 2: Tylko nie przewodzące zanieczyszczenia, czasem jednak należy spodziewać się przewodności spowodowanej kondensacją.

c) Stopień zanieczyszczenia 3: Zanieczyszczenia przewodzące lub nie przewodzące zanieczyszczenia suche, które zaczynają przewodzić z powodu kondensacji.

d) Stopień zanieczyszczenia 4: Zanieczyszczenia generują stałe przewodzenie, spowodowane przez przewodzący pył, deszcz lub śnieg.

Stopnie zanieczyszczenia mikrośrodowiska zostały ustalone dla celów oceny odstępu izolacyjnego powietrznego I powierzchniowego wg 2.5.1 IEC 60664-1 (Terminy i definicje pkt. 3.40 str. 13 w/g normy PN-EN 60974-1).

Zgodnie z normą PN-EN 60974-1 oraz IEC 60664-1 większość spawalniczych źródeł energii mieści się w III kategorii przepięć. Powinny być zaprojektowane do stosowania w warunkach o minimum 3 stopniu zanieczyszczenia. Elementy składowe lub podzespoły z odstępami izolacyjnymi powietrznymi lub powierzchniowymi odpowiadającymi stopniowi zanieczyszczenia 2 są

dopuszczalne, jeżeli są całkowicie powleczone, szczelnie obudowane lub zalane zgodnie z IEC 60664-1

15. Kompletacja urządzenia, uwagi końcowe

Wraz z urządzeniem, jako jego wyposażenie wchodzą:

1. Przewód spawalniczy z uchwytem elektrody - przekrój 25 mm², długość 2 m (1szt.), 2. Przewód masowy z zaciskiem - przekrój 25 mm², długość 1,5 m (1 szt.), 3. Maska ochronna (1szt.) + szybka spawalnicza (1 szt.), 4. Szczotka z młoteczkiem (1 szt.)

16. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy

gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie posłępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Karta gwarancyjna

Na: Spawarka inwentorowa

Nr katalogowy: DESi196BT

Numer partii: ....

(zwany dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i Karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

data i miejsce podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant - DEDRA EXIM sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, Kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej Karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu objęte gwarancją	Czas trwania ochrony gwarancyjnej
DESi196BT	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej Karcie gwarancyjnej
Przewód elektrodowyPrzewód masowyMaska spawalniczaSzczotka druciana / młoteczekOsłonka ceramiczna TIGElektroda wolframowaUchwyt elektrody wolframowejUchwyt elektrodowyUchwyt masowyOsłonka palnika MIG/MAGDysza palnika MIG/MAGDysza cięcia plazmowegoOsłonka ceramiczna przewodu plazmowego	Elementy nieobjęte gwarancją.

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej Karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji” Produktu zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i Karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

IV. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

1. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

2. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

3. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

4. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

5. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

1. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

2. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

V. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

1. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

Uwaga!!! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

1. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

2. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

3. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancja Użytkownik nie mógł z niego korzystać.

4. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedażej.

CZ

1. odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;

2. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

(tykajúce są domácností)
