Tip produs	Aparat de sudură
Model	DESI196BT
Marcă	DEDRA
Procedeu de sudare	MMA (electrod învelit), invertor IGBT
Domeniul curentului de sudare	20 – 200 A
Durata de funcționare (40°C)	60% la 200 A, 100% la 160 A
Tensiunea rețelei	230 V ~ 50/60 Hz
Consum de putere	aprox. 5,6 kVA
Tensiunea de mers în gol	aprox. 65 V
Capacitatea electrozilor	1,6 – 4,0 mm
Dimensiuni (L x l x H)	aprox. 350 x 150 x 250 mm
Greutate	aprox. 4,5 kg
Grad de protecție	IP21
Clasa de izolație	F
Accesorii incluse	Cablu de sudură cu suport electrod, cablu de masă, mască de sudură, perie/ciocan
Funcții	Hot-Start, Arc-Force, Anti-Stick, VRD (reducere tensiune)
Afișaj	Afișaj digital LED pentru curentul de sudare
Răcire	Ventilator cu control al temperaturii
Conexiune rețea	Ștecher 16 A
Certificări	CE, RoHS
Garanție	2 ani (în funcție de dealer)
Manual de utilizare	Germană, multilingvă în format PDF
Curățare și întreținere	Îndepărtați zgura de sudură, păstrați fantele de ventilație curate, verificați regulat
Instrucțiuni de siguranță	Purtați echipament de protecție, nu utilizați în medii umede, deconectați de la rețea înainte de întreținere
Piese de schimb și reparații	Disponibile prin dealer specializat sau pe dedra.com

Întrebări frecvente - DESI196BT DEDRA

Ce electrozi pot folosi cu DESI196BT?

Aparatul este potrivit pentru electrozi rutilici și electrozi bazici cu diametru de 1,6 până la 4,0 mm.

Cum reglez corect curentul de sudare?

Curentul se reglează cu ajutorul butonului rotativ de pe aparat. Ca regulă generală: pentru un electrod de 2,5 mm, aproximativ 70-90 A, pentru 3,2 mm, aproximativ 100-130 A. Valorile exacte se găsesc în manualul de utilizare.

Ce înseamnă durata de funcționare (ED)?

Durata de funcționare indică cât de mult poate suda aparatul neîntrerupt la un anumit curent înainte de a avea nevoie de răcire. La 200 A, durata de funcționare este de 60% (6 minute sudare, 4 minute pauză).

De ce se aprinde indicatorul de supraîncălzire?

LED-ul de protecție la supraîncălzire se aprinde când aparatul devine prea fierbinte. Opriți aparatul și lăsați-l să se răcească. Evitați solicitarea excesivă și ventilația deficitară.

Pot utiliza aparatul la o priză normală?

Da, aparatul este conceput pentru funcționarea la o priză de uz casnic de 230V (16A). Asigurați-vă că există o protecție adecvată și nu utilizați prelungitoare cu secțiune prea mică.

Ce este funcția VRD?

VRD (dispozitiv de reducere a tensiunii) reduce tensiunea de mers în gol la un nivel sigur sub 24V, pentru a reduce riscul de electrocutare. Această funcție este activată când LED-ul este aprins.

Cum curăț aparatul de sudură?

Mențineți fantele de ventilație libere de praf și murdărie. Folosiți o cârpă uscată și, dacă este necesar, aer comprimat. Îndepărtați stropii de sudură de pe conexiuni. Deconectați aparatul de la rețea înainte de curățare.

Ce accesorii sunt incluse în pachet?

În pachet sunt incluse: cablu de sudură cu suport electrod, cablu de masă cu clemă, mască de sudură și un ciocan de zgură cu perie metalică.

Aparatul nu pornește – ce pot face?

Verificați mai întâi alimentarea cu curent și siguranța. Asigurați-vă că întrerupătorul de rețea este pornit. Verificați și cablurile de sudură pentru a fi bine conectate. Dacă problema persistă, contactați serviciul de asistență.

Există piese de schimb pentru DESI196BT?

Da, piese de schimb precum suport electrod, cleme de masă și electronică de aprindere sunt disponibile prin serviciul de asistență DEDRA sau dealerii autorizați. Instrucțiunile de reparații se găsesc în documentația de service.

MANUAL DE UTILIZARE DESI196BT DEDRA

pentru sudare cu arc electric

Instrucțiuni de utilizare și certificat de garantie

DE INVERTER-SCHWEISSGERAT

Toate drepturile rezervate. Această reductare este protejată prin legea dreptului de autor. Este interzisă copierea, reproducerea în orice fel sau multiplicarea și distribuirea partiață sau în totalitate a Manualului de utilizare fără permisiunea firme Deira-Exim Firma Dedra-Exim își rezervă dreptul de a face modificări tehnice și constructive sau de completare a dispozitivului fără o notificare prealabilă. Aceste modificări nu pot constitui temei pentru reclamarea produsului. Instructiunea de deservire accesibilă pe pagina www.dedra.pl

1. Fotografii și desene

2. Detaliate regulamente privind siguranță

3. Descrierea aparatului

4. Destinația aparatului

5. Restrictii de utilizare

6. Date tehnice

7. Pregătire pentru funcționare

8. Conectare la rețeaua de alimentare cu energie electrică

9. Pornirea aparatului

10. Utilizarea aparatului

11. Verificări și reglaje curente

12. Reguli pentru selectarea electrozilor

13. Rezolvarea problemelor

14. Informații suplimentare

15. Dotarea aparatului, observații finale

16. Informația pentru utilizatori referitoare la eliminarea aparatelor electrice și electronice

Declaratia de conformitate se află în sediul Dedra-Exim Sp. z o.o.

Condițiile generale de siguranță sunt în broșură anexată la manualul de utilizare. Detaliate regulamente privind siguranță pentru aparatul descris s-a anexat la manualul de utilizare

ATENTIE în timpul funcționării dispozitivului este întotdeauna obligatorie respectarea normelor generale de protecție a muncii, pentru evitarea unui incendiu sau a electrocutării provocată de curentul electric sau a accidentelor cu urmări în rănirea ori apariția de leziuni mecanice. Înainte de punerea în funcțiune a dispozitivului, vă rugăm să citiți Manualul de utilizare. Vă rugăm să păstrați Manualul de utilizare și instrucțiunile privind respectarea normelor de protecție a muncii și Declarația de conformitate. Respectarea cu strictețe a indicațiilor și a recomandărilor cuprinse în Manualul de utilizare, va contribui la extinderea duratei de utilizare a dispozitivului.

ATENTIE în timpul lucrărilor, respectați cu strictețe indicațiile cuprinse în instrucțiunile normelor de protecție a muncii. Instrucțiunile normelor de protecție a muncii sunt atașate la dispozitiv ca document separat și trebuie păstrat. Dacă transmiteți dispozitivul altei persoane, vă rugăm să-i oferiți și manualul de utilizare, instrucțiunile de siguranță și declarația de conformitate. Firma Dedra-Exim nu își asumă responsabilitatea pentru eventuale accidente apărute ca urmare a nerespectării indicațiilor referitoare la normele de protecție a muncii. Citiți cu atenție toate instrucțiunile de siguranță și instrucțiunile din Manualul de utilizare.

Nerespectarea avertismentelor și instrucțiunilor poate cauza electrocutare sau șoc de curent electric, incendiu și / sau vătămări grave. Păstrați toate ducumentele și instrucțiunile care însoțesc dispozitivul, în special măsurile de siguranță și declarația de conformitate pentru a le putea consulta în caz de nevoie.

2. Detaliate regulamente privind siguranță

Când lucrați cu aparatul de sududat se recomandă să respectați principalele măsuri de securitate în scopul evitări exploziei, incendiului, electrocutări sau vătămâri corporale.

• În timpul muncii trebuie să folositi echipamente de protectie individuală: șorț de sudură, mănuși de sudură, mască de sudură și încălțăminte corespunzătoare de protectie cu tălpi anti-alunecare
• Folositi ochelari de protectie la curățarea cordonului de sudură.
• Stanowisko spawalnicze powinno być wyposażone w sprawnie działającą instalację odciągową. Zabroniona jest praca w pomieszczeniu zapylonym lub zakurzonym
• Locul de sudură trebuie să fie izolat cu un ecran de protectie
• Este interzisă utilizarea aparatului de sudură în încăpere umezită sau umedă.
• Este interzisă lăsarea sau utilizarea aparatului în ploaie și zăpadă.
• Este interzisă utilizarea aparatului de sudură în zona cu lichide sau gaze inflamabile.
• Nu așezatii aparatul de sudură pe suprafete înclinate, nestabile sau nisipoase.
• în timpul lucrului nu atingeți părțile împământate așa ca radiatoare, conducte de apă, frigidere etc
• Aparatul de sudură se va conecta la rețeaua de alimentare numai pe perioada de lucru. Este interzis accesul persoanelor neautorizate în zona de lucru. Aparatul este deosebit de periculos pentru copii, de aceea trebuie depus un effort special ca aparatul să nu fie la îndemâna copiilor.
• Este interzis utilizarea aparatul de sudură neconform cu destinația. pentru dezghețarea țevilor
• Nu demontați carcasa aparatului
• Înainte de pornire se verifică de fiecare dată starea dispozitivelor de protectie și a tuturor elementelor de protectie a muncii. Nu lucrați cu elementele defecte înlocuiti cu cele fără defecte.
• Protejati cablul de alimentare și eventual prelungitorul (dacă este utilizat) impotriva căldurii excesive, uleiurilor și muchiilor ascuțite. Nu lucrați când

prelungitorul este înfășurat.

• Prelungitorul utilizat la muncă trebuie să asigură o funcționare fără deficiente, iar lungimea trebuie să fie astfel stabilită încât să nu deranjeze la lucru.
• Nu trageti de cordon când doriți să scoateți ștecherul din priză.
• Înainte de a începe sudura fixați piesa de prelucrat folosind dispozitiv de strângere sau o menghină.
• În timpul lucrului evitați pozițiile corpului în care vă puteți pierde echilibrul sau rezemarea stabilă.
• Înainte de a începe lucru cu aparatul de sudură de fiecare dată verificați starea cablului de alimentare, cablurilor de sudură, cleștelor electrozilor și celorialte utilizate cabluri electrice. Nu lucrați cu elemente deteriorate. Înlocuiți elementele deteriorate cu cele fără defecte.
• Înainte de prima conectare a aparatului de sudură verificați dacă tensiunea de alimentare corespunde cu datele de pe plăcuța cu date tehnice ale aparatului. Priza de alimentare trebuie să fie echipată cu bornă de siguranță.
• Este interzis a fi lăsat fără supraveghere aparatul conectat la rețea. După terminarea lucrului de fiecare dată în mod obligatoriu deconectați ștecherul de la sursa de alimentare.

Cu toate acestea, chiar dacă aparatul de sudură este utilizat conform cu Manualul de utilizare este imposibil de a se eliminara complet riscul datorată constructiei sau destinației. În special există următoarele riscuri:

- Arsuri.

- Intoxicati cu gaze, fum sau vapori.

• Deteriorarea vederii.

- Declanşarea incendiului.

- Electrocutare.

- Efectele negative a câmpului electromagnetic asupra sănătății sudorului

3. Descrierea aparatului

Fig. A

1. Semnalizator protectie termica; 2. Buton de reglare a intensității curentului de sudură; 3. Semnalizator funcționare; 4. Borna cu polaritatea (+); 5. Borna cu polaritatea (-)

4, Destinația aparatului

Aparate de sudură tip invertor, sunt destinate pentru sudare cu arc electric cu electrod învelit (metoda MMA). Aparate de sudură tip invertor sunt un nou tip de aparate de sudură, care generează valorile de curent necesare prin intermediul circuitelor electronice. Aceste aparate sunt caracterizate de dimensiuni mici, greutate mică, eficiență semnificativă, o gamă largă de aplicații, sudură cu rezultate foarte bune și mobilitate mare de transport.

Aparatul de sudură, model DESi196BT este proiectat pentru sudarea manuală cu electrozi înveliți a materialelor precum oțeluri aliate, de construcții și fontă. Cu acest aparat se poate lucra utilizând electrozi cu diametru de la 1,6 mm până la 4,0 mm, în funcție de curentul de sudare, necesități și de tipul de operațiune efectuată. Aparatele de sudură sunt proiectate pentru tensiunea de alimentare 230V \~ 50 Hz (monofazat).

Aparatul de sudură poate fi utilizat în lucrări de renovare-construcții, ateliere de reparații, de hobbiști sub condiția respectării condițiilor de utilizare și condițiilor permise de muncă cuprinse în manualul de utilizare.

5. Restrictii de utilizare

Modificări neautorizate de constructie mecanică și electrică sau electronică, orice alte modificări, operațiile de întreținere, care nu sunt descrise în manualul de utilizare vor fi considerate ilegale și vor duce la pierderea imediată a Drepturilor de Garanție. Utilizare neconformă cu destinație sau cu recomandările și indicațiile cuprinse în Manualul de Utilizare, va duce imediat la pierderea Drepturilor de Garantie.

ATENTIE !!!

• Nu amplasați aparatul de sudură pe suprafețe înclinate, nestabile sau nisipoase.
• Aparatul de sudură poate perturba funcționarea dispozitivelor comandate prin radio. Locul de muncă trebuie corespunzător pregătit. Funcționarea echipamentelor de radiocomunicație în vecinătatea aparatului de sudură poate fi perturbată.
• Este interzis să se lucreze în spații cu pulberi sau praf. Aparatul de sudură plasați într-un spațiu liber de praf și murdărie, cu o circulație liberă a aerului și cu o instalație eficientă de aspirare a prafului.
• Este interzis să se lucreze în spații cu acces de umezeală. Nu utilizați aparatul de sudură în temperaturi ambiante mai mari de 40° C.
• Nu supraîncărcați aparatul de sudură. Respectați ciclul specificat de lucru (coeficientul X) la setările de curent în timpul sudării.

Conform cu standardul PN-EN 60974-1 Echipament pentru sudare cu arc electric partea 1: Surse de curent, se disting următoarele tipuri de impurități:

a) Gradull de poluare 1: Fără sau numai impurități uscate, impurități neconductibile Impurități neimportante. Poluarea nu are importantă.

b) Gradul de poluare 2: Numai impurități neconductibile, uneori, poate totuși să există o conductibilitate datorită condensatiei.

c) Gradul de poluare 3: Impurități conductibile sau neconductibile, impurități uscate care încep să conducă electricitatea din cauza condensatiei.

d) Gradul de poluare 4: Impuritățile generează o conductibilitate permanentă, cauzată de praful conductibil, ploaie sau zăpadă.

Gradele de poluare a micromediului au fost stabilite pentru a evalua distanța de izolatie de aer și suprafață conform cu 2.5.1 IEC 60664-1

(Termeni și definiții pct. 3.40 pag. 13 conform cu standardul PN-EN 60974-1)

Conform standardului PN-EN 60974-1 și IEC 60664-1 majoritatea surselor de alimentare pentru suduri se încadrează în categoria III-a

a supratensiunilor. Trebuie să fie proiectate pentru utilizarea în condiții cu cel puțin de gradul 3 de poluare. Componentele sau subansamblurile cu distanțele de izolație de aer sau suprafață care corespund gradului 2 de poluare sunt admisibile dacă sunt complet înveite și etanșate conform cu IEC 60664-1

NU FOLOSITI APARATUL DE SUDURĂ PENTRU DEZGHETAREA TEVILOR!!!

Tabela cu setârl și cicluri de lucru se află pe panoul din spate a aparatului. Legenda:

X – Ciclul de functionare I2 – Curentul nominal de sudură U2 – Tensiune în stare de încărcare

Se primește că perioada de timp a ciclului complet de funcționare este de 10 min

1. Date tehnice

Modelul aparatului de sudură de tip invertor	DESi196BT
Tensiune de alimentare	230 V ~ 50 Hz
Curentul maxim de sudare	200 A
Diametru maxim al electrozilor	4 mm
Domeniul de reglare al curentului de sudare	20 – 200 A
Răcire	Ventilator Modul de sudare
Greutatea	8kg
Gradul de protectie	IP21S
Eficienta sursei	85%
Putere în starea de mers în gol	100W

Curentul maxim de sudură este posibil de obținut numai când rețeaua de alimentare cu energie electrică asigură o eficacitate completă de curent. Aparatul de sudură trebuie să fie conectat la rețeaua electrică de o valoare nominală de 230 V. Cablurile prelungiloare cu o sectiune mică determină o scădere semnificativă a performanței aparatului de sudură. Aparatul de sudură este adaptat pentru alimentarea din generatorul de o putere nominală de 10 kVA. Folosirea generatoarelor de o putere mai scăzută nu va permite de a utiliza aparatul în totul interval de selectare al curentului.

7. Pregătire pentru funcționare

În ambalajul de livrare, împreună cu aparatul de sudură de tip invertor se află cablul de sudat cu port electrod și cablul de masă cu clema pentru. material. Aparatul de sudură trebuie să fie plasat pe o suprafață plană, într-un spațiu bine iluminat ferit de umezeală. Verificați înainte de a porni aparatul de sudură starea cablului de alimentare, cablurilor de sudură, suporturile electrozilor și clemelor. Nu lucrați cu elemente deteriorate. Înlocuți-le cu cele fără defecte. În timpul sudării cablurile de curent produc un puternic câmp electromagnetic. În scopul micșorării radiațiilor electromagnetice trebuie să puneți cablurile aproape unul de altul.

8. Conectare la rețeaua de alimentare cu energie electrică

Înainte de prima conectare a aparatului de sudură verificați dacă tensiunea de alimentare corespunde cu datele de pe plăcuța cu date tehnice ale aparatului. Sistemul de alimentare cu energie electrică al aparatului de sudură trebuie să fie executat dintr-un cablu din cupru de o secțiune minimă de 3 x 2,5 mm ^2 care va fi tras de la siguranța de o valoare de cel puțin de 16A (de ex. renundanța curent seria S300 (C)) și ar trebui să îndeplinească cerințele de siguranță în utilizare (este necesar folosirea unui sistem de protecție). Nu conectați și nu utilizați aparatul de sudură dacă rețeaua de alimentare nu are conductor de protecție Instalația de alimentare cu energie electrică va fi executată de un electrician autorizat. Atunci când se utilizează prelungitoare, trebuie să utilizați prelungitor adaptat la sarcina nominală și echipat în conductor de protecție. Cablul electric va fi astfel așezat încât în timpul lucrărilor să nu fie expus tăierii, arderni sau topirii. Nu folosiți prelungitoare deteriorate. Nu folosiți prelungitoare deteriorate. Nu trageți de cablul de alimentare pentru a scoate ștecherul din priză. Aparatul de sudură DESTi202 a fost proiectată pentru a funcționa cu generator ul de curent electric de 10 kVA.

9. Pornirea aparatului

Asigurați-vă că rețeaua de alimentare cu energie electrică este prevăzută cu cablul de protecție. Folosiți prelungitor cu trei fire (cu fir de protecție) cu secțiunea de fir adaptată pentru sarcina nominală.

Asigurați-vă că butonul comutatorului este în poziția oprită (marcată OFF sau O – fig. B). Alimentarea cu tensiune se face prin deplasarea comutatorului în poziția pornită (marcată ON sau I ). Comutatorul este amplasat pe partea din spate al aparatului.

Conectați cablurile de sudare cu aparatul de sudură conform cu polaritatea recomandată de producătorul de electrozi și indicată pe ambalaj.

Exemplu de polaritatea conectării: electrod marcat pe ambalaj DC (-) curent continuu, polaritate (-), cablurile electrice trebuie conectate astfel:

1. Cablul de sudură care alimentează cu curent – introduceți capătul de cablu în borna marcată (-) și întoarceți în dreapta până la rezistență.

2. Cablul de sudură, de masă - introduceți capătul de cablu în borna marcată (+) și întoarceți în dreapta până la rezistentă.

Fixați electrodul în port-electrod iar clema de la celălalt cablu fixați la materialul sudat. Materialul în locul de fixare a clemei trebuie să fie curățat de rugină, resturi de vopsea sau lac. Locul de fixare a clemei pe material trebuie să fie cât mai aproape posibil de zona de sudare, dar la o distanță care să nu permită deteriorarea cablului care furnizează curent la materialul sudat.

În cazul în care sudarea se va efectua la o distanță mai mare de sursa de alimentare cu energie electrică și având în vedere scăderea semnificativă a tensiunii în cablul de alimentare, trebuie folosite prelungitoare cu secțiunea de fibre de cel puțin 2,5 mm². Prelungitorul trebuie dotat cu fir de protectie.

Pe panou de control al aparatului de sudură, în dreapta butonului comutatorului pornit/oprit se află buton de reglare a intensității curentului de sudură cu cadran. Curentul de sudare este unul din parametri de bază de lucru cu electrodul învelit. Rotind acest buton putem impune valoarea curentului de sudare (A).

In cazul lucrului prea intens și prelungit va acționa sistemul de protecție. Acest lucrul este semnalizat de led, ca în fig. 2. Ventilatorul aparatului de sudură funcționează în continuare, răcind elementele de comandă a circuitului de sudare. Sudarea poate fi continuată.

Nu acoperiți fantele de ventilație a aparatului de sudură. Nu acoperiți aparatul de sudură. Dacă este nevoie să-l protejați de ex. de ploaie, faceți o apărătoare gen umbrelă sau marchiză. Fluxul aerului de răcire trebuie să fie liberă.

10. Utilizarea aparatului

Pregătirea materialului pentru sudare

Curățați materialul, destinat pentru sudare, în locuri de cusătură și în locul de fixare a clemei. Îndepărtați rugină, vopsea și impurități asemănătoare cu ajutorul unei perii de sărmă, hârtiei abrazive sau chimic prin degresare. Curățarea elementelor pentru sudarea manuală trebuie efectuată pe o lățime de cca. 25 mm.

Orice impurități ale materialului trebuie îndepărtate deoarece în timpul sudării acestea emit cantități mari de gaze și oxizi și în plus duc la scăderea rezistenței cusăturii.

Sudare

Sudarea cu arc cu electrod învelit constă în producerea unui arc luminiscent între capătul de electrod și materialul nativ al obiectului sudat. Este un procedeu în care îmbinarea durabilă se obține prin topirea cu căldura arcului a miezului de electrod învelit și a componentelor metalice ale învelișului de electrod, și a materialului sudat. Electrodul este deplasat manual de către sudor și așezat sub un anumit unghi. Se produce cusătura. Învelișul electrodului în funcție de tipul electrodului produce în timpul sudării o protecție de gaz a zonei de sudură, ferind-o de contact cu atmosfera. Are loc de asemenea introducerea în zona sudării a elementelor de dezoxidare și producerea unui strat de zgură.

Din parametrii de bază ai sudării fac parte: intensitatea curentului de sudare (reglabilă, impusă de sudor prin butonul de reglare a curentului), tensiunea arcului electric (reglată de sudor prin distanța între electrod și material), viteza de sudare (reglată de sudor prin încetinire sau accelererare deplasării manuale a electrodului) precum și diametrul de electrod și poziția acestuia față de îmbinare.

Din motive de mai sus calitatea procesului de sudare depinde în mare măsură de cunoștință, experiență, calități și practici ale sudorului.

Pentru operatori mai puțin experimentați se recomandă efectuarea unor teste de sudare pe bucăți de inutile material.

Înainte de lucrul, obligatoriu trebuie efectuate toate operațiile descrise mai sus. În special, trebuie să se acorde atenție tuturor elementelor legate de siguranța muncii și pregătirea locului de muncă, de curățarea materialului destinat pentru sudarie precum și pregătirea dispozitivului pentru lucru.

Conectați cablurile electrice la aparatul de sudare în conformitate cu polaritatea indicată de producătorul de electrozi, Introduceți ștecherul în priza de curent (butonul comutatorului trebuie să fie în poziția oprită), fixați clementa pe materialul destinat pentru sudare, fixați electrodul învelit în port- electrod. Porniți aparatul de sudură și reglați cu butonul curentul de sudare necesar. Încingeți arcul prin scurcircuitarea electrodului cu material și ridicarea electrodului la o distanță care permite menținerea arcului, sau prin frecarea electrodului de suprafeța obiectului. Arcul se va încinge întotdeauna în zona cusăturii care trebuie formată. Efecutați operația de sudare. După sudare curățați cusătura îndepărtând resturi de zgură cu ajutorul ciocanului. Nu puneți următoarea cusătură pe suprafață necurățată.

11. Verificări și reglaje curente

Înainte de efectuarea operațiunilor curente de întreținere ștecherul trebuie scos din priză.

Verificați în mod regulat starea tehnică a aparatului de sudare. Verificați dacă cablurile electrice sunt în stare bună și nu poartă nici un semn de deteriorare mecanică. Verificați starea ambelor suporturi. Verificați starea cablurilor de alimentare. Orice anomalie constatată trebuie remediată imediat

La fiecare ocazie, mai ales după terminarea muncii, trebuie să curățați orificiile de intrare a aerului de la ventilatorul de răcire a circuitelor aparatului de sudură. Această operațiune se poate face cu aer comprimat.

Păstrați curat ambele cleme de prindere ale cablurilor de curent. Păstrați aparatul de sudură în stare curată. Aparatul de sudură păstrați în spații uscate ferite de umezeală. Deconectați cablurile electrice și înfășurați-le. Nu lăsați aparatul la îndemâna copiilor

12. Reguli pentru selectarea electrozilor

Alegerea diametrului electrodului învelit precum și tipului acestuia pentru materialul sudat este un parametru foarte important pentru executarea corectă a lucrului de sudură. Diametrul electrodului are o influență semnificativă asupra formei cordonului de sudură precum și adâncimii de pătrundere. Mărirea diametrului electrodului la curentul de o intensitate constantă micșorează adâncimea de pătrundere și mărește lățimea cordonului de sudură.

Lungimea electrozilor sunt de exemplu de: pentru electrozi de diametru de 2,5mm; 250 - 300 - 350 mm, iar pentru electrozi de diametru de 3,2 mm; 300 - 350 - 400 - 450 mm.

Setul complet de propietăți ale electrozilor este indicat în caracteristicile technice elaborate de producătorii electrozilor. În aceste caracteristici ar trebui să fie luate în considerare toate datele cerute de standard inclusiv: marcarea electrozilor, tipul de înveliș, destinația electrozilor, poziția de sudare, felul și intensitatea curentului de sudare în funcție de diametrul electrodului, polaritatea de conectare a electrodului, tratamentul termic necesar la sudare, condițiile de sudare și de păstrare a electrozilor.

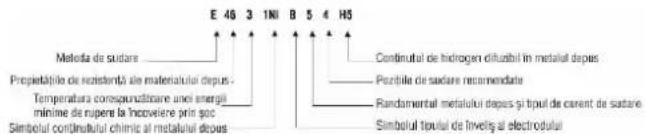

Marcarea electrozilor învelte în conformitate cu PN-EN 499 – “Tehnica sudării. Materiale pentru sudare. Electrozi înveliți pentru sudarea manuală cu arc electric a oțelurilor nealiate și cu granulație fină. Clasificare”, conține opt simboluri, de ex.

În afară de marcaje normative există de asemenea marcaje individuale ale producătorilor de electrozi. Electrozi înveliți pentru sudarea manuală cu arc electric în funcție de destinația tipurilor de oțel sudat, sunt clasificate de asemenea conform cu standardele: PN-EN 757 referitor la oțeluri de înaltă rezistență, PN-EN 1599 referitor la oțeluri rezistente la căldură, PN-EN 1600 referitor la oțeluri inoxidabile și refractare.

Pentru lucrări de sudare cu aparatul de sudură DESi196BT pot fi aplicați electrozi înveliți, disponibili în comerț, ale diferitilor producători.

Diametrele electrozilor nu trebuie să depășească cele recomendate și permise iar pentru a efectua o formă optimă de cusătură se va alege un electrod de un diametrul corespunzător. Alegerea învelișului electrodului deci tipului de electrod se face în funcție de calitatea materialului destinat pentru sudare și felul de cusătură care va fi efectuată.

13. Rezolvarea problemelor

Înainte de a înlăturara defectiunilor prin mijloace proprii trebuie să deconectați aparatul de la rețeaua de alimentare cu energie electrică

PROBLEMA	CAUZA	REZOLVARE
Indicatorul alimentări nu este aprins, ventilatorul nu funcționează, lipsa curentului la intrare.	Cablul de alimentare nu este bine conectat sau este deteriorat.	Apăsați mai adânc ștecherul în priza de curent, verificați cablul de alimentare.
	Cablul de alimentare nu este bine conectat sau este deteriorat.	Verificați tensiunea electrică din priză sau verificați dacă siguranța nu s-a declanșat.
	Comutator deteriorat.	Aparatul de sudare trimileți la service
Indicatorul alimentări este aprins, ventilatorul nu funcționează sau funcționează o clipă, lipsa curentului la intrare.	Tensiunea rețelei alta decât 220-240 V	Introduce-ti ștecherul într-o priză de alimentare de tensiune de 230 V ~ 50 Hz.
	Aparatul de sudură poate fi în stare de avarie	Opritți aparatul de sudare și repornitți-l după 2-3 min și din nou pornitți-l.
Indicatorul (led-ul) protectției termice nu este aprins, lipsa curentului la intrare	Unul sau ambele cabluri electrice ale cleștelui electrodului și cleștelui de strângere deteriorate sau slab conectate	Verificați ambele cabluri și conexiunile. Strângeți bine sau înlocuiti cu altele noi dacă este necesar
Indicatorul (led-ul) protectției termice este aprins, lipsa curentului la intrare	A acționat protecția termică	A se lasă aparatul de sudură pornit până la răcire.

14. Informații suplimentare

Conform cu standardul PN-EN 60974-1 Echipament pentru sudare cu arc electric partea 1: Surse de curent, se disting următoarele tipuri de impurități:

a) Grad de poluare 1: Fără sau numai impurități uscate, impurități neconductibile. Impurități neimportante

b) Grad de poluare 2: Numai impurități neconductibile, uneori, poate totuși să există o conductibilitate datorită condensatiei.

c) Grad de poluare 3: Impurități conductibile sau neconductibile, impurități uscate, care încep să conducă electricitatea din cauza condensatiei.

d) Grad de poluare 4: Impuritățile generează o conductibilitate permanentă, cauzată de praful conductibil, ploaie sau zâpadă.

Gradurile de poluare a micromediului au fost stabilite în scopul evaluării distanței de izolare în aer și pe suprafață conform cu 2.5.1 IEC 60664-1(Termeni și definiții pct. 3.40 pag. 13 conform cu standardul PN-EN 60974-1)

Conform cu standardul PN-EN 60974-1 precum și CIE 60664-1 majoritatea surselor de alimentare la sudură sunt cuprinse în categoria de supratensiune III. Acestea trebuie să fie proiectate pentru a fi utilizate în condiții de impurități de cel puțin de gradul 3 de poluare. Componentele sau subansamblurile cu distanțele de izolare în aer sau pe suprafață corespund gradului 2 de poluare și sunt admise dacă sunt complet acoperite, înglobate sau turnate conform cu CEI 60664-1

15. Dotarea aparatului, observații finale

Împreună cu aparatul sunt incluse următoarele accesorii:

1. Cablu de sudură cu port electrod - sectiune 16 mm ^2 , lungime 2 m (1 buc.), 2. Cablu de împământare cu clemă - sectiune 16 mm ^2 , lungime 1,5 m (1 buc.), 3. Mască de protecție (1 buc.) + fereastră de sudură (1 buc.), 4. Perie cu ciocan (1 buc.)

16. Informația pentru utilizatori privind eliminarea utilajelor uzate (se referă la gospodării de casă)

Simbolul prezentat, aplicat pe produse sau în documentația anexată, vă informează că acest tip de produse electrice sau electronice, care s-au defectat, nu trebuie aruncat la gunoi împreună cu deșeurile obișnuite.

Procedura corectă în caz de utilizare, reciclare sau recuperare a subsansamblelor constă în predarea dispozitivului la centrul specializat de colectare, unde va fi recepționat gratuit. Informatiile despre locuri de colectare a utilajelor uzate, vor fi furnizate de autorilățile locale de ex. pe site-urile web acestora.

Utilizarea corectă a dispozitivului va permite păstrarea unor elemente valorose și evitarea unui impact negativ asupra sănătății și mediului, care pot fi periclitate din cauza procedurilor necorespunzătoare de eliminarea deșeurilor. Utilizatorii din tările membre Uniunii Europene

Dacă doriți să scăpați de dispositive electrice sau electronice, vă rugăm să contactați cel mai apropiat centru de vânzare sau furnizorul, pentru informații suplimentare.

Eliminarea deşeurilor în țările din afara Uniunii Europene

Acest simbol se referă numai la țările membre ale Uniunii Europene. Dacă doriți să eliminați produsul respectiv, vă rugăm să contactați autoritățile locale sau vânzătorul pentru a obține informațiile despre modul corect de procedură.

RC

Certificat de garantie

Pentru

No de katalog:

Număr de lot:

(denumit în continuare Produs)

Data de cumpărare a produsului: ....

Ştampila vânzătorului: ......

Data și semnătura vânzătorului: ....

Declaratia Utilizatorului:

Confirm, că am fost informat în ceea ce privește condițiile de garanție și efectele nerespectării orientăriilor cuprinse în manualul de utilizare și în Certificatul de garanție. Condițiile prezentei garanției îmi sunt cunoscute ce afirm cu semnătura mea de mână:

Data și locul semnătura Utilizatorului

I.Responsabilitatea pentru produs:

1. Garant - DEDRA EXIM sp. z o.o. cu sediul în Pruszkowie, adresa: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego,[Judecătoria Raională pentru o.c. Varșovia în Varșovia, Departamentul al XIV-a Economic al Registrului Național Juridic] NIP [CIF] 527-020-49-33, Kapital zakładowy [capital social]: 100 980.00 zł.
2. în condițiile menționate în prezentul Certificat de garanție Garantul acordă garanție la produsul derivat din distribuția Garantului.
3. Responsabilitatea cu titlu de garanție cuprinde numai defectele care sau ivit din cauze datorate Produsului în momentul livrării acestuia Utilizatorului.
4. Cu titlu de garanție, Utilizatorul, obține dreptul la repararea gratis a Produsului, dacă defecțiunea s-a ivit în perioada de garanție. Modul de reparare a Produsului (metoda de executare a reparării) depinde de decizia Garantului. Dacă Garantul constată că Produsul nu poate fi reparat, Garantul își rezervă dreptul de a schimba piesa defectă sau total Produsul cu altul fără defecte sau de a micșora prețul Produsului ori de a se retrage de la Contract.
5. Față de Utilizatorul, care conform cu legea din data de 23 aprilie 1964 din Codul Civil, nu este un consumator, răspunderea Garantului pentru dauna rezultate din prezenta garanție și/ sau în legătură cu încheierea și executarea acesteia, indiferent de dreptul legal, este limitată maxim până la valoarea Produsului defect.

II.Perioada de garanție:

Componentele Produsului acoperite de garanție	Durata de protecție a garanției
DESI196BT	24 luni, de la data cumpărării Produsului, înscrisă în prezentul Certificat de garanție
Cablu ptr. electrodCablu pt.r masăMasca de protecție ptr.sudurăPerie de sărmă/ ciocanÎnveliș ceramic TIGElectrod de wolframSuport ptr. electrod wolframSuport ptr. electrodSistem de prindere {clemă}masăÎnvelișul arzătoruluiMIG/MAGDuza arzătorului MIG/MAGDuza de tăiere prin plasmăÎnveliș ceramic al cablului de plasmă	Componente neacoperite de garanție

III. Conditiiile de utilizare a garantiei:

1. Prezentarea de câtre Utilizator a Certificatul completat de garanție a Produsului și dovedirea împrejurărilor de cumpărare a Produsului de ex. prin prezentarea chitanței, facturei, etc. Pentru a efectua în mod eficient reclamația, se recomandă

că Utilizatorul să trimite împreună cu Produsul reclamat, toate componetele menționate la "Completarea" Produsului în manualul de utilizare.

1. Respectarea de câtre Utilizator a recomandările din Manualul de utilizare și din Certificatul de garanție.

2. Garanția acoperă numai teritoriul Republicii Polonă și UE.

IV. Garantia nu acoperă defectiunile Produsului apărute în special din cauza:

1. Nerespectării de către Utilizator a condițiilor indicate în Manualul de utilizare, în special în domeniul de utilizare, întreținere și curățare corectă.

2. Utilizarea de câtre Utilizator a unor produse de curățare sau substanțe de conservare care sunt neadevate cu Manualul de utilizare;

3. Depozitare necorespunzătoare și transportul necorespunzător al Produsului de către Utilizator;

4. Modificări și/sau reconstrucții arbitrare a Produsului de către Utilizator;

5. Utilizarea în Produs de câtre Utilizator a unor materiale consumabile neconforme cu manualul de utilizare.

Utilizatorul care conform nu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garantia pentru Produsul, în care:

1. numerele de serie, marcarea datelor și plăcuțele cu datele technice au fost îndepărtate de către Utilizator.

2. sigiliile existente au fost deteriorate de Utilizator sau au urme rămase din manipularea de câtre utilizator la acestea.

Atentie! Operatiile legate cu utilizarea de fiecare zii, descrise în manualul de utilizare, Utilizatorul execută singur pe costul său.

V.Procedura de reclamație:

1. Dacă se constată că Produsul nu funcționează corect, Înainte de a depune reclamația trebuie să Vă asigurați dacă toate operațiunile descrise în manualul de utilizare au fost executate corect.

2. Sesizați imediat reclamația, cel mai bine în termen de 7 zile de la data la care ați observant defectul produsului. Utilizatorul care conform cu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanția pentru Produs dacă reclamația nu depune în termen de până de 7 zile.

3. Sesizarea reclamației se face de ex. la. la punctul de cumpărare a Produsului, la service-ul de garanție sau se poate trimite în scris pe adresa: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Utilizatorul poate să depună reclamația prin formularul accesibil pe pagina de internet www.dedra.pl. ("Formular pentru sesizarea reclamației cu titlu de garantie").

5. Adresele service-urilor de garanție din fiecare stat sunt accesibile pe pagina www.dedra.pl. Dacă service-ul lipsește în statul adecvat, trimiteti sesizările de reclamație cu titlu de garanție pe adresa: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polonia).

6. Luând în considerare siguranța Utilizatorului se interzice utilizarea Produsului defect.

7. Atenție!!! Utilizarea Produsului defect este periculos pentru sănătatea și viața Utilizatorului.

8. Executarea obligațiilor rezultate din garanție va avea loc în termen de 14 zile lucrătoare, calculate de la data furnizării de către Utilizator a Produsului reclamat.

9. Înainte de furnizare a Produsului reclamat se recomandă curățirea acestuia. Se recomandă de a se asigura bine Produsul împotriva distrugerii în timpul transportului (se recomandă să trimitetii produsul reclamat în ambalajul original). Perioada de garanție va fi prelungită cu durata în care, din cauza defectului Produsului acoperit de garanție Utilizatorul nu I-a putut să-I utilizeze,

10. Garanția nu oprește, nu limitează nu suspendează drepturile Utilizatorului rezultate din dispozițiile privind garanția pentru vicile produsului vândut.

DE
