OV-CR-422 - Gps Overmax - Bezplatný návod na obsluhu

Typ produktu	Autorádio / MP3 prehrávač s USB, SD a FM rádiom
Napájanie	12V DC (negatívne uzemnenie)
Výstupný výkon	4 x 45 W (max.)
FM rozsah ladenia	87,5 - 108 MHz
FM citlivosť (zvyškový šum)	16 dB
FM odstup signál-šum	60 dB
FM stereo odstup	39 dB
MP3 odstup signál-šum	76 dB (A)
MP3 frekvenčná odozva	20 Hz - 20 kHz
Predvolené stanice (FM)	18 staníc (6 na pásmo FM1, FM2, FM3)
Médiá prehrávania	USB, SD/MMC, AUX vstup
Nastavenie zvuku	Bas, Výšky, Balans, Fader, Hlasitosť
Displej	Veľký LCD s podsvietením
Diaľkové ovládanie	Súčasťou (IR)
Predný panel	Odnímateľný, automaticky sklápateľný
Funkcie RDS	AF, TA, PTY
Predvoľby ekvalizéra	Pop, Classic, Rock
Bezpečnosť	Používajte len s 12V DC; poistku vymeňte za rovnaký typ a hodnotu
Údržba	Čistite mäkkou suchou handričkou; vyhnite sa kvapalinám

Často kladené otázky - OV-CR-422 Overmax

Prečo sa jednotka nezapne?

Skontrolujte, či je zapnuté zapaľovanie auta a napätie je stabilné (12V DC). Overte, či nie je prepálená poistka; v prípade potreby ju vymeňte za rovnaký typ a prúdové zaťaženie.

Žiadny zvuk z reproduktorov.

Uistite sa, že je hlasitosť zvýšená a nie je stlmená. Skontrolujte pripojenie reproduktorov na skrat. Upravte nastavenia Bas, Výšky, Balans alebo Fader.

Príjem rádia je hlučný alebo slabý.

Potvrďte, že anténa je pevne pripojená. Skúste manuálne nastaviť frekvenciu alebo použiť automatické vyhľadávanie. Môžete byť príliš ďaleko od stanice alebo v oblasti s rušením.

Hlasitosť je veľmi nízka aj pri maximálnom nastavení.

Skontrolujte, či nie sú reproduktory skratované. Ak je prostredie príliš horúce, nechajte jednotku vychladnúť a skúste to znova. Tiež sa uistite, že funkcia Hlasitosť je vypnutá, ak nie je potrebná.

USB alebo SD karta neprehráva.

Znovu vložte USB/SD kartu. Uistite sa, že karta je správne naformátovaná (FAT32) a obsahuje podporované zvukové súbory (MP3/WMA). Skúste inú kartu, aby ste vylúčili problémy s kartou.

Diaľkové ovládanie nefunguje.

Vymeňte batériu v diaľkovom ovládaní. Uistite sa, že medzi diaľkovým ovládaním a prijímačom na jednotke nie sú prekážky. Nasmerujte diaľkové ovládanie priamo na predný panel.

Ako nastavím hodiny?

Krátko stlačte CLK na diaľkovom ovládaní na zobrazenie času, potom dlho stlačte, kým nezačnú blikať hodiny. Použite VOL+ na zvýšenie a VOL- na zníženie hodín/minút. Krátko stlačte CLK na potvrdenie a počkajte 10 sekúnd.

Ako naprogramovať predvoľby rádia?

Vyberte požadované pásmo (FM1/FM2/FM3) pomocou BAND. Nalaďte stanicu manuálne alebo použite AMS na automatické vyhľadávanie a uloženie. Potom stlačte a podržte tlačidlo čísla (1-6) na uloženie aktuálnej stanice.

Predný panel je uvoľnený alebo sa neodpája.

Stlačte tlačidlo Release na odomknutie panela. Mal by sa automaticky sklopiť. Ak je zaseknutý, jemne ním pohýbajte. Netlačte násilím, aby ste predišli poškodeniu.

Funkcie RDS (AF/TA) nefungujú.

Uistite sa, že stanica vysiela RDS dáta. V režime rádia opakovane stláčajte VOL na prepínanie nastavení AF ZAP/VYP a TA ZAP/VYP. Pomocou tlačidla RDS na diaľkovom ovládaní vyberte PTY alebo iné možnosti.

NÁVOD NA OBSLUHU OV-CR-422 Overmax

* Táto jednotka je práve k dispozícii pre 12V/DC zariadenia.
* Prosím nainštalujte jednotku správnym spôsobom podľa tohto návodu, aby nedošlo ku skratu, ktorý možne viest’ k poškodeniu.
* Zmenený poistka musí byt' rovnakého typu a intenzity.
* Nenechajte neizolované časti v jednotke, aby nedošlo ku skratu alebo elektronickému šoku.
* Hlasitost' by mala byt' na primeranej úrovni, aby sa zabezpečila bezpečná jazda.

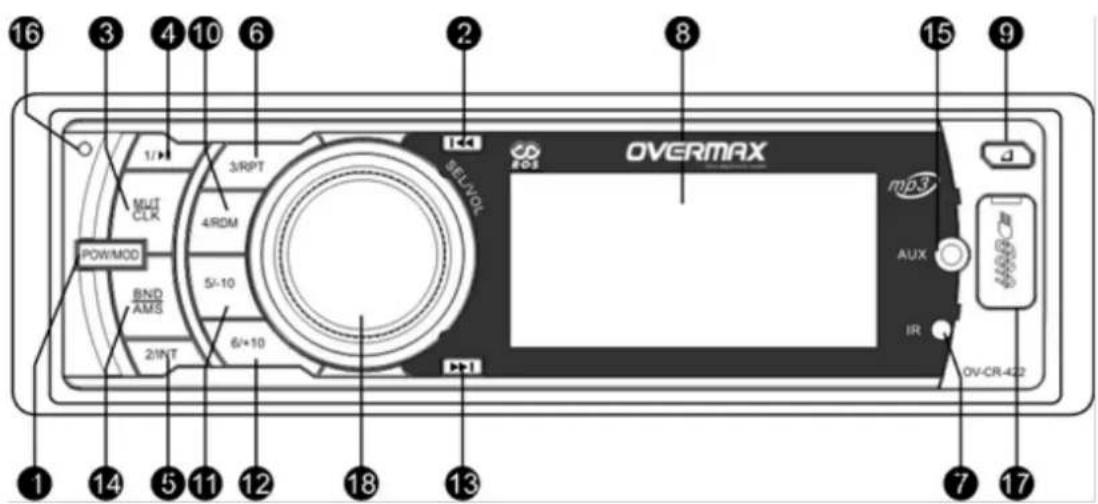

DIAGRAM PANELU FUNKCIÍ:

1. Tlačidlo napájania a tlačidlo režimu: Zmena režimu / Zrušit' telefón.

2. Tlačidlo: Predchádzajúci / Automatické skenovanie.

3. CLK/MUT Tlačidlo: Digitálne zobrazenie hodín a Mute.

4. 1/▶II Tlačidlo: Prednastavené stanice / Pauza / Prehrávanie.

5. 2/INT Tlačidlo: Aktuálna stanica/ Prehrávaná pieseň.

6. 3/RPT Tlačidlo: Aktuálna stanica / Opakovat' prehrávanie.

7. Prijímač dial'kového ovládania.

8. LCD Displej.

9. Uvol'ňovacie tlačidlo: Otvorte prednú stranu panelu alebo uvol'nite panel.

10. 4/RDM Tlačidlo: Aktuálna stanica / Náhodné prehrávanie.

11. 5/-10 Tlačidlo: Aktuálna stanica / Predošlých desat' piesní, stlačte toto tlačidlo a bude spät načítaný posledný súbor.

12. 6/+10 Tlačidlo: Aktuálna stanica / Ďalších desat' piesní, stlačte toto tlačidlo a prejdite na d'alší súbor.

13. ▶▶▶ Tlačidlo: Ďalšie / Automatické skenovanie.

14. BAND/AMS Tlačidlo: Prepínanie pásma / Pripojenie telefónu, AMS: Pamät' aktuálnych staníc.

15. AUX input

16. MIC: Pripojenie mikrofónu. (Ak má funkciu Bluetooth).

17. USB: Pripojenie USB hardvéru.

18. VOL/SEL Knob: BAS-TRE-BAS-FAD (AF TA WITH RDS FUNKCIE)

-LOUD-DSP-DX-ST

ČASŤ 1. HLAVNÉ FUNKCIE

1.1 SD/MMC/USB FUNKCIA PREHRÁVANIA.
1.2 FM SYSTEM ELEKTRONICKÉHO LADENIA.
1.3 PAMÄT AKTUÁLNEJ STANICE.

AK MÁ TOTO ZARIADENIE FM FUNKCIU, MÔŽE ULOŽIŤ DO PAMÄTE AŽ 18 STANÍC.(FM: 18)

1.4 ELEKTRONICKÁ KONTROLA HLASITOSTI.
1.5 AUX INPUT.
1.6 VSTUPNÁ VOLTÁŽ 12V.
1.7 NASTAVENIE DIGITÁLNYCH HODÍN.
1.8 DIAŁKOVÝ OVLÁDAČ.
1.9 VELKÝ LCD DISPLEJ.
2.0 4X45W VÝSTUP S VELKOU SILOU.

ČASŤ 2. PREVÁDZKA

2.1 HLAVNÁ PREVÁDZKA.

2.1.1 VYPNUTIE/ZAPNUTIE

FM pozícia bude považovaná za predvolené nastavenia pri prvom použití: V d'alšom prípade automaticky prejde na zapamätanie si pozície (USB, SD / MMC, FM pozície).

(1) Zapnutie: Stlačte a podržte tlačidlo napájania
(2) Vypnutie: Stlačte a podržte tlačidlo napájania počas prehrávania.

2.12 NASTAVENIE HLASITOSTI

Pri zapnutí, bude jednotka memorovat' úroveň hlasitosti. Pri nastavovaní hlasitosti, sa zobrazi na obrazovke "VOL" a úroveň hlasitosti. Stlačením l'ubovoľného tlačidla vyjdete z aktuálnej pozície.

(9) Zvýšenie hlasitosti: Točte tlačidlom hlasitosti a tá sa postupne zvýši až do dosiahnutia úrovne 40.
(10) Zniženie hlasitosti: Točte tlačidlom hlasitosti a tá sa postupne zníži až do dosiahnutia úrovne 0.
(11) Mute: Počas prehrávania (USB, SD / MMC, AUX / FM), stlačte "MUTE" tlačidlo, "MUTE" sa zobrazí na obrazovke: stlačte znova a zmizne z obrazovky.
(12) BASY, VÝŠKA, VÁHA nastavenia, stlačte tlačidlo "VOL" pre nastavenie podľa nasledujúceho poradia: BAS-TRE-BAL-FAD.

(1) Pauza: Stlačte "▶▶1" ak chcete prehrávanie pozastavit' a "Pauza" sa objaví na displeji.
(2) Prehrávanie: Stlačte "▶▶1" tlačidlo znova a vráťte sa do prehrávania.

2.1.4 NASTAVENIE ČASU & DISPLEJ

Krátko stlačte tlačidlo "CLK" na dial'kovom ovládači, a potom ho stlačte dlho, ak chcete vstúpit' do pozície nastavenia času. Stlačte tlačidlo "VOL +" pre zvýšenie a "VOL-" pre zníženie hodiny a minúty. Krátkym stlačením tlačidla "CLK" vol'bu potvrďte. Po dokončení nastavenia počkajte 10 sekúnd a zariadenie uložení nastavenia a vyjde z aktuálnej pozície.

2.1.5 ZMENA MÓDU.

(7) Ak je USB, SD / MMC k dispozícii, stlačte tlačidlo "MODE" pre zmenu režimu prehrávania v nasledujúcom poradí. USB-SD-AUX-RADIO, a príslušné označenic sa zobrazí na obrazovke, USB a SD / MMC majú prednosť pri prehrávaní.
(8) Vložte USB, SD / MMC pre prehrávanie príslušného režimu.
(9) Vyberte USB, SD / MMC, a prístroj vstúpi do režimu prehrávania FM.

2.2 FM PRIJÍMAČ.

Maximálne nastavenie 18 FM staníc (6 staníc FM1, FM2, FM3)

(1) Zmena pásma: v pozícií rádia stlačte tlačidlo "BAND" pre zmenu pásma v nasledujúcom poradí; FM1, FM2, FM3 a tieto označenia sa zobrazia na obrazovke.
(2) Automatické skenovanie: V pozícii rádia stlačte a podržte "AMS" tlačidlo, ak chcete prechádzať stanice od najnižšej frekvencie a stanice budú uložené do pamäte kým sa táto nenaplní alebo sa nedosiahne najvyššia frekvencia, prístroj bude prehrávať prvú nastavenú stanicu. Počas skenovania " sa zobrazí na obrazovke "SCAN, stlačte l'ubovoľné tlačidlo pre ukončenie.
(9) Ručné skenovanie: stlačte tlačidlo >>> I" alebo "I <<" ak chcete upravit' frekvenciu a vyberte požadovanú stanicu..

V pozícií rádia stlačte a držte >>> I" alebo "I <<" pre ručné nastavenie, stlačte a držte >>> I" alebo "I <<" pre rýchle skenovanie a začne hrat' aktuálna stanicu. Stlačte ľubovoľné tlačidlo pre ukončenie (s výnimkou "MUTE" tlačidla) a jednotka zostane hrat' v aktuálnej frekvencii.

(10) Prednastavená stanica: stlačte "BAND" a zvol'te pásmo stlačte číslo "1-6" a vyberte prednastavenú stanicu..
(11) RDS funkcia.

Môžete ovládat' AF, TA, PTY funkcie vyhl'adávania RDS rádia krátkym stlačením tlačidla "VOL" zvol'te AF alebo RDS na obrazovke, otočte tlačidlom "VOL" zvol'te AF ON pre zmenu frekvencie RDS alebo AF OFF, otočte tlačidlom "VOL" a zvol'te TA ON pre automatické rádiové skenovanie alebo TA OFF pre ukončenie funkcie TA.

2.3 MP3/WMA PREVÁDZKA.

V pozícií rádia stlačte tlačidlo "MODE" pre nastavenie režimov prehrávania z USB, SD / MMC, a AUX-IN, MP3 a WMA sa zobrazí na obrazovke v rôznych režimoch prehrávania.

(9) Vyberte: stlačte >>> I" alebo "I <<" pre hranie nasledujúcej alebo predchádzajúcej piesne, stlačte tlačidlo "5" alebo "6" pre hranie nasledujúcich 10 alebo predchádzajúcich 10 skladieb.
(10) Rýchly výber: /re USB / SD / MMC hranie stlačte a držte >>> I" alebo "I <<" pre rýchly výber.
(11) Režim prehrávania: Prehl'adávanie (INT), opakovanie, náhodné prehrávanie, pre USB alebo SD / MMC prehrávanie. Stlačte a podržte "2" ak chcete vstúpit' do funkcie prehliadania, stlačte "3" pre opakovanie prehrávania a "4" pre náhodné prehrávanie. V režime prehliadania, bude jednotka prechádzat' na d'alšiu skladbu po 10 sekundách, stlačte l'ubovoľné tlačidlo pre ukončenie (s výnimkou "MUTE" tlačidla) a jednotka prehrá aktuálny zoznam, "TNT", "RPT", "RDM" sa zobrazí na obrazovke pri prezeraní, náhodnom a opakovanom prehrávaní skladby.
(12) EQ Funkcia: Pre USB / SD / MMC prehrávanie stlačte tlačidlo "EQ" na dial'kovom ovládači nastavte efekt v tomto poradí. POP-CLASSIC-ROCK a na obrazovke sa zobrazí prislúchajúce označenie.

2.4 AUX PREVÁDZKA

Stlačte tlačidlo "MODE" a vstúpte do AUX prehrávania a "AUX" sa zobrazí na obrazovke, vložte d'alšie audio zariadenia do "AUX" slotu, v pozícii AUX môžete stlačit' tlačidlo "MODE", ak chcete zmenit' režim prehrávania, alebo vložit' / vybrať USB / SD / MMC karty pre zmenu režimu prehrávania.

2.5 AUTOMATICKÉ OTOČENIE PREDNÉHO PANELU

VYBERATELNÝ PANEL (Tlačidlo "9")

Stlačte uvoľňovacie Tlačidlo "☐" a panel sa vyberie automaticky

ČAST 3. PORUCHY A RIEŠENIA

Ak nastanú nejaké chyby, pozorne si prečítajte návod a pozrite si nasledujúcu tabul'ku pre kontrolu, alebo kontaktujte priamo predajcu ak Závady alebo problémy nie sú uvedené, pomôže vám vyricšit' problémy:

PORUCHY	PRÍČINY A RIEŠENIA
VYPNUTIE	1. Skontrolujte, či napätie pracuje normálne, zariadenie nesmie pracovat's nestabilným napátím
ŽIADEN ZVUK	1. Skontrolujte, či je hlasitosť na normálnej úrovni, nájdete v príručke.
HLUK	1. Skontrolujte, či sa anténa pripája k jednotke pevne, 2. Auto môže byť d’aleko od rozhlasovej stanice, nie je prijímaný žiadny signál, 3.Zká frekvencia, nastavte frekvenciu ručne alebo automaticky; 4. Auto je v rušivej polohe.
NÍZKA HLASITOSŤ	1. Skontrolujte reproduktory 2. Teplota prostredia je přliš vysoká, nechajte chvíľu odpočívat’ a skúste to znova.
USB/SD/MMC pozícia nedostupná	1. Znovu zapojte USB / SD / MMC karty, 2. Skontrolujte USB / SD / MMC karty

ČASŤ 4. HLAVNÉ ZNAKY

4.1 LADENIE

MÓD	ŠTANDARD	FM POZÍCIA
SI4703	ROZSAH LADENIA	87.5MHZ 108HMZ
	ANTÉNA	PRIPOJENIE ANTÉNY
	CITLIVOS Š NA REZIDUÁLNY ZVUK	16 DB
	ÚROVEN SIGNÁLU RUŠENIA	60 DB
	STEREO SEPARÁCIA	39 DB

4.2 MP3 PREHRÁVANIE

1	MUTE	10	Rýchly posun vpred / FM výber stanice
2	PAUZA/PREHÁVANIE	11	Zmena pásma
3	RDS vol'ba výkonu	12	Hodiny
4	Nastavenie hlasitosti +	13	Tlačídlo napájania
5	Predchádzajúci / Automatické skenovanie	14	Uloženie stanice do pamäti
6	Výber výkonu	15	Ďalšie / Automatické skenovanie
7	RDS automatické skenovanie	16	RDS zmena frekvencie
8	Nastavenie hlasitosti -	17	Výber efektu
9	Rýchlo spät' / FM výber stanice	18	Zmena módu

Tento obrázok len ilustračný.

OVERMAX
