OV-CR-422 - Gps Overmax - Bezplatný návod k obsluze

Typ produktu	Autorádio / MP3 přehrávač s USB, SD a FM rádiem
Napájení	12V DC (negativní zem)
Výstupní výkon	4 x 45 W (max)
Rozsah ladění FM	87.5 - 108 MHz
Citlivost FM (zbytkový šum)	16 dB
Odstup signálu od šumu FM	60 dB
Oddělení stereo FM	39 dB
Odstup signálu od šumu MP3	76 dB (A)
Kmitočtová charakteristika MP3	20 Hz - 20 kHz
Předvolby stanic (FM)	18 stanic (6 na pásmo FM1, FM2, FM3)
Přehrávací média	USB, SD/MMC, AUX vstup
Nastavení zvuku	Basy, Výšky, Vyvážení, Přední/zadní, Hlasitost
Displej	Velký LCD s podsvícením
Dálkové ovládání	Součástí (IR)
Přední panel	Odnímatelný, automaticky sklápěcí
Funkce RDS	AF, TA, PTY
Předvolby ekvalizéru	Pop, Klasika, Rock
Bezpečnost	Používejte pouze s 12V DC; pojistku vyměňte za stejný typ a hodnotu
Údržba	Čistěte měkkým suchým hadříkem; vyhněte se kapalinám

Často kladené otázky - OV-CR-422 Overmax

Proč se jednotka nezapíná?

Zkontrolujte, zda je zapnuté zapalování auta a napětí je stabilní (12V DC). Ověřte, že není spálená pojistka; v případě potřeby ji vyměňte za stejný typ a proudovou hodnotu.

Ze reproduktorů není žádný zvuk.

Ujistěte se, že je hlasitost zvýšená a není ztlumená. Zkontrolujte připojení reproduktorů, zda nedošlo ke zkratu. Upravte nastavení Basů, Výšek, Vyvažení nebo Přední/zadní.

Příjem rádia je šumivý nebo slabý.

Ujistěte se, že je anténa pevně připojena. Zkuste ručně upravit frekvenci nebo použijte automatické vyhledávání. Můžete být příliš daleko od stanice nebo v oblasti s rušením.

Hlasitost je velmi nízká i při maximálním nastavení.

Zkontrolujte, zda nejsou reproduktory ve zkratu. Pokud je prostředí příliš horké, nechte jednotku vychladnout a zkuste to znovu. Také se ujistěte, že je funkce Loudness vypnutá, pokud není potřeba.

USB nebo SD karta nepřehrává.

Znovu vložte USB/SD kartu. Ujistěte se, že je karta správně naformátována (FAT32) a obsahuje podporované zvukové soubory (MP3/WMA). Zkuste jinou kartu, abyste vyloučili problémy s kartou.

Dálkové ovládání nefunguje.

Vyměňte baterii v dálkovém ovladači. Ujistěte se, že mezi dálkovým ovladačem a přijímačem na jednotce nejsou žádné překážky. Namiřte dálkový ovladač přímo na přední panel.

Jak nastavím hodiny?

Krátce stiskněte CLK na dálkovém ovladači pro zobrazení času, poté dlouze stiskněte, dokud nezačnou blikat hodiny. Použijte VOL+ pro zvýšení a VOL- pro snížení hodin/minut. Krátce stiskněte CLK pro potvrzení a počkejte 10 sekund.

Jak naprogramovat předvolby rádia?

Vyberte požadované pásmo (FM1/FM2/FM3) pomocí BAND. Nalaďte stanici ručně nebo použijte AMS pro automatické vyhledávání a ukládání. Poté stiskněte a podržte číselné tlačítko (1-6) pro uložení aktuální stanice.

Přední panel je uvolněný nebo se neodpojuje.

Stiskněte tlačítko Release pro odemknutí panelu. Měl by se automaticky sklopit. Pokud se zasekne, jemně s ním pohněte. Netlačte na něj, aby nedošlo k poškození.

Funkce RDS (AF/TA) nefungují.

Ujistěte se, že stanice vysílá RDS data. V režimu rádia opakovaně stiskněte VOL pro přepínání nastavení AF ZAP/VYP a TA ZAP/VYP. Pomocí tlačítka RDS na dálkovém ovladači vyberte PTY nebo další možnosti.

NÁVOD K OBSLUZE OV-CR-422 Overmax

* Tato jednotka je právě k dispozici pro 12V/DC zařízení.

* Prosím nainstalujte jednotku správným způsobem podle tohoto návodu, aby nedošlo ke zkratu, který může vést k poškození.

* Pozměněný pojistka musí být stejného typu a intenzity.

* Nenechte neizolované části v jednotce, aby nedošlo ke zkratu nebo elektronickému šoku.

* Hlasitost by měla být na přiměřené úrovni, aby se zajistila bezpečná jízda.

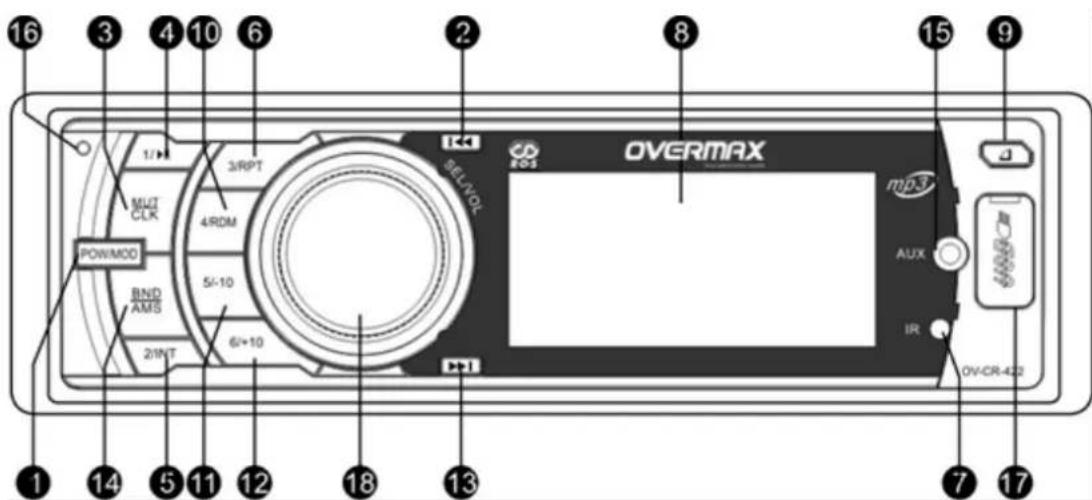

DIAGRAM PANELU FUNKCÍ:

1. Tlačítko napájení a tlačítko režimu: Změna režimu / Zrušit telefon.

2. Tlačítko: Předchozí / Automatické skenování.

3. CLK / MUT Tlačítko: Digitální zobrazení hodin a Mute.

4. 1/▶II Tlačitko: Přednastavené stanice / Pauza / Přehrávání.

5. 2/INT Tlačítko: Aktuální stanice / Přehrávaná píscň.

6. 3/RPT Tlačítko: Aktuální stanice / Opakovat přehrávání.

7. Přijímač dálkového ovládání.

8. LCD Displej.

9. Uvolňovací tlačítko: Otevřete přední stranu panelu nebo uvolněte panel.

10. 4/RDM Tlačitko: Aktuální stanice / Náhodné přehrávání.

11. 5/-10 Tlačítko: Aktuální stanice / predešlým deset písní, stiskněte toto tlačítko a bude zpět načten poslední soubor.

12. 6 / +10 Tlačítko: Aktuální stanice / Dalších deset písní, stiskněte toto tlačítko a přejděte na další soubor.

13. ▶▶▶ Tlačítko: Další / Automatické skenování.
14. BAND / AMS Tlačítko: Přepínání pásma / Připojení telefonu, AMS: Pamět' aktuálních stanic.
15. AUX input
16. MIC: Připojení mikrofonu. (Pokud má funkci Bluetooth).
17. USB: Připojení USB hardwaru.
18. VOL / SEL Knob: BAS-TRE-BAS-FAD (AF TA WITH RDS FUNKCE)
19. -LOUD-DSP-DX-ST

ČÁST 1. HLAVNÍ FUNKCE

1.1 SD / MMC / USB FUNKCE PŘEHRÁVÁNÍ.

1.2 FM SYSTEM ELEKTRONICKÉHO LADĚNÍ.

1.3 PAMĚT AKTUÁLNÍ STANICE.

POKUD MÁ TOTO ZAŘÍZENÍ FM FUNKCI, MŮŽE ULOŽIT DO PAMĚTI AŽ 18 STANIC. (FM: 18)

1.4 ELEKTRONICKÁ KONTROLA HLASITOSTI.

1.5 AUX INPUT.

1.6 VSTUPNÍ voltáž 12V.

1.7 NASTAVENÍ DIGITÁLNÍCH HODIN.

1.8 DÁLKOVÝ OVLADAČ.

1.9 VELKÝ LCD DISPLEJ.

FM pozice bude považována za výchozí nastavení při prvním použití: V dalším případě automaticky přejde na zapamatování pozice (USB, SD / MMC, FM pozice).

(1) Zapnutí: Stiskněte a podržte tlačítko napájení

(2) Vypnutí: Stiskněte a podržte tlačítko napájení během přehrávání.

2.12 NASTAVENÍ HLASITOSTI

Při zapnutí, bude jednotka memoriam úroveň hlasitosti. Při nastavování hlasitosti, se zobrazi na obrazovce "VOL" a úroveň hlasitosti. Stisknutím libovolného tlačítka vyjdete z aktuální pozice.

(1) Zvýšení hlasitosti: Točte tlačítkem hlasitosti a ta se postupně zvýší až do dosažení úrovně 40.

(2) Snížení hlasitosti: Točte tlačítkem hlasitosti a ta se postupně sníží až do dosažení úrovně 0.
(3) Mute: Během přehrávání (USB, SD / MMC, AUX / FM), stiskněte "MUTE" tlačitko, "MUTE" se zobrazí na obrazovce: stiskněte znovu a zmizí z obrazovky.
(4) BASY, VÝŠKA, VÁHA nastavení, stiskněte tlačítko "VOL" pro nastavení podle následujícího pořadí: BAS-TRE-BAL-FAD.

□ BASY, Press Stiskněte tlačítko "VOL" do zobrazení "BAS" na obrazovce, otočte "VOL" tlačítkem pro zvýšení, nebo pro snížení. Je možné nastavit úroveň od "-7" do "7".

□ VÝŠKA: Stiskněte tlačítko "VOL" do zobrazení "TRE" na obrazovce, otočte "VOL" tlačítkem pro zvýšení, nebo pro snížení. Je možné nastavit úroveň od "-7" do "7" ..

☐ VÁHA PRAVÁ / LEVÁ STRANA: Stiskněte tlačítko "VOL" do zobrazení "BAL" na obrazovce, otočte "VOL" tlačítkem pro zvýšení, nebo pro snížení. Je možné nastavit úroveň od "-15" do "15".

(5) VÁHA VPŘEDU / VZADU: Stiskněte tlačítko "VOL" do zobrazení "FAD" na obrazovce, otočte "VOL" tlačítkem pro zvýšení, nebo pro snížení. Je možné nastavit úroveň od "-15" do "15".

(6) LOUD ADJUST:

Stiskněte tlačitko hlasitosti, dokud se nezobrazí "LOUD OFF" na obrazovce, točíte tlačitkem hlasitosti, dokud se nezobrazí "LOUD ON" na obrazovce.

2.1.3 PŘEHRÁVÁNÍ / PAUZA

(1) Pauza: Stiskněte "▶▶1" pokud chcete přehrávání pozastavit a "Pauza" se objeví na displeji.
(2) Přehrávání: Stiskněte "▶"lačítko znovu a vraťte se do přehrávání.

2.1.4 NASTAVENÍ ČASU & DISPLEJ

Kráte stiskněte tlačítko "CLK" na dálkovém ovladači, a pak ho stiskněte dlouho, pokud chcete vstoupit do pozice nastavení času. Stiskněte tlačítko "VOL +" pro zvýšení a "VOL-" pro snížení hodiny a minuty. Krátkým stiskem tlačítka "CLK" volbu potvrďte. Po dokončení nastavení počkejte 10 sekund a zařízení uložení nastavení a vyjde z aktuální pozice.

2.1.5 ZMĚNA MÓDU.

(1) Jestliže je USB, SD / MMC k dispozici, stiskněte tlačítko "MODE" pro změnu režimu přehrávání v následujícím pořadí. USB-SD-AUX-RADIO, a příslušné označení se zobrazí na obrazovce, USB a SD / MMC mají přednost při přehrávání.
(2) Vložte USB, SD / MMC pro přehrávání příslušného režimu.
(3) Vyberte USB, SD / MMC, a prístroj vstoupí do režimu prehrávání FM.

2.2 FM PŘIJÍMAČ.

Maximální nastavení 18 FM stanic (6 stanic FM1, FM2, FM3)

(1) Změna pásma: v pozici rádia stiskněte tlačítko "BAND" pro změnu pásma v následujícím pořadí; FM1, FM2, FM3 a tato označení se zobrazí na obrazovce.
(2) Automatické skenování: V pozici rádia stiskněte a podržte "AMS" tlačítko, pokud chcete procházet stanice od nejnižší frekvence a stanice budou uloženy do paměti, dokud se tato nenaplní

nebo se nedosáhne nejvyšší frekvence, přístroj bude přehrávat první nastavenou stanici. Během skenování "se zobrazí na obrazovce „SCAN“, stiskněte libovolné tlačitko pro ukončení.

(3) Ruční skenování: stiskněte tlačítko >>> I" nebo "I <<" pokud chcete změnit kmitočet a vyberte požadovanou stanici ..

V pozici rádia stiskněte a držte >>> I" nebo "I <<" pro ruční nastavení, stiskněte a držte >>> I" nebo "I <<" pro rychlé skenování a začne hrát aktuální stanici. Stiskněte libovolné tlačítko pro ukončení (s výjimkou "MUTE" tlačítka) a jednotka zůstane hrát v aktuální frekvenci.

(4) Přednastavené stanice: stiskněte "BAND" a zvolte pásmo stiskněte číslo "1-6" a vyberte přednastavenou stanici ..

(5) RDS funkce.

Můžete ovládat AF, TA, PTY funkce vyhledávání RDS rádia krátkým stiskem tlačítka "VOL" zvolte AF nebo RDS na obrazovce, otočte tlačítkem "VOL" zvolte AF ON pro změnu frekvence RDS nebo AF OFF, otočte tlačítkem "VOL" a zvolte TA ON pro automatické rádiové skenování nebo TA OFF pro ukončení funkce TA.

2.3 MP3/WMA PROVOZ.

V pozici rádia stiskněte tlačítko "MODE" pro nastavení režimů přehrávání z USB, SD / MMC, a AUX-IN, MP3 a WMA se zobrazí na obrazovce v různých režimech přehrávání.

(1) Vyberte: stiskněte >>> I" nebo "I <<" pro hraní následující nebo předchozí písně, stiskněte tlačítko "5" nebo "6" pro hraní následujících 10 nebo předchozích 10 skladeb.

(2) Rychly výběr: / re USB / SD / MMC hraní stiskněte a držte >>> I" nebo "I <<" pro rychly výběr.

(3) Režim přehrávání: Procházení (INT), opakování, náhodné přehrávání, pro USB nebo SD / MMC přehrávání. Stiskněte a podržte "2" pokud chcete vstoupit do funkce prohlížení, stiskněte "3" pro opakování přehrávání a "4" pro náhodné přehrávání. V režimu prohlížení, bude jednotka přecházet na další skladbu po 10 sekundách, stiskněte libovolné tlačítko pro ukončení (s výjimkou "MUTE" tlačítka) a jednotka přehraje aktuální seznam, "TNT", "RPT", "RDM" se zobrazí na obrazovce při prohlížení, náhodném a opakovaném přehrávání skladby.

(4) EQ Funkce: Pro USB / SD / MMC přehrávání stiskněte tlačítko "EQ" na dálkovém ovladači nastavte efekt v tomto pořadí. POP-CLASSIC-ROCK a na obrazovce se zobrazí příslušející označení.

2.4 AUX PROVOZ

Stiskněte tlačítko "MODE" a vstupte do AUX přehrávání a "AUX" se zobrazí na obrazovce, vložte další audio zařízení do "AUX" slotu, v pozici AUX můžete stisknout tlačítko "MODE", pokud chcete změnit režim přehrávání, nebo vložit / vybrat USB / SD / MMC karty pro změnu režimu přehrávání.

2.5 AUTOMATICKÉ OTOČENÍ PŘEDNÍHO PANELU

VYJÍMATELNÝ PANEL (Tlačítko

Stiskněte uvolňovací Tlačítko "a panel se vybere automaticky

ČÁST 3. PORUCHY A ŘEŠENÍ

Pokud nastanou nějaké chyby, pozorně si přečtěte návod a prostudujte si následující tabulku pro kontrolu, nebo kontaktujte přímo prodejce pokud Závady nebo problémy nejsou uvedeny, pomůže vám vyřešit problémy:

PORUCHY	PŘÍČINY A ŘEŠENÍ
VYPNUTÍ	1. Zkontrolujte, zda napětí pracuje normálně, zařízení nesmí pracovat s nestabilním napětím
ŽÁDNÝ ZVUK	1. Zkontrolujte, zda je hlasitost na normální úrovni, najdete v příručce.
HLUK	1. Zkontrolujte, zda se anténa připojuje k jednotce pevně, 2. Auto může být daleko od rozhlasové stanice, není přijímán žádný signál, 3.Zlá frekvence, nastavte frekvenci ručně nebo automaticky; 4. Auto je v rušivé poloze.
NÍZKÁ HLASITOST	1. Zkontrolujte reproduktory 2. Teplota prostředí je příliš vysoká, nechte chvíli odpočívat a zkuste to znovu.
USB / SD / MMC pozice nedostupná	1. Znovu zapojte USB / SD / MMC karty, 2. Zkontrolujte USB / SD / MMC karty

ČÁST 4. HLAVNÍ ZNAKY

4.1 LADĚNÍ

MÓD	STANDARD	FM POZICE
SI4703	ROZSAH LADĚNÍ	87.5MHz 108HMZ
	ANTÉNA	PŘIPOJENÍ ANTÉNY
	CITLIVOST NA REZIDUÁLNI ZVUK	16 DB
	ÚROVEN SIGNÁLU RUŠENÍ	60 DB
	STEREO SEPARACE	39 DB

4.2 MP3 PŘEHRÁVÁNÍ

Úroveň signálu rušení: 76 Db (A)

Frekvence: 20Hz-20KHz

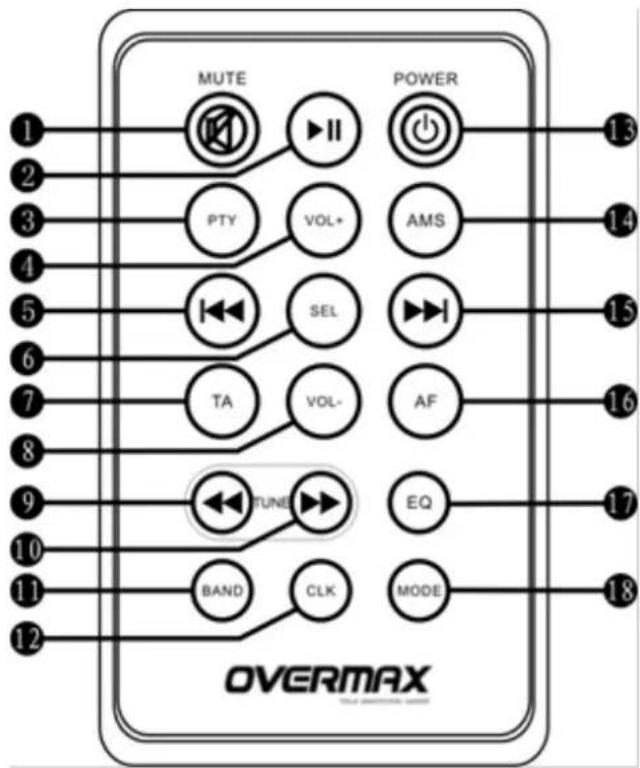

ČÁST 5. DÁLKOVÉ OVLÁDÁNÍ

5.1 PROVOZ DÁLKOVÉHO OVLÁDÁNÍ

1	MUTE	10	Rychlý posun vpřed / FM výběr stanice
2	PAUZA / přehrávání	11	Změna pásma
3	RDS volba výkonu	12	hodiny
4	Nastavení hlasitosti +	13	tlačítko napájení
5	Předchozí / Automatické skenování	14	Uložení stanice do paměti
6	výběr výkonu	15	Další / Automatické skenování
7	RDS automatické skenování	16	RDS změna frekvence
8	Nastavení hlasitosti -	17	výběr efektu
9	Rychle zpět / FM výběr stanice	18	Změna módu

Tento obrázek je jen ilustrační.

Slovenčina

MANUÁL PRE AUTORÁDIO

AUTORÁDIO/MP3 PREHRÁVAČ (S USB / SD ČÍTAČKOU)

POZNÁMKY

① BASY, Press Stlačte tlačidlo "VOL" do zobrazenia "BAS" na obrazovke, otočte "VOL" tlačidlom pre zvýšenie, alebo pre zníženie. Je možné nastavit' úroveň od "-7" do "7".

② VÝŠKA: Stlačte tlačidlo "VOL" do zobrazenia "TRE" na obrazovke, otočte "VOL" tlačidlom

pre zvýšenie, alebo pre zníženie. Je možné nastavit' úroveň od "-7" do "7".

③ VÁHA PRAVÁ/ L'AVÁ STRANA: Stlačte tlačidlo "VOL" do zobrazenia "BAL" na obrazovke, otočte "VOL" tlačidlom pre zvýšenie, alebo pre zníženie. Je možné nastavit' úroveň od "-15" do "15".
④VÁHA VPREDU/ VZADU: Stlačte tlačidlo "VOL" do zobrazenia "FAD" na obrazovke, otočte "VOL" tlačidlom pre zvýšenie, alebo pre zníženie. Je možné nastavit' úroveň od "-15" do "15".
⑤LOUD ADJUST:

Stlačte tlačidlo hlasitosti kým sa nezobrazí "LOUD OFF" na obrazovke, točíte tlačidlom hlasitosti kým sa nezobrazí "LOUD ON" na obrazovke.

2.1.3 PREHRÁVANIE/ PAUZA

Úroveň signálu rušenia: 76 Db (A)

Frekvencia: 20Hz-20KHz

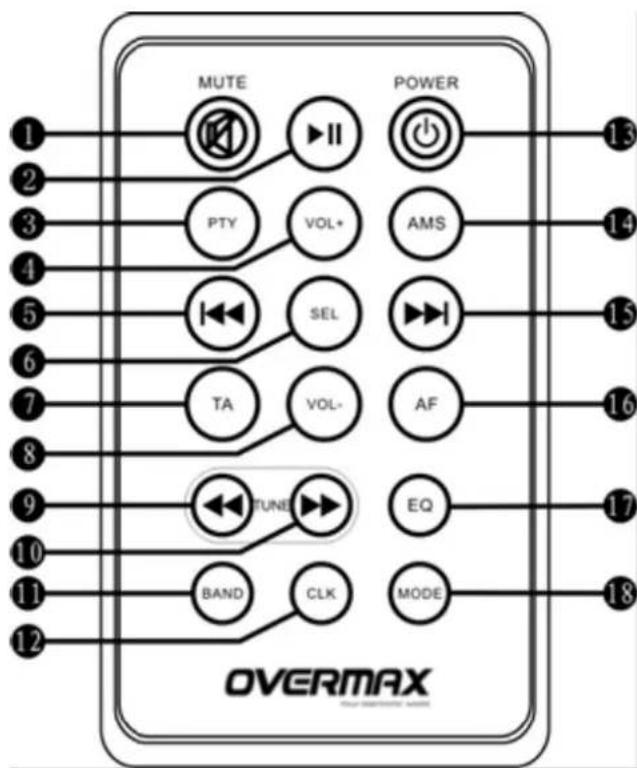

ČASŤ 5. DIALKOVÉ OVLÁDANIE

5.1 PREVÁDZKA DIAŁKOVÉHO OVLÁDANIA
