OV-CR-417B - Gps Overmax - Bezplatný návod k obsluze

Typ	Autorádio / USB/SD/MP3/FM přehrávač
Značka	Overmax
Model	OV-CR-417B
Napájení	12V DC (záporné uzemnění)
Impedance reproduktorů	4Ω - 8Ω
Rozsah FM frekvence	87,5 MHz - 108 MHz
Mezifrekvence	10,7 MHz
Odstup signálu od šumu (S/N)	≥ 50 dB
Oddělení kanálů	≥ 50 dB (1 kHz)
Harmonické zkreslení	≤ 5%
Frekvenční odezva	100 Hz - 10 kHz (+6 dB)
Média pro přehrávání	USB, SD/MMC karta, AUX vstup
Rádiové pásma	FM1, FM2, FM3
Od ním atelný panel	Ano
Funkce ztlumení	Ano
Zobrazení hodin	Ano, volitelný 12/24 hodinový režim
Přijímač dálkového ovládání	Ano
Předvolby ekvalizéru	Ano (BAS, TRE, BAL, FAD, LOD, EQ)
Konektor výstupu reproduktorů	ISO konektor (8 pinů)
Anténní vstup	Ano, s výstupem pro napájení antény
Instalace	DIN velikost s podpěrou a upevňovacím dílem
Hodnota pojistky	Použijte stejnou specifikaci jako originál

Často kladené otázky - OV-CR-417B Overmax

Jak nastavím hodiny na mém Overmax OV-CR-417B?

Krátce stiskněte tlačítko CLK pro zobrazení času. Dlouhým stiskem vstoupíte do nastavení hodin, otáčením knoflíku hlasitosti nastavte hodiny. Krátce stiskněte znovu pro nastavení minut, otáčením knoflíku nastavte. Dlouhým stiskem během nastavení hodin přepínejte mezi 12/24 hodinovým režimem.

Proč není z reproduktorů žádný zvuk?

Zkontrolujte připojení napájení (žlutý a červený vodič). Ujistěte se, že vodiče reproduktorů nejsou přerušené. Ověřte, že USB nebo SD karta obsahuje přehrávatelné audio soubory (MP3/WMA). Pokud jsou kontakty karty nebo USB znečištěné, očistěte je alkoholem.

Jak odpojím přední panel?

Krátce stiskněte tlačítko pro odpojení panelu (tlačítko s ikonou) na panelu. Panel se uvolní z jednotky. Pro opětovné připevnění zarovnejte a pevně stiskněte, dokud nezaklapne.

Jak mohu předvolit rozhlasové stanice?

V režimu rádia dlouze stiskněte tlačítko MEN/AS.PS pro automatické vyhledávání a uložení stanic. Alternativně ručně nalaďte stanici, poté dlouze stiskněte knoflík hlasitosti pro uložení. Otáčením knoflíku vyberte číslo předvolby a krátce stiskněte pro potvrzení.

Co mám dělat, pokud LCD nezobrazuje?

Zkontrolujte, že žlutý vodič je připojen k baterii+ a pojistka červeného vodiče je neporušená. Očistěte konektor panelu čistým alkoholem. Pokud stále nefunguje, jednotka může vyžadovat servis.

Jak přehrávat hudbu z USB jednotky?

Vložte USB jednotku do USB slotu (12). Systém automaticky přehraje soubory MP3/WMA. Logo USB bude blikat. Pomocí ▶▶/◀◀ přecházejte mezi skladbami, dlouhým stiskem pro rychlé přetáčení vpřed/vzad.

Mohu upravit nastavení zvuku?

Ano. Krátce stiskněte tlačítko MEN, dokud se nezobrazí 'SEL'. Poté otáčením knoflíku hlasitosti procházejte BAS (bas), TRE (výšky), BAL (vyvážení), FAD (fader), LOD (hlasitost) a EQ (předvolby ekvalizéru). Každý nastavte otáčením knoflíku.

Jaký typ napájení tato jednotka potřebuje?

Vyžaduje 12V DC autobaterii se záporným uzemněním. Žlutý vodič je pro paměť (trvalé +12V), červený pro spínaný +12V od zapalování a černý pro uzemnění.

Jak resetuji systém, pokud zamrzne?

Dlouze stiskněte tlačítko Reset (pokud je k dispozici) nebo na několik sekund odpojte napájení. Systém by se měl restartovat. Zajistěte stabilní napájení, abyste předešli zamrzání.

Jaká je doporučená impedance reproduktorů?

Jednotka je navržena pro reproduktory s impedancí 4Ω až 8Ω. Použití nižší impedance může poškodit zesilovač.

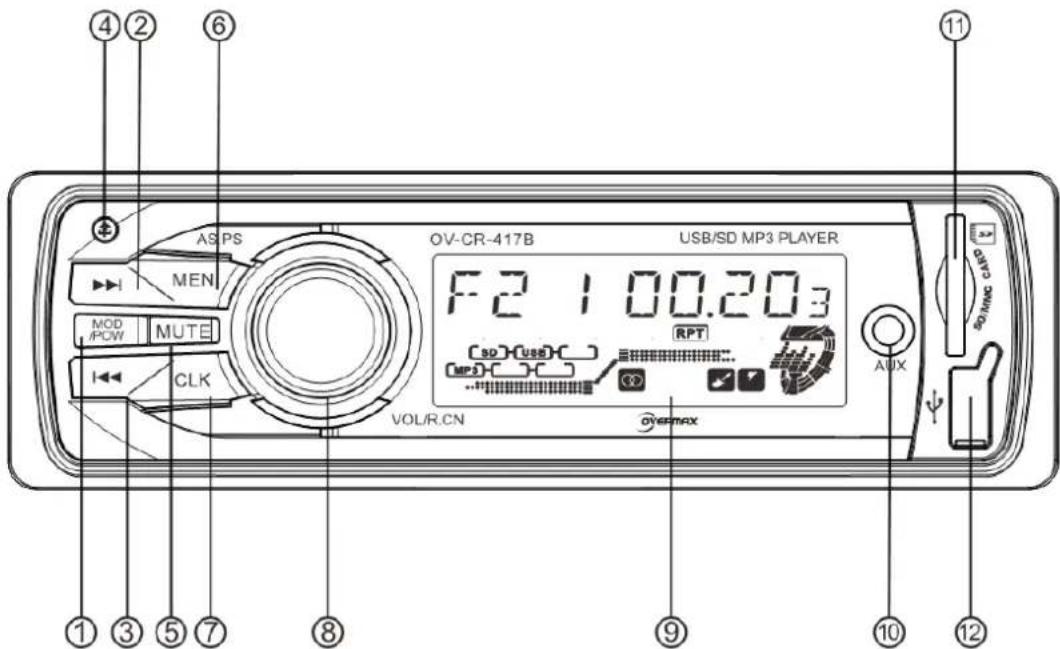

NÁVOD K OBSLUZE OV-CR-417B Overmax

1. Power / Mode (On / režimy)
2. Forward (vpřed)
3. Backward (nazpátek)
4. Detach Pannel Key (odstranění panelu)
5. MUTE (ztlumení)
   6.MEN/AS.PS
6. Clock (hodiny)
7. . Rotary Volume (Otočný ovladač hlasitosti)
8. LCD displej (LCD)
9. Aux in (port externí zařízení)
10. SD / MMC Slot pro kartu (port SD / MMC)
11. Konektor USB (USB)

II-Základní režiny

. 1 Power / Mode -zapínač/režimy

Krátkým stisknutí, během zapnutého zařízení, zpustí se možnosti režimů přehrávaní. Zmáčněte a držte abych jste zařízení vypnuly. Když je zařízení vypnuto, stiskněte jej pro zapnutí

1. Forward – do predu

: V režimu rádia stiskem automaticky vyhledávat stanice (zpět). Dlouhý stisk aktivuje manuální vyhledávání. V hudebním režimu krátký stiskem se přehraje poslední přehrávaná skladba a dlouhýmstiskem - návrat o 10 skladeb.

1. Backward - dozadu

: V režimu rádia stiskem automaticky vyhledávat stanice (dopředu). Dlouhý stisk aktivuje manuální vyhledávání. V hudebním režimu krátkým stiskem se přehraje další stopa, a dlouhým stiskem - 10 skladeb vpřed.

1. Detach Pannel Key – tlačítko odstranění panelu

Krátkým stisknutím sejměte panel.

5.MUTE - ztišení

Krátkým stisknutím vypnete zvuk. Stiskněte znovu pro obnovení předchozí hlasitost.

6.MEN/AS.PS

Stiskněte a změňte funkce --- BAND SEL SEL --- (LCD displeji se zobrazí jejich zkratky), a pak stiskněte tlačítko pro potvrzení hlasitosti (Volume / R.CN knoflík) a nastavte otáčením funkci. V režimu rádia, bude dlouhý stisk automaticky vyhledávat stanice a programu.

1. Clock buton - hodiny

Krátkým stiskem se zobrazí aktuální čas. Dlouhým stisknutím tlačítka přejdete do nastavení času a ovladač hlasitosti použijte aby jste nastavily hodiny. Dalším stisknutím tlačítko se přenesete na nastavení minut. (rovněž za pomoci ovladače hlasitosti)

1. Volume / R.CN - ovladač hlasitosti

Můžete nastavit hlasitost otáčením kulatého voliče. V režimu rádia krátký stisk umožňuje výběr rozhlasových stanic (otočením tlačítka vyberte požadovanou stanici). Dlouhým tiskem můžete změnit číslo zapsané stanice ( otáčejte tlačítkem do požadované číselné řady a krátkým stiskem mu připisujete hodnotu). W režimu hudby stisk změní funknci INT/RPT/RDM a dlouhé stisknutí umožní výběr čísla (otáčením tlačítka na požadované číslo stopy- po 5 sekundách automaticky začne přehrávat

1. LCD displej - LCD

Zobrazuje informace o funkcích, stanice, atd.

10.Aux IN

Port pro externí zařízení.

. 11 SD / MMC slot - Slot pro paměťovou kartu

Vložte paměťovou kartu SD nebo MMC. Systém automaticky otevře na něm nacházející hudbu

1. Port USB - USB port

Vložte zařízení USB do portu. Systém automaticky otevře na něm nacházející

hudbu

III-RADIO OPERACE

Prvně Stiskněte tlačítko MEN/ AS.PS na panelu vyberte vlnovou délku (BAND), poté stiskněte tlačítko hlasitosti pro volbu funkce a otáčením pro změnu pásma takto:

FM1→FM2→FM3

1. Stiskněte a podržte tlačítko ▶▶ nebo ◀◀ ručně vyhledávat stanice, krátkým stisknutím ◀◀ nebo ▶▶ budou automaticky vyhledávany.
2. V režimu rádia, stiskněte krátce a pak zase otáčejte tlačítko hlasitosti aby jste změnily stanici, dlouhým stiskem nahraje se právě hrající stanici (otočte tlačítko hlasitosti co chcete uložit a stiskněte krátce pro potvrzení).
3. V režimu rádia, stiskněte krátce tlačítko MEN / AS.PS pro změnu pásma. Dlouhý stisk bude skenovat vlny pro hledání stanice a automaticky je bude zaznamenávat.

IV-MP3 OPERACE

1. Systém bude automaticky hrát skladby, které jsou na SD / MMC kartě nebo USB disk zapojený do USB. Během přehrávání se na displeji zobrazí logo USB a při přehrávání SD / MMC logo .
2. Krátce stiskněte tlačítko ▶▶ nebo ◀◀ bude hrát předchozí / další skladbu, zatímco dlouhý – znamená pohyb vzad / vpřed o 10 skladeb.

V-Funkce hodin

Krátkým stiskem se zobrazí aktuální čas. Dlouhým stisknutím tlačítka přejdete do nastavení času a otáčením ovládaní hlasitosti nastavíte hodiny. Dalším stiskem tlačítka zmůžete nastavovat minuty (rovněž s pomoci ovládaní hlasitosti)

VI-SPECIFIKACE

Rádio Sekce:

Frekvence 87.5MHz-108MHz

Střední frekvence 10.7MHz

Odstup signál šum (S / N) ---- ≥ 50 dB

Oddíl přehrávání hudby:

Odstup signál šum (S / N) ---- ≥ 50 dB

Odstup kanálů (1kHz) —————— ≥ 50 dB

Napětí harmonické zkreslení ---- - ≤ 5%

Frekvence 100Hz-10kHz (+6 dB)

Zesilovací sekce:

Impedance reproduktoru 4Ω-8Ω

Výstupní výkon-30Wx4

---- Napájení 12V DC autobaterie (zem připojení ;)

Pozor:

Při výměně pojistek, vyberte pojistku stejné specifikace. Nepoužívejte jiný typ pojistky.

VII. Instalační schéma

1. Před instalací hlavní jednotky, umístěte jej do požadované polohy a poté připojte kabel reproduktoru a napájecí kabely a zkuste jak pracuje

2. Když zařízení pracuje správně, nainstalujte zařízení pomoci dalších obrázků

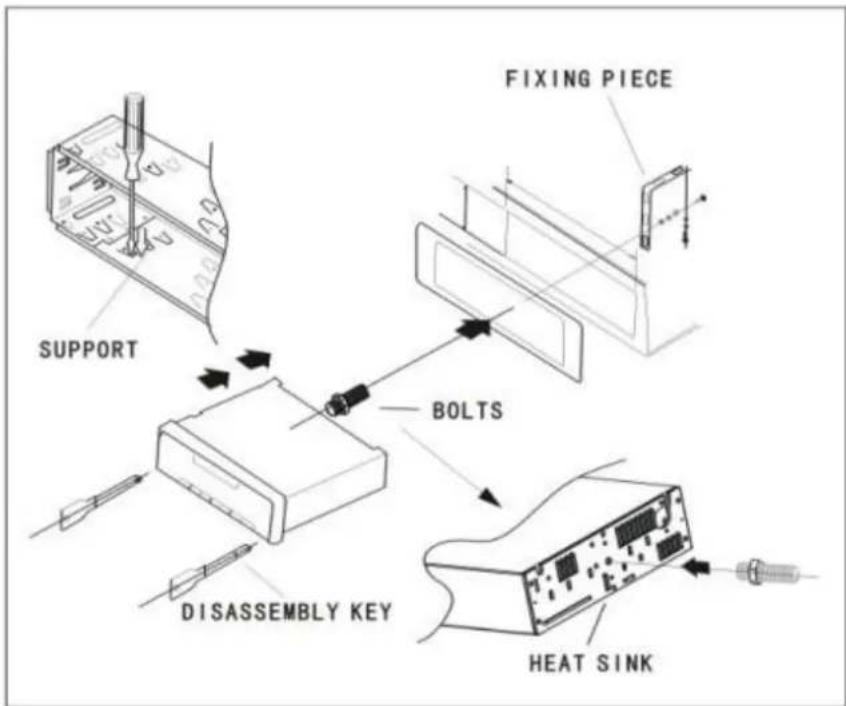

○ Instalace hlavní jednotky

1. Nainstalujte rám (support) v palubní desce auta, a pak ohněte upínací rám
2. Připojte napájecí kabel a kabel reproduktoru, a potom připojit k palubní desce pomocí montážní sady (fixing piece).
3. Vložte konektor antény, dokonce zmáčkněte a utáhněte pevně matice.

○ Odinstalování hlavní jednotku

Vložte dva klíče demontážní do levé a pravé dírky aby jste odblokovaly hlavní jednotku, dále jej vytáhněte z rámu a odpojte kabely vč. Antény.

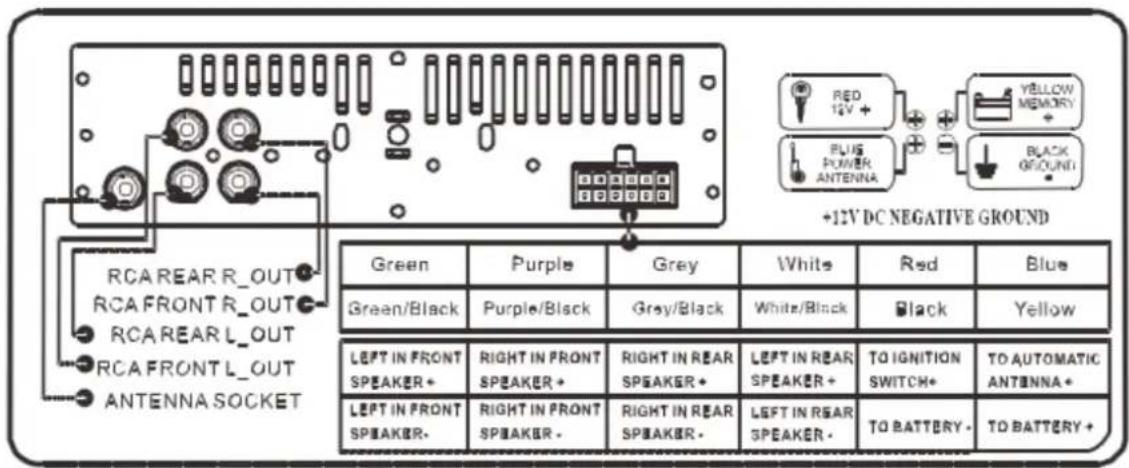

VIII- SCHÉMA

Red - červená

Yellow (memory) - žlutá (pamčt')

Blue (Power antenna) - modrá (napájení antény)

Black (Ground) - černý (zem)

Antena socket - zásuvka antény

12 DC negative ground - 12 DC uzemnění

Green - zelená

Purple - fialová

Grey - šedá

White - bílá

Red - červená

Blue - modrá

Greek/black - zelená a černá

Purple / black - purple-black

Grey / black - šedo-černá

White/black - bílá a černá

Black - černá

Yellow - žlutá

Left in front speaker - levý prední reproduktor

Right in front speaker - Pravý přední reproduktor

Right in rear speaker - Pravý zadní reproduktor

Left in rear speaker - levý zadní reproduktor

To ignition switch - až k bodu

To automatic antenna - anténa automaticky

To battery – do baterie

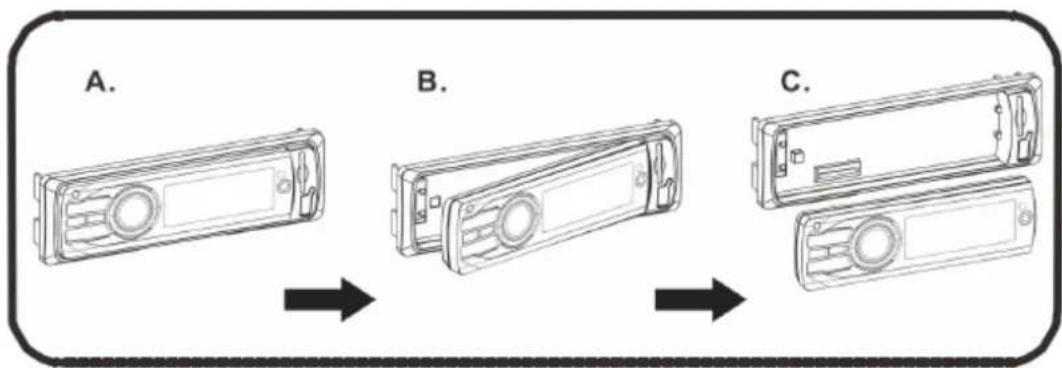

IX-Odpojení panelu

Problém	Způsobit	Řešení
Displej nefunguje	4. Žlutý vodič není připojen ke kladnému pólu baterie.5. Červená pojistka přepalcna6. Konektor panelu je zašpiněn	Ujistěte se, že žlutý vodič je připojen ke kladnému pólu baterie.Vyměňte pojistku.Vyčistěte kontakty z čistého lihu/alkoholu
Není slyšet žádný zvuk	5. Chyba napájení6. Pojistka reproduktor je přepalena7. SD / MMC karty nebo USB disk nemá soubor ve správném formátu.8. Kontakty SD / MMC karty nebo USB disku jsou špinavé	Připojte napájecí kabel.Připojte reproduktorové kabely.Zkontrolujte obsah SD / MMC karty nebo USB disk.Vyčistěte kontakty z čistého lihu/alkoholu
Zkreslení zvuku	3. Přiliš velký odpor.4. Špatné připojení antény	Vyměňte napájecí zdroj.Připojte anténní konektor správně.
Přehrávání mono	3. Jeden z kabelu reproduktoru je otevřený4. Integrovaná podpora systém je poškozena.	Připojte reproduktorové kabely.Vyměňte zesilovač IC.

Poznámka: Specifikace podléhají změnám bez předchozího upozornění.

Slovenčina

I-Ovládací panel

1. Power / Mode (On / režimy)
2. Forward (vpred)
3. Backward (naspät')
4. Detach Pannel Key (odstránenie panelu)
5. MUTE (stíšenie)
   6.ME N/AS.PS
6. Clock (hodiny)
7. . Rotary Volume (Otočný ovládač hlasitosti)
8. LCD displej (LCD)
9. Aux in (port externé zariadenia)
10. SD / MMC slot pre kartu (port SD / MMC)
11. Konektor USB (USB)

II-Základné rezinu

. 1 Power / Mode -zapínač/režimy

Krátkym stlačení, počas zapnutého zariadenia, zpustí sa možnosti režimov prehrávania. Zmáčněte a držte aby som ste zariadenie vypli. Ked' je zariadenie vypnuté, stlačte ho pre zapnutie

1. Forward - do predu

Krátkym stlačením odstráňte panel.

5.MUTE - stíšenie

Stlačte a zmeňte funkcie --- BAND SEL SEL --- (LCD displeji sa zobrazí ich skratky), a potom stlačte tlačidlo pre potvrdenie hlasitosti (Volume / R.CN gombík) a nastavte otáčaním funkciu. V režime rádia, bude dlhé stlačenie automaticky vyhl'adávat' stanice a programu.

1. Clock buton - hodiny

Krátkym stlačením sa zobrazí aktuálny čas. Dlhým stlačením tlačidla prejdete do nastavenia času a ovládač hlasitosti použite aby ste nastavili hodiny. Ďalším stlačením tlačidla sa prenesiete na nastavenie minút. (Tiež za pomoci ovládača hlasitosti)

1. Volume / R.CN - ovládač hlasitosti

Napätie harmonické skreslenie - ≤ 5%

Frekvencia 100Hz-10kHz (+6 dB)

Výstupný výkon----- 30Wx4

Vložte dva kl'úče demontážne do l'avej a pravej dierky aby ste odblokovali hlavnú jednotku, d'alej ho vytiahnite z rámu a odpojte káble vr. Antény.

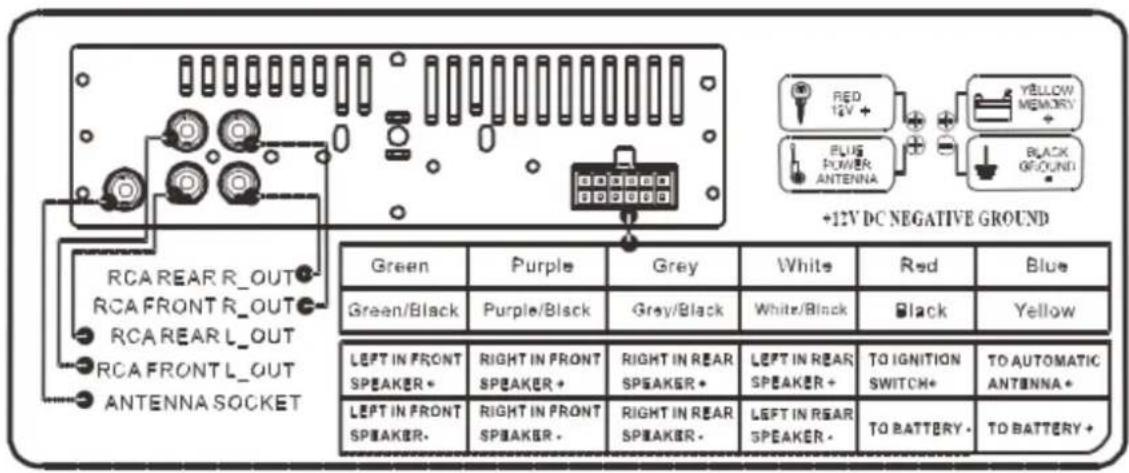

VIII-SCHÉMA

Red - červená

Yellow (memory) - žltá (pamät)

Blue (Power antenna) - modrá (napájanie antény)

Black (Ground) - čierny (zem)

Antena socket - zásuvka antény
