OV-CR-417B - Gps Overmax - Bezplatný návod na obsluhu

Typ	Autorádio / USB/SD/MP3/FM prehrávač
Značka	Overmax
Model	OV-CR-417B
Napájanie	12V DC (negatívne uzemnenie)
Impedancia reproduktorov	4Ω - 8Ω
Frekvenčný rozsah FM	87.5 MHz - 108 MHz
Medzifrekvencia	10.7 MHz
Odstup signálu od šumu	≥ 50 dB
Odstup kanálov	≥ 50 dB (1 kHz)
Harmonické skreslenie	≤ 5%
Frekvenčná odozva	100 Hz - 10 kHz (+6 dB)
Prehrávacie médiá	USB, SD/MMC karta, AUX vstup
Rádiové pásma	FM1, FM2, FM3
Odniteľný panel	Áno
Funkcia stíšenia	Áno
Zobrazenie hodín	Áno, voliteľné 12/24 hodín
Prijímač diaľkového ovládania	Áno
Predvoľby ekvalizéra	Áno (BAS, TRE, BAL, FAD, LOD, EQ)
Konektor výstupu reproduktorov	ISO konektor (8 pinov)
Anténny vstup	Áno, s výstupom pre napájanú anténu
Inštalácia	Rozmer DIN s podperou a upevňovacím dielom
Hodnota poistky	Použite rovnakú špecifikáciu ako originál

Často kladené otázky - OV-CR-417B Overmax

Ako nastavím hodiny na mojom Overmax OV-CR-417B?

Krátko stlačte tlačidlo CLK na zobrazenie času. Dlhým stlačením vstúpite do nastavenia hodín, otáčaním gombíka hlasitosti nastavte hodinu. Krátkym stlačením znova nastavte minúty, otáčaním gombíka nastavte. Počas nastavovania hodín dlhým stlačením prepínate medzi 12/24 hodinovým režimom.

Prečo nie je žiadny zvuk z reproduktorov?

Skontrolujte pripojenia napájania (žltý a červený vodič). Uistite sa, že vodiče reproduktorov nie sú prerušené. Overte, či USB alebo SD karta obsahuje prehrávateľné zvukové súbory (MP3/WMA). Vyčistite kontakty karty alebo USB alkoholom, ak sú znečistené.

Ako odpojím predný panel?

Krátko stlačte tlačidlo odpojenia panelu (tlačidlo s ikonou) na paneli. Panel sa uvoľní z jednotky. Na opätovné pripojenie zarovnajte a pevne stlačte, kým nezacvakne.

Ako môžem prednastaviť rozhlasové stanice?

V režime rádia dlho stlačte tlačidlo MEN/AS.PS na automatické vyhľadanie a uloženie staníc. Alebo manuálne naladite stanicu, potom dlho stlačte gombík hlasitosti na jej uloženie. Otáčaním gombíka vyberte predvoľbu a krátkym stlačením potvrďte.

Čo mám robiť, ak LCD displej nič nezobrazuje?

Skontrolujte, či je žltý vodič pripojený na batériu+ a poistka červeného vodiča je neporušená. Vyčistite konektor panelu absolútnym alkoholom. Ak stále nefunguje, jednotka môže vyžadovať servis.

Ako prehrám hudbu z USB kľúča?

Vložte USB kľúč do USB slotu (12). Systém automaticky prehrá MP3/WMA súbory. Logo USB bude blikať. Pomocou ▶▶/◀◀ prechádzajte skladbami, dlhým stlačením rýchlo vpred/späť.

Môžem upraviť nastavenia zvuku?

Áno. Krátko stlačte tlačidlo MEN, kým sa nezobrazí 'SEL'. Potom otáčajte gombíkom hlasitosti, aby ste prechádzali medzi BAS (bas), TRE (výšky), BAL (vyváženie), FAD (fader), LOD (hlasitosť) a EQ (predvoľby ekvalizéra). Každý parameter upravte otáčaním gombíka.

Aký typ napájania táto jednotka vyžaduje?

Vyžaduje 12V DC autobatériu s negatívnym uzemnením. Žltý vodič je pre pamäť (trvalé +12V), červený vodič pre zapaľovanie spínané +12V a čierny pre uzemnenie.

Ako resetujem systém, ak zamrzne?

Dlhým stlačením tlačidla Reset (ak je k dispozícii) alebo odpojením napájania na niekoľko sekúnd. Systém by sa mal reštartovať. Zabezpečte stabilné napájanie, aby ste predišli zamrznutiu.

Aká je odporúčaná impedancia reproduktorov?

Jednotka je navrhnutá pre reproduktory s impedanciou 4Ω až 8Ω. Použitie nižšej impedancie môže poškodiť zosilňovač.

NÁVOD NA OBSLUHU OV-CR-417B Overmax

: V režime rádia stlačením automaticky vyhl'adávat' stanice (spät'). Dlhé stlačenie aktivuje manuálne vyhl'adávanie. V hudobnom režime krátky stlačením sa prehrá posledný prehrávaná skladba a dlouhýmstiskem - návrat o 10 skladieb.

1. Backward - dozadu

▶▶: V režime rádia stlačením automaticky vyhl'adávat' stanice (dopredu). Dlhé stlačenie aktivuje manuálne vyhl'adávanie. V hudobnom režime krátkym stlačením sa prehrá d'alšia stopa, a dlhým stlačením - 10 skladieb vpred.

1. Detach Pannel Key - tlačidlo odstránenie panela

Krátkym stlačením vypnete zvuk. Stlačte znovu pre obnovenie predchádzajúcej hlasitost'.

6.MEN/AS.PS

Môžete nastavit' hlasitost' otáčaním okrúhleho voliča. V režime rádia krátke stlačenie umožňuje výber rozhlasových staníc (otočením tlačidla vyberte požadovanú stanicu). Dlhým tlačou môžete zmenit' číslo zapísané stanice (otáčajte tlačidlom do požadovanej číselné rady a krátkym stlačením mu pripisujú hodnotu). W režime hudby stlačenie zmení funknci INT / RPT / RDM a dlhé stlačenie umožní výber čísla (otáčaním tlačidla na požadované číslo stopy-po 5 sekundách automaticky začne prehrávat'

1. LCD displej - LCD

Zobrazuje informácie o funkciách, stanice, atd'

10.Aux IN

Port pre externé zariadenia.

. 11 SD / MMC slot - Slot pre pamät'ovú kartu

Vložte pamät'ovú kartu SD alebo MMC. Systém automaticky otvorí na ñom nachádzajúce hudbu

1. Port USB - USB port

Vložte zariadenie USB do portu. Systém automaticky otvorí na ňom nachádzajúce

hudbu

III-RADIO OPERÁCIE

1. Stlačte tlačidlo MEN / AS.PS na paneli vyberte vlnovú dĺžku (BAND), potom stlačte tlačidlo hlasitosti pre vol'bu funkcie a otáčaním pre zmenu pásma takto:

FM1→FM2→FM3

1. Stlačte a podržte tlačidlo ▶▶ alebo ◀◀ ručne vyhl'adávat' stanice, krátkym stlačením ◀◀ alebo ▶▶ budú automatické vyhl'adávanie.
2. V režime rádia, stlačte krátko a potom zase otáčajte tlačidlo hlasitosti aby ste zmenili stanicu, dlhým stlačením nahrá sa práve hrajúci stanicu (otočte tlačidlo hlasitosti čo chcete uložit' a stlačte krátko pre potvrdenie).
3. V režime rádia, stlačte krátko tlačidlo MEN / AS.PS pre zmenu pásma. Dlhé stlačenie bude skenovat' vlny pre hľadanie stanice a automaticky ich bude zaznamenávat'.

IV-MP3 OPERÁCIE

1. Systém bude automaticky hrat' skladby, ktoré sú na SD / MMC karte alebo USB disk zapojený do USB. Počas prehrávania sa na displeji zobrazí logo USB a USB pri prehrávaní SD / MMC logo .
2. Krátko stlačte tlačidlo ▶▶ alebo ◀◀ bude hrat' predchádzajúcu / d'alšiu skladbu, zatiaľ čo dlhý - znamená pohyb vzad / vpred o 10 skladieb.

V-Funkcia hodín

Krátkym stlačením sa zobrazí aktuálny čas. Dlhým stlačením tlačidla prejdete do nastavenia času a otáčaním ovládanie hlasitosti nastavíte hodiny. Ďalším stlačením tlačidla zmôže nastavovat' minúty (tiež s pomôct' ovládanie hlasitosti)

VI-ŠPECIFIKÁCIA

Rádio Sekcia:

Frekvencia 87.5MHz-108MHz

Stredná frekvencia 10.7MHz

Odstup signál šum (S / N) ---- ≥ 50 dB

Oddiel prehrávanie hudby:

Odstup signál šum (S / N) ---- ≥ 50 dB

Odstup kanálov (1kHz) —————— ≥ 50 dB

Zosilňovacie sekcie:

Impedancia reproduktora 4Ω-8Ω

Pri výmene poistiek, vyberte poistku rovnakej špecifikácie. Nepoužívajte iný typ poistky.

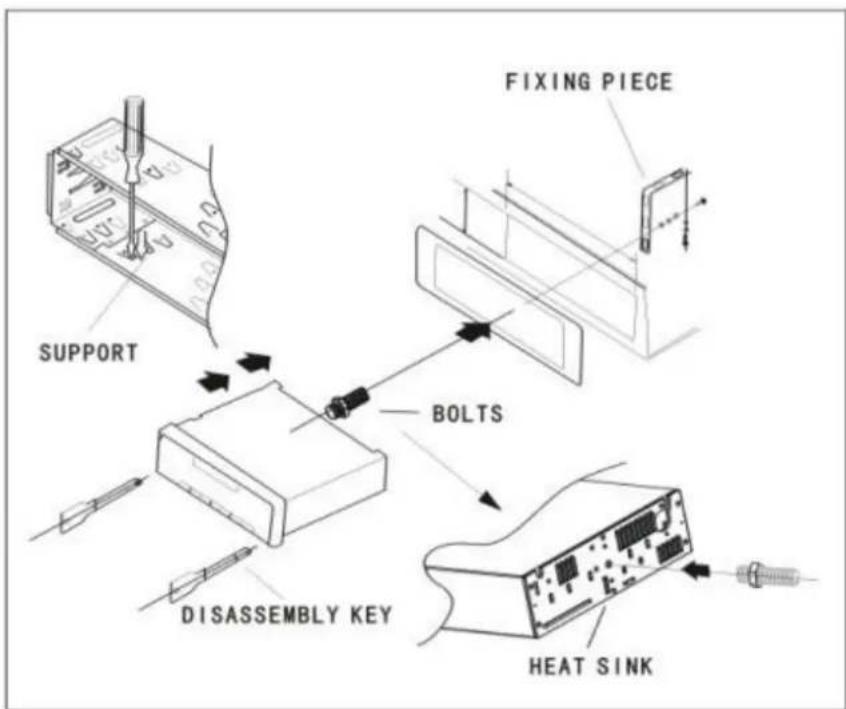

VII. Inštalačné schéma

1. Pred inštaláciou hlavnej jednotky, umiestnite ho do požadovanej polohy a potom pripojte kábel reproduktora a napájacie káble a skúste ako pracuje

2. Ked' zariadenie pracuje správne, nainštalujte zariadenie pomoci d'alších obrázkov

○ Inštalácia hlavnej jednotky

1. Nainštalujte rám (support) v palubnej doske auta, a potom ohnite upínacie rám
2. Pripojte napájací kábel a kábel reproduktora, a potom pripojit' k palubnej doske pomocou montážnej sady (fixing piece).
3. Vložte konektor antény, dokonca stlačte a utiahnite pevne matice.

○ Odinštalovanie hlavnú jednotku

Greek / black - zelená a čierna

Purple / black - purple-black

Grey / black - šedo-čierna

White / black - biela a čierna

Black - čierna

Yellow - žltá

Left in front speaker - l'avý predný reproduktor

Right in front speaker - Pravý predný reproduktor

Right in rear speaker - Pravý zadný reproduktor

Left in rear speaker - l'avý zadný reproduktor

To ignition switch - až k bodu

To automatic antenna - anténa automaticky

To battery - do batérie

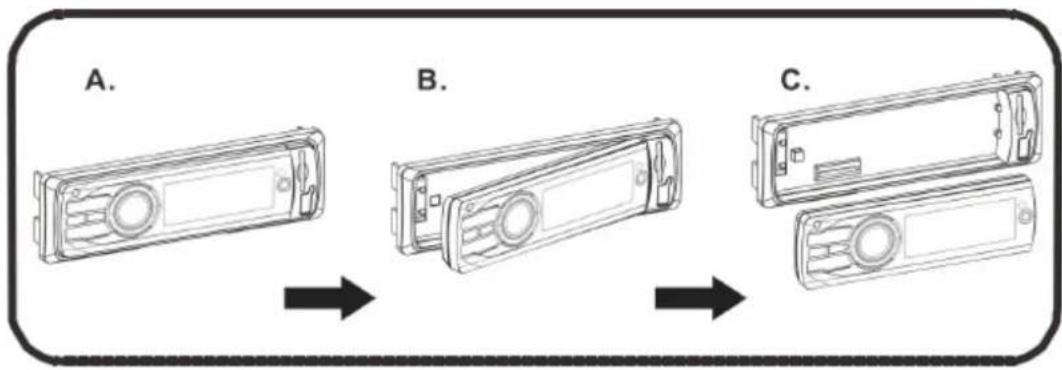

IX-Odpojenie panelu

X-RIEŠENIE PROBLÉMOV

Problém	Spôsobit'	Riešenie
Displcj nefunguje	7. Žltý vodič nie je pripojený ku kladnému pólu batérie.8. Červená poistka prepálená9. Konektor panelu je zašpinený	Uistite sa, že žltý vodič je pripojený ku kladnému pólu batéric.Vymeňte poistku.Vyčistite kontakty z čistého liehu / alkoholu
Nie je počut'žiadny zvuk	9. Chyba napájania10. Poistka reproduktor je prepálená11. SD / MMC karty alebo USB disk nemá súbor v správnom formáte.12. Kontakty SD / MMC karty alebo USB disku sú špinavé	Pripojte napájací kábel.Pripojte reproduktorové káble.Skontrolujte obsah SD / MMC karty alebo USB disk.Vyčistite kontakty z čistého liehu / alkoholu
Skreslenie zvuku	5. Príliš veľký odpor.6. Zlé pripojenie antény	Vymeňte napájací zdroj.Pripojte anténny konektor správne.
Prchrávanic mono	5. Jeden z kábla reproduktora je otvorený6. Integrovaná podpora systém je poškodená.	Pripojte reproduktorové káble.Vymeňte zosilňovač IC.

Poznámka: Špecifikácie podliehajú zmenám bez predchádzajúceho upozornenia.

OVERMAX
