WT-7040SN - Kúrenie Ravanson - Bezplatný návod na obsluhu

Typ produktu	Elektrický ventilátor (Modely: WT-7040SN INOX, WT-7040SN GUN, WT-7050M)
Menovité napätie	220–240 V
Menovitá frekvencia	50 Hz
Menovitý príkon	50 W
Príkon ventilátora	44,00 W
Maximálny prietok vzduchu	58,30 m³/min
Servisná hodnota	1,30 (m³/min)/W
Príkon v pohotovostnom režime	0,00 W
Hladina akustického výkonu ventilátora	65,00 dB(A)
Maximálna rýchlosť vzduchu	3,00 m/s
Nastavenie rýchlosti	3 rýchlosti (1, 2, 3) plus Vypnuté (0)
Oscilácia	Áno, automatické otáčanie okolo vertikálnej osi (tlačidlo prepínania)
Nastavenie sklonu	Áno, nastaviteľné uvoľnením skrutky (10)
Konštrukcia	Motor, zadný kôš, vrtuľa, predný kôš, stĺp, základňa, upevňovacia matica, montážna skrutka, skrutky na upevnenie koša, nastavovacia skrutka, stabilizátor
Čistenie	Odpojte zo siete, utrite vlhkou handričkou a neutrálnym čistiacim prostriedkom; nepoužívajte benzín ani rozpúšťadlá
Bezpečnostné prvky	Nepoužívajte s poškodeným káblom/čepeľami; uchovávajte mimo dosahu vody; nezakrývajte mriežku; deti do 8 rokov musia byť pod dozorom
Určené použitie	Iba na domáce použitie
Norma pre meranie servisnej hodnoty	IEC 60879
Výrobca	RAVANSON Ltd., Sp. z o.o., ul. Mazowiecka 6, 09-100 Płońsk, Poľsko
Servisná sieť	Quadra-Net (www.quadra-net.pl), helplinka 61 853 44 44

Často kladené otázky - WT-7040SN Ravanson

Ako zostaviť ventilátor?

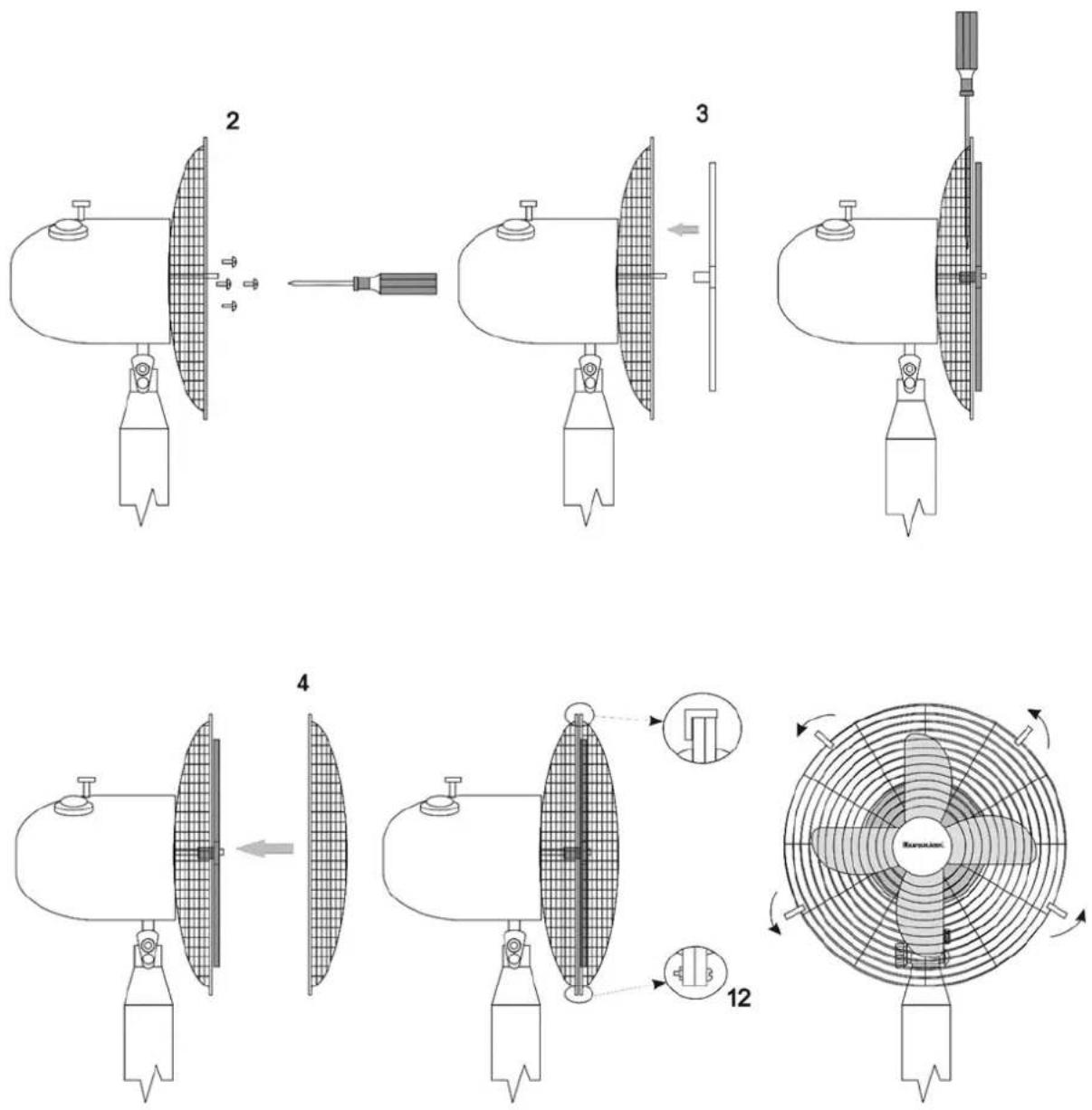

Pozrite si montážny diagram v návode. Pripevnite základňu k stĺpu, potom namontujte motorovú jednotku. Zaistite zadný kôš, vrtuľu a predný kôš pomocou dodaných skrutiek a matíc.

Čo znamenajú nastavenia rýchlosti?

Ventilátor má tri nastavenia rýchlosti: 1 (najpomalšie) až 3 (najrýchlejšie). Poloha '0' vypína ventilátor.

Ako zapnúť osciláciu?

Stlačte tlačidlo na kryte pohonnej jednotky, aby ste povolili automatické otáčanie okolo vertikálnej osi. Vytiahnutím tlačidla vypnete.

Môžem nastaviť sklon hlavy ventilátora?

Áno. Uvoľnite nastavovaciu skrutku (10) na kryte pohonnej jednotky, nastavte požadovaný uhol a skrutku znova utiahnite.

Ako čistiť ventilátor?

Vždy najprv odpojte ventilátor zo siete. Čistite vlhkou (nie mokrou) handričkou s neutrálnym čistiacim prostriedkom. Nepoužívajte benzín ani iné rozpúšťadlá.

Čo robiť, ak ventilátor nenaštartuje?

Skontrolujte napájanie a uistite sa, že je zástrčka správne zapojená. Ak stále nefunguje, kontaktujte autorizovaný servis.

Je bezpečné používať ventilátor v blízkosti vody?

Nie. Nepoužívajte ventilátor v blízkosti vaní, spŕch alebo bazénov. Zabráňte kontaktu s vodou alebo vlhkosťou. Neprevádzkujte s mokrými rukami.

Môžu deti používať tento ventilátor?

Deti mladšie ako 8 rokov nesmú používať ventilátor bez dozoru. Uistite sa, že sa deti nehrajú so spotrebičom. Uchovávajte kábel mimo dosahu.

Aké sú technické špecifikácie ventilátora?

Napätie: 220-240 V, 50 Hz, menovitý príkon: 50 W. Maximálny prietok vzduchu: 58,30 m³/min, hladina hluku: 65 dB(A), maximálna rýchlosť vzduchu: 3,00 m/s. Podrobnosti nájdete v návode.

Kde môžem získať opravárenský servis?

Navštívte www.ravanson.pl pre servisné miesta. Opravy by mal vykonávať autorizovaný personál prostredníctvom siete Quadra-Net (www.quadra-net.pl) alebo volajte 61 853 44 44.

NÁVOD NA OBSLUHU WT-7040SN Ravanson

Blahoprajeme Vám ku nákupu a vítame Vás medzi užívatel'mi výrobkov Ravanson.

Pred prvým použitím zaradenia sa riadne zoznámte s jeho návodom na obsluhu a uchovajte ho pre prípad nutnosti použitia v budúcnosti.

Pred zahájením používania si prečítajte všetky pokyny a výstrahy týkajúce sa bezpečnosti používania.

Nedodržovanie uvedených výstrah týkajúcich sa bezpečnosti a bezpečnostných pokynov môže byť príčinou zásahu elektrickým prúdom, požiaru a /alebo vážneho úrazu.

Uchovajte všetky bezpečnostné výstrahy a pokyny, aby ste ich mohli využívať aj v budúcnosti

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Toto zariadenie môžu používať deti staršie 8 rokov, osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami, osoby bez skúseností a znalostí, pokiaľ sa to koná pod dozorom a v súladu s návodom na používanie zariadenia a tieto osoby pochopili nebezpečenstva spojené s používaním spotrebiča. Deti by sa nemali hrať so spotrebičom. Deti nesmú vykonávať bez dozoru čistenie a údržbu zariadenia.

Deti si neuvedomujú nebezpečenstva, ktoré môžu vzniknút pri používaniu elektrických spotrebičov.

Nepoužívajte zariadenie, pokial' je poškodený vodič napájania.

Nikdy netiahnite za vodič pri vyťahovaniu zástrčky zo zásuvky.

Dávajte pozor, aby sa vodič napájania nedotýkal ostrých hrán, ani sa nenachádzal blízko horkých plôch. Poškodenie vodiča môže byť príčinou úrazu elektrickým prúdom.

Nikdy nestávaj zariadenie na horúce plochy.

Nepoužívajte spotrebič vonku. Nevystavujte spotrebič pôsobeniu dažďa. Chráňte proti vlhkosti. Neobsluhujte zariadenie mokrými rukami.

Neodstraňujte žiadnu časť krytu.

Je treba venovať pozornosť odstávajúcim odevným súčiastkam, dlhým vlasom, ktoré sa môžu zapliestť do pohyblivých časti zariadenia.

Nikdy nezapínajte do sieti zariadenie, ktoré nie je úplne zmontované.

Nikdy nepoužívajte zariadenie s prasknutým alebo poškodeným listom vrtule.

Nepoužívajte zariadenie v bezprostrednej blízkosti vani, sprchy alebo plaveckého bazénu.

Dbajte na to, aby vodič a zástrčka neboli v styku s vodou alebo s vlhkostou. Nerozprašujte žiadne tekutiny na zariadenie.

Odpojte zariadenie od sieti, pokial' ho chcete preniest', alebo pokial' ho nebudete používať cez dlhšiu dobu.

Nepoužívajte zariadenie bez ochranných košov.

Zariadenie je určené na domáce používanie.

Zariadenie používajte výhradne pre súkromné účely, spôsobom, ktorý je pre zariadenie určený. Nepredpokladá sa možnosť používať zariadenie pre podnikatel’skú činnosť.

Zariadenie dopravujte v pôvodnom obalu, chrániacim proti mechanickému poškodeniu.

Opravu zariadenia zverte výhradne kvalifikovaným osobám, využívajte pôvodné náhradné diely.

Napriek používaniu v súlade s určením a dodržovaním všetkých bezpečnostných pokynov nie je možné úplne odstrániť uvedené činitele zostatkového rizika.

Je zakázané zakrývať sietový kryt ventilátoru.

Je zakázané vkladať akékol’vek veci do sietky koša počas prevádzky ventilátoru.

Odporúča sa pripojit zariadenie k napájacej sieti vybavenému zariadením na zachytávanie prúdu (RCD) so vypínacím prúdom 30 mA alebo menej.

POZOR! Zariadenie nie je určené na prácu s externými časovými spínačmi alebo samostatným systémom dial'kového ovládania.

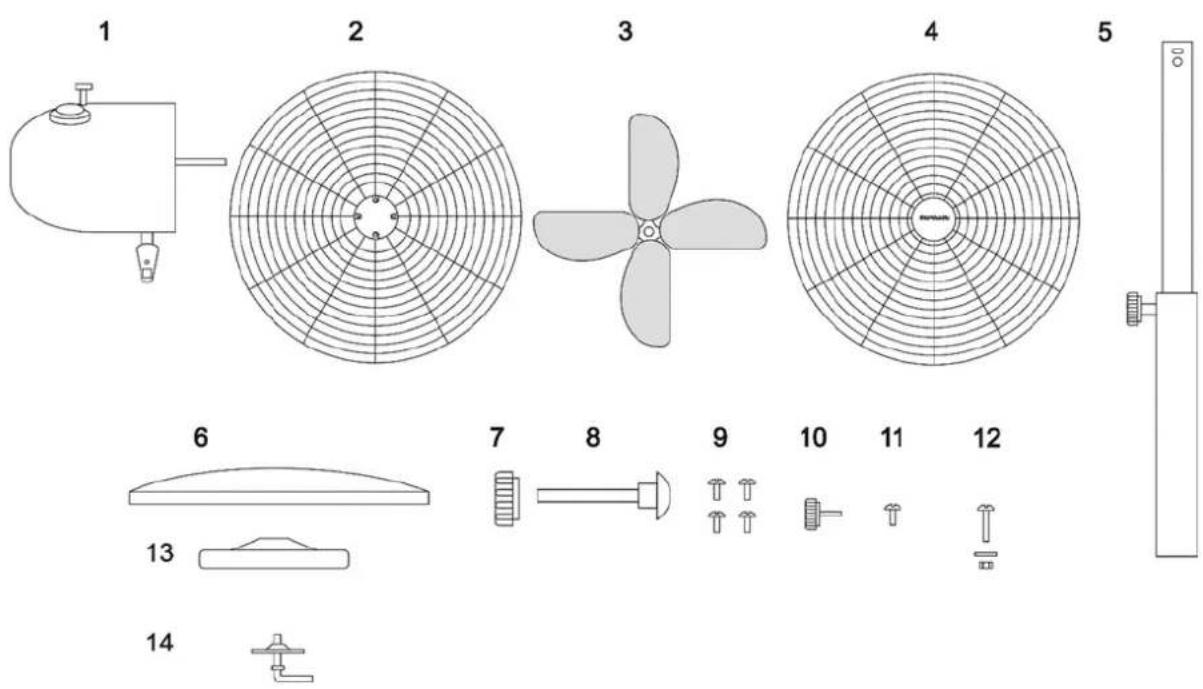

Časti:

Skontrolujte, či jednotlivé prvky nie sú poškodené.

1	pohonná jednotka	2	zadný košík
3	vrtuľa	4	predný košík
5	stípec	6	chodidlo
7	upevňovacia matica	8	upevňovacia skrutka
9	skrutky na upevnenie koša	10	nastavovacia skrutka
11	zaistovacia skrutka	12	skrutka na upevnenie koša
13	stabilizátor	14	upevňovacia skrutka stabilizátora

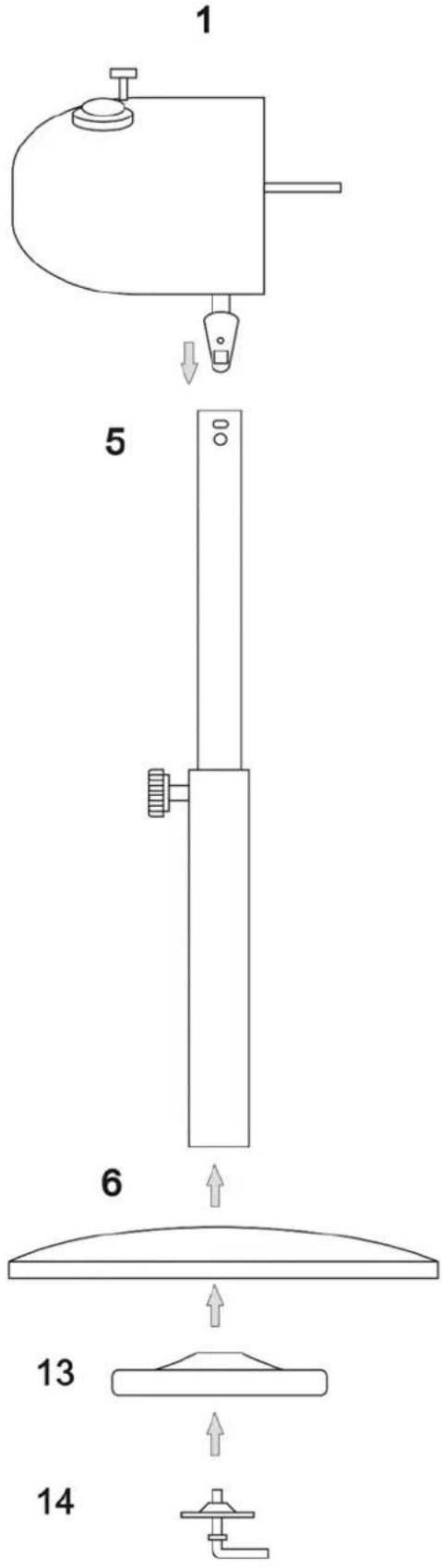

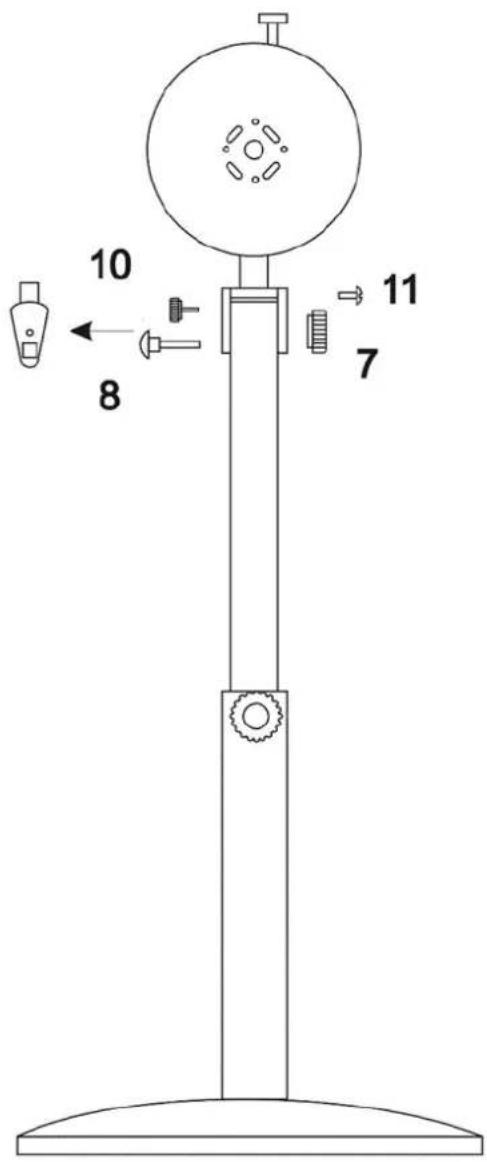

Namontovanie:

Upozornenie! Uistite sa, že zdroj napájania, ku ktorému má byť spotrebič pripojený, zodpovedá parametrom uvedeným na štítku.
Pred každým použitím skontrolujte zariadenie z hľadiska mechanických poškodení. Skontrolujte vodič napájania. Pokial’ je vodič napájania poškodený, nesmie sa zariadenie pripojovať ku zdroju elektriny.

Výkon je možné nastaviť od polohy od I (najpomalšie) do polohy III (najrýchlejšie). Poloha „0” – vypnutie vetráku.

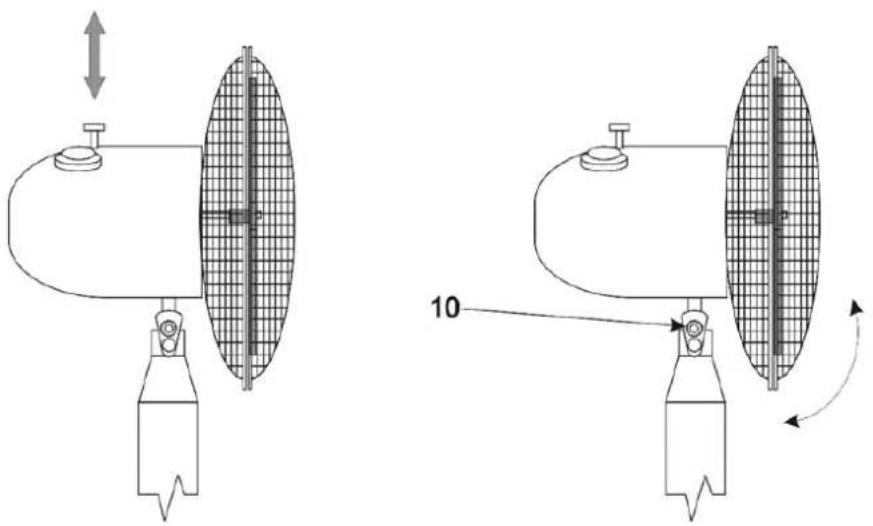

Reguláciu uhlu sklonu ventilátoru vykonáme tak, že povolíme montážnu maticu (2), nastavíme príslušný uhol a opát ju utiahneme.

Ventilátor čistite vlhkou (nie mokrou) handrou s použitím neutrálneho saponátu, nikdy nepoužívajte na tento účel benzín alebo iné rozpúšťadla.

Skladovanie a doprava

Pokiaľ ventilátor nefunguje, je treba skontrolovať, či je v sieti elektrina. Všetky opravy môžu vykonávať výhradne oprávnené osoby.

Aktuálny zoznam servisných miest nájdete na: www.ravanson.pl Službu poskytuje sieť Quadra-Net, navštívte prosím: www.quadra-net.pl A linka pomoci 61 853 44 44

Technické parametre

Napätie	220– 240 V
Frekvencia	50 Hz
Menovitý výkon	50 W

Výrobca si vyhradzuje právo vykonávať technické zmeny!

Toto označenie informuje, že sa označený spotrebič nesmie po končení svojej použiteľnosti likvidovat spoločne s ostatným komunálnym odpadom.

Povinnosťou užívateľa je odovzdať takýto spotrebič do zberni elektroodpadu. Prevádzkovatelia zberu, vrátanie miestnych zberní, predajní a obecných zberných dvorov, vytvárajú dohromady systém umožňujúci odovzdávanie elektrospotrebičov.

Správne nakladanie s nepoužiteľnými elektrospotrebičmi prispieva ku zamedzeniu dôsledkom škodlivým pre zdravie osôb a pre životné prostredie, vyplývajúcim z prítomnosti nebezpečných zložiek a

nesprávneho skladovania takého spotrebiča.

V zariadeniu boli obmedzené niektoré látky, ktoré môžu negativne pôsobit na životné prostredie tak v dobe používania výrobku, ako aj po jeho opotrebeniu

Opis	Symbol	Hodnota	Jednotka
Maximálny prietok ventilátora	[F]	58,30	m^3/min
Príkon ventilátora	[P]	44,00	W
Prevádzková hodnota	[SV]	1,30	(m^3/min)/W
Spotreba energie v pohotovostnom režime	[P_SB]	0,00	W
Hladina akustického výkonu ventilátora	[L_WA]	65,00	dB(A)
Maximálna rýchlost prúdenia vzduchu	[c]	3,00	m/s
Norma merania pre prevádzkovú hodnotu	IEC 60879
Kontaktné údaje na získanie d’alších informácií	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
