WT-7040SN - Heizung Ravanson - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Ventilator (Modelle: WT-7040SN INOX, WT-7040SN GUN, WT-7050M)
Nennspannung	220–240 V
Nennfrequenz	50 Hz
Nennleistungsaufnahme	50 W
Ventilatorleistungsaufnahme	44.00 W
Maximaler Luftdurchsatz	58.30 m³/min
Servicewert	1.30 (m³/min)/W
Leistungsaufnahme im Bereitschaftsmodus	0.00 W
Schallleistungspegel des Ventilators	65.00 dB(A)
Maximale Luftgeschwindigkeit	3.00 m/s
Geschwindigkeitseinstellungen	3 Geschwindigkeiten (1, 2, 3) plus Aus (0)
Oszillation	Ja, automatische Drehung um die vertikale Achse (Kippschalter)
Neigungseinstellung	Ja, einstellbar durch Lösen der Schraube (10)
Konstruktion	Motor, Rückengitter, Propeller, Frontgitter, Säule, Sockel, Befestigungsmutter, Montageschraube, Gitterbefestigungsschrauben, Einstellschraube, Stabilisator
Reinigung	Netzstecker ziehen, mit feuchtem Tuch und neutralem Reinigungsmittel abwischen; kein Benzin oder Lösungsmittel
Sicherheitsmerkmale	Nicht mit beschädigtem Kabel/zerbrochenen Flügeln verwenden; von Wasser fernhalten; Gitter nicht abdecken; Kinder unter 8 Jahren müssen beaufsichtigt werden
Bestimmungsgemäße Verwendung	Nur für den Hausgebrauch
Norm für die Messung des Servicewerts	IEC 60879
Hersteller	RAVANSON Ltd., Sp. z o.o., ul. Mazowiecka 6, 09-100 Płońsk, Poland
Servicenetz	Quadra-Net (www.quadra-net.pl), helpline 61 853 44 44

Häufig gestellte Fragen - WT-7040SN Ravanson

Wie montiere ich den Ventilator?

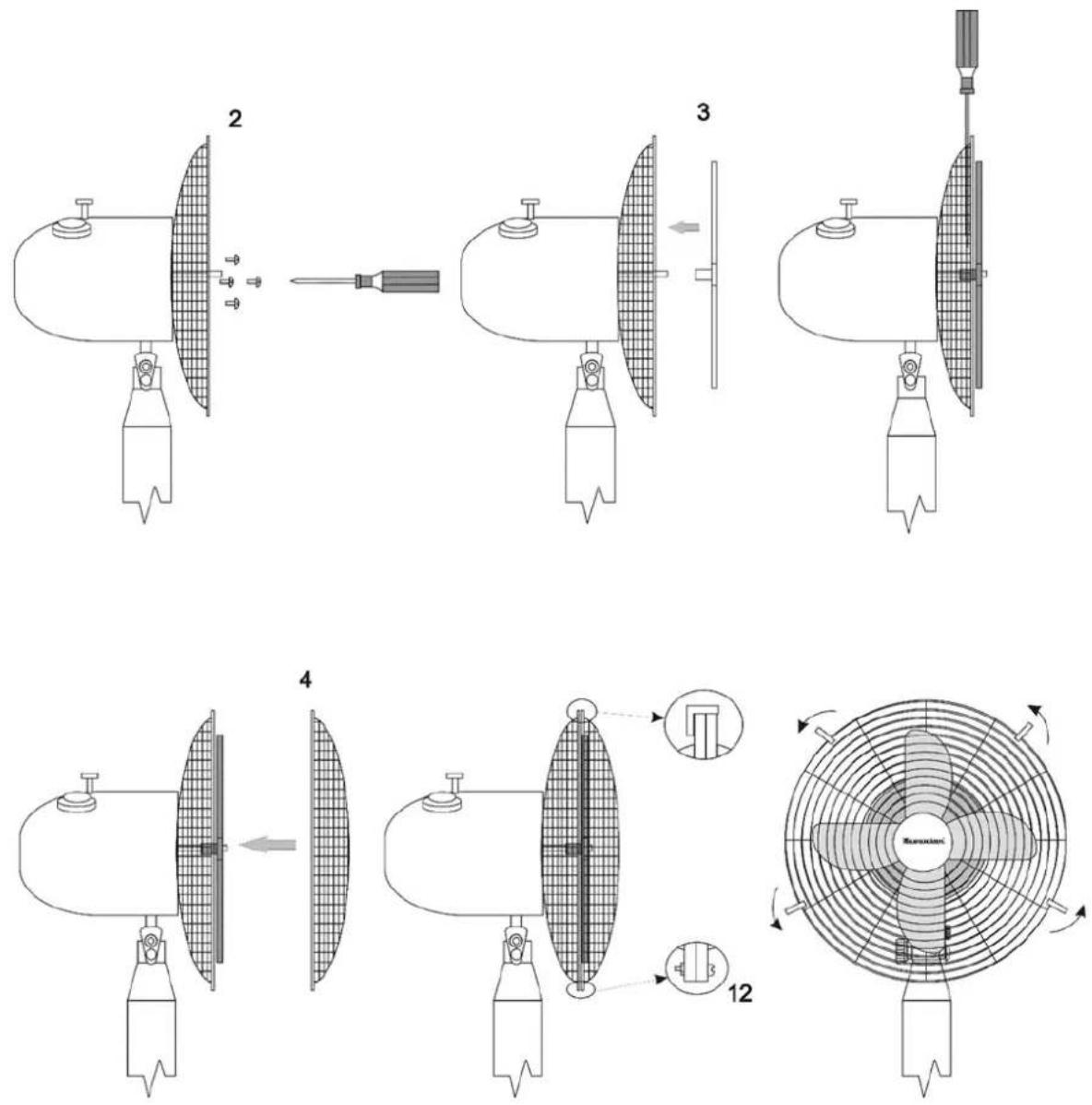

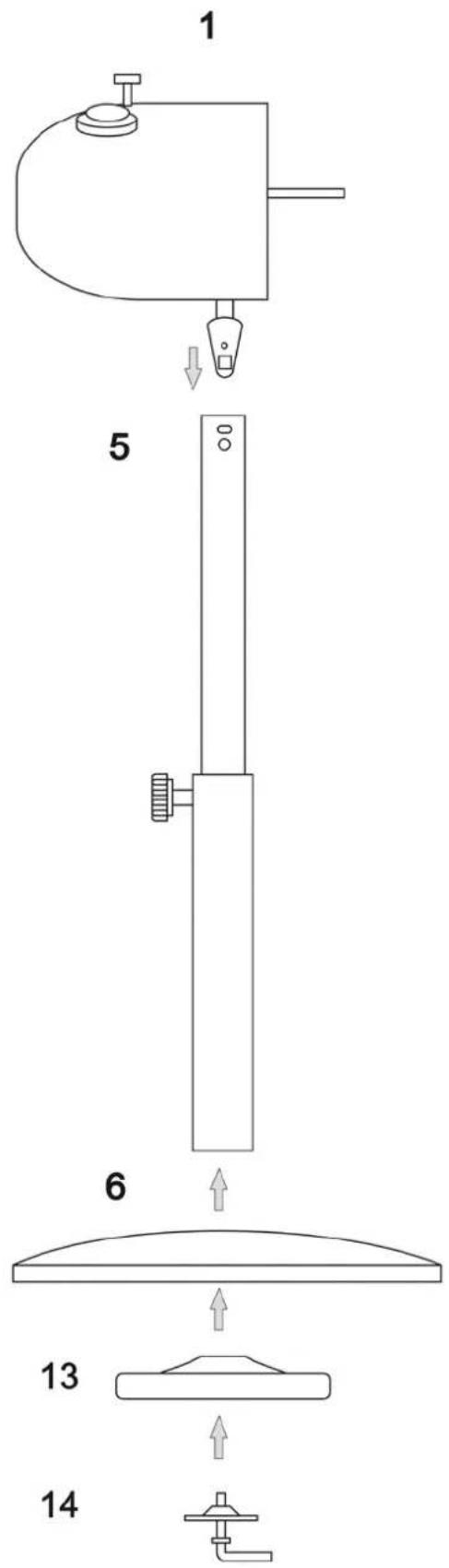

Beachten Sie die Montagezeichnung in der Anleitung. Befestigen Sie den Sockel an der Säule, dann montieren Sie das Motorgehäuse. Befestigen Sie das Rückengitter, den Propeller und das Frontgitter mit den mitgelieferten Schrauben und Muttern.

Was bedeuten die Geschwindigkeitseinstellungen?

Der Ventilator hat drei Geschwindigkeitsstufen: 1 (langsamste) bis 3 (schnellste). Die Position '0' schaltet den Ventilator aus.

Wie aktiviere ich die Oszillation?

Drücken Sie den Knopf am Gehäuse des Antriebs, um die automatische Drehung um die vertikale Achse zu aktivieren. Ziehen Sie den Knopf heraus, um sie zu deaktivieren.

Kann ich die Neigung des Ventilatorkopfs einstellen?

Ja. Lockern Sie die Einstellschraube (10) am Gehäuse des Antriebs, stellen Sie den gewünschten Winkel ein und ziehen Sie die Schraube wieder fest.

Wie reinige ich den Ventilator?

Ziehen Sie zunächst immer den Netzstecker. Reinigen Sie mit einem feuchten (nicht nassen) Tuch und einem neutralen Reinigungsmittel. Verwenden Sie kein Benzin oder andere Lösungsmittel.

Was soll ich tun, wenn der Ventilator nicht startet?

Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Wenn es immer noch nicht funktioniert, wenden Sie sich an autorisiertes Servicepersonal.

Ist es sicher, den Ventilator in der Nähe von Wasser zu verwenden?

Nein. Verwenden Sie den Ventilator nicht in der Nähe von Badewannen, Duschen oder Schwimmbecken. Vermeiden Sie Kontakt mit Wasser oder Feuchtigkeit. Nicht mit nassen Händen bedienen.

Dürfen Kinder diesen Ventilator benutzen?

Kinder unter 8 Jahren dürfen den Ventilator nicht ohne Aufsicht benutzen. Stellen Sie sicher, dass Kinder nicht mit dem Gerät spielen. Halten Sie das Kabel außer Reichweite.

Was sind die technischen Daten des Ventilators?

Spannung: 220-240V, 50Hz, Nennleistung: 50W. Max. Luftdurchsatz: 58,30 m³/min, Schallpegel: 65 dB(A), max. Luftgeschwindigkeit: 3,00 m/s. Vollständige Details finden Sie in der Anleitung.

Wo bekomme ich Reparaturservice?

Besuchen Sie www.ravanson.pl für Servicestellen. Reparaturen sollten von autorisiertem Personal über das Quadra-Net-Netzwerk (www.quadra-net.pl) durchgeführt werden, oder rufen Sie 61 853 44 44 an.

BEDIENUNGSANLEITUNG WT-7040SN Ravanson

DE Bedienungsanleitung Lüfter

Wir gratulieren, dass Sie sich für ein Ravanson-Produkt entschieden haben und heißen Sie im Kreis der Ravanson-Benutzer willkommen

Lesen Sie die Bedienungsanleitung vor dem ersten Gebrauch genau durch und bewahren Sie diese auf um Sie zum späteren Zeitpunkt nutzen zu können.

Bevor Sie das Gerät nutzen lesen Sie alle Hinweise und Warnungen bezüglich der sicheren Nutzung.

Das Nichtbefolgen der unten angegebenen Sicherheitshinweise und Warnungen kann Ursache eines Stromschlags, Brandes und / oder ernster Verletzungen sein.

Bewahren Sie alle Sicherheitshinweise und Warnungen auf, um auf diese in Zukunft zurückgreifen zu können.

ALLGEMEINE SICHERHEITSHINWEISE

Das Gerät kann durch Kinder ab 8 Jahren und physisch, sensorisch oder psychisch behinderte, oder auch unerfahrene Personen genutzt werden, wenn diese unter Aufsicht und gemäß der Bedienungsanleitung, sowie auf eine sichere Art und Weise handeln und die mit dem Gebrauch des Gerätes zusammenhängenden Gefahren verstanden haben. Kinder mit dem Gerät nicht spielen lassen. Lassen Sie Kinder das Gerät nicht ohne Aufsicht reinigen und instand halten

Kinder sind sich der Gefahren nicht bewusst, die bei der Nutzung von Elektrogeräten entstehen können.

Außerhalb der Reichweite von Kindern halten.

Nutzen Sie das Gerät nie, wenn sein Stromversorgungskabel beschädigt ist.

Ziehen Sie nie am Kabel, wenn Sie das Gerät von der Stromquelle trennen.

Der Stecker muss in die Steckdose passen. Am Stecker darf auf keinen Fall manipuliert warden. Passen Sie auf, dass das Kabel nicht mit scharfen Kanten oder heißen Oberflächen in Berührung kommt. Bei Beschädigung des Kabels besteht Stromschlagrisiko.

Stellen Sie das Gerät nicht auf heißen Flächen auf.

Benutzen Sie das Gerät nicht im Freien. Setzen Sie das Gerät nicht dem Regen aus. Vor Feuchtigkeit schützen. Nicht mit nassen Händen bedienen.

Keines der Gehäuseelemente abnehmen.

Passen Sie auf abstehende Kleidungsstücke und lange Haare auf, die in den beweglichen Teilen des Gerätes hängen bleiben könnten.

Stellen sie sicher, dass die Stromversorgung, an die das Gerät anzuschließen ist, den auf dem Typenschild genannten Daten entspricht.

An das Netz niemals ein Gerät anschließen, das nicht komplett zusammengebaut ist.

Das Gerät niemals mit gebrochener oder beschädigter Rotorschaufel betreiben.

Das Gerät nicht in der unmittelbaren Nähe der Badewanne, Dusche oder Schwimmbad benutzen.

Darauf achten, dass die Leitung und der Stecker keinen Kontakt mit Wasser oder Feuchtigkeit haben. Auf das Gerät keine Flüssigkeiten sprühen.

Beim Ausschalten des Steckers aus der Steckdose nicht am Anschlusskabel ziehen.

Das Gerät vom Netz trennen, wenn es übertragen oder länger nicht benutzt werden soll.

Das Gerät nicht ohne Schutzkörbe benutzen.

Das Gerät ist zum Gebrauch im Haushalt bestimmt.

Das Gerät zum Privatgebrauch gemäß seiner Bestimmung benutzen. Das Gerät ist nicht zum Gebrauch im Rahmen einer Gewerbetätigkeit bestimmt.

Das Gerät in der Originalverpackung aufbewahren, welches es vor mechanischen Beschädigungen schützt.

Die Reparatur des Gerätes durch eine qualifizierte Person durchführen lassen, die Original-Ersatzteile benutzt.

Trotz bestimmungsgemäßer Verwendung des Geräts und Einhaltung aller Sicherheitshinweise können bestimmte Restrisikofaktoren nicht vollständig eliminiert werden.

Das Gittergehäuse des Lüfters darf nicht verdeckt werden.

Achtung! Es dürfen keine Elemente in das Gitter des Korbes während des Lüfterbetriebs eingesteckt werden.

Es wird empfohlen, das Gerät an das Stromversorgungsnetz anzuschließen, das mit einem Fehlerstromschutzschalter (RCD) mit einem Ausschaltstrom von 30 mA oder weniger ausgestattet ist.

ACHTUNG! Das Gerät kann nicht mit externen Zeitschaltuhren oder einem separaten Fernbedienungssystem arbeiten.

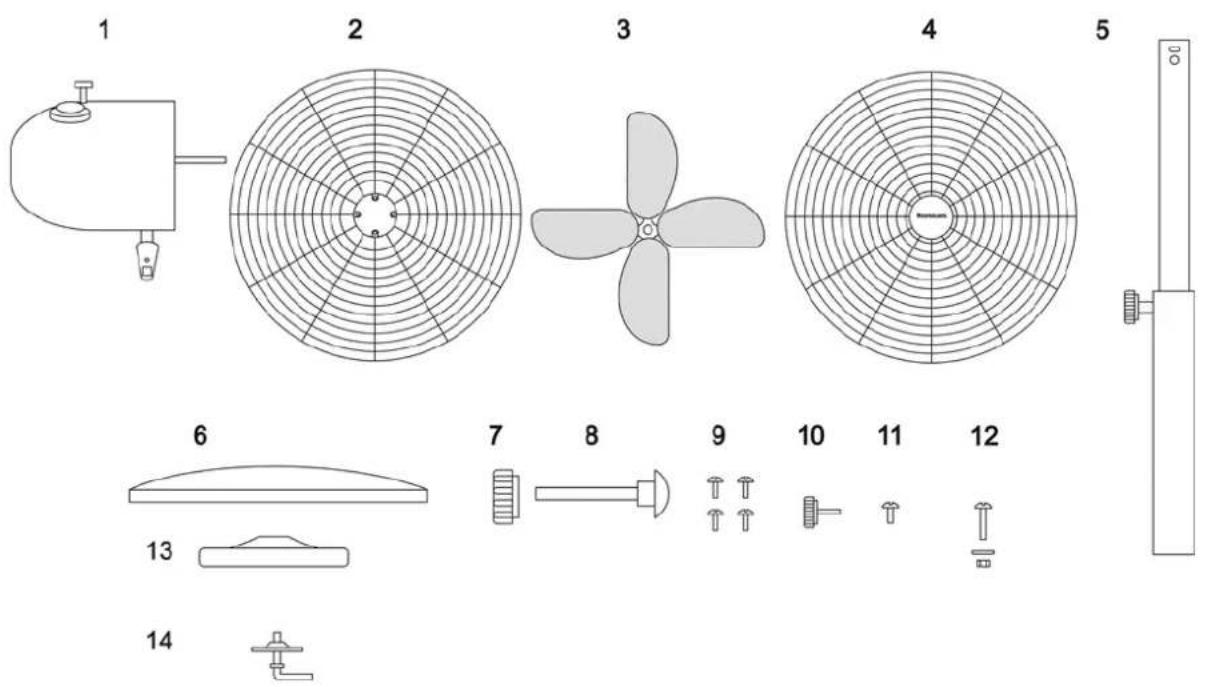

Identifizierung

Nach dem Öffnen der Verpackung die Vollständigkeit des Paketes prüfen. Einzelne Bauteile auf Beschädigung überprüfen.

1	Antriebseinheit	2	Korb hinten
3	Propeller	4	Korb vorne
5	Spalte	6	Fuß
7	Befestigungsmutter	8	Befestigungsschraube
9	Korbbefestigungsschrauben	10	Einstellschraube
11	Feststellschraube	12	Korbbefestigungsschraube
13	Stabilisator	14	Stabilisator-Befestigungsschraube

Zubereitung der Produkte:

Achtung! Stellen sie sicher, dass die Stromversorgung, an die das Gerät anzuschließen ist, den auf dem Typenschild genannten Daten entspricht.

Achtung! Vor jedem Einsatz das Gerät auf mechanische Schäden prüfen. Überprüfen Sie den Anschluss. Wenn die Speiseleitung beschädigt ist, darf das Gerät nicht an die Stromquelle angeschlossen werden.

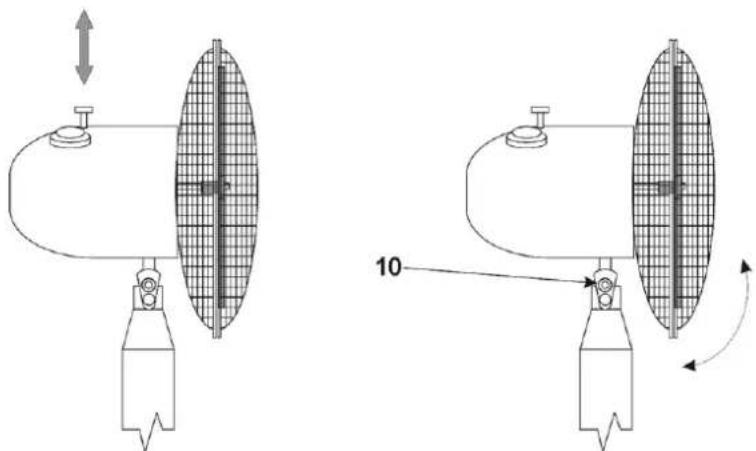

Die Leistung kann von Stellung I (langsam) auf Stellung (schnell) eingestellt werden. Position „0“ – Ausschaltung des Ventilators.

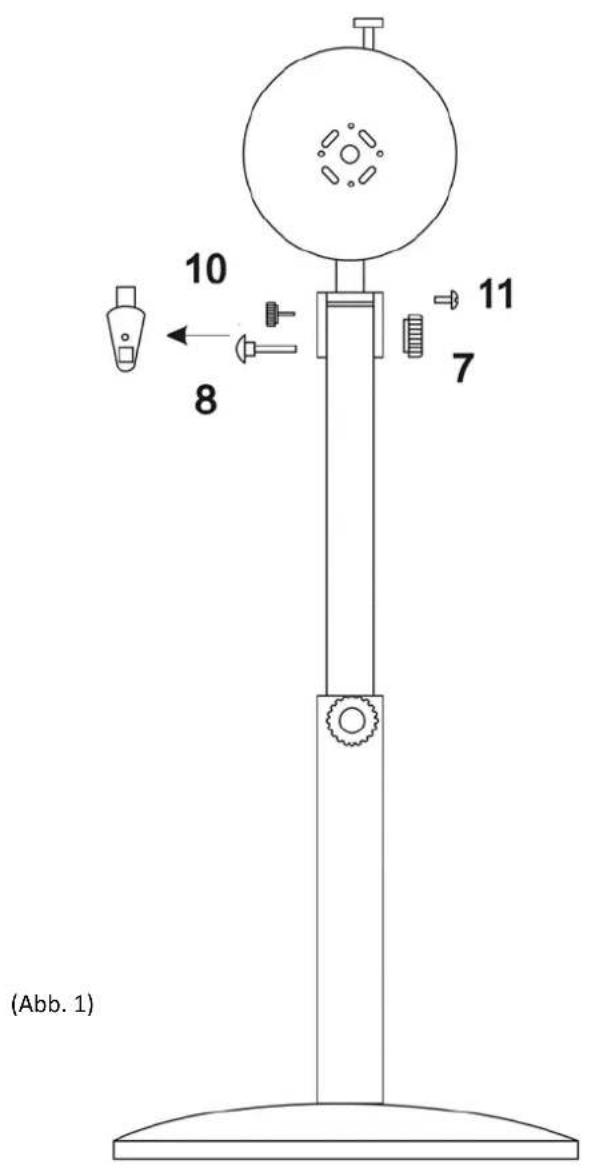

Die Regelung des Neigungswinkels des Ventilators erfolgt durch die Lösung der Montagemutter (10), Einstellung eines entsprechenden Winkels und erneutes Anziehen der Montagemutter.

Vor der Wartung muss man sich vergewissern, dass der Lüfter von der Stromquelle abgetrennt ist.

Lüfter mit feuchtem (nicht nassem) Tuch mit natürlichem Detergens reinigen. Niemals Benzin oder andere Lösungsmittel verwenden.

Lagerung und Transport

Vor dem Verstauen des Geräts soll man es abkühlen lassen. Das Gerät ist in einer Verpackung aufzubewahren und zu transportieren, die es vor Staub, Feuchtigkeit und mechanischen Beschädigungen schützt.

Mängelbeseitigung

Wenn der Lüfter nicht funktioniert, ist zu prüfen, ob die Steckdose unter Spannung steht. Alle Reparaturen dürfen nur durch zugelassene Personen durchgeführt werden.

SERVICE

Die aktuelle Liste der Servicestellen finden Sie unter: www.ravanson.pl

Der Service wird vom Quadra-Net-Netzwerk bereitgestellt, bitte besuchen Sie: www.quadra-net.pl

Und rufen Sie die Hotline an: 61 853 44 44

Technische Daten

Spannung	220 – 240 V
Frequenz	50 Hz
Soll-Leistung	50 W

Technische Änderungen vorbehalten!

Dieses Zeichen informiert, dass nachdem das Gerät abgenutzt ist, es nicht mit normalem Hausmüll entsorgt werden kann.

Der Verbraucher ist dazu verpflichtet, das Gerät an einer Fachentsorgungsstelle für Elektromüll abzugeben. Die Sammelnden, darunter die lokale Sammelstelle, Geschäfte und Gemeindeeinheiten bilden ein spezielles System, welches das Abgeben solcher Geräte möglich macht.

Ein entsprechendes Vorgehen mit abgenutzten Elektrogeräten hilft gesundheits- und umweltschädliche Folgen zu vermeiden, die durch Schadstoffe, falsche Lagerung und Weiterverarbeitung entstehen können.

Im Gerät wurden Schadstoffe, die die Umwelt während seiner Nutzung und auch danach, negativ beeinflussen könnten, begrenzt angewandt.

Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	[F]	58,30	m^3/min
Ventilator-Leistungsaufnahme	[P]	44,00	W
Serviceverhältnis	[SV]	1,30	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	[P_SB]	0,00	W
Ventilator-Schallleistungspegel	[LwA]	65,00	dB(A)
Maximale Luftgeschwindigkeit	[c]	3,00	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879
Kontaktadresse für weitere Informationen	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
