| Typ produktu | Wentylator elektryczny (Modele: WT-7040SN INOX, WT-7040SN GUN, WT-7050M) |
| Napięcie znamionowe | 220–240 V |
| Częstotliwość znamionowa | 50 Hz |
| Moc znamionowa | 50 W |
| Moc wentylatora | 44,00 W |
| Maksymalny przepływ powietrza | 58,30 m³/min |
| Wartość usługowa | 1,30 (m³/min)/W |
| Pobór mocy w trybie czuwania | 0,00 W |
| Poziom mocy akustycznej wentylatora | 65,00 dB(A) |
| Maksymalna prędkość powietrza | 3,00 m/s |
| Ustawienia prędkości | 3 prędkości (1, 2, 3) plus Wyłączone (0) |
| Oscylacja | Tak, automatyczny obrót wokół osi pionowej (przycisk przełącznika) |
| Regulacja nachylenia | Tak, regulowana poprzez poluzowanie śruby (10) |
| Konstrukcja | Silnik, tylny kosz, wirnik, przedni kosz, kolumna, podstawa, nakrętka mocująca, śruba montażowa, śruby mocujące kosz, śruba regulacyjna, stabilizator |
| Czyszczenie | Odłącz od zasilania, przetrzyj wilgotną szmatką z neutralnym detergentem; nie używaj benzyny ani rozpuszczalników |
| Funkcje bezpieczeństwa | Nie używaj z uszkodzonym przewodem/łopatkami; trzymaj z dala od wody; nie zakrywaj kratki; dzieci poniżej 8 lat muszą być nadzorowane |
| Przeznaczenie | Tylko do użytku domowego |
| Norma pomiaru wartości usługowej | IEC 60879 |
| Producent | RAVANSON Ltd., Sp. z o.o., ul. Mazowiecka 6, 09-100 Płońsk, Polska |
| Sieć serwisowa | Quadra-Net (www.quadra-net.pl), infolinia 61 853 44 44 |
Często zadawane pytania - WT-7040SN Ravanson
Pytania użytkowników dotyczące WT-7040SN Ravanson
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Ogrzewanie w formacie PDF za darmo! Znajdź swoją instrukcję WT-7040SN - Ravanson i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WT-7040SN marki Ravanson.
INSTRUKCJA OBSŁUGI WT-7040SN Ravanson
PL Instrukcja oryginalna Wentylator
ul. Mazowiecka 6, 09-100 Płońsk, Polska
tel.: 0048 23-662-68-01, fax: 0048 23-662-68-02
www.ravanson.pl
PL
Przed pierwszym użyciem urządzenia zapoznaj się dokładnie z jego instrukcją obsługi i zachowaj ją na wypadek konieczności użycia w przyszłości.
Przed przystąpieniem do użytkowania należy przeczytać wszystkie wskazówki i ostrzeżenia, dotyczące bezpieczeństwa użytkowania.
Nieprzestrzeganie podanych niżej ostrzeżeń, dotyczących bezpieczeństwa i wskazówek bezpieczeństwa, może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.
OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA
To urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej, osoby o ograniczonej sprawności fizycznej sensorycznej czy umysłowej, osoby bez doświadczenia i wiedzy, jeśli odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia w sposób bezpieczny i osoby te zrozumiały niebezpieczeństwa, związane z użytkowaniem urządzenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.
Dzieci nie zdają sobie sprawy z niebezpieczeństw, które mogą powstać podczas używania urządzeń elektrycznych.
Trzymaj urządzenie i jego przewód poza zasięgiem dzieci.
Nie używaj urządzenia, jeżeli przewód zasilający jest uszkodzony.
Nigdy nie ciągnij za przewód podczas wyciągania wtyczki z gniazda zasilającego.
Uważaj, żeby przewód zasilający nie stykał się z ostrymi krawędziami ani nie przebiegał w pobliżu gorących powierzchni. Uszkodzenie przewodu może przyczyną porażenia prądem elektrycznym.
Nigdy nie stawiaj urządzenia na gorących powierzchniach.
Nie używaj urządzenia na zewnątrz. Nie wystawiaj urządzenia na deszcz.
Chron przed wilgocią. Nie obsługuj urządzenia mokrymi rękoma.
Wtyczka urządzenia musi pasować do gniazdka.
Nie należy w żaden sposób przerabiać wtyczki.
Nie wolno usuwać żadnych części obudowy.
Należy zwracać uwagę na wystające części garderoby, długie włosy, które mogą zostać wpłądane w ruchome części urządzenia.
Przed włączeniem urządzenia do sieci, upewnić się, że napięcie podane na tabliczce znamionowej odpowiada napięciu w sieci.
Nigdy nie włącać do sieci urządzenia, które nie jest kompletnie zmontowane.
Nigdy nie używać urządzenia z pękniętą lub uszkodzona łopatką śmigła.
Nie używać urządzenia w bezpośrednim sąsiedztwie wanny, prysznica albo basenu pływackiego.
Pilnować, żeby przewód i wtyczka nie miały kontaktu z wodą lub wilgocią. Nie rozpyłać żadnych cieczy na urządzenie.
Wyłączać urządzenie z sieci, trzymając za wtyczkę; nie ciągnąć za przewód.
Odłączyć urządzenie od sieci, jeśli ma być przeniesione albo nie będzie używane przez dłuższy czas.
Nie używać urządzenia bez koszy ochronnych.
Urządzenie jest przeznaczone wyłącznie do domowego użytku i nie powinno być stosowane przemysłowo.
W celu obsługi, napraw elektrycznych i mechanicznych zawsze zgłaszać się do autoryzowanych serwisów.
Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowana osobę, w celu uniknięcia zagrożenia.
Pomimo stosowania urządzenia zgodnie z przeznaczeniem i przestrzegania wszystkich wskazówek bezpieczeństwa nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego.
Nie wolno zakrywać obudowy siatkowej wentylatora!
Nie wolno wkładać żadnych elementów w siatkę kosza podczas pracy wentylatora.

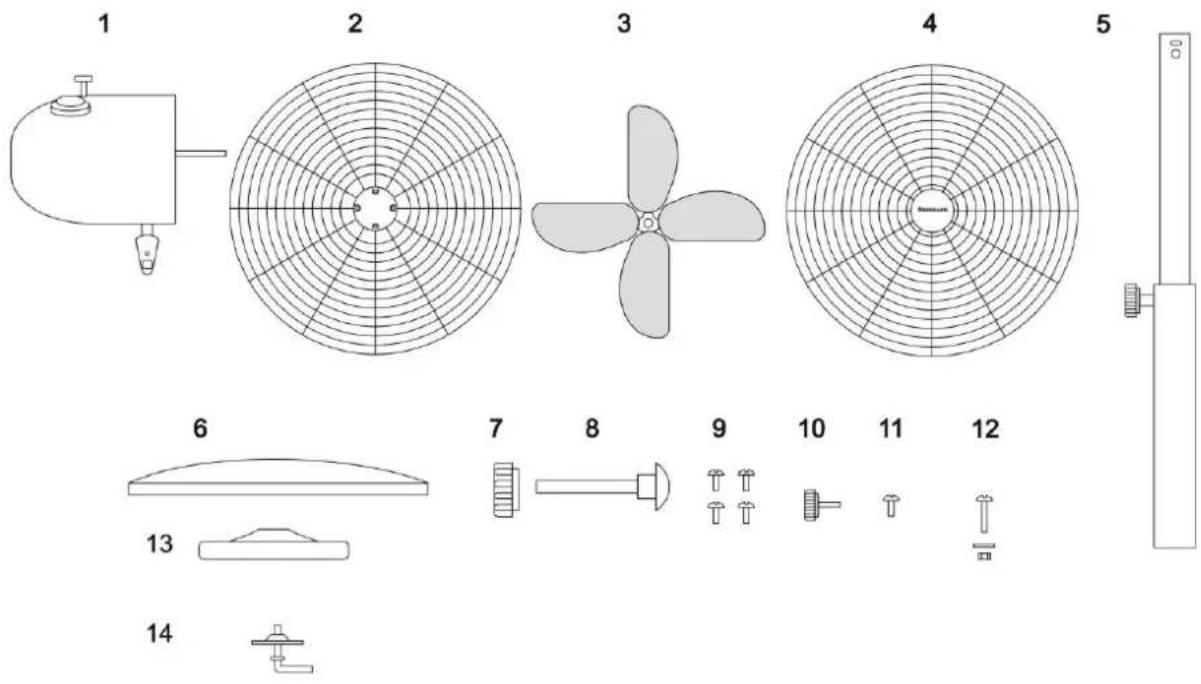

Kompletacja
Po otwarciu opakowania należy sprawdzić kompletność opakowania Sprawdzić czy poszczególne elementy nie są uszkodzone.
| 1 | Zespół napędowy | 2 | Kosz tylny |
| 3 | Śmigło | 4 | Kosz przedni |
| 5 | Kolumna | 6 | Stopa |
| 7 | Nakrętka mocująca | 8 | Śruba mocująca |
| 9 | Śruby mocujące kosz | 10 | Śruba regulacji |
| 11 | Śruba ustalająca | 12 | Śruba mocująca kosze |
| 13 | Stabilizator | 14 | Śruba mocująca stabilizator |

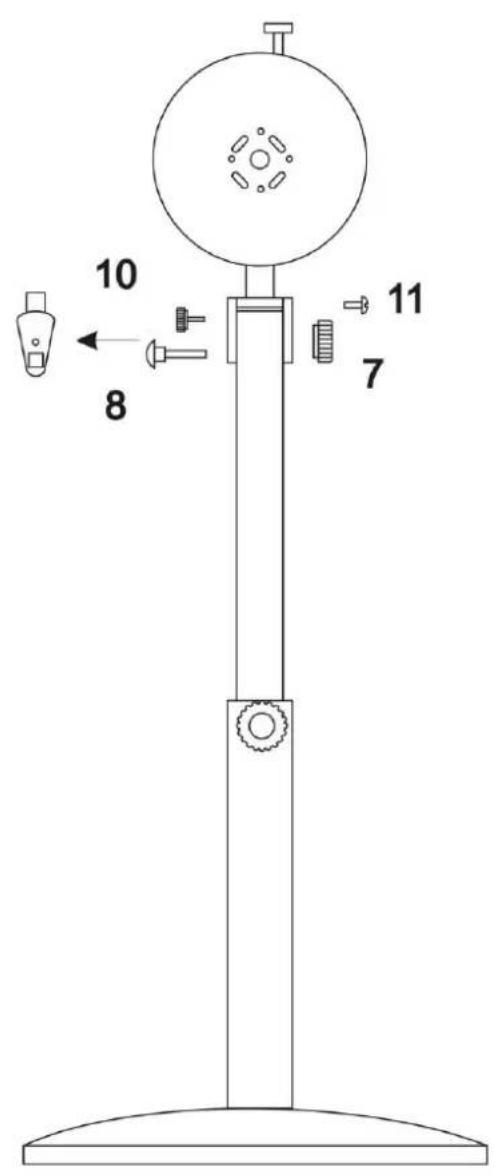

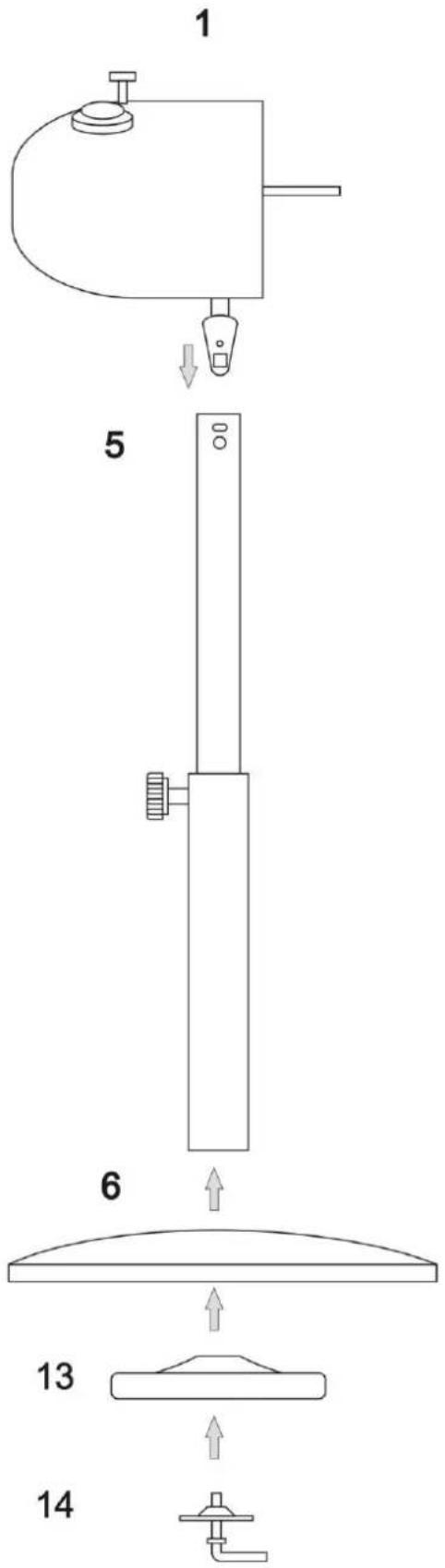

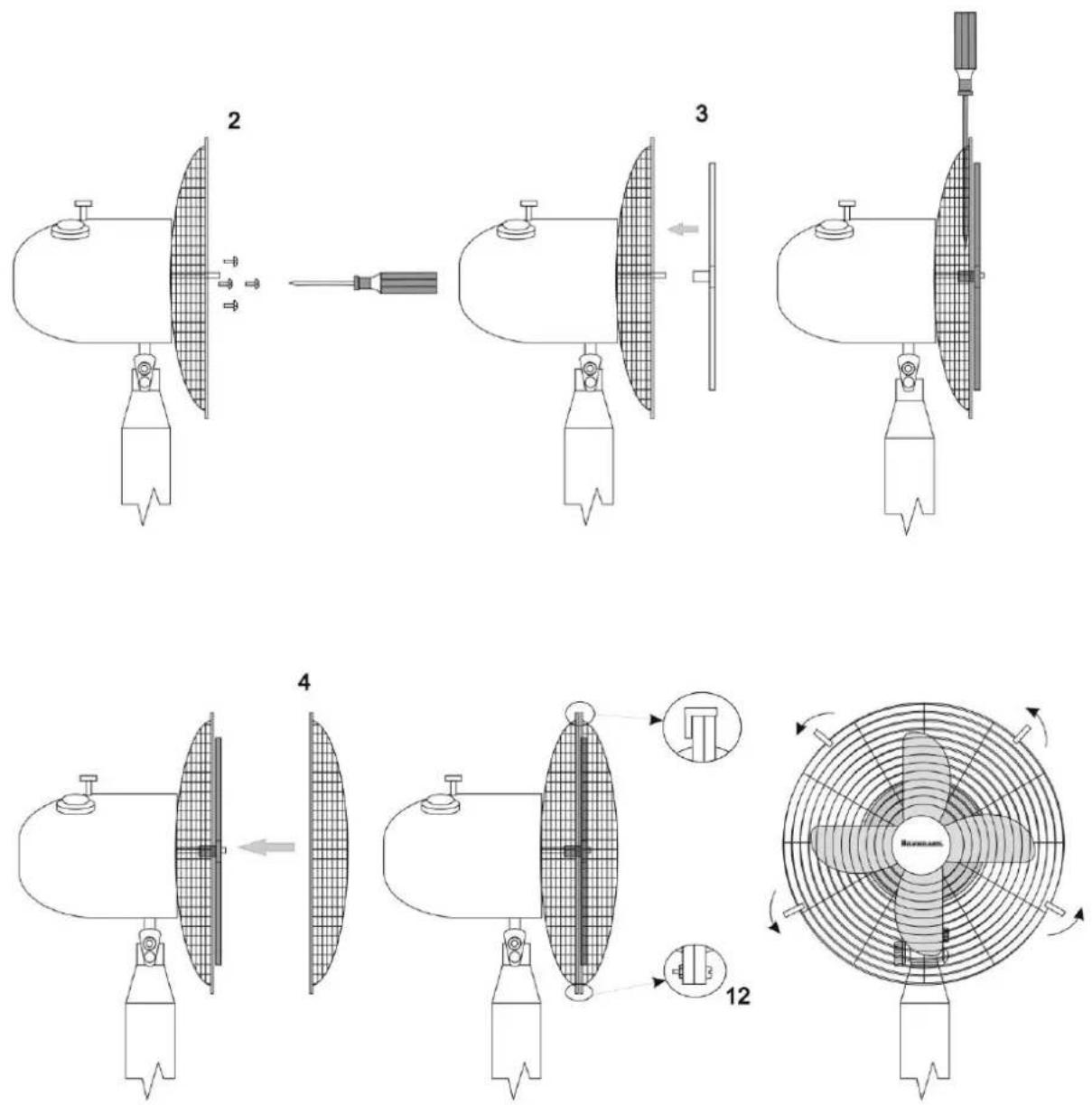

Montaż
Obstuga
UWAGA! Przed przystąpieniem do użytkowania należy upewnić się czy źródło zasilania, do którego ma być podłączone urządzenie, odpowiada parametrom podanym na tabliczce znamionowej.
UWAGA! Przed każdym użyciem sprawdzić urządzenie pod kątem uszkodzeń mechanicznych. Sprawdzić przewód zasilający. Jeżeli przewód zasilający jest uszkodzony nie wolno podłącać urządzenia do źródła zasilania.
Możliwe jest ustawienie mocy w pozycji od I (najwolniej) do pozycji III (najszybciej). Pozycja „0” – wyłączenie wentylatora
Wentylator wyposażony jest w mechanizm obrotowy. Samoczynny obrót wentylatora w osi pionowej uruchamiany jest za pomocą przycisku na obudowie zespołu napędowego (1). Włączanie następuje poprzez wciśnięcie przycisku, aby wyłączyć obracanie się urządzenia należy wyciągnąć przycisk.
Regulacja kąta pochylenia wentylatora odbywa się przez poluzowanie śruby regulacyjnej (10), ustawieniu odpowiedniego kąta i ponownym dokręceniu śruby

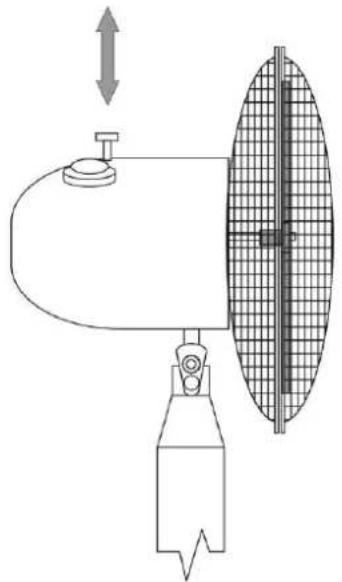

Włączenie/wyłączanie obrotu w osi pionowej

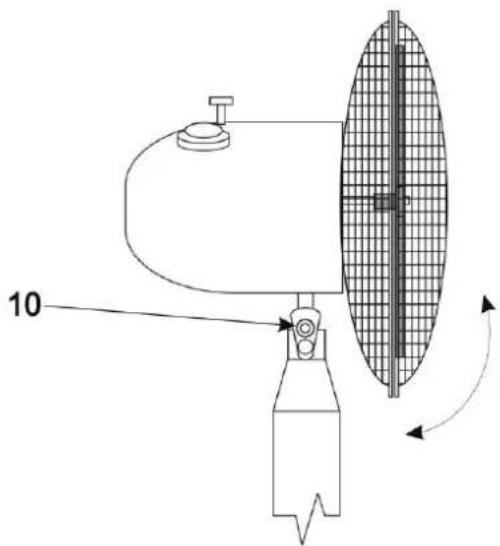

Ustawienie kąta pochylenia w osi poziomej
Konserwacja
Przed przestąpieniem do konserwacji należy upewnić się, że wentylator odłączony jest od źródła zasilania.
Wentylator czyść zwilżoną (nie mokrą) ściereczką z użyciem neutralnego detergentu, nigdy z użyciem benzyny czy innych rozpuszczalników.
Transport i przechowywanie
Transportować i przechowywać w miejscu niedostępnym dla dzieci, w opakowaniu chroniącym przed kurzem, wilgocią i uszkodzeniami mechanicznymi
Usterki
W przypadku gdy wentylator nie działa należy sprawdzić czy w występuje napięcie w gnieździe zasilającym. Wszelkie naprawy mogą być wykonywane przez uprawnione osoby.
SERWIS
Aktualny wykaz punktów serwisowych znajda Państwo na stronie: www.ravanson.pl Obsługę serwisową zapewnia sieć Quadra-Net, zapraszamy na stronę: www.quadra-net.pl Oraz pod numer infolinii 61 853 44 44
Parametry
Napięcie znamionowe: 220 – 240 V
Częstotliwość: 50 Hz
Znamionowy pobór mocy: 50 W
Producent zastrzega się prawo do zmian technicznych!
Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.
Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
W urządzeniu ograniczono niektóre substancje mogące negatywnie oddziaływać na środowisko w okresie użytkowania tego produktu oraz po ich zużyciu.
| Opis | Symbol | Wartość | Jednostka |
| Maksymalne natężenie przepływu wentylatora | [F] | 58,30 | m^3/min |
| Moc wentylatora | [P] | 44,00 | W |
| Wartość eksploatacyjna | [SV] | 1,30 | (m^3/min)/W |
| Pobór mocy w trybie czuwania | [P_SB] | 0,00 | W |
| Poziom mocy akustycznej wentylatora | [L_WA] | 65,00 | dB(A) |
| Maksymalna prędkość powietrza | [c] | 3,00 | m/s |
| Norma dla pomiaru wartości eksploatacyjnej | IEC 60879 | ||
| Dodatkowych informacji udzielają | RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk | ||
