WT-7040SN - Siltumapgāde Ravanson - Bezmaksas lietošanas instrukcija

Produkta tips	Elektriskais ventilators (Modeļi: WT-7040SN INOX, WT-7040SN GUN, WT-7050M)
Nominālais spriegums	220–240 V
Nominālā frekvence	50 Hz
Nominālā jauda	50 W
Ventilatora jauda	44.00 W
Maksimālais gaisa plūsmas ātrums	58.30 m³/min
Servisa vērtība	1.30 (m³/min)/W
Dīkstāves enerģijas patēriņš	0.00 W
Ventilatora trokšņa līmenis	65.00 dB(A)
Maksimālais gaisa ātrums	3.00 m/s
Ātruma iestatījumi	3 ātrumi (1, 2, 3) plus Izslēgts (0)
Šūpošanās	Jā, automātiska rotācija ap vertikālo asi (pārslēgšanas poga)
Slīpuma regulēšana	Jā, regulējams, atskrūvējot skrūvi (10)
Konstrukcija	Motors, aizmugurējais grozs, dzenskrūve, priekšējais grozs, statnis, pamatne, stiprinājuma uzgrieznis, montāžas skrūve, groza stiprinājuma skrūves, regulēšanas skrūve, stabilizators
Tīrīšana	Atvienojiet no strāvas, noslaukiet ar mitru drānu un neitrālu mazgāšanas līdzekli; neizmantojiet benzīnu vai šķīdinātājus
Drošības īpašības	Neizmantojiet ar bojātu vadu/lāpstiņām; turiet tālāk no ūdens; neaizsedziet režģi; bērniem līdz 8 gadu vecumam jābūt uzraudzībā
Paredzētais lietojums	Tikai mājsaimniecības lietošanai
Standarts servisa vērtības mērīšanai	IEC 60879
Ražotājs	RAVANSON Ltd., Sp. z o.o., ul. Mazowiecka 6, 09-100 Płońsk, Polija
Servisa tīkls	Quadra-Net (www.quadra-net.pl), palīdzības tālrunis 61 853 44 44

Bieži uzdotie jautājumi - WT-7040SN Ravanson

Kā salikt ventilatoru?

Skatiet montāžas shēmu instrukcijā. Piestipriniet pamatni pie statņa, pēc tam uzstādiet motora bloku. Nostipriniet aizmugurējo grozu, dzenskrūvi un priekšējo grozu, izmantojot komplektā iekļautās skrūves un uzgriežņus.

Ko nozīmē ātruma iestatījumi?

Ventilatoram ir trīs ātruma iestatījumi: 1 (lēnākais) līdz 3 (ātrākais). Pozīcija '0' izslēdz ventilatoru.

Kā ieslēgt šūpošanos?

Nospiediet pogu uz piedziņas bloka korpusa, lai ieslēgtu automātisku rotāciju ap vertikālo asi. Izvelciet pogu, lai atslēgtu.

Vai varu regulēt ventilatora galvas slīpumu?

Jā. Atskrūvējiet regulēšanas skrūvi (10) uz piedziņas bloka korpusa, iestatiet vēlamo leņķi un atkal pievelciet skrūvi.

Kā tīrīt ventilatoru?

Vienmēr vispirms atvienojiet ventilatoru no strāvas. Tīriet ar mitru (ne slapju) drānu, izmantojot neitrālu mazgāšanas līdzekli. Neizmantojiet benzīnu vai citus šķīdinātājus.

Ko darīt, ja ventilators nesāk darboties?

Pārbaudiet barošanas avotu un pārliecinieties, vai spraudnis ir pareizi pievienots. Ja joprojām nedarbojas, sazinieties ar pilnvarotu servisa personālu.

Vai ir droši lietot ventilatoru ūdens tuvumā?

Nē. Neizmantojiet ventilatoru vannu, dušu vai peldbaseinu tuvumā. Izvairieties no saskares ar ūdeni vai mitrumu. Nedarbiniet ar mitrām rokām.

Vai bērni var lietot šo ventilatoru?

Bērniem līdz 8 gadu vecumam nav atļauts lietot ventilatoru bez uzraudzības. Pārliecinieties, ka bērni nespēlējas ar ierīci. Turiet vadu bērniem nepieejamā vietā.

Kādi ir ventilatora tehniskie parametri?

Spriegums: 220-240V, 50Hz, Nominālā jauda: 50W. Maksimālā gaisa plūsma: 58.30 m³/min, trokšņa līmenis: 65 dB(A), maksimālais gaisa ātrums: 3.00 m/s. Pilnīgai informācijai skatiet instrukciju.

Kur var saņemt remonta servisu?

Apmeklējiet www.ravanson.pl, lai uzzinātu servisa punktus. Remonts jāveic pilnvarotam personālam, izmantojot Quadra-Net tīklu (www.quadra-net.pl), vai zvaniet 61 853 44 44.

LIETOŠANAS INSTRUKCIJA WT-7040SN Ravanson

LV Originālā instrukcija

Producent/Manufacturer/Gamintojas/Ražotājs/Tootja:

RAVANSON LTD. Sp. z o.o.

Pirms ierīces pirmās lietošanas rūpīgi iepazīties ar tā lietošanas instrukciju un saglabāt to turpmākai lietošanai.

Pirms lietošanas sākuma nepieciešams izlasīt visus lietošanas drošības norādījumus un brīdinājumus.

Zemāk uzrādīto drošības brīdinājumu un drošības norādījumu neievērošana, var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemesls.

levērot visus drošības brīdinājumus un norādījumus, lai tos varētu ievērot nākotnē.

VISPĀRĒJI DROŠĪBAS NORĀDĪJUMI

Šo ierīci var lietot bērni no 8 gadu vecuma un vecāki, personas ar ierobežotām fiziskām, sensoriskām vai gadīgām dotībām, personas bez pieredzes un zināšanām, ja tas notiek uzraudzībā vai drošā veidā saskaṇā ar ierīces lietošanas instrukciju un šīs personas apzinās ar ierīces lietošanu saistīto bīstamību. Bērni nedrīkst spēlēties ar ierīci.

Tīrīšanu un konservāciju nedrīkst veikt bērni bez uzraudzības.

Bērni neapzinās bīstamību, kas var rasties lietojot elektriskās ierīces.

Turēt ierīci un tā barošanas vadu bērniem nepieejamā vietā.

Ierīci nelietot, ja ir bojāts barošanas vads.

Nekad izvelkot kontaktdakšinu no barošanas ligzdas nevilkt aiz barošanas vada.

Uzmanīties, lai barošanas vads nekontaktētos ar asām šķautnēm kā arī neatrastos tuvu karstām virsmām. Bojāts vads var būt par elektriskās strāvas trieciena iemeslu.

Nekad nelikt ierīci uz karstām virsmām.

Nelieto ierīci ārpusē. Nepakļaut ierīci lietus iedarbībai. Sargāt no mitruma. Neapkalpot ierīci ar mitrām rokām.

Ierīces kontaktdakšiņai jāatbilst kontaktligzdai.

Nedrīkst nekādā veidā izmainīt kontaktdakšinu.

Nedrīkst likvidēt nekādus korpusa elementus.

Nepieciešams pievērst uzmanību uz garderobes valīgām daļām, gariem matiem, kuri var iekļūt ierīces kustīgās daļās.

Pirms ierīces ieslēgšanas tīklā pārliecināties, ka spriegums uzrādīts uz ierīces plāksnītes atbilst tīkla spriegumam.

Nekad neieslēgt ierīci tīklā, kura nav pilnīgi samontēta.

Nekad nelieto ierīci ar ieplīsušu vai bojātu propelera lāpstinu.

Nelietot ierīci vannas, dušas vai peldbaseina tiešā tuvumā.

Skatīties, lai barošanas vads un kontaktdakšina nenonāktu saskarē arūdeni vai mitrumu. Uz ierīci nesmidzināt nekādus škidrumus.

Ierīci izslēgt no tīkla, turot aiz kontaktdakšiņas; nevilkt aiz barošanas vada.

lerīci atvienot no tīkla, ja to nepieciešams pārvietot vai tā ilgāku laiku netiks lietota.

Nelietot ierīci bez aizsargroziem.

Ierīce ir paredzēta tikai sadzīves lietošanai un to nevajadzētu lietot rūpniecības nolūkos.

Apkalpošanu, elektrisko un mehānisko remontu vienmēr veikt autorizētā servisā.

Ja barošanas vads tiek bojāts, to nepieciešams apmainīt pie ražotāja vai specializētā remonta darbnīcā, vai bīstamības novēršanai to jāveic kvalificētai personali.

Neskatoties uz ierīces izmantošanu paredzētajiem mērķiem un ievērot visus drošības norādījumus nevar pilnībā likvidēt noteiktus s atlikušā riska faktorus.

Nedrīkst aizsegt ventilatora tīklveida korpusu!

Ventilatora darba laikā groza tīklā nedrīkst likt nekādus elementus.

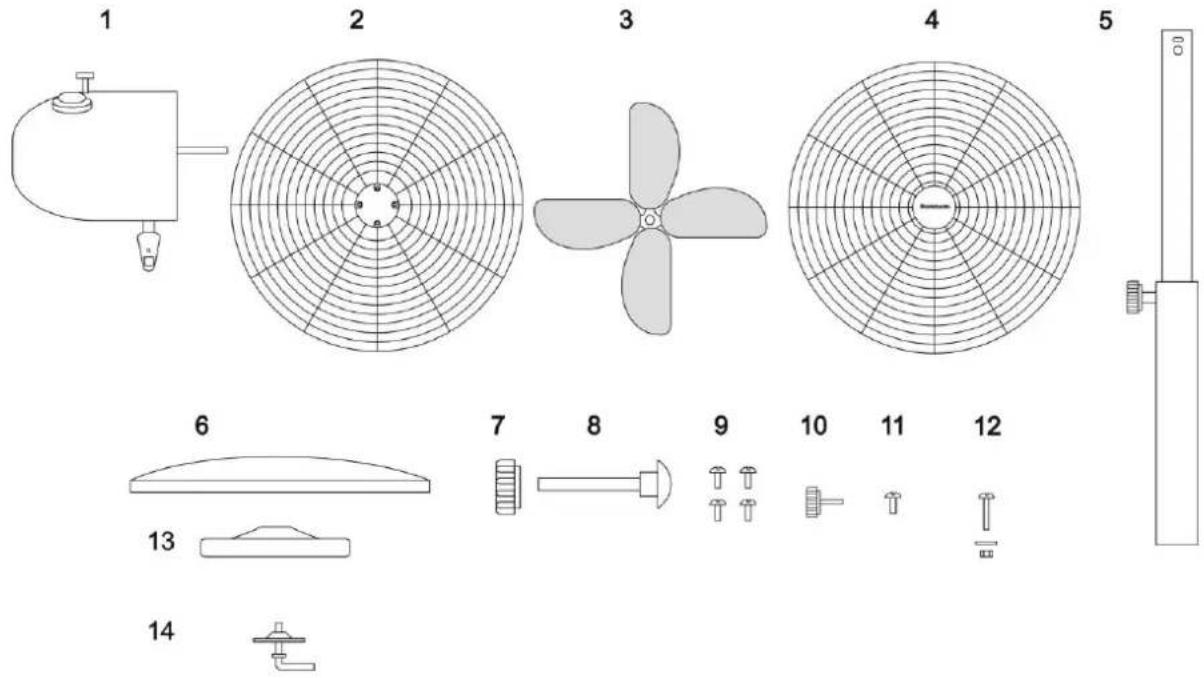

Komplektācija

Pēc iepakojuma atvēršanas nepieciešams pārbaudīt iepakojuma komplektāciju.

Pārbaudīt vai nav bojāti atseviškie elementi.

1	Piedziņas sistēma	2	Aizmugures grozs
3	Propeleris	4	Priekšējais grozs
5	Kolona	6	Pamatne
7	Stiprināšanas uzgrieznis	8	Stiprināšanas skrūve
9	Groza stiprināšanas skrūve	10	Regulēšanas skrūve
11	Centrējošā skrūve	12	Grozu stiprināšanas skrūve
13	Stabilizators	14	Stabilizatora stiprināšanas skrūve

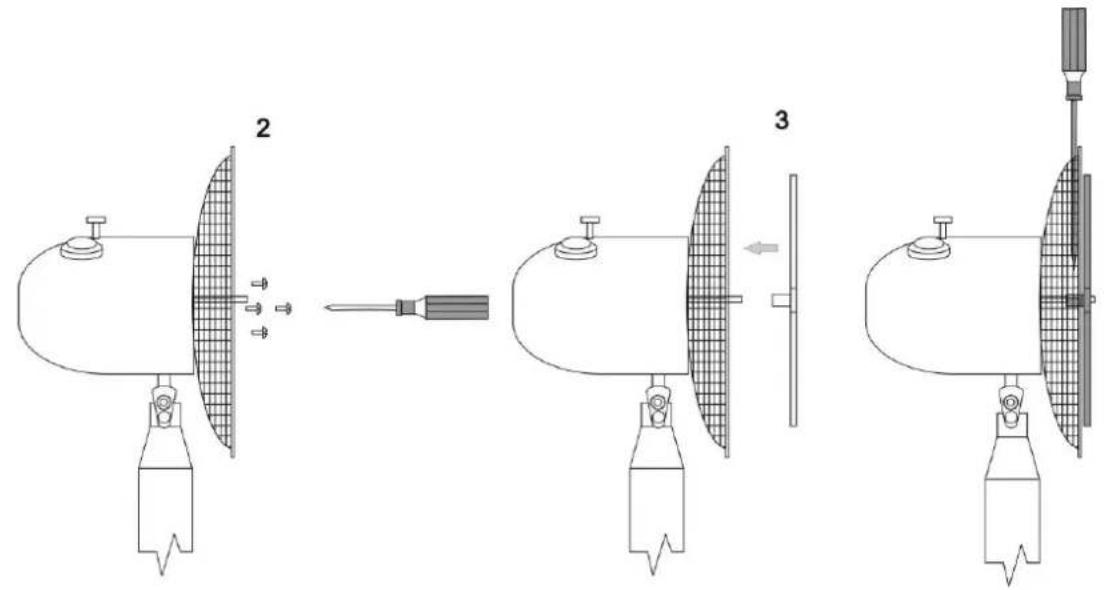

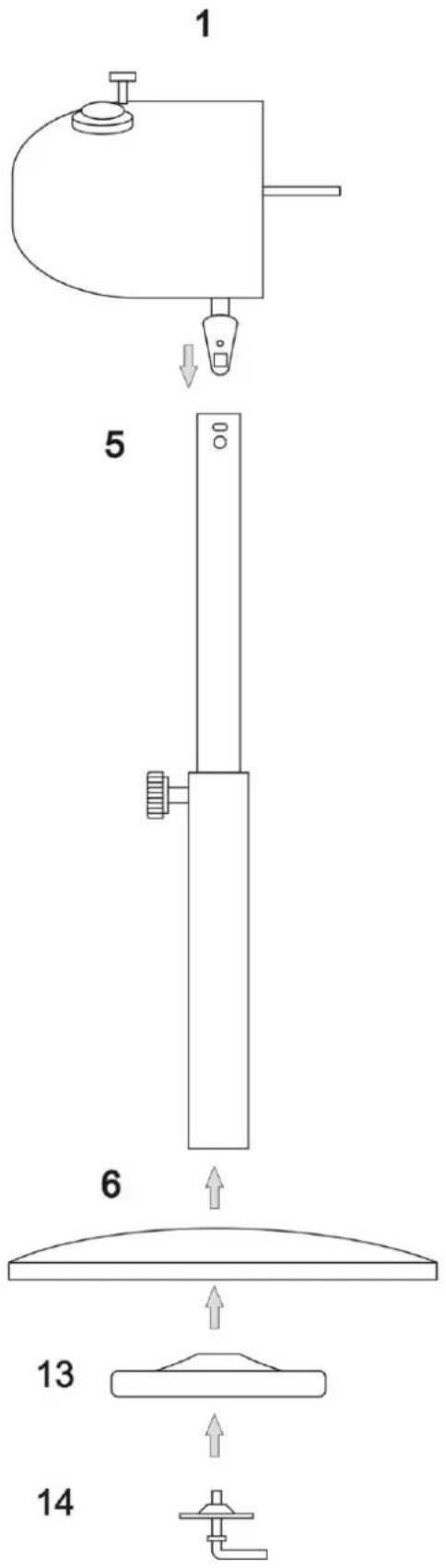

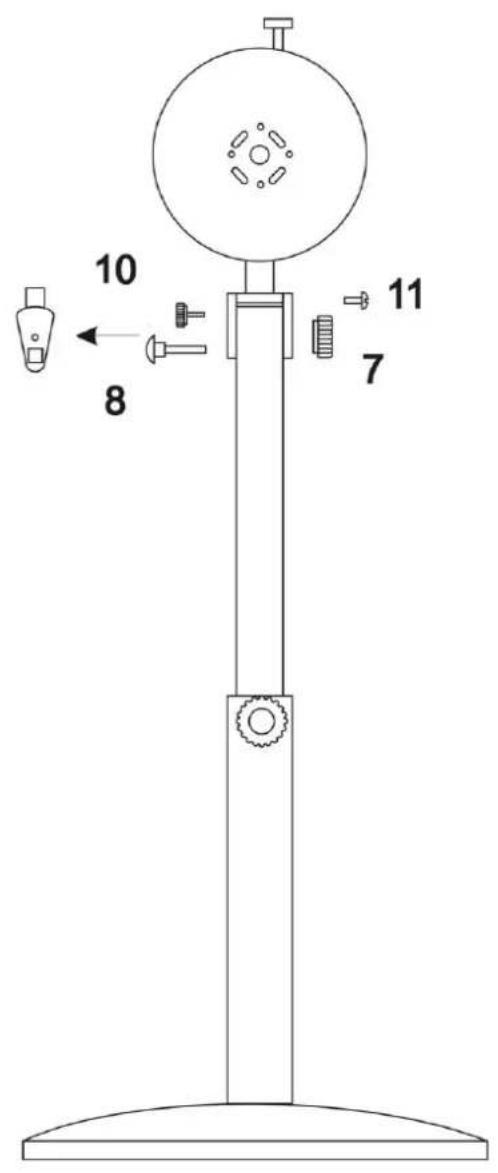

Montāža

Apkalpošana

Uzmanību! Pirms lietošanas sākuma nepieciešams pārliecināties vai barošanas avots pie kura tiks pieslēgta ierīce atbilst parametriem uzrādītiem uz ierīces plāksnītes.

Uzmanību! Pirms katras lietošanas pārbaudīt ierīci ŋnemot vērā mehāniskos bojājumus. Pārbaudīt barošanas vadu. Ja barošanas vads ir bojāts ierīci nedrīkst pievienot pie barošanas avota.

lespējams uzstādīt jaudu stāvoklī no I (vislēnāk) līdz stāvoklim III (visātrāk). Stāvoklis „0” – ventilatora izslēgšana

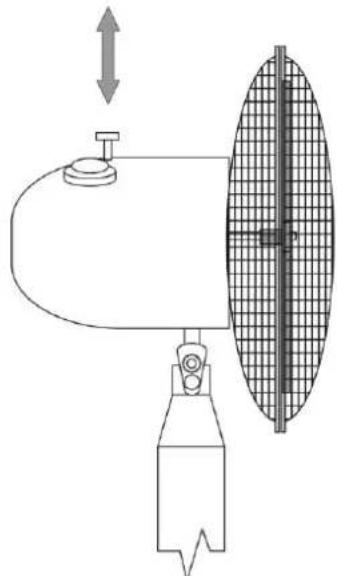

Ventilators ir aprikots ar karuseju mehänismu. Patvaljiga ventilatora pagriešanās vertikālā asī notiek ar pogu, kura atrodas piedziņas sistēmas korpusā (1). Ieslēgšana notiek iespiežot pogu, lai izslēgtu ierīces pagriešanos pogu nepieciešams izvilkt.

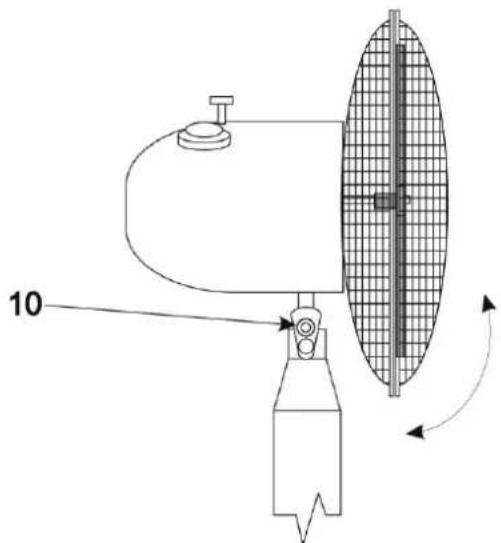

Ventilatora slīpuma lenka regulēšana notiek atbrīvojot regulēšanas skrūvi (10), uzstādot atbilstošu lenki un atkārtoti pieskrūvējot skrūvi.

leslēgšana/izslēgšana vertikālā asī

Slīpuma leŋka uzstādīšanas vertikālā asī

Konservācija

irms konservācijas sākuma nepieciešams pārliecināties, ka ventilators atvienots no barošanas avota. Ventilatoru tīrīt ar mitru (ne slapju) drānu izmantojot neitrālu mazgāšanas līdzekli, nekad nelietot benzīnu vai citus škīdinātājus.

Transportēšana un glabāšana

Transportēt un glabāt bērniem nepieejamā vietā iepakojumā, kurš sargāt pret putekļiem, mitrumu un mehāniskiem bojājumiem.

Defekti

Ja ventilators nedarbojas pārbaudiet vai barošanas ligzdā ir spriegums. Visā veida remontus var veikt pilnvarotas personas.

Parametri

Nominālais spriegums: 220 – 240 V

Frekvence: 50 Hz

Nominālās strāvas patēriņš: 50 W

Ražotājs patur sev tiesības uz tehniskām izmainām!

VIDES AIZSARDZĪBA:

Tajā veidā apzīmētus izstrādājumus, neizpildes gadījumā paredzot naudas sodu, nedrīkst izmest kopā ar parastiem atkritumiem. Elektriskajā un elektroniskajā iekārtā esošas briesmīgas vielas var kaitēt apkārtējai videi un cilvēku veselībai. Nepieciešams veicināt iekārtu atkritumu pārstrādāšanai un atkārtotai izmantošanai (reciklēšanai). Polijā un

Eiropā tiek veidots, vai jau eksistē, iekārtu atkritumu vākšanas sistēma, saskaņā ar ko visiem iepriekšminētas iekārtas pārdošanas punktiem ir pienākums pieņemt nolietotu iekārtu. Turklāt, ir pieejamas iepriekšminētas iekārtas vākšanas punkti.

Apraksts	Apzimējums	Vērtība	Mērvienība
Maksimālā ventilācija plūsma	[F]	58,30	m^3/min
Ventilatora ieejas jauda	[P]	44,00	W
īpatnējais ražīgums	[SV]	1,30	(m^3/min)/W
Elektroenerģijas patēriņš gaidstāves režīmā	[P_SB]	0,00	W
Ventilatora akustiskās jaudas līmenis	[L_WA]	65,00	dB(A)
Gaisa maksimālais ātrums	[c]	3,00	m/s
Mērījumu standarts īpatnējajam ražīgumam	IEC 60879
Kontaktinformācija papildinformācijas saņemšanai	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
