Gaminio tipas	Elektrinis ventiliatorius (Modeliai: WT-7040SN INOX, WT-7040SN GUN, WT-7050M)
Nominali įtampa	220–240 V
Nominalus dažnis	50 Hz
Nominali galia	50 W
Ventiliatoriaus galia	44.00 W
Maksimalus ventiliatoriaus oro srautas	58.30 m³/min
Darbo vertė	1.30 (m³/min)/W
Budėjimo režimo galia	0.00 W
Ventiliatoriaus garso galios lygis	65.00 dB(A)
Maksimalus oro greitis	3.00 m/s
Greičio nustatymai	3 greičiai (1, 2, 3) ir išjungimas (0)
Svyravimas	Taip, automatinis sukimasis aplink vertikalią ašį (mygtukas)
Pasvirimo reguliavimas	Taip, reguliuojamas atlaisvinant varžtą (10)
Konstrukcija	Variklis, galinis tinklelis, ventiliatoriaus sparnas, priekinis tinklelis, stulpas, pagrindas, tvirtinimo veržlė, montavimo varžtas, tinklelio tvirtinimo varžtai, reguliavimo varžtas, stabilizatorius
Valymas	Ištraukite kištuką, nuvalykite drėgna šluoste ir neutraliu valikliu; nenaudokite benzino ar tirpiklių
Saugos funkcijos	Nenaudokite pažeistu laidu/sparnais; laikykite atokiai nuo vandens; neuždenkite grotelių; vaikus iki 8 metų prižiūrėti
Paskirtis	Tik naudojimui namuose
Darbo vertės matavimo standartas	IEC 60879
Gamintojas	RAVANSON Ltd., Sp. z o.o., ul. Mazowiecka 6, 09-100 Płońsk, Lenkija
Aptarnavimo tinklas	Quadra-Net (www.quadra-net.pl), pagalbos linija 61 853 44 44

Dažnai užduodami klausimai - WT-7040SN Ravanson

Kaip surinkti ventiliatorių?

Žr. surinkimo schemą vadove. Pritvirtinkite pagrindą prie stulpo, tada sumontuokite variklio bloką. Pritvirtinkite galinį tinklelį, ventiliatoriaus sparną ir priekinį tinklelį naudodami pateiktus varžtus ir veržles.

Ką reiškia greičio nustatymai?

Ventiliatorius turi tris greičio nustatymus: 1 (lėčiausias) iki 3 (greičiausias). Padėtis '0' išjungia ventiliatorių.

Kaip įjungti svyravimą?

Paspauskite mygtuką ant pavaros bloko korpuso, kad įjungtumėte automatinį sukimąsi aplink vertikalią ašį. Ištraukite mygtuką, kad išjungtumėte.

Ar galiu reguliuoti ventiliatoriaus galvutės pasvirimą?

Taip. Atlaisvinkite reguliavimo varžtą (10) ant pavaros bloko korpuso, nustatykite norimą kampą ir vėl priveržkite varžtą.

Kaip valyti ventiliatorių?

Visada pirmiausia ištraukite ventiliatoriaus kištuką. Valykite drėgna (ne šlapia) šluoste naudodami neutralų valiklį. Nenaudokite benzino ar kitų tirpiklių.

Ką daryti, jei ventiliatorius neužsiveda?

Patikrinkite maitinimo šaltinį ir įsitikinkite, kad kištukas tinkamai prijungtas. Jei vis tiek neveikia, kreipkitės į įgaliotąjį serviso personalą.

Ar saugu naudoti ventiliatorių prie vandens?

Ne. Nenaudokite ventiliatoriaus prie vonios, dušo ar baseinų. Venkite sąlyčio su vandeniu ar drėgme. Nenaudokite šlapiomis rankomis.

Ar vaikai gali naudoti šį ventiliatorių?

Vaikai iki 8 metų neturėtų naudoti ventiliatoriaus be priežiūros. Užtikrinkite, kad vaikai nežaistų su prietaisu. Laikykite laidą nepasiekiamoje vietoje.

Kokios techninės ventiliatoriaus specifikacijos?

Įtampa: 220-240V, 50Hz, Nominali galia: 50W. Maksimalus oro srautas: 58,30 m³/min, garso lygis: 65 dB(A), maksimalus oro greitis: 3,00 m/s. Išsamią informaciją žr. vadove.

Kur galiu gauti remonto paslaugas?

Apsilankykite www.ravanson.pl, kad sužinotumėte aptarnavimo punktus. Remontą turi atlikti įgaliotas personalas per Quadra-Net tinklą (www.quadra-net.pl) arba skambinti 61 853 44 44.

NAUDOJIMO INSTRUKCIJA WT-7040SN Ravanson

Prieš pirmą jrenginio panaudojimą atidžiai perskaitykite jo naudojimo instrukciją ir pasilikite ją ateičiai.

Prieš įrenginio naudojimą perskaitykite visas saugą liečiančias pastabas ir nurodymus.

Nesilaikant čia pateiktų saugą liečiančių įspėjimų ar nurodymų, galima sukelti gaisrą, patirti elektros smūgį ir (arba) rimtai susižaloti.

Visas saugą liečiančias pastabas ir nurodymus pasilikite ateičiai.

BENDROS SAUGA LIEČIANČIOS TAISYKLĖS

Šiuo jrenginiu gali naudotis 8 metų amžiaus ir vyresni vaikai, fizinę, jutiminę ar protinę negalią turintys asmenys bei asmenys, nemokantys arba neturintys naudojimosi jrenginiu patirties, jeigu jie yra prižiūrimi, laikosi naudojimosi instrukcijoje nurodytų taisyklių ir supranta su jrenginio naudojimu susijusius pavojus. Vaikai negali žaisti su jrenginiu. Vaikai negali savarankiškai (be priežiūros) valyti jrenginį ar atlikti jo priežiūros darbus.

Vaikai nesupranta grèsmès, susijusios su naudojimusi elektros prietaisais.

Irenginj ir jo laidą laikykite vaikams nepasiekiamoje vietoje.

Nenaudokite jrenginio, jeigu jo laidas yra pažeistas.

Norėdami ištraukti laidą iš elektros lizdo, traukite, laikydami už kištuko.

Saugokite, kad elektros maitinimo laidas neliestų aštrių kraštų ar nebūtų netoli karšų paviršių. Pažeistas laidas gali sukelti elektros smūgį.

Niekuomet jrenginio nestatykite ant karšto paviršiaus.

Jrenginio nenaudokite lauke. Nepalikite jo lauke, lietui lyjant.

Saugokite nuo drègmès. Nelieskite jo drègnomis rankomis.

Jrenginio kištukas turi tikti prie elektros lizdo.

Niekuomet nebandykite kištuko perdirbti.

Nenuimkite jokios korpuso dalies.

Saugokite, kad išsikišantys aprangos elementai ar ilgi plaukai nejsisuktų į judančias įrenginio dalis.

Prieš jjungdami jrenginj i elektros tinklą, patikrinkite, ar jrenginio vardinių duomenų plokštelėje pateikta ir tinkle esanti įtampa yra tokia pati.

Niekuomet i elektros tinklą nejunkite visiškai nesumontuoto jrenginio.

Niekuomet nenaudokite jrenginio, jeigu jo sraigto mentė yra jskilusi arba pažeista.

Nenaudokite jrenginio šalia vonios, dušo ar plaukimo baseino.

Saugokite, kad jrenginio laidas ir kištukas nesušlaptų ir nesudrėktų. Ant jrenginio nepurkškite jokio skysčio.

Išjungdami jrenginj iš elektros tinklo, laikykite už kištuko; niekuomet netraukite už laido.

Jeigu jrenginys turi būti perneštas arba nenaudojamas ilgesnj laiką, išjunkite jj iš elektros tinklo.

Nenaudokite jrenginio be apsauginių grotelių.

Irenginys skirtas tik buitiniam naudojimui. Jo negalima naudoti pramoniniais tikslais.

Jrenginj tikrinti, jo elektrinio ir mechaninio remonto darbus gali atlikti tik autorizuotos serviso dirbtuvės.

Jeigu bus pažeistas jrenginio elektros maitinimo laidas, jį pakeisti turi gamintojas, specializuotos remonto dirbtuvės arba kvalifikuotas asmuo. Tokiu būdu bus išvengta pavojingų situacijų.

Net ir laikantis visų saugos taisyklių bei naudojantis įrenginiu pagal paskirtį, negalima visiškai pašalinti kai kurių likutinės grėsmės faktorių.

Negalima uždengti tinklinio ventiliatoriaus korpuso!

Ventiliatoriui veikiant, j jo groteles negalima dèti jokių daiktų.

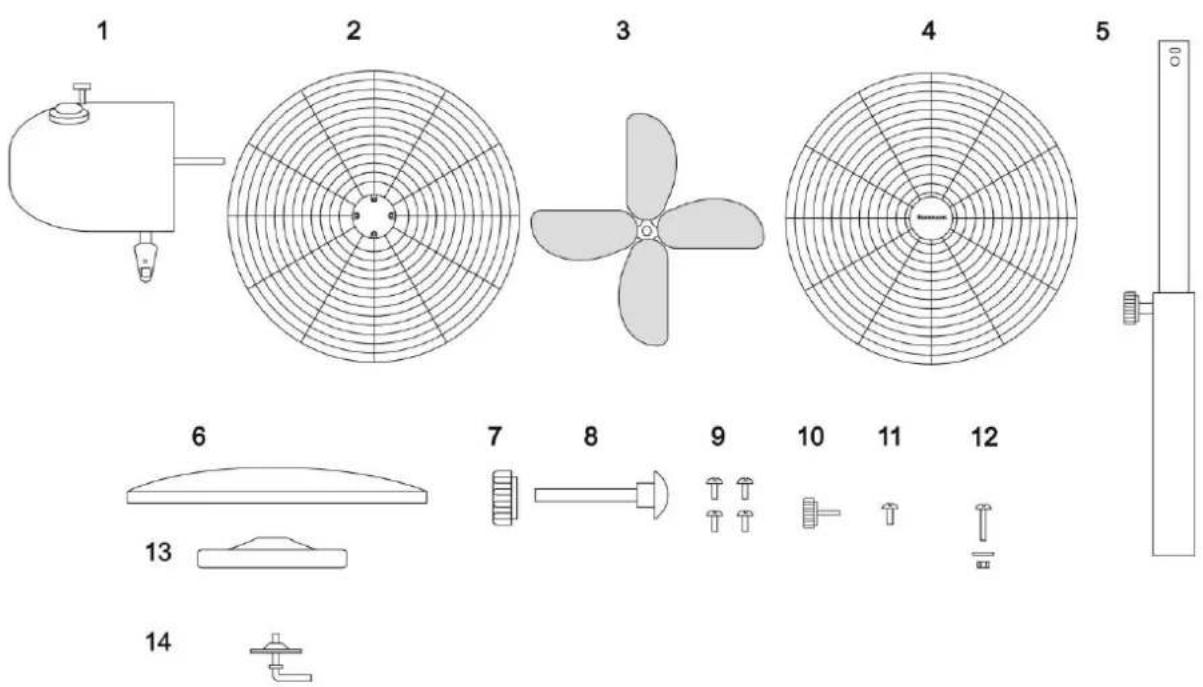

Komplekte esantys elementai

Atidarę pakuotę, patikrinkite, ar pristatyti visi elementai.

Patikrinkite, ar elementai néra sugadinti.

1	Varančioji pavara	2	Užpakalinės grotelės
3	Sparnuotė	4	Priekinės grotelės
5	Stovas	6	Pagrindas
7	Tvirtinančioji veržlė	8	Tvirtinimo varžtas
9	Groteles tvirtinantys varžtai	10	Reguliuojantysis varžtas
11	Tvirtinimo varžtas	12	Groteles tvirtinantis varžtas
13	Stabilizatorius	14	Stabilizatorių tvirtinantis varžtas

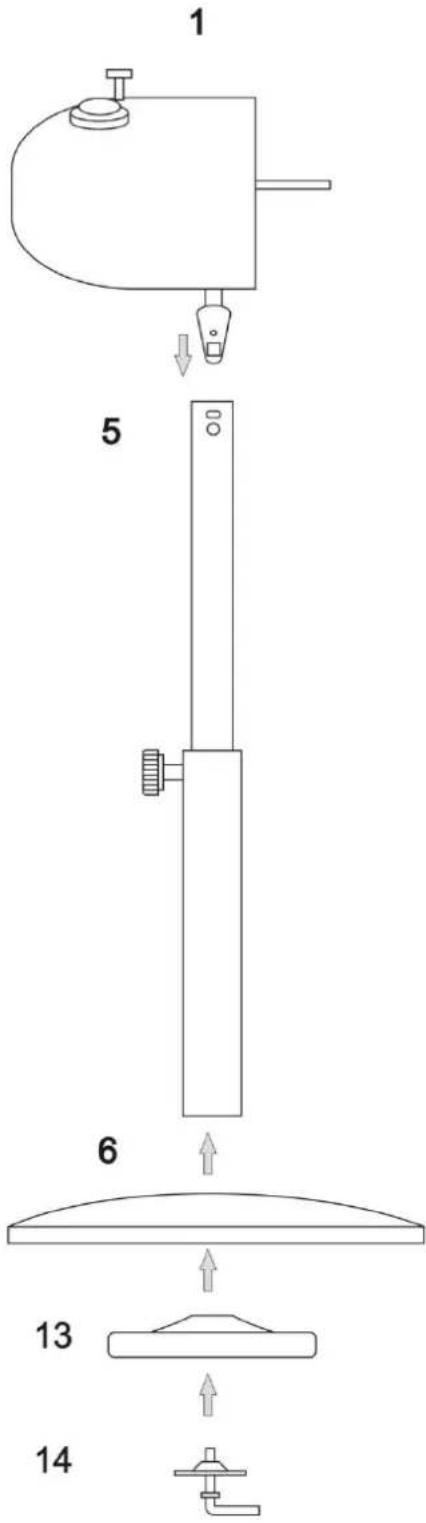

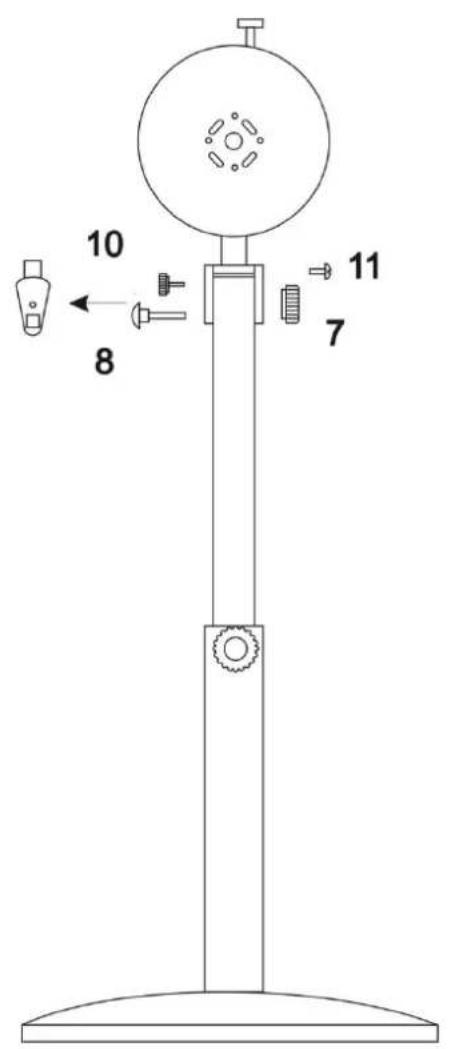

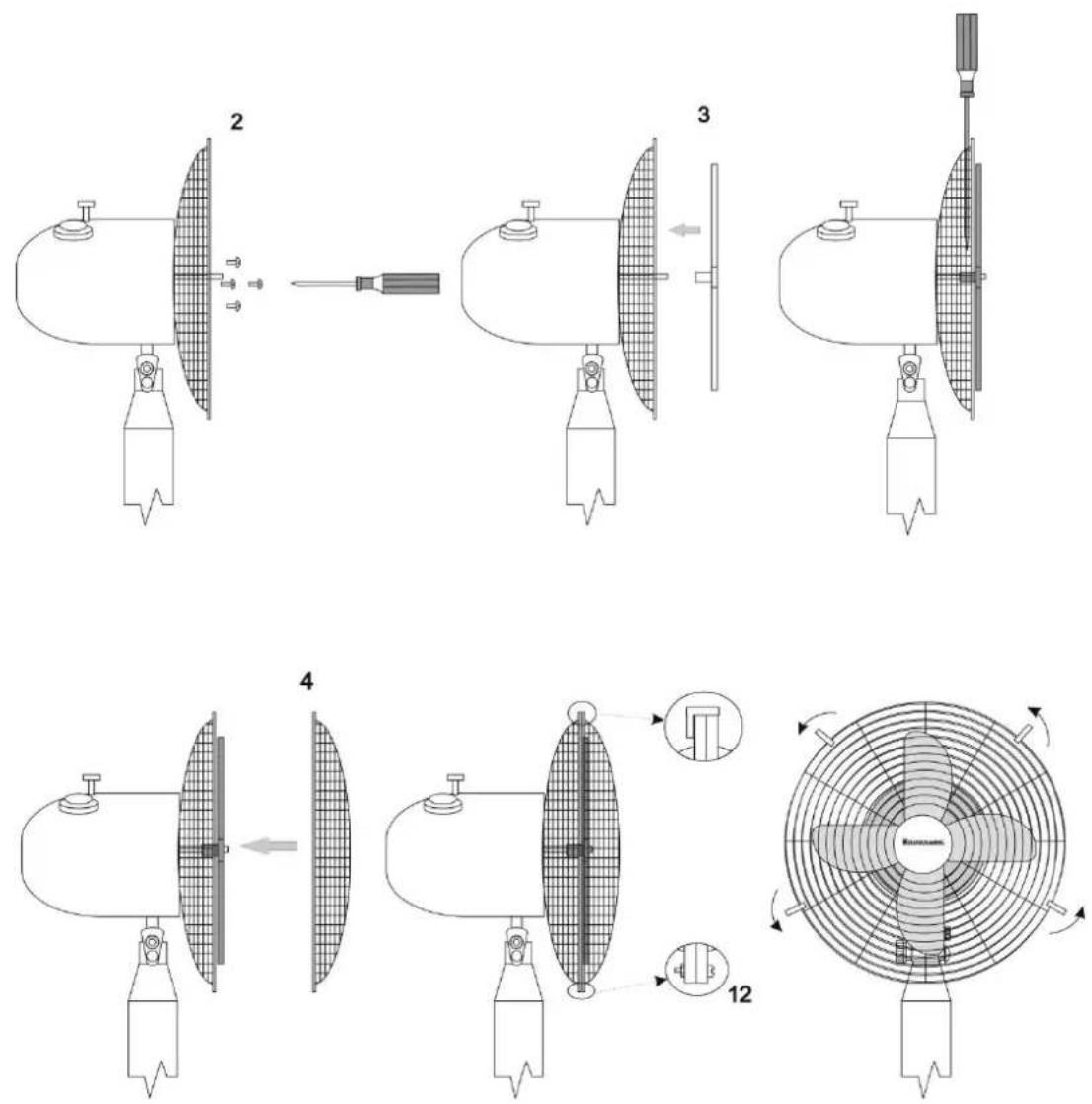

Montavimas

Naudojimas

DÉMESIO! Prieš pradědami naudoti jrenginj, patikrinkite, ar elektros maitinimo tinklas, j kurj bus jjungtas jrenginys, atitinka jo vardinių duomenų lentelėje nurodytus parametrus.

DÉMESIO! Prieš kiekvieną jrenginio panaudojimą patikrinkite, ar jrenginys nėra sugadintas mechaniškai. Patikrinkite elektros maitinimo laidą. Jeigu laidas yra pažeistas, nejunkite jrenginio j elektros maitinimo tinklą.

Ventiliatoriaus galią galima reguliuoti: nuo I (lėčiausios) iki III (greičiausios) padėties. „0“ padėtis – ventiliatorius išjungtas.

Ventiliatorius turi sukimosi mechanizmą. Automatinis ventiliatoriaus apsisukimas aplink vertikaliają ašį jjungiamas, nuspaudžiant ant korpuso esantį varančiosios pavaros (1) mygtuką. Norėdami apsisukimą išjungti, ištraukite mygtuką.

Norėdami nustatyti ventiliatoriaus palinkimo kampa, atsukite reguliuojantjjį varžtą (10), nustatykite norimą kampa ir vėl prisukite varžtą.

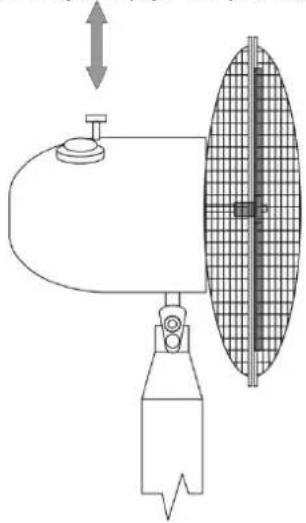

Apsukų vertikalioje ašyje jjungimas /išjungimas

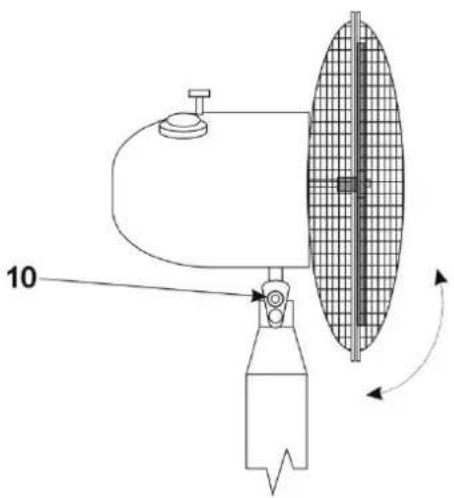

Palinkimo kampo horizontalioje ašyje nustatymas

Priežiūra

Prieš pradėdami priežiūros darbus, patikrinkite, ar ventiliatorius yra išjungtas iš elektros maitinimo tinklo.

Ventiliatorių valykite drėgna (ne šlapia) šluoste. Naudokite neutralų valiklj. Niekuomet nenaudokite benzino ar kitų tirpiklių.

Transportavimas ir laikymas

Jrenginj gabenkite ir laikykite vaikams nepasiekiamoje vietoje, nuo dulkių, drėgmės ir mechaninių gedimų saugančioje pakuotėje.

Gedimai

Jeigu ventiliatorius neveikia, patikrinkite, ar elektros lizde yra jtampa. Visus remonto darbus gali atlikti tik kvalifikuoti asmenys.

Dabartinj aptarnavimo punktu sąrašą galite rasti adresu: www.ravanson.pl

Paslaugą teikia Quadra-Net tinklas, apsilankykite: www.quadra-net.pl

Ir pagalbos telefono numeris 61 853 44 44

Parametrai

Vardiné jtampa: 220 – 240 V

Dažnis: 50 Hz

Gamintojas pasilieka sau teisę keisti jrenginio techninius parametrus!

Perbrauktos šiukšlinės ženklas informuoja, kad šių gaminių negalima šalinti su nerūšiuotomis buitinėmis atliekomis.

Vartotojas privalo pristatyti panaudotą prietaisą j specialų elektros ir elektroninės įrangos surinkimo punktą. Panaudotos elektros ir elektroninės įrangos surinkimo punktai, tame tarpe vietiniai punktai, parduotuvės bei savivaldybės punktai sudaro tinklą, kuriuo dėka galima tinkamai utilizuoti panaudotus prietaisus.

Tinkamas elektros ir elektroninės įrangos atliekų šalinimas padeda išvengti kenksmingų žmogaus sveikatai ir aplinkai padarinių, atsirandančių dėl elektros ir elektroninės įrangos atliekose esančių pavojingų medžiagų ir dėl netinkamo tokios įrangos saugojimo ir perdirbimo.

Jrenginys turi sumažintą kenksmingų medžiagų, turinčių neigiamą poveikį aplinkai, kiekį.

Apibūdinimas	Simbolis	Vertė	Vienetai
Didžiausias ventilatoriaus oro srautas	[F]	58,30	m^3/min
Ventiliatoriaus vartojamoji galia	[P]	44,00	W
Eksploatacinė vertė	[SV]	1,30	(m^3/min)/W
Energijos suvartojimas budėjimo veiksena	[P_B]	0,00	W
Ventiliatoriaus garso galios lygis	[L_WA]	65,00	dB(A)
Didžiausias oro greitis	[c]	3,00	m/s
Eksploatacinės vertės matavimo metodo standartas	IEC 60879
Išsamesnės informacijos teirautis	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
