WT-7040SN - Küte Ravanson - Tasuta kasutusjuhend

Toote tüüp	Elektriventilaator (Mudelid: WT-7040SN INOX, WT-7040SN GUN, WT-7050M)
Nimipinge	220–240 V
Nimisagedus	50 Hz
Nimivõimsustarve	50 W
Ventilaatori võimsustarve	44.00 W
Maksimaalne ventilaatori õhuvool	58.30 m³/min
Teenindusväärtus	1.30 (m³/min)/W
Ooterežiimi võimsustarve	0.00 W
Ventilaatori helivõimsuse tase	65.00 dB(A)
Maksimaalne õhu kiirus	3.00 m/s
Kiirusseaded	3 kiirust (1, 2, 3) plus Väljas (0)
Pöörlemine	Jah, automaatne pöörlemine ümber vertikaaltelje (lülitusnupp)
Kaldenurga reguleerimine	Jah, reguleeritav kruvi (10) lõdvendamisega
Konstruktsioon	Mootor, tagumine korv, propeller, esikorv, sammas, alus, kinnitusmutter, kinnituskruvi, korvi kinnituskruvid, reguleerimiskruvi, stabilisaator
Puhastamine	Ühendage pistik, pühkige niiske lapiga ja neutraalse pesuvahendiga; mitte bensiini ega lahusteid
Ohutusfunktsioonid	Ärge kasutage kahjustatud juhtme/labadega; hoidke veest eemal; ärge katke võre; alla 8-aastased lapsed peavad olema järelevalve all
Sihtotstarve	Ainult koduseks kasutamiseks
Teenindusväärtuse mõõtmise standard	IEC 60879
Tootja	RAVANSON Ltd., Sp. z o.o., ul. Mazowiecka 6, 09-100 Płońsk, Poola
Teenindusvõrk	Quadra-Net (www.quadra-net.pl), abitelefon 61 853 44 44

Korduma kippuvad küsimused - WT-7040SN Ravanson

Kuidas ventilaatorit kokku panna?

Vaadake kasutusjuhendis olevat kokkupaneku skeemi. Kinnitage alus samba külge, seejärel paigaldage mootoriüksus. Kinnitage tagumine korv, propeller ja esikorv kaasasolevate kruvide ja mutritega.

Mida tähendavad kiirusseaded?

Ventilaatoril on kolm kiirusseadet: 1 (aeglaseim) kuni 3 (kiireim). Asend '0' lülitab ventilaatori välja.

Kuidas lülitada sisse pöörlemine?

Vajutage ajamiüksuse korpusel olevat nuppu, et lülitada sisse automaatne pöörlemine ümber vertikaaltelje. Tõmmake nupp välja, et see välja lülitada.

Kas ma saan reguleerida ventilaatori pea kaldenurka?

Jah. Lõdvendage ajamiüksuse korpusel reguleerimiskruvi (10), seadke soovitud nurk ja keerake kruvi uuesti kinni.

Kuidas puhastada ventilaatorit?

Ühendage ventilaator alati enne puhastamist pistikust. Puhastage niiske (mitte märja) lapiga ja neutraalse pesuvahendiga. Ärge kasutage bensiini ega muid lahusteid.

Mida peaksin tegema, kui ventilaator ei käivitu?

Kontrollige toiteallikat ja veenduge, et pistik on korralikult ühendatud. Kui see ikka ei tööta, võtke ühendust volitatud hoolduspersonaliga.

Kas ventilaatorit on ohutu kasutada vee läheduses?

Ei. Ärge kasutage ventilaatorit vanni, duššide või basseinide läheduses. Vältige kokkupuudet vee või niiskusega. Ärge kasutage märgade kätega.

Kas lapsed võivad seda ventilaatorit kasutada?

Alla 8-aastased lapsed ei tohi ventilaatorit kasutada ilma järelevalveta. Veenduge, et lapsed ei mängiks seadmega. Hoidke juhe nende käeulatusest eemal.

Millised on ventilaatori tehnilised andmed?

Pinge: 220-240V, 50Hz, nimivõimsus: 50W. Maksimaalne õhuvool: 58.30 m³/min, helitase: 65 dB(A), maksimaalne õhu kiirus: 3.00 m/s. Üksikasjade jaoks vaadake kasutusjuhendit.

Kust saan remonditeenust?

Külastage www.ravanson.pl teeninduspunktide leidmiseks. Remonti peaksid tegema volitatud personal Quadra-Net võrgu kaudu (www.quadra-net.pl) või helistage numbril 61 853 44 44.

KASUTUSJUHEND WT-7040SN Ravanson

Enne seadme esmakordset kasutamist lugege kasutusjuhend läbi ja hoidke see hilisemaks kasutamiseks alles.

Enne kasutamise alustamist lugege läbi köik kasutamise ohutusjuhised ja hoiatused.

Allpool toodud ohutusjuhiste ja hoiatuste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi.

Hoidke köik ohutusjuhised ja hoiatused tulevikus kasutamiseks alles.

Seadet võivad kasutada vähemalt 8-aastased lapsed, piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud või ebapiisavate kogemuste või teadmistega isikud, tingimusel, et nad teevad seda järelevalve all või vastavalt seadme kasutusjuhendile, või et neile on eelnevalt arusaadavalt selgitatud võimalikke ohtusid ning tutvustatud seadme ohutut kasutamist. Ärge lubage lastel seadmega mängida. Lapsed ei tohi teha puhastamist ja tehnilist hooldust ilma järelevalveta.

Lapsed ei taju ohtusid, mis võivad elektriseadmete kasutamisel tekkida.

Hoidke seadet ja selle juhet lastele kättesaamatus kohas.

Ärge kasutage seadet, kui toitejuhe on kahjustatud.

Pistiku eemaldamisel pistikupesast ärge tömmake kunagi juhtmest.

Veenduge, et toitejuhe ei puutuks kokku teravate servadega ega paikneks kuumade pindade läheduses. Juhtmekahjustused võivad põhjustada elektrilööki.

Ärge asetage seadet kunagi kuumadele pindadele.

Ärge kasutage seadet välitingimustes. Ärge asetage seadet vihma kätte. Kaitske seadet niiskuse sissetungimise eest. Ärge puudutage seadet märgade kätega.

Seadme pistik peab sobima pistikupesaga.

Ärge modifitseerige pistikut mingil moel.

Ärge võtke maha ühtegi korpuse osa.

Pöörake tähelepanu rõivastuse esileulatuvatele elementidele ja pikkadele juustele, mis võivad seadme liikuvate osade külge kinni jääda.

Enne seadme vooluvörku ühendamist kontrollige, et tehasesildil märgitud pinge vastab vörgupingele.

Ärge ühendage kunagi vooluvörku seadet, mis pole täielikult kokku monteeritud.

Ärge kunagi kasutage möranenud või kahjustatud propellerilabadega seadet.

Ärge kasutage seadet vanni, dušši või basseini vahetus läheduses.

Jälgige, et pistik ega pistikupesa ei puutuks kokku vee või niiskusega.

Ärge pihustage seadmele mingeid vedelikke.

Seadme vooluvõrgust lahutamisel hoidke kinni pistikust – ärge tömmake juhtmest.

Lahutage seade vooluvõrgust, kui soovite seda ümber paigutada või kui seda ei kasutata pikema aja jooksul.

Ärge kasutage seadet ilma kaitsekateteta.

Seade on mõeldud ainult kasutamiseks kodumajapidamises ja seda ei tohi kasutada tööstuses.

Tehnohoolduse tegemiseks, elektriliste või mehaaniliste komponentide remontimiseks pöörduge alati volitatud hooldustöökotta.

Kui toitejuhe on kahjustatud, tuleb selle väljavahetamiseks pöörduda tootja poole, hooldustöökotta või kvalifitseeritud spetsialisti poole, vältimaks ohtusid.

Isegi kui seadet kasutatakse otstarbekohaselt ja järgitakse köiki ohutusjuhiseid, ei saa täielikult välistada jääkohtusid.

Ventilaatori võre kinnikatmine on keelatud!

Ärge asetage mingeid esemeid kattevõre sisse, sellal kui ventilaator töötab.

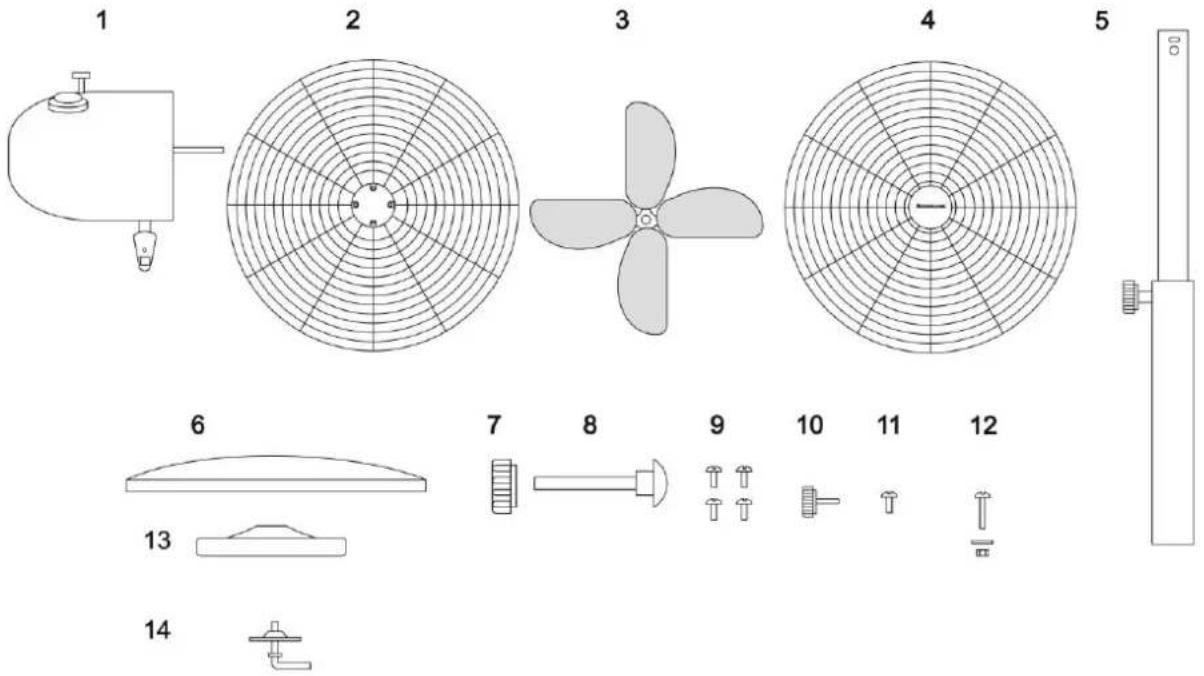

Tarnekomplekt

Pärast pakendi avamist kontrollige tarnekomplekti terviklikkust.

Veenduge, et ükski element pole kahjustatud.

1	Ajamiplokk	2	Tagumine kate
3	Propeller	4	Eesmine kate
5	Alus	6	Jalg
7	Kinnitusmutter	8	Kinnituspolt
9	Katte kinnituskruvid	10	Reguleerimiskruvi
11	Seadistuskruvi	12	Katete kinnituskruvi
13	Stabilisaator	14	Stabilisaatori kinnituskruvi

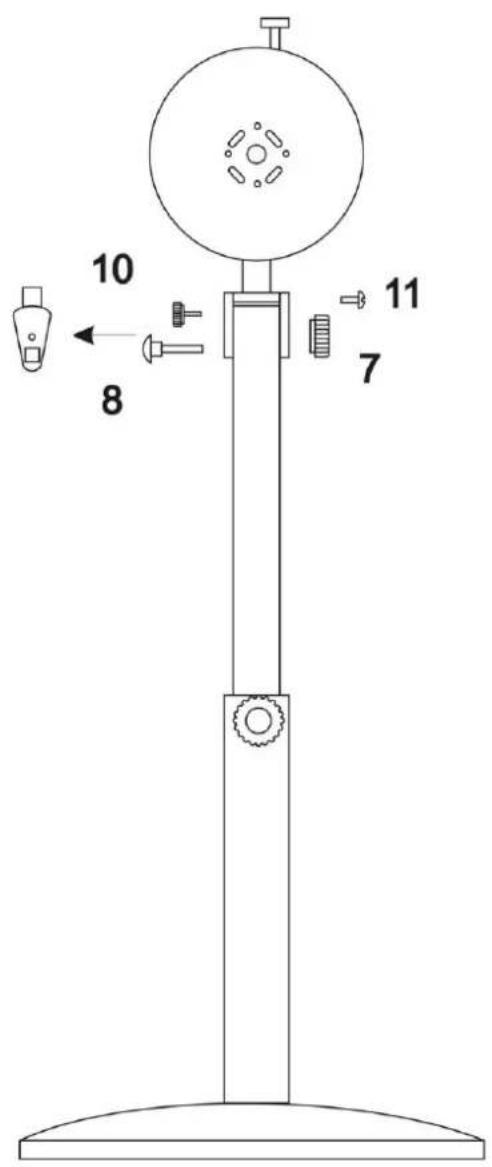

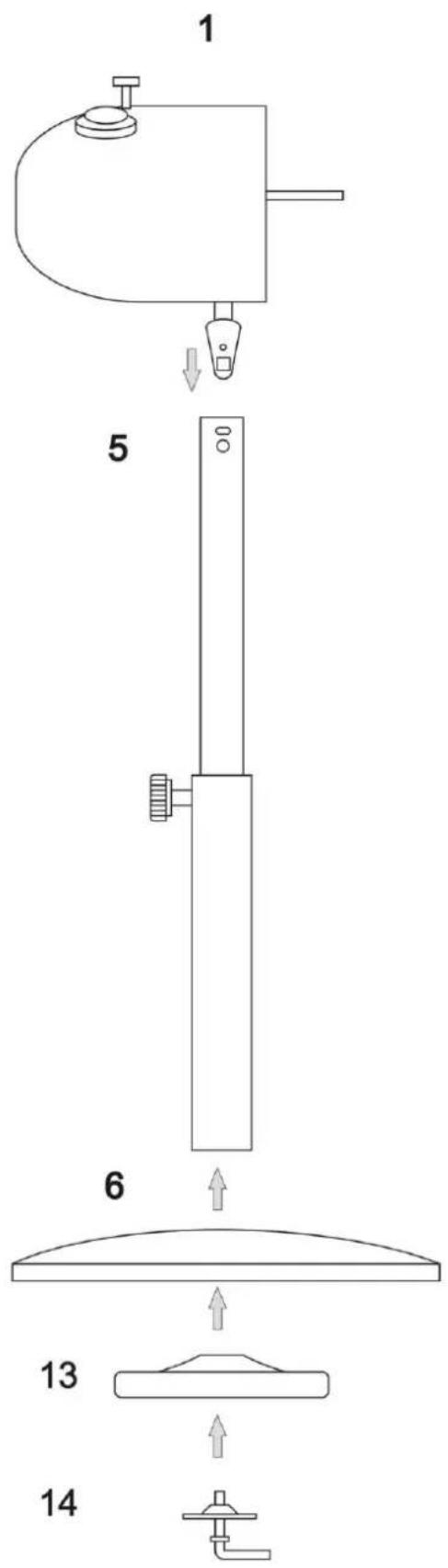

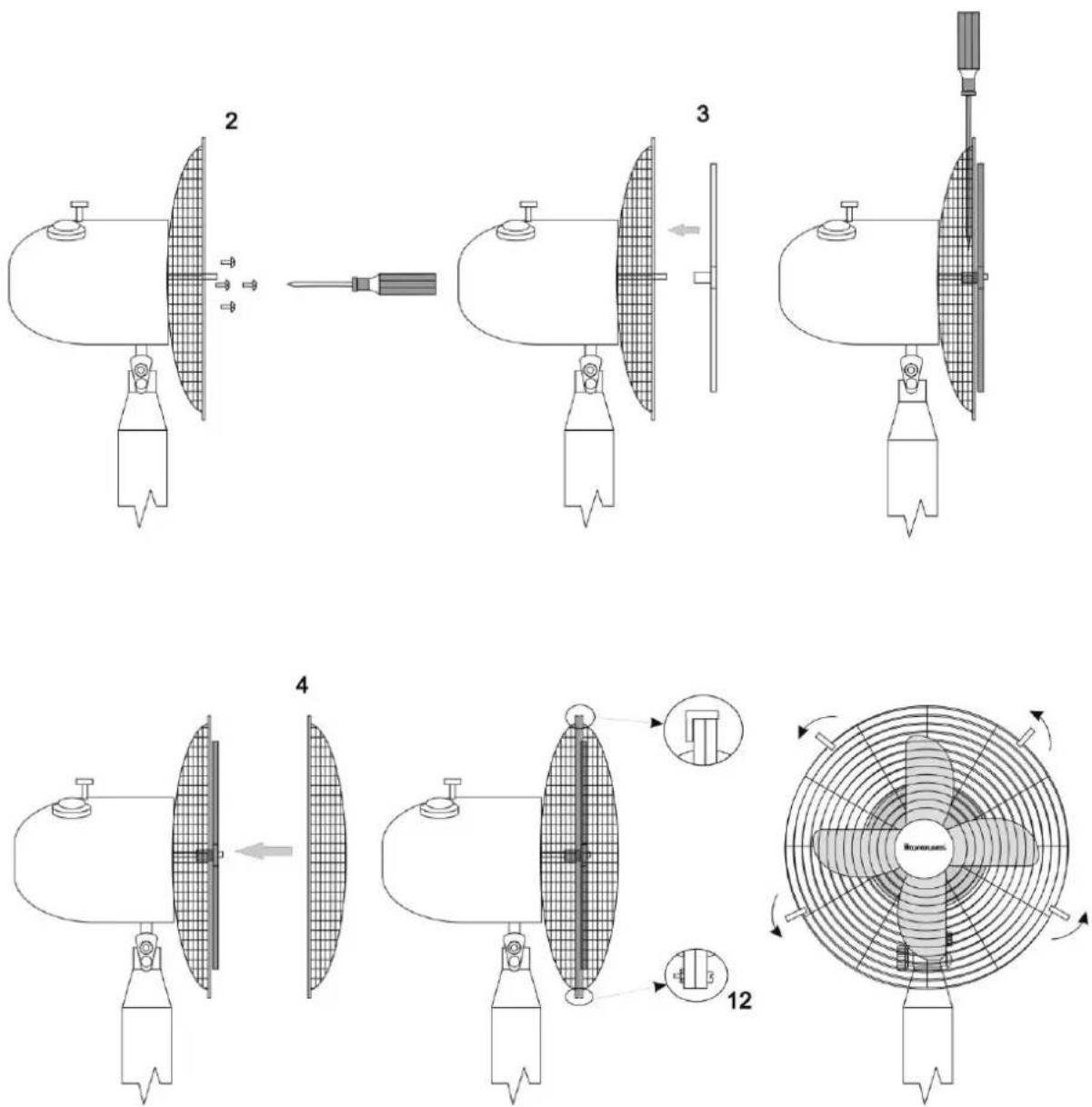

Monteerimine

Kasutamine
TÄHELEPANU! Enne kasutamise alustamist veenduge, et toiteallikas, mille külge seade ühendatakse, vastab tehasesildil märgitud andmetele.
TÄHELEPANU! Kontrollige seadet mehaaniliste kahjustuste suhtes iga kord enne kasutamist. Kontrollige toitejuhet. Kui toitejuhe on kahjustatud, ärge ühendage seadet toiteallikaga.

Võimsust saab seadistada asendist I (kõige aeglasem) kuni asendini III (kõige kiirem). Asend "0" – ventilaatori väljalülitamine

Ventilaator on varustatud pöörlemismehhanismiga. Ventilaatori automaatne pöörlemine ümber vertikaaltelje aktiveeritakse korpusel oleva nupu abil (1).

Sisselülitamiseks vajutage nuppu ning seadme pöörlemismehhanismi väljalülitamiseks tömmake nuppu.

Ventilaatori kaldenurga reguleerimiseks keerake reguleerimiskruvi (10) lahti, seadistage soovitud kaldenurk ja seejärel keerake reguleerimiskruvi taas kinni.

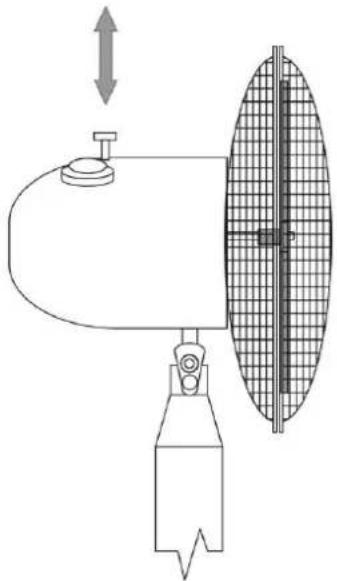

Vertikaaltelje ümber pöörlemise sisselülitamine/väljalülitamine

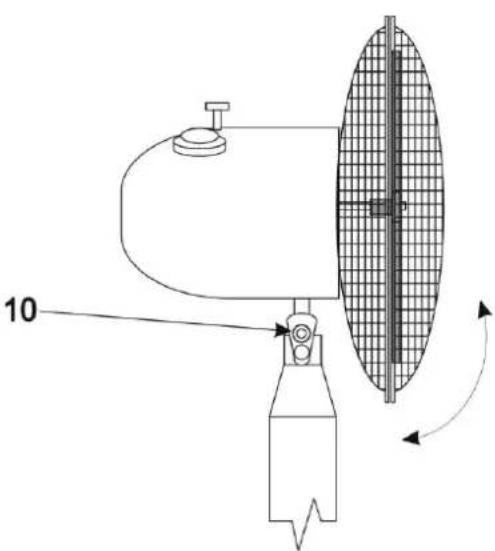

Kaldenurga ja horisontaaltelje reguleerimine

Hooldus

Enne puhastamise alustamist tuleb veenduda, et ventilaator on toiteallikast lahutatud.

Puhastage ventilaatorit niiske (mitte märja) lapiga, kasutades neutraalset puhastusvahendit, ärge mingil juhul kasutage bensiini ega muid lahusteid.

Transport ja hoiustamine

Transportige ja hoiustage ventilaatorit lastele kättesaamatus kohas pakendi sees, mis kaitseb tolmu, niiskuse ja mehaaniliste kahjustuste eest.

Rikked

Kui ventilaator ei tööta, kontrollige, kas vörgupinge on olemas. Köiki remonditöid peavad teostama hooldustöökoja spetsialistid.

Praeguse teeninduspunktide loendi leiate aadressilt: www.ravanson.pl

Teenust pakub Quadra-Neti vörk, külastage: www.quadra-net.pl

Ja abitelefoni number 61 853 44 44

Tehnilised andmed

Nimipinge: 220–240 V

Sagedus: 50 Hz

Nominaalne tarbimisvõimsus: 50 W

Tootja jätab endale tehniliste karakteristikute muutmise öiguse!

Selline märgistus informeerib, et seadet ei või pärast selle kasutamise lõpetamist käidelda koos olmeprügiga.

Kasutaja on kohustatud selle üle andma kasutatud elektri- ja elektroonilisi seadmeid koguvale üksusele. Kogumist korraldav üksus, sealhulgas kohalikud kogumispunktid, kauplused ja omavalitsusüksused moodustavad selle seadme utiliseerimist võimaldava süsteemi.

Kasutatud elektri- ja elektrooniliste seadmete öige käitlemine võimaldab vältida inimese tervisele ja keskkonnale ohtlikke tagajärgi, mida põhjustavad neis sisalduvad

ohtlikud ained ja selliste seadmete ebaõige ladustamine ja töötlemine.

Seadmes on piiratud mõningate ainete hulka, mis võiksid avaldada kahjulikku mõiu keskkonnale toote kasutamise ja utiliseerimise ajal.

Kirjeldus	Tähis	Väärtus	Ühik
Suurim ventilaatori voolukiirus	[F]	58,30	m^3/min
Ventilaatori sisendvõimsus	[P]	44,00	W
Tõhususväärtus	[SV]	1,30	(m^3/min)/W
Elektritarbimine ooteseisundis	[P_SB]	0,00	W
Ventilaatori helivõimsustase	[L_WA]	65,00	dB(A)
Suurim õhuvoolu kiirus	[c]	3,00	m/s
Tõhususväärtuse möõtmisstandard	IEC 60879
Täiendava teabe saamiseks pöörduda:	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
