Typ produktu	Nástenný digestor
Značka	Hoover
Model	H-HOOD 700 HDC110IN
Šírka	70 cm
Hĺbka	50 cm
Výška (min - max)	50 - 100 cm
Čistá hmotnosť	8,5 kg
Elektrické napájanie	220-240 V ~ 50 Hz
Výkon motora	200 W
Maximálny prietok vzduchu	600 m³/h
Hladina hluku	55 dB(A)
Energetická trieda	A
Typ ovládania	Dotyková elektronika
Osvetlenie	LED, 1,5 W
Tukový filter	Hliníkový, umývateľný v umývačke riadu
Uhlíkový filter (voliteľný)	Áno, vymeniteľný
Funkcie	Odvod alebo recirkulácia, 3 rýchlosti + intenzívny
Údržba	Tukové filtre čistite každý mesiac
Bezpečnosť	Automatické vypnutie, ochrana proti spätnému prúdeniu
Náhradné diely	Dostupné prostredníctvom popredajného servisu Hoover
Opraviteľnosť	Index opraviteľnosti: 7,5/10
Záruka	2 roky

Často kladené otázky - H-HOOD 700 HDC110IN HOOVER

Ako nainštalovať digestor H-HOOD 700 HDC110IN?

Inštaláciu by mal vykonať kvalifikovaný odborník. Digestor musí byť pevne pripevnený na stenu vo výške 65-75 cm nad varnou doskou. Uistite sa, že odvodné potrubie je správne pripojené alebo že je nastavený režim recirkulácie s uhlíkovým filtrom.

Ako čistiť tukové filtre?

Hliníkové tukové filtre je možné umývať v umývačke riadu alebo ručne horúcou vodou a čistiacim prostriedkom. Čistite ich každý mesiac alebo častejšie, ak veľa varíte. Pred opätovným vložením ich úplne osušte.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter sa musí vymeniť každé 3 až 6 mesiacov v závislosti od používania, alebo keď už pachy z varenia nie sú správne absorbované. Nie je umývateľný.

Prečo digestor nefunguje?

Skontrolujte elektrické napájanie, poistku alebo istič. Uistite sa, že je zástrčka správne zapojená. Ak problém pretrváva, kontaktujte popredajný servis Hoover.

Ako aktivovať intenzívnu funkciu?

Stlačte tlačidlo 'Intenzívny' (často označené ako 'Boost') na ovládacom paneli. Táto funkcia aktivuje maximálny výkon na približne 10 minút, potom sa automaticky vráti na predchádzajúcu rýchlosť.

Digestor je príliš hlučný, čo robiť?

Vyčistite tukové filtre a skontrolujte, či odvodné potrubie nie je upchaté. Uistite sa, že je digestor pevne pripevnený k stene. Ak hluk pretrváva, kontaktujte servis.

Môžem používať digestor bez odvodného potrubia?

Áno, v režime recirkulácie. Potom musíte nainštalovať uhlíkový filter (nie je súčasťou balenia) na absorbovanie pachov. Vzduch sa potom vracia späť do kuchyne.

Ako nastaviť automatické vypnutie časovačom?

Stlačte tlačidlo 'Časovač' (alebo 'Timer') na naprogramovanie vypnutia po 10, 20 alebo 30 minútach. Digestor sa automaticky vypne.

Sú LED žiarovky vymeniteľné?

Áno, LED žiarovky je možné vymeniť. Pre presný typ (často G4 alebo GU10) si pozrite návod. Pred výmenou vypnite napájanie.

Kde nájsť náhradné diely pre tento digestor?

Náhradné diely sú dostupné u popredajného servisu Hoover alebo na ich oficiálnej webovej stránke. Pri objednávke použite číslo modelu H-HOOD 700 HDC110IN.

NÁVOD NA OBSLUHU H-HOOD 700 HDC110IN HOOVER

Táto inštalačná príručka platí iba pre zariadenie s odpájateľnou dekoratívnou stropnou doskou.

VÝSTRAHA

Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnostami alebo nedostatkom skúseností či vedomostí môžu tento prístroj používať pod dohl'adom, resp. po poučení a oboznámení sa s bezpečným spôsobom používania a porozumení možným nebezpečenstvám. Deti sa so spotrebičom nesmú hrat'. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

V pokynoch budú zdôraznené nasledujúce dôležité informácie:

- ak sa kuchynský odsávač používa súčasne so spotrebičmi spal'ujúcimi plyn alebo iné palivá, treba zaistiť dostatočné vetranie miestnosti (nevzt'ahuje sa na spotrebiče, ktoré spät' do miestnosti vypúšťajú iba vzduch);

- podrobné informácie o postupoch a intervaloch čistenia;

- ak sa nevykonáva čistenie v súlade s pokynmi, hrozí nebezpečenstvo požiaru;

- pod odsávačom pár neflambujte.

- UPOZORNENIE: Pri používaní s kuchynskými spotrebičmi sa nekryté časti môžu zahrievať na vysoké teploty.

V inštalačných pokynoch budú zahrnuté nasledujúce dôležité

informácie:

– vzduch sa nesmie odvádzat’ do komína, ktorý slúži na odvádzanie výfukových plynov zo spotrebičov spaľujúcich plyn alebo iné palivá (nevzt’ahuje sa na spotrebiče, ktoré spät’ do miestnosti vypúšťajú iba vzduch);

- minimálna vzdialenost' medzi opornou plochou varných nádob na platni sporáka a najnižšou časťou odsávača pár; (Ked' sa odsávač pár nachádza nad plynovým spotrebičom, musí sa dodržat' minimálna vzdialenost' 65 cm.)

– je potrebné zaistiť plnenie nariadení týkajúcich sa odvádzania vzduchu.

Inštalačné pokyny pre odsávače pár s kovovými krytmi konštrukčnej triedy II s možnosťou prístupu zahrňajú podrobné informácie o umiestnení a maximálnych povolených dĺžkach upevňovacích či montážnych skrutiek, resp. iných upevňovacích zariadení, ktoré sa aplikujú priamo do tela odsávača pár na pripojenie príslušenstva, napr. štítu či potrubnej armatúry.

Ak sa používajú upevňovacie alebo montážne skrutky či iné upevňovacie zariadenia, ktoré sa na pripojenie príslušenstva aplikujú priamo do tela odsávača pár s kovovým krytom konštrukčnej triedy II s možnosťou prístupu, pokyny obsahujú informáciu o požadovanom umiestnení týchto skrutiek alebo upevňovacích zariadení, ako aj nasledujúcu výstrahu.

Výstraha: V prípade nenainštalovania skrutiek alebo upevňovacieho zariadenia v súlade s týmito pokynmi môžu hroziť elektrické riziká.

Nedovol'te det'om približovat' sa k výrobku, ked' je v prevádzke, a nedovol'te im hrat' sa s výrobkom alebo v jeho blízkosti.
Odsávač pár je určený len na domáce použitie, nie je vhodný na grilovanie, pečenie a iné komerčné použitie.
Všetky inštalačné práce musí vykonávat kompetentná osoba alebo kvalifikovaný elektrikár.
Odsávač pár a jeho drôtený filter je potrebné pravidelne čistiť, aby sa udržali v dobrom prevádzkovom stave.
✿ Pred čistiacimi prácami je nutné odpojit' odsávač pár od prívodu elektrickej energie.
✿ V záujme prevencie rizika zásahu elektrickým prúdom alebo poškodenia výrobku čistite odsávač pár podľa návodu na obsluhu.
✿ Nezapal'ujte oheň priamo pod odsávačom pár.
V prípade akejkoľvek poruchy odsávača pár okamžite informujte servisné oddelenie.
Zaistite dostatočné vetranie, keď používate súčasne odsávač pár aj sporák.
Potrubný systém odsávača pár nepripájajte na existujúci systém vetrania, ktorý sa používa pre plynový sporák alebo spotrebič spaľujúci iné palivo.
✿ Pred inštaláciou a použitím sa uistite, že napätie (V) a wattový výkon (W) uvedené na štítku odsávača pár zodpovedajú miestnym predpisom.
V záujme zaistenia bezchybnej prevádzky a dokonalého stavu odsávača pár si pred inštaláciou a použitím dôkladne prečítajte návod na obsluhu a odložte si ho na vhodné miesto.
Na zaistenie bezproblémového servisu odsávača pár z našej strany si uschovajte údržbovú kartu a faktúru. V opačnom prípade zaniká nárok na záručný servis.

Ovládacie prvky

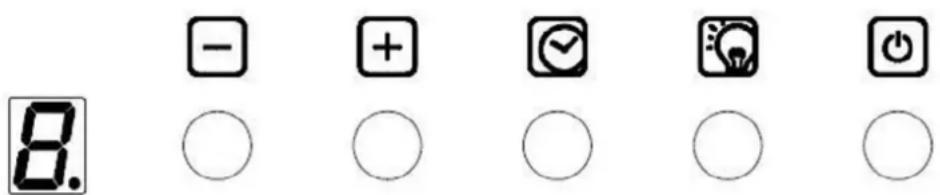

Niekoľko tlačidiel na ovládacom paneli, ktoré zvlášť vykonávajú rôzne funkcie (pozri obrázok 1).

Ked' prvýkrát pripojíte odsávač k prívodu elektrickej energie. Podsvietenie displeja LCD sa zapne. Podsvietenie sa vypne po 30 sekundách, ak nedôjde k stlačeniu žiadneho tlačidla.

Obrázok 1

Ovládanie svetla

- Jedným stlačením tlačidla svetla zapnete svetlo odsávača pár. Opätovným stlačením tlačidla svetla vypnete svetlo odsávača pár. Tlačidlo osvetlenia sa ovláda samostatne a neovplyvní žiadne d'alšie funkcie.

Ovládanie napájania

- Jedenkrát stlačte tlačidlo napájania: svetelný indikátor napájania sa rozsvieti a odsávač pár sa uvedie do chodu pri stredných otáčkach 2, tlačidlo otáčok motora a tlačidlo osvetlenia svietia. Po opätovnom stlačení tlačidla napájania sa vypne napájanie odsávača pár a svetelné indikátory zhasnú, odsávač pár je v pohotovostnom režime.

Výber zvýšenia otáčok

- Funkcia výberu otáčok ponúka 4 stupne nastavenia. Nízke, stredné 2, stredné 1, vysoké otáčky. Úroveň nastavenia otáčok sa zobrazí na displeji LCD ako: „1“, „2“, „3“, „4“.

- Ked' odsávač pracuje striedavo pri otáčkach „vysoké“ a „stredné 1“, po 7 minútach kumulatívnej doby takéhoto chodu sa automaticky prepne do režimu otáčok „stredné 2“.

- Jedenkrát stlačte tlačidlo —: otáčky sa znížia o jednu úroveň a číslo označujúce úroveň otáčok sa zobrazí na displeji LCD. Opakované stláčajte tlačidlo —, kým sa nedosiahne úroveň otáčok „0“: odsávač pár sa vypne a svetelné indikátory zhasnú.

Ovládanie časovača

Pred nastavovaním časovača nastavte požadovanú úroveň otáčok odsávača a stlačte tlačidlo časovača. Odpočítavanie časovača sa nastaví na 5 minút, na displeji LCD sa zobrazí číslica „5“. Odpočítavanie prebieha v minútových intervaloch „4, 3, 2“... Ked’ sa na displeji zobrazí hodnota „0“, napájanie sa vypne. Motor prestane pracovať a zároveň sa vypne svetlo.

Pripojenie dial'kového ovládania

- Pri prvom použití dial'kového ovládania je potrebné vykonať jeho prepojenie s odsávačom pár. Jedno dial'kové ovládanie sa teoreticky môže používať na ovládanie niekoľkých odsávačov pár súčasne.

pripojenia – stlačením ktoréhokol'vek tlačidla na dial'kovom ovládaní potvrd'te pripojenie. Proces pripojenia je dokončený a dial'kové ovládanie sa môže používať na výber úrovne otáčok, ovládanie osvetlenia a nastavovanie časovača.

- Ak chcete vykonat' opätovné pripojenie, najskôr budete musieť vymazať predchádzajúci nastavený kód.

- Po vymazaní predchádzajúceho kódu sa odsávač znova uvedie do

pohotovostného režimu. Stlačte na 5 sekúnd tlačidlo

indikátory tlačidiel budú striedavo blikat', odsávač je v režime pripojenia – stlačením ktoréhokol'vek tlačidla na dial'kovom ovládaní potvrďte pripojenie.

- Pomocou dial'kového ovládania možno zapínat' a zvyšovať otáčky motora, vypínat' a znižovať otáčky motora, zapínat' a vypínat' časovač či ovládat' funkcie zapínania a vypínania svetla.

Dial'kové ovládanie

- Jedenkrát stlačte tlačidlo a svetlo sa rozsvieti, po opätovnom stlačení svetlo zhasne. Tlačidlo osvetlenia sa ovláda samostatne a neovplyvní žiadne d'alšie funkcie.

Zapnutie motora a zvyšovanie otáčok

1. stlačenie, nízke otáčky

2. stlačenie, otáčky stredné 2

3. stlačenie, otáčky stredné 1
4. stlačenie, vysoké otáčky

- Ked' odsávač pracuje striedavo pri otáčkach „vysoké“ a „stredné 1“, po 7 minútach kumulatívnej doby takéhoto chodu sa automaticky prepne do režimu otáčok „stredné 2“.

Vypnutie motora a znižovanie otáčok

- Stlačte tlačidlo a motor sa prepne na nižšie otáčky, úroveň otáčok sa zobrazí na displeji LCD. Opakovaným stláčaním tlačidla môžete znižovat' otáčky motora až do vypnutia odsávača pár.

Časovač

• Ked' je odsávač pár v pracovnom režime, motor je zapnutý a svetlo svieti, môžete nastavit' časovač. Odpočítavanie časovača nastavte na 5 minút. Po 5 minútach sa vypne napájanie. Motor prestane pracovat' a zároveň sa vypne svetlo.
• Po nastavení časovača si časovač overí, či došlo k zmene otáčok motora.

Inštalácia

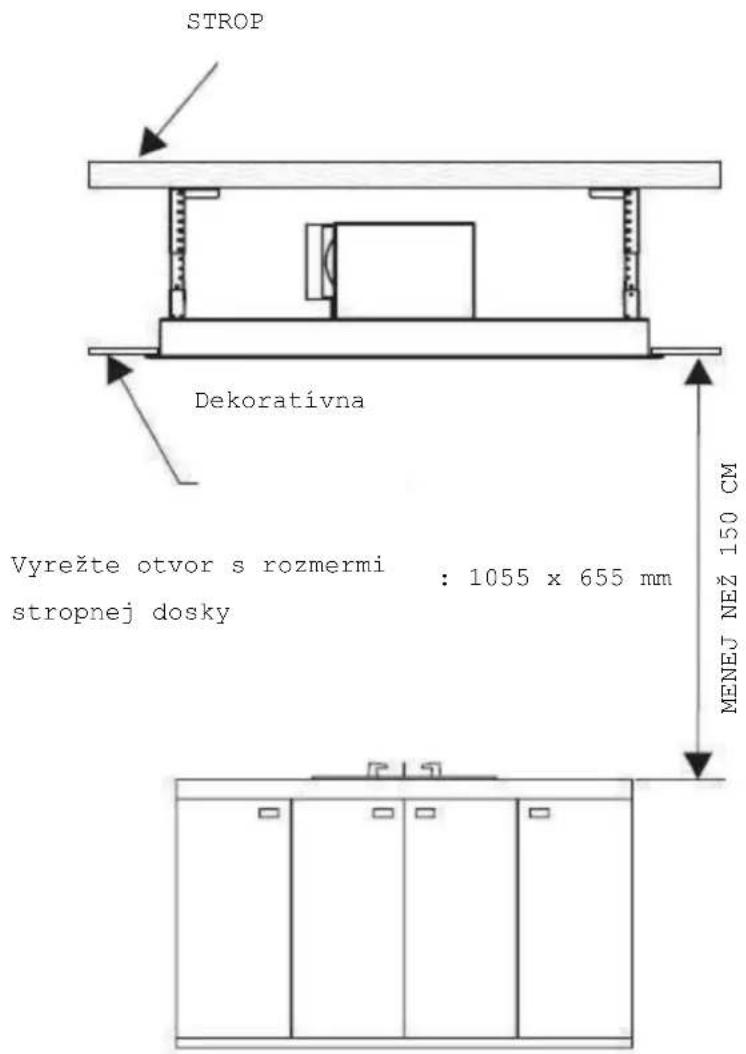

1. V záujme dosiahnutia najlepšieho výkonu musí byt' vzdialenost' medzi

kuchynským odsávačom a plynovým sporákom menšia než 150 cm. Pozri obr. 1.

1. Nosnost' stropu musí byt minimálne 120 kg a hrúbka musí byt väčšia než 30 mm.

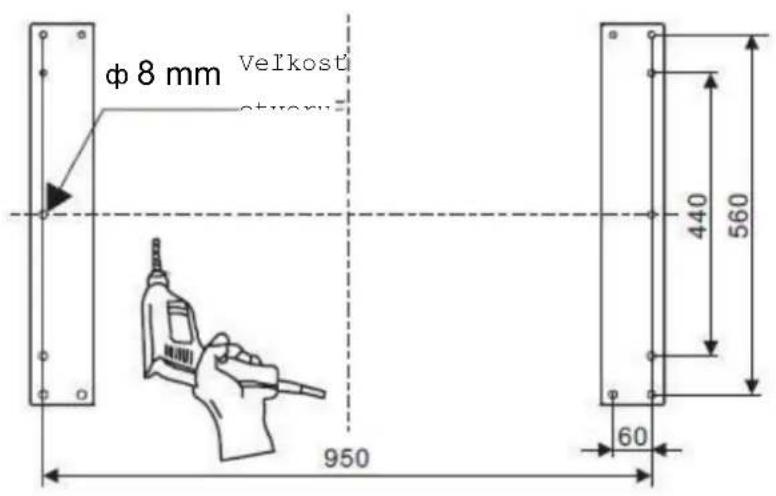

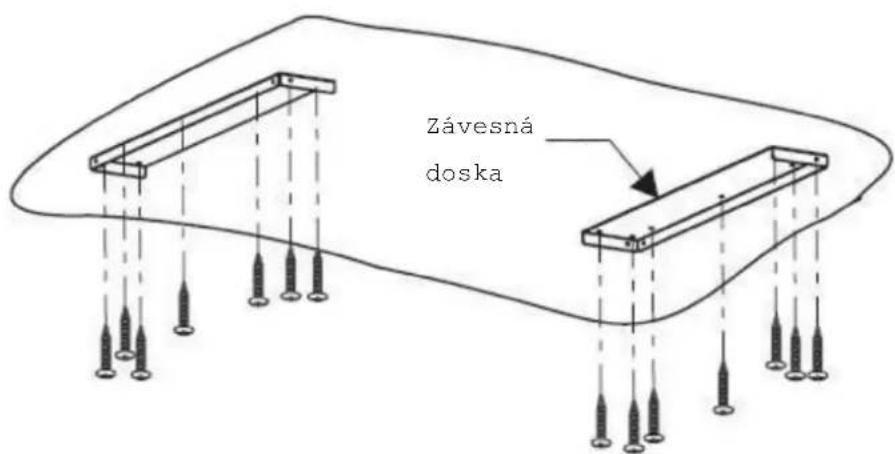

2. Závesnú dosku umiestnite na strop a potom označte polohu otvorov pre skrutky (pozri obr. 2). Do stropu vyvrtajte 14 otvorov s priemerom 8 mm a 2 závesné dosky bezpečne upevnite na strop pomocou 14 rozširovacích skrutiek (alebo použite 14 závitorezných skrutiek ST6 x 40 MM a nástenné zátky). Pozri obr. 3.

Obr. 2

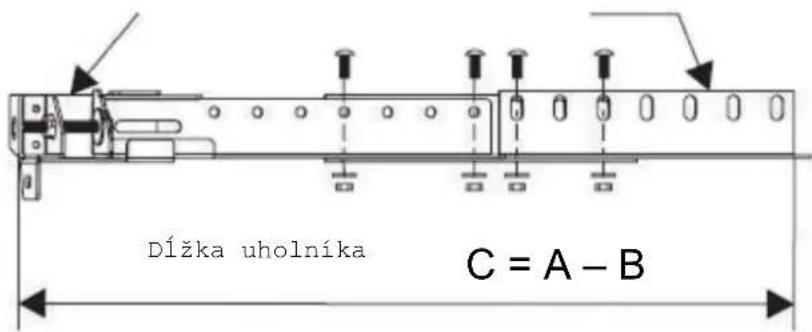

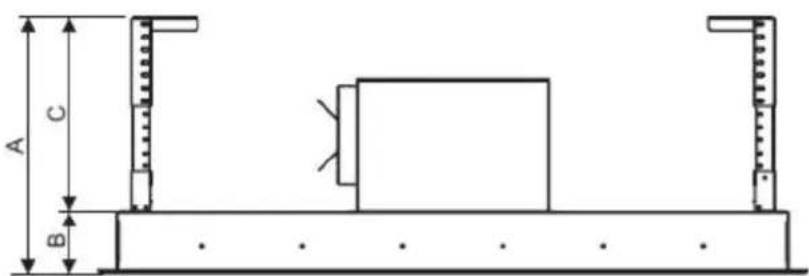

1. Vypočítajte dĺžku uholníka (pozri obr. 4/5), nastavte rohový spojovací strmeň na požadovanú výšku, potom ho upevnite uholníkom s použitím matice 10 mm x M4 a skrutiek s kovovými podložkami (32 ks), pričom uholník musí mat' presah najmenej 36 mm.

Obr. 4

Flexibilný rohový strmeň Uholník

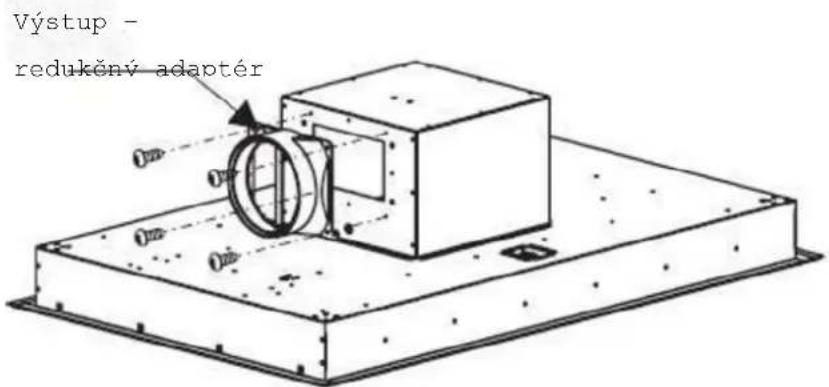

1. Redukčný adaptér výstupu upevnite na telo odsávača pár s použitím 4 samorezných skrutiek ST4 X 8 MM. Pozri obr. 6.

图-6

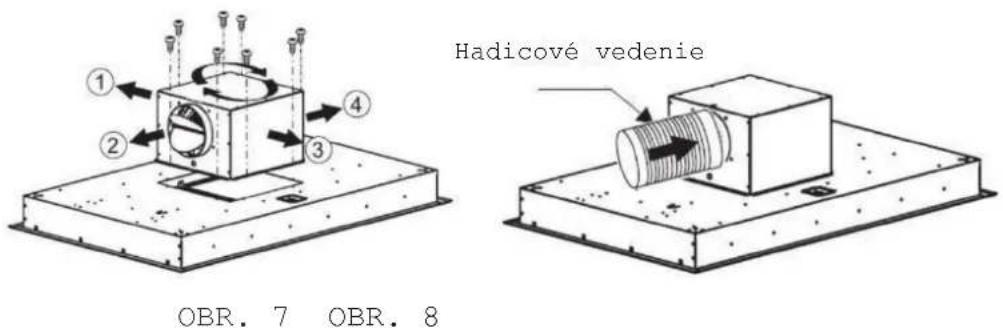

Smerovanie výstupu vzduchu ①/②/③/④ môžete upravit podľa obr. 7 (uvoľnite 8 skrutiek slúžiacich na upevnenie na telo odsávača pár a otočením tela o 90°/180°/270° upravte smerovanie výstupu vzduchu. Potom utiahnutím skrutiek (8 ks) upevnite telo odsávača. Na redukčný adaptér na výstupe pripojte hadicové vedenie. Pozri obr. 8.

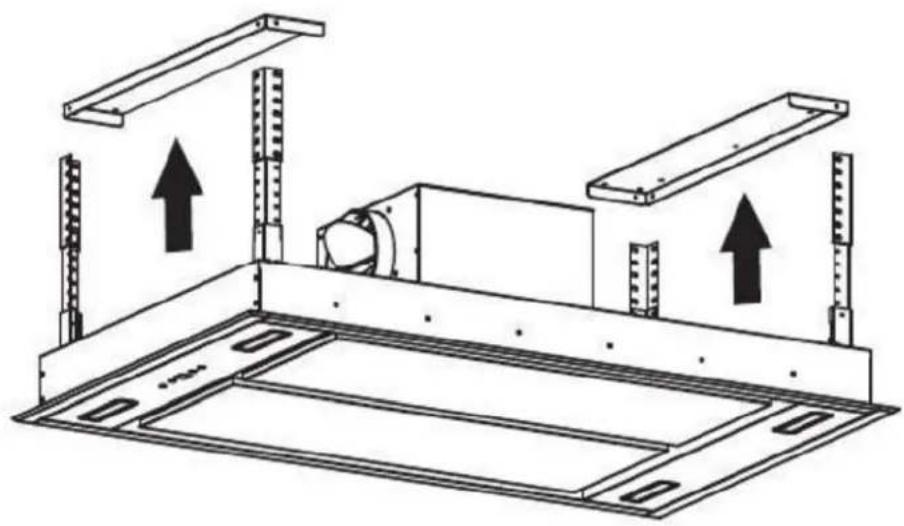

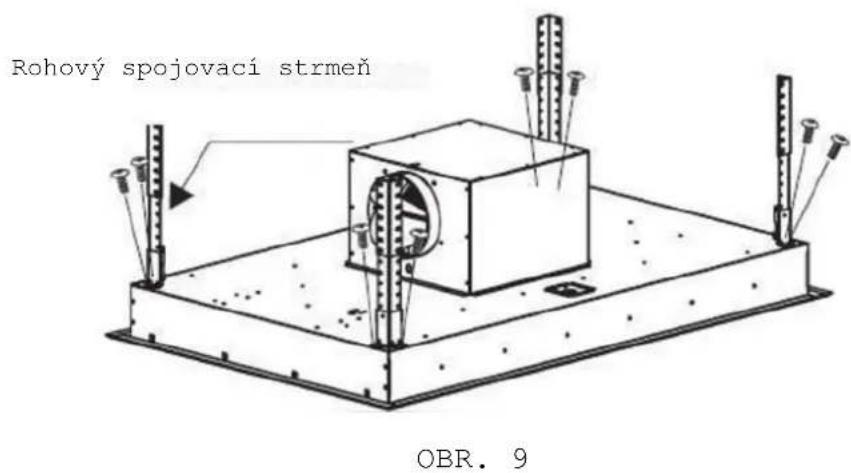

1. Pomocou skrutiek M4 X 10 MM (8 ks) pripevnite rohový spojovací strmeň (4 ks) na hlavné telo odsávača pár. Pozri obr. 9.

Hlavné telo odsávača pár zdvihnite k závesnej doske a pomocou skrutiek M4 x 12 mm a matice s kovovými podložkami (8 ks) upevnite uholník na závesnú dosku (2 ks). Hadicové vedenie v tejto fáze pripojte na externé potrubie. Pozri obr. 10/11.

Dôležité: 1. Hadicové vedenie musí byt' bezpečne upevnené na tele odsávača pár. 2. Všetky skrutky musia byt' dôkladne utiahnuté.

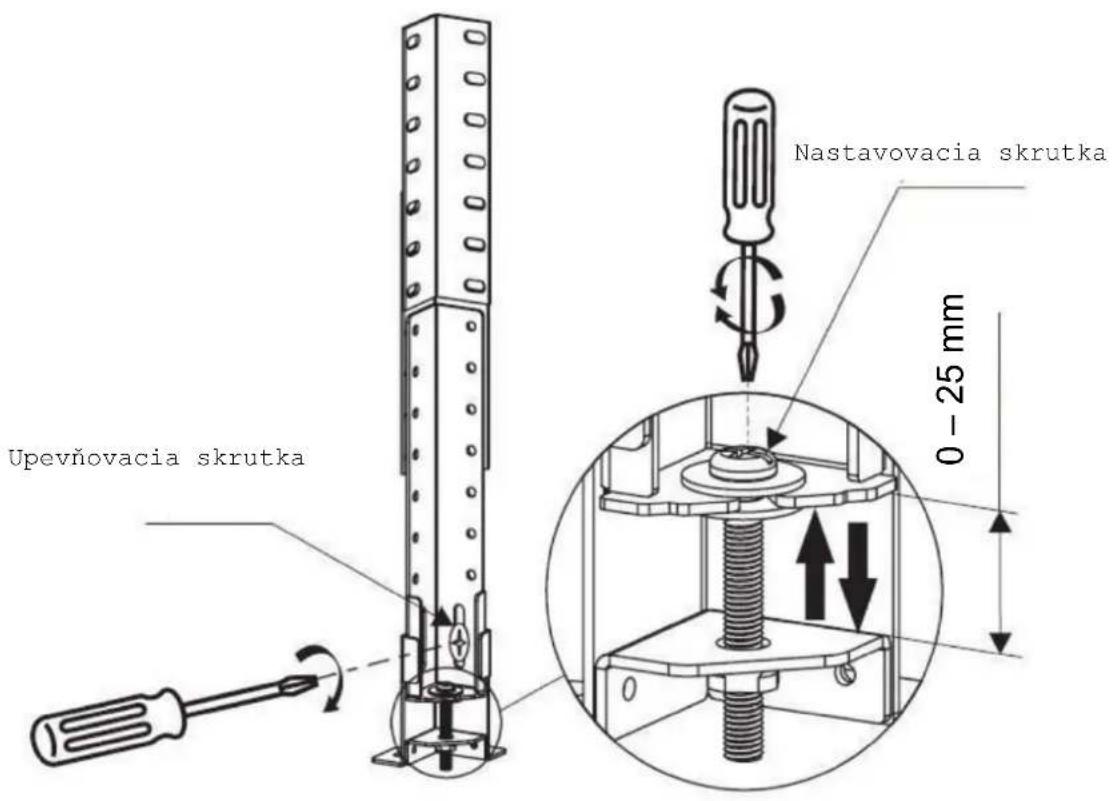

1. Ked' je hlavné telo odsávača pár upevnené na závesnej doske a chcete

nastavit' telo odsávača pár vo vodorovnej polohe a upravit' ho do požadovanej výšky, môžete plochým alebo krížovým skrutkovačom nastavit' skrutku na flexibilnom rohovom strmeni. Podrobné znázornenie postupu nastavenia nájdete na obr. 12. Pomocou skrutkovača nastavte skrutku na každom flexibilnom rohovom strmeni otáčaním v smere pohybu hodinových ručičiek a telo odsávača pár sa bude posúvat' nahor k závesnej doske. Ked' budete pomocou skrutkovača otáčat' skrutkami na flexibilných rohových strmeňoch proti smeru pohybu hodinových ručičiek, telo odsávača pár sa bude posúvat' nadol k podlahe. Telo odsávača pár je dôkladne upevnené vo vodorovnej polohe a v požadovanej výške. Krížovým skrutkovačom utiahnite upevňovaciu skrutku na flexibilnom rohovom strmeni.

OBR. 12

Starostlivost' a čistenie

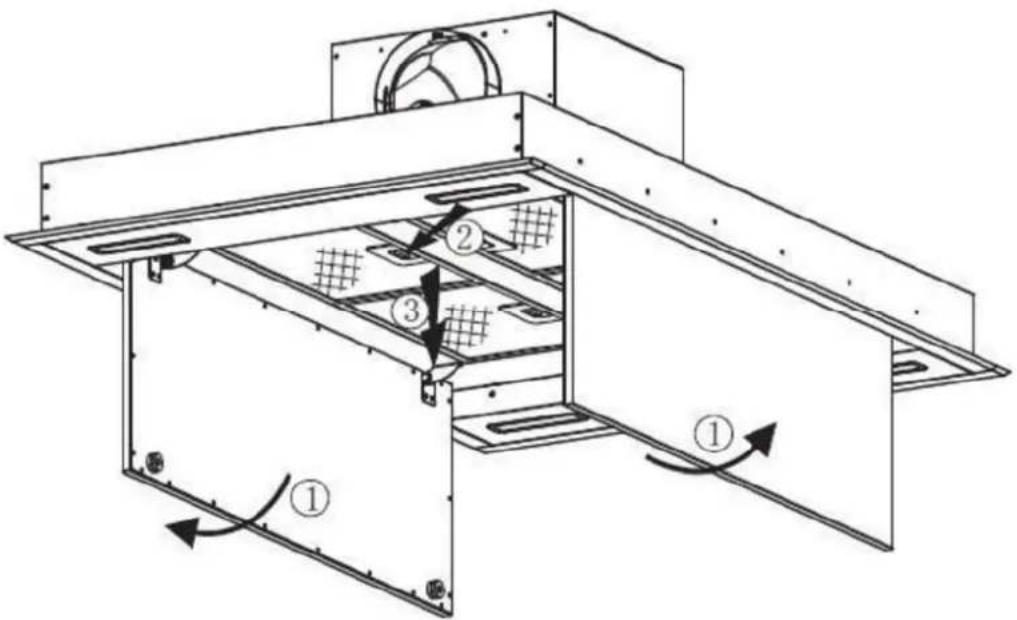

1. Demontáž tukových filtrov odsávača pár vykonávajte podľa postupu čistenia znázorneného na obr. 13.
2. Na čistenie tukových filtrov môžete použit' nasledujúcu metódu:

A. Tukový filter namočte do vody s teplotou 40 – 50 °C a pridaným čistiacim prostriedkom približne na 2 – 3 minúty. Potom mäkkou kefou uvoľnite prípadné usadeniny tuku. Pri umývaní postupujte opatrne a šetrne, v opačnom prípade dôjde k poškodeniu filtra.
B. Na čistenie tukového filtra môžete použit umývačku riadu. Filtre vložte do umývačky riadu s čistiacim prostriedkom. Teplotu vody v umývačke riadu nastavte na 50 °C. Potom zapnite spínač funkcie umývania.
C. Všetky tukové filtre sú vyrobené z kovu, na umývanie tukových filtrov nikdy nepoužívajte agresívne čistiace prostriedky.

Dôležité: Pred čistením sa vždy uistite, že ste vypli prívod elektrickej energie do odsávača pár.

Filter s aktívnym uhlím osadte do odsávača pár – postup inštalácie a demontáže nájdete na obr. 13.

Výmena žiarovky osvetlenia

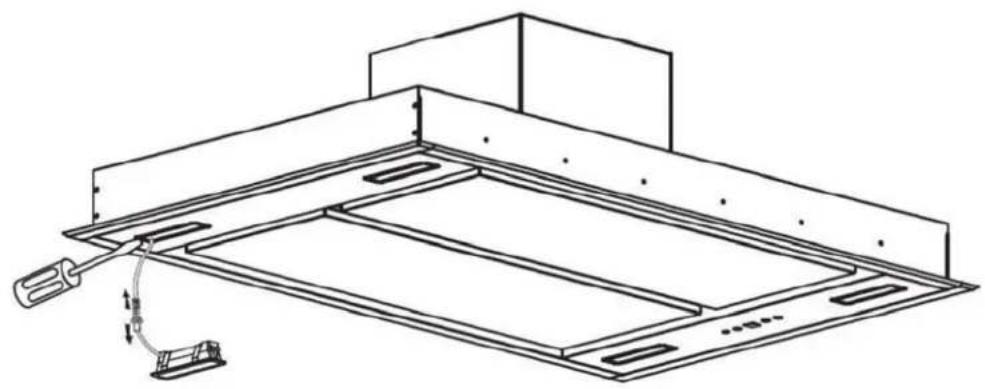

Výmena žiarovky osvetlenia za nízkotlakovú žiarivku LED

1. Plochý skrutkovač zasuňte do štrbín po okraji objímky so svetlom, aplikovaním tlaku objímku vypáčte a vyberte von, odpojte kábel svetla a vymeňte žiarovku. Pozri obr. 15.

Dôležité: Pred výmenou žiarovky osvetlenia odpojte prívod elektrickej energie.

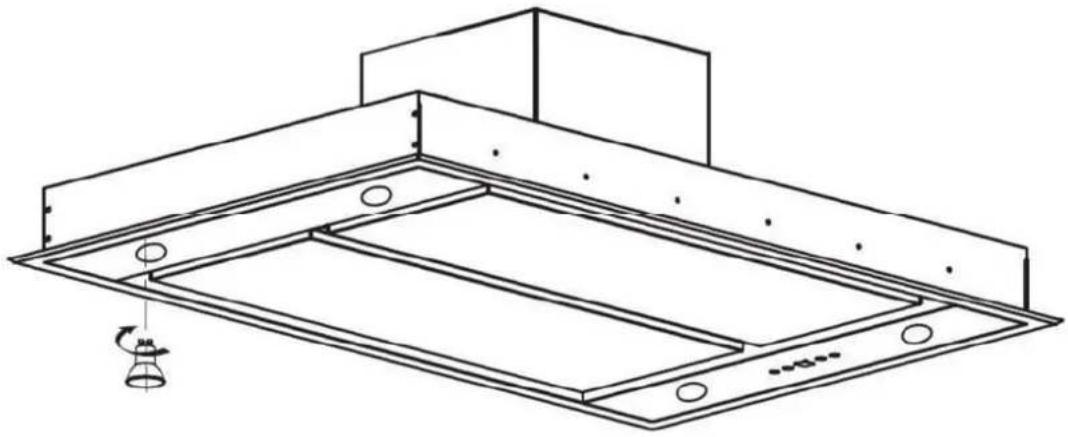

Výmena žiarovky osvetlenia pre GU10

1. Zl'ahka zatlačte na spodnú stranu žiarovky, ktorú je potrebné vymenit', a pootočením proti smeru pohybu hodinových ručičiek ju uvol'nite. Pozri obr. 16.

Dôležité: Pred výmenou žiarovky osvetlenia odpojte prívod

elektrickej energie.

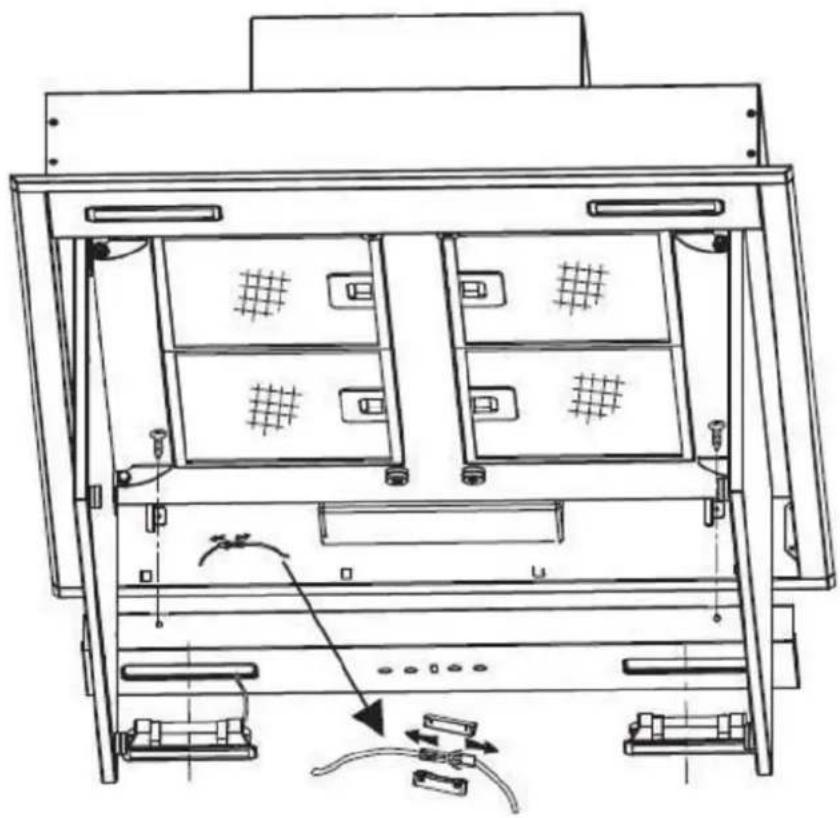

Výmena žiarovky osvetlenia za vysokotlakovú žiarivku LED

1. Skrutkovačom uvolnite samorezné skrutky ST4 x 8 MM (2 ks) z panela osvetlenia a vyberte von objímku so svetlom. Otvorte terminálovú skrinku s pripojeným káblom, odpojte konektor kábla a vymeňte žiarovku.

Tento výrobok je označený podľa európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ).

OEEZ obsahuje znečist'ujúce látky (ktoré môžu mat' negatívne dopady na životné prostredie) a základné komponenty (ktoré sa dajú opätovne použit'). OEEZ sa musí likvidovať použitím špecifických postupov s cieľom zaistiť správne odstránenie a likvidáciu všetkých znečist'ujúcich látok, ako aj obnovenie a recykláciu ostatných materiálov.

OEEZ sa nesmie spracovávať ako bežný komunálny odpad. Ďalšie informácie vám na požiadanie poskytnú miestne alebo regionálne úrady.

Poznámka:

a. V záujme zníženia negativnych vplyvov na životné prostredie (napr. spotreba energie) v rámci procesu varenia sa uistite, že výrobok je nainštalovaný v súlade s návodom na použitie, miesto prevádzky udržiavajte vetrané a odsávacie vedenie vyhotovte tak, aby bolo čo možno najrovnejšie a najkratšie.
b. V prípade používania výrobku v režime manuálnej prevádzky odporúčame vypnút' motor do 10 minút po skončení varenia.
c. Pri demontáži komponentov na účely údržby postupujte podľa návodu na použitie, aby nedošlo k ich zničeniu. Diely chráňte pred poškodením, aby ste ich mohli znova nainštalovať a použit'.

Označením tohto výrobku značkou CE (CE) deklarujeme na našu zodpovednosť splnenie všetkých európskych požiadaviek uvedených v právnych predpisoch pre tento výrobok z hl’adiska bezpečnosti, ochrany zdravia a životného prostredia.
