Typ výrobku	Digestor
Značka	Hoover
Model	HBG750X
Šírka	75 cm
Rozmery montážneho otvoru	715 x 265 mm
Minimálna vzdialenosť nad varnou doskou (plyn)	75 cm
Minimálna vzdialenosť nad varnou doskou (elektrická)	65 cm
Rýchlosti motora	3 rýchlosti (Nízka, Stredná, Vysoká)
Osvetlenie	LED, 2 x 2W (typ LSD-B)
Napájanie	AC 110-240V, 50/60Hz
Priemer odsávacieho potrubia	150 mm
Typ tukového filtra	Kovová sieťka, umývateľná
Uhlíkový filter (voliteľný)	Nie je súčasťou dodávky, vymieňajte každé 3-6 mesiacov
Ovládanie	Spínač výsuvnej zásuvky
Výfuk vzduchu	Vonkajšie potrubie (nie pre komín)
Bezpečnostné prvky	Automatické vypnutie pri zatvorení zásuvky
Čistenie	Pravidelné čistenie nehrdzavejúcej ocele, umývanie sieťového filtra
Hmotnosť (odhadovaná)	12 kg

Často kladené otázky - HBG750X HOOVER

Aká je odporúčaná montážna výška nad varnou doskou?

Digestor by mal byť inštalovaný vo vzdialenosti 65-75 cm nad varnou plochou. Pre plynové varné dosky je minimálna vzdialenosť 75 cm; pre elektrické varné dosky 65 cm.

Ako čistím tukové filtre?

Odstráňte hliníkové sieťové filtre a namočte ich na približne 3 minúty do teplej vody s čistiacim prostriedkom na odstránenie tuku. Jemne prečešte mäkkou kefou, opláchnite a nechajte prirodzene vysušiť mimo priameho slnečného žiarenia. Nepoužívajte leštidlo.

Ako často by sa mal uhlíkový filter vymieňať?

Aktívny uhlíkový filter by sa mal vymieňať každé 3 až 6 mesiacov v závislosti od vašich varných návykov. Nie je súčasťou dodávky digestora.

Aký typ žiarovky používa digestor?

Digestor používa 2 x 2W LED moduly (kód ILCOS D: DBR-2/65-H-64). Vymieňajte len za rovnaký typ a výkon. Pred výmenou vždy vypnite napájanie.

Prečo motor nefunguje, ale svetlo svieti?

Skontrolujte, či je zapnutý spínač ventilátora. Ak áno, spínač ventilátora alebo motor môžu byť chybné. Kontaktujte servisné stredisko pre opravu.

Je možné používať digestor v recirkulačnom režime?

Áno, ak je nainštalovaný aktívny uhlíkový filter. Digestor môže byť použitý v recirkulačnom režime na zachytávanie pachov. Rozmery montážneho otvoru umožňujú nastavenie pre odvádzanie aj recirkuláciu.

Aká je správna údržba povrchov z nehrdzavejúcej ocele?

Čistite mäkkou handričkou a jemnou mydlovou vodou. Na odolné nečistoty použite špecializovaný čistič na nehrdzavejúcu oceľ. Vždy utierajte v smere vlákien, aby ste predišli poškriabaniu.

Ako nainštalujem V-klapku pre potrubie?

Zložte dve polovice V-klapky vložením kolíkov do otvorov v tele. Uistite sa, že kolík je orientovaný nahor. V-klapka zabraňuje spätnému ťahu.

Čo mám robiť, ak digestor uniká olej?

Skontrolujte spätnú klapku a pripojenie vývodu. Ak nie sú tesne utesnené, rozoberte a znova utesnite tmelom. Tiež skontrolujte pripojenie krytu komína.

Je bezpečné nechať digestor bez dozoru počas varenia?

Nikdy nenechávajte panvice bez dozoru, pretože prehriaty tuk môže spôsobiť požiar. Vždy dohliadajte na proces varenia a po použití digestor vypnite.

NÁVOD NA OBSLUHU HBG750X HOOVER

1 Bezpečnostné pokyny
2 Inštalácia
3 Prvé kroky pri používaní kuchynského odsávača
4 Riešenie problémov
5. Údržba a čistenie
6 Ochrana životného prostredia:

BEZPEČNOSTNÉ POKYNY

Tento návod obsahuje informácie týkajúce sa správnej inštalácie a používania kuchynského odsávača. Pred začatím používania si ho dôkladne prečítajte, a to aj v prípade, že ste sa už s produktom oboznámili. Návod uschovajte na bezpečnom mieste, aby ste doň mohli nahliadnut' v prípade potreby v budúcnosti.

Tieto pokyny sú k dispozícii aj v alternatívnom formáte, napr. na webovej stránke alebo na žiadost' používatel'a vo formáte, akým je napríklad DVD.

Nikdy nerobte nasledujúce činnosti:

• Nepokúšajte sa používať kuchynský odsávač bez tukových filtrov, alebo ak sú filtre nadmerne zanesené tukom!
• Neinštalujte nad sporák s grilom vo veľkej výške.
• Panvice nenechávajte počas používania bez dohľadu, pretože prehriate tuky alebo oleje môžu vzplanúť.
• Nikdy nenechávajte pod kuchynským odsávačom horiet' otvorený plameň.

• Ak je kuchynský odsávač poškodený, nepokúšajte sa ho používať.
• Pod kuchynským odsávačom neflambujte.
• UPOZORNENIE: Pri používaní s kuchynskými spotrebičmi sa nekryté časti môžu zahrievať na vysoké teploty.
• Minimálna vzdialenost' medzi plochou, medzi plochou, na ktorej sú položené varné nádoby na platni sporáka, a najnižšou časťou odsávača pár. (Ked' sa kuchynský odsávač nachádza nad plynovým spotrebičom, musí sa dodržat' minimálna vzdialenost' 65 cm.)
• Vzduch sa nesmie odvádzat' do komína, ktorý slúži na odvádzanie emisných plynov zo spotrebičov spaľujúcich plyn alebo iné palivá.

Vždy dodržiavajte nasledujúce pokyny:

• Dôležité! Pred začatím inštalácie a údržby, napríklad pred výmenou žiarovky, zakaždým vypnite prívod elektrickej energie z napájacej siete.
• Kuchynský odsávač pár sa musí inštalovat' v súlade s inštalačnými pokynmi a musia sa dodržat' všetky rozmery.
• Všetky inštalačné práce musí vykonávať kompetentná osoba alebo kvalifikovaný elektrikár.
• Zaistite správnu likvidáciu baliaceho materiálu. Predstavuje nebezpečenstvo pre deti.
• Dávajte pozor na ostré hrany vnútri kuchynského odsávača, predovšetkým počas inštalácie a čistenia.
• Ak sa kuchynský odsávač nachádza nad plynovým spotrebičom, medzi plochou, na ktorej sú položené varné nádoby na platni sporáka, a najnižšou čast'ou kuchynského odsávača musí byt' nasledujúca minimálna vzdialenost':

Plynové sporáky: 75 cm Elektrické sporáky: 65 cm Sporáky na uhlie alebo vykurovací olej: 75 cm

- Uistite sa, že na potrubnom vedení nebudú ihly menšie než 90 stupňov, pretože v opačnom prípade sa zníži účinnosť kuchynského odsávača.

- Varovanie: Ak nenainštalujete skrutky alebo upevňovacie zariadenie v súlade s týmito pokynmi môžu hroziť elektrické nebezpečenstvá

- Varovanie: Pred sprístupnením elektrických svoriek treba bezpodmienečne odpojit všetky napájacie obvody.

Vždy dodržiavajte nasledujúce pokyny:

• Pri príprave pokrmov na plynovom sporáku vždy zakrývajte hrnce a panvice pokrievkami.
• Kuchynský odsávač počas prevádzky v režime odsávania odvádza vzduch z miestnosti. Dohliadnite na dodržiavanie vhodných opatrení týkajúcich sa vetrania. Kuchynský odsávač odstraňuje z miestnosti pachy, no neodstraňuje paru.
• Kuchynský odsávač je určený iba na použitie v domácnosti.

• Ak je poškodený napájací kábel, v záujme eliminácie akéhokol'vek rizika ho musí vymeniť výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba.
• Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností či vedomostí môžu tento spotrebič používať pod dohl’adom, resp. po poučení a oboznámení sa s bezpečným spôsobom používania a porozumení možným nebezpečenstvám. Deti sa so spotrebičom nesmú hrat’. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Varovanie: Pred sprístupnením elektrických svoriek treba bezpodmienečne odpojit' všetky napájacie obvody.

Vždy dodržiavajte nasledujúce pokyny:

• Upozornenie: Spotrebič a jeho nekryté časti sa počas prevádzky môžu zahrievat' na vysoké teploty. Dávajte pozor, aby ste sa nedotkli nahriatych prvkov. Deti mladšie než 8 rokov nesmú mat' prístup k zariadeniu, pokial' nie sú pod neustálym dozorom.
• Ak sa kuchynský odsávač používa súčasne so spotrebičmi spaľujúcimi plyn alebo iné palivá, treba zaistiť dostatočné vetranie miestnosti.
• Ak sa nevykonáva čistenie v súlade s pokynmi, hrozí nebezpečenstvo požiaru
• Je potrebné zaistit' plnenie nariadení týkajúcich sa odvádzania vzduchu.
• Spotrebič pravidelne čistite podľa postupu uvedeného v kapitole ÚDRZBA.
• Z bezpečnostných dôvodov používajte iba veľkosti upevňovacích alebo montážnych skrutiek, ktoré sú uvedené v tomto návode na obsluhu.
• Podrobné informácie o postupe a intervaloch čistenia nájdete v časti tohto návodu na obsluhu venovanej údržbe a čisteniu.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Ked' sa kuchynský odsávač používa súčasne so spotrebičmi napájanými inou než elektrickou energiou, záporný tlak v miestnosti nesmie prekročit' 4 Pa (4 x 10-5 barov).
  • VAROVANIE: Nebezpečenstvo požiaru: na povrch varnej dosky neodkladajte žiadne predmety.
• Nepoužívajte parný čistič.
• Požiar sa NIKDY nepokúšajte hasiť vodou. Spotrebič najprv vypnite a plameň zakryte napr. pokrievkou alebo hasiacou prikrývkou.

INŠTALÁCIA (ODVOD PÁR DO EXTERIÉRU)

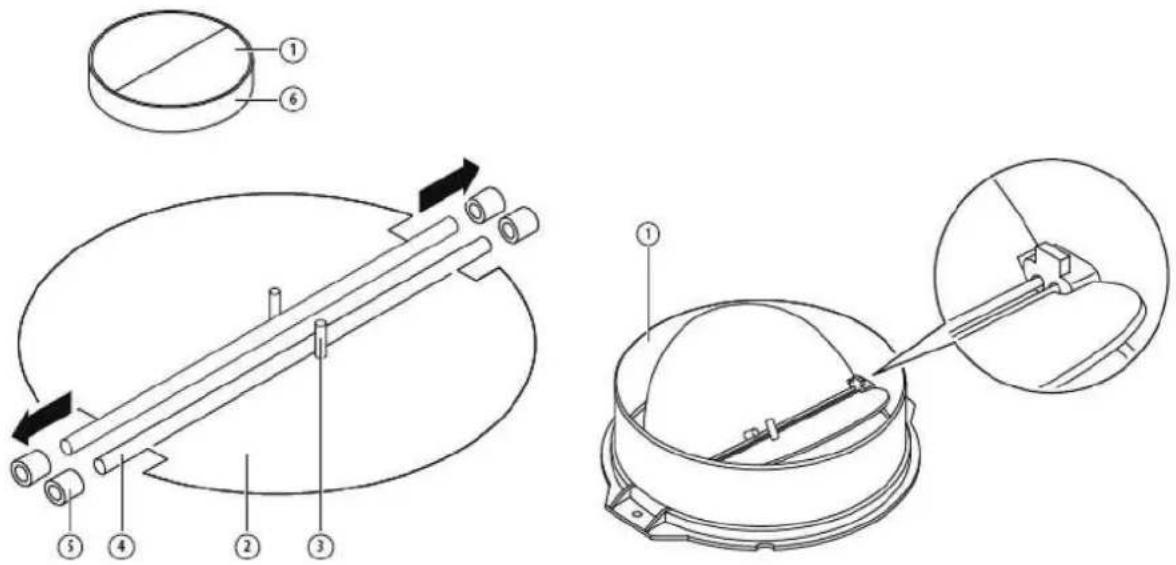

MONTÁŽ V-KLAPKY

Ak odsávač pár nemá zostavenú V-klapku 1, mali by ste pripevnit' jej polovice na jeho telo. Obrázky zobrazujú len príklad montáže V-klapky, výstup môže byť rôzny podľa rôznych modelov a konfigurácie.

Pri montáži V-klapky 1 by ste mali:

• Namontovat' dve polovice 2 do tela 6
• kolík 3 by mal byt' orientovaný smerom nahor;
  • 4 by sa mala vložit' do otvorov 5 na tele;
• zopakujte všetky činnosti pre druhú polovicu

Ak máte vyvedený výstup do exteriéru, kuchynský odsávač môžete pripojit' podl'a nasledujúceho obrázka pomocou odsávacieho vedenia (nehorľavá smaltovaná hliníková flexibilná rúra s vnútorným priemerom 150 mm)

1. Pred inštaláciou vypnite zariadenie a odpojte ho od elektrickej zásuvky.

1. V záujme dosiahnutia najlepšieho účinku musí byt' medzi kuchynským odsávačom a varnou doskou zachovaná vzdialenost 65 – 75 cm.

Obr. 1

1. Vyvrtajte otvor do skrinky so širkou otvoru 490 x 265 (mm) pre 52 cm spotrebič a 715 x 265 (mm) pre 75 cm spotrebič. Pozrite si obrázok nižšie. Uistite sa, že vzdialenost' medzi okrajom otvoru a okrajom okraja skrinky je aspoň 35 mm.

Vel'kost' vnútra:

1. Vyberte hliníkový filter a odstráňte dve skrutky predného panela.
2. Skrutkovačom zaistite 8 ks skrutiek ST4*18 a pripevnite telo odsávača k skrinke.
3. Nasadte predný panel pomocou dvoch skrutiek a vymeňte filter.

Poznámka: Expanzné potrubie nie je súčast'ou výrobku.

VAROVANIE:

Z bezpečnostných dôvodov používajte iba veľkosti upevňovacích alebo montážnych skrutiek, ktoré sú uvedené v tomto návode na obsluhu.
Ak skrutky nenainštalujete alebo zariadenie neupevníte v súlade s týmito pokynmi, môžu hroziť elektrické riziká.

Prvé kroky pri používaní kuchynského odsávača

Prepínač

K dispozícii sú 3 rýchlosti pre motor a vypínač pre lampu.

1. Lampa - zapnutie/vypnutie svetla

„O“ - na vypnutie svetla

„I“ - na zapnutie svetla

1. Rýchlost' - zvol'te rýchlost' podl'a podmienok varenia

„O“ - na vypnutie motora

Nízka (I) - mierne osmaženie/var

Stredná (II) – vyprážanie/varenie vo woku/silný var

Vysoká (III) - grilovanie, intenzívne vyprážanie a varenie vo woku

Porucha	Možná príčina	Riešenie
Svetlo svieti, ale motor nefunguje	Vypnutý prepínač ventilátora	Vyberte polohu prepínača ventilátora.
	Porucha prepínača ventilátora	Obrátte sa na servisné stredisko.
	Porucha motora	Obrátte sa na servisné stredisko.
Svetlo nesvieti, motor nepracuje	Vypálené poistky v dome.	Resetujte/vymeňte poistky.
	Voľný alebo odpojený napájací kábel	Kábel znova zapojte do elektrickej zásuvky. Zapnite elektrickú zásuvku.
Únik oleja	Nedostatočné utesnenie jednosmerného ventilu a výstupu	Odmontujte jednosmerný ventil a utesnite tesniacim prostriedkom.
	Únik cez pripojenie medzi komínom a krytom	Odmontujte a utesnite komín.
Svetlá nesvietia	Rozbité/chybné žiarovky	Žiarovky vymeňte podľa tohto návodu.
Nedostatočné odsávanie	Príliš veľká vzdialenosť medzi kuchynským odsávačom a vrchnou časťou sporáka	Kuchynský odsávač namontujte do správnej vzdialenosti.
Kuchynský odsávač sa nakláňa	Nedostatočne utiahnutá upevňovacia skrutka	Utiahnite závesnú skrutku a uvedťte ju do vodorovnej polohy.

POZNÁMKA:

Všetky opravy elektrických komponentov tohto spotrebiča musia prebiehat' v súlade s platnými miestnymi, štátnymi a federálnymi zákonmi. V prípade akýchkoľvek pochybností sa obráťte sa servisné stredisko, skôr než sa pustíte do takýchto prác Zariadenie pred otvorením vždy odpojte od zdroja napájania.

ÚDRŽBA A ČISTENIE

Upozornenie:

- Vonkajšie povrchy sú citlivé a je možné ich l'ahko poškriabať alebo odriet', preto dodržiavajte pokyny týkajúce sa čistenia, aby ste dosiahli najlepšie možné výsledky bez poškodenja.

VŠEOBECNÉ POKYNY

Nehrdzavejúca ocel' sa musí pravidelne (každý týždeň) čistit', aby sa zaistila dlhá životnosť. Na osušenie použite čistú, jemnú handričku. Môže sa používať špeciálna čistiaca kvapalina na nehrdzavejúcu ocel'.

POZNÁMKA:

Utieranie vykonávajte v smere pozdíž textúry nehrdzavejúcej ocele, aby na nej nezostali nevzhľadné šmuhy.

POVRCH OVLÁDACIEHO PANELA

Používajte neutrálne čistiace prostriedky a nepoužívajte agresívne čistiace chemikálie ani silné čistiace prostriedky určené na použitie v domácnosti alebo produkty obsahujúce brúsivá, pretože negatívne vplývajú na vzhľad výrobku, môžu odstránit' symboly vytlačené na ovládacom paneli a ich použitie povedie k zániku záruky od výrobcu.

DRÔTENÉ TUKOVÉ FILTRE

Drôtené filtre sa dajú čistit' ručne. Namočte filtre na dobu asi 3 minút do vody s čistiacim prostriedkom na uvoľnenie mastnoty a jemne ich očistite mäkkou kefou . Nepoužívajte príliš veľký tlak, vyhýbajte sa poškodeniu. (Nechajte prirodzene vyschnút', nie na priamom slnečnom svetle)

Filtre by mali byt' umývané samostatne od riadu a kuchynských potrieb. Odporúča sa nepoužívať leštidlo.

• Postup inštalácie filtrov je uvedený v nasledujúcich štyroch krokoch.
• Filter nasmerujte do otvorov na zadnej strane odsávača.
• Stlačte tlačidlo na rukoväti filtra.
• Po vložení filtra do polohy uvoľnite rukoväť.
• Ak chcete nainštalovať všetky filtre, postup zopakujte.

UHLÍKOVÝ FILTER – nie je súčast'ou balenia

Filter s aktívnym uhlím je možné použit' na zachytenie zápachu. V závislosti od frekvencie varenia by mal byt filter aktívneho uhlia vymenený v rozmedzí troch alebo šiestich mesiacov. Postup inštalácie filtra s aktívnym uhlím je uvedený nižšie.

• Presvedčte sa, či je filter bezpečne zaistený. V opačnom prípade by sa mohol uvoľnit a spôsobit nebezpečenstvo.
• Po osadení filtra s aktivnym uhlím dôjde k zníženiu odsávacieho výkonu.

VÝMENA ŽIAROVKY

Dôležité:

Výmenu žiarovky musí vykonávať výrobca, jeho servisný zástupca alebo osoby s podobnou kvalifikáciou.
✿ Pred začatím vykonávania akýchkol'vek prác na spotrebiči vždy vypnite prívod elektrickej energie. Pri manipulácii so žiarovkou sa uistite, že je úplne chladná, až potom ju uchopte do rúk.
✿ Pri manipulácii so žiarovkami použite na uchopenie žiaroviek handričku alebo rukavice, aby nedošlo ku kontaktu telesnej vlhkosti so žiarovkou, pretože to môže viest' k skráteniu životnosti žiarovky.

• Spotrebič najskôr vypnite a vytiahnite zástrčku zo zásuvky.
• Pred výmenou počkajte, kým žiarovka nevychladne.
• Odstráňte prednú čast' pomocou skrutkovača.
• Opatrne vytiahnite LED osvetlenia a vymeňte za novú rovnakého typu a s rovnakým menovitými údajmi (LED osvetlenie 2*2W LSD-B)

• Prednú čast' nasad'te spät' na jednotku skrutkovačom.
  • Kód ILCOS D tejto žiarovky je: DBR-2/65-H-64

• LED moduly, samonosné – okrúhle svietidlo

• Max. wattový výkon: 2 W
• Rozsah napätia: AC: 110 – 240 V
• Rozmery:

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) z roku 2013. OEEZ obsahuje kontaminujúce látky (ktoré môžu mat' negatívny vplyv na životné prostredie) a základné prvky (ktoré sa dajú opätovne použit'). Je dôležité, aby sa OEEZ likvidoval správne použitím špecifických postupov s ciel'om zaistiť správne odstránenie a likvidáciu všetkých znečist'ujúcich látok, ako aj obnovenie ostatných materiálov. Jednotlivci prispievajú výraznou mierou k minimalizácii vplyvov OEEZ na životné prostredie. Bezpodmienečne treba dodržiavať určité základné pravidlá:

• OEEZ sa nesmie spracúvať ako bežný domáci odpad;
• OEEZ je potrebné odovzdávať na príslušných zberných miestach, ktoré sú riadené príslušnou samosprávnou obcou alebo registrovanými spoločnosťami.

V mnohých krajinách je k dispozícii domáci zber veľkých zariadení spadajúcich do kategórie OEEZ. V prípade zakúpenia nového spotrebiča môžete vrátit’ starý spotrebič maloobchodnému predajcovi, ktorý musí zabezpečit’ jeho bezplatný odvoz, pokial’ ide o spotrebič rovnakého typu a disponujúceho rovnakými funkciami ako zakúpené zariadenie.

POZNÁMKA:

Nasledujúce informácie slúžia na zníženie celkového negatívneho vplyvu procesu varenia na životné prostredie (napr. spotreba energie).

Spotrebič nelikvidujte spôsobom, ktorý nie je uvedený v tomto návode na použitie. Likvidáciu spotrebiča nesmie vykonávať používatel'. Po uplynutí prevádzkovej životnosti sa spotrebič nesmie likvidovať spolu s komunálnym odpadom. Poradenstvo v súvislosti s recykláciou vám poskytnú miestne úrady alebo predstavitelia samosprávy.
