HGM900X - Kuchynský odsávač pár HOOVER - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma HGM900X HOOVER vo formáte PDF.
| Typ produktu | Digestor |
| Značka | Hoover |
| Model | HGM900X |
| Šírka | 90 cm |
| Hĺbka | 50 cm |
| Výška (min-max) | 65-110 cm |
| Hmotnosť | Pribl. 15 kg |
| Napájanie | 220-240 V ~ 50 Hz |
| Výkon motora | 250 W |
| Maximálna sacia kapacita | 650 m³/h |
| Hladina hluku (max) | 65 dB(A) |
| Počet motorov | 1 |
| Rýchlosti ventilátora | 3 |
| Typ filtra | Hliníkový tukový filter |
| Osvetlenie | 2 x 3 W LED |
| Ovládanie | Dotykový ovládací panel |
| Typ inštalácie | Nástenný / s odvodom alebo recirkuláciou |
| Energetická trieda | A+ |
| Ročná spotreba energie | 30 kWh |
| Čistenie tukového filtra | Vhodný do umývačky alebo ručné umývanie |
| Uhlíkový filter (voliteľný) | Pre recirkulačný režim |
| Priemer odvodu | 150 mm |
| Záruka | 2 roky |
Často kladené otázky - HGM900X HOOVER
Otázky používateľov k HGM900X HOOVER
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kuchynský odsávač pár vo formáte PDF zadarmo! Nájdite svoj návod HGM900X - HOOVER a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. HGM900X značky HOOVER.
NÁVOD NA OBSLUHU HGM900X HOOVER
1 Bezpečnostné pokyny
2 ...... Inštalácia
3 ....Začatie používania kuchynského odsávača
4 Riešenie problémov
5. Údržba a čistenie
6 Ochrana životného prostredia
Tento návod obsahuje informácie týkajúce sa správnej inštalácie a používania kuchynského odsávača. Pred začatím používania si ho dôkladne prečítajte, a to aj v prípade, že ste sa už s produktom oboznámili. Návod uschovajte na bezpečnom mieste, aby ste doň mohli nahliadnuť v prípade potreby v budúcnosti. Tieto pokyny sú k dispozícii aj v alternativnom formáte, napr. na webovej stránke alebo na žiadost' používatel'a vo formáte, akým je napríklad DVD.
Nikdy nerobte nasledujúce činnosti:
☆ Nepokúšajte sa používať kuchynský odsávač bez tukových filtrov, alebo ak sú filtre nadmerne zanesené tukom!
☆ Neinštalujte nad sporák s grilom vo veľkej výške.
☆ Nenechávajte panvice počas používania bez dohl'adu, pretože prehriate tuky alebo oleje môžu vzplanút.
☆ Nikdy nenechávajte pod kuchynským odsávačom horieť otvorený plameň.

☆ Ak je kuchynský odsávač poškodený, nesnažte sa ho používať.
☆ Pod kuchynským odsávačom é neflambujte.
☆ UPOZORNENIE: Pri používaní s kuchynskými spotrebičmi sa nekryté časti môžu zahrievať na vysoké teploty.
☆ Minimálna vzdialenost' medzi opornou plochou varných nádob na platni sporáka a najnižšou časťou kuchynského odsávača. (Ked' sa kuchynský odsávač nachádza nad plynovým spotrebičom, musí sa dodržat' minimálna vzdialenost' 65 cm.)
☆ Vzduch sa nesmie odvádzat do komína, ktorý slúži na odvádzanie výfukových plynov zo spotrebičov spaľujúcich plyn alebo iné
Vždy dodržiavajte nasledujúce pokyny:
☆ Dôležité! Pred začatím inštalácie a údržby, napríklad pred výmenou žiarovky, zakaždým vypnite prívod elektrickej energie z napájacej siete..
☆ Kuchynský odsávač sa musí inštalovať v súlade s inštalačnými pokynmi a musia sa dodržať všetky rozmery.
★ Všetky inštalačné práce musí vykonávať kompetentná osoba alebo kvalifikovaný elektrikár.
☆ Dohliadnite na správnu likvidáciu baliaceho materiálu. Predstavuje nebezpečenstvo pre deti.
☆ Dávajte pozor na ostré hrany vo vnútri kuchynského odsávača, predovšetkým počas inštalácie a čistenia.
☆ Ak sa kuchynský odsávač nachádza nad plynovým spotrebičom, medzi opornou plochou varných nádob na platni sporáka a najnižšou časťou kuchynského odsávača musí byť zachovaná nasledujúca minimálna vzdialenost: Plynové sporáky: 75 cm Elektrické sporáky: 65 cm Sporáky na uhlie alebo vykurovací olej: 75
☆ Uistite sa, že sa na potrubnom vedení nenachádzajú ohyby ostrejšie než 90 stupňov, pretože v opačnom prípade sa zníži účinnosť kuchynského odsávača. ☆ Výstraha: V prípade nenainštalovania skrutiek alebo upevňovacieho zariadenia v súlade s týmito pokynmi môžu hroziť

elektrické riziká.
★ Výstraha: Pred sprístupnením elektrických svoriek treba bezpodmienečne odpojit' všetky napájacie obvody.
Vždy dodržiavajte nasledujúce pokyny:
★ Pri príprave pokrmov na plynovom sporáku vždy zakrývajte hrnce a panvice pokrievkami.
★ Kuchynský odsávač počas prevádzky v režime odsávania odvádza vzduch z miestnosti. Dohliadnite na dodržiavanie vhodných opatrení týkajúcich sa vetrania. Kuchynský odsávač odstraňuje z miestnosti pachy, no neodstraňuje paru.
★ Kuchynský odsávač je určený iba na použitie v domácnosti.

☆ Ak je poškodený napájací kábel, na vylúčenie akéhokol'vek rizika ho musí vymenit' výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba.
☆ Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí môžu používať tento spotrebič, ak sú pod dohl’adom alebo dostali pokyny týkajúce sa bezpečného používania spotrebiča a ak rozumejú možným rizikám. Deti sa so spotrebičom nesmú hrat. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Vždy dodržiavajte nasledujúce pokyny:
★ Upozornenie: Spotrebič a jeho nekryté časti sa počas prevádzky môžu zahrievat' na vysoké teploty. Dávajte pozor, aby ste sa nedotkli nahriatych prvkov. Deti mladšie než 8 rokov nesmú mat' prístup k zariadeniu, pokial' nie sú pod neustálym dozorom.
☆ Ak sa kuchynský odsávač používa súčasne so spotrebičmi spal'ujúcimi plyn alebo iné palivá, treba zaistit' dostatočné vetranie miestnosti.
☆ AAk sa nevykonáva čistenie v súlade s pokynmi, hrozí nebezpečenstvo požiaru
★ Je potrebné zaistiť plnenie nariadení týkajúcich sa odvádzania vzduchu.
★ Spotrebič pravidelne čistite podľa postupu uvedeného v kapitole ÚDRŽBA.
★ Z bezpečnostných dôvodov používajte iba tie veľkosti upevňovacích alebo montážnych skrutiek, ktoré sú uvedené v tomto návode na obsluhu.
★ Podrobné informácie o postupe a intervaloch čistenia nájdete v časti tohto návodu na obsluhu venovanej údržbe a čisteniu.
☆ Deti bez dohľadu nesmú spotrebič čistit' ani vykonávat' bežnú údržbu.
★ Ked' sa kuchynský odsávač používa súčasne so spotrebičmi napájanými inou než elektrickou energiou, záporný tlak v miestnosti nesmie prekročit' 4 Pa (4 x 10-5 barov).
★ VÝSTRAHA: Nebezpečenstvo požiaru: na povrch varnej dosky neodkladajte
★ Výstraha: Pred sprístupnením elektrických svoriek treba bezpodmienečne odpojit' všetky napájacie obvody.
žiadne predmety.
☆ Požiar sa NIKDY nepokúšajte hasit' vodou. Spotrebič najprv vypnite a plameň zakryte napr. pokrievkou alebo hasiacou rúškou.
INŠTALÁCIA (ODVETRÁVANIE DO EXTERIÉRU)

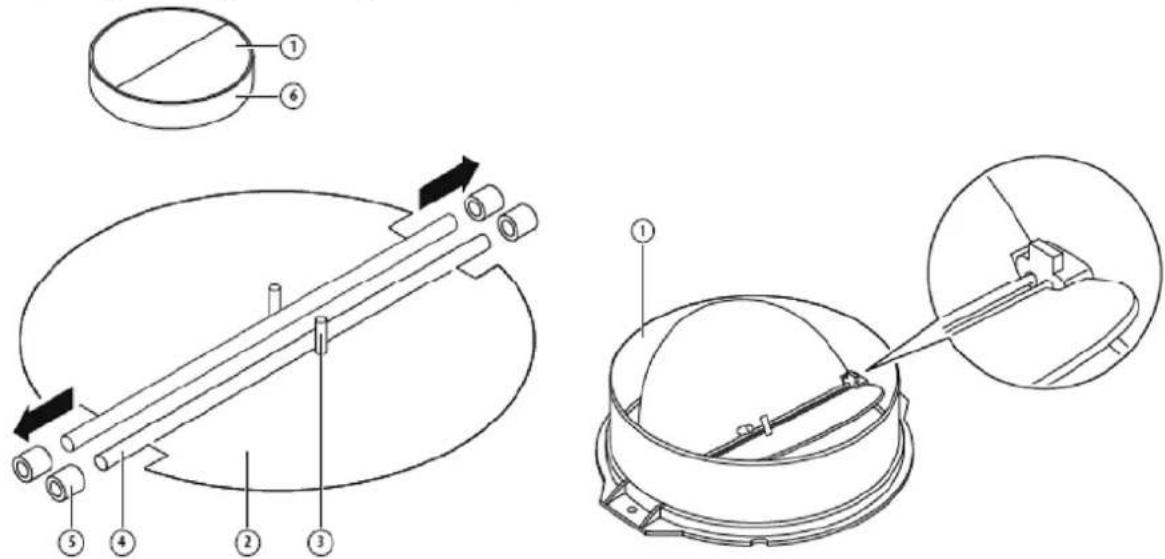

MONTÁŽ V-KLAPKY
Ak odsávač pár nemá zostavenú V-klapku 1, mali by ste pripevnit' jej polovice na jeho telo. Obrázky zobrazujú len príklad montáže V-klapky, výstup môže byt' rôzny podľa rôznych modelov a konfigurácie.
Pri montáži V-klapky 1 by ste mali:
- Namontovat' dve polovice 2 do tela 6
- kolík 3 by mal byt' orientovaný smerom nahor;
• 4 by sa mala vložit' do otvorov 5 na tele; - zopakujte všetky činnosti pre druhú polovicu

Ak máte vyvedený výstup do exteriéru, kuchynský odsávač môžete pripojit' podl'a nasledujúceho obrázka pomocou odsávacieho vedenia (nehorl'avá smaltovaná hliníková flexibilná rúra s vnútorným priemerom 150 mm).

- Pred inštaláciou vypnite zariadenie a odpojte ho od elektrickej zásuvky.

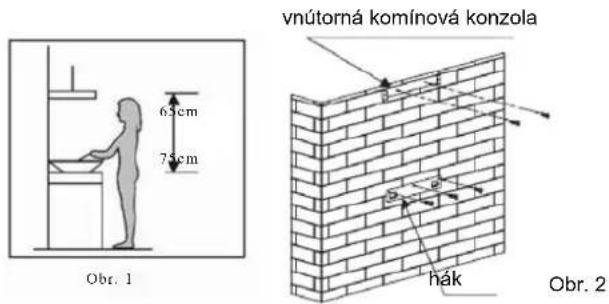

- V záujme dosiahnutia najlepšieho účinku musí byt' medzi kuchynským odsávačom a varnou doskou zachovaná vzdialenost 65 – 75 cm.

-
Odsávač nainštalujte na vhodné miesto pri dodržaní montážnej výšky a udržujte ho vo vodorovnej polohe. Pevná poloha vnútornej komínovej konzoly je miesto v komíne. Pozrite obr. 2.
-

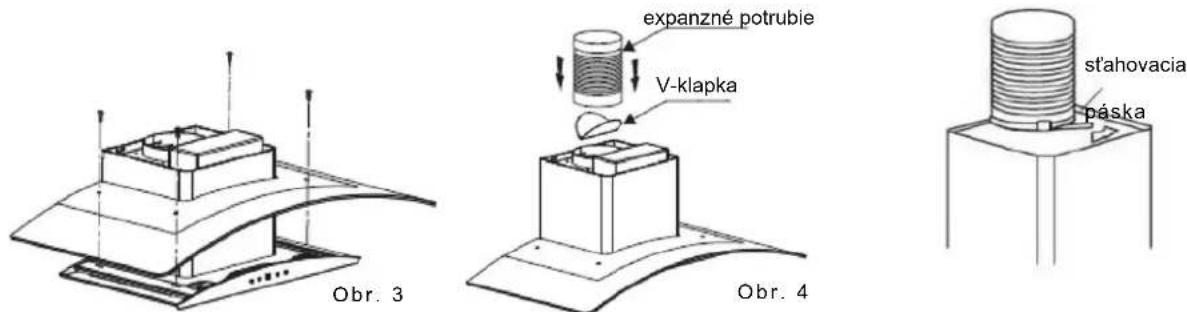

Položte sklo podl'a smeru vedenia a smeru na kuchynskom odsávači a potom použite 4 ks skrutiek + tesnenie + hmoždinky na upevnenie skla. Pozrite obr. 3.
-
Vezmite V-klapku a expanzné potrubie a upevnite expanzné potrubie pomocou st'ahovacej pásky. Pozrite obr. 4. Následne umiestnite kuchynský odsávač na hák. Pozrite obr. 5.

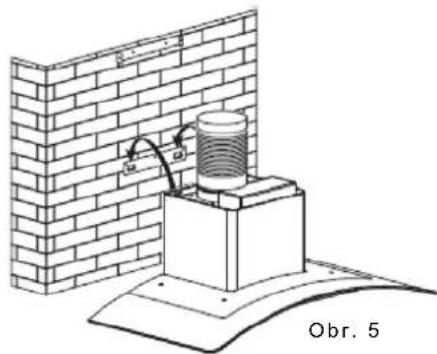

- Nainštalujte vonkajšiu komínovú konzolu na vonkajší komín s 2 ks 8 mm skrutiek ST4. Tu sa musíte uistiť, či sa dá vnútorným komínom vo vnútri vol'ne pohybovat'. Pozrite obr. 6. Po nastavení výšky pripevnite teleso pomocou 2 ks 30 mm poistných skrutiek ST4. Oba komíny nasad'te na teleso kuchynského odsávača a vyved'te expanzné potrubie mimo miestnosti. Pozrite obr. 7.

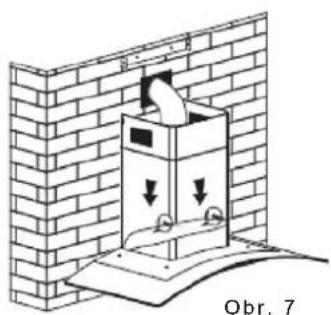

- Nastavte výšku vnútorného komína do vhodnej výšky a upevnite vnútorný komín na vnútornú komínovú konzolu pomocou 2 ks 8 mm skrutiek ST4. Pozrite obr. 8.

Poznámka: Na zadnom kryte sa nachádzajú dva bezpečnostné otvory s priemerom 6 mm.
TIPY NA INŠTALÁCIU VÝFUKOVÉHO POTRUBIA
Na dosiahnutie optimálneho odsávania vzduchu musíte prísne dodržiavať nasledujúce pravidlá:
- Expanzné potrubie udržujte krátke a rovné.
- Veľkost' expanzného potrubia neznižujte, ani ho neobmedzujte.
- Pri použití expanzného potrubia potrubie vždy nainštalujte tak, aby bolo napäté, aby sa minimalizovala strata tlaku.
- Nedodržanie týchto základných pokynov zníži výkon a zvýši hladinu hluku kuchynského odsávača.
- Všetky inštalačné práce musí vykonávať kompetentná osoba alebo kvalifikovaný elektrikár..
- Potrubný systém odsávača pár nepripájajte na existujúci systém vetrania, ktorý sa používa pre iné zariadenie, ako je rúra ohrievača, plynové potrubie, plynový sporák alebo potrubie na odvádzanie horúceho vzduchu.
- Uhol ohybu expanzného potrubia by nemal byt' menší ako 120°; potrubie musíte nasmerovat' vodorovne, alebo alternativne, potrubie by malo stúpať od počiatočného bodu a malo by byt' vedené k vonkajšej stene.
- Po inštalácii sa uistite, že je kuchynský odsávač v rovine, aby sa zabránilo zhromažďovaniu tukov na konci.
- Dbajte na to, aby expanzné potrubie zvolené pre inštaláciu spíňalo príslušné normy a aby bolo nehorľavé.

Správne Nesprávne
VÝSTRAHA:

Z bezpečnostných dôvodov používajte iba tie veľkosti upevňovacích alebo montážnych skrutiek, ktoré sú uvedené v tomto návode na obsluhu.
V prípade nenainštalovania skrutiek alebo upevňovacieho zariadenia v súlade s týmito pokynmi môžu hrozit' elektrické riziká.
K dispozícii je pät' tlačidiel: (Nízka rýchlost'), (Stredná rýchlost'),
(Vysoká rýchlost'), (Osvetlenie), (Vypínač). Pozri obrázok vyššie.
-
Po pripojení k napájaniu sa rozsvieti kontrolka, všetok výstup sa zatvorí a digestor sa prepne do pohotovostného režimu. Kontrolka sa automaticky vypne po pripomenutí, ak nie je v prevádzke.
-
Zapnutie: Raz stlačte vypínač ⏻, rozsvieti sa kontrolka, digestor pracuje pri nízkych otáčkach. Kontrolka nízkej rýchlosti ⚡ bude jasná. Opätovným stlačením tlačidla napájania zatvorte zariadenie a kontrolka sa vypne. Prevádzka digestora bude vypnutá, digestor sa prepne do pohotovostného režimu a bude zapnutý v režime recirkulácie.
Tlačidlá rýchlosti a osvetlenia môžu fungovat' nezávisle a nie sú ovládané vypínačom. Po stlačení určitého funkčného tlačidla digestor bude fungovat' v danom funkčnom stave. Stlačením vypínača, ked' je digestor v l'ubovoľnom stave, digestor sa vypne bez akýchkol'vek funkcií.
-
Raz stlačte tlačidlo osvetlenia 🎨, zapne sa osvetlenie. Kontrolka tlačidla osvetlenia 🎨 a vypínača ⏻ sa rozsvietia. Opätovným stlačením tlačidla osvetlenia 🎨 sa svetlo zhasne. Kontrolka tlačidla osvetlenia 🎨 a vypínača ⏻ zhasnú. Tento postup sa bude opakovat'.
-
Raz stlačte tlačidlo ❖ (Vysoká rýchlost), motor bude pracovať pri vysokých otáčkach, rozsvieti sa kontrolka tlačidla vysokej rýchlosti ❖ a tlačidla vypínača ⏻. Po opätovnom stlačení tlačidla vysokej rýchlosti ❖ sa motor zastaví. Kontrolka tlačidla vysokej rýchlosti a vypínača zhasnú.
-
Raz stlačte tlačidlo 🎨 (Stredná rýchlost), motor bude pracovat' pri stredných otáčkach, rozsvieti sa kontrolka tlačidla strednej rýchlosti 🎨 a tlačidla vypínača 🔒. Po opätovnom stlačení tlačidla strednej rýchlosti 🎨 sa motor zastaví. Kontrolka tlačidla strednej rýchlosti a vypínača zhasnú.
-
Raz stlačte tlačidlo (Nízka rýchlost), motor bude pracovat' pri nízkych otáčkach, rozsvieti sa kontrolka tlačidla nízkej rýchlosti a tlačidla vypínača. Po opätovnom stlačení tlačidla nízkej rýchlosti sa motor zastaví. Kontrolka tlačidla nízkej rýchlosti a vypínača zhasnú.
-
Nízka rýchlost', stredná rýchlost' a vysoká rýchlost' nemôžu pracovat' súčasne. Ked' je digestor na vysokej rýchlosti, a stlačíte tlačidlo nízkej rýchlosti, digestor sa prepne na nízku rýchlost'. Ked' je digestor zapnutý na nízkej rýchlosti, stlačením tlačidla strednej rýchlosti sa rýchlost' okamžite zmení na strednú a tak d'alej.
RIEŠENIE PROBLÉMOV
| Chyba | Možná príčina | Riešenie |
| Svetlo svieti, ale | Vypnutý prepínač ventilátora | Vyberte polohu prepínača |
| motor nepracuje ventilátora. | ||
| Porucha prepínača ventilátora | Obráťte sa na servisné stredisko. | |
| Porucha motora | Obráťte sa na servisné stredisko. | |
| Svetlo nesvieti,motor nepracuje | Vypálené poistky v dome. | Resetujte/vymeňte poistky. |
| Vol'ný alebo odpojený napájací kábel | Kábel znova zapojte do elektrickej zásuvky. Zapnite elektrickú zásuvku. | |
| Únik oleja | Nedostatočné utesnenie jednosmerného ventilu a výstupu | Odmontujte jednosmerný ventil a utesnite tesniacim prostriedkom. |
| Únik cez pripojenie medzi komínom a krytom | Odmontujte a utesnite komín. | |
| Svetlá nesvietia Rozbité/chybné žiarovky | Žiarovky vymeňte podľa tohto návodu. | |
| Nedostatočné odsávanie | Príliš veľká vzdialenosť medzi kuchynským odsávačom a vrchnou častťou sporáka | Kuchynský odsávač namontujte do správnej vzdialenosti. |
| Kuchynský odsávač sa nakláňa | Nedostatočne utiahnutá upevňovacia skrutka | Utiahnite závesnú skrutku a uveďte ju do vodorovnej polohy. |

POZNÁMKA:
Všetky opravy elektrických komponentov tohto spotrebiča musia prebiehať v súlade s platnými miestnymi, štátnymi a federálnymi zákonmi. V prípade akýchkol’vek
pochybností sa obráťte sa servisné stredisko, skôr než sa pustíte do takýchto prác Zariadenie pred otvorením vždy odpojte od zdroja napájania.
ÚDRŽBA A ČISTENIE
Upozornenie:
- Vonkajšie povrchy sú citlivé a je možné ich l'ahko poškriabať alebo odriet', preto dodržiavajte pokyny týkajúce sa čistenia, aby ste dosiahli najlepšie možné výsledky bez poškodenia.
VŠEOBECNÉ
Nehrdzavejúca ocel' sa musí pravidelne (každý týždeň) čistit', aby sa zaistila dlhá životnosť. Na osušenie použite čistú, jemnú handričku. Môže sa používať špeciálna čistiaca kvapalina na nehrdzavejúcu ocel'.
POZNÁMKA:
Utieranie vykonávajte v smere pozdíž textúry nehrdzavejúcej ocele, aby na nej nezostali nevzhľadné šmuhy.
POVRCH OVLÁDACIEHO PANELA
Používajte neutrálne čistiace prostriedky a nepoužívajte agresívne čistiace chemikálie ani silné čistiace prostriedky určené na použitie v domácnosti alebo produkty obsahujúce brúsivá, pretože negatívne vplývajú na vzhľad výrobku, môžu odstránit' symboly vytlačené na ovládacom paneli a ich použitie povedie k zániku záruky od výrobcu.
DRÔTENÉ TUKOVÉ FILTRE
Drôtené filtre sa dajú čistit' ručne. Namočte filtre na dobu asi 3 minút do vody s čistiacim prostriedkom na uvol'nenie mastnoty a jemne ich očistite mäkkou kefou . Nepoužívajte príliš veľký tlak, vyhýbajte sa poškodeniu. (Nechajte prirodzene vyschnúť, nie na priamom slnečnom svetle)
Filtre by mali byť umývané samostatne od riadu a kuchynských potrieb. Odporúča sa nepoužívať leštidlo.

Sito na filtrovanie
olcjových sadzí

- Postup inštalácie filtrov je uvedený v nasledujúcich štyroch krokoch.
- Filter nasmerujte do otvorov na zadnej strane odsávača.
- Stlačte tlačidlo na rukoväti filtra.
- Po vložení filtra do polohy uvoľnite rukoväť.
- Ak chcete nainštalovat' všetky filtre, postup zopakujte.
UHLÍKOVÝ FILTER – nie je súčast'ou balenia
Filter s aktivnym uhlím je možné použit na zachytenie zápachu. V závislosti od frekvencie Vášho varenia by mal byt filter aktivneho uhlia vymenený v rozmedzí troch alebo šiestich mesiacov. Postup inštalácie filtra s aktivnym uhlím je uvedený nižšie.
- Pred inštaláciou alebo výmenou uhlíkových filtrov odpojte napájanie jednotky.
- Stlačte zámok filtra a vyberte sietový filter.
-
Otočte uhlíkový filter na oboch stranách motora proti smeru hodinových ručičiek. Vymeňte uhlíkové filtre za nové uhlíkové filtre.
-
Umiestnite siet'ový filter.
-
Pripojte prívod elektrickej energie k siet'ovej zásuvke.

POZNÁMKA:
- Presvedčte sa, či je filter bezpečne zaistený. V opačnom prípade by sa mohol uvol'nit a spôsobit' nebezpečenstvo.
- Po osadení filtra s aktívnym uhlím dôjde k zníženiu odsávacieho výkonu.
VÝMENA ŽIAROVKY
Dôležité:

Výmenu žiarovky musí vykonávať výrobca, jeho servisný zástupca alebo osoby s podobnou kvalifikáciou.
✿ Pred začatím vykonávania akýchkol'vek prác na spotrebiči vždy vypnite prívod elektrickej energie. Pri manipulácii so žiarovkou sa uistite, že je úplne chladná, až potom ju uchopte do rúk.
✿ Pri manipulácii so žiarovkami použite na uchopenie žiaroviek handričku alebo rukavice, aby nedošlo ku kontaktu telesnej vlhkosti so žiarovkou, pretože to môže viest' k skráteniu životnosti žiarovky.
LED OSVETLENIE:
- Spotrebič najskôr vypnite a vytiahnite zástrčku zo zásuvky.
- Pred výmenou počkajte, kým žiarovka nevychladne.
- Odstráňte prednú časť pomocou skrutkovača.
- Opatrne vytiahnite LED osvetlenie a nahradte ho rovnakým typom a menovitými údajmi (LED osvetlenie 2*2W LSD-B1)
- Prednú časť nasad'te spät' na jednotku pomocou skrutkovača.
• Kód ILCOS D tejto žiarovky je: DSR-1.5/65-S-64
– LED moduly, samonosné – okrúhle svietidlo
Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EÚ o predpisoch o odpade z elektrických a elektronických zariadení z roku 2013 týkajúcich sa
elektrických a elektronických spotrebičov (OEEZ). OEEZ sa zaoberá znečistujúcimi látkami (ktoré môžu mať negatívny vplyv na životné prostredie) a základnými prvkami (ktoré sa môžu znovu použit). Je dôležité, aby OEEZ podstúpili osobitné úpravy na správne odstránenie a likvidáciu znečistujúcich látok a obnovu všetkých materiálov. Jednotlivci môžu zohrávať dôležitú rolu pri zabezpečovaní toho, aby sa z OEEZ nestalproblém životného prostredia; potrebné je dodržiavať niekoľko základných pravidiel:
- s OEEZ sa nesmie nakladaí ako s domovým odpadom;
- OEEZ sa musia odvážat do vyhradených zberných oblastí spravovaných mestskou radou alebo registrovanou spoločnost'ou.
V mnohých krajinách môžu byt' k dispozícii pre veľké OEEZ strediská zberu domového odpadu. Ked' si kúpite nový spotrebič, starý spotrebič sa môže vrátit' dodávatelovi, ktorý ho musí prijať bezplatne ako jednorazovú záležitost', pokiaľ je spotrebič ekvivalentného typu a má rovnaké funkcie ako zakúpený spotrebič.
POZNÁMKA:
Nasledujúce informácie slúžia na zníženie celkového negatívneho vplyvu procesu varenia na životné prostredie (napr. spotreba energie).
Spotrebič nelikvidujte spôsobom, ktorý nie je uvedený v tomto návode na použitie. Likvidáciu spotrebiča nesmie vykonávať používatel'. Po uplynutí prevádzkovej životnosti sa spotrebič nesmie likvidovať spolu s komunálnym odpadom. Poradenstvo v súvislosti s recykláciou vám poskytnú miestne úrady alebo predstavitelia samosprávy.
