Typ produktu	Nástenný odsávač pár
Značka	Hoover
Model	HCV91/1WA
Šírka	90 cm
Napájanie	220-240 V ~ 50 Hz
Výkon motora	220 W
Počet rýchlostí	3 + booster
Typ osvetlenia	LED, 2 x 3 W
Tukový filter	Kovový, umývateľný v umývačke riadu
Aktívny uhlíkový filter	Voliteľný, vymeniteľný
Energetická trieda	A+
Maximálny prietok	650 m³/h
Maximálna hlučnosť	65 dB(A)
Rozmery (ŠxHxV)	90 x 50 x 48 cm
Čistá hmotnosť	14 kg
Ovládanie	Elektronické s podsvietenými tlačidlami
Priemer odvodného potrubia	150 mm
Funkcia oneskoreného vypnutia	Áno, 10 minút
Inštalácia	Na stenu, režim odsávanie/filtrácia
Súčasťou balenia	Montážna súprava, flexibilná hadica, spätná klapka

Často kladené otázky - HCV91/1WA HOOVER

Ako nainštalovať odsávač pár Hoover HCV91/1WA?

Na inštaláciu odsávača postupujte podľa pokynov v príručke. Je potrebné upevniť držiak na stenu, pripojiť odvodné potrubie a zabezpečiť, aby bol odsávač umiestnený vo vzdialenosti minimálne 65 cm od varnej dosky pre plynové modely a 50 cm pre elektrické. Odporúča sa obrátiť na špecializovaného technika.

Ako vyčistiť tukový filter?

Kovový tukový filter je možné umývať v umývačke riadu pri nízkych teplotách (približne 60°C) alebo ručne v teplej vode s neutrálnym čistiacim prostriedkom. Pred vložením späť sa uistite, že je úplne suchý.

Ako často meniť aktívny uhlíkový filter?

Aktívny uhlíkový filter sa musí meniť každé 3-6 mesiacov v závislosti od používania a typu varenia. Nasýtený filter znižuje účinnosť odsávača a zvyšuje hlučnosť.

Prečo odsávač veľmi hlučí?

Hluk sa môže zvýšiť, ak sú filtre znečistené alebo ak je odvodné potrubie upchaté. Vyčistite tukové filtre a skontrolujte, či na výstupe vzduchu nie sú prekážky. Ak problém pretrváva, môže byť potrebný technický zásah.

Ako aktivovať funkciu booster?

Stlačte tlačidlo booster (zvyčajne označené symbolom turba) na aktiváciu maximálneho sacieho výkonu na obmedzený čas (približne 5-10 minút). Funkcia sa automaticky vypne.

Je možné používať odsávač bez odvodného potrubia?

Áno, odsávač môže pracovať v režime filtrácie s použitím aktívneho uhlíkového filtra (zakúpeného samostatne) na recirkuláciu vyčisteného vzduchu v miestnosti.

Čo znamená blikanie LED?

Blikanie LED na ovládaní môže indikovať alarm filtra (tukový alebo uhlíkový filter je potrebné vyčistiť/vymeniť) alebo poruchu. Pre kódovanie blikania si pozrite príručku.

Aká je ideálna vzdialenosť medzi odsávačom a varnou doskou?

Pre varenie na plyne musí byť minimálna vzdialenosť 65 cm; pre elektrické alebo indukčné dosky 50 cm. Vždy postupujte podľa pokynov v príručke, aby ste zaistili bezpečnosť a optimálny výkon.

Ako vypnúť odsávač po určitom čase prevádzky?

Odsávač je vybavený oneskoreným vypnutím: stlačte tlačidlo vypnutia na aktiváciu časovača na 10 minút, potom sa odsávač automaticky vypne. Je to užitočné na odstránenie zvyšných pár.

Kde nájsť kód modelu pre náhradné diely?

Kód modelu (HCV91/1WA) je uvedený na identifikačnom štítku vo vnútri odsávača, zvyčajne v blízkosti motora alebo na ráme. Použite ho na objednanie originálnych náhradných dielov Hoover.

NÁVOD NA OBSLUHU HCV91/1WA HOOVER

Je-li stlačeno po dobu 2", zastaví se motor. Je-li stlačeno po dobu 2" a je prítom zapnuto RESETOVÁNÍ FILTRŮ, vynuluje odpočet HODIN.

! Spotrebič smú inštalovať iba kvalifikovaní pracovníci, pričom musia dodržiavať dodané pokyny.

VAROVANIE: Ak skrutku alebo upevňovacie zariadenie nenainštalujete podľa týchto pokynov, môže dôjst’ k riziku zásahu elektrickým prúdom.

1. rýchlost' (intenzívna) sa automaticky zníži na 3. rýchlost' po 5 minútach činnosti, aby sa optimalizovala spotreba energie. Na odsávačoch s napájacím napätím 120V/60Hz táto funkcia nie je aktívna a 4. rýchlost' indikuje písmeno b (Booster).

- Ak odsávač necháte zapnutý (osvetlenie a/alebo motor), a ak počas 10 hodín používatel' nedá žiadny príkaz, odsávač

automaticky vypne všetky funkcie. Na odsávačoch s napájacím napájaním 120V/60Hz táto funkcia nie je aktívna.

- Pri každom príkaze prostredníctvom klávesnice alebo prostredníctvom dial'kového ovládača (doplnková výbava) bzučiak ovládača pipne.

- V prípade prerušenia elektrického napájania počas odsávania a po obnove vypnutia odsávača, musíte motor znovu aktivovat' manuálne.

Ak došlo k poškodeniu napájacieho kábla, musí ho vymeniť výrobca, jeho servisný zástupca alebo podobne spôsobilá osoba, aby nedošlo k nebezpečenstvu.

Pri inštalácii a vykonávaní údržby noste pracovné rukavice.

OPIS

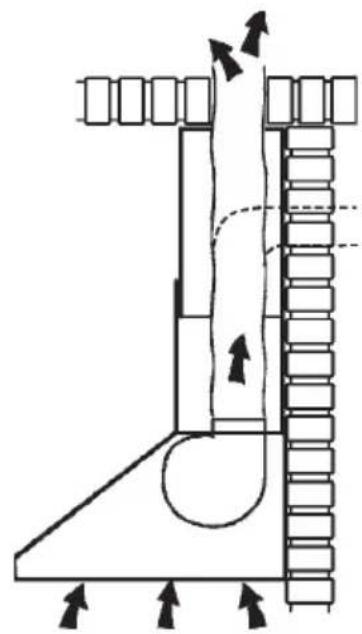

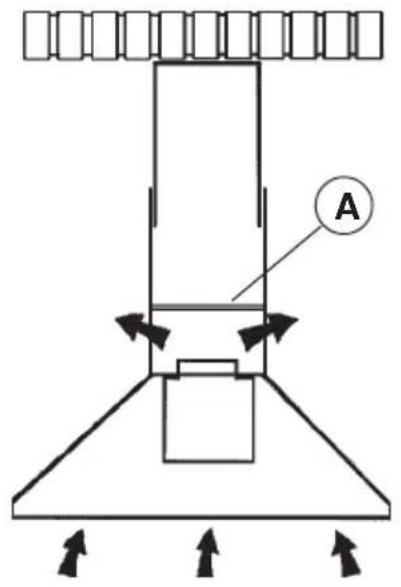

Jednotku môžete nájsť na odsávačoch s filtrovaním vzduchu, s odvodom vzduchu a na odsávačoch s vonkajším motorom. V prípade odsávačov s filtrovaním vzduchu (Obr. 1) sa vzduch privádzaný do jednotky čistí prostredníctvom uhlíkových filtrov a vracia sa spät’ do prostredia cez mriežku na strane výstupu vzduchu. VAROVANIE: Pri používaní odsávačov s filtrovaním sa musia používať uhlíkové filtre aj usmerňovač vzduchu (A). Usmerňovač vzduchu je namontovaný v spodnej časti prúdenia, čo umožňuje návrat vzduchu do prostredia. Uhlíkové filtre sa nedodávajú. V prípade odsávačov s odvodom vzduchu (Obr. 2) sa para a pachy z kuchyne odvádzajú odvodnou rúrou namontovanou v múre/strop priamo do vonkajšieho prostredia. Preto sa nevyžadujú uhlíkové fi ltre. V prípade odsávačov s vonkajším motorom (Obr. 3) sa musí zapojiť odsávacia vákuová jednotka. Toto odsávanie funguje samostatne, odvádza odsávaný vzduch cez jednotku. Používajte vákuové jednotky odporúčané v originálnom katalógu.

INŠTALÁCIA

Inštaláciu si ul'ahčíte, ak najprv vyberiete filtre na separáciu tuku: potlačte vpredu na svorku na rukoväti a potiahnite fi Iter smerom nadol (Obr. 4).

Upevnenie na stenu (Obr.5): použite vhodný vrták, namontujte do steny dodané rozpery nezabudnite, že vzdialenost' medzi varnou doskou a odsávačom pár musí byt' aspoň 65 cm. Vsuňte dve dodané skrutky tak, aby sa dal spotrebič zavesiť pomocou očiek, ktoré sú na spotrebiči (použite otvory A; ak sú na odsávači otvory A a C, použite iba otvory C). Po zavesení spotrebiča ho do konečnej polohy na stene upevnite dvoma d'alšími skrutkami a otvormi, ktoré sú na jeho dne (B). Aby ste zabránili poškodeniu, používajte výhradne otvory, ktoré sú už pripravené na odsávači.

Zaistenie teleskopickej rúry: Základné požiadavky pre inštaláciu: – Elektrický napájací kábel nastavte tak, aby bol zakrytý dekoratívnou rúrou. – Ak je vaša jednotka nainštalovaná ako odsávač s odvodom vzduchu alebo ako jednotka s vonkajším motorom, pripravte otvor na rúru pre odvod vzduchu.

Umiestnite konzolu (W) 50 mm od stropu a umiestnite ju vertikálne vzhľadom na odsávač, ako pomôčku použite zárezy v strede konzoly (Obr. 6). Označte miesta pre 2 otvory na stene a vyvřtajte ich. Upevnite dodané rozpery a potom konzolu zaistite 2 skrutkami (dodávajú sa).

Odsávače s odvodom vzduchu a odsávače s vonkajšími motormi: pripojte potrubie na odvod spalín k odsávacej rúre odsávača. Použite ohybné potrubie a zaistite ho k odsávacej rúre odsávača kovovou hadicovou svorkou (rúrka a svorka sa nedodávajú).

Všetky elektrické zapojenia k odsávaču pár sa musia urobit prostredníctvom napájacieho kábla. Vezmite 2 zostavené rúry a umiestnite ich na horný povrch odsávača. Zdvihnite hornú rúru až po strop a zaistite ju ku konzole pomocou 2

skrutiek (Obr. 8).

Odsávač pár s filtrovaním: urobte všetky elektrické zapojenia pomocou elektrického napájacieho kábla. Upevnite vzduchovú priehradku k spodnej rúre, ako vidno na obrázku 9, použite 2 skrutky. Vezmite 2 zostavené rúry a umiestnite ich na horný povrch odsávača. Zdvihnite hornú rúru až po strop a zaistite ju ku konzole pomocou 2 skrutiek (Obr.8). Nezabudnite, že v prípade odsávača pár s funkciou filtrovania sa musia používať uhlíkové filtre. Skontrolujte, či sú tieto filtre už upevnené, Podl’a potreby ich namontujte nasledujúcim spôsobom, v závislosti od zakúpeného modelu:

V závislosti od modelu je jednotka vybavená nasledujúcimi ovládačmi:

Ovládače zobrazené na Obr. 12: Tlačidlo A: vypínač svetla. Tlačidlo B: vypínač a spínač prvej rýchlosti motora. Tlačidlo C: spínač druhej rýchlosti. Tlačidlo D: spínač tretej rýchlosti. E: kontrolka zapnutia motora. VÝSTRAŽNÁ KONTROLKA FUNKCIE MOTORA (E) NA NIEKTORÝCH MODELOCH NIE JE K DISPOZÍCII.

Ovládače zobrazené na Obr. 13: Tlačidlo A: Vypínač svetla; poloha 0: svetlo vypnuté; poloha 1: svetlo zapnuté. Tlačidlo B: Spínač motora; poloha 0: motor vypnutý; poloha 1-2-3: motor na rýchlosti I, II a III. C: Kontrolka motora.

Ovládače zobrazené na Obr. 14: Tlačidlo A: vypína SVETLÁ. Tlačidlo B: zapína SVETLÁ. Tlačidlo C: znižuje rýchlost' na minimálnu hodnotu. Ak ho podržite stlačené 2", motor sa vypne. Tlačidlo D: aktivuje motor (vyvolá sa posledná použitá rýchlost') a zvyšuje rýchlost', až do dosiahnutia maximálnej hodnoty. Tlačidlo E: ALARM FILTRA/RESET ČASOMERU: stlačenie klávesu, kým sa zobrazuje alarm filtra (motor vypnutý), zresetuje počítadlo hodín. Stlačenie klávesu, kým je v chode motor, je aktivovaný ČASOMER a odsávač pár sa automaticky vypne po 5 minútach.

L1) 4 zelené LED indikujú prevádzkovú rýchlost.

L2) Ked' je LED červená (motor vypnutý), indikuje to ALARM FILTRA. Ked' je LED zelená (bliká), indikuje to, že ČASOMER bol aktivovaný klávesom E.

ALARM FILTRA: Po 30 h prevádzky sa farba LED L2 zmení na ČERVENÚ. To znamená, že treba vyčistiť filtre na separáciu tuku. Po 120 h prevádzky sa farba LED L2 zmení na ČERVENÚ a kontrolka bliká. To znamená, že filtre na separovanie tuku treba vyčistiť a uhlíkové filtre vymenit'. Po vyčistení filtrov na separovanie tuku (a/alebo po výmene uhlíkových filtrov) znovu zapnite počítadlo hodín (RESET) stlačením klávesu E, pokial' sa zobrazuje alarm filtra.

Tlačidlo C: znižuje rýchlost' na minimálnu hodnotu. Ak ho podržíte stlačené 2", motor sa vypne. Ak ho podržíte stlačené 2", kým je aktívny alarm filtra, zresetuje sa počítadlo HODÍN.

Tlačidlo D: naštartuje motor a zvýši rýchlost', kým nedosiahne maximálnu hodnotu

Tlačidlo E: Aktivuje/vypína senzor (AUTOMATICKÝ alebo or MANUÁLNY režim). V automatickom režime je senzor aktívny a kontrolka LED L2 je zapnutá. LED L1 indikujú prevádzkovú rýchlost.

L1) 4 ZELENÉ LED indikujú prevádzkovú rýchlosť.

L2) Ked' je LED ZELENÁ, indikuje to AUTOMATICKÝ režim. Ked' je vypnutá, indikuje to MANUÁLNY režim. Ked' je LED ČERVENÁ, indikuje to alarm fi ltra.

Po 30 h prevádzky sa farba LED L2 zmení na ČERVENÚ. To znamená, že treba vyčistiť filtre na separáciu tuku.

Po 120 h prevádzky sa farba LED L2 zmení na ČERVENÚ a kontrolka bliká. To znamená, že filtre na separovanie tuku treba vyčistit' a uhlíkové filtre vymenit'.

Po vyčistení filtrov na separovanie tuku (a/alebo po výmene uhlíkových filtrov) znovu zapnite počítadlo hodín (RESET) stlačením klávesu C, pokial' sa zobrazuje alarm filtra.

CITLIVOST' PLYNOVÉHO SENZORA: Citlivost' senzora sa dá modifikovat' tak, aby vyhovoval vašim požiadavkám. Citlivost' sa dá modifikovat', pokial' je spotrebič v manuálnom režime (to znamená, že LED L2 musí byt' vypnutá). Ak nie, stlačte kláves E.

Citlivost' sa modifikuje súčasným stlačením klávesov D a E. Nastavenú citlivost' indikujú 4 zelené kontrolky LED.

Želaná citlivosť sa nastavuje tlačidlami C (-) a D (+). „Novú“ citlivosť uložte stlačením klávesu E.

POZOR: ABY STE PREDIŠLI POŠKODENIU SENZORA, NEPOUŽÍVAJTE V BLÍZKOSTI ODSÁVAČA PÁR SILIKÓNOVÉ PRODUKTY!

Ovládače zobrazené na Obr. 16: Tlačidlo A: zapína/vypína svetlá. Každých 30 hodín prevádzky sa zapne príslušná kontrolka (S), čo indikuje, že treba vyčistiť filtre na separovanie tuku. Každých 120 hodín prevádzky začne blikat' príslušná kontrolka (S), čo indikuje, že treba vyčistiť filtre na separovanie tuku a vymenit' uhlikové filtre. Počítadlo

hodín sa resetuje (RESET), ak tlačidlo A podržíte stlačené približne 2" (pokiaľ svieti kontrolka S). Tlačidlo B: prepne motor na prvú rýchlost' (rozsvieti sa príslušná kontrolka). Ked' ho podržíte stlačené približne 1", motor sa vypne. Tlačidlo C: prepne motor na druhú rýchlost' (rozsvieti sa príslušná kontrolka). Po druhom stlačení tlačidla (kým svieti kontrolka), je aktivovaný ČASOMER a motor sa po 5' zastaví (bliká kontrolka). Tlačidlo D: prepne motor na tretiu rýchlost' (rozsvieti sa príslušná kontrolka). Po druhom stlačení tlačidla (kým svieti kontrolka), je aktivovaný ČASOMER a motor sa po 5' zastaví (bliká kontrolka). Tlačidlo E: prepne motor na štvrtú rýchlost' (rozsvieti sa príslušná kontrolka). Po druhom stlačení tlačidla (kým svieti kontrolka), je aktivovaný ČASOMER a motor sa po 5' zastaví (bliká kontrolka).

Mimoriadnu pozornosť venujte filtrom na separovanie tuku. Vybratie filtra: potlačte vpredu na svorku na rukoväti a potiahnite filter smerom nadol. Filter umyte neutrálnym saponátom. Ak ste kúpili model s ovládačmi zobrazenými na obrázku 12/13: filter na separovanie tuku sa musí pravidelne čistit: presné intervaly závisia od intenzity používania (aspoň raz každý druhý mesiac). Ak ste kúpili model s ovládačmi zobrazenými na obrázku 14/15: pozrite odsek „Ovládače zobrazené na Obr.14/15” („Alarm filtra”). Ak ste kúpili model s ovládačmi zobrazenými na obrázku 16: filtre na separovanie tuku sa musia čistit’ približne každých 30 hodín prevádzky (po rozsvietení svetelnej kontrolky) - Obr.16S).

Po opätovnom nainštalovaní vyčistených filtrov zresetujte počítadlo hodín stlačením svetelného tlačidla na približne 1" (Obr. 16A), zatial' čo svieti príslušná svetelná kontrolka (S). Ďalšie informácie sú uvedené v opise Ovládače na Obr.16 v odseku s názvom „Prevádzka“.

Uhlíkové filtre: ak sa odsávač pár používa s filtrovaním, uhlíkové filtre sa musia pravidelne vymieňat'. Pri vyberaní uhlíkových fi Itrov dodržte nasledujúci postup, v závislosti od zakúpeného modelu:

- ak je odsávač vybavený panelovým typom filtra (Obr. 11), pri vyberaní uhlíkového filtra najprv vyberte dve zarážky fi ltra M.

Ak je váš model vybavený ovládačmi zobrazenými na obrázku 12/13, uhlíkové filtre sa musia vymieňať v závislosti od intenzity používania: priemerne každých 6 mesiacov. Ak ste kúpili model s ovládačmi zobrazenými na obrázku 14/15, pozrite odsek „Ovládače zobrazené na Obr.14/15” („Alarm filtra”). Ak je váš model vybavený ovládačmi zobrazenými na obrázku 16, uhlíkové filtre sa musia vymeniť vždy, ked začne blikať svetelné tlačidlo (Obr. 16S) (to znamená každých 120 hodín prevádzky).

Osvetlenie:

Žiarovky vymeňte za žiarovky rovnakého typu. Ak žiarovka nie je uvedená v tabuľke na stránke „Varovanie“, kontaktujte stredisko pre zákazníkov.

- Prístup k žiarovkám získate vybratím filtrov na separovanie tuku podľa opisu vyššie, potom odmontujte žiarovky.

- Ak chcete vymeniť halogénové žiarovky zobrazené na Obr. 18, otvorte kryt vypáčením. POZOR: So žiarovkami nemanipulujte holými rukami.

Motor odsávača pár je vybavený bezpečnostnou poistkou (tepelná poistka), ktorá reaguje na teplotné zmeny. V bezpečnostných dôvodov alebo v prípade poruchy inštalácie toto zariadenie môže automaticky zapojit' a odpojit' motor, čím sa predchádza poškodeniu zariadenia. V takýchto prípadoch sa po ochladení motora môže odsávač pár znovu aktivovat'. Príčina poruchy sa napriek tomu musí napravit', musí sa zaistiť správna inštalácia a musia sa dodržiavat' všetky pokyny v príručke.
