GZ ORW ECO - Kuchynský odsávač pár Guzzanti - Bezplatný návod na obsluhu

Typ	Odsávač pár (Digestor)
Značka	Guzzanti
Model	GZ ORW ECO
Typ inštalácie	Nástenné (teleskopické rameno)
Priemer tela	380 mm
Výška (nastaviteľná)	958 - 1188 mm
Priemer odťahového potrubia	150 mm (odporúčané)
Minimálna vzdialenosť od varnej dosky (elektrická)	50 cm
Minimálna vzdialenosť od varnej dosky (plynová)	65 cm
Napájanie	220-240 V, 50/60 Hz
Rýchlosti odsávania	3 rýchlosti + VYP
Osvetlenie	LED GU10, 3W (vymeniteľné)
Tukový filter	Hliníková sieťka, umývateľná
Uhlíkový filter	Voliteľné, pre režim recirkulácie
Čistenie tukového filtra	Mesačne, vhodné do umývačky alebo ručné umytie jemným čistiacim prostriedkom
Výmena uhlíkového filtra	Každé 4 mesiace (neumývateľné)
Typ ovládania	Tlačidlá (stlačením)
Bezpečnostné prvky	Koncový spínač na teleskopickom ramene; odpojí napájanie motora pri zasunutí
Certifikácie	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, atď.
Prevádzkové režimy	Odťah (vonkajšie vetranie) alebo Recirkulácia (s uhlíkovým filtrom)

Často kladené otázky - GZ ORW ECO Guzzanti

Ako nainštalovať digestor Guzzanti GZ ORW ECO?

Inštaláciu musia vykonávať aspoň dve osoby kvôli hmotnosti. Postupujte podľa pokynov v návode: použite dodané skrutky a hmoždinky na bezpečné upevnenie. Dodržte minimálnu vzdialenosť od varnej dosky (50 cm pre elektrickú, 65 cm pre plynovú). Pripojte odťahové potrubie (ak používate verziu s odťahom) k vhodnému vývodu. Elektrické pripojenie by malo byť do zásuvky v súlade s miestnymi predpismi.

Aké sú minimálne vzdialenosti od varnej dosky?

Digestor musí byť inštalovaný najmenej 50 cm nad elektrickými varnými doskami a 65 cm nad plynovými alebo kombinovanými doskami. Ak pokyny na inštaláciu varnej dosky stanovujú väčšiu vzdialenosť, musí sa dodržať.

Ako vyčistiť tukový filter?

Tukový filter by sa mal čistiť raz mesačne. Môže sa umývať ručne pomocou neagresívnych čistiacich prostriedkov alebo v umývačke riadu na nízkoteplotnom, krátkom cykle. Zmena farby po umytí v umývačke neovplyvňuje filtračnú kapacitu.

Ako často vymieňať uhlíkový filter?

Uhlíkový filter by sa mal vymieňať aspoň každé 4 mesiace, v závislosti od používania a pravidelnosti čistenia tukového filtra. Nedá sa umývať ani regenerovať.

Ako vymeniť LED žiarovku?

Odpojte digestor od napájania a uistite sa, že žiarovka vychladla. Digestor používa GU10 LED žiarovku (3W). Na výmenu kontaktujte technický servis, pretože postup môže vyžadovať demontáž. Nepokúšajte sa o to, ak nie ste kvalifikovaní.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak je digestor pripojený k vonkajšiemu odťahu (verzia s odťahom), uhlíkový filter nie je potrebný a mal by byť odstránený. Uhlíkový filter používajte iba pri recirkulácii vzduchu späť do kuchyne.

Čo mám robiť, ak digestor nefunguje?

Skontrolujte, či je digestor správne pripojený k sieti a či je teleskopické rameno úplne vysunuté (koncový spínač odpojí napájanie pri zasunutí). Overte, či je zásuvka pod napätím. Ak stále nefunguje, kontaktujte kvalifikovaného technika.

Ako prepínať medzi režimom odťahu a recirkulácie?

Pre režim odťahu pripojte odťahovú rúru k hornému prstencu a uistite sa, že je uhlíkový filter odstránený. Pre režim recirkulácie nainštalujte uhlíkové filtre (predávané samostatne) a uistite sa, že horná výstupná mriežka nie je zablokovaná. Digestor je dodávaný nastavený na odťah; ak je súčasťou dodávky uhlíkový filter, odstráňte ho.

Prečo je digestor hlučný?

Hluk sa môže zvýšiť, ak je priemer potrubia príliš malý alebo ak je veľa kolien. Zabezpečte, aby odťahové potrubie bolo hladké, čo najrovnejšie a malo odporúčaný priemer (150 mm). Tiež skontrolujte, či je tukový filter čistý a správne nainštalovaný.

Je digestor vhodný pre všetky typy varných dosiek?

Áno, digestor je možné inštalovať nad elektrické, plynové alebo kombinované varné dosky, ak sú dodržané minimálne vzdialenosti: 50 cm pre elektrické, 65 cm pre plynové. Dodržujte pokyny na inštaláciu varnej dosky, ak vyžadujú väčšie vzdialenosti.

NÁVOD NA OBSLUHU GZ ORW ECO Guzzanti

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziaťakúkol'vek zodpovednosťza prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávačpár slúži výhradne na odsávanie pár, dymu, pachov vzniknu-tých pri varení a je určený výhradne pre domáce použitie.

Odsávačpary môže maťodlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáz ostanú rovnaké.

! Je dôležité uchovaťsi túto príručku, aby ste ju mohli Použitv akomkol'vek okamihu. V prípade predaje, postúpení či stahovaní zaistite, aby zostala spoločne s odsávačom pár.
! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
! Nemeňte elektrickú čimechanickú úpravu výrobku alebo potrubie na odvod pár.
! Skôr než budete pokračovaťs inštaláciou zariadenia, overte, všetky súčiastky činie sú poškodené. V opačnom prípade obrátte sa na predajcu a nepokračujte v inštalácii.

Poznámka: detaily označené symbolom “(*)” sú voliteľné doplnky, dodávané iba pre niektoré modely alebo súčiastky, ktoré je nutné dokúpiť.

UPOZORNENIA

Upozornenie!

! Nenapájajte spotrebiče na elektrickou siet,pokial'nebola úplne dokončená jeho inštalácia.
! Skôr ako sa za čne akákol'vek činnostčistenia alebo údržby, odpojitodsávačpary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.
! Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.
! Spotrebičnie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, pokialím osoba zodpovedná za ich bezpečnost neposkytuje dohľad alebo ich nepoučila o používaní spotrebiča.
! Deti musia bytpod dohl'adom, aby sa nehrali so zariadením. Nepoužívat'NIKDY odsávačpary bez správne namontovanej mriežky!
! Odsávačpary sa nesmie NIKDY používaťako oporná plocha, iba za predpokladu, že je to výslovne určené.
! V prípade, že sa kuchynský odsávačpoužíva súčasne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horľavinami, miestnostmusí byťzariadená vhodnou ventiláciou.
! Odsávací vzduch nesmie bytodvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny.

! Je prísne zakázané pod odsávačom pary pripravovatjedlá na plameni.

! Použitie volného plameňa poškodzuje filtre, čo môže bytpríčinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovať.

! Vyprážanie potravín sa musí vykonávaťpod kontrolou a treba sa vyhnúťtomu, aby prepálený olej začal horieť. Pri použití spolu s varnými spotrebičmi, prístupové časti sa môžu značne zohriat.

! Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavaťsa presne predpismi stanovenými príslušnými miestnymi úradmi.

! Odsávačje potrebné často čistiťako zvnútra tak aj zvonku (ASPOŇRAZ ZA MESIAC). V každom prípade je nutné dodržiavatvšetko, čo je uvedené v návode na obsluhu.

! Nedodržiavanie noriem čistenia odsávača a výmeny a čistenia filtrov sa môžu statpríčinou požiaru.

! Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel'prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byťodovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviťsa ho riadením sa podľamiestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajnu, V ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiťdopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, ked' začnete s varením a nechajte ho bežaťniekol'ko minút po ukončení varenia. Zvýšte rýchlost’len v prípade vel'kého množstva dymu a pary a použite podpornú rýchlost(rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

POZOR! Chýbajúca inštalácia skrutiek a upevňovacích zariadení v súlade s týmito pokynmi môže matza následok ohrozenie elektrickým prúdom.

POUŽÍVANIE

Digestor je možné použiťs odsávaním mimo miestnost, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

ODSÁVACIA VERZIA

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube. Priemer výfukového potrubia sa musí zhodovat's priemerom spojovacieho prstenca. Upozornenie! Od-t'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

Na vodorovnej (horizontálnej) časti, potrubie musí matmierny náklon smerom nahor (približne 10°), aby sa vzduch mohol l'ahšie odvádzat'smerom von.

Ak odsávačpary je vybavený uhlíkovými filtrami, tak tie musia byťvybraté.

Napojte digestor na odtahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príru-ba).

! Používajte čo najkratšie odtahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odtahu.

! Používajte odtahové potrubie s čo najhladším vnútorným povrchom.

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovaťdodatočný systém filtrovania na základe aktivnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávačpary používaťv takejto verzii, je potrebné nainštalovaťdoplňujúci filtračný systém na základe aktívneho uhlia.

MONTÁŽ

Minimálna vzdialenostmedzi podporou nádoby na varnej ploche a najnižšou častou digestora nesmie bytmenšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových čikombinovaných/zmiešaných sporákov.

Pokiaľnávod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost,je treba sa týmto pokynom riadit.

ELEKTRICKÉ NAPOJENIE

Sietové napätie musí zodpovedatnapätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsáva ča. Pokial' je odsávačvybavený prípojkou/vidlicou, stačiju zapojiťdo zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v l'ahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial'odsávačnie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l'ahko dosiahnutel'nom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínačzodpovedajúci normám, ktorý zaručíúplné odpojenie od siete v podmienkach kategórie prepä tí III, v súlade s pravidlami inštalácie.

Upozornenie! Skôr než opätnapojíte obvod digestora na sietové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sietový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

MONTÁŽ

Výrobok má nadmernú hmotnost', preto je nevyhnutné, aby ho prenášali a inštalovali aspoňdve alebo viac osôb. Pred začatím inštalácie:

• Skontrolujte, čimá zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/y s aktívnym uhlím – ak sa dodávajú (vid'príslušný odstavec). Je potrebné ich na-montovat'spät'v prípade, že hodláte používa'todsávačvo filtračnej verzii.
• Skontrolujte, čisa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušen-

guzzanti

stva (napríklad vrecká so šraubami, záruky atd.), prípadne ich vyberte a uschovajte.

• Pokial'je to možné, odpojte a odstráňte nábytok Nachádzajúci sa pod a okolo priestoru inštalácie za účelom získania lepšieho prístupu k stopu/stene, na ktorý/ú má byťodsávačnainštalovaný. Ďalej je potrebné v rámci možnosti čo najlepšie ochrániťnábytok a všetky súčasti potrebné pre inštaláciu. Zvol'te si rovný povrch a pokryte ho ochrannou fóliou, na ktorú uložíte odsávača súčasti príslušenstva.
• ďalej skontrolujte, čije v blízkosti priestoru inštalácie odsávača (v priestore prístupnom aj po montáži odsávača) dostupná zásuvka elektrického rozvodu a čibude možné previestpripojenie zariadenia na odvádzanie dymu smerom von (platí iba pre odsávaciu verziu).
• Preved'te všetky potrebné stavebné práce (napr.: inštaláciu zásuvky elektrického rozvodu a/alebo realizáciu otvoru pre priechod dymovej rúrky).

Odsávačpary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradítsa s kvalifi kovaným technikom, aby vám schválil spôsobilosťmateriálov na základe akého typu je stena/strop. Stena/strop musí byťdostatočne mohutná, aby udržala hmotnosťodsávača pary.

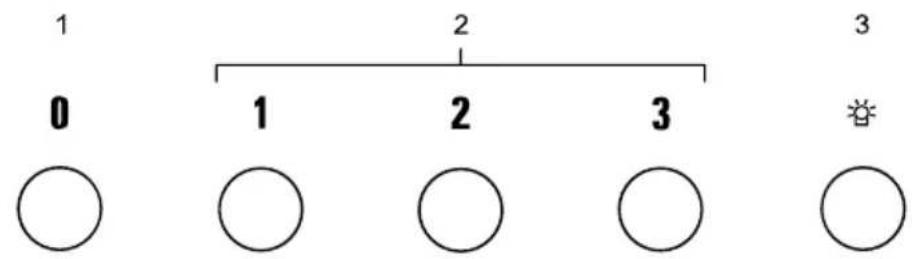

ČINNOST

V prípade nazhromaždenia väčšieho množstva pary v kuchyni použite vyššiu rýchlost. Odporúčame zapnúťodsávanie 5 minút pred začatím varenia a nechatho v chode ešte približne d'alších 15 minút po ukončení varenia.

1. OFF rýchlost (výkon) odsávania
2. ON/OFF rýchlost (výkon) odsávania 1, 2, 3
3. ON/OFF osvetlenie

ÚDRŽBA

Odsávačpary sa pravidelne čistí zvonku aj zvnútra (aspoňrovnako častým opakovaním ako sa vykonáva údržba filtrov tuku).

Prí čistení je treba použitlátku navlhčenú denaturovaným liehom alebo neutrálnymi tekutými čistiacími prostriedkami. Nepoužívajte prostriedky obsahujúce brúsne látky.

NEPOUŽÍVAŤALKOHOL!

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavaťuvedené pokyny.

Výrobca odmieta akúkol'vek zodpovednosťza prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

PROTITUKOVÝ FILTER

Tukový filter je potrebné vymeníť najmenej raz za dva mesiace pri štandardnej prevádzke. Filter môžete zložit’ uvoľnením upevňovacích poistiek, dbajte na to, že filter musíte držať rukou pri uvoľnení, vybratím západiek, ktoré držia filtre, potom môžete založit’ filter a založit’ západky a sietku.

UHOL'NY FILTER (iba pre filtračnú verziu)

Udržuje nepríjemné zápachy pochádzajúce varenia.

Nasytenie filtra uhlíkom nastane po viac čimenej dlhom užívaní, tj. závisí na type kuchyne pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiřfilter približne raz za 4 mesiace. NE-MÔŽE bytumývaný alebo regenerovaný.

VÝMENA ŽIAROVIEK

Iskopčajte aparat sa električne mreže.

Upozorenje! Pre nego što dotaknete lampe budite sigurni da su se ohladile.

Odsávačpary je vybavený systémom osvetlenia založenom na technoloógii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dhlhšie ako tradičné žiarovky umožňujú ušetrit' 90% elektrickej energie.
