GZ ORW ECO - Kuchyňský odsavač par Guzzanti - Bezplatný návod k obsluze

Typ	Odsavač par (Digestoř)
Značka	Guzzanti
Model	GZ ORW ECO
Typ instalace	Nástěnný (teleskopické rameno)
Průměr těla	380 mm
Výška (nastavitelná)	958 - 1188 mm
Průměr odtahového potrubí	150 mm (doporučeno)
Minimální vzdálenost od varné desky (elektrická)	50 cm
Minimální vzdálenost od varné desky (plynová)	65 cm
Napájení	220-240 V, 50/60 Hz
Rychlosti odsávání	3 rychlosti + VYPNUTO
Osvětlení	LED GU10, 3W (vyměnitelné)
Tukový filtr	Hliníková mřížka, omyvatelný
Uhlíkový filtr	Volitelný, pro režim recirkulace
Čištění tukového filtru	Měsíčně, v myčce nádobí nebo ručně s jemným čisticím prostředkem
Výměna uhlíkového filtru	Každé 4 měsíce (neomývatelný)
Typ ovládání	Tlačítka (stiskací)
Bezpečnostní prvky	Koncový spínač na teleskopickém rameni; odpojuje napájení motoru při zasunutí
Certifikace	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591 atd.
Provozní režimy	Odtah (venkovní odvětrávání) nebo Recirkulace (s uhlíkovým filtrem)

Často kladené otázky - GZ ORW ECO Guzzanti

Jak nainstalovat odsavač par Guzzanti GZ ORW ECO?

Instalaci musí provádět alespoň dvě osoby kvůli hmotnosti. Postupujte podle pokynů v manuálu: použijte přiložené šrouby a hmoždinky pro bezpečné upevnění. Dodržujte minimální vzdálenost od varné desky (50 cm pro elektrickou, 65 cm pro plynovou). Připojte odtahové potrubí (při použití odtahové verze) k vhodnému vývodu. Elektrické připojení by mělo být k zásuvce v souladu s místními předpisy.

Jaké jsou minimální vzdálenosti od varné desky?

Odsavač musí být instalován nejméně 50 cm nad elektrickou varnou deskou a 65 cm nad plynovou nebo kombinovanou deskou. Pokud instalační pokyny varné desky vyžadují větší vzdálenost, je nutné ji dodržet.

Jak vyčistit tukový filtr?

Tukový filtr by se měl čistit jednou měsíčně. Lze jej umýt ručně pomocí neagresivních čisticích prostředků nebo v myčce nádobí na nízkou teplotu a krátký program. Změna barvy po mytí v myčce neovlivňuje filtrační kapacitu.

Jak často vyměňovat uhlíkový filtr?

Uhlíkový filtr by se měl vyměňovat alespoň každé 4 měsíce, v závislosti na používání a pravidelnosti čištění tukového filtru. Nelze jej umýt ani regenerovat.

Jak vyměnit LED žárovku?

Odpojte odsavač od napájení a ujistěte se, že žárovka vychladla. Odsavač používá GU10 LED žárovku (3W). Pro výměnu kontaktujte technický servis, protože postup může vyžadovat demontáž. Nepokoušejte se to, pokud nejste kvalifikovaní.

Mohu používat odsavač bez uhlíkového filtru?

Ano, pokud je odsavač připojen k venkovnímu odtahu (odtahová verze), uhlíkový filtr není potřeba a měl by být odstraněn. Uhlíkový filtr používejte pouze při recirkulaci vzduchu zpět do kuchyně.

Co dělat, když odsavač nefunguje?

Zkontrolujte, zda je odsavač správně připojen k síti a zda je teleskopické rameno plně vysunuto (koncový spínač odpojí napájení při zasunutí). Ověřte, že je zásuvka pod proudem. Pokud stále nefunguje, kontaktujte kvalifikovaného technika.

Jak přepínat mezi režimem odtahu a recirkulace?

Pro režim odtahu připojte odtahové potrubí k hornímu kroužku a ujistěte se, že je uhlíkový filtr odstraněn. Pro režim recirkulace nainstalujte uhlíkové filtry (prodávají se samostatně) a zajistěte, aby horní výstupní mřížka nebyla blokována. Odsavač je dodáván nastavený pro odtah; odstraňte případný uhlíkový filtr, pokud je přiložen.

Proč je odsavač hlučný?

Hluk se může zvýšit, pokud je průměr potrubí příliš malý nebo pokud je mnoho kolen. Zajistěte, aby odtahové potrubí bylo hladké, co nejrovnější a mělo doporučený průměr (150 mm). Také zkontrolujte, zda je tukový filtr čistý a správně nainstalovaný.

Je odsavač vhodný pro všechny typy varných desek?

Ano, odsavač lze instalovat nad elektrické, plynové nebo kombinované varné desky za předpokladu dodržení minimálních vzdáleností: 50 cm pro elektrickou, 65 cm pro plynovou. Řiďte se instalačními pokyny varné desky, pokud vyžadují větší vzdálenosti.

NÁVOD K OBSLUZE GZ ORW ECO Guzzanti

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáz zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely, nebo součástky, které je nutné dokoupit.

UPOZORNĚNÍ

Pozor!

! Nenapojujte přístroj na elektrickou sit, dokud nebyla zcela dokončena jeho instalace.
! Před provedením jakéhokoliv úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky, nebo vypnutím hlavního vypínače obytné jednotky.
! Při všech instalačních a údržbových pracích používejte pracovní rukavice.
! Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, jsou-li pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.
! Děti musí být pod dohledem, aby si s přístrojem nehrály. Nikdy nepoužívejte kryt bez správně namontované mříže!
! Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.
! Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístrojí s plynovým spalováním nebo spalováním jinými palivy.
! Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kourů z přístrojů na plynové spalování nebo spalování jiných paliv.

! Je přísně zakázáno vařit jídla otevřeným plamenem pod krytem.

! Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu v každém případě vyhnout.

! Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení. Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

! Pokud se týká technických bezpečnostních opatření, která je třeba dodržet při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.

! Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu.

! Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.

! Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel, nevystavujte se

guzzanti

tak nebezpečí elektrického výboje. Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

! Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  • Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl.)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry, použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti při snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

POZOR! Pokud instalace šroubů a úchytných zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.

POUŽITÍ

Digestoř je možné použít s odsáváním mimo místnost, nebo recirkulačním filtrem pro čištění vzduchu v místnosti.

ODSÁVÁNÍ MIMO MÍSTNOST

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě. Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváděn směrem ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

• Za to výrobce odmítá jakoukoliv zodpovědnost.
• Používejte co nejkratší odtahové potrubí.

- Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

• Vyhněte se zásadním změnám sekce vedení odtahu.
• Používejte odtahové potrubí s co nejhladším vnitřním povrchem.

- Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

ODSÁVÁNÍ RECILKULACÍ

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

INSTALACE

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud v návodu na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

ELEKTRICKÉ PŘIPOJENÍ

Sítové napětí musí odpovídat napětí uvedenému na štítku a charakteristikám umístěným uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu si vyžádejte u servisní služby nový.

INSTALACE

Výrobek velké hmotnosti, manipulace a instalace digestoře by měla být prováděna alespoň dvěma nebo více osobami.

Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.
- Odložte filtr/y s aktivním uhlíkem – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství

guzzanti

(například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

• Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství.
• Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odvádění kouře směrem ven (platí pouze pro odsávací verzi).
  • Proved'te všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifi kovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

PROVOZ

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření. Pro nastavení funkcí digestoře se stačí dotknout ovladačů.

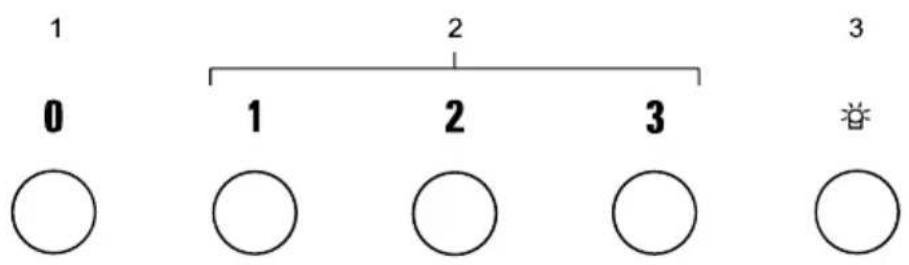

1. OFF rychlosti (výkonu) odsávání
2. ON/OFF rychlosti (výkonu) odsávání 1, 2, 3
3. ON/OFF světel

ÚDRŽBA

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu.

ČIŠTĚNÍ

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba fi ltrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepoužívejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

CZ - DIGESTOŘ10

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

TUKOVÝ FILTR

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr je potřebné vyměnit nejméně jednou za dva měsíce při standardním provozu. Filtr můžete sejmout uvolněním upevňovacích pojistek, dbejte na to, že filtr musíte držet rukou při uvolnění, vyjmutím západek, které drží filtr, potom můžete založit filtr a založit západky a sítku.

Filtr s aktivním uhlíkem (jen filtrační verze)

1. Použití

Uhlíkové filtry můžou pohlcovat pachy do nasycení. Není možné je mýt nebo regenerovat a je nutné je vyměnit každé 2 měsíce nebo častěji, při frekventovaném použití.

1. Výměna

2. sejměte maskovací kryt spolu s tukovým filtrem,

3. vyjměte uhlíkový filtr umístěný na textilním filtru,
4. instalujte tukový filtr s uhlíkovým filtrem do odsávače.

FILTR AKTIVNÍM UHLÍKEM (jen filtrační verze)

Tento filtr pohlcuje nepříjemné pachy vznikající přivaření.

Saturace filtru uhlíkem nastane po více čiménědlouhém užití, tj. závisí na typu kuchyněa pravidelném čištění filtru proti mastnotám. V každém případěje nutné nahradit patronu maximálnějednou za 4 měsíce. NEMŮŽE být umýván čiregenerován.

VÝMĚNA ŽÁROVEK

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

Digestořje vybavena osvětlovacím systémem založeným na technologii DIOD.

DIODY zaručují optimální osvětlení, trvanlivostí až 10 krát delší než tradiční svídtila umožňují úspory 90% elektrické energie.

Pro výměny se obratte na servisní službu.

! Nepoužívajte a nenechávajte digestor bez riadne nastavených svietidiel a nevystavujte sa tak nebezpečenstvu elektrického výboja.

! Tento spotrebičje označený v súlade s európskou smernicou 2002/96/ES o likvidácii elektrického a elektronického zariadenia (WEEE).

guzzanti

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávad-sej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

! Materiál použitý pre odtahové potrubie musí zodpovedatplatným normám.

FILTRAČNÁ VERZIA

Pred akokolvek operáciou čistenia čiúdržby odpojte digestor od elektrické siete, vyberte vidlicu zo zásuvky alebo vypnite hlavný spínačbytu.

ČISTENIE

Pre výmenu, obrátitša na technický servis.
