Típus	Páraelszívó (elszívó)
Márka	Guzzanti
Modell	GZ ORW ECO
Beépítési típus	Falra szerelhető (teleszkópos kar)
Test átmérő	380 mm
Magasság (állítható)	958 - 1188 mm
Elszívócső átmérő	150 mm (ajánlott)
Minimális távolság a főzőlaptól (elektromos)	50 cm
Minimális távolság a főzőlaptól (gáz)	65 cm
Tápellátás	220-240 V, 50/60 Hz
Szívási sebességek	3 sebesség + KI
Világítás	LED GU10, 3W (cserélhető)
Zsírszűrő	Alumínium szita, mosható
Aktív szénszűrő	Opcionális, recirkulációs üzemmódhoz
Zsírszűrő tisztítása	Havonta, mosogatógépben vagy kézzel enyhe mosószerrel
Aktív szénszűrő csere	4 havonta (nem mosható)
Vezérlés típusa	Gombok (nyomógomb)
Biztonsági funkciók	Végállás kapcsoló a teleszkópos karon; leválasztja a motor áramellátását, ha összecsukva
Tanúsítványok	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, stb.
Üzemmódok	Elszívás (külső) vagy Recirkuláció (aktív szénszűrővel)

Gyakran ismételt kérdések - GZ ORW ECO Guzzanti

Hogyan kell telepíteni a Guzzanti GZ ORW ECO páraelszívót?

A telepítést legalább két személynek kell végeznie a súly miatt. Kövesse a kézikönyv utasításait: használja a mellékelt csavarokat és tipliket a biztonságos rögzítéshez. Ügyeljen a főzőlaptól való minimális távolságra (elektromos: 50 cm, gáz: 65 cm). Csatlakoztassa a csatornát (ha elszívó változat) egy megfelelő kivezetéshez. Az elektromos csatlakoztatást a helyi előírásoknak megfelelő aljzathoz kell végezni.

Milyen minimális távolságokat kell betartani a főzőlaptól?

Az elszívót legalább 50 cm-re kell felszerelni az elektromos főzőlapok felett, és 65 cm-re a gáz vagy vegyes főzőlapok felett. Ha a főzőlap telepítési utasításai nagyobb távolságot írnak elő, azt kell betartani.

Hogyan kell tisztítani a zsírszűrőt?

A zsírszűrőt havonta egyszer kell tisztítani. Kézzel nem agresszív mosószerrel, vagy mosogatógépben alacsony hőmérsékleten, rövid programon mosható. A mosogatógép utáni elszíneződés nem befolyásolja a szűrési kapacitást.

Milyen gyakran kell cserélni az aktív szénszűrőt?

Az aktív szénszűrőt legalább 4 havonta kell cserélni, a használattól és a zsírszűrő tisztításának rendszerességétől függően. Nem mosható és nem regenerálható.

Hogyan kell cserélni a LED lámpát?

Csatlakoztassa le az elszívót a hálózatról, és hagyja kihűlni a lámpát. Az elszívó GU10 LED izzót használ (3W). A cseréhez vegye fel a kapcsolatot a szervizzel, mert a művelet szétszerelést igényelhet. Ne próbálja meg, ha nem rendelkezik szakértelemmel.

Használhatom az elszívót aktív szénszűrő nélkül?

Igen, ha az elszívó külső elszíváshoz (csatornás változat) van csatlakoztatva, nincs szükség az aktív szénszűrőre, és el kell távolítani. Csak a recirkulációs üzemmódban használja, amikor a levegőt visszavezeti a konyhába.

Mit tegyek, ha az elszívó nem működik?

Ellenőrizze, hogy az elszívó megfelelően csatlakozik-e a hálózathoz, és hogy a teleszkópos kar teljesen ki van-e húzva (a végállás kapcsoló lekapcsolja az áramellátást, ha be van csukva). Ellenőrizze, hogy az aljzat feszültség alatt van-e. Ha továbbra sem működik, hívjon szakképzett technikust.

Hogyan lehet váltani az elszívás és a recirkuláció között?

Az elszívó üzemmódhoz csatlakoztassa a kivezető csövet a felső gyűrűhöz, és győződjön meg arról, hogy az aktív szénszűrő eltávolításra került. Recirkulációs üzemmódhoz szereljen be aktív szénszűrőket (külön kaphatók), és győződjön meg arról, hogy a felső kimeneti rács nem akadályozott. Az elszívó gyárilag elszívó üzemmódra van beállítva; távolítsa el a mellékelt aktív szénszűrőt, ha van.

Miért zajos az elszívó?

A zaj növekedhet, ha a csatorna átmérője túl kicsi, vagy ha sok könyök van. Győződjön meg arról, hogy a kivezető cső sima, amennyire csak lehet egyenes, és ajánlott átmérőjű (150 mm). Ellenőrizze azt is, hogy a zsírszűrő tiszta és megfelelően van-e felszerelve.

Alkalmas az elszívó minden típusú főzőlaphoz?

Igen, az elszívó felszerelhető elektromos, gáz vagy vegyes főzőlapok fölé, feltéve, hogy a minimális távolságokat betartják: 50 cm elektromos, 65 cm gáz esetén. Kövesse a főzőlap telepítési útmutatóját, ha az nagyobb távolságot ír elő.

HASZNÁLATI ÚTMUTATÓ GZ ORW ECO Guzzanti

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban gyártó felelősséget nem vállal. páraelszívó főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

Az elszívó esztétikai megjelenésében eltérhet jelen kézikönyv ábráin szereplőtöl, de használati, karbantartási és felszerelési utasítások nem változnak.

! Fontos, hogy ezt kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy kézikönyv terméket kísérje.
! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük telepítésre, használatra és biztonságra vonatkozóan.
! Ne módosítsa termék elektromos vagy mechanikai rendszerét, vagy kivezetőcsöveket.
! Berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentese. Ellenkezőesetben forduljon viszonteladóhoz és ne szerelje fel berendezést.

Megjegyzés: (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve készülékkel nem szállított, megvásárolandó alkatrészek.

FIGYELMEZTETÉS

Figyelem!

! Készüléket mindaddig ne kösse be az elektromos hálózatba, amíg beszerelést teljesen be nem fejezte. Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból villásdugó kihúzása vagy lakás főbiztosítékának lecsapása révén.
! Valamennyi üzembe helyezési és karbantartási müvelethez használjon védőkesztyűt.
! készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy értelmi képességekkel rendelkező,tapasztalatok és ismeretek híján levőemberek használják, hacsak nem biztonságukért felelős személy felügyelete alatt, vagy ha ez személy készülék használatát megtanította.
! Ügyeljenek kisgyermekekre, nehogy készülékkel játszanak. Az elszívót fém zsírszűrő(rács) nélkül soha ne használja!
! konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez lehetőség.
! helyiségnek elegendőszellőzéssel kell rendelkeznie, amennyiben konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják.
! Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak.

! Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

! nyílt láng használata károsítja filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell. Bőzsiradékban sütni csak ellenőrzés mellett szabad, nehogy túlhevült olaj vagy zsír meggyulladjon. Főzés közben felszálló forró levegőa készülékházat felmelegítheti!

! füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani helyi illetékes hatóságok előírásait.

! Az elszívót gyakran kell tisztogatni, mind belülröl, mind kívülröl. (LEGALÁBB HAVONTA EGY-SZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.)

! Az elszívó tisztántartására, valamint filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz. páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert

áramütés veszélye léphet fel.

! kézikönyvben szereplőutasítások be nem tartásából következőkellemetlenségekért, károkért vagy tűzesetekért gyártó nem vállal felelősséget.

! készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.

! hulladékká vált termék szabályszerűelhelyezésével Ön segít elkerülni környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket termék nem megfelelőhulladékkezelése egyébként okozhatna.

A terméken vagy termékhez mellékelt dokumentumokon feltüntetett jelzés arra utal, hogy ez termék nem kezelhetőháztartási hulladékként. Ehelyett terméket villamos és elektronikus berendezések újrahasznosítását végzőtelephelyek valamelyikén kell leadni.

Kiselejtezéskor hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni. termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon lakóhelye szerinti polgármesteri hivatalhoz, háztartási hulladékok kezelését végzőtársasághoz vagy ahhoz bolthoz, ahol terméket vásárolta.

Berendezést következőszabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

- Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

- Elektromágneses összeférhetőség (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Megfelelőhasználatot és környezetre gyakorolt káros hatás mérséklését elősegítőjavaslatok: Az elszívót minimum sebességen kapcsolja be akkor, amikor főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy főzést befejezte. berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha főzés közben nagy mennyiségűfüst vagy göz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki szénszűrőket akkor, amikor berendezés jelzi ennek szükségességét, így biztosíthatja, hogy készülék hatékonyan nyeli el szagokat. megfelelőszűrőképesség biztosítása érdekében cserélje ki zsírszűrőtakkor, amikor berendezés erre figyelmeztet. hatékonyság növelése és zajszint csökkentése érdekében tanácsos jelen útmutató által megadott maximális csőátmérőket alkalmazni.

FIGYELEM! csavarok és rögzítőeszközök nem előírás szerinti behelyezése áramütést okozhat.

HASZNÁLAT

Az elszívót úgy tervezték, hogy kivezetett üzemmódban szabadba történőkibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

KIVEZETETT ÜZEMMÓD

Gözök kivezetése gyűjtőkarimához rögzített elvezetőcsövön történik.

Az elvezetőcsőátmérője az összekötőgyűrűátmérőjével azonos kell legyen Figyelem! Kivezetőcső-

guzzanti

nincs csomagban, külön kell azt megvennie.

horizontális részen csőenyhe felfelé vezetőívvel (kb. 10°) kell rendelkezzen, hogy levegőt minél kön ynyebben kivezethesse.

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Csatlakoztassa páraelszívót levegőkimenettel (csatlakozó karima) azonos átmérőjükivezetőcsőhöz. kisebb átmérőjűcsőhasználata az elszívás hatásfokának csökkenését és készülék zajszintjének drasztikus növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.

! Csővezeték lehetőlegkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°).

! Kerülje csődeformálódását.

! Használandó csőbelseje lehetőlegsimább legyen.

! Csőanyaga az előírásban elfogadottaknak megfelelőlegyen.

KERINGTETETT ÜZEMMÓD

Az elszívott levegőzsírtalanításra, majd szagtalanításra kerül, mielőtt terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

FELSZERELÉS

Főzőkészülék felülete és konyhai szagelszívó legalsó része közötti minimális távolság nem lehet ki-sebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésűfőzőlap esetén.

Ha gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

VILLAMOS BEKÖTÉS

hálózati feszültségnek azonosnak kell lennie konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hoz-záférhetőhelyen elhelyezett, az érvényben lévőszabványoknak megfelelődugaszoló aljzathoz, akár beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás hálózathoz) vagy dugaszoló aljzat nem hozzáférhető,szereljen fel egy szabványos, kétpólusú megszakítót akár beszerelést követően is, amely III. túláram-kategória esetén biztosítja hálózatról való teljes leválasztását, telepítési szabályoknak megfelelően.

Figyelem! mielőtt az elszívó áramkörét visszaköti hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy hálózati vezeték beszerelése szabályos-e.

Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje szakszervíz szolgálattól.

FELSZERELÉS

Nagy súlya miatt készülék mozgatását és üzembe helyezését legalább két vagy több személynek kell végeznie. PMielőtt telepítést elkezdené:

• Ellenőrizze, hogy megvásárolt termék kiválaszott telepítési helynek megfelelőméretű-e.
• Vegye le az aktív szenes filtert/filtereket ( * ) ha van gépen (lásd vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánia használni.
• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (pél-dául csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg.
• Ha lehetséges, az elszívó felszerelési helye alatt és környezetében bontsa ki és távolítsa el bútorokat, hogy jobban hozzáférhessen falhoz/mennyezethez, ahová az elszívót telepíteni fogja. Ha nem lehet, bútorokat és szerelés környezetét amennyire lehetséges, takarja le. Válasszon ki egy sík felületet, takarja le, és erre rakja le az elszívót és hozzá tartozó kiegészítőket.
• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában (olyan helyen, amely azután is hozzá-férhető,hogy az elszívót felszerelték), van-e egy villamos csatlakozó aljzat, és füstelvezetéshez lehet-e csatlakozni egy kültérbe vezető készülékhez (csak kivezetett üzemmódnál).
• Végezze el az összes szükséges köművesmunkát (pl. csatlakozó aljzat telepítése, kivezetőcsőszámára falnyílás készítése).

Az elszívót legtöbb falhoz/mennyezethez alkalmas rögzítőtiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak -e az anyagok az adott falhoz/mennyezethez. falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.

MÜKÖDÉSE

Amikor konyhában különösen nagy párakoncentráció, használja nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és főzés befejezése után 15 percig működtesse tovább.

Az összes páraelszívó rendelkezik végálláskapcsolóval. A teleszkópos kar befelé történő nyomása a motort áramtalanítja. A végálláskapcsoló nem kapcsolja ki a világítást.

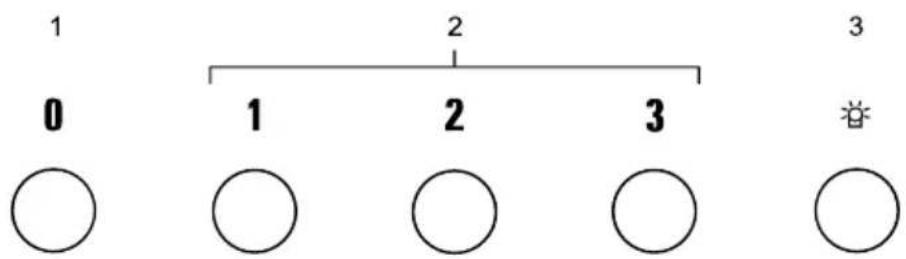

1. Sebesség (teljesítmény) ON/OFF
2. Elszívó sebesség (teljesítmény) ON/OFF
3. Világítás ON/OFF

KARBANTARTÁS

Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos há- lózatból villásdugó kihúzása vagy lakás főbiztosítékának lecsapása révén.

TISZTÍTÁS

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről(legalább olyan gyakran, mint zsírszű-rőfilterek tisztítását). tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát.

Kerülje súrolószert tartalmazó mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.

helytelen karbantartás, vagy fent említett utasítások be nem tartása miatt motorban esetleg bekövetkezőkárok vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.

ZSÍRSZÚRŐFILTER

Visszatartja főzésböleredőzsírrészecskéket.

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony höfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történőmosogatás zsírszűrőelszíneződését okozhatja, de ez nem változtat hatékonyságán. zsírszűrőfilter leszereléséhez húzza meg rugós horgot.

SZÉNFILTER (csak keringtetett változat esetén)

Magában tartja főzésbőlszármazó kellemetlen szagokat.

szénfilter telítődése többé vagy kevésbé hosszú időalatt történik meg, tűzhely típusától és zsírszűrötisztogatásának rendszerességétőlfüggően. Mindenképpen cserélni kell betétet legalább négyhavonként. NEM lehet kimosni vagy regenerálni.

ÉGÖCSERE

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e.

Az elszívó LED technológiára épülővilágítási rendszerrel van felszerelve.

LEDEK optimális megvilágítást biztosítanak, hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé.

Izzócsere esetén forduljon szakszervízhez.
