GZ 685W - Páraelszívó Guzzanti - Ingyenes használati útmutató

Terméktípus	Páraelszívó
Márka	Guzzanti
Modell	GZ 685W
Beszerelés típusa	Fali (beépíthető)
Szélesség	600 mm
Mélység	500 mm
Magasság	150 mm (kémény nélkül)
Súly	12 kg
Tápellátás	220-240 V ~ 50/60 Hz
Maximális teljesítmény	200 W
Motor típusa	Egyfokozatú centrifugális motor
Sebességfokozatok száma	3
Maximális légáramlás	350 m³/h
Zajszint (max sebesség)	60 dB(A)
Világítás	2 x 1,5 W LED
Szűrő típusa	Alumínium zsírszűrő (mosható)
Csatornázási lehetőségek	Elszívásos (külső kivezetés) vagy recirkulációs (aktív szénszűrővel)
Vezérlés típusa	Csúszka kapcsoló vagy nyomógombok
Energiaosztály	A+
Karbantartás	Zsírszűrő tisztítása 2 havonta; aktív szénszűrő cseréje 4 havonta
Biztonsági jellemzők	Túlmelegedés elleni védelem, motor hőkioldó
Elérhető alkatrészek	Zsírszűrő, aktív szénszűrő, LED lámpák, motor
Megfelelőség	CE, RoHS

Gyakran ismételt kérdések - GZ 685W Guzzanti

Hogyan szereljem fel a Guzzanti GZ 685W páraelszívót?

A beszerelést szakképzett szerelőnek kell elvégeznie. Ügyeljen arra, hogy a páraelszívó legalább 65 cm magasan legyen az elektromos főzőlapok és 75 cm magasan a gáz főzőlapok felett. Kövesse a mellékelt kézikönyvet a fali rögzítéshez és a csatornacsatlakozáshoz.

Használható a GZ 685W recirkulációs üzemmódban?

Igen, recirkulációs üzemmódban használható egy opcionális aktív szénszűrő telepítésével. A levegő megszűrésre kerül és visszakerül a konyhába.

Hogyan tisztítsam a zsírszűrőt?

Az alumínium zsírszűrő mosható. Vegye ki, áztassa meleg szappanos vízben, öblítse le, és alaposan szárítsa meg, mielőtt visszahelyezi. Alacsony hőmérsékleten mosogatógépben is mosható.

Milyen típusú aktív szénszűrő szükséges a cseréhez?

Használjon a Guzzanti modellekhez tervezett kompatibilis aktív szénszűrőt, általában egy 250 x 200 mm-es téglalap alakú szűrőt. Cserélje 3-6 havonta, használattól függően.

Miért zajos a páraelszívó?

A zaj oka lehet laza beszerelés, eltömődött csatornák vagy piszkos szűrők. Győződjön meg arról, hogy a páraelszívó szilárdan van rögzítve, a csatornák tiszták, és a szűrők tiszták. A maximális zajszint 60 dB(A).

Hogyan cseréljem ki a LED lámpákat?

Kapcsolja ki az áramot, távolítsa el a lámpaburát, és cserélje ki a hibás LED modult egy kompatibilisre. Csak a modellhez előírt 1,5W LED lámpákat használjon.

Mit csinál a csúszka kapcsoló?

A csúszka vezérli a motor sebességét (ki, alacsony, közepes, magas), és tartalmazhat világításkapcsolót is. A pontos elrendezésért tekintse meg a kézikönyvet.

Mi a garanciális időszak a Guzzanti GZ 685W esetében?

A Guzzanti általában 2 év garanciát kínál a gyártási hibákra. Regisztrálja termékét online a garancia érvényesítéséhez.

Felszerelhetem a páraelszívót csatorna nélkül?

Igen, recirkulációs üzemmódban. Telepítenie kell egy aktív szénszűrőt, és gondoskodnia kell arról, hogy a felső kéményfedél nyitva legyen a levegő visszavezetéséhez. A páraelszívó ezután szűri és visszavezeti a levegőt.

Milyen gyakran kell cserélni az aktív szénszűrőt?

3-6 havonta, vagy gyakrabban, ha sokat főz. A telített szűrő csökkenti a hatékonyságot és növeli a zajt.

HASZNÁLATI ÚTMUTATÓ GZ 685W Guzzanti

Hálások vagyunk hogy a «GUZZANTI» kerekedelmi márka termékét választotta. Minden erőfeszítésünkkel vagyunk azzal, hogy a választásával elégedett legyen.

1. ÁLATALÁNOS UTASITÁSOK

1.1 A páraelszívó felszerelése és üzemeltetése előtt figyelmesen olvassa el az utasításainkat, melyek biztosítják a berendezés biztonságos működését. Ne dobja ki a jelen utasítást, mivel az a később felmerülő kérdésekre adhat választ.

FIGYELEM! ÜZEMELTETÉS ELÖTT (BEKAPCSOLÁS ELÖTT), A BERENDEZÉS MINIMUM KÉT ÓRÁIG SZOBAI HÖMÉRSÉKLETNÉL LEGYEN.

1.2 A páraelszívó elrendeltsége az, hogy eltávolitsa a szennyezett levegőt az ételelkészítési berendezés fölöti levegőböl, kimondottan háztartásban üzemelhető.

FIGYELEM! A HÁZTARTÁSI CÉLOKTÓL KÜLÖNB CÉLOKBÓL VALÓ TERMÉK HASZNÁLATA TILOS! A PÁRAELSZIVŐ MÁS CÉLOK HASZNÁLATA KÖZBEN SEBESÜLÉS ÉS VAGYONTÁRGYAK KÁROSODÁSÁNAK A VESZÉLYE ÁLL FENN, A TERMÉK ELVESZITI A RÁ VONATKOZÓ GARANCIÁT!

1.3. A páraelszívó használata csökkenti a földgáz hiányos elégetéséből származó káros termékek levegőben lévő tartalmát, részben csökkenti a főzés során keletkező kellemetlen szagokat, csökkenti a falak, mennyezetek és bútorok zsírrészecskékkel és korommal való szennyeződését.
1.4. A páraelszívó recirkilációs üzemmódban működik (zárt körkörös légkeringés a konyhában) (1. rajz).
1.6. Figyelem! Csak akkor kezdje el a páraelszívó felszerelését, ha csatlakoztatta az elektromos hálózathoz, és ellenőrizte annak műszaki működését, és minden funkcióját.
1.7 Javasoljuk, hogy a páraelszívó felszerelésével, csatlakoztatásával és javításával kapcsolatos minden munkát csak szakképzett szakemberekre bízzanak, akik szakmailag foglalkoznak az ilyen munkákkal.
1.8. A gyártó nem vállal felelősséget a páraelszívó helytelen felszerelésével, üzemeltetésével és javításával kapcsolatos károkért és meghibásodásokért.
1.9. A gyártó fenntartja a jogot, hogy a terméket minőségi és műszaki paramétereinek javítása érdekében módosítsa.
1.10. A páraelszívó műszaki jellemzőit ebben az utasításban és a váz belső felületéhez rögzített címkén vannak feltüntetve (a hozzáférése a szűrő eltávolításával elérhető).
1.11. Figyelem! A páraelszívót fell kell szerelni a mennyezetig az elektromos tűzhely felett 650-750 mm magasságban, a gáztűzhelyek felett pedig 750-850 mm magasságban a munkafelületétől (1. rajz).

1. FÖ MÜSZAKI JELLEMZÖK

FESZÜLTSÉG, V			220-230
FORDITÁS GYAKORISÁGA, Hz			50
MUNKAÜTEMÜZEM MENNYISÉGE			4
VEZÉRLÉS TIPUSA			elektronikus
NÉVLEGES FOGYASZTÁSI KAPACITÁS, Vt		ELEKTROMOS MOTOR	220
		VILÁDITÓLÁMPÁK(LED)	2x3
TELJESÍTMÉNY A STANDARD SZELLŐZÉSI RENDSZERHEZ VALÓ CSATLAKOZÁSKOR , M3/ÓRA			668
A PÁRAELSZIVÓ MÉRETEI, MM	SZÉLESSÉG		360
	MÉLYSÉG		360
	MAGASSÁG		360
SÚLY, KG			8,0
A UAJ MÉRTÉKRE (Db)			45-57
VÉDELMI OSZTÁLY			I
ÜZEMÜTEMMÓD			S1 (hosszantartó)
PÁRAELSZIVŐ ELEKTROMOS FÖLDELÉSSEL ELLÁTOTT KÁBELE

1. SZÁLLITÁSI KÉSZLET

A SZÁLLITÓKÉSZLETHEZ TARTÓZIK	KONYHAI PÁRAELSZIVÓ	1 DB.
	Ékformájú horgonyzott horgony M8 ∅10 x 60 mm	3 DB.
	ÜZEMELTETÉSI UTASITÁS	1 PÉLDÁNY.

1. BIZTONSÁGI KÖVETELMÉNYEK

FIGYELEM

TILOS A PÁRAELSZIVÓT AZ ELEKTROMOS TÜZHELY HÁLÓZATÁBA KAPCSOLNI. VÉDJE AZ ELEKTOMOS KÁBELT A MECHANIKUS ÉS HÖKÁROSODÁSOKTÓL.

4.1 A felszerelés, üzemeltetés és karbantartás során szigorúan tilos:

• Bekapcsolni a páraelszivót az elektromos hálózatba olyan feszültséggel és frekvenciával, amely nem felel meg a 2. fejezet feltételeinek;
• használni 1,5 W-nál nagyobb teljesítményű világító lámpákat (LED);
• végezni karbantartást, lámpák cseréjét, a szűrök eltávolitását, a váz tisztítását anélkül, hogy előzőleg kihúzná a kábelt a konnektorból;
• a páraelszívó üzemeltetése nyitott tüzforrással, nyitott gázégőknél vagy fütőelemeknél. A fütőelemeket mindig edényekkel kell lefedni;
• főzés szesszesítal alkalmazásával;
• felügyelet nélkül hagyni a készüléket;
• a páraelszívó működtetése eltávolított szűrőkkel;
• csatlakoztatni a páraelszívót az elektromos hálózathoz, szereléskor elvágni a villanyhúzal csatlakozóját.

FIGYELEM! SZIGORÚAN TILOS HASZNÁLNI A GÁZ- (ELEKTROMOS) TÜZHELYET A KIKAPCSOLT PÁRAELSZVÓ KÖZBEN!

4.2. Az áramütés elkerülése érdekében a páraelszívót a földelt aljzathoz kell csatlakoztatni.

4.3. Ha a páraelszívót egyidejűleg az elektromos mellett más fütőberendezésekkel (gáz, olaj, kemencék stb.) használja, akkor további helyiséget kell biztosítania a páraelszívó felszereléséhez (pl. nyissa ki az ablakot).
4.4. Gondoskodjon az újrafelhasználható alumínium zsírcsapdák időben történő tisztításáról, különben csökken a páraelszívó hatékonysága, és a zsír és a por felhalmozódása miatt a szűrőben tűzveszély áll fenn.
4.5. Gyúllás esetén ne kapcsolja be a páraelszívót a füst csökkentése érdekében, amíg a tűz teljesen lokalizálódik.
4.6. Ha a páraelszívó alatt gyulladás keletkezik, takarja le a lángot vastag ruhával, kapcsolja ki a páraelszívót a hálózatból, ne használjon vizet a láng eloltására az elektromos készülékek mellett.
4.7. Óvja a hálózati kábelt a mechanikai és termikus károsodásoktól.

5. A PÁRAELSZIVÓ LEIRÁSA

5.1 A "GZ-685" konyhai páraelszívó légtisztító készülék, átmérőjű ventilátorral (turbinnal), és zsírmegfogó alumínium szűrővel kiegészítve. A termék egymotoros kivitelben szénacéllemezből készül, dekoratív – porfestékekkel ellátott védőburkolattal.
5.2 A páraelszívó „szíget” tipusú és a mennyezetre a túzhely fölött szerelhető fel.
5.3 A páraelszívó recirkilációs üzemmódban működik (zárt körkörös légkeringés a konyhában) (1. rajz).

„Figyelembe kell venni, hogy a páraelszívó beltéri bekapcsolásakor a nyomás automatikusan csökken, amelyet friss levegő beáramlása miatt ki kell egyenlíteni. Ez úgy érhető el, ha ajtókat, ablakokat vagy speciális utánpótlású szellőző berendezéseket nyit ki."

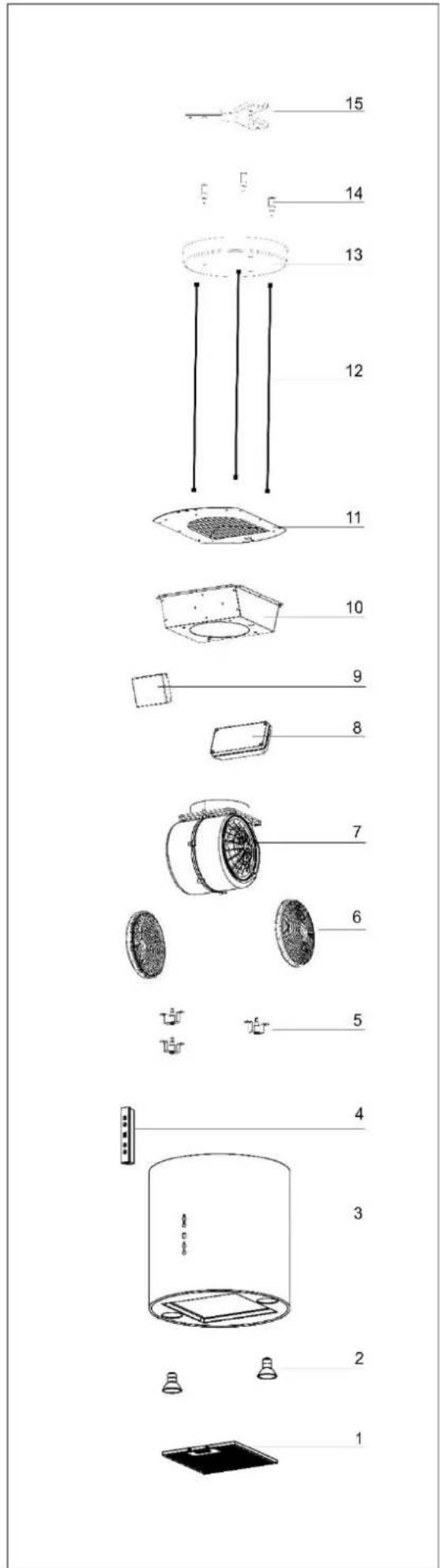

5.4. A páraelszívó a következő alkatrészekből áll (2. rajz):

1 – alumínium zsírszűrő
2 – világító lámpák
3 – a páraelszívó váza
4 – üzemmód kapcsoló
5 – bilincsekkel ellátott konzolok
6 - szénszűrő
7 - turboventilátor
8 – tápegység doboz tápkábellel
9 - doboz kondenzátorral
10 - betét
11 - a váz fedele
12 - kötél
13 – rögzítő fedél
14 – kábelbilincs
15 – rögzítő horog

6. A PÁRAELSZIVÓ FELSZERELÉSÉNEK UTASITÁSA

6.1 Vállassza ki a páraelszívó felszerelésének a helyét.
6.2. Távolítsa el a páraelszívót a csomagolódobozból.
6.3. Csatlakoztassa a páraelszívót az elektromos hálózathoz, és ellenőrizze annak minden funkcióját.

Emlékeztetünk arra, hogy az elektromos tűzhely fölött a páraelszívó felszerelésének magasságának legalább 650 mm-nek, a gáztűzhelyjé pedig legalább 750 mm-nek kell lennie (1. rajz).

A páraelszívó felszerelésének sémái

6.4 Húzza át a fémhuzalokat a rögzító fedelek és rögzitőhorgok résein át (1. séma).
6.5 Húzza fel a rögzítőket a fémhuzalokra és csináljon csomót (2., 3., 4. séma).
6.6 Húzza be végig a rögzítőket a fémhuzalokon (5. séma).
6.7 Fúrjon 3 rést a mennyezetben M8Ø12x60mm-res horgoknak. Emelje fel a rögzitőhorgokat a mennyezethez és rögzitsen 3 menetes csavart a rögzitő horgok résein át, csavarja be az ékalakú horgokba (6. séma).
6.8 A rögzitőfedeleket a rögzitőhorgokkal ütközésig emelje fel (7. séma).
6.9 Rögzitse be a rögzitőfedeleket a rögzitő horgokkal (8. séma).
6.10 Ellenőrizze a páraelszívő rögzítésének a biztonságáti

7. PÁRAELSZIVÓ HASZNÁLATI ÉS KARBANTARTÁSI UTASITÁSA

7.1. A páraelszívó 4 sebességű szellőzéssel rendelkezik. A főzés közbeni párolgás mértékétől függően választhat alacsony, közepes vagy magas szellőzést.
7.2. Főzés előtt kapcsolja be a páraelszívót a kívánt üzemmódban. Javasoljuk, hogy 3-5 percig folytassa a páraelszívó működését a főzés után, így a konyhában lévő levegő megtisztul a párolgási maradványoktól és szagoktól.
7.3 A váz alsó paneljén található az üzemmódok és a világító lámpák beépítésének kapcsolója (4. rajz).

1 - világítás be- / kikapcsolása,
2 - páraelszívó be / kikapcsolása,
3 - sebesség növelése,
4 - sebesség csökkenése

8.1. Figyelem! Tisztítás előtt kapcsolja le a páraelszívót az elektromos hálózatról.
8.2. A festett kivonat külső tisztításához használja a nedves, meleg vízben semleges mosószerrel megnedvesített szövetet, rozsdamentes acélból történő kivonáshoz pedig speciális eszközöket, a megfelelő utasítások betartásával.
8.3. A páraelszívó tisztításához soha ne használjon súrolószert, durva szivacsot vagy szódabikarbónát, savat, kloridokat vagy oldószereket tartalmazó tisztítószert.
8.4. Mosás közben kerülje a nedvesség bejutását a páraelszívó áramvezető részeire, és mosás után törölje le a felületet puha ruhával.
8.5. Az alumínium szűrő, amely visszatartja az olajat és a port a levegőből, eltömődik, és 1,5–2 havonta 1 alkalommal kell mosni hatékony mosószerrel, forró vízben áztatás után.

A szűrő színének megváltoztatása mosás után nem befolyásolja a munka minőségét.

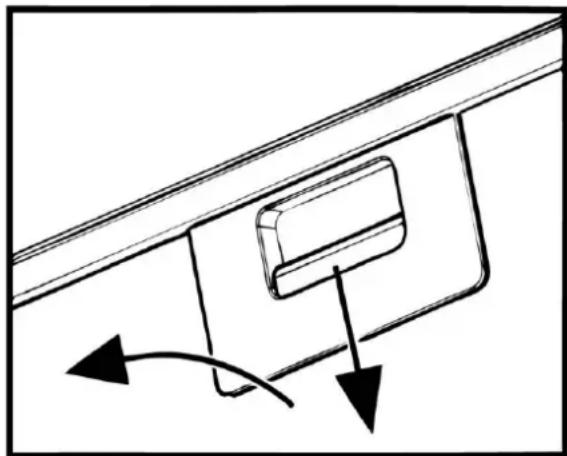

8.6. Az alumínium szűrő eltávolításához (5. rajz) nyomja meg a rugós reteszt, és húzza fel és le, távolítsa el a szűrőt a panelről. Telepítse a szűrőt fordított sorrendben.

Mosás után ne szerelje be a szüröt, amíg teljesen meg nem szárad.

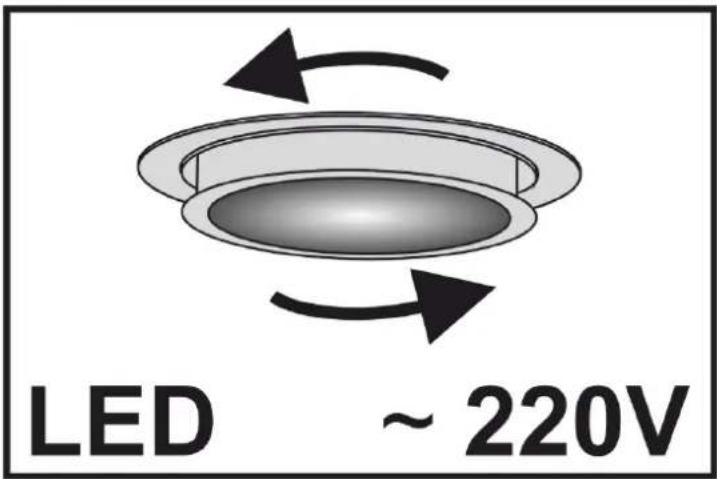

8.7. Az izzó cseréléséhez vegye le a szűrőket (8. rajz), húzza magára a patron tartóját, hogy az izzó jöjjön ki a páraelszívó vázából, a ptron tartóját fogva gyengéden nyomja meg az izzót a patron írányába és az órajárás ellenkező írányba tekerés közben húzza azt ki (7. rajz). Helyette tegyen be újjat ugyanazzokkal a jellemzőkkel és szerelje fel a szűrőket.

8.8. A recirkulációs üzemmódban használt szénszüröket (külön megvásárolhatók) 3-6 havonta cserélni kell, a páraelszívó működésétől függően. A szüröket axiális nyomással és az óramutató járásával megegyező irányban történő forgatással a turboventilátor burkolatának T-csapjára rögzítik.

rajz.6

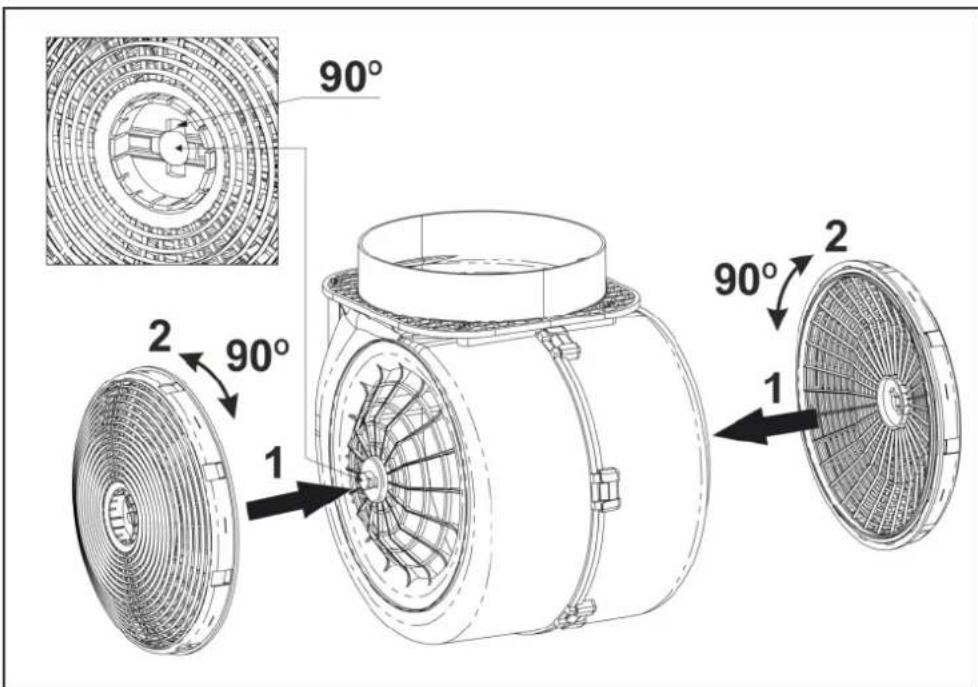

A szénszűrő cseréjéhez hajtsa végre a következő lépéseket (7. raiz):

• Távolitse el az alluminium szüröt.
• (1) - Szerelje be a kétolalt ütközésig szénszüröt a rögzítőre.
• (2) - A szénszűrőt 90 fokos szögben fordítsa tetszőleges irányba, rögzítve azt.
- Szerelje be az alumínium szüröt.

rajz.7

ELEKTROMOS DIAGRAM

A PÁRAELSZIVÓ LEHETSÉGES HIBÁI

	Ellenőrizze az elektromos csatlakozásokat	Ellenőrizze, hogy bevan-e kapcsolva a motor	Ellenőrizze a lámpa kapcsolóját (bekapcsolva kell lennie)	Ellenőrizze az alumínium szűrót (1,5 - 2 havonta egyszer mossa)	Ellenőrizze az azzatot (van-e benn feszültség)	Ellenőrizze a lámpákat	Ellenőrizze a levegő kimeneti csövét	Ellenőrizze a szénszűrót (cserélje ki 1 alkalommal 3-4 hónap alatt)
A páraelszívó nem működik	●	●			●
A lámpa nem vílágít	●		●		●	●
Csökkent a páraelszívó kapacitása				●			●	●
A páraelszívó hangosabban működik				●			●
Recirkulációs üzemmódban gyengén szívódik el a levegő				●				●
