GZ 685W - Okap kuchenny Guzzanti - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Guzzanti
Model	GZ 685W
Typ instalacji	Naścienny (możliwość zabudowy)
Szerokość	600 mm
Głębokość	500 mm
Wysokość	150 mm (bez komina)
Waga	12 kg
Zasilanie	220-240 V ~ 50/60 Hz
Maksymalna moc	200 W
Typ silnika	Pojedynczy silnik odśrodkowy
Liczba prędkości	3
Maksymalny przepływ powietrza	350 m³/h
Poziom hałasu (maks. prędkość)	60 dB(A)
Oświetlenie	2 x 1,5 W LED
Typ filtra	Aluminiowy filtr tłuszczowy (zmywalny)
Opcje odprowadzania powietrza	Kanałowe (na zewnątrz) lub cyrkulacyjne (z filtrem węglowym)
Typ sterowania	Przełącznik suwakowy lub przyciski
Klasa energetyczna	A+
Konserwacja	Czyść filtr tłuszczowy co 2 miesiące; wymieniaj filtr węglowy co 4 miesiące
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, wyłącznik termiczny silnika
Dostępne części zamienne	Filtr tłuszczowy, filtr węglowy, lampy LED, silnik
Zgodność	CE, RoHS

Często zadawane pytania - GZ 685W Guzzanti

Jak zainstalować okap Guzzanti GZ 685W?

Instalacja musi być wykonana przez wykwalifikowanego technika. Upewnij się, że okap jest zamontowany na minimalnej wysokości 65 cm nad kuchenkami elektrycznymi i 75 cm nad kuchenkami gazowymi. Postępuj zgodnie z dołączoną instrukcją dotyczącą mocowania do ściany i podłączenia kanałów.

Czy GZ 685W może być używany w trybie cyrkulacji?

Tak, może być używany w trybie cyrkulacji poprzez zamontowanie opcjonalnego filtra węglowego. Powietrze jest filtrowane i wracane do kuchni.

Jak czyścić filtr tłuszczowy?

Aluminiowy filtr tłuszczowy jest zmywalny. Wyjmij go i zamocz w ciepłej wodzie z mydłem, wypłucz i dokładnie wysusz przed ponownym włożeniem. Można go również myć w zmywarce w niskiej temperaturze.

Jaki filtr węglowy jest potrzebny do wymiany?

Użyj kompatybilnego filtra węglowego przeznaczonego do modeli Guzzanti, zazwyczaj prostokątny filtr o wymiarach 250 x 200 mm. Wymieniaj co 3-6 miesięcy w zależności od użytkowania.

Dlaczego okap jest głośny?

Hałas może być spowodowany luźną instalacją, zablokowanymi kanałami lub brudnymi filtrami. Upewnij się, że okap jest solidnie zamontowany, kanały są drożne, a filtry czyste. Maksymalny poziom hałasu to 60 dB(A).

Jak wymienić lampy LED?

Wyłącz zasilanie, zdejmij osłonę lampy i wymień uszkodzony moduł LED na kompatybilny. Używaj tylko lamp LED 1,5 W określonych dla tego modelu.

Co robi przełącznik suwakowy?

Przełącznik suwakowy steruje prędkością silnika (wyłączony, niska, średnia, wysoka) i może zawierać włącznik światła. Sprawdź swoją instrukcję obsługi w celu uzyskania dokładnego układu.

Jaki jest okres gwarancji na Guzzanti GZ 685W?

Guzzanti zazwyczaj oferuje 2-letnią gwarancję na wady produkcyjne. Zarejestruj swój produkt online, aby potwierdzić gwarancję.

Czy mogę zainstalować okap bez kanału?

Tak, w trybie cyrkulacji. Musisz zainstalować filtr węglowy i upewnić się, że górna nasada komina jest otwarta do powrotu powietrza. Okap będzie wtedy filtrował i recyrkulował powietrze.

Jak często należy wymieniać filtr węglowy?

Co 3 do 6 miesięcy, lub częściej przy intensywnym gotowaniu. Nasycony filtr zmniejsza wydajność i zwiększa hałas.

INSTRUKCJA OBSŁUGI GZ 685W Guzzanti

Jesteśmy wdzięczni ci za wybór produktów marki GUZZANTI. Dołożyliśmy wszelkich starań, abyś był zadowolony z naszego produktu.

1. WSKAZÓWKI OGÓLNE

1.1 Przed zainstalowaniem okapu i jego obsługą należy dokładnie zapoznać się z naszymi zaleceniami, których przestrzeganie zapewni niezawodną pracę urządzenia. Nie wyrzucaj tej instrukcji, ponieważ może ona odpowiedzieć na wszelkie powstałe później pytania.

UWAGA! PRZED URUCHOMIENIEM (WŁĄCZENIEM) URZĄDZENIE MUSI BYĆ W TEMPERATURZE POKOJOWEJ PRZEZ CO NAJMNIEJ DWIE GODZINY.

1.2 Okap jest przeznaczony do usuwania zanieczyszczonego powietrza z przestrzeni nad urządzeniem do gotowania, jest używany wyłącznie w gospodarstwie domowym.

UWAGA! UŻYWANIE PRODUKTU DO CELÓW INNYCH NIŻ BYTOWE NIE JEST DOZWOLONE! W PRZYPADKU UŻYWANIA OKAPU DO INNYCH CELÓW ISTNIEJE RYZYKO OBRAŻEŃ I USZKODZENIA WŁASNOŚCI, A PRODUKT NIE BĘDZIE WTEDY OBJĘTY GWARANCJĄ!

1.3 Stosowanie okapu zmniejsza zawartość w powietrzu szkodliwych produktów niepełnego spalania gazu ziemnego, częściowo redukuje nieprzyjemne zapachy powstające podczas gotowania, ogranicza zanieczyszczenie ścian, sufitów i mebli cząsteczkami thuszczu i sadzy.

1.4 Produkt jest urządzeniem oczyszczającym powietrze typu wywiewanego z wentylatorem średnicowym (turbiną), wyposażonym w aluminiowy filtr przeciwtłuszczowy (w zestawie) oraz posiada możliwość uzupełnienia pochłaniającego zapachy filtra węglowego. Wykonany jest z blachy stalowej węglowej z pokryciem dekoracyjno - ochronnym farbami proszkowymi.

1.5 Okap pracuje w trybie recyrkulacji (zamknięty obieg powietrza w kuchni) (rys. 1).

1.6 Uwaga! Nie rozpoczynać montażu okapu, dopóki nie podłączysz go do sieci i nie upewnisz się o jego stanie technicznym po sprawdzeniu wszystkich funkcji.

1.7 Zalecamy, aby wszelkie prace związane z instalacją, podłączeniem i naprawą okapu powierzać wyłącznie wykwalifikowanym fachowcom, którzy zawodowo wykonują takie prace.

1.8 Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia i pęknięcia związane z nieprawidłowym montażem, obsługą i naprawą okapu.

1.9 Producent zastrzega sobie prawo do dokonywania zmian w wyrobie w celu polepszenia jakości i parametrów technicznych.

1.10 Charakterystyki techniczne okapu podane są w niniejszej instrukcji oraz na etykiecie umieszczonej na wewnętrznej powierzchni obudowy (dostęp do niej otwiera się po wyjęciu filtra).

Uwaga! Okap montowany jest na suficie nad kuchenkami elektrycznymi na wysokości 650-750 mm, a nad kuchenkami gazowymi na wysokości 750-850 mm od powierzchni roboczej płyty (rys. 1).

1. GŁÓWNE CHARAKTERYSTYKI TECHNICZNE

Napięcie, V			220-230
Częstotliwość, HZ			50
Liczba trybów pracy			4
Rodzaj sterowania			elektroniczne
Zużycie nominalne, Wat		Moc silnika	220
		Lampa oświetleniowa (LED)	2x3
Wydajność podczas podłączania do standardowego systemu wentylacji, m3/h			668
Całkowite wymiary okapu, mm	Szerokość		360
	Głębokość		360
	Wysokość		360
Waga, kg			8,0
Poziom hałasu (db)			45-57
Klasa ochrony			I
Tryb pracy			S1 ( długotrwały )
PRZEWÓD ELEKTRYCZNY OKAPU WZMOCNIONY Z UZIEMIENIEM

1. ZESTAW DOSTAWY

ZESTAW DOSTAWY OBEJMUJE	Okap	1 szt.
	Kotwa klinowa ocynkowana M8 ∅10 x 60mm	3 szt.
	Instrukcja obsługi	1 egz.

1. WYMAGANIA BEZPIECZEŃSTWA

UWAGA!

NIE WŁĄCZAJ OKAPU DO SIECI PŁYTY ELEKTRYCZNEJ. CHROŃ PRZEWÓD ELEKTRYCZNY PRZED USZKODZENIEM MECHANICZNYM I TERMICZNYM.

4.1 Podczas montażu, obsługi i konserwacji surowo zakazane:

• podłączenie okapu do sieci zasilającej o napięciu i częstotliwości nieodpowiadającej określonym w rozdziale 2;
• stosowanie lampy oświetleniowe o mocy powyżej 1,5 W (LED);
• przeprowadzenie konserwacji, wymiana lamp, usuwanie filtrów, czyszczenie okapu bez uprzedniego wyjęcia wtyczki z gniazdka;
• eksploatacja okapu z otwartym źródłem ognia, otwartymi palnikami gazowymi lub elementami grzejnymi.

Elementy grzejne należy zawsze przykrywać naczyniami;

• gotowanie na alkoholu;
• pozostawienie frytownic bez nadzoru;
• praca okapu z wyjątkymi filtrami;
• podłączenie okapu do sieci płyty, odcięcie wtyczki podczas instalacji.

UWAGA! ZABRONIONE JEST UŻYWANIE KUCHENKI GAZOWEJ (ELEKTRYCZNEJ) PRZY WYŁĄCZONYM OKAPIE!

4.2 Aby uniknąć porażenia prądem, okap należy podłączyć do uziemionego gniazdka.
4.3 W przypadku korzystania z okapu jednocześnie z innymi urządzeniami grzewczymi (piece gazowe, olejowe, itp.) poza elektrycznym, należy zapewnić w pomieszczeniu, w którym okap jest zainstalowany, dodatkowy dopływ świeżego powietrza (np. Otworzyć okno).
4.4 Zapewnić terminowe czyszczenie aluminiowych łapaczy tłuszczu wielokrotnego użytku, w przeciwnym razie wydajność okapu zostanie zmniejszona i istnieje ryzyko pożaru z powodu gromadzenia się tłuszczu i kurzu w filtrze.
4.5 W przypadku zapłonu nie wolno włączać okapu, aby zredukować dym, dopóki ogień nie zostanie całkowicie ugaszony.
4.6 W przypadku zapłonu pod okapem, przykryć płomień grubą szmatką, odłączyć okap od sieci, nie używać wody do gaszenia płomienia w pobliżu urządzeń elektrycznych.
4.7 Chronić przewód zasilający przed uszkodzeniami mechanicznymi i termicznymi.

5. OPIS OKAPU

5.1 Okap kuchenny "GZ-685" jest oczyszczaczem powietrza typu wyciągowego z wentylatorem średnicowym (turbiną), wyposażonym w pochłaniające tłuszcz filtrem aluminiowym. Wykonany jest z blachy stalowej węglowej z pokryciem dekoracyjno - ochronnym farbami proszkowymi.

5.2 Okap należy do typu „wyspowego” i jest montowany do sufitu nad kuchenką.
5.3 Okap pracuje w trybie recyrkulacji (zamknięty obieg powietrza w kuchni) (rys. 1).

„Należy wziąć pod uwagę, że przy włączaniu okapu w pomieszczeniu ciśnienie automatycznie obniża się i musi zostać wyrównane poprzez dopływ świeżego powietrza. Można to osiągnąć otwierając drzwi, okna lub korzystając ze specjalnych urządzeń wentylacyjnych”.

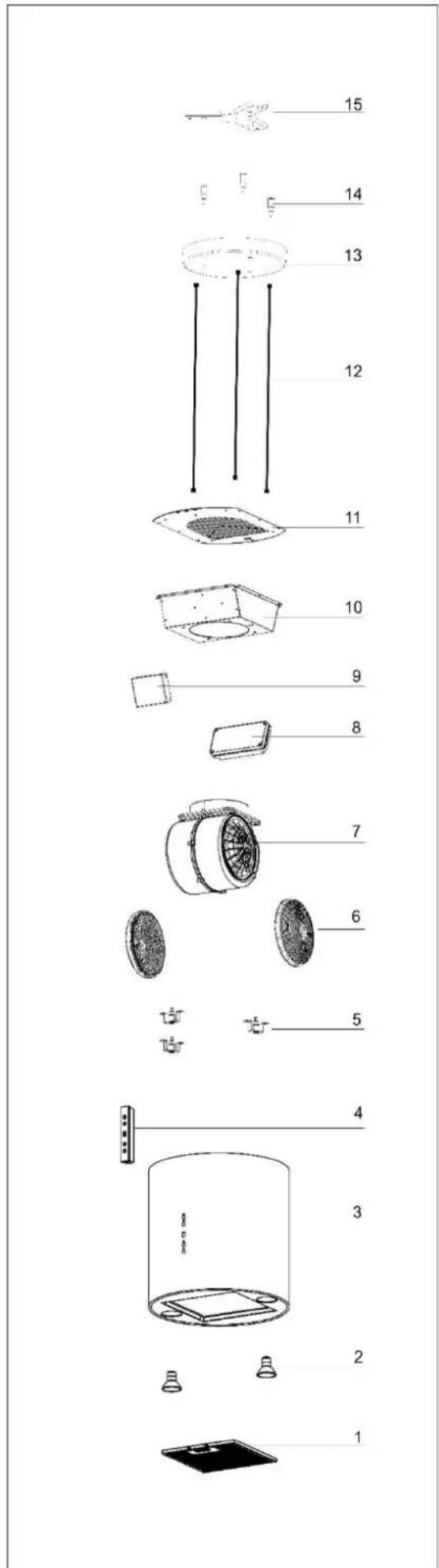

5.4 Okap składa się z następujących elementów (rys. 2):

1 – aluminiowy filtr przeciwtłuszczowy
2 – lampy oświetleniowe
3 - obudowa okapu
4 – panel sterowania
5 – wsporniki z zaciskiem kablowym
6 - filter węglowy
7 - turbofan
8 – skrzynka zasilająca z przewodem zasilającym
9 - skrzynka z kondensatorem
10 - wkład
11 - pokrywa obudowy
12 - lina
13 - osłona mocująca
14 - zaciski kablowe
15 – wspornik montażowy

6.1 Wybierz miejsce do zainstalowania okapu.
6.2 Wyjmij okap z opakowania.
6.3 Podłącz okap do sieci i sprawdź wszystkie jego funkcje.

Przypominamy, że wysokość montażu okapu nad kuchenkami elektrycznymi musi wynosić min. 650 mm, a nad gazowymi nie mniej niż 750 mm (rys. 1).

Schematy instalacji okapu

6.4 Przeprowadź metalowe kable przez otwory w osłonach montażowych i wspornikach montażowych (rysunek 1).

6.5 Dokręć zaciski na metalowych kablach i zrób węzeł (rysunek 2, 3, 4).

6.6 Dokręć do oporu zaciski na metalowych kablach (rysunek 5).

6.7 Wywierć 3 otwory w suficie pod kołki M8 ∅12x60mm. Podnieś wsporniki montażowe do sufitu i przykręć 3 śruby przez otwory we wspornikach montażowych i wkręć kliny w kotwę (rysunek 6).

6.8 Podnieść osłonę montażową do złącza za pomocą kątowników montażowych (rysunek 7).

6.9 Zabezpiecz osłony montażowe za pomocą kątowników montażowych (rysunek 8).

6.10 Sprawdź niezawodność mocowania okapu

7. INSTRUKCJA OBSŁUGI I PIELEGNACJI OKAPU

7.1 Okap ma 4 prędkości wentylacji. W zależności od ilości parowania podczas gotowania można wybrać wentylację niską, średnią lub wysoką.

7.2 Przed gotowaniem należy włączyć okap w żądanym trybie pracy. Zaleca się kontynuowanie pracy okapu przez 3-5 minut po gotowaniu, aby powietrze w kuchni zostało oczyszczone z parowania i zapachów.

7.3 Na dolnym panelu obudowy umieszczono przyciskowy przełącznik trybów pracy i włączania lamp oświetleniowych (rys. 4).

1 - włączanie / wyłączanie oświetlenia,

2 - włączanie / wyłączanie okapu,

3 - zwiększenie prędkości,

4 - zmniejszenie prędkości.

Rys.4

Uwaga! Przed czyszczeniem odlącz okap od sieci zasilającej.

7.4 Do zewnętrznego czyszczenia pomalowanego okapu używać wilgotnej szmatki zwilżonej ciepłą wodą z neutralnym detergentem, a do okapu ze stali nierdzewnej specjalnymi środkami, zgodnie z odpowiednimi instrukcjami.

7.5 Do czyszczenia okapu nie wolno używać agresywnych detergentów, szorstkich gąbek ani środków czyszczących zawierających sodę, kwas, chlorki lub rozpuszczalniki.

7.6 Podczas mycia należy unikać zawilgocenia przewodzących części okapu, a po umyciu przetrzeć powierzchnie miękką szmatką.

7.7 Filtr aluminiowy zatrzymujący olej i kurz z powietrza zapycha się i należy go myć po namoczeniu w gorącej wodzie ze skutecznym detergentem 1 raz co 1,5 - 2 miesiące.

Zmiana koloru filtra po umyciu nie wpływa na jakość jego pracy.

7.8 Aby wyjąć filtr aluminiowy (rys. 5), naciśnij zatrzask sprężynowy i pociągając go ku sobie i w dół, wyjmij filtr z panelu. Zainstaluj filtr w odwrotnej kolejności.

Nie instaluj filtra po umyciu, zaczekaj aż całkowicie wyschnie.

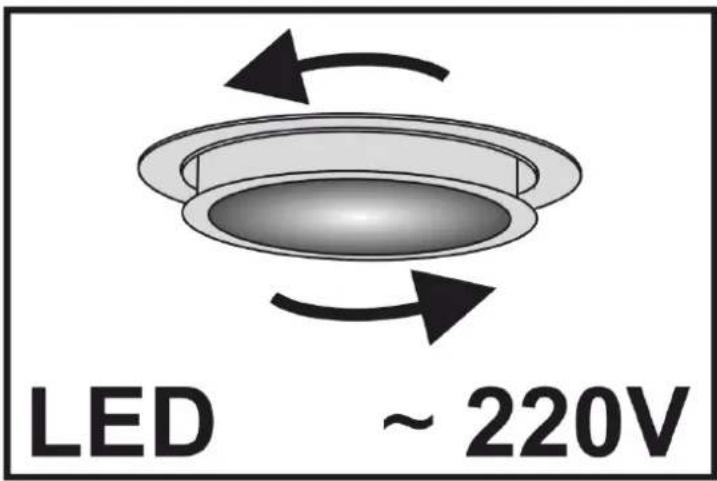

7.9 Aby wymienić lampę należy wyjąć filtry (rys. 7), ścisnąć oprawkę wkład na siebie tak, aby lampka wyszła z obudowy osłony, trzymając uchwyt wkładu, delikatnie naciśnąć lampę w kierunku wkładu i obracając w kierunku przeciwnym do ruchu wskazówek zegara, wyjąć (rys. 6). Zainstalować nową o takich samych parametrach i zainstalować filtry.

7.10 Filtry węglowe (do kupienia osobno) używane w trybie recyrkulacji należy wymieniać co 3 do 6 miesięcy, w zależności od pracy okapu. Filtry są montowane na trzpieniu T-podobnym pokrywy turbowentylatora poprzez ciśnienie osiowe i obrót zgodnie z ruchem wskazówek zegara.

Rys.6

Aby wymienić filtr węglowy, należy wykonać następujące czynności (rys.7):

• Wyjmij filtr aluminiowy.
- Umieść filtr węglowy na uchwycie do oporu po obu stronach (1).
- Obróć filtr węglowy w dowolnym kierunku o 90 stopni, mocując go (2).
• Zainstaluj filtr aluminiowy.

Rys.7

SCHEMAT ELEKTRYCZNY PODSTAWOWY

MOŻLIWE AWARIE OKAPU

	Sprawdź połączenia elektryczne	Sprawdź, czy silnik jest włączony	Sprawdź włącznik lampy (musi być włączony)	Sprawdź filtr aluminiowy (myj raz na 1,5 - 2 miesiące)	Sprawdź gniazdko (czy jest w nim napięcie)	Sprawdź lampy	Sprawdź rurę wylotową powietrza	Sprawdź filtr węglowy (wymiana 1 raz na 3-4 miesiące)
Okap nie działa	●	●			●
Lampka nie świeci	●		●		●	●
Zmniejszona produktywność pracy okapu				●			●	●
Okap pracuje głośniej				●			●
W trybie recyrkulacji wypuszcza się mało powietrza				●				●
