HCV61/2C - Kuchynský odsávač pár HOOVER - Bezplatný návod na obsluhu

Typ produktu	Digestor (odsávač pár)
Značka	Hoover
Model	HCV61/2C
Typ inštalácie	Odvetranie von (potrubie)
Inštalačná výška	65-75 cm nad varnou plochou
Priemer potrubia	150 mm
Typ ovládania	Elektronické tlačidlá
Rýchlosti ventilátora	3 rýchlosti (Nízka, Stredná, Vysoká)
Osvetlenie	LED, 2W, okrúhle, ILCOS DBR-2/65-H-64
Tukový filter	Kovová sieťka, umývateľná
Uhlíkový filter	Voliteľný, vymeniť každé 3-6 mesiacov
Napájanie	AC 220-240V
Bezpečnostné prvky	Automatické odpojenie pri prístupe k svorkám, bezpečnosť detí (8+), upozornenia na riziko požiaru
Údržba	Pravidelne čistite nehrdzavejúcu oceľ, umývajte kovové filtre ručne, vymeňte uhlíkový filter
Ochrana životného prostredia	V súlade so smernicou WEEE, nelikvidujte s domovým odpadom
Hmotnosť	Približne 10-15 kg (odhad)
Rozmery (približne)	Šírka: 60 cm, Hĺbka: 50 cm, Výška: 45 cm (odhad)

Často kladené otázky - HCV61/2C HOOVER

Aká je minimálna inštalačná výška digestora nad plynovým varným panelom?

Pre plynové sporáky je minimálna vzdialenosť medzi podpornou plochou varnej dosky a najnižšou časťou digestora 75 cm. Pre elektrické sporáky je to 65 cm.

Ako čistím kovové tukové filtre?

Odstráňte kovové filtre a namočte ich na približne 3 minúty do teplej vody s odmasťovacím čistiacim prostriedkom. Jemne vykefujte mäkkou kefkou, opláchnite a nechajte prirodzene uschnúť mimo priameho slnečného žiarenia. Nepoužívajte leštidlo.

Ako často by som mal vymeniť uhlíkový filter?

Aktívne uhlíkové filtre by sa mali vymieňať každé 3 až 6 mesiacov v závislosti od spôsobu varenia. Nie sú súčasťou dodávky digestora.

Motor nebeží, ale svetlá fungujú. Čo by mohlo byť zle?

Možné príčiny: vypínač ventilátora je vypnutý, vypínač ventilátora je chybný alebo je motor chybný. Skontrolujte polohu vypínača a v prípade potreby kontaktujte servisné stredisko.

Ako vymením LED žiarovku?

Vypnite a odpojte digestor. Počkajte, kým žiarovka vychladne. Odskrutkujte sklenený kryt, vytiahnite kábel lampy, vytlačte LED svetlo, stlačte svorku na jeho odstránenie, potom vložte novú 2W LED žiarovku (ILCOS DBR-2/65-H-64). Znova pripevnite sklo.

Môžem používať digestor bez tukových filtrov?

Nie, nikdy nepoužívajte digestor bez tukových filtrov alebo s nadmerne mastnými filtrami. Môže to spôsobiť poškodenie a riziko požiaru.

Aký typ potrubia sa odporúča?

Použite odsávacie potrubie s priemerom 150 mm (smaltované, hliníkové, flexibilné potrubie alebo materiál spomaľujúci horenie). Udržujte potrubie krátke a rovné bez ostrých ohybov väčších ako 90 stupňov.

Digestor uniká olej. Čo mám skontrolovať?

Skontrolujte, či spätná klapka a vývod sú tesne uzavreté. Ak nie, demontujte klapku a utesnite ju tmelom. Tiež skontrolujte pripojenia komína na netesnosti.

Môžem na čistenie digestora použiť parný čistič?

Nie, parný čistič sa nesmie používať. Na ovládací panel a povrchy z nehrdzavejúcej ocele použite mäkkú handričku s teplou mydlovou vodou.

Aký je vhodný spôsob likvidácie tohto produktu?

Tento produkt sa nesmie likvidovať s domovým odpadom. Dodržiavajte miestne predpisy pre separovaný zber odpadu z elektrických a elektronických zariadení (OEEZ), aby sa minimalizoval vplyv na životné prostredie.

NÁVOD NA OBSLUHU HCV61/2C HOOVER

1 Bezpečnostné pokyny
2 Inštalácia
3....Začatie používania kuchynského odsávača
4 Riešenie problémov
5. Údržba a čistenie
6 Ochrana životného prostredia

BEZPEČNOSTNÉ POKYNY

Tento návod obsahuje informácie týkajúce sa správnej inštalácie a používania kuchynského odsávača. Pred začatím používania si ho dôkladne prečítajte, a to aj v prípade, že ste sa už s produktom oboznámili. Návod uschovajte na bezpečnom mieste, aby ste doň mohli nahliadnuť v prípade potreby v budúcnosti. Tieto pokyny sú k dispozícii aj v alternativnom formáte, napr. na webovej stránke alebo na žiadost' používatel'a vo formáte, akým je napríklad DVD.

Nikdy nerobte nasledujúce činnosti:

☆ Nepokúšajte sa používať kuchynský odsávač bez tukových filtrov, alebo ak sú filtre nadmerne zanesené tukom!
☆ Neinštalujte nad sporák s grilom vo veľkej výške.
☆ Nenechávajte panvice počas používania bez dohl'adu, pretože prehriate tuky alebo oleje môžu vzplanúť.
☆ Nikdy nenechávajte pod kuchynským odsávačom horieť otvorený plameň.

☆ Ak je kuchynský odsávač poškodený, nesnažte sa ho používať.

★ Pod kuchynským odsávačom neflambujte.

☆ UPOZORNENIE: Pri používaní s kuchynskými spotrebičmi sa nekryté časti môžu zahrievať na vysoké teploty.

☆ Minimálna vzdialenost' medzi opornou plochou varných nádob na platni sporáka a najnižšou časťou kuchynského odsávača. (Ked' sa kuchynský odsávač nachádza nad plynovým spotrebičom, musí sa dodržat' minimálna vzdialenost' 65 cm.)

★ Vzduch sa nesmie odvádzať do komína, ktorý slúži na odvádzanie výfukových plynov zo spotrebičov spaľujúcich plyn alebo iné palivá.

Vždy dodržiavajte nasledujúce pokyny:

☆ Dôležité! Pred začatím inštalácie a údržby, napríklad pred výmenou žiarovky, zakaždým vypnite prívod elektrickej energie z napájacej siete.
★ Kuchynský odsávač sa musí inštalovať v súlade s inštalačnými pokynmi a musia sa dodržať všetky rozmery.
☆ Všetky inštalačné práce musí vykonávať kompetentná osoba alebo kvalifikovaný elektrikár.
☆ Dohliadnite na správnu likvidáciu baliaceho materiálu. Predstavuje nebezpečenstvo pre deti.
☆ Dávajte pozor na ostré hrany vo vnútri kuchynského odsávača, predovšetkým počas inštalácie a čistenia.
☆ Ak sa kuchynský odsávač nachádza nad plynovým spotrebičom, medzi opornou plochou varných nádob na platni sporáka a najnižšou čast'ou kuchynského odsávača musí byt' zachovaná nasledujúca minimálna vzdialenost':
Plynové sporáky: 75 cm Elektrické sporáky: 65 cm Sporáky na uhlie alebo vykurovací olej: 75
☆ Uistite sa, že sa na potrubnom vedení nenachádzajú ohyby ostrejšie než 90 stupňov, pretože v opačnom prípade sa zníži účinnosť kuchynského odsávača.
☆ Výstraha: V prípade nenainštalovania

skrutiek alebo upevňovacieho zariadenia v súlade s týmito pokynmi môžu hroziť elektrické riziká.

★ Výstraha: Pred sprístupnením elektrických svoriek treba bezpodmienečne odpojit' všetky napájacie obvody.

Vždy dodržiavajte nasledujúce pokyny:

★ Pri príprave pokrmov na plynovom sporáku vždy zakrývajte hrnce a panvice pokrievkami.

★ Kuchynský odsávač počas prevádzky v režime odsávania odvádza vzduch z miestnosti. Dohliadnite na dodržiavanie vhodných opatrení týkajúcich sa vetrania. Kuchynský odsávač odstraňuje z miestnosti pachy, no neodstraňuje paru.

☆ Kuchynský odsávač je určený iba na použitie v domácnosti.

☆ Ak je poškodený napájací kábel, na vylúčenie akéhokol'vek rizika ho musí vymenit' výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba.

☆ Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí môžu používať tento spotrebič, ak sú pod dohl’adom alebo dostali pokyny týkajúce sa bezpečného používania spotrebiča a ak rozumejú možným rizikám. Deti sa so spotrebičom nesmú hrat’. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Vždy dodržiavajte nasledujúce pokyny:

★ Upozornenie: Spotrebič a jeho nekryté časti sa počas prevádzky môžu zahrievať na vysoké teploty. Dávajte pozor, aby ste sa nedotkli nahriatych prvkov. Deti mladšie než 8 rokov

nesmu mat pristup K zañadeniu, pokial' nie sú pod neustálym dozorom.

★ Ak sa kuchynský odsávač používa súčasne so spotrebičmi spaľujúcimi plyn alebo iné palivá, treba zaistiť dostatočné vetranie miestnosti.

☆ AAk sa nevykonáva čistenie v súlade s pokynmi, hrozí nebezpečenstvo požiaru

★ Je potrebné zaistit' plnenie nariadení týkajúcich sa odvádzania vzduchu.

★ Spotrebič pravidelne čistite podľa postupu uvedeného v kapitole ÚDRŽBA.

Z bezpečnostných dôvodov používajte iba tie veľkosti upevňovacích alebo montážnych skrutiek, ktoré sú uvedené v tomto návode na obsluhu.

★ Podrobné informácie o postupe a intervaloch čistenia nájdete v časti tohto návodu na obsluhu venovanej údržbe a čisteniu.

☆ Deti bez dohl'adu nesmú spotrebič čistit' ani vykonávat' bežnú údržbu.

★ Ked' sa kuchynský odsávač používa súčasne so spotrebičmi napájanými inou než elektrickou energiou, záporný

★ Výstraha: Pred sprístupnením elektrických svoriek treba bezpodmienečne odpojit všetky napájacie obvody.

☆ VÝSTRAHA: Nebezpečenstvo požiaru: na povrch varnej dosky neodkladajte žiadne predmety.

☆ Požiar sa NIKDY nepokúšajte hasiť vodou. Spotrebič najprv vypnite a plameň zakryte napr. pokrievkou alebo hasiacou rúškou.

INŠTALÁCIA (ODVETRÁVANIE DO EXTERIÉRU)

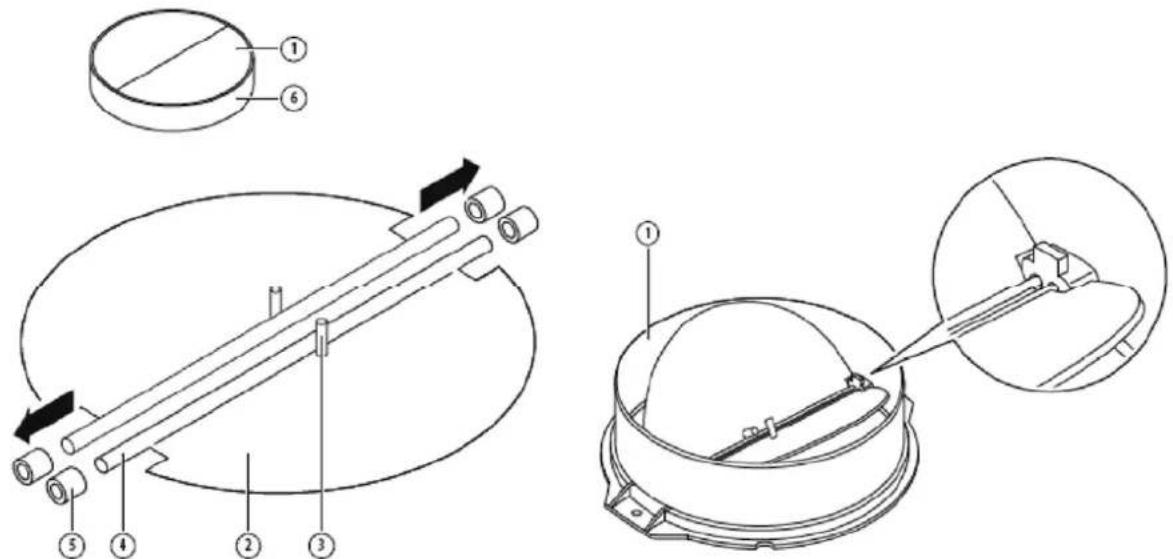

MONTÁŽ V-KLAPKY

Ak odsávač pár nemá zostavenú V-klapku 1, mali by ste pripevnit' jej polovice na jeho telo. Obrázky zobrazujú len príklad montáže V-klapky, výstup môže byt' rôzny podľa rôznych modelov a konfigurácie.

Pri montáži V-klapky 1 by ste mali:

• Namontovat' dve polovice 2 do tela 6
• kolík 3 by mal byt' orientovaný smerom nahor;
• 4 by sa mala vložit' do otvorov 5 na tele;
• zopakujte všetky činnosti pre druhú polovicu

Ak máte vyvedený výstup do exteriéru, kuchynský odsávač môžete pripojit podl'a nasledujúceho obrázka pomocou odsávacieho vedenia (nehorl'avá smaltovaná hliníková flexibilná rúra s vnútorným priemerom 150 mm).

1. Pred inštaláciou vypnite zariadenie a odpojte ho od elektrickej zásuvky.

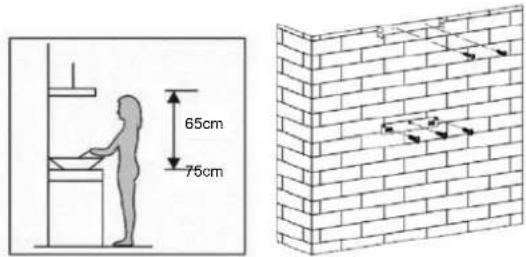

1. V záujme dosiahnutia najlepšieho účinku musí byt' medzi kuchynským odsávačom a varnou doskou zachovaná vzdialenost' 65 – 75 cm.

Obr. 1 Obr. 2

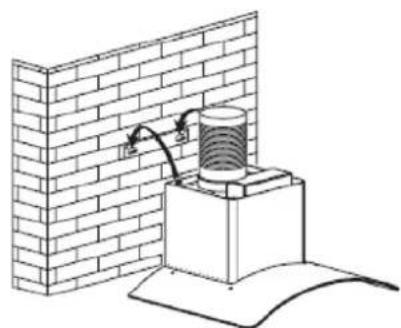

1. Odsávač nainštalujte na vhodné miesto pri dodržaní montážnej výšky a udržujte ho vo vodorovnej polohe. Pevná poloha vnútornej komínovej konzoly je miesto v komíne. Pozrite obr. 2.

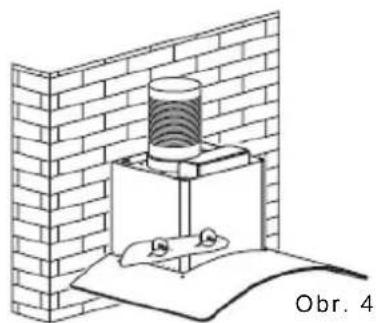

2. Upevnite expanzné potrubie na jednosmerný ventil tak, ako je znázornené na obrázku nižšie a potrubie upevnite na ventil pomocou st'ahovacej pásky. Následne umiestnite kuchynský odsávač na hák. Pozrite obr. 3. Po nastavení výšky pripevnite teleso pomocou 2 ks 30 mm poistných skrutiek ST4. Pozrite obr. 4.

1. Expanzné potrubie vyvedte mimo miestnosti, potom použite dve 8 mm poistné skrutky ST4 a nainštalujte vonkajšiu komínovú konzolu na vonkajší komín. Tu sa musíte uistiť, či sa dá vnútorným komínom vo vnútri volne pohybovat'. Pozrite obr. 5.

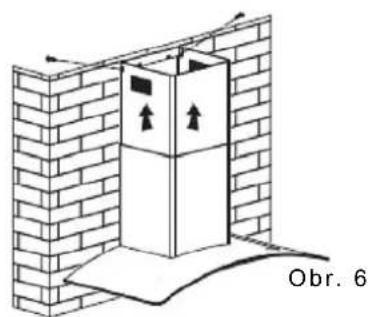

2. Oba komíny nasad'te na teleso kuchynského odsávača, medzitým nastavte výšku vnútorného komína do vhodnej výšky a upevnite vnútorný komín na vnútornú komínovú konzolu pomocou 2 ks 8 mm skrutiek ST4. Pozrite obr. 6.

Poznámka: Na zadnom kryte sa nachádzajú dva bezpečnostné otvory s priemerom 6 mm.

TIPY NA INŠTALÁCIU VÝFUKOVÉHO POTRUBIA

Na dosiahnutie optimálneho odsávania vzduchu musíte prísne dodržiavať nasledujúce pravidlá:

• Expanzné potrubie udržujte krátke a rovné.
• Veľkost' expanzného potrubia neznižujte, ani ho neobmedzujte.
• Pri použití expanzného potrubia potrubie vždy nainštalujte tak, aby bolo napäté, aby sa minimalizovala strata tlaku.

- Všetky inštalačné práce musí vykonávať kompetentná osoba alebo kvalifikovaný elektrikár..

- Potrubný systém odsávača pár nepripájajte na existujúci systém vetrania, ktorý sa používa pre iné zariadenie, ako je rúra ohrievača, plynové potrubie, plynový sporák alebo potrubie na odvádzanie horúceho vzduchu.

- Uhol ohybu expanzného potrubia by nemal byt' menší ako 120°; potrubie musíte nasmerovat' vodorovne, alebo alternativne, potrubie by malo stúpat' od počiatočného bodu a malo by byt' vedené k vonkajšej stene.

- Dbajte na to, aby expanzné potrubie zvolené pre inštaláciu spíňalo príslušné normy a aby bolo nehorľavé.

Z bezpečnostných dôvodov používajte iba tie veľkosti upevňovacích alebo montážnych skrutiek, ktoré sú uvedené v tomto návode na obsluhu.
V prípade nenainštalovania skrutiek alebo upevňovacieho zariadenia v súlade s týmito pokynmi môžu hroziť elektrické riziká.

Prvé kroky pri používaní kuchynského odsávača

1. Po stlačení tlačidla „Nízka rýchlost“ začne vnútorná kontrolka spínača svietit a motor sa spustí nízkou rýchlost'ou. Po opätovnom stlačení tlačidla sa motor zastaví.

2. Po stlačení tlačidla „Stredná rýchlost“ začne vnútorná kontrolka spínača svietit a motor sa spustí strednou rýchlostou. Po opätovnom stlačení tlačidla sa motor zastaví.

3. Po stlačení tlačidla „Vysoká rýchlost“ začne vnútorná kontrolka spínača svietit a motor sa spustí vysokou rýchlost’ou. Po opätovnom stlačení tlačidla sa motor zastaví.

4. Po stlačení tlačidla „Svetlo“ sa rozsvietia obidve svetlá. Vypnú sa po opätovnom stlačení sa vypnú.

Osvetlenie Vysoká rýchlost Stredná rýchlost Nízka rýchlost

RIEŠENIE PROBLÉMOV

Chyba	Možná príčina	Riešenie
Svetlo svieti, ale motor nepracuje	Vypnutý prepínač ventilátora	Vyberte polohu prepínača ventilátora.
	Porucha prepínača ventilátora	Obrátte sa na servisné stredisko.
	Porucha motora	Obrátte sa na servisné stredisko.
Svetlo nesvieti, motor nepracuje	Vypálené poistky v dome.	Resetujte/vymeňte poistky.
	Voľný alebo odpojený napájací kábel	Kábel znova zapojte do elektrickej zásuvky. Zapnite elektrickú zásuvku.
Únik oleja	Nedostatočné utesnenie jednosmerného ventilu a výstupu	Odmontujte jednosmerný ventil a utesnite tesniacim prostriedkom.
	Únik cez pripojenie medzi komínom a krytom	Odmontujte a utesnite komín.
Svetlá nesvietia Rozbité/chybné žiarovky		Žiarovky vymeňte podľa tohto návodu.
Nedostatočné odsávanie	Príliš veľká vzdialenosť medzi kuchynským odsávačom a vrchnou časťou sporáka	Kuchynský odsávač namontujte do správnej vzdialenosti.
Kuchynský odsávač sa nakláňa	Nedostatočne utiahnutá upevňovacia skrutka	Utiahnite závesnú skrutku a uveďte ju do vodorovnej polohy.

POZNÁMKA:

Všetky opravy elektrických komponentov tohto spotrebiča musia prebiehať v súlade s platnými miestnymi, štátnymi a federálnymi zákonmi. V prípade akýchkoľvek

pochybností sa obrátte sa servisné stredisko, skôr než sa pustíte do takýchto prác Zariadenie pred otvorením vždy odpojte od zdroja napájania.

ÚDRŽBA A ČISTENIE

Upozornenie:

•Vonkajšie povrchy sú citlivé a je možné ich l'ahko poškriabať alebo odriet', preto dodržiavajte pokyny týkajúce sa čistenia, aby ste dosiahli najlepšie možné výsledky bez poškodenia.

VŠEOBECNÉ

Nehrdzavejúca ocel' sa musí pravidelne (každý týždeň) čistit', aby sa zaistila dlhá životnosť. Na osušenie použite čistú, jemnú handričku. Môže sa používať špeciálna čistiaca kvapalina na nehrdzavejúcu ocel'.

POZNÁMKA:

Utieranie vykonávajte v smere pozdíž textúry nehrdzavejúcej ocele, aby na nej nezostali nevzhľadné šmuhy.

POVRCH OVLÁDACIEHO PANELA

Vložku ovládacieho panela možno čistiť teplou mydlovou vodou. Pred čistením sa uistite, či je handra čistá a dôkladne vyžmýkaná. Po čistení utrite zvyšnú vlhkost’ suchou, jemnou handričkou.

Dôležité

Používajte neutrálne čistiace prostriedky a nepoužívajte agresívne čistiace chemikálie ani silné čistiace prostriedky určené na použitie v domácnosti alebo produkty obsahujúce brúsivá, pretože negatívne vplývajú na vzhľad výrobku, môžu odstránit' symboly vytlačené na ovládacom paneli a ich použitie povedie k zániku záruky od výrobcu.

DRÔTENÉ TUKOVÉ FILTRE

Drôtené filtre sa dajú čistiť ručne. Namočte filtre na dobu asi 3 minút do vody s čistiacim prostriedkom na uvol'nenie mastnoty a jemne ich očistite mäkkou kefou . Nepoužívajte príliš veľký tlak, vyhýbajte sa poškodeniu. (Nechajte prirodzene vyschnúť, nie na priamom slnečnom svetle)

Filtre by mali byt' umývané samostatne od riadu a kuchynských potrieb. Odporúča sa nepoužívať leštidlo.

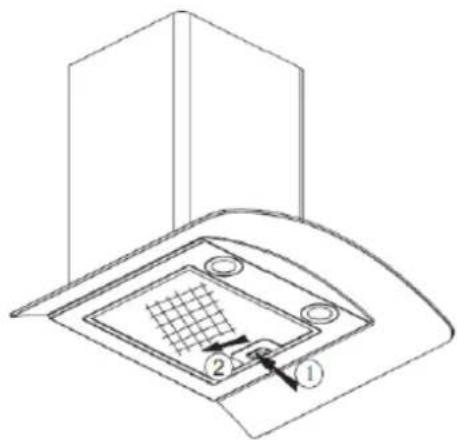

• Postup inštalácie filtrov je uvedený v nasledujúcich štyroch krokoch.
• Filter nasmerujte do otvorov na zadnej strane odsávača.
• Stlačte tlačidlo na rukoväti filtra.
• Po vložení filtra do polohy uvoľnite rukoväť.
• Ak chcete nainštalovat' všetky filtre, postup zopakujte.

UHLÍKOVÝ FILTER – nie je súčast'ou balenia

Filter s aktívnym uhlím je možné použit' na zachytenie zápachu. V závislosti od frekvencie Vášho varenia by mal byt' filter aktívneho uhlia vymenený v rozmedzí troch alebo šiestich mesiacov. Postup inštalácie filtra s aktívnym uhlím je uvedený nižšie.

1. Ak chcete nainštalovat filter s aktivnym uhlím, najskôr by ste mali odinštalovat siet'ový filter. Stlačte zámok a potiahnite ho smerom nadol.
2. Otočte uhlíkový filter na oboch stranách motora proti smeru hodinových ručičiek. Vymeňte uhlíkové filtre za nové uhlíkové filtre.
3. Umiestnite sietový filter.
4. Pripojte prívod elektrickej energie k sietovej zásuvke.

• Presvedčte sa, či je filter bezpečne zaistený. V opačnom prípade by sa mohol uvoľnit a spôsobit' nebezpečenstvo.
• Po osadení filtra s aktivnym uhlím dôjde k zníženiu odsávacieho výkonu.

VÝMENA ŽIAROVKY

Dôležité:

Výmenu žiarovky musí vykonávať výrobca, jeho servisný zástupca alebo osoby s podobnou kvalifikáciou..
✿ Pred začatím vykonávania akýchkol'vek prác na spotrebiči vždy vypnite prívod elektrickej energie. Pri manipulácii so žiarovkou sa uistite, že je úplne chladná, až potom ju uchopte do rúk.
✿ Pri manipulácii so žiarovkami použite na uchopenie žiaroviek handričku alebo rukavice, aby nedošlo ku kontaktu telesnej vlhkosti so žiarovkou, pretože to môže viest' k skráteniu životnosti žiarovky.

LED OSVETLENIE:

Tento výrobok je označený symbolom selektívneho triedenia odpadu z elektronických zariadení. To znamená, že tento výrobok sa nesmie likvidovat’ spolu s komunálnym odpadom, ale vzťahuje sa naň systém selektívneho zberu v súlade so smernicou 2012/19/EÚ. Následne sa recykluje alebo zlikviduje tak, aby sa minimalizoval negatívny vplyv na životné prostredie. Elektrické a elektronické výrobky predstavujú potenciálne nebezpečenstvo pre životné prostredie a l’udské zdravie, keďže obsahujú nebezpečné látky. Ďalšie informácie vám na požiadanie poskytnú miestne alebo regionálne úrady.

POZNÁMKA:

Nasledujúce informácie slúžia na zníženie celkového negatívneho vplyvu procesu varenia na životné prostredie (napr. spotreba energie).

Spotrebič nelikvidujte spôsobom, ktorý nie je uvedený v tomto návode na použitie. Likvidáciu spotrebiča nesmie vykonávať používatel’. Po uplynutí prevádzkovej životnosti sa spotrebič nesmie likvidovať spolu s komunálnym odpadom. Poradenstvo v súvislosti s recykláciou vám poskytnú miestne úrady alebo predstavitelia samosprávy.
