HCV61/2C - Kuchyňský odsavač par HOOVER - Bezplatný návod k obsluze

Typ výrobku	Odsavač par (digestoř)
Značka	Hoover
Model	HCV61/2C
Typ instalace	Odtah ven (potrubí)
Výška instalace	65-75 cm nad varnou plochou
Průměr potrubí	150 mm
Typ ovládání	Elektronická tlačítka
Rychlosti ventilátoru	3 rychlosti (Nízká, Střední, Vysoká)
Osvětlení	LED, 2W, kulaté, ILCOS DBR-2/65-H-64
Tukový filtr	Kovová síť, omyvatelná
Uhlíkový filtr	Volitelný, vyměňujte každé 3-6 měsíců
Napájení	AC 220-240V
Bezpečnostní prvky	Automatické odpojení při přístupu ke svorkám, bezpečnost dětí (8+), varování před rizikem požáru
Údržba	Pravidelně čistěte nerezovou ocel, ručně myjte síťové filtry, vyměňujte uhlíkový filtr
Ochrana životního prostředí	V souladu se směrnicí WEEE, nevyhazujte s domovním odpadem
Hmotnost	Přibližně 10-15 kg (odhad)
Rozměry (přibližně)	Šířka: 60 cm, Hloubka: 50 cm, Výška: 45 cm (odhad)

Často kladené otázky - HCV61/2C HOOVER

Jaká je minimální instalační výška odsavače par nad plynovým sporákem?

U plynových sporáků je minimální vzdálenost mezi nosnou plochou sporáku a nejnižší částí odsavače 75 cm. U elektrických sporáků je to 65 cm.

Jak čistit tukové síťové filtry?

Vyjměte síťové filtry a namočte je na přibližně 3 minuty do teplé vody s odmašťovacím prostředkem. Jemně vykartáčujte měkkým kartáčem, opláchněte a nechte přirozeně uschnout mimo přímé sluneční světlo. Nepoužívejte leštidlo.

Jak často bych měl vyměnit uhlíkový filtr?

Aktivní uhlíkové filtry by se měly vyměňovat každé 3 až 6 měsíců v závislosti na způsobu vaření. Nejsou součástí dodávky odsavače.

Motor neběží, ale světla fungují. Co by mohlo být špatně?

Možné příčiny: vypínač ventilátoru je vypnutý, vypínač ventilátoru je vadný nebo je motor poškozený. Zkontrolujte polohu vypínače a v případě potřeby kontaktujte servis.

Jak vyměnit LED žárovku?

Vypněte a odpojte odsavač. Počkejte, až žárovka vychladne. Odšroubujte skleněný kryt, vytáhněte kabel lampy, vytlačte LED světlo ven, stiskněte svorku pro jeho odstranění, poté vložte novou 2W LED žárovku (ILCOS DBR-2/65-H-64). Znovu nasaďte sklo.

Mohu používat odsavač bez tukových filtrů?

Ne, nikdy nepoužívejte odsavač par bez tukových filtrů nebo s nadměrně mastnými filtry. Může dojít k poškození a riziku požáru.

Jaký typ potrubí se doporučuje?

Použijte odtahové potrubí o průměru 150 mm (smalt, hliník, flexibilní hadice nebo ohnivzdorný materiál). Udržujte potrubí krátké a rovné, bez ohybů ostřejších než 90 stupňů.

Z odsavače uniká olej. Co mám zkontrolovat?

Zkontrolujte, zda jsou jednosměrný ventil a vývod těsně utěsněny. Pokud ne, sejměte ventil a utěsněte tmelem. Také zkontrolujte připojení komínu, zda netěsní.

Mohu k čištění odsavače použít parní čistič?

Ne, parní čistič nesmí být použit. Na ovládací panel a nerezové povrchy použijte měkký hadřík s teplou mýdlovou vodou.

Jaký je vhodný způsob likvidace tohoto produktu?

Tento produkt nesmí být likvidován s domovním odpadem. Dodržujte místní předpisy pro oddělený sběr odpadních elektrických a elektronických zařízení (WEEE) pro minimalizaci dopadu na životní prostředí.

NÁVOD K OBSLUZE HCV61/2C HOOVER

1...... Bezpečnostní pokyny
2....Instalace (odvod vzduchu mimo budovu)
3....Používání digestoře
4....Rešení problémů
5. Údržba a čištění
6....Ochrana životního prostředí

BEZPEČNOSTNÍ POKYNY

Tento návod vysvětluje správnou instalaci a používání odsavače par; před použitím si ho pozorně přečtěte, i když výrobek dobře znáte. Návod by se měl uschovat na bezpečném místě pro budoucí použití.

Tyto pokyny jsou také dostupné v alternativním formátu, např. na webu nebo na vyžádání uživatele ve formátu například na DVD.

Co nikdy nedopustit: Co je vždy nutné:

• Nepokoušejte se používat odsavač par bez tukových filtrů nebo v případě, že jsou filtry nadměrně zanesené tukem!
• Neinstalujte odsavač par nad sporák s vysoko umístěným grilem.
• Během používání nenechávejte pánve bez dozoru, protože přehřátý tuk nebo olej by mohl vzplanout.
• Nikdy nenechte pod odsavačem par otevřený plamen.

• Pokud je odsavač par poškozený, nepoužívejte jej.
• Pod odsavačem par neflambujte.
• UPOZORNĚNÍ: Při použití se spotřebiči pro vaření, přístupné součásti mohou být horké.
• Minimální vzdálenost mezi nádobami na vaření na plotně a nejnižší součástí odsavače páry nad sporákem. (Když je odsavač par umístěn nad plynovým sporákem, tato vzdálenost musí být alespoň 65 cm.)

• Vzduch se nesmí odvádět do kouřovodu, který slouží k odvodu kouře ze spotřebičů spalujících plyn nebo jiná paliva.

• Důležité! Při instalaci a údržbě, například výměně LED diody, vždy vypněte přívod napájení.

• Odsavač par se musí být instalovat podle pokynů k instalaci a je nutné dodržet všechny rozměry.
• Všechny činnosti při instalaci musí provádět kompetentní osoba nebo kvalifikovaný elektrikář.
• Pečlivě zlikvidujte obalový materiál. Mohl by ohrozit děti.
• Věnujte pozornost ostrým hranám uvnitř odsavače par, zejména při instalaci a čištění.
• Jestliže je odsavač par umístěn nad plynovým sporákem, minimální vzdálenost mezi plochou plotny, na kterou se pokládají nádoby na vaření, a nejnižší součástí odsavače par, musí být:
  Plynové sporáky: 75 cm Elektrické sporáky: 65 cm Sporáky na uhlí nebo topný olej: 75

- Zajistěte, aby odvod nasátého vzduchu neměl ohyby ostřejší než 90 stupňů, protože tím by se snížila účinnost odsavače par.

- Varování: Pokud nejsou šrouby a upevňovací prvky namontovány podle těchto pokynů, může dojít

Co je vždy nutné: Co je vždy nutné:

• Při vaření na plynovém sporáku vždy zakrývejte hrnce a pánve pokličkami.
• V režimu odsávání odsává odsavač par vzduch z místnosti. Zajistěte dodržování náležitých opatření pro dostatečné větrání. Odsavač par odsává z místnosti zápachy, ale ne páru.
• Odsavač par je určen pouze k použití v domácnosti.

• Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoby s podobnou kvalifikací, aby se vyloučilo riziko.
• Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika. Děti si se spotřebičem nesmí hrát. Děti nesmí provádět čištění a uživatelskou údržbu bez dohledu.

- Varování: Než zpřístupníte svorky, musí být odpojeny všechny napájecí obvody.

k úrazu elektrickým proudem. ● Varování: Než zpřístupníte svorky, musí být odpojeny všechny napájecí obvody.

• Upozornění: Spotřebič a jeho přístupné součásti se mohou při používání zahřívat. Dávejte pozor, abyste se nedotkli topných těles. Děti mladší než 8 let se nesmí přibližovat, pokud nejsou pod stálým dozorem.
• Pokud je odsavač par v místnosti, kde jsou další spotřebiče spalující plyn nebo jiná paliva, musí být zajištěno dostatečné větrání.
• Pokud není prováděno čištění podle pokynů, existuje riziko požáru.
• Musí být dodržovány předpisy pro odvod vzduchu.
• Pravidelně čistěte spotřebič způsobem popsaným v kapitole ÚDRŽBA.
• Z bezpečnostních důvodů používejte pouze upevňovací nebo montážní šrouby stejné velikosti, jaká je uvedena v tomto návodu.
• Podrobnosti o způsobu a četnosti čištění najdete v části Údržba a čištění v tomto návodu k obsluze.
• Děti nesmí provádět čištění a uživatelskou údržbu bez dohledu.
• Jestliže je odsavač par v provozu společně se spotřebiči napájenými jinak než elektrickou energií, podtlak v místnosti nesmí překročit 4 Pa (4 × 10-5 bar).
  ● VAROVÁNÍ: Nebezpečí požáru: neskladujte předměty na varném povrchu.
• Nesmí se používat parní čistič.
• NIKDY se nepokoušejte hasit požár vodou, ale vypněte spotřebič a potom zakryjte plamen, např. pokličkou nebo hasicí rouškou.

INSTALACE (ODVOD VZDUCHU MIMO BUDOVU)

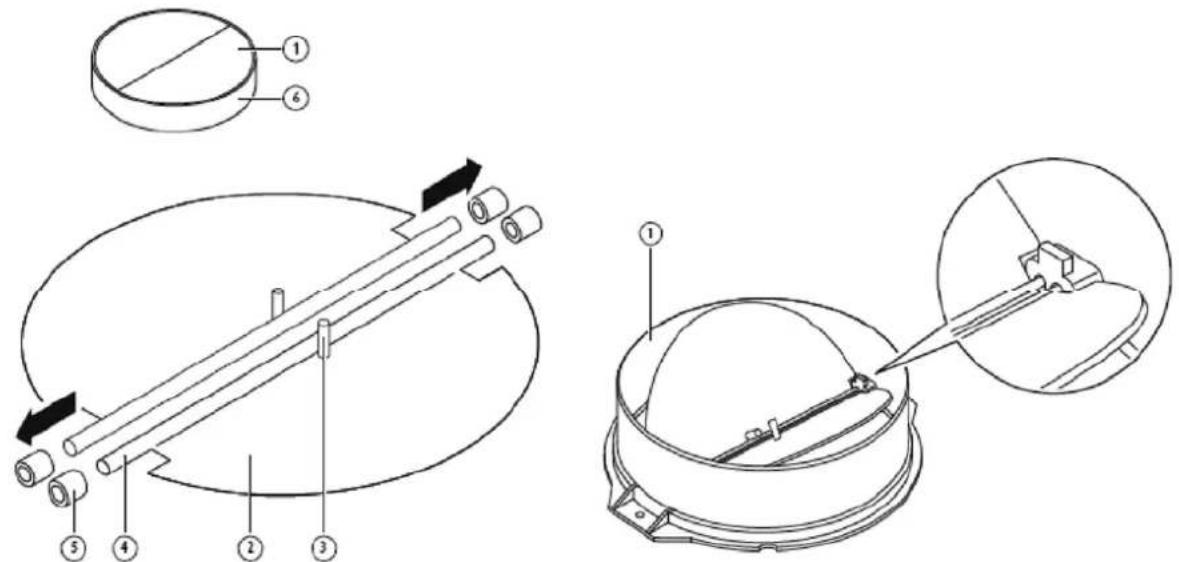

MONTÁŽ V KLAPKY

Pokud odsavač par nemá nainstalovanou V klapku 1, měli byste namontovat obě poloviny do tělesa. Obrázky znázorňují pouze příklad způsobu montáže V klapky, výstup se může lišit v závislosti na modelu a konfiguraci.

Při montáži V klapky 1 byste měli postupovat takto:

• Namontujte obě poloviny 2 do tělesa 6
- čep 3 by měl směrovat nahoru;
- osa 4 musí být vložena do otvorů 5 v tělese;
- opakujte všechny úkony pro druhou polovinu.

Pokud máte výstup vzduchu ven, lze odsavač par připojit k odvodnímu potrubí (smaltovanému, hliníkovému, ohebnému potrubí nebo potrubí z nehořlavého materiálu s vnitřním průměrem 150 mm)

1. Před instalací jednotku vypněte a vytáhněte ze zásuvky.

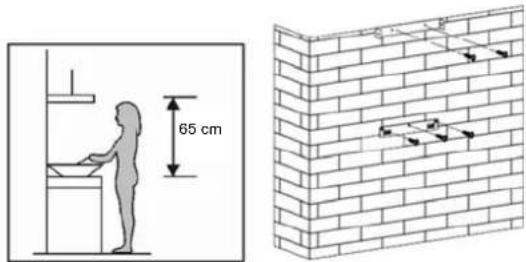

1. Odsavač par by měl být umístěn ve vzdálenosti 65\~75 cm nad varnou plochou, aby se dosáhlo nejlepšího účinku.

Obr. 1 Obr. 2

1. Po nastavení výšky instalace namontujte hák na vhodné místo a vyrovnejte jej. Pevná poloha držáku odvodu par je v místě komína. Viz obr. 2.

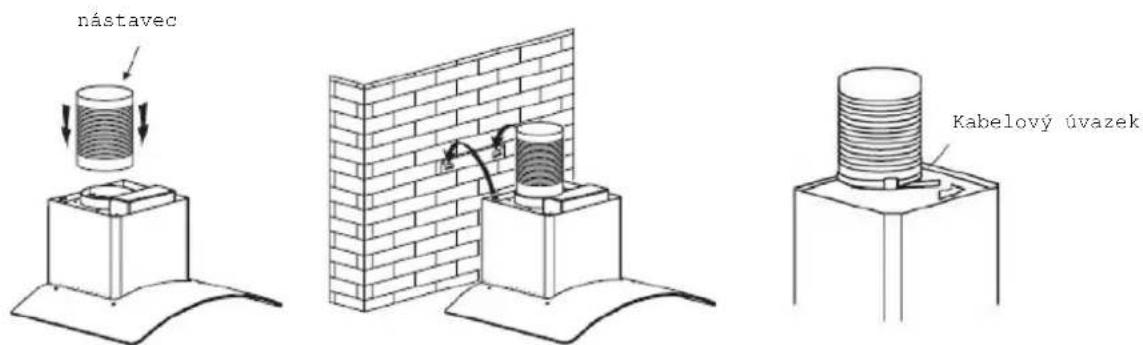

2. Připojte nástavec k jednocestnému ventilu a upevněte trubku pomocí kabelového úvazku. Poté zavěste odsavač par na hák. Viz obr. 3. Upravte výšku, upevněte těleso 2 pojistnými šrouby ST4×30 mm. Viz obr. 4.

Obr. 3

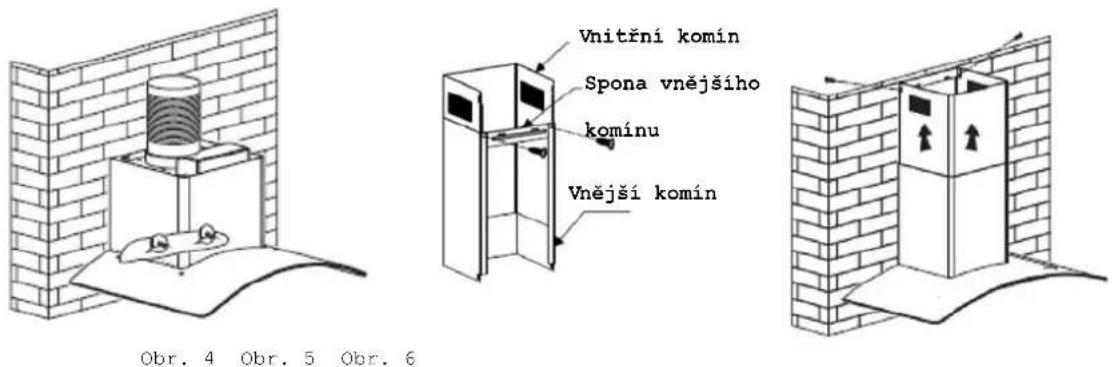

1. Vyvedte nástavec mimo místnost. Poté použijte 2 šrouby ST4×8 mm pro montáž venkovní spony na venkovní komín. Zde je nutné zkontrolovat, že je možné vnitřním odvodem odsávaného vzduchu volně pohybovat. Viz obr. 5.

2. Vložte spojené komíny na odsavač par. Při tom nastavte výšku vnitřního komína na vhodnou výšku a upevněte sponu vnitřního komínu 2 šrouby ST4×8 mm. Viz obr. 6.

Poznámka: Na zadní straně skříně se nacházejí dva bezpečnostní průduchy o průměru 6 mm.

RADY PRO INSTALACI ODVODNÍHO POTRUBÍ

K zajištění optimálního odvodu vzduchu je nutné přísně dodržet následující pravidla:

- Odvodní potrubí musí být krátké a rovné.

- Nezmenšujte velikost odvodního potrubí, ani jej nezužujte.

- Při použití nástavce vždy instalujte potrubí utažené, aby se minimalizoval pokles tlaku.

- Nedodržení těchto základních pokynů povede ke snížení výkonu a zvýšení hlučnosti odsavače par.

- Veškerou instalaci musí provádět kvalifikovaný elektrikář nebo kompetentní osoba.

- Nepřipojujte potrubní systém odsavače par k žádnému stávajícímu ventilačnímu systému, který se používá pro jiné spotřebiče, například pro ohřívač, plynový sporák nebo horkovzdušný systém.

- Úhel ohybu větracího potrubí by neměl být menší než 120°; musíte vést potrubí vodorovně nebo alternativně od výchozího bodu vzhůru k výstupu ve vnější stěně.

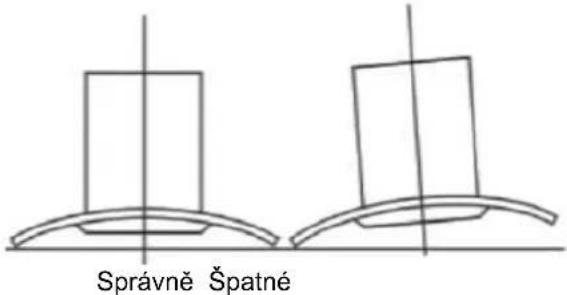

- Po instalaci se ujistěte, že je odsavač par ve vodorovné poloze, aby se na jeho konci nehromadila mastnota.

- Ujistěte se, že odvodní potrubí, které jste zvolili pro instalaci, vyhovuje příslušným normám a je ohnivzdorné.

VAROVÁNÍ:

Z bezpečnostních důvodů používejte pouze upevňovací nebo montážní šrouby stejné velikosti, jaká je uvedena v tomto návodu.

Pokud nebudou šrouby nebo upevňovací prvky namontovány podle těchto pokynů, mohlo by dojít k úrazu elektrickým proudem.

POUŽÍVÁNÍ DIGESTOŘE

Tlačítka elektroniky

1. Po stisknutí tlačítka „Nízké“ se rozsvítí kontrolka a ventilátor běží na nízké otáčky. Dalším stisknutím tlačítka ventilátor vypnete.
2. Po stisknutí tlačítka „Střední“ se rozsvítí kontrolka a ventilátor běží na střední otáčky. Dalším stisknutím tlačítka ventilátor vypnete.
3. Po stisknutí tlačítka „Vysoké“ se rozsvítí kontrolka a ventilátor běží na vysoké otáčky. Dalším stisknutím tlačítka ventilátor vypnete.
4. Po stisknutí tlačítka „Světlo“ se rozsvítí obě světla. Dalším stisknutím tlačítka světla zhasnou.

Nízké

Střední

Vysoké

Svetlo

ŘEŠENÍ PROBLÉMŮ

Závada	Možná příčina	Řešení
Světlo svítí, ale motor nefunguje	Přepínač ventilátoru je vypnutý	Zvolte jinou polohu přepínače ventilátoru.
	Přepínač ventilátoru je porouchaný	Kontaktujte servisní středisko.
	Porucha motoru	Kontaktujte servisní středisko.
Nesvítí světlo, motor nefunguje	Spálené domovní pojistky	Resetujte/vyměňte pojistky.
	Uvolněný nebo odpojený napájecí kabel	Znovu zapojte kabel do síťové zásuvky. Zapněte zásuvku.
Únik oleje	Jednocestný ventil a výstup nejsou řádně utěsněné	Vymontujte jednosměrný ventil a utěsněte.
	Únik z přípojky komína a krytu	Odpojte komín a utěsněte.
Světla nesvítí	Vadné/porouchané žárovky	Vyměňte žárovku podle těchto pokynů.
Nedostatečné sání	Vzdálenost mezi odsavačem par a sporákem je příliš velká	Umístěte odsavač par do správné vzdálenosti.
Odsavač par se naklání	Upevňovací šroub není dostatečně utažený	Utáhněte závěsný šroub, aby byl odsavač par ve vodorovné poloze.

POZNÁMKA:

Všechny opravy tohoto spotřebiče musí být prováděny v souladu s místními a národními předpisy a zákony. Pokud máte jakékoliv pochybnosti ohledně výše uvedeného, kontaktujte servisní středisko. Když otevíráte jednotku, vždy před tím odpojte napájení elektrickým proudem.

ÚDRŽBA A ČIŠTĚNÍ

Upozornění:

- Před prováděním údržby nebo čištění se musí odsavač par odpojit od síťového napájení. Zkontrolujte, že je odsavač par vypnutý a odpojený od zásuvky.

- Vnější povrchy jsou náchylné k poškrábání a oděru, proto postupujte podle pokynů pro čištění, abyste zajiistili, že dosáhnete co neilepšího výsledku bez poškození.

OBECNÉ INFORMACE

Čištění a údržba se smí provádět, pouze když spotřebič není zahřátý. Nenechávejte na povrchu spotřebiče zásadité nebo kyselé látky (citronová šťáva, ocet atd.).

NEREZOVÁ OCEL

Nerezovou ocel je nutné pravidelně čistit (např. každý týden), aby byla zajištěna její dlouhá životnost. Vysušte ji čistým suchým hadrem. Lze použít speciální prostředek na čištění nerezové oceli.

POZNÁMKA:

Otírejte povrch po směru struktury nerezové oceli, aby se neobjevily nevzhledné příčné šmouhy.

POVRCH OVLÁDACÍHO PANELU

Povrch ovládacího panelu lze čistit teplou mýdlovou vodou. Před čištěním se ujistěte, že hadr je čistý a důkladně vyždímaný. Po čištění odstraňte zbytky vlhkosti suchým měkkým hadrem.

Důležité

Používejte neutrální čisticí prostředky a nepoužívejte agresivní chemikálie, silné čisticí prostředky pro domácnost, ani produkty obsahující brusné materiály, protože by mohly ovlivnit vzhled spotřebiče a případně odstranit potisk na ovládacím panelu; použití takových prostředků povede ke zneplatnění záruky poskytované výrobcem.

MŘÍŽKOVÉ TUKOVÉ FILTRY

Mřížkové filtry lze čistit ručně. Ponořte je na 3 minuty do vody s čisticím prostředkem

rozpouštějícím tuky a potom je jemně vykartáčujte měkkým kartáčem. Netlačte příliš, aby se filtry nepoškodily. (Nechte přirozeně uschnout mimo přímé sluneční světlo)

Filtry by se měly mýt odděleně od nádobí a příborů. Doporučuje se nepoužívat oplachovací prostředky.

Obr. 7

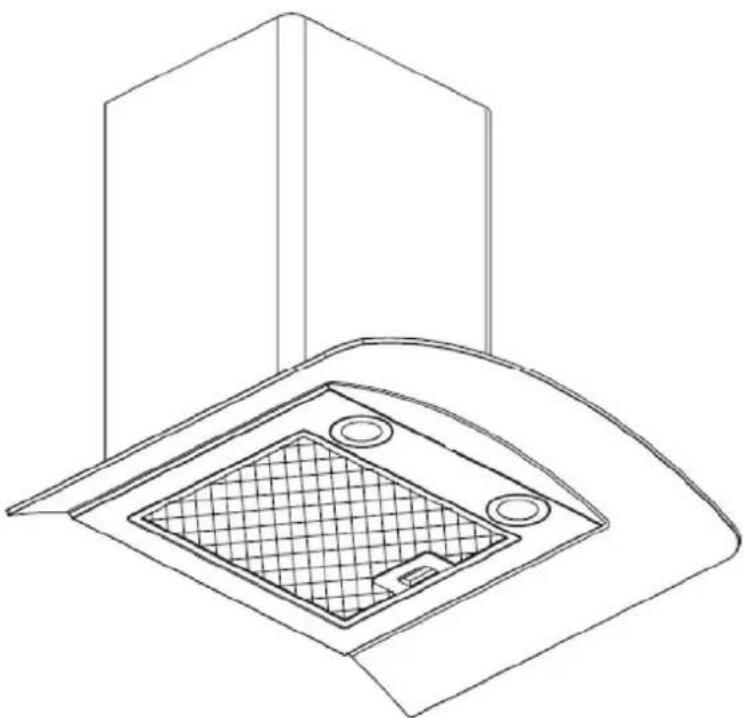

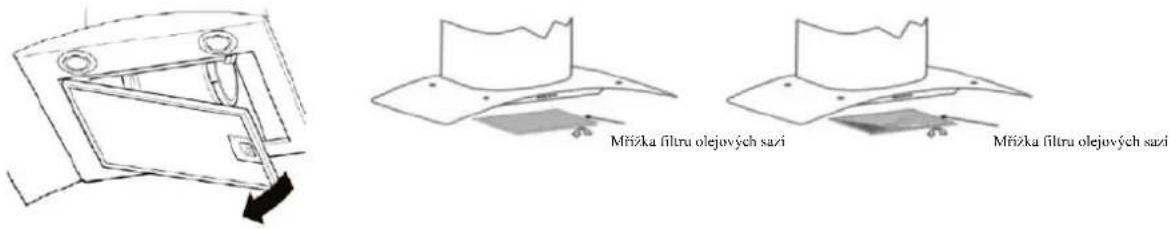

INSTALACE MŘÍŽKOVÝCH TUKOVÝCH FILTRŮ

• Instalace filtrů se provádí ve čtyřech krocích.
• Vložte filtr šikmo do drážek v zadní části digestoře.
• Stiskněte tlačítko na držadle filtru.
• Když filtr zapadne na své místo, uvolněte držadlo.
• Opakujte postup pro všechny filtry.

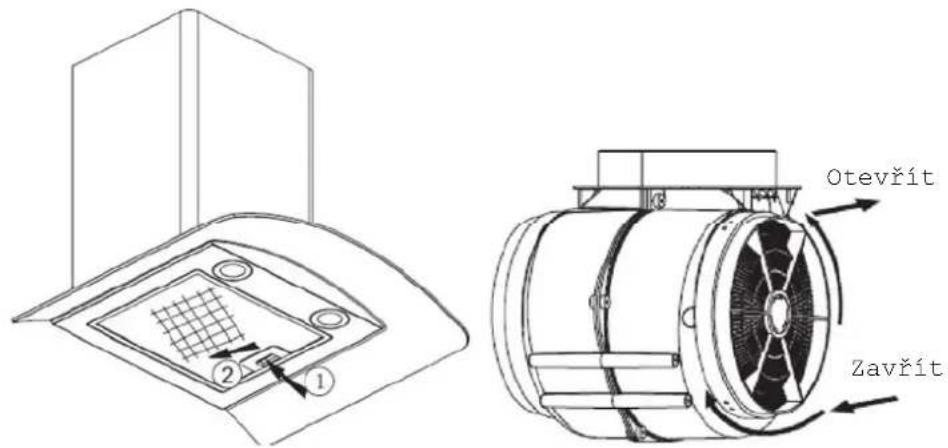

UHLÍKOVÝ FILTR – nedodává se s výrobkem

Filtr s aktivním uhlím lze používat k zachytávání pachů. Normálně by se měl filtr s aktivním uhlím měnit po třech nebo šesti měsících v závislosti na způsobu vaření. Níže je popsán postup instalace filtru s aktivním uhlím.

1. Pokud chcete instalovat uhlíkový filtr, musíte nejprve odmontovat mřížkový filtr. Zatlačte pojistku a zatáhněte ji dolů.
2. Otočte uhlíkový filtr na obou stranách motoru doleva. Vyměňte uhlíkové filtry za nové.
3. Vložte mřížkový filtr.
4. Zapojte napájecí kabel do síťové zásuvky.

POZNÁMKA:

• Ujistěte se, že je filtr správně zajištěn. Jinak by se uvolnil, což by bylo nebezpečné.
• Po nasazení filtru s aktivním uhlím se sníží odsávací výkon.

VÝMĚNA ŽÁROVKY

Důležité:

Výměnu žárovky musí provádět výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba.
Před jakýmkoli zásahem do spotřebiče vždy vypněte elektrické napájení. Než se žárovky dotknete rukama, ujistěte se, že úplně vychladla.
Při manipulací držte žárovku hadrem nebo v rukavicích, aby se nedostala do kontaktu s potem, protože tím by se zkrátila její životnost.

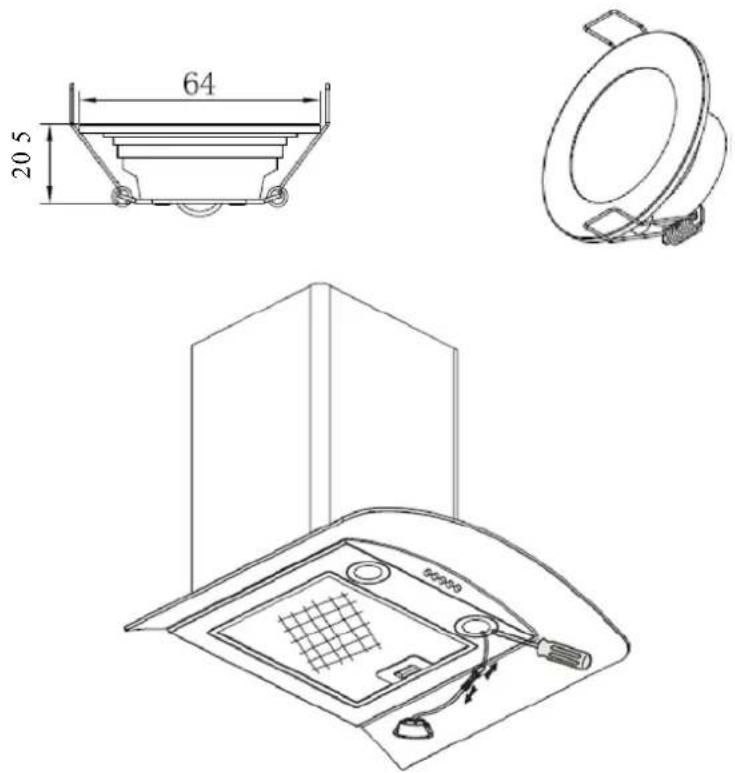

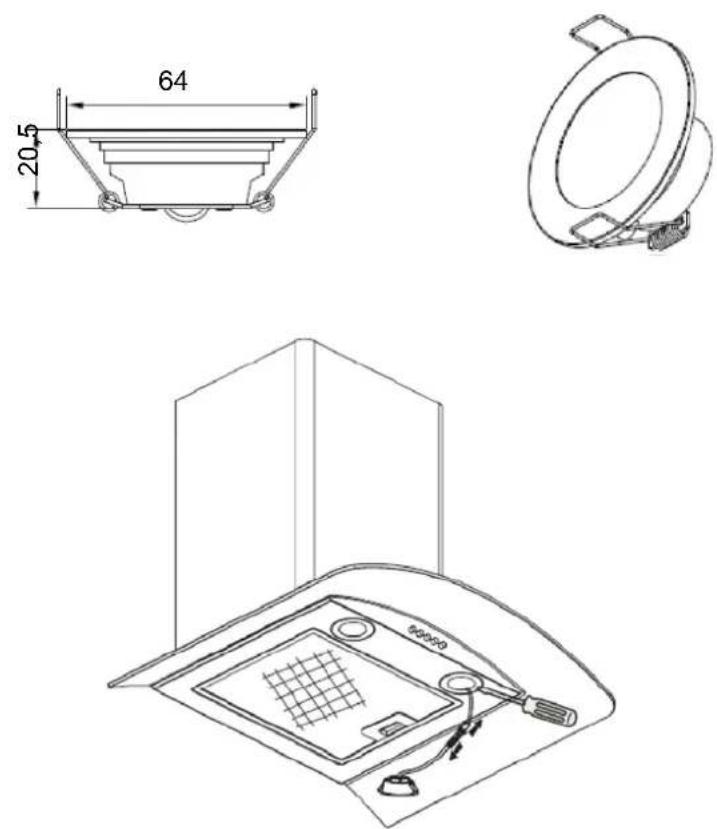

SVĚTLA LED:

• Nejprve vypněte spotřebič a vytáhněte zástrčku ze zásuvky.
• Před výměnou počkejte, až žárovka vychladne.
• Šroubovákem odšroubujte sklo a odeberte jej.
  • Vytáhněte vodič žárovky ze svorky.
• Vytlačte LED diodu ven, stiskněte svorku 2 prsty a vytáhněte světlo. Poté jej vyměňte za nové a namontujte zpět sklo.
  • Tato žárovka má kód ILCOS D: DBR-2/65-H-64
• Moduly LED, s vlastní tlumivkou, okrouhlý tvar
• Max. příkon: 2 W
• Napětí: AC 220–240 V
• Rozměry:

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Tento produkt je označen symbolem pro tříděný odpad elektronického vybavení. To znamená, že se tento produkt nesmí likvidovat spolu s komunálním odpadem, ale musí být odevzdán do sběrného dvora v souladu se směrnicí 2012/19/EU. Potom bude recyklován nebo rozebrán, aby se minimalizoval dopad na životní prostředí. Elektrické a elektronické výrobky jsou potenciálně nebezpečné pro životní prostředí a lidské zdraví, protože obsahují nebezpečné látky. Více informací získáte u svých místních úřadů.

POZNÁMKA:

Níže je uvedeno, jak je možné omezit celkový dopad na životní prostředí (např. úsporou energie při vaření).

(1) Namontujte odsavač par do správného místa s dobrým větráním.
(2) Pravidelně odsavač par čistěte, aby nebylo blokováno proudění vzduchu.
(3) Nezapomeňte po vaření vypnout světlo odsavače par.
(4) Nezapomeňte po vaření vypnout odsavač par.

Nerozebírejte spotřebič jiným způsobem, než je uvedeno v návodu. Odsavač par nesmí

rozebírat uživatel. Na konci životnosti se spotřebič nesmí vyhazovat společně s komunálním odpadem. Doporučení k recyklaci získáte od místního úřadu nebo prodejce.

HGM600N, HGM600X Kuchynský odsávač Návod na obsluhu

☆ Nepoužívajte parný čistič.

- Nedodržanie týchto základných pokynov zníži výkon a zvýši hladinu hluku kuchynského odsávača.

- Po inštalácii sa uistite, že je kuchynský odsávač v rovine, aby sa zabránilo zhromažďovaniu tukov na konci.

Elektronické tlačidlo

- Pred začatím vykonávania údržby alebo čistenia odpojte kuchynský odsávač od hlavného zdroja elektrického napájania. Uistite sa, že kuchynský odsávač je vypnutý a zástrčka je vytiahnutá zo zásuvky.

Údržbu a predovšetkým čistenie vykonávajte na vychladnutom spotrebiči. Dávajte pozor, aby sa na povrchy nedostali zásadité ani kyslé látky (citrónová šťava, ocot a pod.).

NEHRDZAVEJÚCA OCEL'

Pic7
olejových sadzí

INŠTALÁCIA DRÔTENÝCH TUKOVÝCH FILTROV

• Spotrebič najskôr vypnite a vytiahnite zástrčku zo zásuvky.
• Pred výmenou počkajte, kým žiarovka nevychladne.
• Na odskrutkovanie skla použite krížový skrutkovač a vyberte ho.
• Nájdite kábel osvetlenia a potom ho vytiahnite zo svorky.
• Vytlačte LED osvetlenie von a svorku zatlačte 2 prstami a vytiahnite kontrolku. Následne ju vymeňte za novú, nasadťe spät’ sklo a priskrutkujte ho.
  • Kód ILCOS D tejto žiarovky je: DBR-2/65-H-64

-LED moduly, samonosné - okrúhle svietidlo

-Max. wattový výkon: 2 W

-Rozsah napätia: AC 220 – 240 V

-Rozmery:

OCHRANA ŽIVOTNÉHO PROSTREDIA:

(1) Kuchynský odsávač nainštalujte na vhodné miesto s účinným vetraním.
(2) Kuchynský odsávač pravidelne čistite, aby nedošlo k upchatiu vzduchového kanála.
(3) Po varení nezabudnite vypnút svetlo kuchynského odsávača.
(4) Po varení nezabudnite vypnút' kuchynský odsávač.

INFORMÁCIE TÝKAJÚCE SA LIKVIDÁCIE
