NÁVOD NA OBSLUHU MNF1400 SCHEPPACH

Vysvetlenie symbolov na prístroji

	SK	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozor- nenia a dodržiavajte ich!
	SK	Noste ochranné okuliare!
	SK	Noste ochranu sluchu!
	SK	Pri tvorbe prachu noste ochranu dýchania!
	SK	trieda ochrany II

Úvod

Výrobca:

scheppach

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

POZNÁMKA,

V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:

• nesprávnej manipulácie,
• nedodržania pokynov na obsluhu,
• opravy vykonanej tretou stranou, opravy nevykonanej v autorizovanom servise,
• montáže neoriginálnych dielcov alebo použitia neoriginálnych dielcov pri výmene,
• iného než špecifikované použitia,
• poruchy elektrického systému, ktorá bola spôsobená nedodržaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113.

Odporúčame:

Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu. Pokyny na obsluhu sú určené na to, aby sa používatel oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami. Tento návod na obsluhu obsahuje

dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetrit’ náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spoľahlivosť a predlížit’ prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uvedených v návode na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine.

Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkost'ou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený sta- novený minimálny vek.

Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

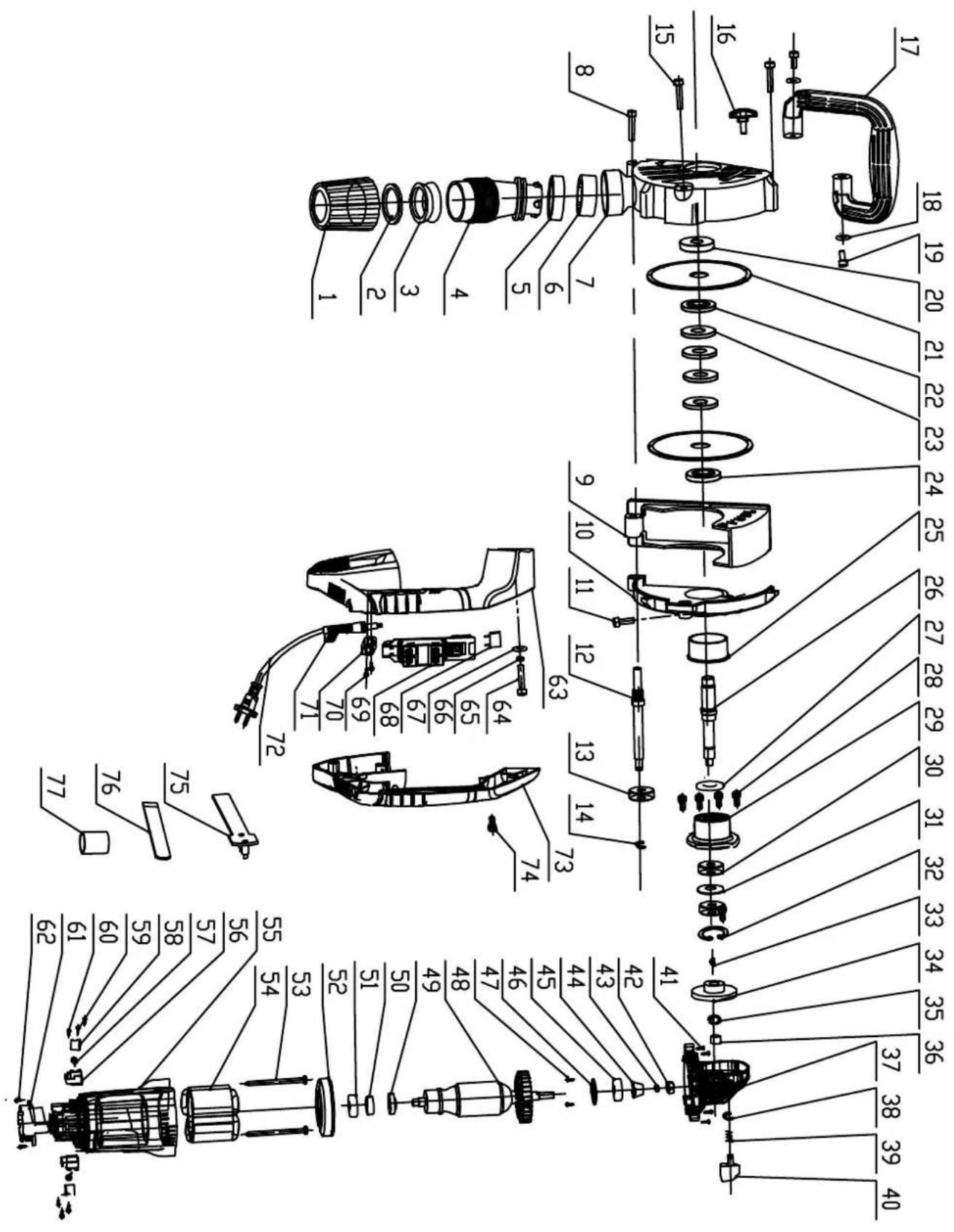

Vybavenie (Fig. 1)

1. tačidlo ZAP/VYP
2. rukovät'
3. adaptér na odsávanie prachu
   3a. prevlečná matica
4. ochranný kryt
5. upínacia príruba (so závitom)
6. aretačná skrutka híbkovej zarážky
7. híbková zarážka
8. prídavná rukovät'
9. blokovanie zapnutia
10. aretácia vretena
11. obežná kladka
12. redukčný kus
13. príruba
14. vložky
15. čapíkový klúč

16. ručný sekáč

17. stabilizačná príruba (upevňovacia príruba)

Správny spôsob použitia

Stolná kotúčová píla je určená na pozdížne a priečne rezanie (len s použitím priečneho dorazu) dreva akéhokol'vek druhu s primeranou velkosťou pre daný stroj. Guľatina akéhokol'vek druhu sa nesmie rezat' na tomto stroji. Prístroj smie byt' použitý len na ten účel, na ktorý bol určený.

Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym použivaním ručí použivatel' / obsluhujúca osoba, nie však výrobca.

1 Drážkovacia fréza na murivo
1 čapíkový klúč
1 redukčný kus
1 ručný sekáč

Používanie v súlade s určením

Drážkovacia fréza do muriva (normatívne rezacia brúska), d'alej nazývaná ako aj prístroj, je určená na oddeľovanie alebo zarezávanie v kombinácii s prípustným priemyselným vysávačom pri pevnom priliehaní s vodiacimi koľajničkami do prevažne minerálnych materiálov, ako napr. betón alebo murivo, bez používania vody. Akýkoľvek iný spôsob používania alebo úprava prístroja sa považuje za používanie v rozpore s určením a je skrytým zdrojom nebezpečenstva úrazu. Prístroj nie je určený na komerčné použitie.

⚠ VÝSTRAHA! Prečítajte si všetky bezpečnostné pokyny a upozornenia. Zanedbania pri dodržiavaní bezpečnostných pokynov a upozornení môžu mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia.

Pre prípad budúceho použitia uschovajte všetky bezpečnostné pokyny a upozornenia.

V bezpečnostných upozorneniach používaný pojem „elektrické náradie“ sa týka elektrického náradia napájaného zo siete (so sieťovým káblom) a elektrického náradia prevádzkovaného s akumulátorom (bez sieťového kábla).

• Udržiavajte vaše pracovisko v čistote a dobre osvetlené. Neporiadok a neosvetlené pracovné oblasti môžu viest' k úrazom.
• Nepracujte s elektrickým náradím na miestach s nebezpečenstvom výbuchu, na ktorých sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Z elektrického náradia vychádzajú iskry, ktoré môžu tento prach alebo výpary zapáliť.
• Počas používania elektrického náradia zabráňte pristupu detí a iných osôb. Pri odvedení pozornosti môžete stratit' kontrolu nad prístrojom.

• Prípojná zástrčka elektrického náradia musí byt' vhodná pre danú zásuvku. Zástrčka sa nesmie žiadnym spôsobom modifikovat'. Spolu s elektrickým náradím, ktoré má ochranné uzemnenie, nepoužívajte žiadne siet'ové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
• Vyvarujte sa telesnému kontaktu s uzemnenými povrchmi, ako sú potrubia, vykurovacie telesá, sporáky a chladničky. Ak je Vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
• Chráňte elektrické náradia pred dažďom a vlhkost’ou. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
• Nepoužívajte kábel na iné účely, ako napr. na nosenie, zavesenie elektrického náradia alebo na vyt'ahovanie zástrčky z elektrickej zásuvky. Udržiavajte kábel mimo zdrojov tepla, oleja, ostrých hrán alebo pohybujúcich sa častí prístroja. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
• Ak pracujete s elektrickým náradím vonku, používajte len taký predlžovací kábel, ktorý je schválený pre vonkajšie použitie. Použitie predlžovacieho kábla vhodného do vonkajšieho prostredia zníži riziko úrazu elektrickým prúdom.
• Ak nie je možné zabránit' prevádzke elektrického náradia vo vlhkom prostredí, použite prúdový chránič. Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

- Bud'te vždy pozorní a dbajte na to, čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj okamih nepozornosti pri používaní elektrického náradia môže spôsobit vážne zranenia.

- Vždy noste osobné ochranné prostriedky a ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako je maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu a použitia elektrického náradia, znižuje riziko poranení.

- Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zapojením napájania elektrického náradia do siete a/alebo akumulátora a pred jeho zd-víhaním a prenášaním sa presvedčte, či je vyp-nuté. Ak máte pri prenášaní elektrického náradia prst na spínači, alebo ak prístroj zapojíte do zdroja elektrického prúdu zapnuté, môže to viest' k úrazom.

- Skôr než zapnete elektrické náradie, odstráňte nastavovacie náradie alebo klůč na skrutky. Náradie alebo klůč, ktorý sa nachádza na otáčajúcej sa časti prístroja, môže spôsobit' zranenia.

- Vyhýbajte sa neprirodzenému držaniu tela. Majte pevný postoj a nepretržite udržiavajte rovnováhu. Takto môžete elektrické náradie lepšie kontrolovať v neočakávaných situáciách.

- Vždy noste vhodný odev. Nenoste volný odev, ani šperky. Vlasy, odev a rukavice majte v bezpečnej vz-dialenosti od pohyblivých dielov. Volný odev, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa časťami prístroja.

- Ak je možná montáž zariadení na odsávanie a zachytávanie prachu, presvedčte sa, či sú tieto zapojené a či sú používané správne. Používanie odsávania prachu môže zredukovat' ohrozenie prachom.

Použitie a manipulácia s elektrickým náradím

• Prístroj nepreťažujte. Pri vašej práci používajte len na to určené elektrické náradie. So správnym elektrickým náradím pracujete lepšie a bezpečnejšie v uvedenom rozsahu jeho výkonu.
• Nepoužívajte elektrické náradie s poškodeným spínačom. Elektrické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a musí sa opravit.
• Pred akýmkol'vek nastavovaním, výmenou príslušenstva alebo pred odložením elektrického náradia vytiahnite zástrčku z elektrickej zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
• Nepoužívané elektrické náradie uschovávajte mimo dosahu deti. Nedovoľte používať prístroj osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
• Elektrické náradie starostlivo udržiavajte. Skontrolujte, či pohyblivé diely fungujú správne, a nie sú zaseknuté, či niektoré diely nie sú zlomené alebo poškodené tak, že je obmedzená funkcia

elektrického náradia. Pred použitím prístroja nechajte poškodené časti opravit'. Mnohé úrazy sú spôsobené nedostatočnou údržbou elektrických náradí.

• Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa dajú viest'.
• Elektrické náradie, príslušenstvo, nasadzované nástroje a pod. používajte v súlade s týmito inštrukciami. Berte pritom do úvahy pracovné podmienky a činnosť, ktorů budete vykonávat'. Použitie elektrických náradí za iným, ako určeným účelom použitia, môže mať za následok nebezpečné situácie.

Servis

- Elektrické náradie smie opravovat' len kvalifikovaný personal a len s použitím originálnych náhradných dielov. Takto sa zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia.

Bezpečnostné upozornenia pre rezacie brúsky

• Ochranný kryt patriaci k elektrickému náradiu je potrebné bezpečne namontovat' a nastavit' tak, aby sa dosahovalo maximum bezpečnosti, tzn. najmenší možný diel brúsneho telesa ukazuje otvorene k obsluhujúcej osobe. Vy i osoby nachádzajúce sa v blízkosti sa musia zdržiavat' mimo oblasti rotujúceho brúsneho kotúča. Ochranný kryt má chránit' personal obsluhy pred úlomkami a náhodným kontaktom s brúsnym nástrojom.
• Pre vaše elektrické náradie používajte výhradne diamantové rezné kotúče. Samotná možnosť upevnenia príslušenstva na váše elektrické náradie ešte nie je zárukou bezpečného používania.
• Prípustné otáčky vloženého nástroja musia zodpovedat' minimálne maximálnym otáčkam uvedeným na elektrickom náradi. Príslušenstvo rotujúce nad úrovňou prípustných otáčok sa môže rozlámat' a rozletiet'.
• Brúsne nástroje sa smú používat' len na odporúčané možnosti použitia. Napríklad: Nikdy nebrúste bočnou plochou rezacieho kotúča. Re-zacie kotúče sú určené na uberanie materiálu hranou kotúča. Pôsobenie bočných síl na tieto brúsne telesá ich môže zlomiť.
• Vždy používajte nepoškodenú upínaciu prírubu správnej veľkosti a tvaru pre vami zvolený brúsny kotúč. Vhodné príruby podopierajú brúsny kotúč a znižujú nebezpečenstvo zlomenia brúsneho kotúča.
• Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedat' rozmerovým údajom uvedeným na vašom elektrickom náradí. Nesprávne dimenzované vložené nástroje sa nedajú dostatočne zacloniť alebo kontrolovat'.
• Brúsne kotúče a príruby musia presne priliehat na brúsne vreteno vášhoelektrického náradia. Vložené nástroje, ktoré nedosadajú presne na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, veľmi intenzívne vibrujú a môžu

spôsobit' stratu kontroly.

• Nepoužívajte poškodené brúsne kotúče. Pred každým použitím skontrolujte brúsne kotúče ohľadom odštiepených častí a prasklín. Ak elektrické náradie alebo brúsny kotúč spadne na zem, skontrolujte, či sa nepoškodili alebo použite nepoškodený brúsny kotúč. Ked’ ste skontrolovali a nasadili brúsny kotúč, držte sa vy i osoby nachádzajúce sa v blízkosti mimo oblasti rotujúceho brúsneho kotúča a nechajte prístroj bežat’ minútu na najvyššie otáčky. Poškodené brúsne kotúče sa väčšinou zlomia počas tejto doby testovania.

- Noste osobné ochranné vybavenie. Podl'a druhu použitia používajte celotvárovú ochranu, ochranu oči alebo ochranné okuliare. Pokial' je to primerané, používajte protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré vás uchránia pred čiastočkami brusiva a obrábaného materiálu. Oči treba chránit' pred odletujúcimi cudzími telesami, ktoré vznikajú pri rôznom spôsobe použitia. Ochrana proti prachu alebo ochranná dýchacia maska musia odfiltrovať prach vznikajúci pri použití. Ak ste dlhší čas vystavený veľkému hluku, môžete utripiet' stratu sluchu.

- Dbajte na bezpečnú vzdialenost' iných osôb od vašej pracovnej oblasti. Každý, kto vstupuje do pracovnej oblasti, musí nosit' osobný ochranný výstroj. Úlomky obrobku alebo zlomených vložených nástrojov môžu odletieť a spôsobit' poranenia aj mimo priamej pracovnej oblasti.

- Ked' vykonávate práce, pri ktorých by použivané náradie mohlo zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel, uchopte zariadenie len za izolované plochy rukoväte. Kontakt s elektrickým vedením, ktoré je pod napätím, môže uviest' pod napätie aj kovové časti zariadenia a spôsobit' zásah elektrickým prúdom.

- Siet'ový kábel udržiavajte mimo dosahu otáčajúcich sa vložených nástrojov. Ak stratíte kontrolu nad prístrojom, môže dôjst' k pretrhnutiu alebo zachyteniu sieťového kábla a k zachyteniu ruky alebo vášho ramena do rotujúceho vloženého nástroja.

- Nikdy neodkladajte elektrické náradie skôr, než sa vložený nástroj úplne zastaví. Rotujúci vložený nástroj sa môže dostať do kontaktu s odkladacou plochou, v dôsledku čoho môžete stratit’ kontrolu nad elektrickým náradím.

- Nikdy nenechávajte elektrické náradie zapnuté, keď ho prenášate na iné miesto. Váš odev sa v dôsledku náhodného kontaktu s otáčajúcim sa vloženým nástrojom môže zachytit’ a vložený nástroj sa môže zavítať do vášho tela.

- Pravidelne čistite vetracie štrbiny vášho elektrického náradia. Ventilátor motora vt'ahuje do telesa prach a veľké nahromadenie kovového prachu môže spôsobit' nebezpečenstvá zásahu elektrickým prúdom.

- Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Iskry môžu tieto materiály

zapálit.

- Nepoužívajte vložené nástroje, ktoré si vyžadujú tekuté chladiace prostriedky. Používanie vody alebo iných tekutých chladiacich prostriedkov môže viest' k zásahu elektrickým prúdom.

Čalšie bezpečnostné upozornenia na používanie rezného elektrického náradia

Spätný ráz a príslušné bezpečnostné upozornenia Spätný náraz - príčiny a príslušné bezpečnostné upozornenia

• Spätný ráz je náhla reakcia v dôsledku vzpričeného alebo zablokovaného otáčajúceho sa brúsneho kotúča. Vzpriečenie alebo zablokovanie vedie k náhlemu zastaveniu rotujúceho vloženého nástroja. V dôsledku toho sa zrýchli pohyb nekontrolovaného elektrického náradia na zablokovanom mieste proti smeru otáčania vloženého nástroja.
• Ked' sa napríklad brúsny kotúč vzpriči alebo zablokuje v obrobku, môže sa zachytiť hrana brúsneho kotúča, ktorá je zapichnutá do obrobku, v dôsledku čoho sa brúsny kotúč vylomí alebo vyvolá spätný ráz. Brúsny kotúč sa následne pohybuje smerom k obsluhe alebo smerom od nej, v závislosti od smeru otáčania kotúča na mieste zablokovania. Brúsne kotúče sa pritom môžu aj zlomit'.

Spätný ráz je dôsledkom nesprávneho alebo chybného použitia elektrického nástroja. Môžete mu zabránit' vhodnými preventivnymi bezpečnostnými opatreniami, ktoré popisujeme v nasledujúcom texte.

• Elektrické náradie držte pevne a telo i ramená uveďte do polohy, v ktorej dokážete zachytit' silu spätného rázu. Vždy používajte pridavnú rukovát', ak je k dispozícii, aby ste dosiahli čo najvyšší stupeň kontroly nad silami spätného rázu alebo nad reakčnými momentmi pri rozbehu. Personál obsluhy dokáže pomocou vhodných preventívnych opatrení zvládnut' sily spätného rázu a sily reakčných momentov.
• Nikdy nedávajte ruku do blízkosti otáčajúcich sa vložených nástrojov. Vložený nástroj môže pri spätnom ráze prejst' cez vašu ruku.
• Vyhýbajte sa oblasti pred a za rotujúcim rezacím kotúčom. Spätný ráz vymrští elektrické náradie do smeru oproti pohybu brúsneho kotúča na mieste blokovania.
• Mimoriadne opatrne pracujte v oblasti rohov, ostrých hrán atď. Zabráňte vymršteniu vložených nástrojov od obrobku a zablokovaniu vloženého nástroja v obrobku. Rotujúci vložený nástroj má sklon zablokovat sa v rohoch, na ostrých hranách alebo po odrazení. To spôsobí stratu kontroly alebo spätný ráz.
• Nepoužívajte ret'azové alebo ozubené pílové kotúče ani segmentované diamantové kotúče so šírkou štrbín viac ako 10 mm. Takéto vložené nástroje zapríčiňujú spätný ráz alebo stratu kontroly nad elektrickým náradím.
• Vyhýbajte sa zablokovaniu rezacieho kotúča alebo použitiu príliš veľkého prítlaku. Nevykoná-

vajte nadmerne hlboké rezy. Pretaženie rezacieho kotúča zvyšuje jeho namáhanie a náchylnost na vzpričenie alebo zablokovanie, a tým riziko spätného rázu alebo zlomenia brúsneho nástroja.

• Ak sa rezací kotúč zablokuje, alebo ak prerušíte prácu, vypnite náradie a pokojne ho držte, dokial' sa kotúč nezastaví. Nikdy sa nepokúšajte vyt'ahovať pohybujúci sa rezací kotúč z rezu, inak môže dôjst' k spätnému rázu. Zistite príčinu zablokovania a odstráňte ju.
• Elektrické náradie znovu nezapínajte dovtedy, pokial' sa rezací kotúč nachádza v obrobku. Skôr než budete opatrne pokračovať v reze, počkajte, dokial' rezací kotúč dosiahne maximálne otáčky. V opačnom prípade sa môže kotúč zaseknúť, vyskočiť z obrobku alebo zapríčinit' spätný ráz.
• Platne alebo veľké obrobky podoprite, aby sa znížilo riziko spätného rázu v dôsledku zablokovania rezacieho kotúča. Veľké obrobky sa môžu prehnút' následkom vlastnej hmotnosti. Obrobok sa musí podopriet' po oboch stranách kotúča, a síce v blízkosti oddeľovacieho rezu ako aj na hrane.
• Bud'te mimoriadne opatrní pri rezani výrezov do existujúcich stien alebo do iných neprehřadných oblastí. Zanorený rezací kotúč môže pri zarezaní do plynového alebo vodovodného potrubia, do elektrických vedení alebo iných objektov spôsobit' spätný ráz.

Technické údaje

Dimenzačné napätie 230 V~, 50 Hz
Dimenzačný príkon 1350 W
Dimenzačné otáčky 9000 /min
∅ kotúčov 125 mm
Upínací otvor 22,2 mm
HÍbka drážky 0 - 30 mm
Šírky drážky 8 - 26 mm
Závit M14
Trieda ochrany	II
Hmotnosť	4 kg

Informácie o hluku a vibráciách

Hlukové a vibračné hodnoty boli merané v súlade s EN 60745.

Nadmerná hlučnosť môže spôsobit' stratu sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch smerov) zistené podľa EN 60745. Udanie hodnôt vibrácií (pri oddelení betónovej platne):

Rukovät: a_h = 6,417 m/s^2

Neurčitost' K = 1,5 m/s ^2

UPOZORNENIE: Vibračná hladina uvedená v týchto inštrukciách bola meraná v súlade s postupom merania uvedeným v norme EN 60745 a môže sa použit na porovnanie zariadení. Uvedená hodnota emisií vibrácií sa môže tiež použit na predbežné stanovenie času práce.

⚠ VÝSTRAHA! Vibračná hladina sa mení podľa používania elektrického náradia, a v niektorých prípadoch môže byť väčšia ako hodnota uvedená v týchto inštrukciách. Zaťaženie vibráciami by sa mohlo podcenit’, ked’ sa elektrické náradie používa pravidelne takýmto spôsobom. Pokúste sa zaťaženie vibráciami udržat’ na čo najnižšej hodnote. Príkladom opatrení na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní náradia a obmedzenie pracovného času. Pritom sa musia zohl’adnit’ všetky časti prevádzkového cyklu (napríklad časy, v priebehu ktorých je elektrické náradie vypnuté a tie, počas ktorých je síce zapnuté, ale beží bez zaťaženia).

Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj obsluhovat' podl'a predpisov, budú existovat' zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst' k výskytu týchto nebezpečenstiev:

• Poškodenie plúc, pokial' sa nenosí žiadna vhodná ochranná maska proti prachu.
• Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.
• Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokiaľ sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

Pred uvedením do prevádzky

Montáž a nastavenie šírky rezu diamantových kotúčov (Fig.1)

• Uvol'nite aretačnú skrutku (6).
- Posuňte híbkovú zarážku (7) nahor.
- Stlačte aretáciu vretena (10) a držte ho stlačené.
- Pomocou čapíkového klůča (15) uvoľnite upínaciu prírubu (5).
- Odoberte upínaciu prírub (5).
- Vytvorte želanú šírku rezu pomocou počtu vložiek (14). Dbajte pritom na to, aby najvrchnejšie položená vložka bola príruba (13) (Fig.2).

UPOZORNENIE

• Máte k dispozícii viacero vložiek. Dbajte na to, že šírku drážky určuje súčet vložiek medzi diamantovými rezacími kotúčmi a hrúbka rezacích kotúčov.
• Uistite sa, že stabilizačná príruba (17) je správne nasadená, tým že sa otáča spolu s vretenom.
• Uistite sa, že rezacie kotúče sú správne upevnené

na prírubách (13+17).

- Pomocou čapíkového klúča (15) pevne utiahnite upínaciu prírubu (5). Stlačte pritom aretáciu vretena (10).

UPOZORNENIE

- Pri nastavovaní menšej šírky rezu ako je maximálna šírka rezu musíte použit' vložky na strane upínacej príruby na upevnenie rezacích kotúčov, pretože upínacia príruba nedokáže sama upevnit' kotúče na vretene kvôli dlžke závitu (Fig.3).

• Diamantové rezacie brúsne kotúče možno vymieňat' iba po pároch.
  • Uvol'nite aretačnú skrutku (6).
• Posuňte híbkovú zarážku (7) nahor.
• Stlačte aretáciu vretena (10) a držte ho stlačené.
• Pomocou čapíkového klúča (15) uvoľnite upínaciu prírubu (5).
• Vyberte všetky vyberateľné diely z vretena.
• Upínaciu prírubu (5), prírubu (13), vložky (14) a stabilizačnú prírubu (17) dôkladne vyčistite.
• Nasadte stabilizačnú prírubu (17) (Fig. 4).

UPOZORNENIE

• Uistite sa, že stabilizačná príruba (17) je správne nasadená, tým že sa otáča spolu s vretenom.
• Nasadte prvý diamantový rezací kotúč (Fig. 5).
• Vytvorte želanú šírku rezu pomocou počtu vložiek (14). Dbajte pritom na to, aby najvrchnejšie položená vložka bola príruba (13) (Fig. 5).
• Nasadte druhý diamantový rezací kotúč (Fig. 6).

UPOZORNENIE

• Uistite sa, že rezacie kotúče sú na prírubách upevnené správne.
• Pomocou čapíkového klůča (15) pevne utiahnite upínaciu prírubu (5). Stlačte pritom aretáciu vretena (10) (Fig. 1 +6).

• Uvoľnite aretačnú skrutku (6).
• Nastavte híbkovú zarážku (7) na želanú híbku.
• Pevne zatiahnite aretačnú skrutku (6).

• Posuňte čapy adaptéra na odsávanie (3) do vyhíbenín na prípojke vysávača.
• Otočením zablokujte adaptér na odsávanie (3).
  • Uvoľnite prevlečnú maticu (3a).
• Rúru odsávacieho prístroja zastrčte dostatočne d'aleko do otvoru na prevlečnej matici (3a).
• Pevne utiahnite prevlečnú maticu (3a).

Obsluha

Zapnutie / vypnutie (Fig. 7) UPOZORNENIE

Prístroj vždy zapnite predtým, než príde do kontaktu s materiálom, a až potom veďte prístroj na obrobok. Drážkovacia fréza do muriva je vybavená elektronickým jemným rozbehom. Motor naštartuje s omeškaním.

Zapnutie prístroja:

- Stlačte blokovanie zapnutia (9). Následne stlačte za-/ vypínač (1).

Vypnutie prístroja:

- Uvoľnite za-/ vypínač (1).

Manipulácia s drážkovou frézou do muriva ⚠️ POZOR!

Prístroj je vhodný iba na suché rezanie!

• Pomocou detektora vedení skontrolujte steny a múry ohľadom skrytých vedení prúdu, plynu a vody predtým, ako začnete pracovat’ s drážkovou frézou do muriva.
  • Vyberte želanú šírku drážky.

• Priložte prístroj obežnou kladkou (11) na múr.

• Teraz zapnite prístroj a ponorte ho do múru, dokial' zarážka (7) nepriľahne.
• Teraz zafrézujte drážku do muriva; dbajte pritom na smer frézovania. Prístroj musí stále pracovať v protismere. Inak by prístroj mohol byť nekontrolovane vytlačený z rezu.
• Na konci drážky vykyvovaním vyberte prístroj z drážky a až potom vypnite prístroj.
• Teraz prelomte vzniknutý mostík medzi oboma drážkami pomocou ručného sekáča (16).

⚠ POZOR!

Materiál obsahujúci azbest nesmiete opracovávat!

Údržba a čistenie

⚠ VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!

Pred akýmikol'vek prácami na prístroji vypnite prístroj a vytiahnite elektrickú zástrčku.

• Prístroj musí byť vždy čistý, suchý a bez oleja alebo mastiaceho tuku.
• Na čistenie telesa používajte suchú handru. Nikdy nepoužívajte benzín, rozpúšťadlá alebo čistiace prostriedky, ktoré poškodzujú umelú hmotu.

⚠️ VÝSTRAHA! Ak je nevyhnutná výmena prípojného kábla, výmenu musí vykonat’ výrobca alebo ním poverený zástupca, aby nedošlo k ohrozeniu bezpečnosti.

• Brúsne náradie si vyžaduje opatrnú manipuláciu a transport. Brúsne náradie je potrebné skladovat tak, aby nebolo vystavené žiadnemu mechanickému poškodeniu a škodlivým vplyvom životného prostredia.
• Do vnútra prístroja sa nesmú dostat' žiadne tekutiny.

Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektricky prístroj v originálnom balení. Elektricky prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkostou.

Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN.

Siet'ová prípojka na strane zákaznika, ako aj predlžovacie vedenie musia zodpovedat' týmto predpisom.

Dôležité upozornenia

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú živo-tunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo toto pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H 07 RN.

Vytlačenie označenia typu na prípojnom kábli je predpis.

Motor na striedavý prúd

• Siet'ové napätie musí predstavovat 230 V\~.
• Predlžovacie vedenia do dížky 25 m musia vykazovat' priemer 1,5 mm².
  Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.
  V prípade otázok uvedte, prosím, nasledujúce údaje:
• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.

Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použit alebo sa môže dat do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdat k odbornej likvidácii na príslušnom zbernom mieste. Pokial Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovat podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovat s domovým odpadom. Tento výrobok sa musí odovzdat na to určenému zbernému stredisku. K tomu môže dôjst napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stre-disku na recykláciu odpadu z elektrických a elektronických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mat v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vášho odvozu odpadkov.

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, inác zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každů časť aparátu, ktorá sa v priebehu tohto času môže stat' dokázateľne nefunkčnou dôsledkom materiálnej či

výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávateľovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylůčené.

Garancija SI
