NÁVOD NA OBSLUHU Sherpa Monobloc S2 E OLIMPIA SPLENDID

18.1 t_RETRASO BOMBA

18.2 t1_ANTIBLOQ BOMBA

• 6.1 Výber umiestnenia v chladnom podnebí ...09
• 6.2 Výber umiestnenia pri priamom slnečnom svetle…09

7 OPATRENIA PRI INŠTALÁCII 10

• 7.1 Rozmery 10

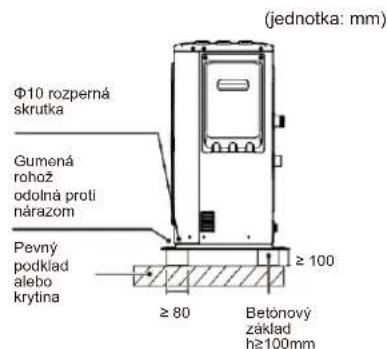

• 7.2 Požiadavky na inštaláciu 10

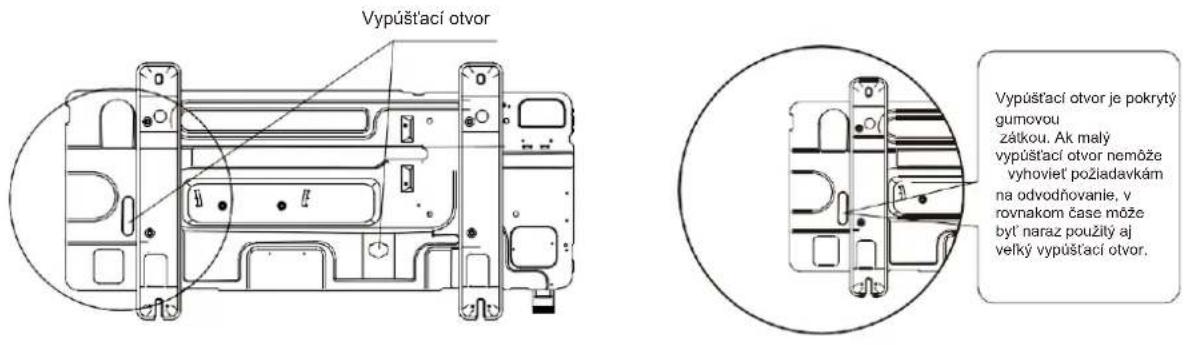

• 7.3 Poloha vypúšťacieho otvoru 11
• 7.4 Požiadavky na priestor pre obsluhu 11

8 TYPICKÉ APLIKÁCIE 13

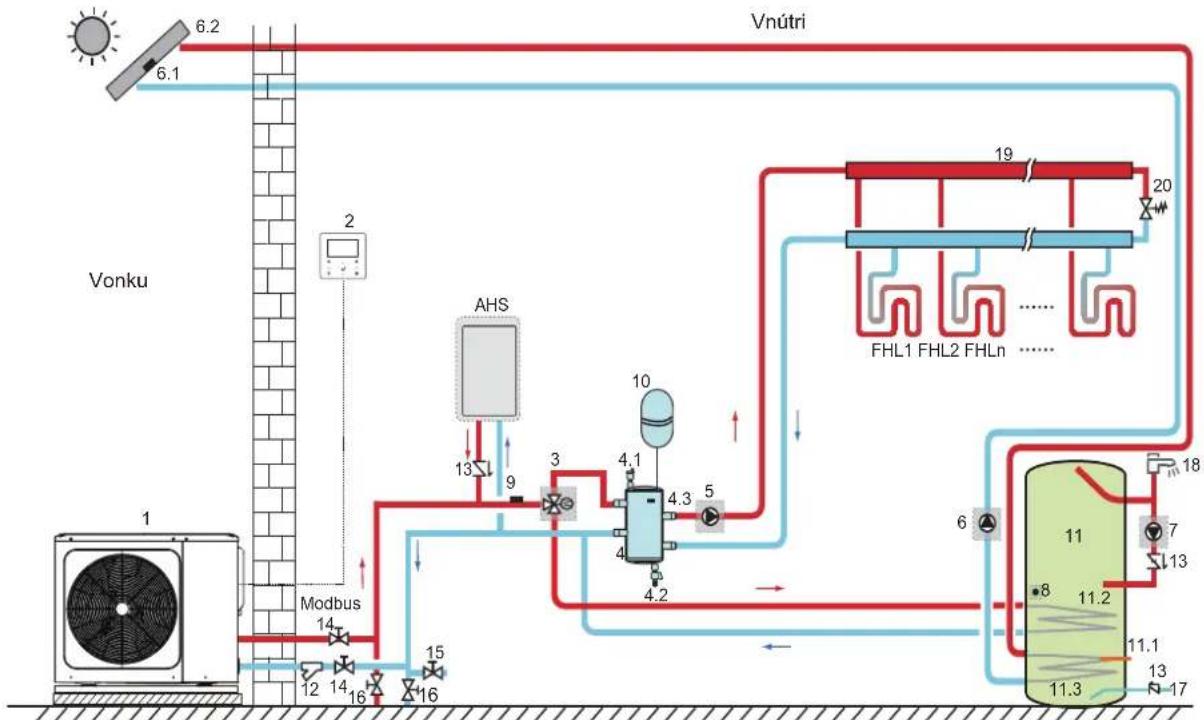

• 8.1 Aplikácia 1 13
• 8.2 Aplikácia 2 15

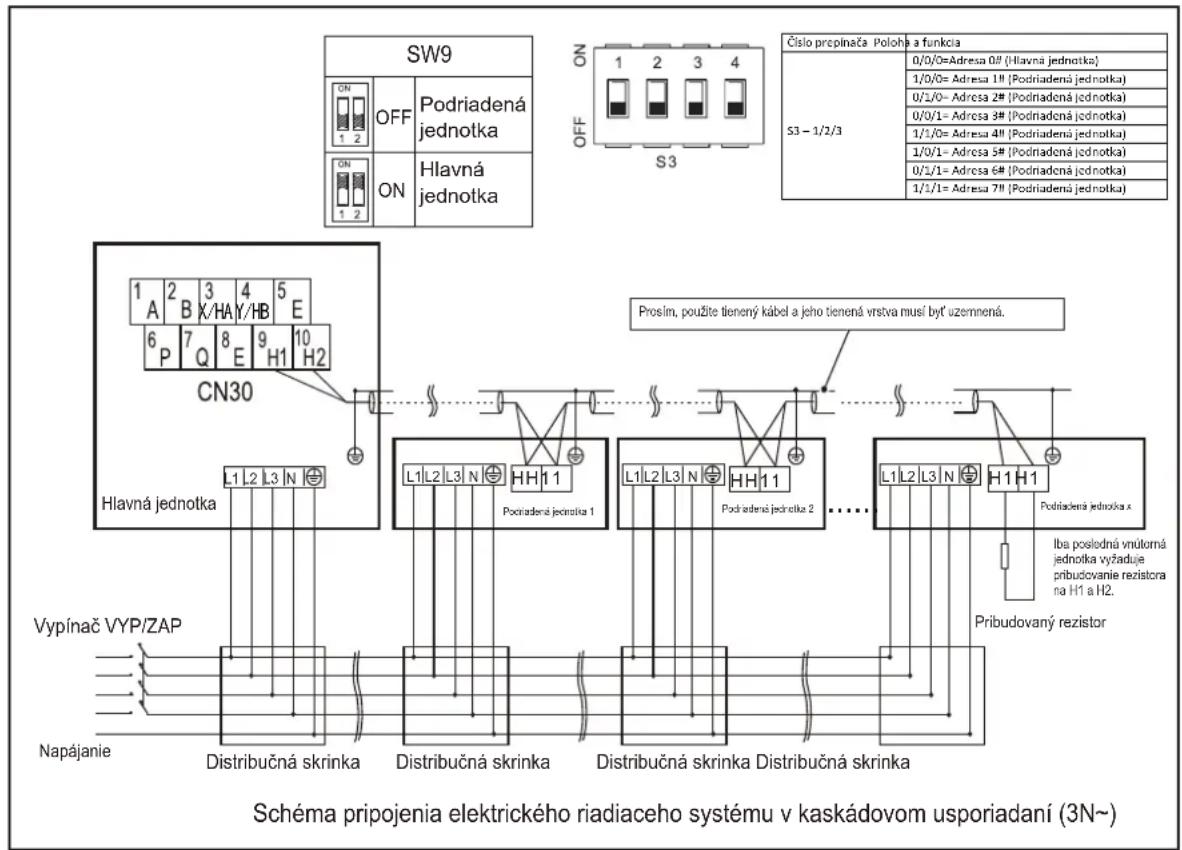

• 8.3 Kaskádový systém 18
• 8.4 Požiadavka na objem vyrovnávacieho zásobníka 20

9 PREHL'AD JEDNOTKY 20

• 9.1 Hlavné komponenty ...... 20

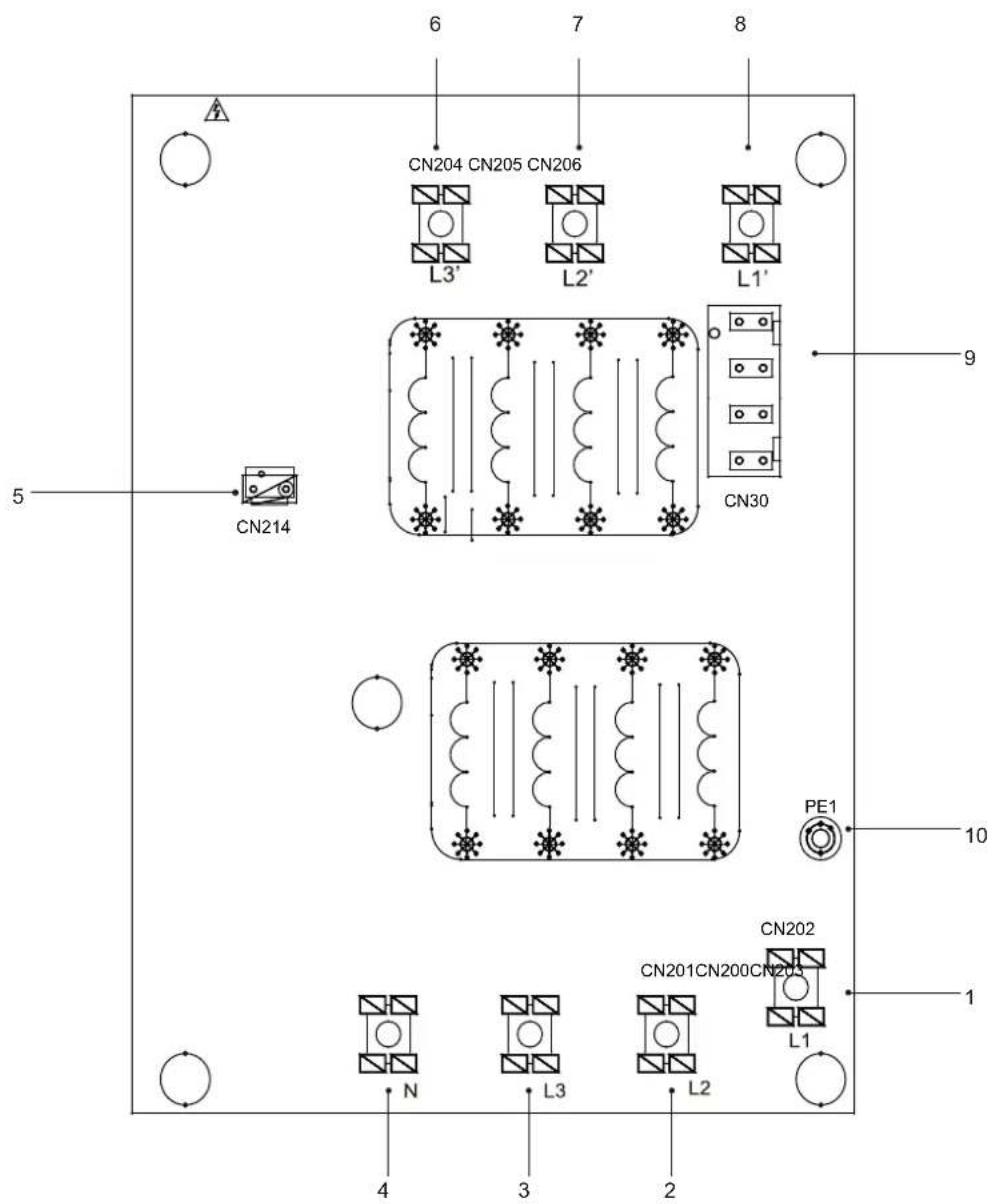

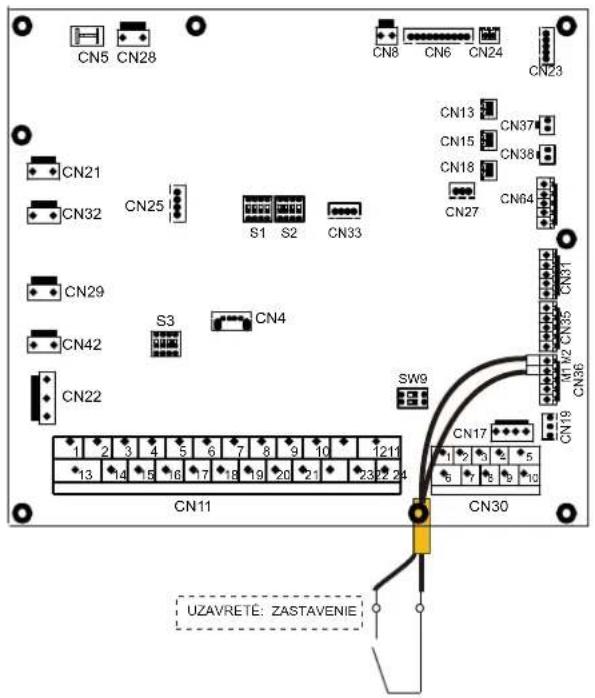

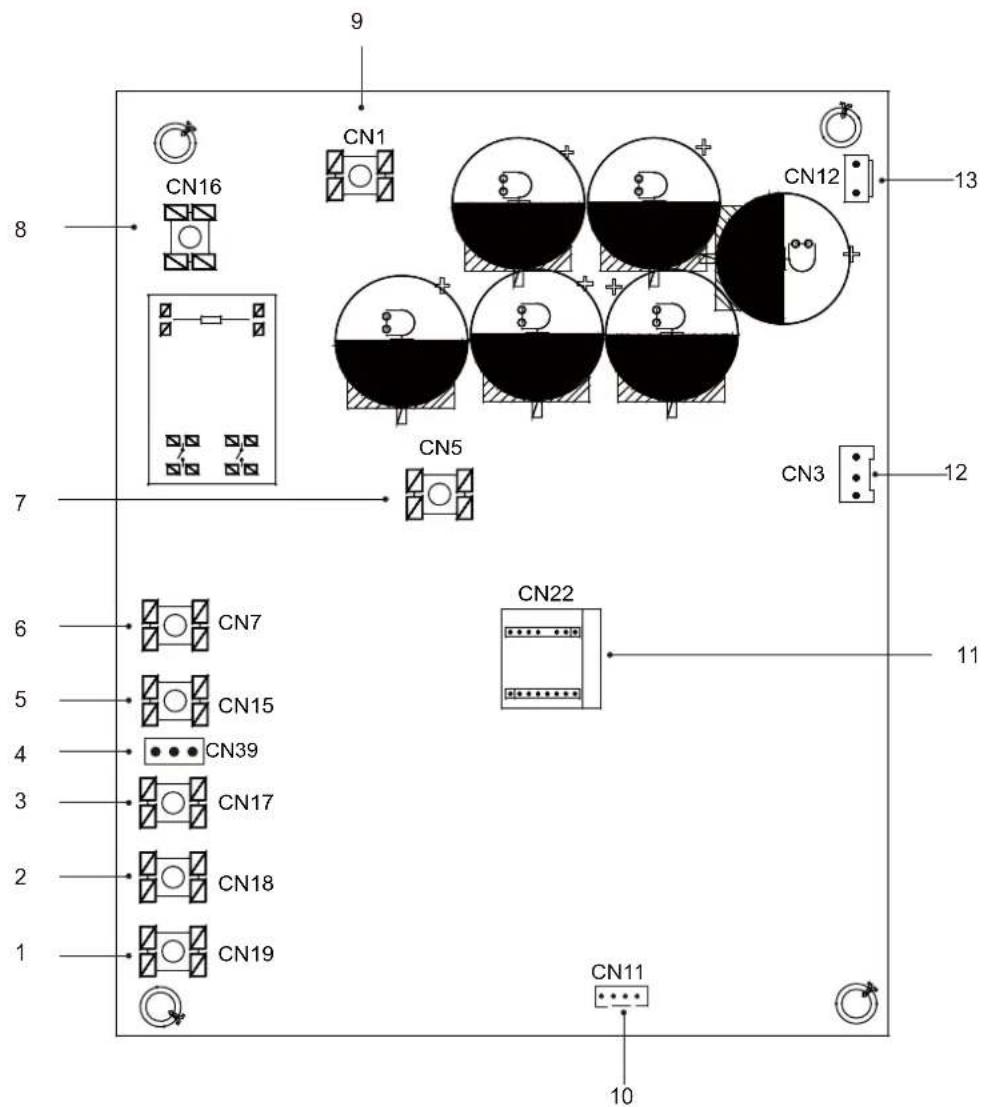

• 9.2 Riadiaca doska 21
• 9.3 Vodovodné potrubie 26

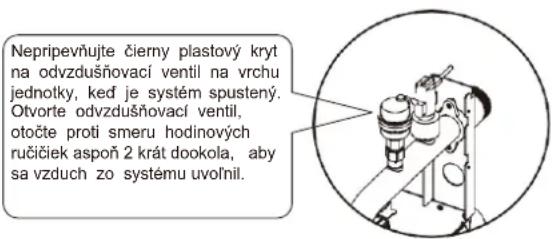

• 9.4 Naplnenie vodou 29
• 9.5 Izolácia vodovodného potrubia 30
• 9.6 Zapojenie v terène 30

10 SPUSTENIE A KONFIGURÁCIA 43

• 10.1 Počiatočné spustenie pri nízkej vonkajšej okolitej teplote 43
• 10.2 Predprevádzková kontrola 43
• 10.3 Diagnostika zlyhania pri prvej inštalácii 43
• 10.4 Návod na inštaláciu 43
• 10.5 Nastavenie polí 45

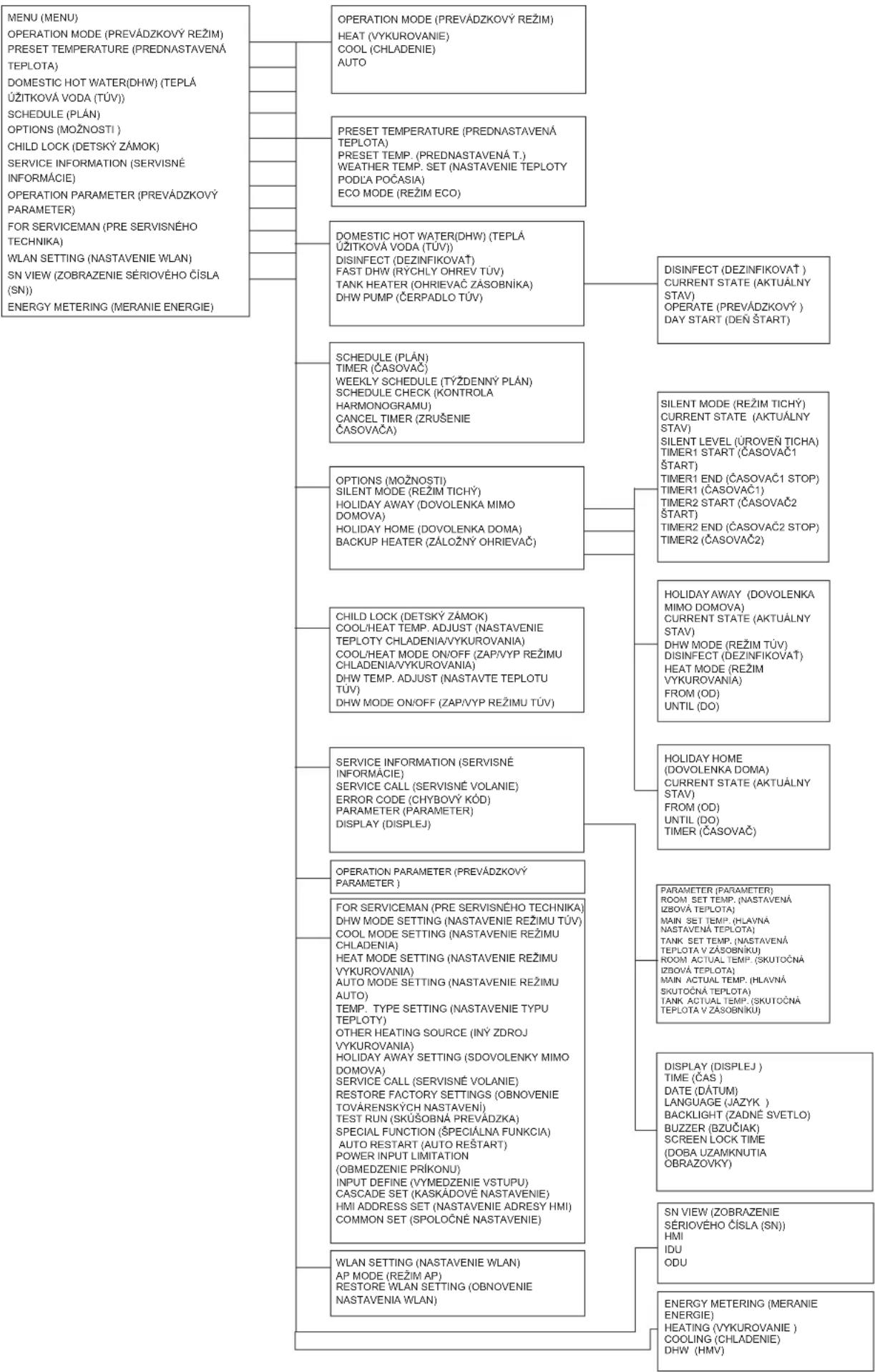

11 ŠTRUKTÚRY MENU: PREHL'AD 46

11.1 Nastavenie parametrov 48

12 ZÁVEREČNÉ KONTROLY A SKÚŠOBNÁ PREVÁDZKA 52

• 12.1 Záverečné kontroly 52

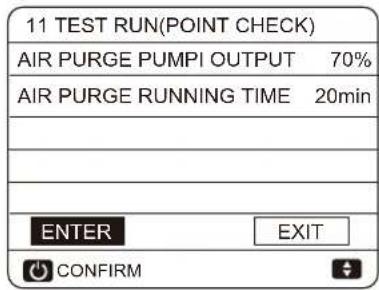

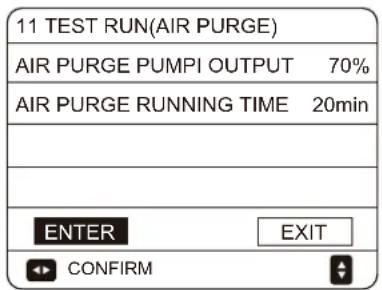

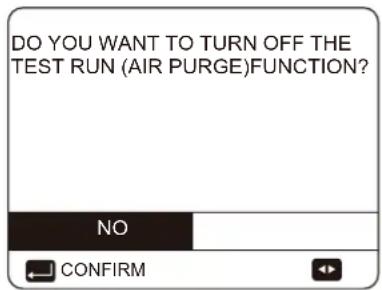

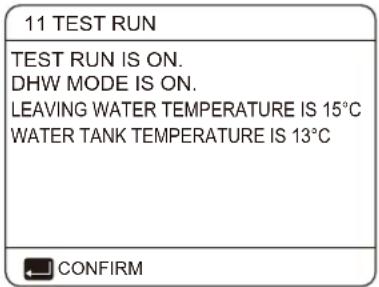

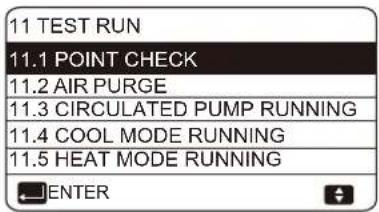

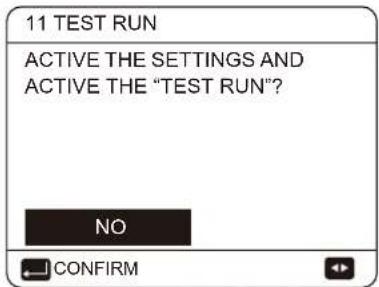

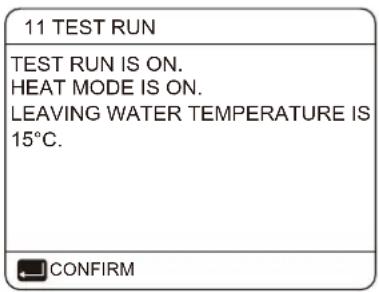

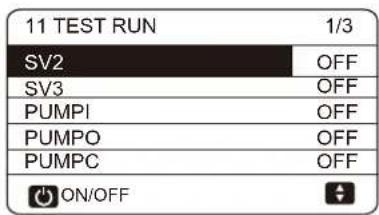

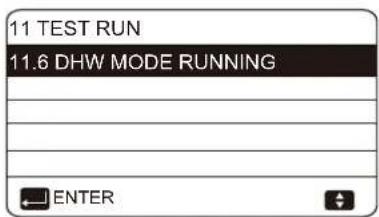

• 12.2 Spustenie skúšobnej prevádzky (manuálne) 52

13 ÚDRŽBA A SERVIS

53

14 RIEŠENIE PROBLÉMOV 54

• 14.1 Všeobecné pokyny 54
• 14.2 Bežné príznaky 55
• 14.3 Chybové kódy 57

15 TECHNICKÉ ŠPECIFIKÁCIE 59

• 15.1 Všeobecné 59
• 15.2 Elektrické špecifikácie 59

16 INFORMÁCIE O ÚDRŽBE ..60

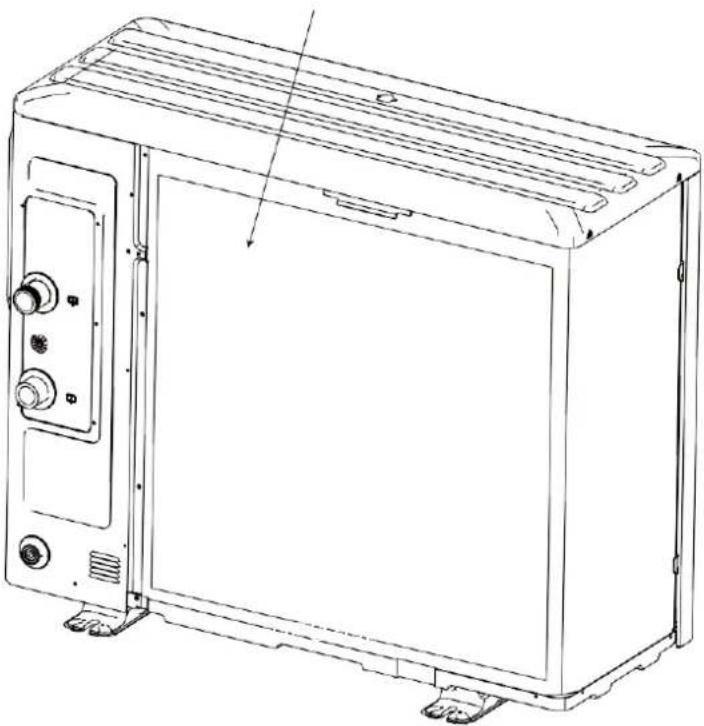

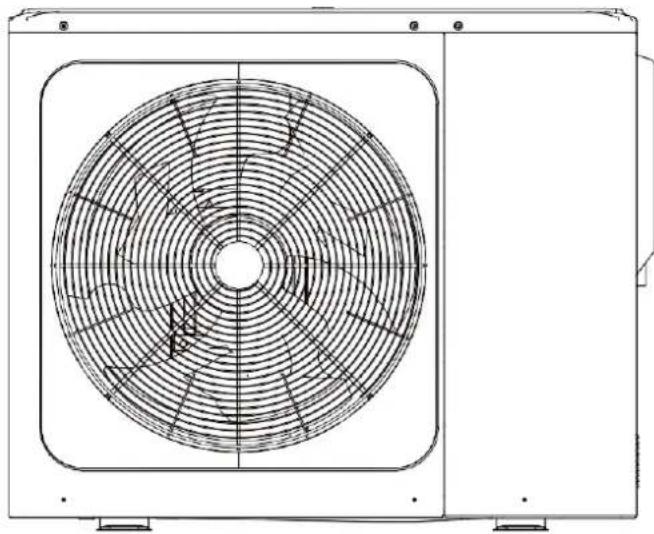

Po inštalácii, prosím, odstráňte vydutý kryt.

• Obrázok v tomto návode slúži iba pre ilustráciu, pozrite si, prosím, skutočný výrobok.
• Záložný ohrievač je možno prispôsobit' na mieru mimo jednotky v súlade s požiadavkami, čo zahrňa prípady 3kW(1-fázový), 4.5kW(1-fázový), 4.5kW(3-fázový), 6kW(3-fázový) a 9kW(3-fázový) (Pre podrobnejšie informácie si, prosím, prezrite NÁVOD NA INSTALÁCIU A OBSLUHU pre záložný ohrievač).
  • Záložný ohrievač (voliteľné) a tepelné čerpadlo sú napájané nezávisle.

Uvedené opatrenia sú rozdelené do nasledujúcich typov. Sú dosť dôležité, preto ich pozorne dodržiavajte. Význam symbolov NEBEZPEČENSTVO, VAROVANIE, VÝSTRAHA a UPOZORNENIE.

i INFORMÁCIA

• Pred inštaláciou si pozorne prečítajte tieto pokyny. Tento návod si uschovajte, zíde sa v prípade d'alšej potreby.
• Nesprávna inštalácia zariadenia alebo príslušenstva môže viest' k zásahu elektrickým prúdom, skratu, úniku kvapaliny, požiaru alebo iných poškodení zariadenia. Uistite sa, že používate iba príslušenstvo vyrobené dodávateľom, ktoré je špecificky navrhnuté pre zariadenie a zaistite, aby vám bola inštalácia vykonaná profesionálom.
• Všetky činnosti opísané v tomto návode musia byť vykonávané technikom s licenciou. Ulistite sa, že počas inštalácie jednotky alebo vykonávaní činností spojených s údržbou používate adekvátnu osobnú ochrannú výbavu, ako sú rukavice a bezpečnostné okuliare.
  • V prípade potreby d'alšej pomoci, kontaktujte vášho predajcu.

Výstraha: riziko požiaru/ horľavé materiály

VAROVANIE

Obsluha musí byť vykonávaná len podľa odporúčaní výrobcu zariadenia. Údržba a opravy vyžadujúce asistenciu iného kvalifikovaného personálu musia byť vykonávané pod dohlľadom osoby kompetentnej pre používanie horľavého chladiva.

NEBEZPECENSTVO

Označuje bezprostrednú hrozbu nebezpečnej situácie, ktorá bude mať za následok smrt alebo vážne poranenie, ak sa jej nezabrání.

VAROVANIE

Označuje potencionálne nebezpečnú situáciu, ktorej dôsledkom môže byt' smrt' alebo vážne poranenie, ak sa jej nezabrání.

VÝSTRAHA

Označuje potencionálne nebezpečnú situáciu, ktorá môže spôsobit menšie alebo stredné poranenie, ak sa jej nezabráni. Používa sa tiež na varovanie pred použitím nebezpečných praktík.

UPOZORNENIE

Označuje situáciu, ktorá by mohla viest' len k náhodnému poškodeniu zariadenia alebo majetku.

Vysvetlenie k symbolom zobrazených na jednotke

	VAROVANIE	Tento symbol ukazuje, že toto zariadenie používa horľavé chladivo. Ak dôjde k úniku chladiva a vystaveniu vonkajšiemu zdroju vznietenia, hrozí nebezpečenstvo požiaru.
	VÝSTRAHA	Tento symbol poukazuje, že by sa mal návod na inštaláciu čítať pozorne.
	VÝSTRAHA	Tento symbol znázorňuje, že by mal servisný personál s týmto zariadením narábať presne podľa pokynov v návode na inštaláciu.
	VÝSTRAHA	Tento symbol znázorňuje, že informácie sú dostupné, napr. v návode na obsluhu alebo návode na inštaláciu.

NEBEZPEČENSTVO

• Pred dotykom častí elektrického terminálu vypnite vypínač pre napájanie.
- Ked' sa odstránia servisné panely, l'ahko sa môžete dotknút' častí pod napätím.
- Nikdy nenechávajte jednotku počas inštalácie alebo obsluhy bez dozoru, ked je servisný panel odstránený.
- Počas prevádzky a bezprostredne po nej sa nikdy nedotýkajte vodovodného potrubia, keďže môže byť horúce a spôsobít vám tak popálenie vašich rúk. Aby sa predišlo zraneniu, doprajte potrubiu čas potrebný na navrátenie sa do normálnej teploty alebo sa uistite, že máte nasadené ochranné rukavice.
- Nedotýkajte sa žiadneho spínača vlhkými rukami. Dotknutie sa spínača vlhkými rukami môže spôsobit zásah elektrickým prúdom.
• Pred dotykom elektrických častí vypnite všetky používané napájania pre jednotku.

VAROVANIE

• Roztrhajle a vyhodlte všetky plastové obalové vrecká, aby sa s nimi deti nehrali. Deti, ktoré sa hrajú s plastovými vreckami, sú tak vystavené nebezpečenstvu smrti udusením.
• Obalové komponenty, ako sú klince a iné kovové alebo drevené časti, ktoré by mohli spôsobit' zranenie, bezpečne zlikvidujte.
• Požiadajte vášho predajcu alebo kvalifikovaný personal, aby vykonali inštalačné práce v súlade s týmto návodom. Neinštalujte jednotku samy. Nesprávna inštalácia môže viest' k úniku vody, zásahu elektrickým průdom alebo požiaru.
• Uistite sa, že pre inštalačné práce používate iba určené príslušenstvo a diely. Porušenie požiadavky na použitie určených dielov môže viest'k úniku vody, zásahu elektrickým prúdom, požiaru alebo spadnutie jednotky z jej podpery.
• Jednotku nainštalujte na základňu, ktorá môže vydržať jej váhu. Nedostatočná fyzická sila môže spôsobit' pád jednotky i možné zranenie.
• Uvedené inštalačné práce vykonávajte s plným ohľadom na možnosť silného vetra, hurikánu alebo zemetrasenia. Nesprávne inštalačné práce môžu spôsobit nehody z dôvodu pádu zariadenia.
• Uistite sa, že sú věstky elektroinštalačné práce vykonávané kvalifikovaným personálom podľa miestnych zákonov a predpisov i tohlo návodu, a to použitím samostatlného el. obvodu. Nedostatočná kapacita napájacieho obvodu alebo nevhodná elektrická zostava mózu viest’ k zásahu elektrickým průdom alebo poziaru.
• Uistite sa, že sa nainštaluje prerušovač obvodu pre zlyhanie uzemnenia podľa miestnych zákonov a predpisov. Nedodržanie požiadavky na inštaláciu prerušovača obvodu pre zlyhanie uzemnenia môže viest’ k zásahu elektrickým prúdom alebo požiaru.
• Ulistite sa, že je všetko elektroinštalačne vedenie zabezpečené. Použite na to určenú elektrokabeláz a zaistite, aby boli koncové spojky alebo vodiče chránené pred vodou a dálšími nepriaznivými vonkajšími silami. Nedostatočné spojenie alebo pripevnenie môže spôsobil' požiar.
• Pri elektrickom zapájaní napájacieho zdroja vytvarujte vodiče tak, aby sa dal predný panel bezpečne pripevnit'. Ak predný panel nie je na svojom mieste, mohlo by to spôsobit' prehriatie terminálov, zásah elektrickým prúdom a požiar.
• Po dokončení inštalačných prác skontrolujte, že nedochádza k žiadnemu úniku chladiva.
• Nikdy sa priamo nedotýkajte žiadneho vytekajúceho chladiva, mohlo by vám to spôsobitť tažké omrzliny. Počas prevádzky a bezprostredne po nej sa nikdy nedotýkajte potrubia pre chladivo, keďže potrubie môže byť bud’ horúce alebo studené v závislosti od stavu chladiva prúdiaceho cez potrubie pre chladivo, kompresora a ostatných častí chladiaceho cyklu. Pri dotyku s potrubím pre chladivo môže dójst k popáleniu alebo omrzinám. Aby sa predišlo zraneniu, doprajte potrubiu čas potrebný na navrátenie sa do normálnej teploty, alebo ak sa ho už musíte dotknúť, uistite sa, že máte nasadené ochranné rukavice.
• Počas prevádzky a bezprostredne po nej sa nedotýkajte vnútorných častí (čerpadla, záložného ohrievača, atd.). Dotykom s vnútornými častami može dôjšť k popáleninám. Aby sa predišlo zraneniu, doprajte vnútorným častiam čas potrebný na navrálenie sa do normálnej teploty, alebo ak sa ich už musíte dotknút, uistite sa, že máte nasadené ochranné rukavice.

⚠️ VÝSTRAHA

Jednotku uzemnite.
Hodnota uzemňovacieho odporu by mala odpovedat miestnym zákonom a predpisom.
- Uzemňovací vodič nepripájajte k plynovému alebo vodovodnému potrubiu, bleskozvodom alebo pozemnému vedeniu pre telefóny.
- Nedostatočné uzemnenie môže spôsobit' zásah elektrickým prúdom.

- Plynové potrubie : V prípade úniku plynu môže dôjst' k požiaru alebo výbuchu.

- Vodovodné potrubie : Tvrdé vinylové rúrky nezabezpečia efektívne uzemnenie.

- Bleskozvody alebo pozemné vedenie pre telefóny. : Elektrický prah sa môže pri údere bleskom abnormálne navýšit.

- Napájací kábel nainštalujte aspoň do vzdialenosti 3 stôp (1 meter) preč od televízorov a rádíl, aby sa tak predišlo rušeniu alebo hluku. (V závislosti od rádiových vín, vzdialenost' 3 stôp (1 meter) nemusí byť na eliminovanie hluku postačujúca.)

- Jednotku neumývajte. Mohlo by to spôsobíť zásah elektrickým průdom alebo požiar. Zariadenie musí byť nainštalované podľa národných predpisov pre elektroinštaláciu. Ak napájací kábel poškodený, musí byť vymenený od výrobcu, jeho servisného technika alebo podobne kvalifikovanej osoby, aby sa predišlo nebezpečenstvu.

- Jednotku neinštalujte na nasledujúcich miestach:

- Tam, kde sa vyskytuje zákal z ropy, olejnaté rozprašovanie alebo výpary. Mohlo by to spôsobit' zhoršenie stavu plastových častí a následne ich uvoľnenie alebo únik vody.

- Tam, kde dochádza k produkcii plynov vyvolávajúcich koróziu (ako je kyselina síričitá v plynnej podobe). Tam, kde by korózia medených rúrok potrubia alebo spájkovaných dielov mohla spôsobit' únik chladiva.

- Tam, kde sa nachádzajú stroje vyžarujúce elektromagnetické vlny. Elektromagnetické vlny môžu rušit' riadiaci systém a spôsobit' tak nesprávne fungovanie jednotky.

- Tam, kde môžu unikať horľavé plyny, kde vo vzduchu visia uhlíkové vlákna, alebo vznetlivý prach, alebo kde sa narába s prchavými horľavinami, ako sú riedidlá farieb alebo benzín. Tieto typy plynov môžu spôsobit’ požiar.

- Tam, kde sa v ovzduší nachádza vysoké množstvo soli, ako je to v blízkosti oceánu.

- Vo vozidlách alebo plavidlách.

- Tam, kde sú prítomné kyslé alebo alkalické výpary.

- Toto zariadenie môže byť používané deťmi staršími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnost’ami alebo s nedostatkom skúseností a znalostí, pokiaľ sú pod dohľadom alebo boli poučení o pokynoch pre používanie zariadenia bezpečným spôsobom a pochopili z toho plynúce nebezpečenstvo. Deti by sa s jednotkou nemali hrat. Čistenie a údržba by nemali byť vykonávané deťmi bez dozoru.

- Ak je napájací kábel poškodený, musí byť vymenený od výrobcu, jeho servisného technika alebo podobne kvalifikovanej osoby.

- LIKVIDÁCIA: Nelikvidujte tento výrobok ako netriedený komunálny odpad. Separátny zber takéhoto odpadu je pre špeciálne spracovanie nevyhnutný. Nelikvidujte elektrické zariadenia ako komunálny odpad, využite separátne zberné zariadenia. Pre informácie o dostupnosti zberných systémov kontaktujte miestne úrady. Ak sa zbavuje elektrických zariadení na skládkach a smetiskách, do podzemných vôd môžu vytekat nebezpečné látky a dostať sa tak do potravinového reťazca, čo poškodzuje vaše zdravie a blaho.

- Elektroinštalácia musí byť vykonávaná profesionálnymi technikmi v súlade s národnými predpismi pre elektroinštaláciu a touto schémou el. zapojenia. Zariadenie pre odpájanie vo všetkých póloch, ktoré má aspoň 3mm rozdeľovacie medzery vo všetkých póloch a prúdový chránič (RCD) s menovitým zvyškovým prúdom nepresahujúcim 30mA musia byť pripojené k pevnej elektroinštalácii podľa národných pravidiel.

- Pred elektroinštaláciou/rozvodom potrubia sa presvedčte o bezpečnosti miesta pre inštaláciu (steny, podlaha, atd.), aby bolo bez skrytých nástrah, ako sú voda, elektrina a plyn.

- Pred inštaláciou si preverte, či napájací zdroj používateľa splňa požiadavky jednotky pre elektrickú inštaláciu (vrátane spoľahlivého uzemnenia, možnosti úniku a elektrického zaťaženia pre daný priemer vodičov, atď.). Ak nie sú splnené požiadavky jednotky pre elektrickú inštaláciu, inštalácia výrobku je zakázaná, až kým sa výrobok neupraví.

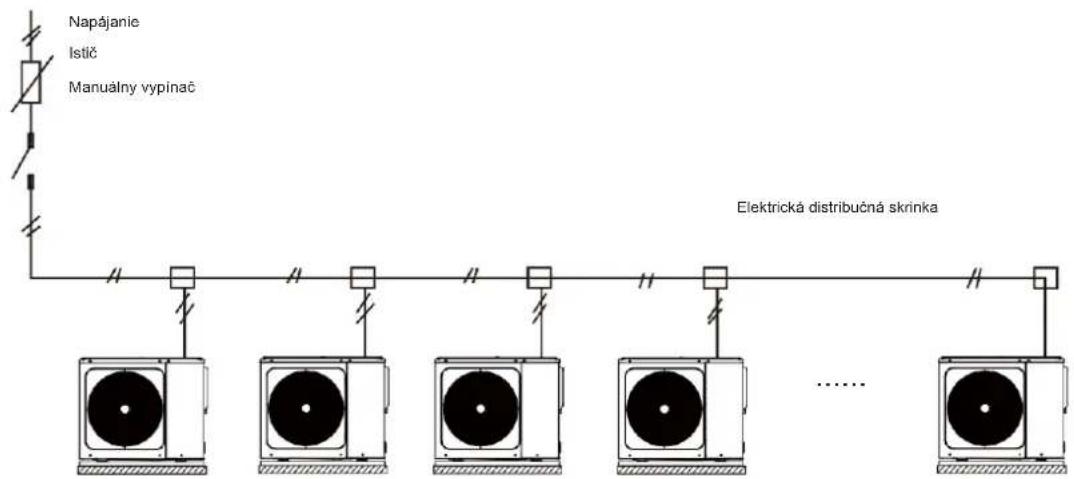

- Pri centralizovanej inštalácii viacerych klimatizačných jednotiek si, prosím, potvrďte vyrovnávaciu záťaž pre trojfázové pásmo napájania a to, že bude zabránené montáži viacerych jednotiek do rovnakej fázy trojfázového napájania.

Inštalácia výrobku by mala byť pevne zaistená. Ak je to nevyhnutné, podniknite posilňujúce opatrenia.

UPOZORNENIE

• O fluórovaných plynoch

- Táto klimatizačná jednotka obsahuje fluórované plyny. Konkrétne informácie o type a množstve plynu sa dozviete na príslušnom štítku samotnej jednotky. Musia byť dodržiavané národné predpisy týkajúce sa plynov.

- Inštaláciu, servis, údržbu a opravu jednotky musí vykonávať certifikovaný technik.

- Odinštalovanie výrobku a recykláciu musí vykonávat certifikovaný technik.

- Ak má jednotka nainštalovaný systém pre detekciu úniku, musí sa kontrolovať kvôli únikom najmenej každých 12 mesiacov. Ked' sa na jednotke prevádzajú kontroly úniku, odporúča sa viest' si náležité záznamy o všetkých kontrolách.

2 VŠEOBECNÝ ÚVOD

• Tieto jednotky sa využívajú jednak v aplikáciách pre vykurovanie a chladenie ako aj pre domáce zásobníky teplej vody. Možno ich kombinovať s jednotkami fan-coil, podlahovým vykurovaním, nízkoteplotnými vysoko účinnými radiátormi, zásobníkmi teplej úžitkovej vody a solárnymi súpravami, ktoré sú mimo zmluvy-nutné dodat’ pri inštalácií.
  • Káblový ovládač je dodávaný spolu s jednotkou.
• Záložný ohrievač (Volitelné) môže navýšť vykurovací výkon pri dosť nízkej vonkajšej teplote. Slúži tiež ako záložná služba pre prípad, že by došlo k nesprávnemu fungovaniu tepelného čerpadla alebo na zabránenie zamízania vonkajšieho vodovodného potrubia.

UPOZORNENIE

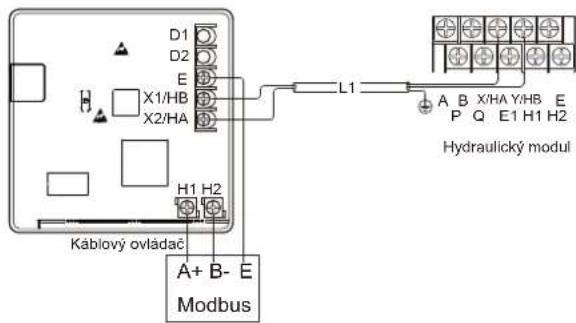

• Maximálna dĺžka komunikačných káblov medzi jednotkou a ovládačom je 50 m.
• Napájacie káble a komunikačné káble musia byť rozvrhnuté oddelene, nesmú sa umiestniť do rovnakej trubice. V opačnom prípade môže dôjst k elektromagnetickému rušeniu. Napájacie káble a komunikačné káble by nemali príst do kontaktu s potrubím pre chladivo, aby sa zabránilo poškodeniu vedenia vysokoteplotným potrubím. Komunikačné káble musia využívať tienené vedenia.
• Vrátane PQE vedenia z vnútornej do vonkajšej jednotky, HA a HB vedenia z vnútornej jednotky do ovládača.

Vzt'ah medzi výkonom (zat'ažením) a okolitou teplotou

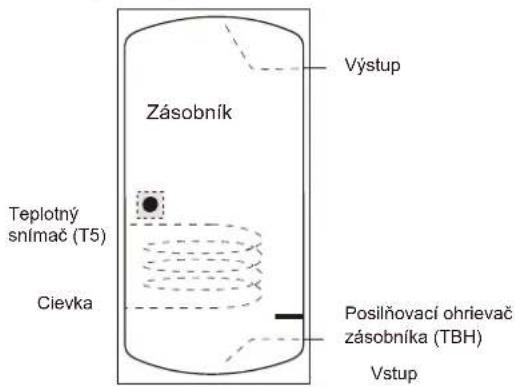

Zásobník teplej úžitkovej vody (mimo zmluvy-nutné dodat' pri inštalácii)

Na jednotku môže byť napojený zásobník teplej úžitkovej vody (s alebo bez posilňovacieho ohrievača).

Požiadavka na zásobník sa liši pre rôzne jednotky a rôzny materiál tepelného výmenníka.

Posilňovací ohrievač by sa mal nainštalovať pod snímačom teploty (T5).

Tepelný výmenník (cievka) by sa mal nainštalovať pod snímačom teploty.

Dížka potrubia medzi vonkajšou jednotkou a zásobníkom by mala byt' menšia ako 5 metrov.

Model		6	8~10	12~16
Objem zásobníka/L	Odporúčané	100~250	150~300	200~500
Plocha výmeny tepla/m2 (cievka z nerezovej ocele)	Minimum	1.4	1.4	1.6
Plocha výmeny tepla/m2 (smaltovaná cievka)	Minimum	2.0	2.0	2.5

Izbový termostat (mimo zmluvy-nutné dodat' pri inštalácii)

Na jednotku môže byť napojený izbový termostat (pri výbere miesta inštalácie by mal byť izbový termostat udržiavaný preč od tepelného zdroja).

Solárna sada pre zásobník teplej úžitkovej vody (mimo zmluvy-nutné dodat pri inštalácii) Volitelná solárna sa môže byť napojená na jednotku.

Prevádzkový rozsah

Výstupná voda (Režim vykurovanie)		+15 ~ +65 C
Výstupná voda (Režim chladenie)		+5 ~ +25 C
Teplá úžitková voda (TÚV, DHW)		+15~ +60 C
Okolitá teplota		-25 ~ +43 C
Tlak vody		0.1~0.3MPa
Prietok vody	6	0.40~1.25m3/h
	8	0.40~1.65m3/h
	10	0.40~2.10m3/h
	12	0.70~2.50m3/h
	14	0.70~2.75m3/h
	16	0.70~3.00m3/h

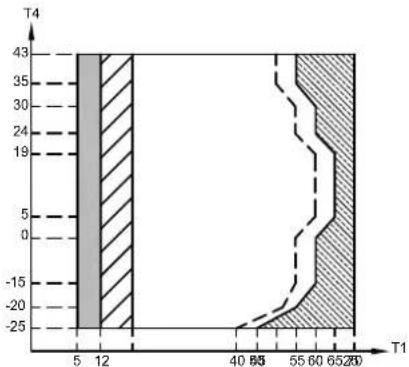

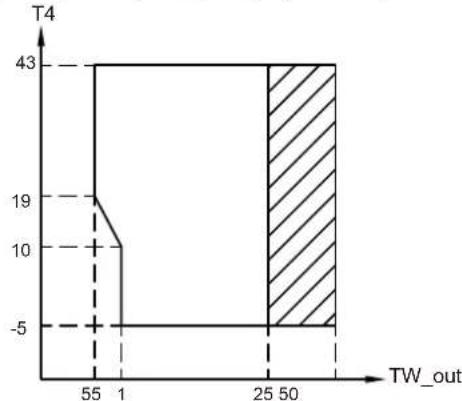

V režime chladenia je rozsah teploty prietokovej vody (TW_out) pri rôznych vonkajších teplotách(T4) znázornený nižšie:

Prevádzkový rozsah pri tepelnom čerpadle s možným obmedzením a ochranou.

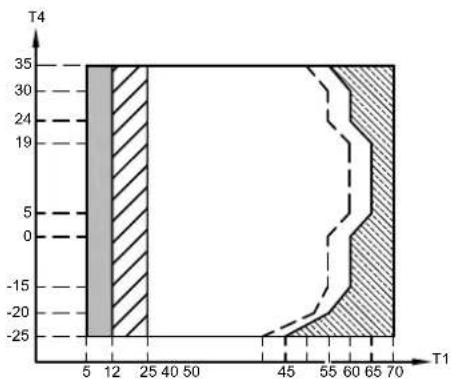

V režime vykurovanie je rozsah teploty prietokovej vody (T1) pri rôznych vonkajších teplotách (T4) znázomený nižšie:

Ak je nastavenie IBH/AHS platné, zapne sa iba IBH/AHS; Ak je nastavenie IBH/AHS neplatné, zapne sa iba tepelné čerpadlo, počas prevádzky tepelného čerpadla sa môže vyskytnúť obmedzenie a ochrana.

Prevádzkový rozsah pri tepelnom čerpadle s možným obmedzením a ochranou.

Tepelné čerpadlo sa vypne, zapne sa iba IBH/AHS.(IBH môže zohriat' teplotu vody až do 65°C, AHS môže zohriat' teplotu vody až do 70°C) Maximálna hranica teploty vstupnej vody pre prevádzku tepelného čerpadla.

V režime TÚV (DHW) je teplota prietokovej vody (T1) pri rôznych vonkajších teplotách (T4) znázornená nižšie:

Ak je nastavenie IBH/AHS platné, zapne sa iba IBH/AHS; Ak je nastavenie IBH/AHS neplatné, zapne sa iba tepelné čerpadlo, počas prevádzky tepelného čerpadla sa môže vyskytnúť obmedzenie a ochrana.

Prevádzkový rozsah pri tepelnom čerpadle s možným obmedzením a ochranou.

Tepelné čerpadlo sa vypne, zapne sa lba IBH/AHS.IBH môže zohriat teplotu vody až do 65°C, AHS môže zohriat teplotu vody až do 70°C. Maximálna hranica teploty vstupnej vody pre prevádzku tepelného čerpadla.

3 PRÍSLUŠENSTVO

3.1 Príslušenstvo dodávané s jednotkou

Montážny materiál
Názov Tvar		Počet
Návod na inštaláciu a obsluhu (táto príručka)		1
Technické údaje na karte výrobku	[60W4]	1
Filter v tvare Y		1
Káblový ovládač 1
Snímač (10m) pre Tbt (alebo Tw2 alebo Tsolar alebo T5)		1
Suchá hadica 1
Energetický štítok 1	[XDZ8]
Odpovedajúce siet'ové vodiče		1
Ochranný uholník		1

Dostupné príslušenstvo si prezrite v katalógu Olimpia.

4 PRED INŠTALÁCIOU

Pred inštaláciou

Nezabudnite si skontrolovať označenie modelu a sériové číslo.

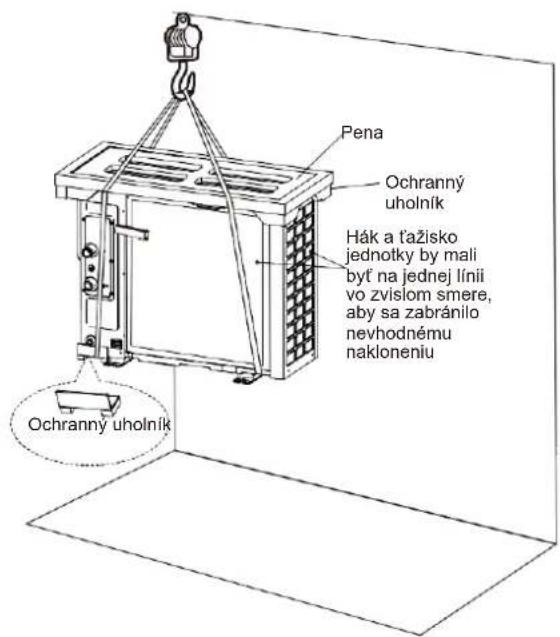

Preprava

Vzhľadom na pomerne veľké rozmery a veľkú váhu by sa jednotka mala zdvlhať iba pomocou zdvlhacích nástrojov s popruhmi. Prosím, prezrite si nasledujúci obrázok.

Pena Ochranný uholník Hák a t'ážisko jednotky by mali byť na jednej línii vo zvislom smere, aby sa zabránilo nevhodnému nakloneniu Ochranný uholník

VÝSTRAHA

• Aby nedošlo k zraneniu, nedotýkajte sa na jednotke prívodu vzduchu ani hliníkových rebier.
• Aby nedoslo k poškodeniu, nepouživajte rukoväte na mriežke ventilátora.
• Vrchná čast' jednotky je t'azká! Zabráňte pádu jednotky v dôsledku nevhodného naklonenia počas manipulácie.

(jednotka:mm)

Model A B	C
2006/8/10	350	355	285
12/14/16	540	390	255
12T/14T/16T	500	400	275

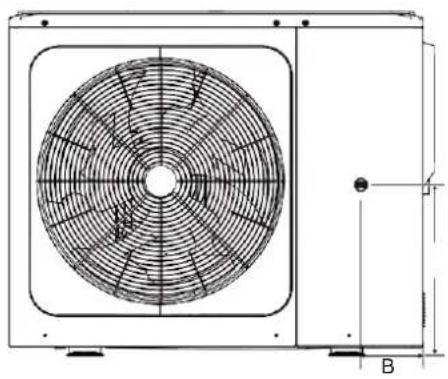

Pozíciu t'ažiska pre rôzne jednotky si môžete prezriet na obrázku nižšie.

A A C

Tento výrobok obsahuje fluórované plyny, čo je zakázané vypúšťať do ovzdušia.

Typ chladiva: R32; Objem GWP: 675.

GWP=Potencial globalneho otepřovania (Global Warming Potential)

Model	Objem chladiva v jednotke napineny z vyroby
	Chladivo/kg	Tona ekvivalentu CO2
6	1.25	0.85
8	1.25	0.85
10	1.25	0.85
12	1.80	1.22
14	1.80	1.22
16	1.80	1.22

VÝSTRAHA

• Frekvencia kontrol úniku chladiva

• Pre jednotku, ktorá obsahuje fluórované skleníkové plyny v množstvách ekvivalentu CO2 rovných alebo vyšších ako 5 tón, ale zároveň v množstvách ekvivalentu CO2 menších ako 50 tón, kontrola minimálne každých 12 mesiacov, alebo kde je nainštalovaný systém na detekciu úniku, minimálne každých 24 mesiacov.

• Pre jednotku, ktorá obsahuje fluórované skleníkové plyny v množstvách ekvivalentu CO2 rovných alebo vyšších ako 50 tón, ale zároveň v množstvách ekvivalentu CO2 menších ako 500 tón, kontrola minimálne každých 6 mesiacov, alebo kde je nainštalovaný systém na detekciu úniku, minimálne každých 12 mesiacov.

• Pre jednotku, ktorá obsahuje fluórované skleníkové plyny v množstvách ekvivalentu CO2 rovných alebo vyšších ako 500 tón, kontrola minimálne každé 3 mesiace, alebo kde je nainštalovaný systém na detekciu úniku, minimálne každých 6 mesiacov.

- Táto klimatizačná jednotka je hermeticky uzavreté zariadenie, ktoré obsahuje fluórované skleníkové plyny.

- Vykonávať inštaláciu, prevádzku a údržbu je dovolené iba kvalifikovanej osobe.

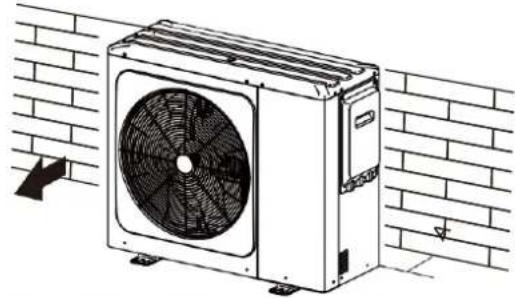

6 MIESTO INŠTALÁCIE

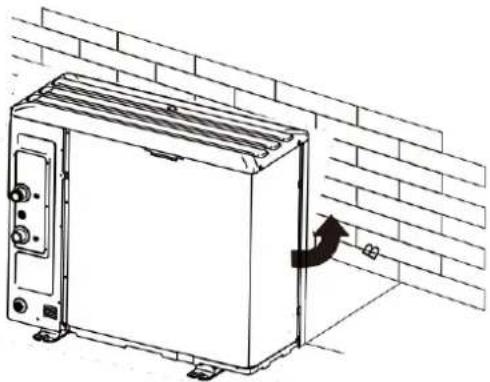

⚠️VAROVANIE

- Jednotka obsahuje horľavé chladivo, a preto by mala byť nainštalovaná na dobre ventilovanom mieste. Ak je jednotka inštalovaná vnútri, v súlade s normou EN378 musí byť doplnená o doplnkové zariadenie na detekciu chladiva a ventilačné zariadenie. Ulistite sa, že ste zavedli adekvátne opatrenia, aby sa predišlo využívaniu jednotky malými zvieratami ako úkryt.

- Malé zvieratá môžu pri kontakte s elektrickými dielmi zapričiniť nesprávne fungovanie jednotky, dymenie alebo požiar. Prosím, inštruujte zákazníka, aby udržoval priestor okolo jednotky čistý.

- Vyberte miesto inštalácie, ktoré splňa nasledujúce podmienky a ktoré zákazník odsúhlasil.

• Miesta, ktoré sú dobré vetrané.
- Miesta, kde jednotka nebude rušit' okolitých susedov.
- Bezpečné miesta, ktoré unesú váhu jednotky a vibrácie, a kde jednotka môže byť nainštalovaná na rovnom povrchu.
- Miesta, kde nie je možnosť stretu s horľavým plynom alebo úniku látky z výrobku.
• Zariadenie nie je určené, aby sa používalo v atmosfére s potencionálnou hrozbou výbuchu.
- Miesta, na których sa dá dobre zabezpečit priestor na obsluhu.
- Miesta, kde dížka potrubia a vedenia pre jednotku zapadajú do povoleného rozsahu.
- Miesta, na ktorých únik vody z jednotky nemôže spôsobit' škodu v lokalite (napr. pre prípad, že by sa zablokovalo odtokové potrubie).
• Miesta, kde sa dá čo najlepšie vyhnút' pred daždom.
- Neinštalujte jednotku na miestach, ktoré sú často využívané ako pracovný priestor. V prípade stavebných prác (napr. brúsenie atd.), keď sa tvorí veľa prachu, musí byť jednotka prikrytá.
* Na vrch jednotky (na vrchný kryt) neklad'te žiadne predmety alebo zariadenia.
* Nešplhajte sa, nesadajte ani nestavajte na vrch jednotky.
* Uistite sa, že boli uplatnené dostatočné opatrenia pre prípad úniku chladiva v súlade s príslušnými miestnymi zákonmi a predpismi.
- Neinštalujte jednotku v blízkosti mora alebo kde sa nachádza plyn spôsobujúci koróziu.

- Ked' inštalujete jednotku na mieste vystavenom silnému vetru, venujte zvýšenú pozornosť nasledovnému.

• Silné vetry o sile 5 m/s alebo viac fúkajúce oproti výstupu vzduchu z jednotky spôsobujú skrat (nasávanie vypúšťajúceho vzduchu), čo môže mať nasledujúce dôsledky:
  * Zhoršenie prevádzkového výkonu.
• Časté zrýchľovanie zmrazovania v prevádzke vykurovania.
  . Prerušenie prevádzky kvôli nárastu vysokého tlaku.
• Ked na prednú stranu jednotky nepretržite fúka silný vietor, ventilátor môže začat' rotovať vel'mi rýchlo, až kým sa nezlomí.

Za normálnych podmienok sa t riad'te pri inštalácii podl'a obrázkov nižšie:

V prípade silného vetra a ked' je možné predpoveda jeho smer sa pri inštalácii jednotky riadťe obrázkami nižšie (ktorýkoľvek je OK):

Otočte stranu s výstupom vzduchu ku stene budovy plotu alebo clony.

Uistite sa, že je tam pre inštaláciu jednotky dost priestoru.

• Okolo zakladu pripravte odtokovy kanal na odvadzanie odtokovej vody z okolia jednotky.
• Ak voda z jednotky neodteká l'ahko, namontujte jednotku na základ z betónových blokov a pod. (Výška základu by mala byť približne okolo 100 mm (3.93 palca).
• Ak jednotku inštalujete do konštrukcie, prosím, namontujte na spodnej strane jednotky vodotesnú dosku (okolo 100 mm), aby sa zabránilo vstupu vody z nižšej strany.
• Ak inštalujete jednotku na miesto vystavované častému výskytu snehu,9> zamerajte sa špeciálne na vyvýšenie základu tak vysoko, ako je to možné.

- Ak jednotku inštalujete na konštrukciu budovy, prosím, namontujte vodotesný podstavec (mimo zmluvy-nutné dodat' pri inštalácii) (okolo 100mm, na spodnú stranu jednotky), aby sa predišlo odkvapkávaniu odlokovej vody. (Pozri obrázok vpravo).

6.1 Výber umiestnenia v chladnom podnebí

Riad'te sa podľa pokynov "Manipulácia" v časti "4 PRED INSTALÁCIOU"

UPOZORNENIE

Ked prevádzkujete jednotku v chladnom podnebí, uistite sa, že nasledujete pokyny opísané nižšie.

• Aby sa zabránilo vystaveniu jednotky vetru, nainštalujte jednotku s jej nasávacou stranou otočenou k stene.
• Nikdy neinstalujte jednotku na mieste, kde by mohla byt nasávacia stena vystavená priamo vetru.
• Aby sa zabránilo vystaveniu vetru, na strane jednotky s výstupom vzduchu nainštalujte tlmiacu dosku.

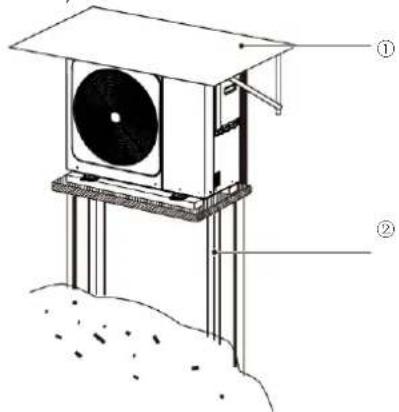

• V oblastiach so silným snežením je veľmi dôležité zvolit miesto pre inštaláciu tam, kde sneh nebude ovplyvňovalč činnosť jednotky. Kde je možnosť bočného sneženia zo strán, uistite sa, že cievka tepelného výmenníka nebude nijako dotknutá snehom (ak je to nevyhnutné, zostrojte bočný prístrešok).

① Zostrojte veľký prístrešok.
② Zostrojte podstavec.

Aby sa predišlo zaboreniu jednotky do snehu, nainštalujte jednotku od zeme dost' vysoko. (Výška podstavca musí byt' väčšia ako najväčšia výška snehu v historii lokality + 10cm alebo viac)

6.2 Výber umiestnenia pri priamom slnečnom svetle

Kedže je vonkajšia teplota meraná pomocou snímača okolitej teploty na jednotke, uistite sa, aby ste jednotku nainštalovali v tieni alebo pod prístreškom, aby sa zabránilo priamemu slnečnému svetlu, a aby jej chod neovplyňovalo slnečné teplo, v opačnom prípade bude jednotka muslet byt chránená.

7.2 Požiadavky na inštaláciu

• Skontrolujte pevnost' a úroveň podložia, kde sa inštaluje, aby počas prevádzky jednotka nespôsobovala vibrácie a hluk.
• Podla náčrtu základov na obrázku, upevníte jednotku bezpečne pomocou základových skrutiek (Pripravle si štyri sady rozperných skrutiek, každů o Φ10, matice a podložky, ktoré sú lahko dostupné na trhu.)
• Základové skrutky skrutkujte, pokým ich dlžka od povrchu základu nebude 20 mm.

(jednotka: mm) Φ10 rozperná skrutka Gumená rohož odolná proti nárazom Pevný podklad alebo krytina ≥ 80 ≥ 100 Betónový základ h≥100mm

7.3 Poloha vypúšťacieho otvoru

Vypúšťací otvor Vypúšťací otvor je pokrytý gumovou zátkou. Ak malý vypúšťací otvor nemóže vyhovieť požiadavkám na odvodňovanie, v rovnakom čase môže byť naraz použitý aj veľký vypúšťací otvor.

7.4 Požiadavky na priestor pre obsluhu

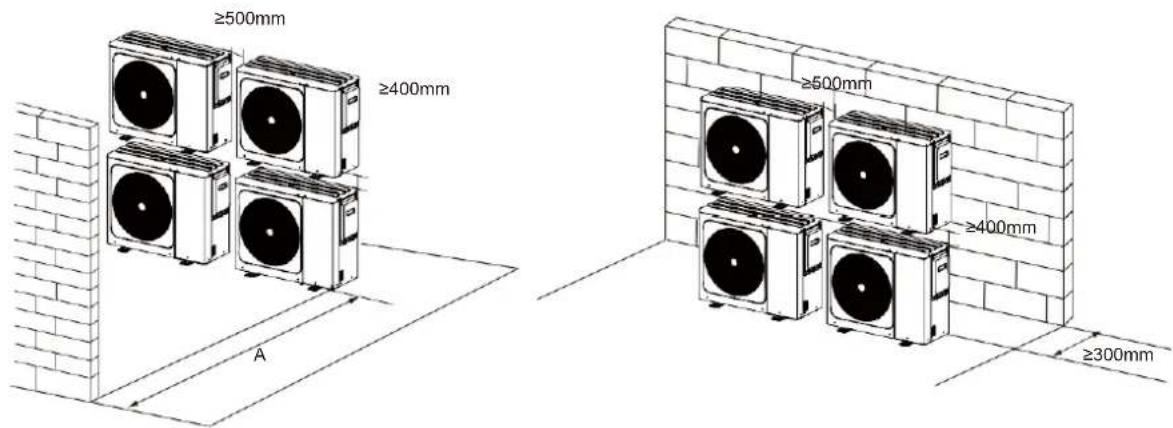

7.4.1 V prípade stohovej-poschodovej inštalácie

1) V prípade, že sa prekážky nachádzajú pred stranou s výstupom vzduchu. 2) V prípade, že sa prekážky nachádzajú pred stranou so vstupom vzduchu.

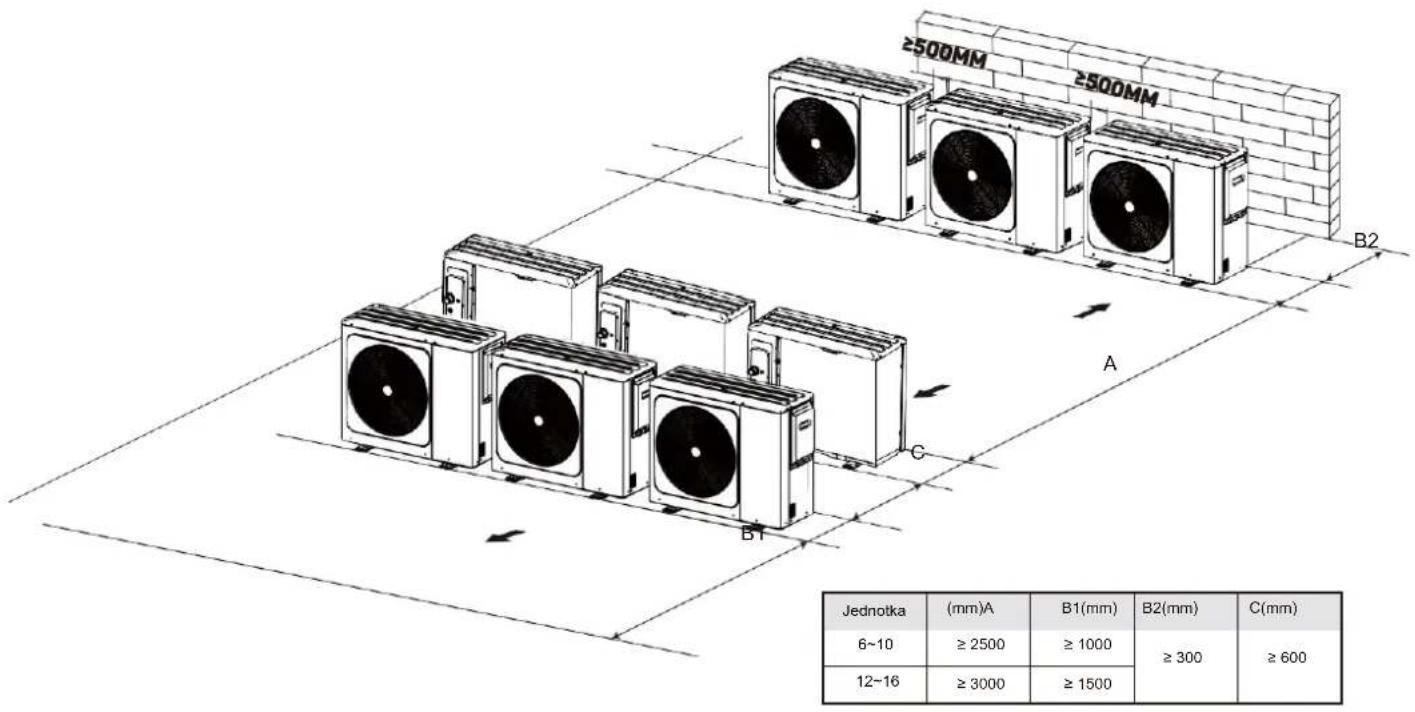

7.4.2 V prípade viacradovej inštalácie (používa sa na vrchu strechy, atd.)

V prípade inštalácie viacerých jednotiek v rade spájaných bočne.

≥500MM ≥500MM B2 A C B1 Jednotka (mm)A B1(mm) B2(mm) C(mm) 6~10 ≥ 2500 ≥ 1000 ≥ 300 ≥ 600 12~16 ≥ 3000 ≥ 1500

Jednotka	(mm)A	B1(mm)	B2(mm)	C(mm)
6~10	≥ 2500	≥ 1000	≥ 300	≥ 600
12~16	≥ 3000	≥ 1500

8 TYPICKÉ APLIKÁCIE

Nižšie uvedené príklady aplikácií slúžia len pre ilustráciu.

8.1 Aplikácia 1

Kód	Montážna jednotka	Kód	Montážna jednotka
1	Hlavná jednotka	11	Zásobník teplej úžitkovej vody (mimo zmluvy-nutné dodat' pri inštalácii)
2	Používatel'ské rozhranie	11.1	TBH: Posilňovací ohrievač zásobníka teplej úžitkovej vody (mimo zmluvy-nutné dodat' pri inštalácii)
3	SV1:3-cestný ventil (mimo zmluvy-nutné dodat' pri inštalácii)	11.2	Cievka 1, výmenník tepla pre tepelné čerpadlo
4	Vyrovnávací zásobník (mimo zmluvy-nutné dodat' pri inštalácii)	11.3	Cievka 2, výmenník tepla pre solárnu energiu
4.1	Automatický odvzdušňovací ventil	12	Filter (Príslušenstvo)
4.2	Odvodňovací ventil	13	Kontrolný ventil (mimo zmluvy-nutné dodat' pri inštalácii)
4.3	Tbt: Horný snímač teploty vyrovnávacieho zásobníka (Voliteľné )	14	Uzatvárací ventil (mimo zmluvy-nutné dodat' pri inštalácii)
5	P_o: Vonkajšie obehové čerpadlo (mimo zmluvy-nutné dodat' pri inštalácii)	15	Plniaci ventil (mimo zmluvy-nutné dodat' pri inštalácii)
6	P_s: Solárne čerpadlo (mimo zmluvy-nutné dodat' pri inštalácii)	16	Odvodňovací ventil (mimo zmluvy-nutné dodat' pri inštalácii)
6.1	Tsolar: Solárny snímač teploty (Voliteľné)	17	Prívodné potrubie vody z vodovodu (mimo zmluvy-nutné dodat' pri inštalácii)
6.2	Solárny panel (mimo zmluvy-nutné dodat' pri inštalácii)	18	Kohútik na teplú vodu (mimo zmluvy-nutné dodat' pri inštalácii)
7	P_d: Potrubné čerpadlo TÚV (mimo zmluvy-nutné dodat' pri inštalácii)	19	Kolektor/rozvádzač (mimo zmluvy-nutné dodat' pri inštalácii)
8	T5: Snímač teploty úžitkovej vody v zásobníku (Príslušenstvo)	20	Obtokový ventil bypass (mimo zmluvy-nutné dodat' pri inštalácii)
9	T1: Snímač celkovej teploty prietokovej vody (Voliteľné)	FHL1...n	Slučka podlahového vykurovania (mimo zmluvy-nutné dodat' pri inštalácii)
10	Expanzná nádoba (mimo zmluvy-nutné dodat' pri inštalácii)	AHS	Pomocný zdroj tepla AHS (mimo zmluvy-nutné dodat' pri inštalácii)

- Priestorové vykurovanie

Signál ZAP/VYP (ON/OFF), prevádzkový režim a nastavenie teploty sa upravujú na používatel'skom rozhraní. P_o udržuje chod tak dlho, ako je jednotka zapnutá (ON) pre priestorové vykurovanie, SV1 ostáva vypnuté (OFF).

• Ohrev úžitkovej vody

Signál ZAP/VYP (ON/OFF) a cieľová teplota vody v zásobníku (T5S) sa nastavujú na používateľskom rozhraní. P_o prestane bežať na tak dlho, ako je jednotka zapnutá (ON) pre ohrev úžitkovej vody, SV1 ostáva zapnuté (ON).

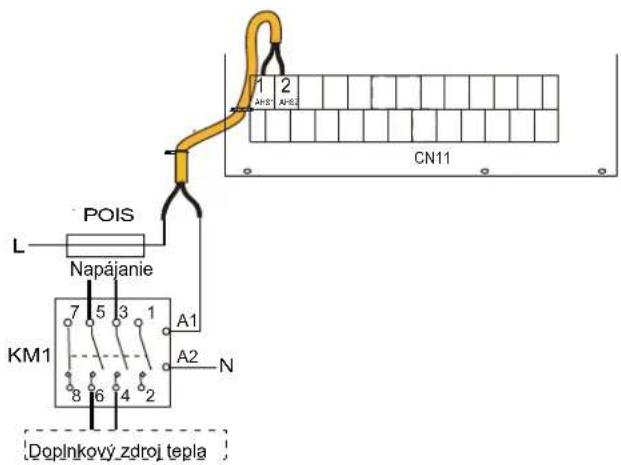

Funkcia AHS (pomocný zdroj tepla) sa nastavuje na použivatel'skom rozhraní. (Funkcia AHS môže byť nastavená ako platná alebo neplatná v položke "INÝ ZDROJ VYKUROVANIA (OTHER HEATING SOURCE)" v ponuke "PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN.)")

1) Ked' je AHS (pomocný zdroj tepla) nastavený ako platný pre režim vykurovania, funkciu AHS je možné zapnút nasledujúcimi spôsobmi:
a. Zapnite AHS cez funkciu ZADNÝ OHRIEVAČ (BACKHEATER) na používateľskom rozhraní,
b. AHS sa zapne automaticky, ak je počiatočná teplota vody príliš nízka alebo cieľová teplota vody je príliš vysoká pri nízkej okolitej teplote.
P_o udržuje chod tak dlho, ako je AHS zapnuté (ON), SV1 ostáva vypnuté (OFF).
2) Ked' je AHS (pomocný zdroj tepla) nastavený ako platný pre režim vykurovania a režim TÚV (DHW). V režime vykurovania je ovládanie AHS rovnaké ako v časti 1); V režime TÚV (DHW) sa funkcia AHS zapne automaticky, ak je počiatočná teplota úžitkovej vody T5 príliš nízka alebo cieľová teplota úžitkovej vody je príliš vysoká pri nízkej okolitej teplote. P_o prestane bežat', SV1 ostáva zapnuté (ON).
3) Ked' je AHS nastavené ako platné, na používateľskom rozhraní sa M1M2 môže nastaviť ako platné. V režime vykurovania sa funkcia AHS zapne, ak sa uzavrie suchý kontakt MIM2. Táto funkcia je neplatná v režime TÚV (DHW).

Funkcia TBH sa nastavuje na používatel'skom rozhraní. (Funkcia TBH môže byť nastavená ako platná alebo neplatná v položke "INÝ ZDROJ VYKUROVANIA (OTHER HEATING SOURCE)" v ponuke "PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN)")

1) Ked' je TBH nastavené ako platné, TBH sa môže na používatel'skom rozhraní zapnút pomocou funkcie OHRIEVAČ ZÁSOBNIKA (TANKHEATER); V režime TUV (DHW) sa funkcia TBH zapne automaticky, ak je počiatočná teplota úžitkovej vody T5 príliš nízka alebo cieľová teplota úžitkovej vody je príliš vysoká pri nízkej okolitej teplote.

2) Ked' je TBH nastavené ako platné, na používatel'skom rozhraní sa M1M2 môže nastavit' ako platné. Funkcia TBH zapne, ak sa uzavrie suchý kontakt MIM2.

• Ovládanie solárnej energie

Hydraulický modul rozpozná signál solárnej energie posúdením Tsolar alebo prijatím signálu SL1SL2 z používateľského rozhrania. Spôsob rozpoznávania možno nastavit' cez položku SOLÁRNY VSTUP (SOLAR INPUT) na používateľskom rozhraní.

1) Ked' je Tsolar nastavené ako platné, solárna energia zapne (ON), ked' bude Tsolar dostatočné vysoké, P_s začne bežat'; solárna energia vypne (OFF), ked' je Tsolar nízke, P_s ukončí chod.

2) Ked' je ovládanie SL1SL2 nastavené ako platné, solárna energia zapne (ON) po prijatí signálu solárnej sady z používateľského rozhrania, P_s spustí chod; bez signálu zo solárnej sady. olárna energia vypne (OFF), P_s prestane bežat'.

⚠️ VÝSTRAHA

Najvyššia teplota výstupnej vody môže dosahovat 70°C, dávajte si, prosím, pozor na popálenie.

UPOZORNENIE

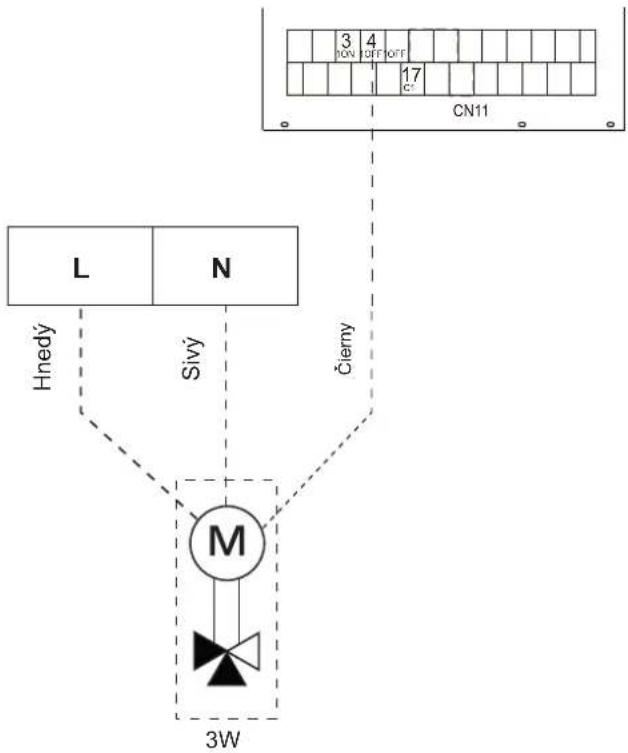

Ulistite sa, že sa (SV1) 3-cestný ventil namontuje správne. Pre podrobnejšie informácie si, prosím, prezrite kapitolu 9.6.6 " Pripojenie pre dalšie komponenty.

Pri extrémne nízkej okolitej teplote sa teplá úžitková voda ohrieva výlučne pomocou TBH, čo zaručí, že tepelné čerpadlo môže byt využívané pre priestorové vykurovanie v plnej miere.

Podrobné informácie pre konfiguráciu zásobníka teplej úžitkovej vody pre nízke vonkajšie teploty (T4DHWMIN) je možné nájsť v položke "NASTAVENIE REŽIMU TÚV (DHW MODE SETTING)" v ponuke "PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN)".

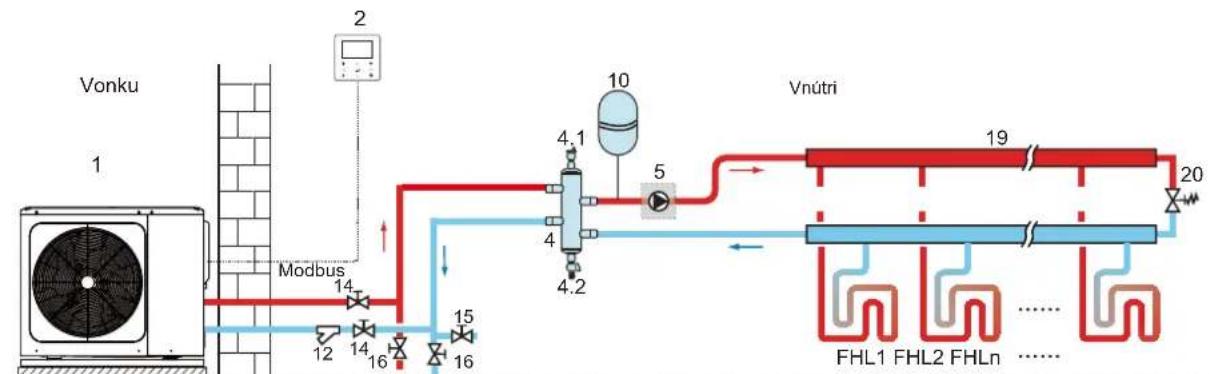

8.2 Aplikácia 2

Ovládanie IZBOVÉHO TERMOSTATU pre priestorové vykurovanie alebo chladenie je potrebné nastavit' na používatel'skom rozhraní. Možno ho nastavit' tromi spôsobmi: NASTAVIT REŽIM (MODE SET)/JEDNOZÓNA (ONE ZONE)/DVOJZÓNA (DOUBLE ZONE). Jednotku je možné pripojiť k nízkonapăťovému izbovému termostatu.

Kód	Montážna jednotka	Kód	Montážna jednotka
1	Hlavná jednotka	12
2	Použivateľské rozhranie	14	Uzatvárací ventil (mimo zmluvy-nutné dodat' pri inštalácii)
4	Vyrovnávací zásobník (mimo zmluvy-nutné dodat' pri inštalácii)	15	Plniaci ventil (mimo zmluvy-nutné dodat' pri inštalácii)
4.1	Automatický odvzdušňovací ventil	16	Odvodňovací ventil (mimo zmluvy-nutné dodat' pri inštalácii)
4.2	Odvodňovací ventil	19	Kolektor/rozvádzač (mimo zmluvy-nutné dodat' pri inštalácii)
5	P_o: Vonkajšie obehové čerpadlo (mimo zmluvy-nutné dodat' pri inštalácii)	RT	Nízkonapăťový izbový termostat (mimo zmluvy-nutné dodat' pri inštalácii)
10	Expanzná nádoba (mimo zmluvy-nutné dodat' pri inštalácii)	FHLn...1	Slučka podlahového vykurovania (mimo zmluvy-nutné dodat' pri inštalácii)

• Priestorové vykurovanie
Ovládanie jednozóny: ZAP/VYP (ON/OFF) jednotky je ovládané pomocou izbového termostalu, prevádzkový režim a teplota výstupnej vody sa nastavujú na používateľskom rozhraní. Systém je zapnutý (ON), keď je "H,L" termostatu zatvorený po dobu 15s. Ked' je "H,L" otvorený po dobu 15s, systém sa vypne (OFF).

- Operácie pre obehové čerpadlo

Ked' je systém zapnutý (ON), čo znamená, že "H,L" termostatu sa zatvárajú, P_o zažne bežať; Ked' je systém vypnutý (OFF), čo znamená, že "H,L" sa otvárajú, P_o prestane bežať.

Kód	Montážna jednotka	Kód	Montážna jednotka
1	Hlavná jednotka	15	Plniaci ventil (mimo zmluvy-nutné dodat' pri inštalácii)
2	Používateľské rozhranie	16	Odvodňovací ventil (mimo zmluvy-nutné dodat' pri inštalácii)
4	Vyrovnávací zásobník (mimo zmluvy-nutné dodat' pri inštalácii)	19	Kolektor/rozvádzač
4.1	Automatický odvzdusňovací ventil	20	Obtokový ventil bypass (mimo zmluvy-nutné dodat' pri inštalácii)
4.2	Odvodňovací ventil	22	SV2: 3-cestný ventil (mimo zmluvy-nutné dodat' pri inštalácii)
5	P_o: Vonkajšie obehové čerpadlo (mimo zmluvy-nutné dodat' pri inštalácii)	RT	Nízkonapăťový izbový termostat
10	Expanzná nádoba (mimo zmluvy-nutné dodat' pri inštalácii)	FHL1...n	Slučka podlahového vykurovania (mimo zmluvy-nutné dodat' pri inštalácii)
12	Filter (Príslušenstvo)	FCUn 1	Jednotka fancoil (mimo zmluvy-nutné dodat' pri inštalácii)
14	Uzatvárací ventil (mimo zmluvy-nutné dodat' pri inštalácii)

- Priestorové vykurovanie

Prevádzkový režim a ZAP/VYP (ON/OFFP) jednotky sa nastavia pomocou izbového termostatu, teplota vody sa nastavuje na používatelskom rozhraní. 1) Ked je "CL" zatvorený po dobu 15s, systém bude bežať podľa prioritného režimu nastaveného na používatelskom rozhraní.

2) Ked'je "CL" otvorený po dobu 15s a "HL" zatvára, C
3) Ked je "HL" termostatu otvorený po dobu 15s a "CL" otvára, systém sa vypne.
4) Ked' je "CL" termostatu otvorený po dobu 15s a "HL" otvára, systém vypne.

- Operácie obehového čerpadla a ventilu

1) Ked' je systém v režime chladenia, SV2 ostáva vypnuté (OFF), P_o začne bežat'.
2) Ked' je systém v režime vykurovania, SV2 ostáva zapnuté (ON), P_o spustí chod.

Priestorové vykurovanie

Zóna 1 môže bežat' v režime chladenia alebo režime vykurovania, zatal' čo zóna 2 môže bežat' iba v režime vykurovania; Prevádzkový režim a teplota vody sa nastavujú na používatel'skom rozhraní, ZAP/ VYP (ON/OFF) sa ovláda pomocou izbového termostatu. Pri inštalácii systému je potrebné pripojit' k termostatu v zóne1 iba terminály "H L", k termostatu v zóne2 je potrebné pripojit' iba terminály "C L".

1) Ked' je "HL" zalvorený po dobu 15s, zóne1 sa zapne (ON). Ked' je "HL" otvorený po dobu 15s, zóna1 sa vypne (OFF).
2) Ked' je "CL" zatvorený po dobu 15s, zóna2 sa zapne (ON). Ked' je "CL" otvorený po dobu 15s, zóna2 sa vypne (OFF).

Operácie obehového čerpadla a ventilu

Ked' je zóna 1 zapnutá (ON), P_ o začne pracovať; Ak je zóna 1 vypnutá (OFF), P_ o prestane bežat'; Ak je zóna 2 zapnutá (ON), SV3 prepína medzi zapnutím (ON) a vypnutím (OFF) podľa nastavenej TW2, P_C sa udržuje zapnuté (ON); Ak je zóna 2 vypnutá (OFF), SV3 je vypnuté (OFF), P_C prestáva pracovať.

Slučky podlahového vykurovania vyžadujú nižšiu teplotu vody v režime vykurovania v porovnaní s radiátormi alebo jednotkou ventilátorového konvektoru fancoil. Na dosiahnutie týchto dvoch nastavených hodnót sa použiva zmiešavacia stanica, aby sa teplota vody prispôsobila podľa požiadaviek slučiek podlahového vykurovania. Radiátory sú napojené priamo na vodný okruh jednotky a slučky podlahového vykurovania sú za zmiešavacou stanicou. Zmiešavacia stanica je riadená jednotkou.

VÝSTRAHA

1) Uistite sa, že sa 3-cestný ventil SV2/SV3 nainštaluje správne. Prezrite si, prosím, kapitolu 9.6.6 "Pripojenie pre d'alšie komponenty".
2) Uistite sa, že je zapojenie izbového termostatu správne. Prezrite si, prosím, kapitolu 9.6.6 "Pripojenie pre d'alšie komponenty".

Kód	Montážna jednotka	Kód	Montážna jednotka	Kód	Montážna jednotka
1.1	Hlavná jednotka	5	P_O: Vonkajšie obehové čerpadlo (mimo zmluvy-nutné dodať pri inštalácii)	11.1 TBH: Posilňovací ohrievač zásobníka teplej úžitkovej vody
1.2....n	Podriadená jednotka	6	P_S: Solárne čerpadlo (mimo zmluvy-nutné dodať pri inštalácii)	11.2 Minca 1, výmenník tepla pre tepelné čerpadlo
2	Používatelšké rozhranie	6.1	Tsolar: Solárny snímač teploty (voliteľné)	11.3 Minca 2, výmenník tepla pre solárnu energiu
3 SV1:3-cestný ventil (mimo zmluvy-nutné dodať pri inštalácii)		6.2 Solárny panel (mimo zmluvy-nutné dodať pri inštalácii)		12 Filter (príslušenstvo)
4 Vyrovnávací zásobník (mimo zmluvy-nutné dodať pri inštalácii)		7 P_D: Potrubné čerpadlo TÚV (DHW) (mimo zmluvy-nutné dodať pri inštalácii)		13 Kontrolný (spätný) ventil (mimo zmluvy-nutné dodať pri inštalácii)
4.1 Automatický odvzdušňovací ventil		8 T5: Snímač teploty zásobníka úžitkovej vody (príslušenstvo)		14 Uzatvárací ventil (mimo zmluvy-nutné dodať pri inštalácii)
4.2 Odvodňovací (vypúšťací) ventil		9 Expanzná nádoba (mimo zmluvy-nutné dodať pri inštalácii)		17 Prívodné potrubie vody z vodovodu (mimo zmluvy-nutné dodať pri inštalácii)
4.3 Tbt: Horný snímač teploty vyrovnávacieho zásobníka (voliteľné)		10	T1: Snímač celkovej teploty prietokovej vody (voliteľné)	18	Kohútik teplej vody (mimo zmluvy-nutné dodať pri inštalácii)
4.5	Plniaci ventil	11	Zásobník teplej úžitkovej vody (mimo zmluvy-nutné dodať pri inštalácii)	19 Kolektor/rozvádzač (mimo zmluvy-nutné dodať pri inštalácii)
20	Obtokový ventil bypass(mimo zmluvy-nutné dodaťpri inštalácii)	25 Vodný	manometer (mimo zmluvy-nutné dodať pri inštalácii)	ZONE1	Priestor pracuje v režime chladenia alebo vykurovania
23	Zmiešavacia stanica (mimo zmluvy-nutné dodať pri inštalácii)	TW2	Snímač teploty prietoku vody zóny 2 (voliteľné)	ZONE2	Priestor pracuje iba v režime vykurovania
23.1	SV3: Zmiešavací ventil (mimo zmluvy-nutné dodať pri inštalácii)	FCU1...n	Jednotka fancoil-ventilátorový konvektor (mimo zmluvy-nutné dodať pri inštalácii)	AHS	Pomocný zdroj tepla (mimo zmluvy-nutné dodať pri inštalácii)
23.2	P_C: Obehové čerpadlo zóny 2 (mimo zmluvy-nutné dodať pri inštalácii)	FHL1...n	Slučka podlahového vykurovania (mimo zmluvy-nutné dodať pri inštalácii)
24	Automatický odvzdušňovací ventil (mimo zmluvy-nutné dodať pri inštalácii)	K Stýkač	(mimo zmluvy-nutné dodať pri inštalácii)

Ohrev úžitkovej vody

V režime TÚV (DHW) môže pracovať iba hlavná jednotka. T5S sa nastavuje na použivateľskom rozhraní. V režime TÚV (DHW) zostáva SV1 zapnuté (ON). Keď hlavná jednotka pracuje v režime TÚV (DHW), podriadené jednotky môžu bežať v režime priestorového chladenia/vykurovania.

Podriadené (slave) vykurovanie

Všetky podriadené (slave) jednotky môžu pracovať v režime priestorového vykurovania. Prevádzkový režim a nastavenie teploty sa nastavujú na používateľskom rozhraní. Kvôli zmenám vonkajšej teploty a požadovaného zaťaženia v interiéri môžu viaceré vonkajšie jednotky pracovať v rôznom čase.

V režime chladenia, SV3 a P_C zostávajú vypnuté (OFF), P_O ostáva zapnuté (ON);

V režime vykurovania, ak obe, ZÓNA 1 i ZÓNA 2, pracujú, P_C a P_O zostávajú zapnuté (ON), SV3 prepína medzi zapnutím (ON) a vypnutím (OFF) podľa nastavenej TW2;

V režime vykurovania, ak pracuje iba ZÓNA 1, P_O ostáva zapnuté (ON), SV3 a P_C zostávajú vypnuté (OFF);

V režime vykurovania, ak pracuje iba ZÓNA 2, P_O ostáva vypnuté (OFF), P_C ostáva zapnuté (ON), SV3 prepína medzi zapnutím (ON) a vypnutím (OFF) podľa nastavenej TW2.

Funkcia AHS (pomocný zdroj tepla) sa nastavuje na používatel'skom rozhraní. (Funkcia AHS môže byť nastavená ako platná alebo neplatná v položke "INÝ ZDROJ VYKUROVANIA (OTHER HEATING SOURCE)" v ponuke "PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN)); AHS je riadené iba hlavnou jednotkou. Keď základná jednotka beží v režime TÚV (DHW), AHS môže byť použité iba na vytváranie teplej úžitkovej vody, keď hlavná jednotka beží v režime vykurovanie, AHS môže použiť pre režim vykurovania.

1) Ked'je AHS nastavený ako platný iba v režime vykurovanie, zapne sa týchto podmienok:

a. Zapnutím funkcie ZÁLOŽNÝ OHRIEVAČ (BACKUP HEATER) na používatel'skom rozhraní;

b. Ked hlavná jednotka beží v režime vykurovanie a ak je teplota vstupnej vody príliš nízka, alebo ak je príliš nízka okolitá teplota, pričom cieľová teplota výstupnej vody je príliš vysoká, AHS sa zapne automaticky.

2) Ked' je AHS nastavený ako platný v režime vykurovanie a v režime TÚV (DHW), zapne sa týchto podmienok:

Ked' hlavná jednotka beží v režime vykurovanie, podmienky pre zapnutie AHS sú rovnaké ako pri bode 1); keď hlavná jednotka beží v režime TÚV (DHW) a ak je teplota T5 príliš nízka, alebo keď je príliš nízka okolitá teplota, pričom cieľová teplota T5 je príliš vysoká, AHS sa zapne automaticky.

3) Ked'je AHS nastavené ako platné a prevádzka AHS je ovládaná M1M2, tak sa pri uzatvorení M1M2 AHS zapne.

Funkcia TBH (posilňovací ohrievač zásobíka-tank booster heater) sa nastavuje na používateľskom rozhraní. (Funkcia TBH môže byť nastavená ako platná alebo neplatná v položke "INÝ ZDROJ VYKUROVANIA (OTHER HEATING SOURCE)" v ponuke "PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN)") TBH je riadené iba hlavnou jednotkou. Prezrite si, prosím, kapitolu 8.1 Aplikácia 1 pre ovládanie TBH.

Ovládanie solárnej energie

Solárna energia je ovládaná iba hlavnou jednotkou. Prezrite si, prosím, kapitolu 8.1 Aplikácia 1 pre ovládanie solárnej energie.

UPOZORNENIE

1. V systéme môže byt kaskádovo zapojených maximálne 6 jednotiek. Jedna z nich je hlavná (master) jednotka, ostatné sú podriadené (slave) jednotky. Hlavná jednotka a podriadené jednotky sú rozlišované podľa toho, či sú pri spúšťaní napájania pripojené ku káblovému ovládaču. Jednotka s káblovým ovládačom je hlavná jednotka, jednotky bez káblového ovládača sú podriadené. V režime TÚV (DHW) môže pracovať iba hlavná jednotka. Pri inštalovaní, prosím, skontrolujte schému kaskádového systému a určite hlavnú jednotku. Pred spustením systému odstráňte všetky káblové ovládače pre podriadené jednotky.
2. Rozhrania SV1, SV2, SV3, P_O, P_C, P_S, T1, T5, TW2, Tbt, Tsolar, SL1SL2, AHS, TBH sú pripojné iba k odpovedajúcim terminálom na hlavnej doske hlavnej (master) jednotky.
3. Kód adresy podriadenej jednotky je potrebné nastaviť na prepínači dosky plošných spojov (PCB board DIP-switch) hydraulického modulu. (Pozri schému elektricky ovládaného zapojenia na jednotke)
4. Odporúča sa používať reverzný systém vratnej vody, aby sa predišlo hydraulickej nerovnováhe medzi jednotlivými jednotkami v kaskádovom systéme.

VÝSTRAHA

1. V kaskádovom systéme musí byť snímač Tbt pripojený k hlavnej jednotke a na používateľskom rozhraní nastavený ako platný Tbt, v opačnom pripade nebude žiadna podriadená jednotka fungovať.
2. Ak je potrebné pripojit' vonkajšie obehové čerpadlo sériovo do systému, keď výtlak vnútorného vodného čerpadla nie je dostačujúci, odporúča sa, aby sa vonkajšie obehové čerpadlo nainštalovalo za vyrovnávací zásobník.
3. Dbajte, prosím, na to, aby maximálny interval zapnutia všetkých jednotiek neprekročil limit 2 minút, čo by mohlo spôsobit, že podriadené jednotky nebudú normálne komunikovat'.
4. V systéme môže byť kaskádovo zapojených maximálne 6 jednotiek, adresy kódov všetkých podriadených jednotiek nemôžu byť rovnaké a nemôžu byť 0#.
5. Výstupné potrubie každej jednotky musí byt nainštalované s kontrolným ventilom.

8.4 Požiadavka na objem vyrovnávacieho zásobníka

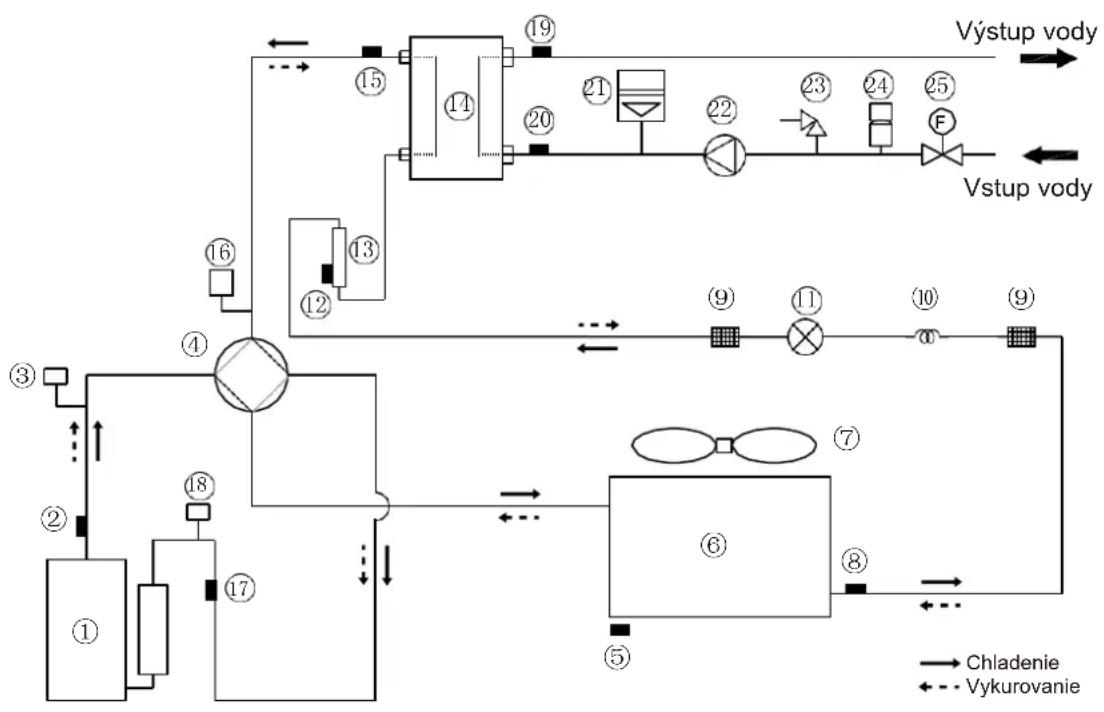

9.1 Hlavné komponenty

Kód	Montážna jednotka	Vysvetlenie
1	Prietokový spínač	Rozpoznáva prietok vody, aby sa ochránil kompresor a vodné čerpadlo v prípadoch nedostatočného prietoku vody.
2	Automatický odvzdušňovací ventil	Zvyšný vzduch vo vodnom obehu bude z vodného obehu automaticky odstránený.
3	Expanzná nádoba	Vyrovnáva tlak vo vodnom systéme.
4	Tlakový poistný ventil	Zabraňuje nadmernému tlaku vody otvorením sa pri hodnote 3 barov a vypustením vody z vodného obehu.
5	Snímač teploty	Štyri snímače teploty určujú teplotu vody a chladiva v rôznych miestach vodného obehu.5.1 -TW-out; 5.2 -Tw-in; 5.3 -T2; 5.4 -T2B
6	Doskový výmenník tepla	Prenáša teplo z chladiva do vody.
7	Čerpadlo	Cirkuluje vodu vo vodnom obehu.
8	Vstup vody	/
9	Výstup vody	/

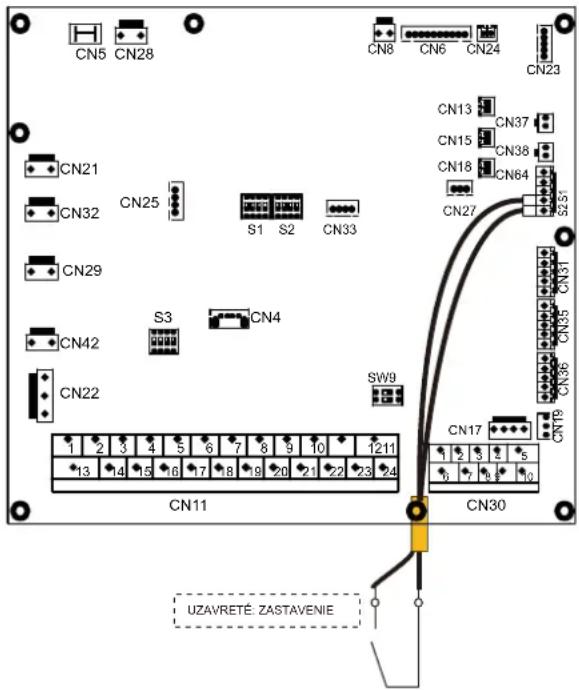

9.2 Riadiaca doska

Poradie	Port	Kód	Montážna jednotka	Pora dle	Port	Kód	Montážna jednotka
1	CN21	POWER	Port pre napájanie	18	CN27	HA/HB	Port pre komunikáciu s káblovým ovlá dačom HOME BUS (Vyhradené)
2	CN5	GND	Port pre uzemnenie	19	CN31	10V GND HT	Výstupný port pre 0-10V
3	CN28	PUMP	Port pre vstup napájania čerpadla s premenlivými otáčkami			COM	Riadiaci port pre izbový termostat
4	CN25	DEBUG	Port pre programovanie IC			CL	Napájací port pre izbový termostat

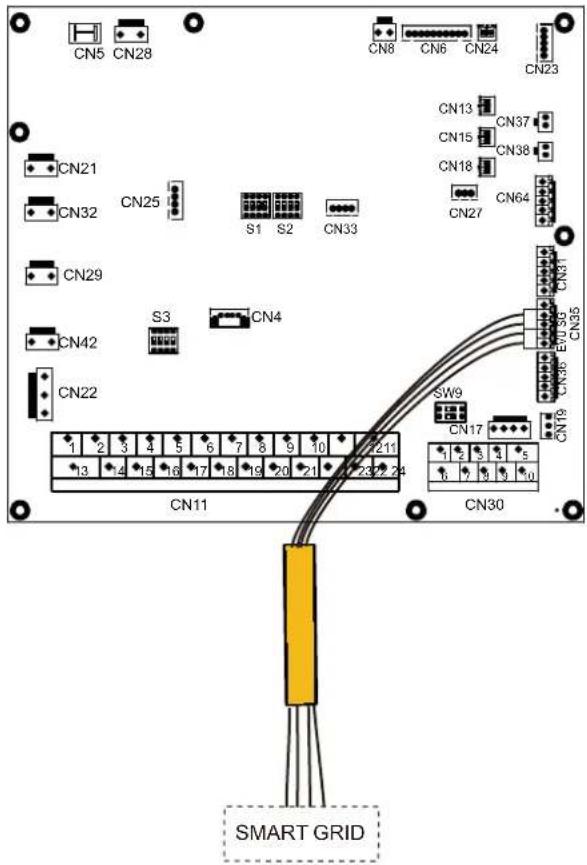

5	S1,S2,S3,SW9	/	Dip prepínač	20	CN35	SG	Port pre inteligentnú sieť (grid sieťový signal)
6	CN4	USB	Port pre programovanie USB	21	CN36	EVU	Port pre "inteligentnú" sieť (fotovoltaický signál)
7	CN33	/	Port pre "dýchajúce svello" (cyklicky rozsvecované a zhasinané)			M1 M2	Port pre dialkový spínač
8	CN8	FS	Port pre prietokový spínač	22	CN17	T1 T2	Port pre prenosovů dosku termostatu
9	CN6	T2	Port pre teplotu na strane s chladiacou kvapalinou (režim vykurovanie)	23	CN19	PUMP_BP	Port pre komunikáciu s čerpadlom s premenlivými otáčkami
		T2B	Port pre snímač teploty na strane s chladiacim plynom	24	CN30	P Q	Komunikačný port medzi vnútornou a vonkajšou jednotkou
		TW_in	Port pre snímač teploty vstupnej vody do doskového výmenníka tepla			3 4	Port pre komunikáciu s káblovým ovládačom
						6 7	Komunikačný port medzi doskou hydraulického modulu a hlavnou riadiacou doskou
		TW_out	Port pre snímač teploty výstupnej vody z doskového výmenníka tepla	25	CN11	9 10	Port pre interné zariadenie Cascade (kaskáda)
		T1	Port pre snímač konečnej teploty výstupnej vody			1 2	Port pre doplnkový zdroj tepla
10	CN24	Tbt	Port pre snímač teploty vyrovnávacieho zásobníka			3 4 17	Port pre SV1 (3-cestný ventil)
						5 6 18	Port pre SV2 (3-cestný ventil)
11	CN23	RH	Port pre snímač vlhkosti (Vyhradené)			7 8 19	Port pre SV3(3-cestný ventil)
12	CN13	T5	Port pre snímač teploty zásobníka teplej úžitkovej vody			9 20	Port pre čerpadlo zóny 2
13	CN37	Pw	Port pre snímač teploty pri vodnom tlaku (Vyhradené)			10 21	Port pre vonkajšie obehové čerpadlo
14	CN15	Tw2	Port pre snímač teploty výstupnej vody zóny 2			11 22	Port pre čerpadlo solárnej energie
						12 23	Port pre potrubné čerpadlo TÚV
15	CN38	T52	Port pre snímač teploty (Vyhradené)	26	CN22	13 16	Kontrolný port pre posilňovací ohrievač zásobníka
16	CN18	Tsolar	Port pre snímač teploty solárneho panela			14 16	Kontrolný port pre interný záložný ohrievač 1
17	CN66	K1 K2	Vstupný port (Vyhradené)	27	CN42	HEAT6	Kontrolný port pre interný záložný ohrievač 2
				28	CN29	HEAT5	Vonkajší port pre alarm/chod rozmízania
		S1 S2	Vstupný port pre solárnu energiu	29	CN32	AC OUT	Port pre záložný ohrievač

9.2.2 Hlavná riadiaca doska

1 2 3 4 5 6 CN1 AC IN COMM CN18 CN17 CN3 H-PRO L-PRO NSEN CNS Th P CM 7 22 CN39 POWER-FXJ11 DSP1 23 24 26 27 CN35 CN36 ST1 S6 SN1 SW1 COOL CHECK SN30 SY2 25 SN33 EEV1 CN38 HEA13 CN40 OUT1 CN42 HEAT2 CN19 CN45 CN11 CN20 CN22 X Y E P E Q PEQ H1 H2 E O A 15 14 13 12 11 10

Kód	Montážna jednotka	Kód	Montážna jednotka
1	Port vstupu napájania z hlavnej riadiacej dosky (CN1)	15	Vyhradené (CN42)
2	Port pre komunikáciu s modulom meniča (CN43)	16	Vyhradené (CN41)
3	Port pre vysokotlakový spínač (CN18)	17	OUT1 (CN40)
4	Port pre nízkotlakový spínač (CN17)	18	Port pre vyhrievaciu pásku klůkovej skrine (CN38)
5	Port pre snímač vysokého tlaku (CN3)	19	SV2 (CN37) (Vyhradené)
6	Port pre snímač teploty TH (CN5)	20	Port pre 4-cestný ventil (CN36)
7	Port pre snímač teploty TP (CN4)	21	Port pre vyhrievaciu pásku vývodu pre odtok vody (CN35)
8	Port pre snímač teploty T3,T4 (CN6)	22	Port výstupu napájania pre dosku hydraulického modulu (CN39)
9	Port pre elektrický expanzný ventil 1(CN33)	23	Digitálny displej (DSP1)
10	Port pre komunikáciu s ampérmetrom (CN22)	24	Dip prepínač S6
11	Port pre komunikáciu s vonkajšou jednotkou (CN20) (Vyhradené)	25	Dip prepínač S1
12	Port pre komunikáciu s riadiacou doskou hydroboxu (CN11)	26	Port pre vynútené chladenie (SW1)
13	Rovnaké ako POLOŽKA 12( CN45 PQE)	27	Port pre kontrolu stavu (SW2)
14	Port pre komunikáciu s vnútorným monitorom (CN19 XYE)	28	Dip prepínač S7(Vyhradené)

9.2.3 1-fázové pre 5-16kW jednotky

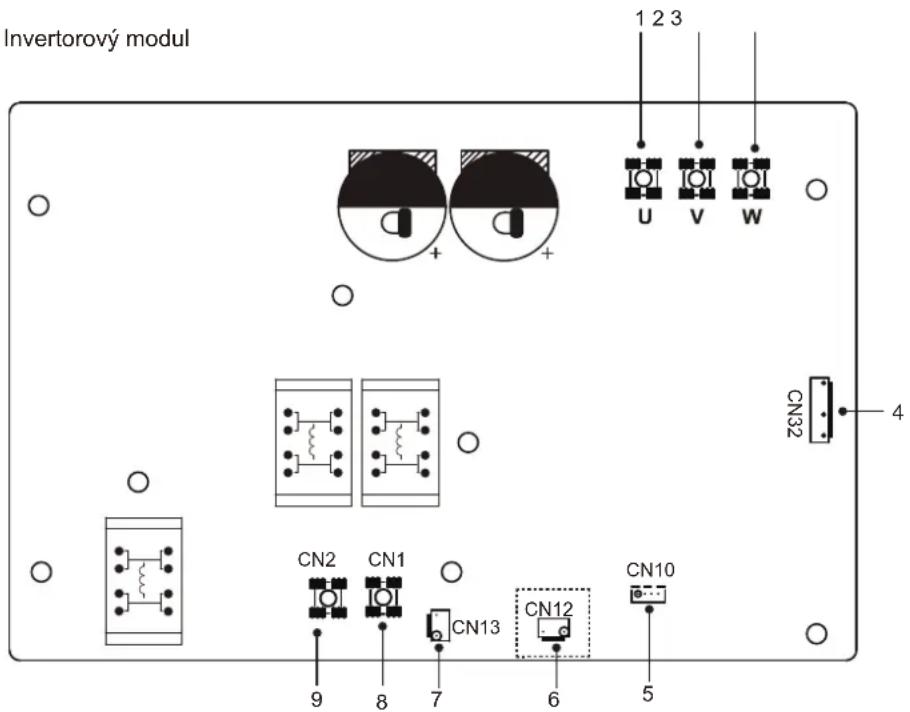

1) 5/7/9kW, Invertorový modul

Invertorový modul 1 2 3 U V W CN32 4 CN2 CN1 CN13 CN12 CN10 9 8 7 6 5

9.2.4 3-fázové pre 12/14/16 kW jednotky

1) Invertorový modul

9 CN16 CN1 CN12 8 7 CN5 CN3 13 12 6 CN7 CN22 11 5 CN15 CN39 4 CN17 2 CN18 1 CN19 CN11 10

Kód	Montážna jednotka	Kód	Montážna jednotka
1	Pripojovací port kompresora W (CN19)	8	Port vstupného napájania L1 (CN16)
2	Pripojovací port kompresora V (CN18)	9	Vstupný port P_in pre IPM modul (CN1)
3	Pripojovací port kompresora U (CN17)	10	Port pre komunikáciu s hlavnou riadiacou doskou (CN43)
4	Port pre detekciu napätia (CN39) 11		Doska PED (CN22)
5	Port vstupného napájania L3 (CN15)	12	Port pre komunikáciu s DC FAN (CN3)
6	Port vstupného napájania L2 (CN7)	13	Port pre vysokotlakový spínač (CN12)
7	Vstupný port P_out pre IPM modul (CN5)

2) Doska filtra

6 7 8 CN204 CN205 CN206 L3' L2' L1' 9 5 CN214 CN30 PE1 10 1 N L3 L2 CN202 CN201CN200CN203 L1 4 3 2

PCB doska plošných spojov C 3-fázová 12/14/16kW

Kód Montážna jednotka Kód Montážna jednotka
1	Napájanie L1 (CN202)	6	Výstup filtrácie napájania L3'(CN204)
2	Napájanie L2 (CN201)	7	Filtrácia napájania L2' (CN205)
3 Napájanie L3 (CN200)		8	Filtrácia napájania L1' (CN206)
4	Napájanie N (CN203)	9 Port pre detekciu napätia (CN) 30
5	Port napájania pre hlavnú riadiacu dosku (CN214)	10 Port pre uzemňovací vodič (PE1)

9.3 Vodovodné potrubie

Zvážte dĺžku a vzdialenosti celého potrubia.

Požiadavky

Maximálna povolená dlžka termistor kábla je 20m. Toto je maximálna povolená vzdialenosť medzi zásobníkom teplej úžitkovej vody a jednotkou (íba pre inštalácie so zásobníkom teplej úžitkovej vody). Termistor kábel dodávaný spolu so zásobníkom teplej úžitkovej vody meria 10m. Pre optimalizáciu výkonnosti odporúčame nainštalovať 3-cestný ventil a zásobník teplej úžitkovej vody k jednotke čo najbližšie.

UPOZORNENIE

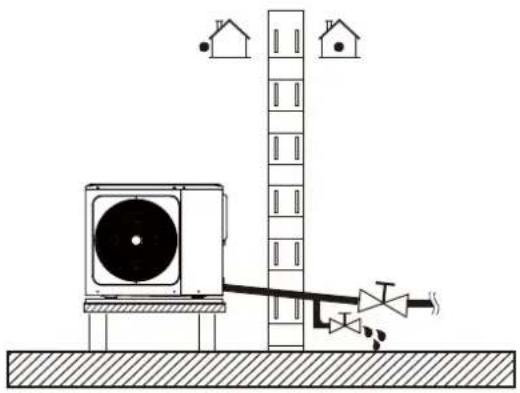

Ak je inštalácia vybavená aj zásobníkom teplej úžitkovej vody (mimo zmluvy-nutně dodat' pri inštalácii), prosím, riadte sa inštalacným návodom pre zásobník teplej úžitkovej vody a návodom na inštaláciu a obsluhu pre túto jednotku. Ak v systéme nie je žiadny glykol (nemrznúca zmes) alebo došlo k zlyhaniu napájania alebo poruche čerpadla, vypustíte zo systému vodu (podľa znázornenia na obrázku nižšie).

Ak v mrznúcom počasí, v čase, keď jednotka nie je využívaná, nie je zo systému vypustená voda, zamrznutá voda môže takto poškodit diely vodného okruhu.

9.3.1 Kontrola vodného okruhu

Jednotka je vybavená so vystupom a výstupom pre vodu, aby sa pripojila do vodného okruhu. Tento okruh musí byt' zriadený licencovaným technikom a musí splňat' miestne zákony a predpisy.

Jednotka je určená iba k používaniu v uzavretom vodnom systéme. Aplikovanie do otvoreného vodného okruhu by mohlo viest'k nadmernej korózii vodovodného potrubia.

Príklad :

Kód	Montážna jednotka	Kód	Montážna jednotka
1	Hlavná jednotka	12	Filter (Príslušenstvo)
2	Používateľské rozhranie (Príslušenstvo)	14	Uzatvárací ventil (mimo zmluvy-nutné dodat' pri inštalácii)
4	Vyrovnávací zásobník (mimo zmluvy-nutné dodat' pri inštalácii)	15	Plniaci ventil (mimo zmluvy-nutné dodat' pri inštalácii)
4.1	Automatický odvzdušňovací ventil	16	Odvodňovací ventil (mimo zmluvy-nutné dodat' pri inštalácii)
4.2	Odvodňovací ventil	19	Kolektor/rozvádzač (mimo zmluvy-nutné dodat' pri inštalácii)
5	P_o: Vonkajšie obehové čerpadlo (mimo zmluvy-nutné dôdať pri inštalácii)	20	Obtokový ventil bypass (mimo zmluvy-nutné dodat' pri inštalácii)
10	Expanzná nádoba (mimo zmluvy-nutné dodat' pri inštalácii)	FHL1...n	Slučka podlahového vykurovania (mimo zmluvy-nutné dodat' pri inštalácii)

Pred pokračovaním v inštalácii, skontrolujte nasledovné:

• Maximálny vodný tlak je ≤ 3 bar.
- Maximálna teplota vody je ≤ 70^ , podľa bezpečného nastavenia zariadenia.
- Vždy používajte materiály, ktoré sú kompatibilné s vodou používanou v systéme a s materiálom použitým v samotnej jednotke.
• Uistite sa, že komponenty namontované do potrubia v teréne dokážu vydržať tlak a teplotu vody.
- Všetky nízke body systému musia byt' vybavené vypúšťacími ventilmi, aby sa počas údržby umožnilo kompletné vypustenie obehů.
- Všetky vysoké body systému musia byť opatrené odvzdušňovacími ventilmi. Ventily by mali byť umiestnené na miestach, ktoré sú pre údržbu ľahko dostupné. Automatický odvzušňovací ventil sa nachádza vnútrí jednotky. Skontrolujte, aby tento automatický odvzušňovací ventil neboľ utiahnutý, nech sa umožní automatické odvádzanie vzduchu z vodného okruhu.

9.3.2 Objem vody a dimenzovanie expanzných nádob

Jednotka je vybavené expanznou nádobou o objeme 5L, ktorá má prednastavený pretlak 1,5 barov. Aby sa zabezpečilo správne fungovanie jednotky, bude možno potrebné pretlak v expanznej nádobe upravit'.

1) Skontrolujte, či je celkový objem vody pri inštalácii, okrem objemu vody vnútri jednotky, aspoň 40L.

UPOZORNENIE

• U väčšiny aplikácií bude tento minimálny objem vody vyhovujúci.
• Avšak, v kritických procesoch alebo v miestnostiach s vysokou tepelnou zát'ažou môže byť vyžadované pridanie dálšej vody.
• Ked' je cirkulácia v každej slučke priestorového vykurovania riadená dial'kovo ovládanými ventilmi, je dôležité, aby sa tento minimálny objem vody udržoval, aj ked' sú všetky ventily zatvorené.

2) Objem v expanznej nádobe musí odpovedať objemu celkového vodného systému.
3) Dimenzovanie expanzie pre vykurovací a chladiaci okruh.

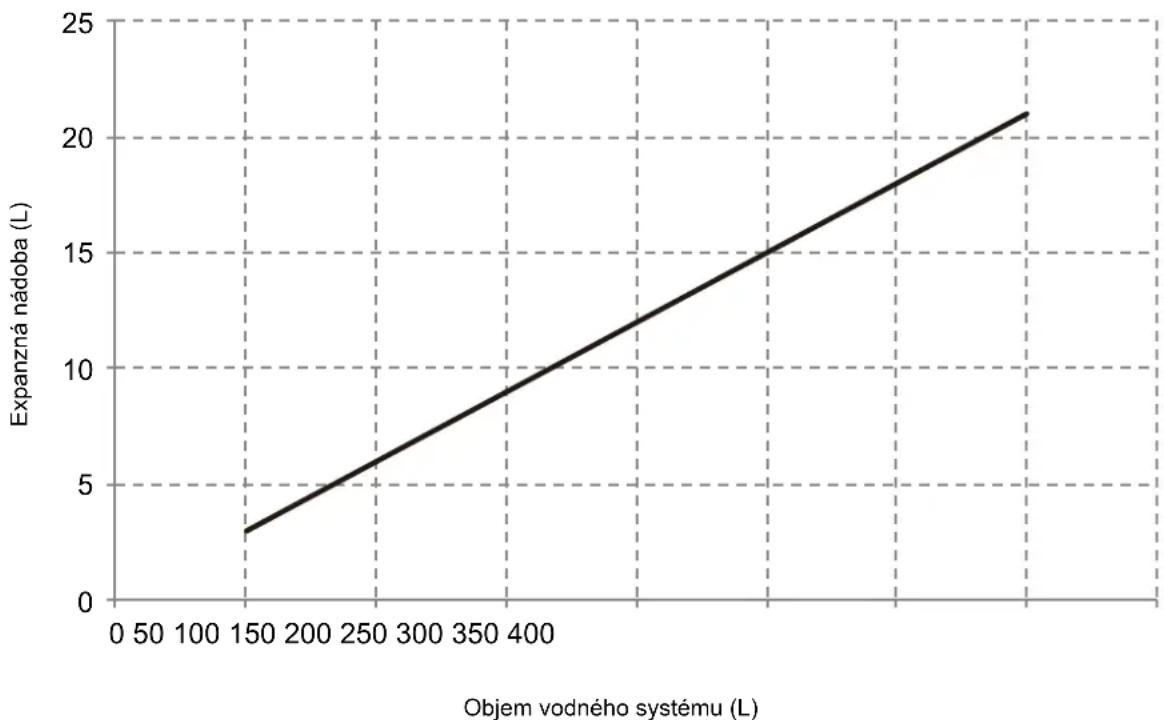

Pri voľbe objemu expanznej nádoby by sa mal nasledovat' obrázok nižšie:

9.3.3 Pripojenie vodného okruhu

Pripájanie vody sa musí robit náležite podľa štítkov na vonkajšej jednotke s prihliadaním na vstup a výstup vody.

VÝSTRAHA

Pri pripájaní systému k potrubiu budte opatrní, aby ste nezdeformovali potrubie na jednotke použitím nadmernej sily. Pokrivenie potrubia môže prispiet' k nesprávnemu fungovaniu jednotky.

Ak sa vzduch, vlhkost' alebo prach dostane do vodného okruhu, môže nastat' problém. Preto majte vždy pri pripájaní jednotky k vodnému okruhu na pamäti nasledovné:

• Použite iba čisté potrubie.
• Pri odstraňovaní otrépov držte koniec rúrky vždy smerom nadol.
• Pri vkladaní potrubia cez stenu majte jeho koniec vždy prikrytý, aby sa tak zabránilo preniknutiu prachu a nečistôt.
• Na utesnenie spojenia použite dobrý tesniaci tmel. Utesnenie musí odolat’ tlakom a teplotám systému.
• Pri použití nemedeného kovového potrubia sa uistite, že izolujete pomocou dvoch druhov materiálu, aby sa predišlo galvanickej korózii.

- Kedže med'je mäkký materiál, na pripájanie potrubia do vodného okruhu používajte primerané nástroje. Nevhodné nástroje spôsobia na potrubí poškodenie.

UPOZORNENIE

Jednotka je určená iba k používanlu v uzavretom vodnom systéme. Aplikovanie do otvoreného vodného okruhu by mohlo viest k nadmernej korózii vodovodného potrubia:

• Vo vodnom okruhu nikdy nepouživajte pozinkované súčiastky. Mohlo by dôjst' k nadmernej korázli týchto dielov, keďže je vo vnútornom vodnom okruhu jednoty použitě medeně potrubie.
• Pri použivani 3-cestného ventilu vo vodnom okruhu si prednostne vyberte gufový typ 3-cestného ventilu, aby sa zabezpečilo úplne oddelenie obehu teploj úžitkovej vody a vodného obehu podlahového vykurovania.
• Ked' vo vodnom okruhu použivate 3-cestný alebo 2-cestný ventil, by doporučená maximálna doba výmeny ventilu mala byt' menej ako 60 sekúnd.

9.3.4 Protimrazová ochrana vodného okruhu

Všetky vnútorné hydraulické diely sú izolované, aby sa predišlo tepelným stratám. Izoláciu je potrebné pridat' aj na potrubie v teréne.

Ak by došlo k zlyhaniu napájania, vyššie uvedené prvky by jednotku nedokázali ochrániť pred zamrznutím.

Software obsahuje špeciálne funkcie využívajúce tepelné čerpadlo a záložný ohrievač (pokial' sa dal zvolit' a je k dispozícii), aby sa ochránil celý systém pred zamrznutím. Ak teplota prietoku vody v systéme klesne na určitú hodnotu, jednolka začne vodu ohrievať, bud pomocou tepelného čerpadla, elektrického vyhrievacieho pásu alebo záložného ohrievača. Protimrazová funkcia sa vypne, iba keď teplota dosiahne určitú hodnotu.

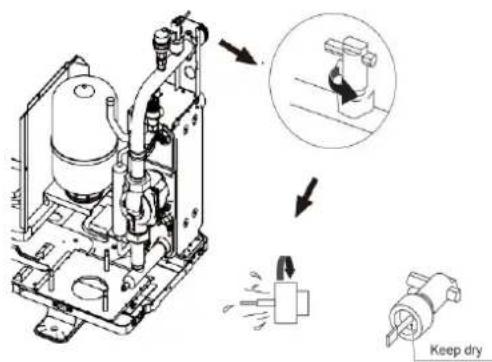

Do prietokového spínača môže vniknúť voda, ktorá sa nedá vypustliť von, a ak je teplota príliš nízka, mohla by zamrznúť. Prietokový spínač sa musí vybrať a vysušiť, následne sa môže nainštalovat’ späť do jednotky.

Ked' jednotka nebezí dlhšiu dobu, uistite sa, že je po celú dobu napájaná. Ak chcete odstavit' napájanie, je potrebné zo systému úplne vypustiť vodu, aby sa zabránilo poškodeniu jednotky a potrubného systému zamrznutím. Po vypustení vody zo systému bude potrebné jednotku odpojit' od napájania.

VAROVANIE

Etylénglykol a propylénglykol sú TOXICKÉ

9.4 Naplnenie vodou

• Pripojte prívod vody k plniacemu ventilu a ventil otvorte.
  • Uistite sa, že je automatický odvzdušňovací ventil otvorený.
• Naplňajte vodou pod tlakom približne 2.0 barov. Pomocou odvzdušňovacích ventilov odstráňte z okruhu čo najviac vzduchu, ako je to možné. Prítomnosť vzduchu vo vodnom okruhu by mohla viest’ k nesprávnemu fungovaniu záložného elektrického ohrievača.

Nepripevňujte čierny plastový kryt na odvzdušňovací ventil na vrchu jednotky, keď je systém spustený. Otvorte odvzdušňovací ventil, otočte proti smeru hodinových ručičiek aspoň 2 krát dookola, aby sa vzduch zo systému uvoľnil.

UPOZORNENIE

Počas plnenia vodou nemusí byť možné odstránit zo systému všetok vzduch úplne. Zvyšný vzduch bude odstránený cez automatický odvzdušňovací ventil počas prvých hodín chodu systému. Následne môže byť žiadúce doliat’ do systému vodu.

• Tlak vody sa bude líšit v závislosti na teplote vody (pri vyššej teplote vyšší tlak). Avšak tlak vody by mal vždy ostat nad 0.3 barov, aby sa zabránilo prenikaniu vzduchu do vodného okruhu.
• Jednotka môže vypúšťať nadbytočnú vodu cez tlakový poistný ventil.
  • Kvalita vody bymala spíňat' smernice EN 98/83 ES.
• Podrobné informácie o podmienkach kvality vody je možné nájst' v smernici EN 98/83 ES.

9.5 Izolácia vodovodného potrubia

Komplet celý vodný okruh vrátane celého potrubia, vodovodného potrubia musí byť izolovaný, aby sa predišlo tvorbe kondenzácie počas režimu chladenia a zníženiu vykurovacieho a chladiaceho výkonu a rovnako služi ako prevencia pred zamrznutím vonkajšieho vodovodného potrubia počas zimy. Izolačný materiál by mal spadaľ aspoň do triedy B1 požiarnej odolnosti a splňať všetky naň vzťahujúce sa zákony. Aby sa zabránilo zamrfzaniu vonkajšieho vodovodného potrubia, hrúbka tesniaceho materiálu musí byť aspoň 13 mm pri tepelnej vodivosti 0.039 W/mK.

Ak je vonkajšia okolitá teplota vyššia ako 30°C a vlhkost' vyššia ako RH 80%, potom hrúbka tesniaceho materiálu musí byt' aspoň 20 mm, aby sa zamedzilo tvorbe kondenzácie na povrchu tesnenia.

9.6 Zapojenie v teréne

⚠️VAROVANIE

Hlavný vypínač alebo iné zariadenie pre odpájanie s oddelenými kontaktmi vo všetkých póloch musí byť zabudované do pevnej elektroinštalácie v súlade s príslušnými miestnymi zákonní a predpismi. Pred akýmkolvek elektrickým zapájaním vypnite napájanie. Používajte iba medené vodiče. Nikdy nestláčajte zväzky káblov a uistite sa, že neprídu do kontaktu s potrubím alebo ostrými hranami. Uistite sa, že nedochádza k žiadnemu vonkajšiemu tlaku na spájacie terminálý. Všetko zapájanie v teréne a komponenty musia byť inštalované certifikovaným elektrikárom a musia splňať príslušné miestne zákony a predpisy.

Zapájanie v teréne musí byt vykonávané podľa schémy elektrického zapojenia dodávanej s jednotkou a pokynmi opísanými nižšie.

Uistite sa, že používate vyhradený zdroj napájania. Nikdy nepožívajte zdroj napájania zdiel'aný s inými zariadeniami.

Zabezpečte uzemnenie. Jednotku neuzemňujte do potrubia pre úžitkové účely, prepăťovej ochrany alebo telefónnej linky. Nedostatočné uzemnenie môže spôsobit zásah elektrickým prúdom.

Zaistite nainštalovanie prúdového chrániča/prerušovača zemného spojenia (30 mA). Nedodržanie tohto pokynu môže spôsobit' zásah elektrickým prúdom.

Zaistite nainštalovanie požadovaných poistiek alebo ističov.

9.6.1 Opatrenia pre elektroinštalačné práce

Káble upevníte tak, aby neprišli do kontaktu s potrubím (špeciálne na strane s vysokým tlakom).

Zabezpečte elektrické vedenie káblovými páskami, ako je znázornené na obrázku, aby sa vyhlo kontaktu s potrubím, predovšetkým na strane
• s vysokým tlakom.

Uistite sa, že nedochádza k žiadnemu vonkajšiemu tlaku na spájacie terminály.

Prúdový chránič/prerušovač zemného spojenia musí byť vysokorýchlostný typ s veličinami - 30 mA (<0.1 s).

- Jednotka je vybavená invertorom. Inštalácia fázového predstihového kondenzátora nielenže zníži účinok účinníka, ale môže tiež spôsobit' abnormálne zahrievanie kondenzátora v dôsledku vysokofrekvenčných vín. Nikdy neinštalujte fázový predstihový kondenzátor, kedže by to mohlo spôsobit' nehodu.

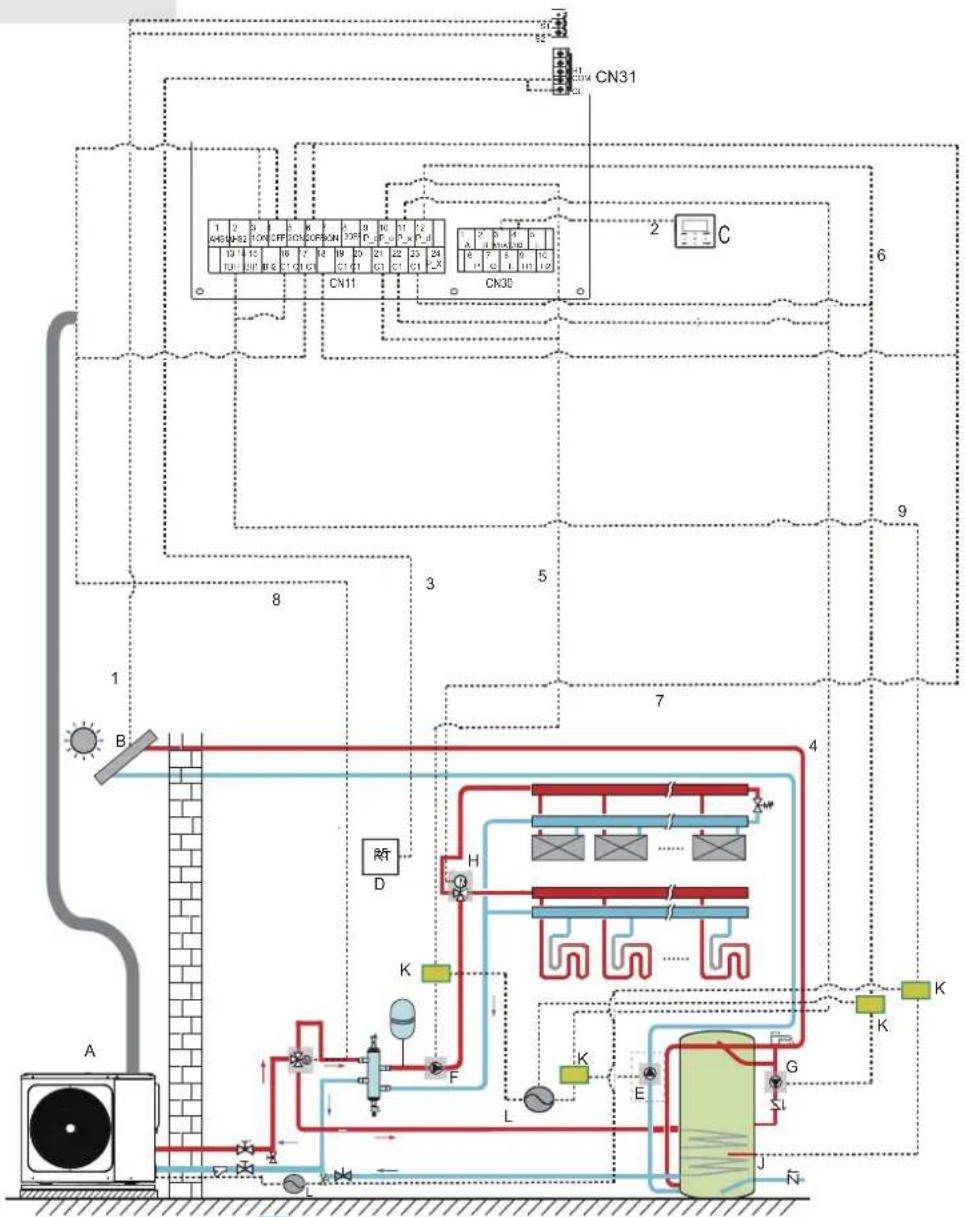

Ilustrácia nižšie dáva prehřad o požadovanom zapojení v teréne medzi niekoľkými etapami inštalácie.

		KódMontážna jednotkaKód Montážna jednotka
A	Hlavná jednotka	G	P_d: Čerpadlo TÚV (mimo zmluvy-nutné dodať pri inštalácii)
B	Súprava solárnej energie (mimo zmluvy-nutné dodať pri inštalácii)	H	SV2:3-cestný ventil (mimo zmluvy-nutné dodať pri inštalácii)
C	Používateľské rozhranie	I	SV1:3-cestný ventil pre zásobník teplej úžitkovej vody (mimo zmluvy nutná dodať pri inštalácii)
D	Nizkonapáťový izbový termostat (mimo zmluvy-nutné dodať pri inštalácii)	J	Posilňovací ohrievač
E	P_s:Soláme čerpadlo (mimo zmluvy-nutné dodať pri inštalácii)	K	Stýkač
F	P_() Vonkajšie obehové čerpadlo (mimo zmluvy nutná dodať pri inštalácii)	L	Napájanie

Položka	Popis	AC/DC	Požadovaný počet vodičov	Max. prevádzkový prúd
1	Signálny kábel súpravy solárnej energie	AC	2	200mA
2	Používateľské rozhranie	AC	5	200mA
3	Kábel izbového termostatu	AC	2	200mA(a)
4	Ovládací kábel solárneho čerpadla	AC	2	200mA(a)
5	Ovládací kábel vonkajšieho obehového čerpadla	AC	2	200mA(a)
6	Ovládací kábel čerpadla TÚV	AC	2	200mA(a)
7	SV2: Ovládací kábel 3-cestného ventilu	AC	3	200mA(a)
8	SV1: Ovládací kábel 3-cestného ventilu	AC	3	200mA(a)
9	Ovládací kábel posilňovacieho ohrievača	AC	2	200mA(a)

(a) Minimálny prierez kábla AWG18 (0.75 mm 2).
(b) Termistor kábel je dodávaný spolu s jednotkou : Ak je prúdová zaťažiteľnosť vysoká, bude potrebný AC stýkač.

UPOZORNENIE

Pre napájací vodič použite H07RN-F, všetky káble sú pripojené k vysokému napätiu okrem termistor kábla a kábla pre používatel'ské rozhranie.

• Zariadenie musí byť uzemnené.
- Všetko s vysokonapătovým externým zaťažením, pokial' to má kovový alebo uzemňovací port, musí byť uzemnené.
- Všetok externý zaťažový průd musí byť nižší ako 0.2A, ak je jednotlivý zaťažovací průd väčší ako 0.2A, zaťažitel'nosť musí byť riadená pomocou AC stýkača.
- Terminálové porty pre zapájanie "AHS1" "AHS2" poskytujú iba signál pre prepínač.
- E-vyhrievacie pásky expanzných ventilov, E-vyhrievacie pásky doskového výmenníka tepla a E-vyhrievacie pásky prietokového spínača zdieľajú spoločný ovládací port.

Pokyny pre zapájanie v teréne

- Väčšina zapájaní v teréne pre jednotku sa robí na svorkovnici vnútri spínacej skrinky. Aby ste svorkovnicu sprístupnili, odstráňte kovový kryt.

VAROVANIE

Pred odstránením kovového krytu vypnite všetky napájania, vrátane napájania jednotky i napájania pre záložný ohrievač a zásobník teplej úžitkovej vody (ak sú k dispozícii).

• Všetky káble upevníte pomocou káblovej pásky.
• Pre záložný ohrievač sa vyžaduje vyhradený samostatný napájací obvod.
- Inštalácia vybavená aj zásobníkom teplej úžitkovej vody (mimo zmluvy-nutné dodat' pri inštalácii) vyžaduje vyhradený samostatný napájací obvod pre posilňovací ohrievač. Prosím, riadte sa pokynmi v návode pre inštaláciu a obsluhu zásobníka teplej úžitkovej vody. Zapojenie zabezpečte v poradí znázornomen nižšie.
- Rozložte elektrické vedenie tak, aby sa predný kryt pri elektroinštalačných prácach nenadvihoval a pripevnite ho bezpečne.
- Pri elektroinštalačných prácach sa riadťe schémou elektrického zapojenia (schéma elektrického zapojenia sa nachádza na zadnej strane kovového krytu).
Nainštalujte vedenie a kryt upevníte pevne, tak aby presne zapadol.

• Na pripojenie k napájacej svorkovnici použite okrúhlu krimpovaciu svorku. V prípade, že z nevyhnutných dôvodov nemôže byt' použitá, určite dodržte nasledujúce pravidla.
• Nepripájajte vodiče rozdielnych rozmerov na rovnaký napájací terminál. (Uvol'nené spoje môžu spôsobit' prehriatie)
• Pri pripájaní vodičov rovnakých rozmerov postupujte podľa obrázku nižšie.

• Na utiahnutie skrutiek terminálov použite správny skrutkovač. Malé skrutkovače môžu poškodit’ hlavu skrutky a znemožnit potrebné utiahnutie.
• Nadmerné utiahnutie terminálových skrutiek môže skrutky poškodit'.
• K napájaciemu vedeniu pripojte prúdový chránič/prerušovač zemného spojenia a poistku.
• Pri zapájaní sa uistíte, že budú použité predpísané vodiče, vykonajte kompletné zapojenie a vedenie upevníte tak, aby na svorky nemohla vplývať žiadna vonkajšia sila.

9.6.4 Požiadavky na bezpečnostné zariadenie

1. Zvol'te priemery vodičov (min. hodnotu) individuálne pre každú jednotku podľa tabul’ky 9-1 a 9-2, kde menovitý prúd v tabul’ke 9-1 znamená MCA v tabul’ke 9-2. V prílpade, že MCA prekračuje 63A, je potrebné zvolit’ priemery vodičov podľa štátnych predpisov pre elektroinštaláciu.
2. Max. prípustná odchýlka rozsahu napätia medzi fázami činí 2%.
3. Zvol'te istič, ktorý má rozostupy kontaktov vo všetkých póloch nie menšie ako 3mm, poskytujúc tak úplne odpojenie, kde sa MFA používa na výber prúdových ističov a prúdových chráničov s nadprúdovou ochranou.

Tabul'ka 9-1

Menovitý prúdzariadenia: (A)pripojenie pevré	Menovitá plocha prierezu (R)m
	Ohybné vodiče	Vodiče
	0.5 a 0.75 ≤3	1 a 2.5
>3 a ≤6	0.75 a 1	1 a 2.5
>6 a ≤10	1 a 1.5	1 a 2.5
>10 a ≤16	1.5 a 2.5	1.5 a 4
>16 a ≤25	2.5 a 4	2.5 a 6
>25 a ≤32	4 a 6	4 a 10
>32 a ≤50	6 a 10	6 a 16
>50 a ≤63 10 a 16		10 a 25

Tabul'ka 9-2

1- fázové 5-16kW štandard a 3-fázové 12-16kW štandard

Systém	Vonkajšia				jednotka					OFM
	Napătie (V)	Hz Mln. (V)	Max. (V)	MCA (A)	TOCA (A)	MFA (A)	MSC (A)	RLA (A)	kW FLA	(A)
5kW	220-240		198	264	13	18	20	-	10.50	0.17	1.50
7kW	220-240		198	264	14.5	18	20	-	10.50	0.17	1.50
9kW	220-240		198	264	16	18	20	-	10.50	0.17	1.50
12kW 1-PH	220-240		198	264	25 30		32	-	17.00	0.17	1.50
14kW 1-PH	220-240		198	264	26.5	30	32	-	17.00	0.17	1.50
16kW 1-PH	220-240		198	264	28 30		32	-	17.00	0.17	1.50
12kW 3-PH	380-415	50	342	456	9.5	14	16	-	16.00	0.17	0.70
14kW 3-PH	380-415	50	342	456	10.5	14	16	-	16.00	0.17	0.70
16kW 3-PH	380-415	50	342	456	11.5	14	16	-	16.00	0.17	0.70

UPOZORNENIE

MCA: Minimum Ampacita obvodu (A)

TOCA: Celková nadprúdová ampacita (A)

MFA: Max. ampacita poistky (A)

MSC : Max. Rozbehová ampacita (A)

RLA : V nominálnom testovacom stave chladenia alebo vykurovania, vstupná ampacita kompresora, kde pri max. frekvencii Hz môže pracovať pri menovitej záťaži ampacity. (A)

kW : Menovitý výkon motora

FLA: Pine zatažená ampacita (A)

9.6.5 Odobratie krytu elektrickej rozvodnej skrinky

1-fázové 5-16kW šlandard a 3-fázové 12-16kW šlandard

Jednotka	6	8	10	12	14	16	12T	14T	16T
Max. nadprúdová ochrana (MOP) (A)	18	18	18	30	30	30	14	14	14
Prierez vodičov ( mm^2 )	4.0	4.0	4.0	6.0	6.0	6.0	2.5	2.5	2.5

Prúdový chránič/prerušovač zemného spojenia musí byť typ 1 vysokorychlostný s 30mA(<0.1s). Prosím, použite 3-žilový tienený kábel.

Uvedené hodnoty sú max. hodnoty (pre presné hodnoty pozri elektrické údaje).

Spínač ochrany proti úniku musí byť nainštalovaný na napájací zdroj jednotky.

    N["CN30"] --> O["HN LYN LN"]
    N --> P["HN LN H1 H1"]
    N --> Q["HN LN H1 H1"]
    N --> R["HN LN H1 H1"]
    N --> S["HN LN H1 H1"]

    T["Vypínač VYP/ZAP"] --> U["Distribučná skrinka"]
    T --> V["Distribučná skrinka"]
    T --> W["Distribučná skrinka"]
    T --> X["Distribučná skrinka"]

    Y["Vnútri Napájanie"] --> Z["Distribučná skrinka"]
    Y --> AA["Distribučná skrinka"]
    Y --> AB["Distribučná skrinka"]

    AC["Pribudovaný rezistor"] --> AD["Lba poslodná vnútorná jednotka vyžaduje pribudovanje rezistora na H1 a H2."]
    AC --> AE["Pribudovaný rezistor"]

    AF["Prošim, použite tienený kabel a jeho tienená vrstva musí byť uzemnená."] --> AG["Distribučná skrinka"]
    AF --> AH["Distribučná skrinka"]
    AF --> AI["Distribučná skrinka"]

    X["Vypínač VYP/ZAP"] --> Y["Distribučná skrinka"]
    X --> Z["Distribučná skrinka"]
    X --> AA["Distribučná skrinka"]
    X --> AB["Distribučná skrinka"]
    X --> AC["Distribučná skrinka"]

    AD["Napájanie"] --> AE["Distribučná skrinka"]
    AF["Schéma pripojenia elektrického riadiaceho systému v kaskádovom usporiadání (3N~)"] --> AG["Pribudovaný rezistor"]

    style A fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style X fill:#ccf,stroke:#333
    style Y fill:#cfc,stroke:#333
    style AC fill:#fcc,stroke:#333
    style AF fill:#cff,stroke:#333
    style AD fill:#ffc,stroke:#333

VÝSTRAHA

1. Kaskádová funkcia systému podporuje iba maximálne 6 zariadení.
2. Na dosiahnutie úspešného automatického adresovania musia byt všetky zariadenia napájané na rovnaký napájací zdroj, a to jednotne a rovnomerne.
3. Na ovládač môže byť pripojená iba hlavná jednotka, pre ktorú musíte zapnút SW9 nastavením na “on”, podriadené jednotky nemôžu mať ovládač pripojený.
4. Prosím, použite tienený kábel a jeho tienená vrstva musí byť uzemnená.

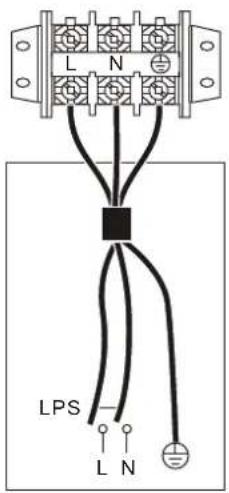

Pri pripájaní na terminál-svorku napájacieho zdroja použite kruhovú káblovú svorku s izolačným návlekom (pozri obrázok 9.1). Použite napájací kábel, ktorý zodpovedá špecifikáciám a pevne ho pripojte. Aby sa predišlo vybočeniu kábla v dôsledku pôsobenia vonkajších síl, uistite sa, že je upevnený bezpečne.

Ak nie je možné použit' kruhovú káblovú svorku s izolačným návlekom, zabezpečte nasledovné:

- Nepripájajte dva napájacie káble s rozdielnym priemerom na rovnaký terminál napájacieho zdroja (mohlo by to spôsobit' prehriatie vodičov v dôsledku uvořnených káblových spojov) (Pozrì obrázok 9.2).

• Pre vnútornú jednotku použite samostatný vyhradený zdroj napájania, ktorý je iný než napájací zdroj pre vonkajšiu jednotku.
  Pre vnútorné jednotky spojené s tou istou vonkajšou jednotkou použite rovnaký zdroj napájania, istič a zariadenie na ochranu pred únikom.

Napájanie Istič Manuálny vypínač Elektrická distribučná skrinka

Obrázok 9.3

Pre podrobný popis portov pozri kapitolu 9.2.

Port poskytuje riadiaci signál pre zaťaženie d’alšími komponentami. Existujú dva typy portov pre riadenie signálu:

Typ 2 : Port poskytujúci signál s napätím 220V.

Ak je prúd záťaže <0.2A, záťaž (komponent) je možné pripojit' priamo k portu.

Ak je prúd záťaže >=0.2A, vyžaduje sa pripájať záťaž (komponent) cez AC stýkač.

Príklad:

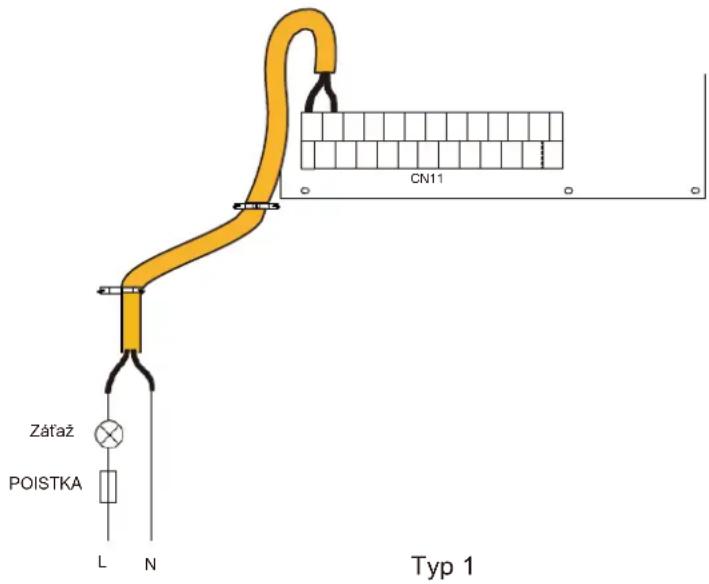

Záťaž POISTKA L N CN11 Typ 1

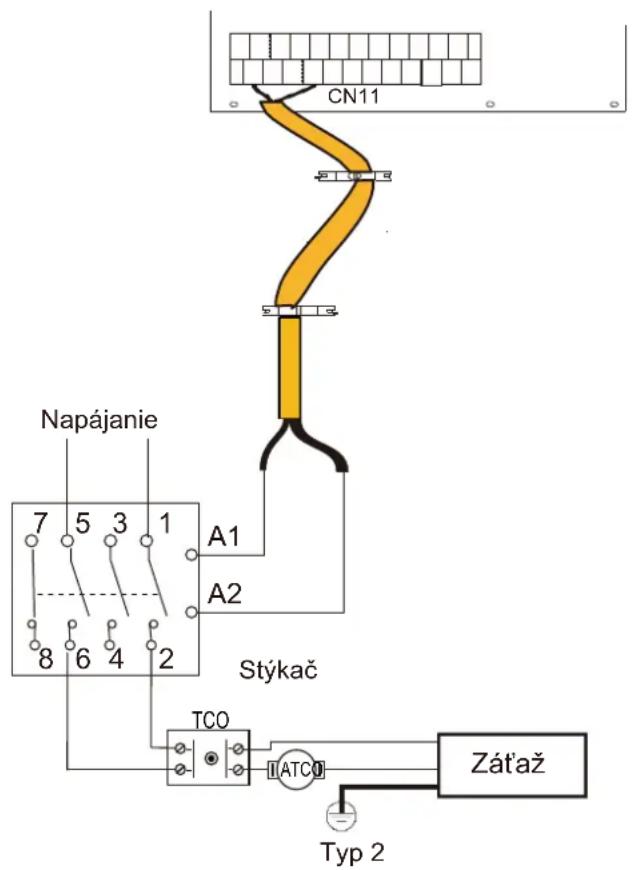

CN11 Napájanie 7 5 3 1 8 6 4 2 A1 A2 Stýkač TCO ATCO Záťaž Typ 2

1) Pre riadenie doplnkového zdroja tepla (AHS):

POIS L Napájanie KM1 7 5 3 1 A1 8 6 4 2 A2 N Doplinkový zdroj tepla CN11 1 2 AHST AHLE

Napätie	220-240VAC
Max. prevádzkový prúd (A)	0.2
Prierez vodičov	0.75
Typ portu riadiaceho signál:	Typ 2

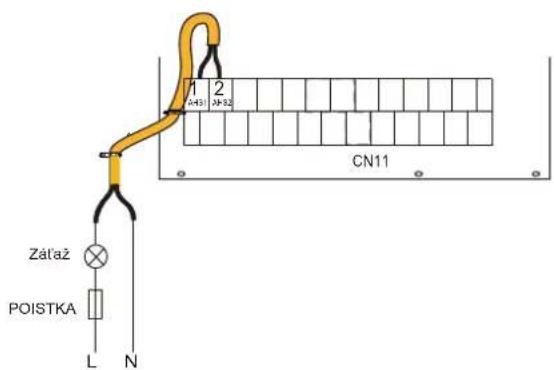

Záťaž POISTKA L N CN11 1 2 A453 A4-32

Napätie	220-240VAC
Max. prevádzkový prúd (A)	0.2
Prierez vodičov	0.75
Typ portu riadiaceho signál:	Typ 1

2) Pre 3-cestný

Napätie	220-240VAC
Max. prevádzkový prúd (A)	0.2
Prierez vodičov	0.75
Typ portu riadiaceho signál:	Type 2

a) Postup

• Pripojte kábel k príslušným svorkám, ako je znázornené na obrázku.
  Kábel spol'ahlivo upevníte.

3) Pre vonkajšie

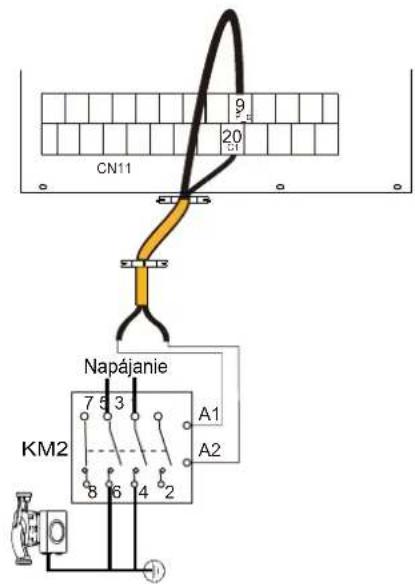

CN11 9 20 Napájanie KM2 7 5 3 A1 8 6 4 2 A2

vonkajšie obehové čerpadlo P_o

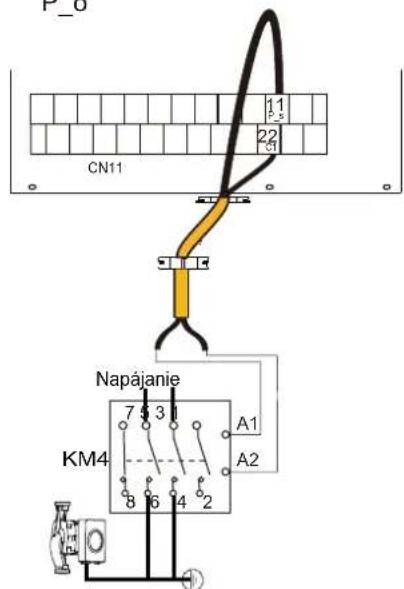

CN11 Napäianie KM4 A1 A2

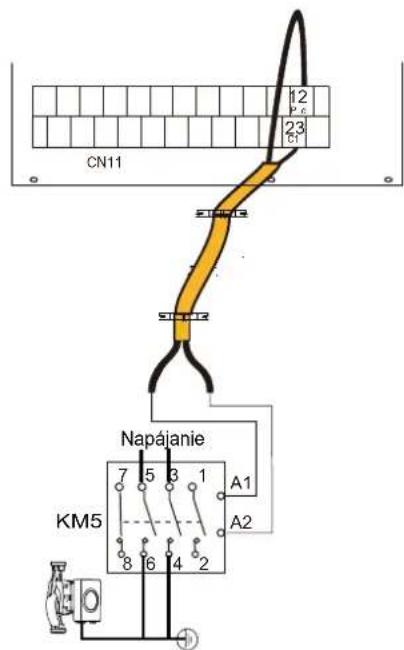

vonkajšie čerpadlo solárnej energie P_s

CN11 Napájanie KM5 A1 A2

a) Postup
- Pripojte kábel k prislušným svorkám, ako je znázornené na obrázku.
Kábel spoľahlivo upevníte.

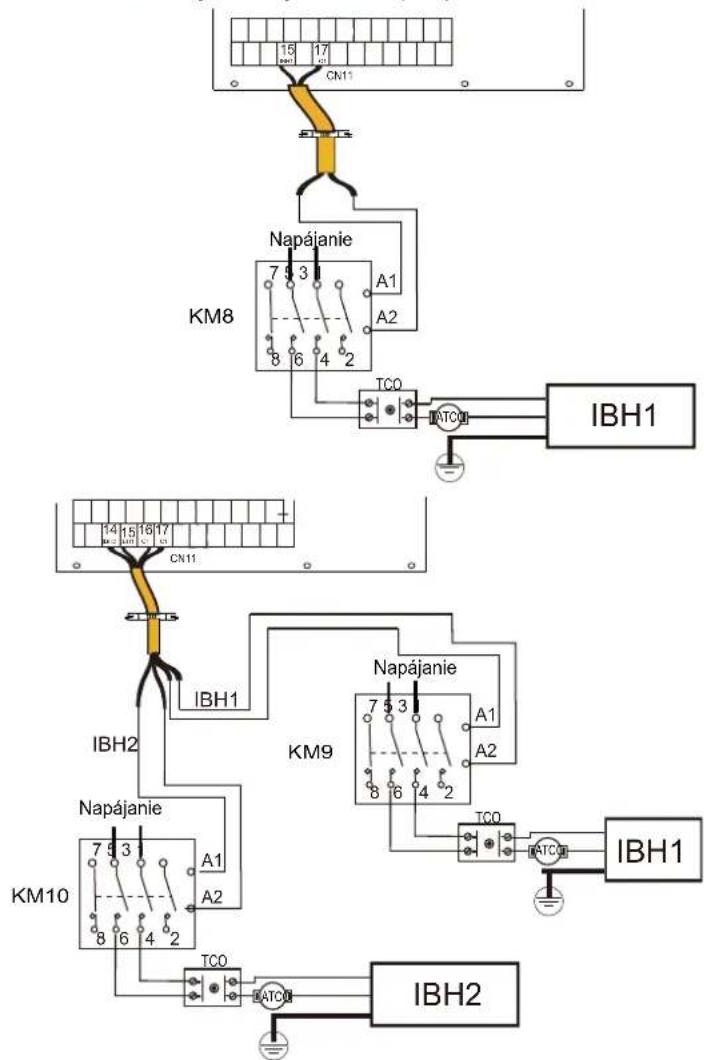

6) Pre vnútorný záložný ohrievač (IBH)

Napätie 220-240VAC
Max. prevádzkový prúd (A) 0.2
Prierez vodičov 0.75
Typ portu riadiaceho signál:	Typ 2

UPOZORNENIE

• Jednotka vysiela iba signál ON/OFF do ohrievača.
  • IBH2 nie je možné zapojiť samostatne.

Izbový termostat musí byt' nizkonapätový.

Existujú tri metódy pre pripájanie kábla termostatu (ako je opísané r obrázku vyššie) a ich vol'ba závisí na aplikácii.

Metóda A (Ovládanie nastavenia režimu)

RT (izbový termostat) môže ovládať chladenie a vykurovanie samostatne, podobne ako 4-ovládač pre 4-trůbkový FCU fancoil. Ked je hydraulický modul pripojený s externým ovládačom teploty, v použivateľskom rozhraní sa v ponuke (PRE SERVISNÉHO TECHNIKA) FOR SERVICEMAN nastavuje IZ BOVÝ TERMOSTAT (RT) ( na NASTAVENIE REŽIMU (MODE SET) :

A.1 Ked' jednotka deteguje medzi CL a COM napätie 12VDC, systém bude bežat' podla prioritne nastaveného režimu na používateľskom rozhraní.

A.2 Ked' jednotka deteguje medzi CL a COM napätie 0VDC amedzi HT a COM deteguje napätie 12VDC, systém bude bežat podl'a prioritne nastaveného režimu na používatel'skom rozhraní.

A.3 Ked' jednotka deteguje napätie 0VDC na oboch stranách (CL-COM, HT-COM), jednotka prestane pracoval' v režime priestorového vykurovania alebo chladenia.

Metóda B (Ovládanie jednej zóny)

B.1 Ked'1> jednotka deteguje medzi HT a COM napätie 12VDC, jednotka sa zapne.

B.2 Ked'1> jednotka deteguje medzi HT a COM napätie 0VDC, jednotka sa vypne.

Metóda C (Ovládanie dvoch zón)

Hydraulický modul je spojený s dvoma izbovými termostatni, zatiaľ čo je v použivateľskom rozhraní v ponuke PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN) nastavený IZBOVÝ TERMOSTAT (RT) na DVE ZÓNY:

C.1 Ked' jednotka deteguje medzi HT a COM napätie 12VDC, zapne sa zóna 1. Ked' jednotka deteguje medzi HT a COM napätie 0VDC, zóna 1 sa vypne.

C.2 Ked jednotka deteguje medzi CL a COM napätie 12VDC, zóna 2 sa zapne podľa klimatickej teplotnej krivky. Ked jednotka deteguje medzi CL a COM napätie 0V, zóna 2 sa vypne.

C.3 Ked sú HT-COM a CL-COM detegované ako 0VDC, jednotka vypne.

C.4 Ked sú HT-COM a CL-COM detegované ako 12VDC, obe, zóna 1 i zóna 2, zapnú.

UPOZORNENIE

• Vedenie termostatu by malo vyhovovať nastaveniam na používatelškom rozhraní.
• Napájanie zariadenia a izbového termostatu musia byť napojené do rovnakého neutrálneho vedenia.
• Ked' IZBOVÝ TERMOSTAT nie je nastavený na NON, vnútorný snímač teploty Ta nemôže byt' nastavený ako platný.
• Zóna 2 môže pracovať iba v režime vykurovanie. Ked’ je na používatelškom rozhraní nastavený režim chladenia a zóna 1 je vypnutá (OFF), “CL” v zóne 2 zatvára, systém ostáva stále "vypnutý OFF". Pri inštalácii musia byť vedenia pre termostaty pre zónu 1 aj zónu 2 zapojené správne.

a) Postup

8) Pre vstupný signál solárnej energie (nízke napätie):

CN5 CN28 CN8 CN6 CN24 CN23 CN21 CN32 CN25 S1 S2 CN33 CN13 CN37 CN15 CN38 CN18 CN64 CN27 S25 CN31 CN35 CN36 CN17 CN19 CN22 S3 CN4 SW9 CN11 CN30 UZAVRETÉ ZASTAVENIE

9) Pre dial'kové zastavenie:

CN5 CN28 CN8 CN6 CN24 CN23 CN21 CN32 CN25 S1 S2 CN33 CN13 CN37 CN15 CN38 CN18 CN27 CN64 CN29 CN42 S3 CN4 CN22 SW9 CN17 CN19 CN31 M1/M2 CN35 CN36 CN11 CN30 UZAVRETE: ZASTAVENIE

10) Pre inteligentnú siet:

Jednotka má funciu inteligentnej siete (smart grid), na doske PCB sú dva porty na pripojenie SG a EVU signálu nasledovne:

CN5 CN28 CN8 CN6 CN24 CN23 CN21 CN25 S1 S2 CN33 CN13 CN37 CN15 CN38 CN18 CN64 CN27 CN29 CN42 S3 CN4 CN22 1 2 3 4 5 6 7 8 9 10 11 13 14 15 16 17 18 19 20 21 22 23 24 CN11 CN30 SW9 CN17 CN19 CN35 CN30 SMART GRID

1) SG=ON (ZAP), EVU=ON (ZAP).

AK je režim TÚV (DHW) prístupný:

- Ak je TBH (posilňovací ohrievač zásobníka) nastavený ako dostupný, a ak je T5 °C, TBH sa zapne vynútene. (Tepelné čerpadlo a TBH môžu pracovať súčasne.); ak je T5<

- TBH je nastavený ako nedostupný a IBH je nastavený ako dostupný pre DHW (TUV) režim, poklař bůde T5°C, IBH sa zapne vynútehe. (Tepelné čerpadlo a TBH môžu pracovať súčasne.) Ak je T5≥ 60 °C, IBHsa vypne.<

2) SG=OFF (VYP), EVU=ON (ZAP).

- Ak je TBH nastavený ako dostupný a režim TÚV (DHW) je zapn (ON), ak je T5 < T5S-2, TBH sa zapne. (Tepelné čerpadlo a IBH môžu pracoval' súčasne.) Ak je T5≥T5S+3, TBH sa vypne.

- Ak je TBH nastavené ako nedostupné a IBH nastavené ako dostupné pre režim TUV (DHW), a ak je T5<T5S-dT5_ON, IBH sa zapne. (Tepelné čerpadlo a IBH môžu pracovať súčasne.) Ak je T5≥Min (T5S+3,60), IBH sa vypne.

Jednotka bude pracovať normálne.

Jednotka by mala byt' nakonfigurovaná montérom tak, aby vyhovovala prostrediu inštalácie (vonkajšia klíma, nainštalovanie dalšej výbavy, atd.) a odborným znalostiam používateľa.

⚠️ VÝSTRAHA

Je dôležité, aby si montér postupne prečítal všetky informácie v tejto kapitole, aby bol systém podľa toho nakonfigurovaný vyhovujúco.

10.1 Počiatočné spustenie pri nízkej vonkajšej okolitej teplote

Počas počiatočného spúšťania, keď je teplota nízka, je dôležité, aby bola voda ohrievaná postupne. Nedodržianie tejto požiadavky môže skončit popraskaním betónovej podlahy v dôsledku rapídnej zmeny teploty. Pre d’alšie informácie, prosím, kontaktujte zodpovedného dodávateľa pre liatie stavebného betónu.

Na toto sa dá použit funkcia na predhriate podlahy. (Prosím, prejdite do ponuky "PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN)" na položku "ŠPECIÁLNA FUNKCIA (SPECIAL FUNCTION)")

10.2 Predprevádzková kontrola

Kontroly pred počiatočným spustením.

NEBEZPEČENSTVO

• Zapájanie v teréne : Ulistite sa, že zapájanie vonku medzi miestnym napájacím panelom a jednotkou i ventilmi (ak boli použité), d'alej, medzi jednotkou
  a izbovým termostatom (ak je použitý), jednotkou a zásobníkom pre teplů úžílkovú vodu, a jednotkou a súpravou záložného ohrievača, bolo vykonané podľa pokynov opísaných v kapitole 9.6 "Zapájanie v teréne" podľa schémy elektrického zapojenia a miestnych zákonov a predpisov.

- Poistky, ističe alebo ochranné zariadenia: Skontrolujte, či sú poistky alebo miestne nainštalované ochranné zariadenia o veľkosti a typu specifikovaných v kapitole 15 "TECHNICKÉ ŠPECIFIKÁCIE". Ulistite sa, že žiadne poistky alebo ochranné zariadenia neboli obídené.

- Istič posilňovacieho ohrievača : Nezabudnite zapnút' istič posilňovacieho ohrievača (vzt'ahuje sa len na jednotky s nainštalovaným voliteľným zásobníkom teplej úžitkovej vody).

- Uzemňovacia kabeláž : Uistite sa, že uzemňovacie káble boli riadne pripojené, a že uzemňovacie svorky sú dotiahnuté.

- Interná elektroinštalácia : Vizuálne skontrolujte spínaciu skrinku, či nie sú spoje uvoľnené alebo elektrické komponenty poškodené.

- Poškodené diely : Skontrolujte vnútro jednotky, či sa tam nenachádzajú poškodené komponenty alebo stlačené potrubia.

- Únik chladiva : Skontrolujte, či vo vnútri jednotky nedochádza k úniku chladiva. V prípade známok úniku chladiva, kontaktujte vášho miestneho predajcu.

- Napätie napájacieho zdroja : Skontrolujte napájacie napätie na miestnom napájacom paneli. Napätie musí odpovedať napätiu uvedenému na identifikačnom štítku jednotky.

- Odvzdušňovací ventil : Uistitesa, že je odvzdušňovací ventil otvorený (minimálne na 2 otáčky).

- Uzatváracie ventily : Uistite sa, že sú uzatváracie ventily naplno otvorené.

10.3 Diagnostika zlyhania pri prvej inštalácii

- Ak sa na používatefskom rozhraní nič nezobrazuje, je nutné pred samotnou diagnostikou možných chybových kódov skontrolovať najprv, či nedošlo k jednej z nasledujúcich abnormalit.

-Odpojenie alebo zlyhanie vedenia (medzi napájacím zdrojom a jednotkou, ako aj medzi jednotkou a používateľským rozhraním).

-Poistka na doske plošných spojov PCB môže byt' zničená.

- Ak použivatel'ské rozhranie zobrazuje "E8" alebo "E0" ako chybové kódy, je tu možnosť, že sa do systému dostal vzduch alebo úroveň vody v systéme je nižšia ako požadované minimum.

- Ak sa na používateľskom rozhraní zobrazuje chybový kód E2, skontrolujte pripojenie medzi jednotkou a používateľským rozhraním.

Čalšie chybové kódy a príčiny zlyhania môžete nájsť v kapitole 14.3 "Chybové kódy".

• Pred inštaláciou jednotky si pozorne prečítajte bezpečnostné opatrenia.
• Nižšie uvedené pokyny sú dôležité bezpečnostné záležitosti, ktoré musia byt' dodržané
• Ak ste sa po dokončení skúšobnej prevádzky presvedčili, že sa počas nej nevyskytli žiadne abnormálne javy, predajte tento návod používatelovi
  • Význam označení:

VAROVANIE

Znamená to, že nesprávna obsluha môže spôsobit smrt alebo vážne zranenie.

VÝSTRAHA

Znamená to, že nesprávna obsluha môže mať za následok zranenie alebo poškodenie majetku.

VAROVANIE

Inštaláciu jednotky, prosím, zverte do rúk distribútorovi alebo profesionálom.

Inštalácia akoukol'vek inou osobou môže viest k nesprávnemu nainštalovaniu, zásahu el. prúdom alebo požiaru.

Pokyny v tomto manuáli dodržiavajte striktne.

Nesprávna inštalácia môže viest' k zásahu el. prúdom alebo požiaru.

Opätovnú inštaláciu musia vykonávať profesionáli. Nesprávna inštalácia môže viest' k zásahu el. prúdom alebo požiaru.

Klimatizáciu svojvol'ne nerozoberajte.

L'ubovoľná demontáž môže spôsobit' abnormálnu prevádzku aleboprehrievanie, čo by mohlo skončit' požiarom.

VÝSTRAHA

Káblový ovládač sa musí namontovat' v interiéri a nesmie by vystavený priamemu slnečnému svetlu.

Neinštalujte jednotku na mieste, ktoré je exponované možnému úniku horľavých plynov.

Pri úniku a zhromažďovaniu sa horľavých plynov v blízkosti káblového ovládača môže dôjst' k požiaru.

V opačnom prípade môže dôjst k el. úniku alebo prehriatiu a spôsobit tak požiar.

Pre zapájanie sa musia použit uvedené kable. Na svorky sa nesmie používať žiadna vonkajšia sila.

Ináč by mohlo dôjst k preseknutiu vedenia a prehriatiu s následným požiarom.

VÝSTRAHA

Neumiestňujte káblový ovládač do blízkosti svetelných zdrojov, aby ste predišli rušeniu dialkovému signálu ovládača. (pozri obrázok vpravo)

10.4.2 Ďalšie opatrenia

10.4.2.1. Miesto inštalácie

Jednotku neinštalujte na mieste s vysokým výskytom minerálnych olejov, pary a sulfidických plynov. Ináč by sa mohlo zariadenie poškodit' a zlyhať.

10.4.2.2 Príprava pred inštaláciou

1) Skontrolujte, či máte všetky nasledujúce položky.

Č.	Názov	Počot	Poznámka
1	Káblový ovládač	1	______
2	Montážna skrutka do dreva s okrúhlou krížovou hlavou	3	Pre prípevnenie na stenu
3	Montážna skrutka s okrúhlou krížovou hlavou	2	Pre pripevnenie na el. spinaciu skrinku
4	Návod na inštaláciu a obsluhu	1	______
5	Plastová skrutka	2	Tento diel sa používa na inštaláciu centralneho ovládanía do el. skrinky
6	Plastová expanzná hmoždinka	3	Pre pripevnenie na stenu

10.4.2.3 Upozornenie k inštalácii káblového ovládača:

1) Tento návod na inštaláciu obsahuje informácie o postupe pri inštalácii káblového dialkového ovládača. Popis pripojenia medzí káblovým ovládačom a vnútornou jednotkou nájdete v návode na inštaláciu vnútornej jednotky.
2) Káblový dialkový ovládač používa nízkonapăťový obvod. Nikdy ho nepripájajte k štandardnému obehu 220V/380V ani ho nedávajte do rovnakej káblovej trubice s obvodom.
3) Tienený kábel musí byt' stabilne uzemnený, ináč môže dôjst' k zlyhaniu prenosu.
4) Nepokúšajte sa predlížit tienený kábel priamo v rezoch, na pripájanie je nevyhnutné použit pripojovacie svorkovnice.
5) Po dokončení pripojenia nepoužívajte na kontrolu izolácie signálového kábla Megger-meter.
6) Pri inštalácii káblového ovládača prerušte napájanie.

10.4.3 Postup inštalácie a zodpovedajúce nastavenie káblového ovládača

10.4.3.1 Obrázok s prehl'adom rozmerov

10.4.3.2 Elektrické zapájanie

10.4.3.3 Inštalácia zadného krytu

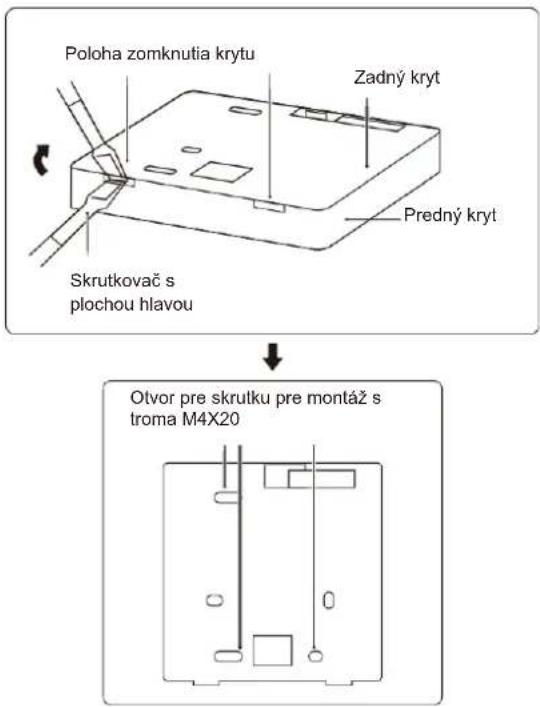

Poloha zomknutia krytu Zadný kryt Predný kryt Skrutkovač s plochou hlavou Otvor pre skrutku pre montáž s troma M4X20

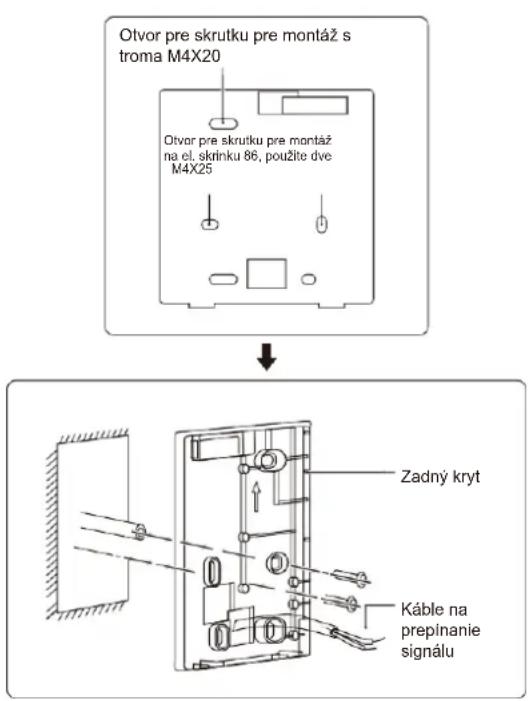

Otvor pre skrutku pre montáž s troma M4X20 Otvor pre skrutku pre montáž na el. skrinku 86, použite dve M4X25 Zadný kryt Káble na prepínanie signálu

1) Pre uvoľnenie krytu zo zomknutej polohy v dolnej časti káblového ovládača použite skrutkovač s plochou hlavou a otáčaním skrutkovača odoberte zadný kryt. (Dávajte pozor na správny smer otáčania, ináč sa poškodí zadný kryt!)

2) Použitím troch skrutiek M4X20 namontujte zadný kryt priamo na stenu.

3) Na namontovanie zadného krytu na elektrickú skrinku 86 použite dve skrutky M4X25 a jednu skrutku M4X20 pre upevnenie na stenu.

4) Upravte dížku dvoch plastových skrutkovacích tyčiek z príslušenstva na štandardnú dížku vzdialenosti medzi skrutkou na elektrickej skrinke až po stenu. Počas inštalácie skrutkovacej tyčky na stenu dbajte na to, aby bola zároveň so stenou.

5) Na upevnenie zadného krytu káblového ovládača na stenu cez skrutkovaciu tyčku použíte skrutky s krížovou hlavou. Po inštalácii prekontrolujte, či je zadný kryt káblového ovládača zarovnaný a následne nainštalujte káblový ovládač späť na zadný kryt.

6) Prílišné utiahnutie skrutiek spôsobí deformáciu zadného krytu.

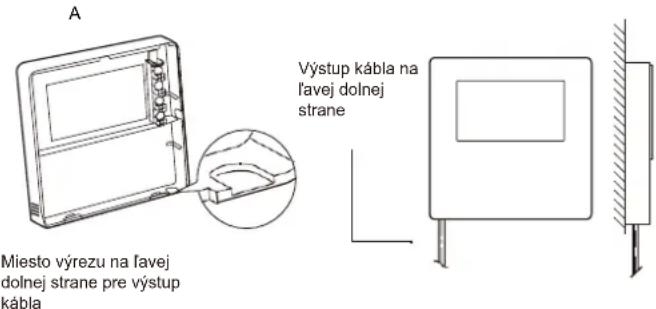

A Výstup kábla na l'avej dolnej strane Miesto výrezu na l'avej dolnej strane pre výstup kábla

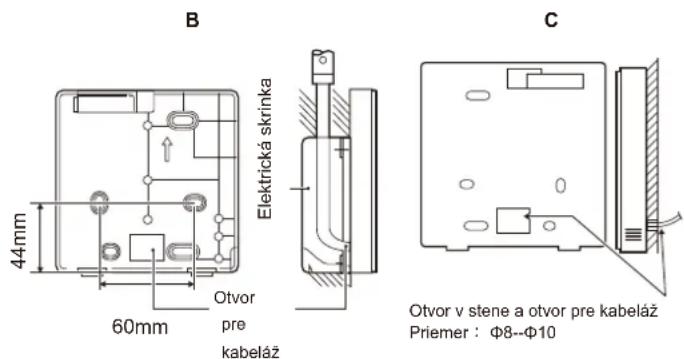

B 44mm 60mm Otvor pre kabeláz Elektrická skrinka C Otvor v stene a otvor pre kabeláz Priemer : Φ8--Φ10

Tmel Lapač Tmel Lapač Tmel Lapač

Zabráňte preniknutiu vody do dialkového káblového ovládača, počas inštalácie vedenia použite na utesnenie konektorov vodičov prepadový záchytný lapač a tmel.

10.4.4 Namontovanie predného krytu

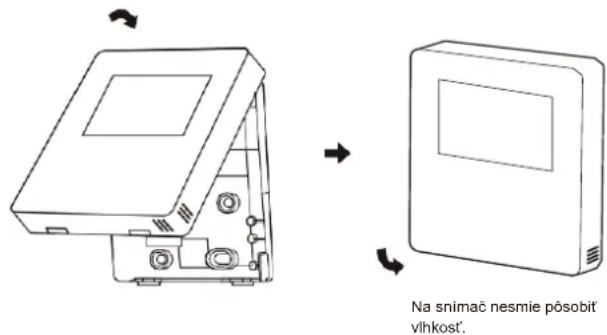

Pri nasadení predného krytu a následnom zacvaknutí počas montáže dávajte pozor, aby ste neprichytili prepínací komunikačný kábel.

Na snimač nesmie pôsobit vilkost.

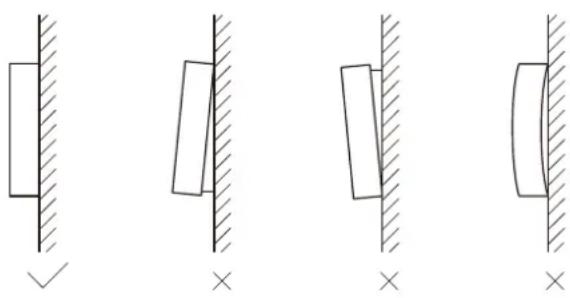

Zadný kryt musí byť namontovaný správne a predný kryt pevne zacvaknutý na zadný, ináč by došlo k pádu predného krytu.

Jednotka by mala byť nakonfigurovaná tak, aby vyhovovala prostrediu inštalácie (vonkajšia klíma, nainštalovanie dálšej výbavy, atd.) a požiadavkám používatel'a. K dispozícii je viacero nastavenie polí. Tieto nastavenia sú prístupné a programovatel'né v ponuke "PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN)" na používatelskom rozhraní.

Napájanie jednotky

Pre viac informácií, ako zmenit' nastavenie jedného alebo viacerých polí, prosím, navštívte ponuku "PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN)"

UPOZORNENIE

Hodnoty teploty zobrazenej na káblovom ovládači (používatel'skom rozhraní) sú v °C.

11 ŠTRUKTÚRY MENU: PREHL'AD

    B --> L["OPERATION MODE (PREVÁDZKOVÝ REŽIM)"]
    L --> M["HEAT (VYKUROVANIE)"]
    L --> N["COOL (CHLADENIE)"]
    L --> O["AUTO"]

    B --> P["PRESET TEMPERATURE (PREDNASTAVENÁ TEPLÓTA)"]
    P --> Q["PRESET TEMP. (PREDNASTAVENÁ T.) WEATHER TEMP. SET (NASTAVENIE TEPLÓTY PODLA POČASIA)"]
    P --> R["ECO MODE (REŽIM ECO)"]

    B --> S["DOMESTIC HOT WATER(DHW) (TEPLÁ ÚŽITKOVÁ VODA (TÜV))"]
    S --> T["DISINFECT (DEZINFIKOVAT)"]
    T --> U["FAST DHW (RYCHLY OHREV TÜV)"]
    T --> V["TANK HEATER (OHRIEVAČ ZÁSOBNIKA)"]
    T --> W["DHW PUMP (ČERPADLO TÜV)"]

    B --> X["SCHEDULE (PLÁN)"]
    X --> Y["TIMER (ČASOVAČ)"]
    Y --> Z["WEEKLY SCHEDULE (TÝŽDENNY PLÁN)"]
    Z --> AA["SCHEDULE CHECK (KONTROLA HARMONOGRAMU)"]
    AA --> AB["CANCEL TIMER (ZRUŠENIE ČASOVAČA)"]

    B --> AC["OPTIONS (MOŽNOSTI)"]
    AC --> AD["SILENT MODE (REŽIM TICHÝ)"]
    AC --> AE["HOLIDAY AWAY (DOVOLENKA MIMO DOMOVA)"]
    AC --> AF["HOLIDAY HOME (DOVOLENKA DOMA)"]
    AC --> AG["BACKUP HEATER (ZÁLOZNÝ OHRIEVAČ)"]

    B --> AH["CHILD LOCK (DETSKÝ ZÁMOK)"]
    AH --> AI["COOL/HEAT TEMP. ADJUST (NASTAVENIE TEPLÓTY CHLADENIA/VYKUROVANIA)"]
    AH --> AJ["COOL/HEAT MODE ON/OFF (ZAP/VYP REŽIMU CHLADENIA/VYKUROVANIA)"]
    AH --> AK["DHW TEMP. ADJUST (NASTAVTE TEPLÓTU TÜV)"]
    AH --> AL["DHW MODE ON/OFF (ZAP/VYP REŽIMU TÜV)"]

    B --> AM["SERVICE INFORMATION (SERVISNÉ INFORMÁCIE)"]
    AM --> AN["SERVICE CALL (SERVISNÉ VOLANIE)"]
    AM --> AO["ERROR CODE (CHYBOVÝ KÓD)"]
    AM --> AP["PARAMETER (PARAMETER)"]
    AM --> AQ["DISPLAY (DISPLEJ)"]

    B --> AR["OPERATION PARAMETER (PREVÁDZKOVÝ PARAMETER)"]
    AR --> AS["FOR SERVICEMAN (PRE SERVISNÉHO TECHNIKA)"]
    AS --> AT["DHW MODE SETTING (NASTAVENIE REŽIMU TÜV)"]
    AS --> AU["COOL MODE SETTING (NASTAVENIE REŽIMU CHLADENIA)"]
    AS --> AV["HEAT MODE SETTING (NASTAVENIE REŽIMU VYKUROVANIA)"]
    AS --> AW["AUTO MODE SETTING (NASTAVENIE REŽIMU AUTO)"]
    AS --> AX["TEMP. TYPE SETTING (NASTAVENIE TYPU TEPLÓTY)"]
    AS --> AY["OTHER HEATING SOURCE (INÝ ZDROJ VYKUROVANIA)"]
    AS --> AZ["HOLIDAY AWAY SETTING (SDOVOLENKY MIMO DOMOVA)"]
    AS --> BA["SERVICE CALL (SERVISNÉ VOLANIE)"]
    BA --> BB["RESTORE FACTORY SETTINGS (OBNOVENIE TOVARENSKYCH NASTAVENI)"]
    BA --> BC["TEST RUN (SKÚŠOBNÁ PREVÁDZKA)"]
    BA --> BD["SPECIAL FUNCTION (ŠPECIALNA FUNKCIA)"]
    BA --> BE["AUTO RESTART (AUTO RESTART)"]
    BA --> BF["POWER INPUT LIMITATION (OBMEDZENIE PŘÍKONU)"]
    BA --> BG["INPUT DEFINE (VYMEDZENIE VSTUPU)"]
    BA --> BH["CASCADE SET (KASKÁDOVE NASTAVENIE HMI ADDRESS SET (NASTAVENIE ADRESY HMI)"]
    BA --> BI["COMMON SET (SPOLOČNÉ NASTAVENIE)"]

    B --> BJ["WLAN SETTING (NASTAVENIE WLAN)"]
    BJ --> BK["AP MODE (REŽIM AP)"]
    BJ --> BL["RESTORE WLAN SETTING (OBNOVENIE NASTAVENIA WLAN)"]

    B --> BM["SILENT MODE (REŽIM TICHÝ)"]
    BM --> BN["CURRENT STATE (AKTUÁLNY STAV)"]
    BM --> BO["SILENT LEVEL (ÚROVEN ŢTICHA) TIMER1 START (ČASOVAČ1 ŠTART)"]
    BM --> BP["TIMER1 END (ČASOVAČ1 STOP) TIMER1 (ČASOVAČ1)"]
    BM --> BQ["TIMER2 START (ČASOVAČ2 ŠTART)"]
    BM --> BR["TIMER2 END (ČASOVAČ2 STOP) TIMER2 (ČASOVAČ2)"]

    B --> BS["HOLIDAY AWAY (DOVOLENKA MIMO DOMOVA)"]
    BS --> BT["CURRENT STATE (AKTUÁLNY STAV)"]
    BS --> BU["DHW MODE (REŽIM TÜV)"]
    BS --> BV["DISINFECT (DEZINFIKOVAT)"]
    BS --> BW["HEAT MODE (REŽIM VYKUROVANIA)"]
    BS --> BX["FROM (OD) UNTIL (DO)"]

    B --> BY["HOLIDAY HOME (DOVOLENKA DOMA)"]
    BY --> BQ["CURRENT STATE (AKTUÁLNY STAV)"]
    BY --> BR["TIMER (ČASOVAČ)"]

    B --> CA["PARAMETER (PARAMETER)"]
    CA --> CB["ROOM SET TEMP. (NASTAVENÁ IZBOVÁ TEPLÓTA)"]
    CA --> CC["MAIN SET TEMP. (HLAVNA NASTAVENÁ TEPLÓTA)"]
    CA --> DD["TANK SET TEMP. (NASTAVENÁ TEPLÓTA) V ZASOBNÍKU"]
    CA --> DE["ROOM ACTUAL TEMP. (SKUTOČNÁ IZBOVÁ TEPLÓTA)"]
    CA --> DF["MAIN ACTUAL TEMP. (HLAVNA SKUTOČNÁ TEPLÓTA) TANK ACTUAL TEMP. (SKUTOČNÁ TEPLÓTA) V ZASOBNÍKU"]

    B --> DG["DISPLAY (DISPLEJ )"]
    DG --> DH["TIME (ČAS )"]
    DG --> DI["DATE (DÁTUM) LANGUAGE (JAZYK ) BACKLIGHT (ZADNÉ SVETLO) BUZZER (BZUČIAK) SCREEN LOCK TIME (DOBA UZAMKNUTIA OBRAZOVKY)"]

    B --> DJ["SN VIEW (ZOBRAZENIE SÉRIOVÉHO ČÍSLA (SN)) HMI IDU ODU"]

    B --> DK["ENERGY METERING (MERANIE ENERGIE)"]
    DK --> DL["HEATING (VYKUROVANIE ) COOLING (CHLADENIE) DHW (HMV)"]

FOR SERVICEMAN (PRE SERVISNÉHO TECHNIKA)
1 DHW MODE SETTING (NASTAVENIE REŽIMU TÜV)
2 COOL MODE SETTING (NASTAVENIE REŽIMU
CHLADENIA)
3 HEAT MODE SETTING (NASTAVENIE REŽIMU
VYKUROVANIA
4 AUTO MODE SETTING ( NASTAVENIE REŽIMU
AUTO
5 TEMP. TYPE SETTING (NASTAVENIE TYPU
TEPLOTY)
6 ROOM THERMOSTAT (IZBOVÝ TERMOSTAT)
7 OTHER HEATING SOURCE (INY ZDRO)
VYKUROVANIA)
8 HOLIDAY AWAY SETTING (DOVOLENKY MIMO
DOMOVA)
9 SERVICE CALL (SERVISNE VOLANIE)
10 RESTORE FACTORY SETTINGS (OBNOVENIE
TOVARENSKYCH NASTAVENI)
11 TEST RUN (SKÚŠOBNÁ PREVÁDZKA)
12 SPECIAL FUNCTION (SPECIALNA FUNKCIA)
13 AUTO RESTART (AUTO RESTART)
14 POWER INPUT LIMITATION (OBMEDZENIE
PRIKONU)
15 INPUT DEFINE (VYMEDZENIE VSTUPU)
16 CASCADE SET (KASKÁDOVÉ NASTAVENIE)
17 HMI ADDRESS SET (NASTAVENIE ADRESY HMI)
18 COMMON SET (SPOLOČNÉ NASTAVENIE)

1 DHW MODE SETTING (NASTAVENIE REŽIMU
TÜV)
1.1 DHW MODE (REŽIM TÜV)
1.2 DISINFECT (DEZINFIKOVAT)
1.3 DHW PRIORITY (PRIORITA TÜV)
1.4 PUMP D
1.5 DHW PRIORITY TIME SET (NASTAVENIE
ČASU PRIORITA TÚV)
1.6 dT5 ON
17 dT1S5
1.8 TADHINMAX
1.0 T4BWMAX
1.5 14DHWMIN
1.10 T_INTERVAL_DHW
1.11 15S_DISINFECT
1.12 t DI HIGHTEMP
1.13 t DI MAX
1.14 ↓ DHWHP RESTRICT
1.15 + DHWHP MAX
1.16 RUMP D TIMER
1.17 PUMP D RUNNING TIME
1.18 PUMP D DISINEECT
4.40 ACG FUNCTION/AC
1.15 ACST FUNCTION (ACST FONKIA)

2 COOL MODE SETTING
(NASTAVENIE REZIMU CHLADENIA)
2.1 COOL MODE (REŽIM CHLADENIA)
2.2 t T4 FRESH C
2.3 T4CMA
2.4 T4CMIN
2.5 dT1SC
2.6 JTPC
2.0 d150 0.7 + INTERV(N - 0
2.7 INTERVAL_C
2.811SetC1
2.9 T1SetC2
2.10 T4C1
2.11 T4C2
2.12 ZONE1 C-FEMISSION
2.13 ZONE2 C-EMISSION

Parametre vzt'ahujúce sa k tejto kapitole sú uvedené v tabul'ke nižšie.

Prejdite do "PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN), heslo je "234".

Poradovéčíslo	Kód Stav Predvolené			Jednotka
1.1 DHW MODE		Povoli alebo zamedzi režim TÜV (DHW mode):0=NON (nie),1=YES (áno)	1	/
1.2 DISINFECT 1		Povoli alebo zamedzi režim dezinfikovat:0=NON (nie),1=YES (áno)		/
1.3 DHW PRIORITY 1		Povoli alebo zamedzi režim priority TÜV (DHW priority mode):0=NON (nie),1=YES (áno)		/
1.4 PUMP_D		Povoli alebo zamedzi režim čerpadla TÜV (DHW pump mode):0=NON(nie),1=YES (áno)	0	/
1.5	DHW PRIORITY TIME SET	Povoli alebo zamedzi nastavenie priority TÜV (DHW priority time):0=NON (nie),1=YES (áno)	0	/
1.6 dT5_ON		Teplotný rozdiel pre spustenie tepelného čerpadla	10	°C
1.7 dT1S5		Rozdielna hodnota medzi Twout a T5 v režime TÜV (DHW)	10	°C
1.8 T4DHWMAX		Max. okolitá teplota, pri ktoroj môže tepelné čerpadlo pracovať pre ohrev úžitkovej vody	43	°C
1.9	T4DHWMIN	Min. okolitá teplota, pri ktoroj môže tepelné čerpadlo pracovať pre ohrev úžitkovej vody	-10	°C
1.10	t_INTERVAL_DHW	Časový interval pre spustenie kompresora v režime TÜV (DHW).	5	MIN
1.11	T5S_DISINFECT	Ciefová teplota vody v zásobníku pre TÜV (DHW) pri funkcii DEZINFIKOVAT(DISINFECT)	65	°C
1.12	t_DI_HIGHTEMP	Čas, počas ktorého bude pretrvávať najvyššia teplota vody v zásobníku pre TÜV (DHW) pri funkcii DEZINFIKOVAT(DISINFECT).	15	°C
1.13	t_DI_MAX	Max. čas, počas ktorého bude prebiehať dezinfekcia.	210	MIN
1.14	t_DHWHP_RESTRICT	Prevádzkový čas pre chod priestorového chladenia/vykurovania.	30	°C
1.15 t_DHWHP_MAX 90		Max. čas chodu tepelného čerpadla v režime PRIORITA TÜV (DHW PRIORITY).		MIN
1.16 PUMP_D TIMER 1		Povoli alebo zamedzi načasovanú prevádzku čerpadla TÜV (DHW pump mode) a udržuje v chode počas doby (PUMP RUNNING TIME):0=NON (nie),1=YES (áno)		/
1.17	PUMP_D RUNNING TIME	Určitý čas, počas ktorého bude čerpadlo TÜV (DHW) bežaf.	5	MIN
1.18 PUMP_D DISINFECT 1		Povoli alebo zamedzi čerpadlu TÜV (DHW) pracovať, kod’ je jednotka v režime dezinfikovat a T5≥T5S_DI-2:0=NON (nie),1=YES (áno)		/
1.19 ACS FUNCTION		Povoli alebo zamedzi ovladanie druháho zásobníka vody T5_2:0=NON (nie),1=YES (áno)	0	/
2.1 COOL MODE		Povoli alebo zamedzi režim chladenia:0=NON (nie),1=YES (áno)	1	/
2.2 t_T4_FRESH_C		Čas obnovy klimatických kriviek pre režim chladenia	0.5	hodiny
2.3 T4CMAX		Najvyššia okolitá prevádzková teplota v režime chladenia	52	°C
2.4 T4CMIN		Najnižšia okolitá prevádzková teplota v režime chladenia	10	°C
2.5 dT1SC		Teplotný rozdiel medzi T1 a T1S (nastavená teplota vody) pre spustenia tepelného čerpadla	5	°C
2.6	dTSC	Teplotný rozdiel medzi aktuálnou izbovou teplotou Ta a nastavenou izbovou teplotou Tas pre spustenie tepelného čerpadla.	2	°C
2.7 t_INTERVAL_C		Časový interval spustenia kompresora v režime chladenia	5	min
2.8 T1SetC1		Nastavená teplota 1 pri klimatických krivkách v režime chladenia.	10	°C
2.9 T1SetC2		Nastavená teplota 2 pri klimatických krivkách v režime chladenia.	16	°C
2.10 T4C1		Okolitá teplota 1 pri klimatických krivkách v režime chladenia.	35	°C
2.11 T4C2		Okolitá teplota 2 pri klimatických krivkách v režime chladenia.	25	°C
2.12 ZONE1 C-EMISSION		Typ terminálu zóny 1 v režime chladenia: 0=FCU(jednotka fancoil),1=RAD.(radiátor), 2=FHL(Slučka podlahového vykurovania)	0	/
2.13	ZONE2 C-EMISSION	Typ terminálu zóny 2 v režime chladenia: 0=FCU(jednotka fancoil),1=RAD.(radiátor), 2=FHL(Slučka podlahového vykurovania)	0	/
3.1	HEAT MODE	Povoli alebo zamodzl režim vykurovania.	1	/
3.2	t_T4_FRESH_H	Čas obnovy klimatických kriviek pre režim vykurovanie	0.5	hodiny
Poradové číslo	Kód Stav	Predvolené		Jednotka
3.3	T4HMAX	Max. okolitá prevádzková teplota pre rožim vykurovania	25	°C
3.4	T4HMIN	Min. okolitá prevádzková teplota pre režim vykurovania	-15	°C
3.5	dT1SH	Teplotný rozdiel medzi T1 a T1S (nastavená teplota vody) pre spustenie tepelného čerpadla	5	°C
3.6		Teplotný rozdiel medzi aktuálnou izbovou teplotou Ta a nastavenou izbovou teplotou Tas pre spustenie vodného čerpadla	2dTSH	°C
3.7	t_INTERVAL_H	Časový interval spustenia kompresora v režime vykurovania	5	min
3.8	T1SetH1	Nastavená teplota 1 pri klimatických krivkách pre rožim vykurovanie	35	°C
3.9	T1SetH2	Nastavená teplota 2 pri klimatických krivkách pre rožim vykurovanie	28	°C
3.10	T4H1	Okolitá teplota 1 pri klimatických krivkách pre rožim vykurovanie	-5	°C
3.11	T4H2	Okolitá teplota 2 pri klimatických krivkách pre rožim vykurovanie	7	°C
3.12	ZONE1 H-EMISSION 1	Typ terminálu zóny 1 pre režim vykurovania: 0=FCU(jednotka fancoil), 1=RAD. (radiátor), 2=FHL(slučka podlahového vykurovania)		/
3.13	ZONE2 H-EMISSION	Typ terminálu zóny 2 pre režim vykurovania: 0=FCU(jednotka fancoil), 1=RAD. (radiátor), 2=FHL(slučka podlahového vykurovania)	2	/
3.14	FORCE DEFROST 0	Povoli alebo zamedzi funkciu VYNÚTENÉ ROZMRZANIE (FORCE DEFROST): 0=NON (nie),1=YES)		/
4.1	T4AUTOCMIN	Min. prevádzková okolitá teplota pre chladenie v režime auto	25	°C
4.2	T4AUTOHMAX	Max. prevádzková okolitá teplota pre vykurovanie v režime auto	17	°C
5.1		Povoli alebo zamedzi funkciuTEPLOTA PRIETOKU VODY (WATER FLOW TEMP):0=NON (nie),1=YES (áno)	1WATER FLOW TEMP
5.2	ROOM TEMP.	Povoli alebo zamedzi funkciu IZBOVÁ TEPLOTA (ROOM TEMP): 0=NON (nie),1=YES (áno)	0	/
5.3	DOUBLE ZONE	Povoli alebo zamedzi IZBOVÝ TERMOSTAT PRE 2 ZÓNY (ROOM THERMOSTAT DOUBLE ZONE:0=NON (nie),1=YES (áno)	0	/
5.4	HMI enable energy metering	Energy metering 0=NoN 1=YES	1	/
6.1	ROOM THERMOSTAT 0	Typ izbového termostatu: 0=NON (žiadny),1=MODESET,2=ONE ZONE (1 zóna) 3=DOUBLE ZONE (2 zóny)		/
6.2	MODE SET PRIORITY	Zvolí režim priority pre IZBOVÝ TERMOSTAT (ROOM THERMOSTAT): 0=HEAT (vykurovanie),1=COOL (chladenie)	0	/
7.1	IBH FUNCTION	Zvolí režim, v ktorom môže IBH (ZÁLOZNÝ OHRIEVAČ) bežat: 0=HEAT+DHW (vykurovanie + TÜV),1=HEAT (vykurovanie)	0 (DHW=platná) 1 (DHW=neplatná)	/
7.2	IBH LOCATE	Miesto inštalácie IBH (PIPE LOOP=0)	0	/
7.3	dT1_IBH_ON 5	Teplotný rozdiel medzi T1S a T1 pre spustenie založného ohrievača.		°C
7.4	t_IBH_DELAY	Čas, kým kompressor je prvným rezervným ohrievačom s ktorým pracoval pred jeho zapnutim. Vrátane dvoch náhradnych ohrievačov aj doba medzi operáciami, ak je IBH dvojstupňové a je pod kontrolou.	30	min
7.5	T4_IBH_ON	Okolitá teplota pre spustenie založného ohrievača.	-5	°C
7.6	P_IBH1	Prikon IBH1	0	kW
7.7	P_IBH2	Prikon IBH2	0	kW
7.8	AHS FUNCTION	Povoli alebo zamedzi funkciu (POMOCNÝ ZOROJT EPLA): AHS: 0=NON,1=HEAT,2=HEAT+DIW	0	/
7.9	AHS_PUMPI CONTROL	Zvolí stav prevádzky čerpadla, ked beži iba AHS: 0 = RUN (beži),1=NOT RUN (noboži)	0	/
7.10	dT1_AHS_ON	Teplotný rozdiel medzi T1S a T1B pre spustenie pomooného zdroja tepla (AHS)	5	°C
7.11	t_AHS_DELAY	Doba, po as ktorej kompressor bežal pred spustením prídavného zdroja tepla	30	min
7.12	T4_AHS_ON	Okolitá teplota pre spustenie prídavného zdroja	-5	°C
7.13	EnSWITCHPDC 0	Povoli alebo zamedzi funkciu, pri ktorej sa automaticky prepina tepelné čerpadlo a pomooný zdroj tepla na základe prevádzkových nakladov: 0=NON (nie),1=YES (áno)		/
Poradové číslo	Kód Stav Predvolené			Jednotka
7.14 GAS_COST		Cena plynu	0.85	€/m3
7.15 ELE_COST		Cena elektriny	0.20	€/kWh
7.16 MAX_SETHEATER		Max. nastavená teplota prídavného zdroja tepla	80	°C
7.17 MIN_SETHEATER		Min. nastavená teplota prídavného zdroja tepla	30	°C
7.18 MAX_SIGHEATER		Napätie odpovedajúce max. nastavenej teplote prídavného zdroja tepla	10	V
7.19	MIN_SIGHEATER	Napätie odpovedajúce min. nastavenej teplote prídavného zdroja tepla	3	V
7.20	TBH FUNCTION	Povoli alebo zamedzi funkciu (POSILÍNOVACÍ OHRIEVAČ ZÁSOBNIKA) TBH : 0=NON (nie), 1=YES (áno)	1	/
7.21 dT5_TBH_OFF		Teplotný rozdiel medzi T5 a TSS (Nastavená teplota vody zásobníka), pri ktorom sa posilňovací ohrievač vypne.	5	°C
7.22 t_TBH_DELAY		Doba, počas ktorej kompresor bežal pred spustením posilňovacieho ohrevača	30	min
7.23 T4_TBH_ON		Okojitá teplota pre spustenie posilňovacieho ohrievača zásobníka	5	°C
7.24 P_TBH 2		Prikon TBH		kW
7.25 SOLAR FUNCTION		Povoli alebo zamedzi SOLÁRNU funkciu: 0=NON (nie), 1=ONLY SOLAR, 2=SOLAR+HP (TEPELNÉ ČERPADLO)	0	/
7.26 SOLAR CONTROL		Spôsob ovišdania (pump_s) solámeho čerpadla : 0=Tsolar, 1=SL1SL2	0	/
7.27 DELTASOL 10		Teplotná odchýlka, pri ktorej sa zapne SOLAR		°C
8.1 T1S_H.A_H 25		Cieľcová teplota výstupnej vody pre priestorové vykurovanie v režime dovolenka mimo domova		°C
8.2 T5S_H.A_DHW		Cieľcová teplota pre ohrev teplej úžitkovej vody v zásobniku v režime dovolenka mimo domova	25	°C
12.1	PREHEATING FOR FLOOR-T1S	Nastavena teplota výstupnej vody pre prvé predhristie podlahy	25	°C
	t_FIRSTFH	Provádzková doba prvého predhriatia podlahy	72	HODINA
12.2	FLOOR DRYING UP	Funkcia pre vysušenie podlahy	/	/
	t_DRYUP	Počet dni s navýšenou teplotou pre vysušenie podlahy	8	DEŇ
	t_HIGHPEAK	Počet dni určených pre vysušovanie podlahy	5	DEŇ
	t_DRYD	Počet dni so zniženou teplotou pre vysušenie podlahy	5	DEŇ
	t_DRYPEAK	Výstupná teplota pre vysušovanie podlahy	45	°C
	START TIME	Čas pre spustenie vysušovania podlahy	Hodina aktuálny čas (nie na hodinu +1, na hodinu +2) Minúty:00	h/min
	START DATE	Datum pre spustenie vysušovania podlahy	Aktuálny dátum	d/m/y
13.1	AUTO RESTART COOL/HEAT MODE	Povoli alebo zamedzi režim automatického rešartu chladenia/ vykurovania. 0=NON (nie), 1=YES (áno)	1	/
13.2	AUTO RESTART DHW MODE	Povoli alebo zamedzi režim automatického rešartu TÚV (DHW). 0=NON (nie), 1=YES (áno)	1	/
14.1	POWER INPUT LIMITATION	Typ obmodzenia príkonu	0	/
Poradové číslo	Kód Stav		Predvolené	Jednotka
15.1 M1M2 0 /		Definuje funkciu spínača M1M2 : 0= REMOTE ZAP/VYP,1= TBH ZAP/VYP,2= AHS ZAP/VYP
15.2 SMART GRID 0 /		Povolí alebo zamedzí inteligentnú sief (SMART GRID): 0=NON (nie),1=YES (áno)
15.3 T1T2 0 /		Možnosti ovládania portu T1T2: 0=NON (nie),1=RT/Ta_PCB
15.4 Tbt		Povoli alebo zamedzí Tbt: 0=NON (nie),1=YES (áno)	0	/
15.5	P_X PORT	Zvolí funkciu P_X PORT:0=DEFORST (odmrazovanie),1=ALARM	0	/
16.1	PER_START 10	Percento pre spustenie viacerých jednotiek		%
16.2 TIME_ADJUST		Nastavenie času pre zavedenie a odstavenie viacerých jednotiek	5	min
16.3	ADDRESS RESET	Zresetuje kód adresy jednotky	FF	/
17.1	HMI SET 0	Zvolí HMI: 0=MASTER (hlavné)		/
17.2	HMI ADDRESS FOR BMS	Nastaví kód adresy HMI pre BMS	1	/
17.3	STOP BIT	Stop bit pre komunikáciu s hlavným počitačom:1=STOP BIT1,2=STOP BIT2	1	/
18.1	t_DELAY PUMP	Doba, počas której kompresor bežal pred spustením čerpadla.	2	min
18.2	t1_ANTILOCK PUMP	Časový interval protiblokovacieho systému ventilu.	24	h
18.3	t2_ANTILOCK PUMP RUN	Prevádzková doba protiblokovacieho systému ventilu.	60	s
18.4	t1_ANTILOCK SV	asový interval protiblokovacieho systému ventilu.	24	h
18.5	t2_ANTILOCK SV RUN	Prevádzková doba protiblokovacieho systému ventilu.	30	s
18.6	Ta_adj.	Korigovaná hodnota Ta vnúlní káblového ovládača.	-2	°C
18.7	F-PIPE LENGTH	Zvolí celkovú džku potrubia (PIPE LENGTH) pre kvapaliny (F-PIPE LENGTH): 0=F-PIPE LENGTH<10m,1=F-PIPE LENGTH>=10m	0	/
18.8	PUMP_I SILENT OUTPUT	Obmedzenie max. výkonu čerpadla pump_I.	100	%

12 ZÁVEREČNÉ KONTROLY A SKÚŠOBNÁ PREVÁDZKA

Montér je povinný overit' správne fungovanie jednotky po jej inštalácii.

12.1 Záverečné kontroly

Pred zapnutím jednotky si prečitajte nasledovné odporúčania:

• Po dokončení inštalácie a nastavení parametrov dobre pripevníte všetky plechové kryty.
  • Údržbu jednotky by mali vykonávať profesionáli.

12.2 Spustenie skúšobnej prevádzky (manuálne)

SKÚŠOBNÁ PREVÁDZKA (TEST RUN) slúži na kontrolu správneho fungovania ventilov, odvzdušnovania, chodu obehového čerpadla, chladenia, vykurovania i ohrevu úžitkovej vody.

Prejdite do ☐ > PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN) > 11.SKÚŠOBNÁ PREVÁDZKA (TEST RUN).

Stlačením ← . Heslo je 234. Zobrazí sa nasledujúca stránka:

11 TEST RUN ACTIVE THE SETTINGS AND ACTIVE THE "TEST RUN"? NO CONFIRM

Ked' zvolite YES (áno), zobrazí sa nasledujúca stránka:

11 TEST RUN 11.1 POINT CHECK 11.2 AIR PURGE 11.3 CIRCULATED PUMP RUNNING 11.4 COOL MODE RUNNING 11.5 HEAT MODE RUNNING ENTER

11 TEST RUN 11.6 DHW MODE RUNNING ENTER

Ked' zvolíte POINT CHECK (kontrola stavu), zobrazí sa nasledujúca stránka:

Stlačením ▼ ▲ si posůvate položky, ktoré chcete kontrolovať, následne stlačte ⏻.

VÝSTRAHA

Ak zvolíte odvzdušňovanie/preplach vzduchom (AIR PURGE), zobrazí sa nasledujúca stránka :

11 TEST RUN(POINT CHECK) AIR PURGE PUMPI OUTPUT 70% AIR PURGE RUNNING TIME 20min ENTER EXIT CONFIRM

Vzduchové preplachovacie čerpadlo PUMPI sa spustí podľa naslaveného výkonu a prevádzkovej doby, ktoré boli nastavené.

Ked zvolite chod obehového čerpadla (CIRCULATED PUMP RUNNING), zobrazí sa nasledujúca stránka:

11 TEST RUN TEST RUN IS ON. CIRCULATED PUMP IS ON. CONFIRM

Ked' je chod obehového čerpadla zapnutý, všetky bežiace komponenty sa zastavia. 60 sekúnd neskôr vypne SV1, SV2 zapne, po dálších 60 sekundách nabehne čerpadlo PUMPI. 30s neskôr, ak prietokový spínač deteguje normálny prietok, čerpadlo (PUMPI) bude bežať 3 min. po 60 sekundách od zastavenia čerpadla, SV1 sa zavrie a SV2 vypne. 60s neskôr obe čerpadlá PUMPI a PUMPO budú pracovať a o 2 min. neskôr prietokový spínač skontroluje prietok vody. Ak sa prietokový spínač zavrie po dobu 15s, PUMPI aj PUMPO budú pracovať dokiaľ nedostanú dálší príkaz.

Počas spusteného testu režimu chladenia (COOL MODE) je predvolená cieľová teplota výstupnej vody 7°C. Jednotka bude bežat, dokým teplota vody neklesne na určitů hodnotu, alebo dokým nedostane dálší príkaz.

Ked zvolite chod režimu vykurovania (HEAT MODE RUNNING), zobrazl sa nasledujúca stránka:

11 TEST RUN TEST RUN IS ON. HEAT MODE IS ON. LEAVING WATER TEMPERATURE IS 15°C. CONFIRM

Počas skúšobnej prevádzky v režime vykurovania (HEAT MODE) je predvolená cieľová teplota výstupnej vody 35°C. IBH (záložný ohrievač) sa zapne po 10 min. chodu kompresora. Po tom, čo IBH pracuje 3 minúty, IBH sa vypne, tepelné čerpadlo bude pracovat, až kým sa teplota vody nenavýši na určitů hodnotu, alebo kým neprijme dálší príkaz.

Pri zvolení CHODU REŽIMU TÚV (DHW MODE RUNNING) sa zobrazí nasledujúca stránka:

11 TEST RUN TEST RUN IS ON. DHW MODE IS ON. LEAVING WATER TEMPERATURE IS 15°C WATER TANK TEMPERATURE IS 13°C CONFIRM

Počas skúšobnej prevádzky režimu TÚV (DHW MODE) je predvolená cieľová teplota úžítkovej vody 55°C. TBH (posilňovací ohrievač zásobníka) sa zapne po 10 min. chodu kompresora. TBH sa vypne o 3 minúty neskôr, tepelné čerpadlo bude pracovať, až kým sa teplota vody nenavýši na určitů hodnotu, alebo kým neprijme dálší príkaz.

Počas skúšobnej prevádzky sú všetky, tlačidlá okrem neplatné. Ak chcete ukončit' skúšobnú prevádzku, prosím, stlačte. Napríklad, ked je jednotka v režime odvzdušňovanie (preplachovanie vzduchom AIR PURGE), po stlačení sa zobrazí nasledujúca stránka:

DO YOU WANT TO TURN OFF THE TEST RUN (AIR PURGE)FUNCTION? NO CONFIRM

Stlačení ▶ prenesiete kurzor na YES (áno) a stlačte . - Skúšobná prevádzka sa ukončí.

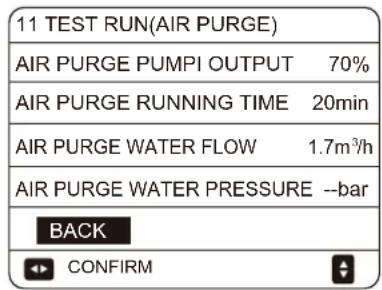

11 TEST RUN(AIR PURGE) AIR PURGE PUMPI OUTPUT 70% AIR PURGE RUNNING TIME 20min ENTER EXIT CONFIRM

Stlačením ▼ ▲ ◀▶ nastavte parametre, kliknutím "ENTER" potvrdíte nastavené parametre, zobrazí sa nasledujúca stránka:

11 TEST RUN(AIR PURGE) AIR PURGE PUMPI OUTPUT 70% AIR PURGE RUNNING TIME 20min AIR PURGE WATER FLOW 1.7m³/h AIR PURGE WATER PRESSURE --bar BACK CONFIRM

Stlačením "BACK" (SPÄT) sa vrátite na obrazovku pre nastavenie parametrov na ODVZDUŠNOVANIE (preplachovanie vzduchom AIR PURGE)

13 ÚDRŽBA A SERVIS

Aby sa zabezpečila optimálna použiteľnosť jednotky, bude potrebné u jednotky a na zapojeniach v teréne vykonávať množstvo kontrol a prehliadok v pravidelných intervaloch.

Túto údržbu musí vykonávať váš technik v okolí.

NEBEZPEČENSTVO

ZÁSAH ELEKTRICKÝM PRÚDOM

• Pred vykonávaním akejkolvek údržby alebo opravárenských činností sa na napájacom panell musí vypnúť napájanle.
• Nedotýkajte sa žiadnych vodivých častí pod napätím ešte 10 minút po vypnutí napájania.
• Ohrievač kluky kompresora môže ešte pracovať aj v pohotovostnom režime.
• Prosím, nezabúdajte, že niektoré časti skrinky pre elektrické komponenty sú horúce.
• Zakážte dotýkať sa akýchkolvek vodivých častí.
• Zakážte oplachovanie jednotky. Môže to spôsobit' zásah elektrickým prúdom alebo požiar.

Zakážte ponechat' jednotku bez dozoru, keď je odobratý servisný panel.

Nasledovné kontroly musia byt' vykonávané kvalifikovanou osobou aspoň raz ročne.

- Tlak vody

-Skontrolujte tlak vody, ak je pod 1 bar, doplňte do systému vodu.

• Vodný filter

-Skontrolujte správne fungovanie tlakového poistného ventilu otáčaním čierneho gombíka na ventile proti smeru hodinových ručičiek: Ak nepočujete klopajúci zvuk, kontaktujte vášho predajcu.

V prípade, že z jednotky stále vyteká voda, najprv uzavrite oba uzatváracie ventily vody, vstupný i výstupný, a následne kontaktujte vášho predajcu.

• Hadica tlakového poistného ventilu

-Skontrolujte, či je hadica tlakového poistného ventilu správne umiestnená, tak aby mohla odvádzat' vodu.

- Izolačný kryt nádoby záložného ohrievača

- Tlakový poistný ventil zásobníka teplej úžitkovej vody (mimo zmluvy-nutné dodat' pri inštalácii)

-Vzťahuje sa iba na inštalácie so zásobníkom teplej úžitkovej vody, skontrolujte správne fungovanie tlakového poistného ventilu na zásobníku teplej úžitkovej vody.

-Vzťahuje sa iba na inštalácie so zásobníkom teplej úžitkovej vody. Pre predlženie životnosti posilňovacieho ohrievača sa odporůča odstraňovať nahromadený vodný kameň, predovšetkým v oblastiach s tvrdou vodou. Za týmto účelom je potrebné vypustit’ zásobník teplej úžitkovej vody, vybrať z neho posilňovací ohrievač a ponorit’ ho na 24 hodín do vedra (alebo niečoho podobného) s produktom na odstránenie vodného kameňa.

• Spínacia skrinka jednotky

-Vykonajte dôkladnú vizuálnu kontrolu spínacej skrinky a sústred'te sa hlavne na viditel'né poruchy, ako sú uvoľnené spojenia alebo chybné vodiče.

-S ohmmetrom skontrolujte správne fungovanie stýkačov. Všetky kontakty týchto stýkačov musia byt' v otvorenej polohe.

- Požívanie glykolu (Prezrite si kapitolu 9.3.4 "Protimrazová ochrana vodného okruhu").

Aspoň raz ročne zdokumentujte v systéme koncentráciu glykolu a hodnotu pH.

-PH hodnota pod 8.0 naznačuje, že značná časť inhibítoru bola vyčerpaná a je nutné doplnit’ väčšie množstvo inhibítora.

-Ak je hodnota PH pod 7.0, potom došlo k oxidácií glykolu, systém by sa mal vypustit' a dôkladne prepláchnut', skôr než sa objavia závažnejšie poškodenia.

- Zaistite, aby sa roztok glykolu zneškodnil v súlade s príslušnými miestnymi zákonmi a pravidlami.

14 RIEŠENIE PROBLÉMOV

Táto časť poskytuje užitočné informácie pre diagnostiku a opravu určitých problémov, ktoré sa v jednotke môžu objavit. Riešenie problémov a podobné nápravné kroky môžu byt vykonávané iba technikom vo vašom okolí.

Pred pustením sa do riešenia problémov, vykonajte dôkladnú vizuálnu kontrolu jednotky a zamerajte sa na viditelné poruchy, ako sú uvoľnené spojenia alebo chybné vodiče.

VAROVANIE

Pred vykonávaním prehliadky spínacej skrinky jednotky sa najprv vždy uistíte, že je hlavné napájanie jednotky vypnuté.

Ak bolo aktivované bezpečnostné zariadenie, jednotku zastavte a zislite, prečo sa bezpečnostné zariadenie aktivovalo, skôr než bude zresetované. Za žiadnych okolností nie je možné bezpečnostné zariadenia premostíť alebo meniť na inú hodnotu, než bolo nastavené vo výrobe. Ak nemôžete odhalít' pričinu problému, kontaktujte vášho miestneho predajcu.

Ak tlakový poistný ventil nefunguje správne a musí sa vymenit, vždy znovu pripojte ohybnú hadicu pripojenú k tlakovému poistnému ventilu, aby nedošlo ku kvapkaniu vody z jednotky!

14.2 Bežné príznaky

Príznak 1: Jednotka je zapnutá, ale nevykuruje ani nechladí podľa očakávania

MOŽNÉ PRÍČINY	NÁPRAVNÉ OPATRENIA
Nastavenie teploty nie je správne.	Skontrolujte parametre (T4HMAX, T4HMIN v režime vykurovania; T4CMAX, T4CMIN v režime chladenia; T4DHWMAX, T4DHWMIN v režime TÚV). Rozsah nastavenia parametrov nájdete v kapitole 11.1 Nastavenie parametrov.
Prietok vody je príliš malý.	Skontrolujte, či sú všetky uzatváracie ventily vodného okruhu v správnej polohe.Skontrolujte, či nie je vodný filter upchatý zátkou.Uistite sa, že vo vodnom systéme nie je žiadny vzduch.Skontrolujte tlak vody.Tlak vody musí byť ≥1.5 barov.Uistite sa, že expanzná nádoba nie je poškodená.
Objem vody v nainštalovanej zostave je príliš malý.	Uistite sa, že objem vody v nainštalovanej zostave je nad požadovanou minimálnou hodnotou. Prezrite si kapitolu 9.3.2 Objem vody a dimenzovanie expanzných nádob.

Príznak 2: Jednotka je zapnutá, ale kompresor sa nespúšťa

MOŽNÉ PRÍČINY	NÁPRAVNĚ OPATRENIA
Jednotka môže fungovat'mimo svojho prevádzkového rozsahu(teplota vodyje príliš nízka).	V prípade nízkej teploty vody systém využíva najprv záložný ohrievač, aby sa dosiahla minimálna teplota vody (12°C).Skontrolujte, či je napájanie záložného ohrievača v poriadku.Skontrolujte, či je tepelná poistka záložného ohrievača uzavretá.Skontrolujte, či nie je aktivovaná tepelná ochrana záložného ohrievača.Skontrolujte, či nie sú porušené stýkače záložného ohrievača.

Príznak 3: Čerpadlo vydáva zvuky (kavitácia)

MOŽNÉ PRÍČINY	NÁPRAVNÉ OPATRENIA
V systéme je vzduch.	Odvzdušníte.
Tlak vody na vstupe čerpadla je príliš nízky.	Skontrolujte tlak vody.Tlak vody musí byť ≥ barov. 1.5Skontrolujte, či nie je poškodená expanzná nádoba.Skontrolujte, či je nastavenie predtlaku expanznej nádoby správne.

Príznak 4: Tlakový poistný ventil sa otvára

MOŽNÉ PRÍČINY	NÁPRAVNÉ OPATRENIA
Expanzná nádoba je poškodená.	Vymeňte expanznú nádobu.
Plniaci tlak vody v nainštalovanej zostave je vyšší ako 0.3MPa.	Uistite sa, že je plniaci tlak vody v nainštalovanej zostave okolo 0.10~0.20MPa.

Príznak 5: Na tlakovom poistnom ventile pre vodu došlo k úniku.

MOŽNÉ PRÍČINY	NÁPRAVNÉ OPATRENIA
Nečistoty blokujú výstup tlakového poistného ventilu pre vodu.	Skontrolujte správne fungovanie tlakového poistného ventilu otáčaním čierneho gombíka na ventile proti smeru hodinových ručičiek:Ak nepočujete klopajúci zvuk, kontaktujte vášho predajcu.V prípade, že z jednotky stále vyteká voda, najprv uzavrite oba uzatváracie ventily vody, vstupný i výstupný, a následne kontaktujte vášho predajcu.

Príznak 6: Nedostatočná kapacita priestorového vykurovania pri nízkych vonkajších teplotách

MOŽNÉ PRÍČINY	NÁPRAVNÉ OPATRENIA
Prevádzka záložného ohrievača nie je aktivovaná.	Skontrolujte, či je povolená "IBH FUNKCIA" v ponuke "INÝ ZDROJ VYKUROVANIA (OTHER HEATING SOURCE)".Skontrolujte, či bola alebo nebola aktivovaná tepelná ochrana záložného ohrievača.Skontrolujte, či beží posilňovací ohrievač. Záložný a posilňovací ohrievač nemôžu pracovať súčasne.
Na ohrev teplej úžitkovej vody sa používa príliš veľký výkon tepelného čerpadla (vztahuje sa iba na inštalácie so zásobníkom teplej úžitkovej vody).	Skontrolujte, že "t_DHWHP_MAX" a "t_DHWHP_RESTRICT" sú nakonfigurované správne:Ulistite sa, že je "DHW PRIORITY (PRIORITA TÚV)" napoužívateľskom rozhraní povolená.Na používateľskom rozhraní v ponuke PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN) povol’te "T4_TBH_ON", aby sa aktivoval posilňovací ohrievač pre ohrev úžitkovej vody.

MOŽNÉ PRÍČINY	NÁPRAVNÉ OPATRENIA
Objem zásobníka je príliš malý a umiestnenie snímača teploty vody nie je dosť vysoko	Nastavte "dT1S5" na maximálnu hodnotu a "t_DHWHP_RESTRICT" na minimálnu hodnotu.Nastavte dT1SH na 2°C.Povol'te TBH a TBH by mal byť ovládaný vonkajšou jednotkou.Ak je dostupný AHS, zapnite ho ako prvý, ak je požiadavka pre zapnutie tepelného čerpadla naplnená, tepelné čerpadlo sa zapne.Ak nie sú TBH ani AHS dostupné, pokúste sa zmeniť polohu snímača T5 (prezrite si kapitolu 2 "Všeobecný úvod").

MOŽNÉ PRÍČINY	NÁPRAVNÉ OPATRENIA
Výmenník tepla pre priestorové vykurovanie nie je dostatočne veľký	Nastavte "t_DHWHP_MAX" na minimálnu hodnotu, navrhovaná hodnota je 60min.Ak obehové čerpadlo mimo jednotky nie je ovládané jednotkou, skúste ho k jednotke pripojlť.Na vstupe do fancoilu pridajte 3-cestný ventil, aby ste tak zaistili dostatočný prietok vody.
Zaťaženie priestorového vykurovania je malé	Normálne, nie je potreba vykurovať
Funkcia dezinfikovať je povolená, ale bez TBH	Zamedzte funkciu dezinfikovaťPridajte TBH alebo AHS pre režim TÚV (DHW)
Manuálne spustenie funkcie FAST WATER, po tom, čo boli požiadavky na teplů vodu splnené, tepelné čerpadlo nedokáže prepnút na režim klimatizácie v čase, keď sa klimatizácia vyžaduje	Vypnite funkciu FAST WATER manuálne
Ked’ je okolitá teplota nízka, teplej vody nie je dostatok a AHS nepracuje alebo sa spustí neskoro	Nastavte "T4DHWMIN", navrhovaná hodnota je ≥ -5°CNastavte "T4_TBH_ON", navrhovaná hodnota je ≥ 5°C
Priorita režimu TÚV (DHW)	Ak sú AHS alebo IBH na jednotku napojené, pri zlyhaní vonkajšej jednotky musí doska hydraulického modulu pred prepnutím do režimu vykurovania bežať v režime TÚV (DHW), kým teplota vody nedosiahne hodnotu nastavenej teploty.

Priznak 9: Tepelné čerpadlo v režime TÚV (DHW) prestalo pracovať, ale požadovaná nastavená hodnota nebola dosiahnutá, priestorové vykurovanie vyžaduje ohrev, ale jednotka ostala v režime TÚV (DHW)

MOŽNÉ PRÍČINY	NÁPRAVNÉ OPATRENIA
Povrch cievky v zásobníku nie je dosť veľký	Rovnaké riešenie ako pre príznak 7
TBH alebo AHS nie sú dostupné	Skontrolujte, či IBH (AHS alebo TBH) nastavené ako platné v ponuke "PRE SERVISNÉHO TECHNIKA (FOR SERVICEMAN)", alebo či je IBH nastavené ako platné na preplnači DIP na hlavnej riadiacej doske hydraulického modulu.Skontrolujte, či nie je IBH (AHS alebo TBH) poškodené.

14.3 Chybové kódy

Sériu chybových kódov a ich odpovedajúci význam nájdete v tabul'ke nižšie.

Pokiaľ nie je možné jednotku zresetovať, kontaktujte vášho miestneho predajcu.

Č: ZOBRAZENÉH O KÓDÚ NA HLAVNEJ JEDNOTKF	KÓD CHYBY	PORUCHA ALEBO OCHRANA
1	E0	Porucha prietoku vody (po 3 krát zobrazení chyby E8)
3	E2	Porucha komunikácie medzi ovládačom a hydraulickým modulom
4	E3	Porucha snímača teploty celkovej výstupnej vody (T1)
5	E4	Porucha snímača teploty vody v zásobníku (T5)
8	E7	Porucha horného snímača teploty vody vyrovnávacej nádrže (Tbt)
9	E8	Porucha prietoku vody
12	E6	Porucha solárneho snímača teploty (Tsolar)
14	Ed	Porucha snímača teploty vstupnej vody(Tw_in)
15	EE	Porucha EEPROM hydraulického modulu
39	HO	Porucha komunikácie medzi hlavnou riadiacou doskou a doskou hydraulického modulu
41	H2	Porucha snímača teploty kvapalného chladiva (T2)
42	H3	Porucha snímača teploty plynného chladiva(1'2B)
44	H5	Porucha snímača izbovej teploty (1a)
48	H9	Porucha snímača teploty výstupnej vody pre zónu 2 (Tw2)
49	HA	Porucha snímača teploty výstupnej vody (Tw_out)
50	Hb	Trojitá ochrana PP a Tw_out pod 7 °C
52	Hd	Porucha komunikácie medzi hlavnou jednotkou a podriadenou jednotkou
25	P5	Ochrana pre príliš veľkú hodnotu [Tw_out-Tw_in]
31	P6	Protimrazový režim

Č.ZOBRAZENĚH O KÓDU NA HLAVNEJ JEDNOTKE	KÓD CHYBY PORUCHA ALEBOOCHRANA
38	PP	| Tw_out-Tw_in | abnormálna ochrana
2	E1	Strata fázy alebo neutrálny vodič a živý vodič (pod napátím) sú zapojené obrátene
6	ES	Porucha snímača teploty bočného výmennika tepla (T3)
7	ES	Porucha snímača okolitej teploty(T4)
10	E9	Porucha snímača teploty pri nasávaní (Th)
11	EA	Porucha snímača teploty pri výtlaku (Tp)
40	HI	Porucha komunikácie medzi hlavnou riadiacou doskou a doskou invertora
43	HY	Trojnásobná ochrana L0
45	HG	Porucha DC ventilátora
46	HT	Ochrana napätia
47	HB	Porucha snímača tlaku
54	HF	Porucha EEPROM dosky invertorového modulu
55	HH	10 krát porucha HG behom 2 hodín
57	HP	Ochrana proti nízkemu tlaku v režime chladenia
20	PG	Ochrana spínača proti nízkemu tlaku
21	PI	Ochrana spínača proti vysokému tlaku
23	P3	Nadprúdová ochrana kompresora.
24	PY	Ochrana proti príliš vysokej teplote na výtlaku kompresora Comp
Č.ZOBRAZENĚH O KÓDU NA HLAVNEJ JEDNOTKE	KÓD CHYBY	PORUCHA ALEBOOCHRANA
33	Pd	Ochrana proti vysokej teplote výmenníka tepla na strane so vzduchom (T3).
65	C7	Ochrana proti vysokej teplote invertorového modulu
116	F1	Ochrana proti nízkemu napātiu zbernice DC-bus
134	L0	Ochrana invertora alebo kompresora
135	L1	Ochrana proti nízkemu napātiu zbernice DC-bus
136	L2	Ochrana proti nízkemu napātiu zbernice DC-bus
137	L3	Porucha vzorkovania prúdu PFC okruhu
138	L4	Ochrana proti rotačnému prepadu
139	L5	Ochrana proti nulovej rýchlosti
141	L7	Ochrana kompresoru proti strate fázy
121	F6	Porucha EXV1
106	b9	Snímač T4 je mimo prevádzkového rozsahu.

VÝSTRAHA

Ak má v zimnom období jednotka poruchu E0 a Hb a nie je včas opravená, čerpadlo vody a potrubný systém sa môžu poškodit kvôli zamízaniu, także tieto poruchy E0 a Hb musia byt opravené načas.

15 TECHNICKÉ ŠPECIFIKÁCIE

15.1 Všeobecné

Model	1-fázové	1-fázové	3-fázové
	6/8/10 12/14/16	12/14/16
Menovitý výkon	Pozri technické údaje
Rozmery VxŠxH	865×1040×410mm	865×1040×410mm	865×1040×410mm
Rozmery balenia VxŠxH	970×1190×560mm	970×1190×560mm 970×1190×560mm	970×1190×560mm
Hmotnost'
Hmotnost' netto	87kg	106kg	120kg
Hmotnost' brutto	103kg	122kg	136kg
Pripojenia
Vstup/výstup vody	G1"BSP	G1 1/4"BSP	G1 1/4"BSP
Odtok vody	Hadicová spojka vsuvka
Expanzná nádoba
Objem	5L
Max. pracovná zát'až (MWP)	8 bar
Čerpadlo
Typ	Vodou chladený	Vodou chladený	Vodou chladený
Počet rýchlostí	Variabilná rýchlost'	Variabilná rýchlost'	Variabilná rýchlost'
Vodný okruh tlakového poistného ventilu	3 bar
Prevádzkový rozsah - vodná časť
Vykurovanie	+15~+65°C
Chladenie	+5~+25°C
Teplá úžitková voda s tepelným čerpadlom	+15~+60°C
Prevádzkový rozsah - vzduchová časť
Vykurovanie	-25~+35°C
Chladenie	-5~+43°C
Teplá úžitková voda s tepelným čerpadlom	-25~+43°C

15.2 Elektrické špecifikácie

Model		6/8/10/12/14/16	12T/14T/16T
Štandardná jednotka	Napájanie	220-240V~ 50Hz	380-415V 3N~ 50Hz
	Menovitý prevádzkový průd	Pozri "9.6.4 Požiadavky na bezpečnostné zariadenie"

16 INFORMÁCIE O ÚDRŽBE

1) Kontroly miesta

Pred zahájením práce na systémoch obsahujúcich horľavé chladivá sú nevyhnutné bezpečnostné kontroly, aby sa zaistilo minimalizovanie rizika vzplanutia. Pre opravy chladiacej techniky musia byť pred vykonávaním prác na týchto systémoch dodržané nasledujúce bezpečnostné opatrenia.

2) Pracovný postup

Pre zníženie rizika prítomnosti horľavých plynov a pár počas prác podniknutých na týchto systémoch, musia byť vykonávané pod kontrolovaným postupom.

3) Celková pracovná oblast'

Všetci pracovníci údržby a d'alší pracujúci v danej lokalite musia byt' inštruovaní o povahe prác, ktoré budú vykonávané. Je treba vyhnút sa prácam v obmedzenom prostredí. Oblast' okolo pracovného priestoru by mala byt' oddelená. Skontrolujte prítomnosť horľavých látok, aby sa zabezpečila bezpečnosť podmienok na pracovisku.

4) Kontrola prítomnosti chladiva

Pred samotnou prácou i počas nej musí byt oblast kontrolovaná náležitým detektorom pre chladiva, aby sa zabezpečilo, že si je technik vedomý prítomnosťou potencionalneho horľavého prostredia. Zaistite, že sa bude používať zariadenie na detekciu úniku vhodné pre použitie s horľavými chladivami, t.j. bez iskrenia, adekvátne utesnené alebo iskrovo bezpečné.

5) Prítomnost hasiaceho prístroja

Ak sa na chladiacom zariadení alebo jeho akejkořvek časti bude vykonávať horúca práca, vždy musí byť po ruke vhodné hasiace zariadenie. V blízkosti miesta plnenia držte práškový alebo CO2 hasiaci prístroj.

6) Žiadne zdroje vznietenia

Žiadna osoba vykonávajúca práce spojené s chladiacim systémom, čo zahřína vystavenie sa prácam s akýmkol'vek potrubím, ktoré obsahuje alebo obsahovalo horľavé chladivo, nesmie používať akékoľvek zdroje vznietenia takým spôsobom, že by to mohlo viest’ k riziku vzniku požiaru alebo výbuchu. Všetky možné zdroje vznietenia, vrátane fajčenia cigariet, by mali byť držané v dostatočnej vzdialenosti od miesta inštalácie, opráv, rozoberania a likvidácii, počas ktorých môže dôjst’ k uvoľneniu horľavého chladiva do okolitého prostredia. Pred vykonaním prác sa musí oblast’ okolo zariadenia obhliadnut’, aby ste si boli istí, že sa tam nenachádza žiadne nebezpečenstvo horfavosti alebo vznietenia. Musia sa vystaviť značky so ZÁKAZOM FAJČENIA.

7) Vetraná oblast

Pred otvorením systému a vykonávaním akýchkoľvek horúcích prác sa uistite, že je priestranstvo otvorené alebo primerane ventilované/vetrané. Počas vykonávania prac musí byť udržovaný určitý stupeň ventilácie/vetrania. Vetranie/ventilácia by mali bezpečne rozptylít’ uvoľnené chladivo a vyfúknut’ ho prednostne externe do atmosféry.

Všade, kde sú vymieňané elektrické komponenty, musia vyhovovať účelu použitia a správnym špecifikáciám. Vždy sa musíte riadít pokynmi na údržbu a servis od výrobcu. Ak máte pochybnosti, prekonzultujte to na oddelení asistencie technických záležitosti u výrobcu. Na inštalačných zostavach používajúcich horľavé chladivo sa musia praktikovať nasledovné kontroly.

Množstvo náplne je v súlade s vel'kosťou miestnosti, v ktorej sú nainštalované časti obsahujúce chladivo.

Ventilačné zariadenia a ich výstupy pracujú adekvátne a nie sú upchané.

Ak sa používa akýkol'vek nepriamy chladiaci okruh, druhotné okruhy musia byt' kontrolované pre prítomnost' chladiva, označenie zariadenia musí ostat' i nadalej viditeľné a čitatel'lné.

Nečitateľné označenia a značky musia byt' opravené.

Chladiace potrubie a komponenty sa musia inštalovať na miesto, kde bude nepravdepodobné, že budú vystavené akejkolvek látke, ktorá môže rozožierať komponenty obsahujúce chladivo, pokiaľ komponenty nie sú vyrobené z materiálov prirodzene odolných pred koróziou alebo sú pred ňou vhodne chránené.

9) Kontroly na elektrických zariadeniach

Oprava a údržba elektrických komponentov musí zahrňať počiatočné bezpečnostné kontroly a postupy na obhliadku komponentov. Ak sa vyskytne porucha, ktorá by mohla ohrozit' bezpečnosť, k obvodu sa nesmú pripájat' žiadne elektrické zdroje, až kým nebude problém uspokojivo vyriešený. Ak porucha nemôže byť vyrišešná bezodkladne, ale je nevyhnutné pokračovať v prevádzke, musí sa zaviest' adekvátne dočasné riešenie. Toto sa musí oznámít' majiteľovi zariadenia, aby o tom boli informované všetky strany.

Počiatočné bezpečnostné kontroly musia zahrňovať:

To, či sú kondenzátory vybité: loto sa musí vykonať bezpečným spôsobom, aby sa vyhlo možnému iskreniu.

To, aby behom plnenia, obnovy a odvzdušňovania systému neboli pri tom vystavené žiadne živé elektrické komponenty (pod napătlím) a vedenie.

To, že je zaistená nepretržitost' uzemnenia.

10) Opravy na tesniacich komponentoch

a) Počas opráv na tesniacich komponentoch musia byť od zariadenia, na ktorom sa pracuje, pred akýmkolvek vybraním utesnených krytov, atd., odpojené všetky elektrické zdroje. Ak je počas servisu absolutne nevyhnutné mať napojený elektrický zdroj, potom musí byť na najkritičkejšom mieste neustále spustená technika na detekciu úniku, ktorá bude upozorňovať na potenciálne nebezpečné situácie.

b) Značná pozornosť sa musí venovať aj nasledovnému, aby sa zaistilo, že popri práci na elektrických komponentov sa kryt nezemní takým spôsobom, že to ovplyvní úroveň ochrany. Toto sa týka aj poškodenia káblov, nadmerného množstva spojení, svoriek nezhotovených podľa originálnych špecifikácii, poškodení na tesnení, nesprávnej montáže káblových vývodiek, atd'.

Zaistite, aby bol prístroj namontovaný bezpečne.

Zaistite, aby tesnenia alebo tesniace materiály neboli opotrebované takým spôsobom, že d'alej nebudú splňat' účel zamedzovania vstupu horľavých látok z prostredia. Náhradné diely musia splňat' špecifikácie od výrobcu.

Použitie silikónového tmelu môže bránit' účinnosti nieklorých typov zariadení na detekciu úniku. Pred začatím práce na iskrovo bezpečných komponentov, sa tieto komponenty nemusia izlovať.

11) Oprava na iskrovo bezpečných komponentov

Do obvodu nepripájajte akúkoľvek trvale indukčnú alebo kapacitnú záťaž bez uistenia sa, že to neprekročí prípustné napätie a dovolený prúd v používanom zariadení. Iskrovo bezpečné komponenty sú jediný druh živých el. komponentov (pod napátím), na ktorých sa dá pracovať v prítomnosti horľavín v ovzduší. Testovacie zariadenie musí splňat správné charakteristiky. Na výmenu komponentov používajte iba diely špecifikované od výrobcu. Iné diely by mohli skončít vznietením chladiva v ovzduší, ak by došlo k úniku.

12) Kabeláž

Skontrolujte, že kabeláž nebude podliehať opotrebovaniu, korózii, nadmernému tlaku, vibráciám, ostrám hranám alebo iným nepriaznivým účinkom životného prostredia. Pri kontrole venujte pozornosť účinkom skracujúcej sa životnosti dielov alebo nepretržitým vibráciám zo zdrojov ako sú kompresory a ventilátory.

13) Detekcia horľavého chladiva

Za žiadnych okolností sa nesmů použit' pre pátranie alebo detekciu úniku chladiva potencionalne zdroje vznietenia. Halogénová lampa (alebo dalšie zdroje používajúce otvorený plameň) sa používať nesmie.

Nasledovné metódy úniku sú považované za akceptovateľné pre systémy obsahujúce horľavé chladiva. Na detekciu horľavého chladiva sa musia používať elektronické detektory pre únik, ale ich citlivost’ nemusí byť adekvátna a možno bude potrebná opátovná kalibrácia. (Detekčně zariadenie musí byť kalibrované v priestore bez prítomnosti chladiva.) Ulistite sa, že detektor nie je potencionálnym zdrojom vznietenia a je pre dané chladivo vhodný. Zariadenie na detekciu úniku musí byť nastavené podľa percenta LFL daného chladiva a musí sa kalibrovať pre používané chladivo a zároveň musí byť potvrdené vhodné percento plynu (25% max.). Kvapaliny na zisťovanie úniku sú vhodné pre použite s väčšinou chladiva, ale je potrebné vyhnut’ sa použitiu saponátu s obsahom chloru, kedže chlor by mohol s chladivom reagovať a tak narušiť medené potrubie. Ak máte podozrenie na únik, akýkolvek otvorený oheň musí byť odstránený alebo zahasený. Ak sa zistí únik chladiva vyžadujúci spájkovanie, všetko chladivo sa musí zo systému vybrat’ alebo izolovať (použitím uzatváracích ventilov) v časti systému od úniku vzdialenej. Pred aj počas spájkovacieho procesu sa systém musí prepláchnut’ dusíkom bez obsahu kyslíka (OFN).

15) Odstraňovanie a odsávanie

Pri zasahovaní do okruhu chladiva za účelom opravy alebo akéhokofvek iného sa používajú bežné praktiky. Avšak je dôležité zvolit najlepšie osvedčené postupy, pretože ide o horľaviny. Treba sa pridřžat nasledovného postupu:

Odstráňte chladivo.

Rozpojte okruh prerezaním alebo spájkovaním.

Náplň chladiva sa musí vrátit spät do správnych tlakových flias. Systém sa musí pre bezpečnosť jednotky prepláchnut dusíkom bez obsahu kyslíka (OFN). Tento proces bude možno potrebné zopakovať niekol’ko krát.

Na tento úkon sa nesmie použit' stlačený vzduch ani kyslík.

Preplachovanie sa docieli narušením podtlaku v systéme pomocou dušíka bez obsahu kyslíka (OFN) a pokračovaním plnenia, až kým sa nedosiahne pracovný tlak, následne sa vypustí do ovzdušia a nakoniec sa stiahne do podtlaku. Tento proces sa musí opakovat', až kým v systéme neostane žiadne chladivo.

Pri poslednom naplnení použitím dusíka bez obsahu kyslíka (OFN) sa systém musí odvzdušnit' na atmosférický tlak, aby sa mohla na systéme zahájit' práca. Táto operácia je absolutne rozhodujúca, ak sa majú na potrubí vykonať spájkovacie práce.

Uistite sa, že blízko výstupu pre vákuovú pumpu nie je žiadny zdroj vznietenia a je zabezpečená ventilácia.

Okrem bežných postupov je potrebné dodržiavať nasledujúce požiadavky:

Zaistíle, aby pri použití plniaceho zariadenia nedošlo ku kontaminácii s iným chladivom. Hadice a potrubia musia byt' čo najkratšie, aby sa minimalizovalo množstvo chladiva, ktoré sa v nich nachádza.

Tlakové fľaše musia stát vo zvislej polohe.

Uistite sa, že blízko výstupu pre vákuové čerpadlo nie je žiadny zdroj vznietenia a je zabezpečené vetranie.

Je nutné si dávat' extrémny pozor, aby nedošlo k preplneniu chladiaceho systému.

Pred zahájením opátovného naplnenia systému sa musí otestovať tlak pomocou duslka bez obsahu kysllka (OFN). Po naplnení systému, a to ešte pred jeho uvedením do prevádzky, sa musí otestovať na tesnosť kvôli úniku. Následná kontrola na tesnosť kvôli úniku musí byť vykonaná pred opustením pracoviska.

17) Vyradenie z prevádzky

Pred vykonaním tohto procesu je nevyhnutné, aby bol technik so zariadením a so všetkými súvisiacimi podrobnost'ami plne oboznámený. Na bezpečné odstránenie všetkého chladiva sa odporůča používať osvedčené spôsoby. Pred zahájením činnosti sa musí odobrat' vzorka oleja a chladiva.

Pre prípad, že sa vyžaduje analýza pred opátovným použitím získaného chladiva. Pred pustením sa práce je nevyhnutné, aby bol k dispozící elektrický zdroj.

a) Oboznámte sa zo zariadením a jeho prevádzkou.
b) Vykonajte elektrickú izoláciu systému.
c) Pred začatím procesu sa uistite, že:

Je tam dostupné mechanické manipulačné zariadenie, ak by sa vyžadovalo pre manipuláciu s tlakovými f'lašami pre chladivo.

Je k dispozícii kompletná výbava osobných ochranných prostriedkov a použije sa správne.

Proces regenerácie bude po celý čas pod dohl'adom kompetentnej osoby.

Regeneračné zariadenie (prečerpávače) a tlakové fl'aše spíňajú príslušné normy.

e) Ak nie je možné dosiahnuť podtlak, vytvorte rozdeľovač potrubia, aby sa dalo chladivo odsat z rôznych častí systému.

f) Pred zahájením regenerácie (odsávania) zaistite, aby bola tlaková f'laša umiestnená na váhe.

g) Spustite regeneračné zariadenie (prečerpávač) a obsluhujte ho podľa inštrukcí od jeho výrobcu.

h) Tlakové fl'aše neprepíňajte. (Nádoba nesmie byť naplnená na viac ako 80% objemu kvapaliny).

i) Neprekračujete maximálny pracovný tlak tlakovej fláše, ani len na chvífu.

j) Ked sú tlakové flaše správne naplnené a proces ukončený, zaistíte, aby boli naplnené flaše a zariadenie z miesta okamžite odobraté a všetky izolačné ventily na zariadení boli uzavreté.

k) Získané chladivo sa nesmie použit v inom chladiacom systéme, až kým nebude prečistené a skontrolované.

18) Označovanie

Zariadenie musí byť označené štítkom, ktoré uvádza, že bolo zbavené chladiva a vyradené z prevádzky. Štítok by mal byť označený dátumom a podpísaný. Zaistite, aby bolo zariadenie označené štítkami, kde je uvedené, že obsahujú horľavé chladivo.

19) Regenerácia (odsávanie)

Pri odstraňovaní chladiva zo systému, či už kvôli servisu alebo vyradení z prevádzky sa odporůča používať osvedčené spôsoby, aby bolo všetko chladivo odstránené bezpečne.

Pri premiestňovaní chladiva do tlakových fliaš zabezpečte, aby boli použité iba vhodné regeneračné tlakové flaše. Zaistíte, aby bolo na zachytenie celej náplne zo systému k dispozícii správne množstvo tlakových fliaš. Všetky tlakové flaše, ktoré sa budů naplňat, sú určené na regenerované chladivo a pre toto chladivo označené (t.j. špeciálne nádoby na odsatelé regenerované chladiva). Tlakové flaše musia byt vybavené tlakovým poistným ventilom a pridruženými uzatváracími ventilmi v dobrom technickom stave.

Prázdne regeneračné tlakové f'laše sa pred čerpaním úplne odsajú a podľa možnosti ochladia.

Regeneračné zariadenie (prečerpávače) a tlakové flaše musia byt' v dobrom funkčnom stave spolu s pokynmi ohľadom zariadenia, ktoré máte po ruke a musí byt vhodné pre odsatie (regeneráciu) horľavého chladiva. Navyše musí byt' k dispozícii set kalibrovaných váh v dobrom technickom stave.

Hadice musia byt vybavené dobre tesniacimi pripojovacími spojkami v dobrom funkčnom stave. Pred použitím regeneračného zariadenia (prečerpávača) sa ubezpečte, že je v uspokojivom technickom stave, že bolo vhodne udržiavané, a že akékolvek pridružené elektrické komponenty sú pevne uzavreté, aby sa v prípade uvoľnenia chladiva predišlo zapáleniu. Ak máte pochybnosti, prekonzultujte to s výrobcom.

Získané chladivo sa vráti dodávateľovi chladiva v náležitej regeneračnej tlakovej f’laši spolu s príslušným dokladom o odovzdaní odpadu. Chladivá v regenovaných jednotkách nemiešajte, a hlavne nie v samotných tlakových f’lašiach.

Ak sa budů zo systému odoberať kompresory alebo olej do kompresoru, zaistite, aby boli odsaté na prijateľnú úroveň, aby sa zabezpečilo, že v mazive nezostane žiadne horľavé chladivo. Proces vyprázdnenia sa musí vykonať pred tým, ako sa kompresor odovzdá dodávateľovi. Pre urýchlenie tohto procesu sa môže používať iba elektrické ohrievanie telesa kompresoru. Keď sa zo systému vypúšťa olej, musí sa dbať na bezpečnosť.

20) Preprava, označovanie a uskladňovanie jednotiek

Preprava zariadení obsahujúcich horľavé chladivé. Dodržiavanie prepravných predpisov.

Označovanie zariadení pomocou značiek. Dodržiavanie miestnych predpisov.

Likvidácia zariadení obsahujúcich horľavé chladivá. Dodržiavanie štátnych predpisov.

Uskladnenie zariadení/prístrojov.

Zariadenie sa musí uskladňovať v súlade s pokynmi od výrobcu.

Skladovanie zabaleného (nepredaného) zariadenia.

Pre uskladnené balenia by sa mala zostrojit ochrana tak, aby sa predišlo mechanickému poškodeniu vo vnútri zariadenia, ktoré by viedlo k úniku chladiacej náplne.

Maximálny povolený počet jednotiek uskladnených vedľa seba je určený miestnymi predpismi.

Príloha A: Cyklus chladiva

Položka	Popis	Položka	Popis
1	Kompresor	14	Doskový výmenník tepla
2	Snímač teploty na výtlaku	15	Snímač teploty plynného chladiva
3	Vysokotlakový spínač	16	Snímač tlaku
4	4-cestný ventil	17	Snímač teploty pri nasávaní
5	Snímač okolitej teploty	18	Nízkotlakový spínač
6	Výmenník tepla- strana vzduchu	19	Snímač teploty výstupnej vody
7	DC_FAN	20	Snímač teploty vstupnej vody
8	Snímač teploty výmenníka tepla-strana vzduchu	21	Expanzná nádoba
9	Filter	22	Vodné čerpadlo
10	Kapilára	23	Tlakový poistný ventil
11	Elektronický expanzný ventil	24	Automatický odvzdušňovací ventil
12	Snímač teploty kvapalného chladiva	25	Prietokový spínač vody
13	Akumulačná tlaková fľaša

OLIMPIA SPLENDID spa

via Industriale 1/3

25060 Cellatica (BS)

www.olimpiasplendid.it

[e-mail]
