NÁVOD NA OBSLUHU ERM 1846 GTA Grizzly

Hladina akustického tlaku

(L_pA) 82,9 dB(A), K_pA = 3 dB

Zavesenie/odobratie zberného koša na trávu.... 153

Nasadenie/odstránenie mulčovača .. 153

Nasadenie/odstránenie bočného odhadzovacieho kanála .... 153

Nastavenie výšky kosenia....154

Zapnutie a vypnutie....154

Pohon kolesa 154

Ukazovatel' naplnenia 154

Pokyny pre prácu 155

Čistenie/údržba....155

Nastavenie Iankového tiahla ..... 156

Skladovanie.... 156

Likvidácia/ochrana životného prostredia....156

Náhradné diely/príslušenstvo ..... 157

Záruka....157

Opravný servis.... 157

Vyhl'adávanie chýb....158

Preklad originálneho prehlásenia o zhode CE....168

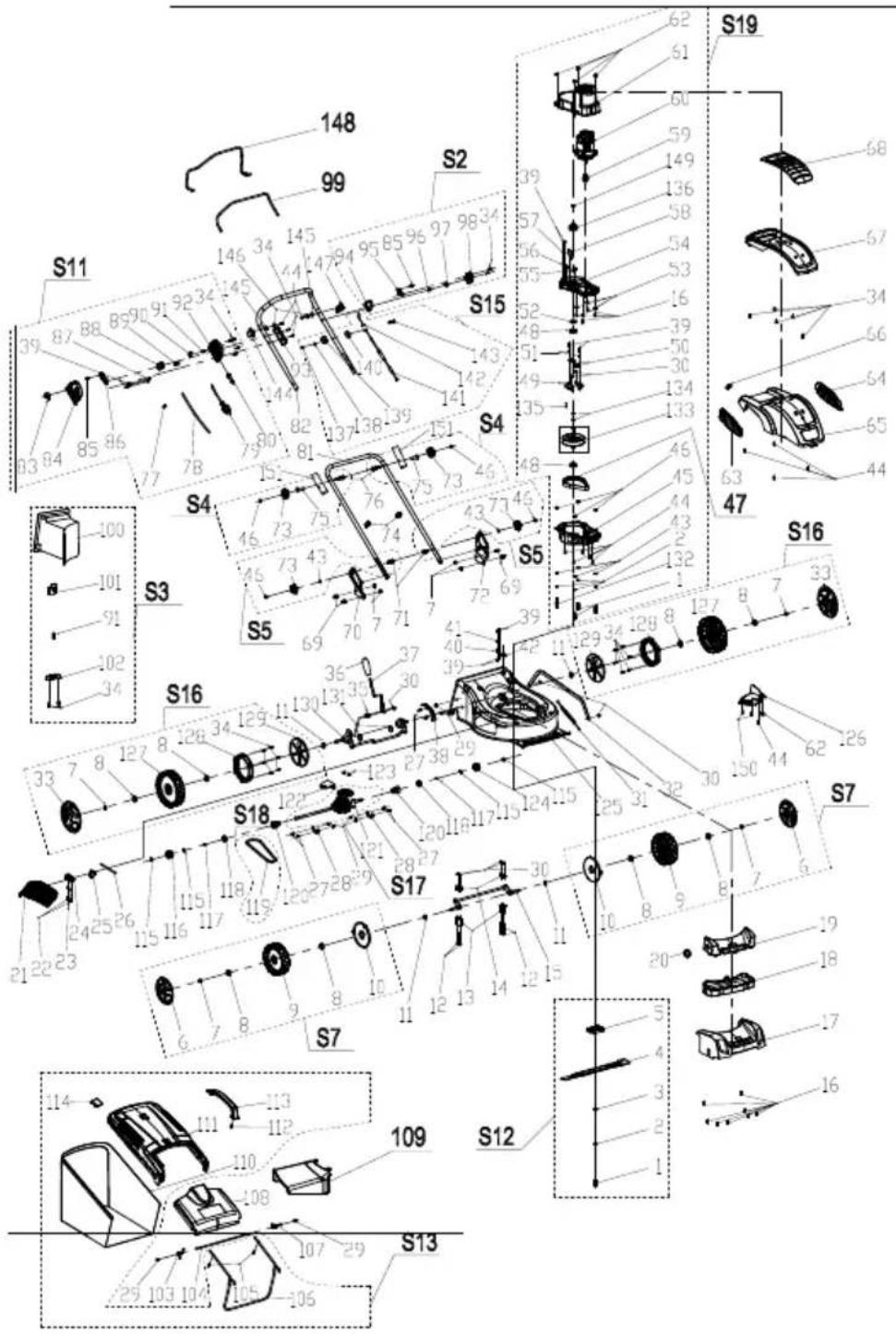

Výkres náhradných dielov....169

Service-Center 170

Pred prvým uvedením do pre- vádzky si pozorne prečítajte tento návod na používanie, aby ste za- bránili nesprávnemu zaobchádzan- niu. Návod na používanie dobre uschovajte, aby ste mali informácie kedykoľvek k dispozícii.

Rozsah dodávky

Vyberte prístroj opatrne z obalu a skon- trolujte, či sú nasledovné diely kompletné. Obalový materiál riadne zlikvidujte.

– Držiak zberného koša na trávu

– Bočný odhadzovací kanál

Prístroj je určený na kosenie trávnikov a zatrávnených plôch v domácej oblasti.

Tento prístroj nie je vhodný na komerčné používanie.

Každé iné používanie, ktoré nie je v tomto návode výslovne povolené, môže viest' k poškodeniu prístroja a predstavovat' vážne nebezpečenstvo pre používatel'a.

Výrobca neručí za škody, ktoré vzniknú iným používaním než podľa určenia alebo nesprávnou obsluhou.

Všeobecný opis

Obrázky pre obsluhu prístroja nájdete na stranách 2 – 3.

Prehl'ad

1 Oblúkové držadlo

tartovacia páka

5 Ochrana proti odrazeným pred- metom

11 Bočný odhadzovač s ochranou proti odrazeným predmetom (nie je vidiet')

12 Páka na nastavenie výšky kose- nia

13 Držiak prístroja

14 Držiak zberného koša na trávu

15 Držiak kábla

16 Ukazovatel' naplnenia

17 Siet'ový kábel

18 Lankové tiahlo

19 Kábel prístroja

20 Uvolňovacie tlačidlo (nie je vidiet')

25 Bočný odhadzovací kanálv

26 Záves pre zberný kôš na trávu

27 Nôž

Skrutka noža

Opis funkcie

Elektrická kosačka na trávu má rezací nástroj, ktorý sa otáča paralelne k úrovni kosenia. Je vybavená výkonným elektromotorom, robustným kovovým telesom, bezpečnostným spínačom a ochranou proti odrazeným predmetom, ako aj zberným košom na trávu s ukazovateľom naplnenia.

Okrem toho sa dá prístroj výškovo pre-stavit' v 7 polohách a má kolesá s l'ahkým chodom.

Používatel' má k dispozícii dva druhy prevádzky: Kosenie so zberným košom na trávu alebo mulčovanie.

Funkcia jednotlivých prvkov obsluhy je uvedená v nasledujúcich popisoch.

Technické údaje

Elektrická kosačka

Dimenzačné napätie.220 – 240 V\~, 50 Hz

Dimenzačný príkon....1800 W

Trieda ochrany....II □

Druh ochrany.....IPX4

Hladina akustického tlaku

(L_pA) 82,9 dB(A), K_pA = 3 dB

Hladina akustického výkonu (L _WA )

zaručená 96 dB (A)

nameraná......94,6 dB(A), K_WA = 1,8 dB

Vibrácia (a _h )...... 1,89 m/s ^2 , K= 1,5 m/s ^2

Tento prístroj je určený na prevádzku na rozvodnej sieti so systémovou impedanciou Zmax na odovzdávacom bode (domová prípojka) maximálne 0,316 Ohm. Používateľ musí zabezpečit', aby sa prístroj prevádzkoval iba na jednej rozvodnej sieti, ktorá spĺňa túto požiadavku. Ak je to nutné, na systémovú impedanciu sa môžete opýtať v lokálnom energetickom distribučnom podniku.

Hodnoty hluku a vibrácií boli stanovené podľa noriem a ustanovení uvedených vo vyhlásení o zhode.

Uvedená hodnota emisií vibrácii sa me- rala podľa normovaného skúšobného postupu a môže sa použiť pre vzájomné porovnanie elektrického náradia.

Uvedená hodnota emisií vibrácii sa môže tiež použit' pre odhad počiatočného poza-stavenia.

Výstraha:

nota emisií vibrácii sa môže odlišovat' od skutočnej hodnoty pri používaní elektrického náradia v závislosti od druhu a spôsobu jeho používania.

Zat'aženie spôsobené vibráciami sa pokúste udržat' tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom sa zohl'adnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické náradie vypnuté a také, kedy je zapnuté, ale bez zaťaženia).

Bezpečnostné pokyny

V tomto odseku sú uvedené základné bezpečnostné predpisy pri práci s elektrickou kosačkou na trávu.

Piktogramy/nápisy na prístroji

Pozor!

Nebezpečenstvo poranenia v dôsledku vymrštených die- lov.

kolostojace osoby držte mimo dosahu prístroja.

Pozor – Ostré rezacie nože! Nohy a ruky držte mimo dosahu. Nebezpečenstvo poranenia!

ed nastavovacími alebo čistiacimi prácami vypnite motor a vytiahnite siet'ovú zástrčku alebo ked' sa za- chytil siet'ový kábel alebo je poškodený.

Prístroj nevystavujte vlhkosti. Nepracujte v daždi a nekoste mokrú trávu.

SK

Pozor! Nôž kosačky na trávu dobie- ha. Nebezpečenstvo poranenia!

Trieda ochrany II

trické prístroje nepatria do domového odpadu.

Okruh kosenia

Nebezpečenstvo! Nedr-žat' v blízkosti rúk a nôh.

Ukazovatel' naplnenia záchytného koša na trávu:

Ukazovatel' naplnenia otvorený: Zberný kôš na trávu je prázdny

Ukazovatel' naplnenia zatvorený: Zberný kôš na trávu je naplnený

Piktogramy na rukoväti:

STOP

Zastavovacie zariadenie: Uvol'nite bezpečnostnú lištu

Piktogramy v návode

Značky nebezpečenstva s údajmi na zabránenie poškodeniam zdravia osôb alebo vecným škodám.

Príkazová značka (namiesto výkričníka je príkaz vysvetlený) s údajmi na zabránenie vzniku škôd.

Upozorňovacia značka s informáciami pre lepšiu manipuláciu s prístrojom.

Noste ochranné rukavice!

Vytiahnut' siet'ovú zástrčku.

Tento prístroj môže pri neodbornom používaní spôsobit' vážne poranenia. Aby sa zabránilo zraneniam osôb a vecným škodám, prečítajte si a bezpodmienečne dodržiavajte nasledujúce bezpečnostné pokyny a dobre sa oboznámte so všetkými ovládacími časťami.

Výstraha! Toto elektrické náradie vytvára počas prevádzky elektromagnetické

pole. Toto pole môže za určitých okolností rušit' aktívne alebo pasívne lekárske implantáty. Aby sa znížilo nebezpečenstvo t'ažkých alebo smrtel'ných zranení, odporúčame osobám s lekárskymi implantátmi, aby skôr než začnú elektrické náradie obsluhovať, prekonzultovali to so svojím lekárom a výrobcom medicínskeho implantátu.

Príprava:

• Nikdy nedovol'te det'om alebo iným osobám, ktoré nepoznajú návod na používanie, aby používali prístroj. Miestne predpisy môžu stanovit' najnižší vek používateľa.
• Nikdy nepoužívajte prístroj, zatial' čo sú osoby, zvlášt' deti a domáce zvieratá v blízkosti.
• Obsluhujúci alebo používatel' je zodpovedný za zranenia iných l'udí alebo poškodenia ich majetku.
• Škontrolujte terén, na ktorom sa používa prístroj a odstráňte kamene, tyče, drôty alebo iné cudzie telesá, ktoré môžu byť zachytené a odhodené.
• Noste vhodný pracovný odev, pevnú obuv s protišmykovou podrážkou a robustné, dlhé nohavice. Prístroj nepoužívajte, ked' chodíte bosý alebo nosíte otvorené sandále. Nenoste vol'ný odev alebo odev s visiacimi šnúrkami alebo páskami.
• Pred každým použitím vyko-najte vizuálnu kontrolu prístro-

ja. Prístroj nepoužívajte, ked' ochranné zariadenia (napr. ochrana proti odrazeným predmetom alebo zberný kôš na trávu), diely rezacieho nástroja alebo svorníky chýbajú, sú opotrebované alebo poškodené. Na zabránenie nevyváženosti sa smú poškodené nástroje a svorníky vymieňat' iba po súpravách.

• Pri prístrojoch s viacerými rezacími nástrojmi bud’te opatrní, pretože pohyb noža môže viest’ k rotácii ostatných nožov.
• Používajte len tie náhradné diely a časti príslušenstva, ktoré dodáva a odporúča výrobca. Použitie cudzích dielov spôsobí okamžitú stratu nároku na záruku.
• Pred použitím vždy skontrolujte pripojovacie a predlžovacie vedenie na znaky poškodenia alebo opotrebovania. Ak sa vedenie počas používania poškodí, musíte ho rýchlo odpojit' od napájacej siete. NEDOTÝ-KAJTE SA VEDENIA PRED JEHO ODPOJENÍM. NEPO-UŽÍVAJTE PRÍSTROJ, KEĎ VĘDENIE JE OPOTREBOVANÉ ALEBO POŠKODENÉ.

Práca s prístrojom:

Pri práci nedávajte nohy a ruky do blízkosti alebo pod rotujúce diely. Hrozí nebezpečenstvo úrazu!

Dodržiavajte ochranu proti hluku a miestne predpisy.

SK

• Zapnite motor podľa návodu a iba vtedy, ked’ sú vaše nohy v bezpečnom odstupe od rezacích nástrojov.
• Nepoužívajte prístroj pri daždi, pri zlých poveternostných vplyvoch, vo vlhkom prostredí alebo na mokrej tráve. Pracujte len pri dennom svetle alebo pri dobrom osvetlení.
• Nepracujte s prístrojom, ked' ste unavený alebo nesústre- dený alebo po použití alkoholu alebo liekov. Vždy si včas vlož- te prestávku v práci. Pri práci rozmýšl'ajte.
• Pri práci dávajte pozor na bezpečný postoj, zvlášť na svahoch. Pracujte vždy priečne k svahu, nikdy nie nahor alebo nadol. Budťe zvlášť opatrní, ked’ meníte na svahu smer jazdy. Nepracujte na nadmerne strmých svahoch.
• Prístroj veďte iba v krokovej rýchlosti. Budťe zvlášť opatrní, ked’ prístroj otáčate, prit’ahujete ho k sebe alebo idete dozadu.
• Prístroj zapnite s opatrnost'ou podl'a pokynov v tomto návode. Dávajte pozor na dostatočný odstup nôh k rotujúcim nožom.

• Prístroj pri štarte nenaklápajte, okrem toho, keď je to potrebné pri rozbiehaní vo vysokej tráve. V tomto prípade naklopte prístroj tlačením na oblúkové držadlo tak, aby sa predné kolesá prístroja l’ahko nadvihli. Vždy skontrolujte, že sa obidve ruky nachádzajú v pracovnej polohe skôr, ako sa prístroj znova spätne postaví na zem.

• Nikdy nepracujte bez zberného koša na trávu alebo ochrany proti odrazeným predmetom. Držte sa vždy vo vzdialenosti od vyhadzovacieho otvoru.

• Motor nespúšťajte, ked’ stojíte pred vyhadzovacou šachtou.

Pozor, nebezpečenstvo! Nôž dobieha. Existuje nebezpečenstvo poranenia.

- Prístroj sa nesmie zdvíhat' ani prepravovat', pokial' motor beží. Prístroj vypnite, ked' sa musí naklopit' na prepravu, ked' sa križujú iné plochy ako tráva a ked' sa prístroj nesie ku kose-ným plochám alebo od nich.

- Nikdy nepracujte s poškodeným alebo neúplným prístrojom ani neupravujte prístroj bez súhlasu výrobcu. Prístroj nikdy nepoužívajte s poškodenými ochrannými zariadeniami ani s clonami alebo chýbajúcimi bezpečnostnými zariadeniami ako vychyľovacie zariadenia a/alebo zariadenia na zachytávanie trávy.

- Váš prístroj nepreťažujte. Pra- cujte iba v uvedenom rozsahu výkonov a nemeňte nastavenia regulátora na motore. Na t’ažké práce nepoužívajte stroje so slabým výkonom. Váš prístroj nepoužívajte na účely, na ktoré nie je určený.

- Prístroj nepoužívajte v blízkosti zápalných kvapalín alebo plynov. V prípade nedodržania je nebezpečenstvo požiaru alebo výbuchu.

- Nikdy nezdvíhajte prístroj ani ho neodnášajte ho preč, ked' motor beží.

- Vypnite prístroj, vytiahnite sie-t'ovú zástrčku a uistite sa, že sa všetky pohyblivé časti zastavia:

- vždy, ked' opustíte stroj,

- skôr ako vyčistíte vyhadzovací otvor alebo odstránite blokovania,

- ked' sa nepoužíva prístroj,

- predtým než prístroj skontrolujete, vyčistíte alebo na čom pracujete,

- ked' je siet'ový kábel poško- dený alebo zamotaný,

- ked' prístroj pri práci zasiahne cudzie teleso alebo ked' sa vyskytnú neobyčajné vibrácie. V tomto prípade okamžite skontrolujte, či prístroj nie je poškodený a nechajte ho opravit'.

- Nikdy nedávajte nohy a ruky do blízkosti alebo pod rotujúce diely. Pri rotorových kosačkách sa nikdy nepostavte pred otvor na vyhadzovanie trávy.

- Postarajte sa, aby všetky ma- tice, svorníky a skrutky boli pevne dotiahnuté a aby bol prí- stroj v bezpečnom pracovnom stave.

- Skontrolujte kosačku vzhľadom na prípadné poškodenia.

- Vykonajte potrebné opravy poškodených dielov.

Nepokúšajte a opravovat' prístroj sami, iba vtedy áno, ak máte na to vzdelanie. Všetky práce, ktoré nie sú uvedené v tomto návode, smú byt vykonávané len nami splnomocneným zákazníckym servisom.

- Prístroj uschovávajte na suchom mieste a mimo dosahu detí.

- Váš prístroj ošetrujte starostlivo. Nástroje udržiavajte ostré a čisté, aby bolo možné s nimi pracovať lepšie a bezpečnejšie. Dodržiavajte predpisy pre údržbu.

- Ked' vymieňate rezací nástroj, noste ochranné rukavice.

- Pravidelne kontrolujte zariadenie na zachytávanie trávy vzhľadom na opotrebenie a deformácie. Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely. Pri nastavovaní nožov bud’te zvlášť opatrní, aby sa vaše prsty nevklinili medzi rotujúce nože a pevné diely stroja.

- Skontrolujte, že sa môžu používať iba náhradné rezacie nástroje, ktoré sú schválené výrobcom.

- Dávajte pozor na to, aby siet'ové napätie súhlasilo s údajmi na typovom štítku.

- Prístroj zapojte do zásuvky s RCD (Residual Current Device) s vypínacím prúdom nie väčším ako 30 mA.

SK

• Zabráňte kontaktu tela s uzemnenými čast'ami (napr. kovové ploty, kovové stípiky).
• Používajte iba schválený sieťový kábel konštrukčného typu H07RN-F, ktorý má maximálnu dĺžku 75 m a je určený na používanie vonku. Prierez prameňa sieťového kábla musí činit’ minimálne 2,5 mm². Pred použitím vždy celkom odrolujte káblový bubon. Skontrolujte poškodenia kábla.
• Na upevnenie siet'ového kábla použite na to určený záves kábla.
• Pri práci držte sietový kábel mimo dosahu rezacieho nástroja. Rezacie nože môžu poškodit' sietový kábel a viest ku kontaktu s dielmi pod napätím. Sietový kábel ved'te zásadne za obsluhujúcou osobou.
• Nepoužívajte siet'ový kábel na vytiahnutie zástrčky zo zásuvky. Siet'ový kábel chráňte pred horúčavou, olejom a ostrými hranami.
• Ak je sietový kábel poškodený, vypnite prístroj a vytiahnite sietový kábel zo zásuvky. Ak sa pripojovacie vedenie tohto prístroja poškodí, musí sa vymenit' výrobcom alebo jeho zákazníckym servisom alebo podobnou kvalifikovanou osobou, aby sa zabránilo ohrozeniam.
• Poškodený siet'ový kábel nepripájajte do elektrickej siete. Nedotýkajte sa poškodenej sieťovej šnúry pokial' je pripojená do elektrickej siete. Poškodená siet'ová šnúra sa môže dostat' do kontaktu s vodivými časťami.

Montáž

Pred všetkými prácami na prístroji vytiahnite zástrčku zo siet'ovej zásuvky.

Montáž tyčí držadla

spodného držadla (4) a umiestnite obidva otvory do kolíkov na držiaku na kryte prístroja (10).

1. Priskrutkujte spodné držadlo (4) pomocou priložených krátkych skrutiek a hviezdicových matíc (6) vpravo a vlavo na držiak na kryt prístroja (10). Možné sú tri polohy.

A Upnutie držiaka kábla

1. Uvol'nite skrutku s krížovou drážkou (14a) na držiaku (14).
2. Držiak (14) založte na hornú stranu zberného koša na trávu (7) a pevne ho priskrutkujte zdola pomocou skrutky s krížovou drážkou (14a).

Obsluha

Pozor: Prístroj neprevádzkujte bez úplne umiestnenej ochrany proti odrazeným predmetom alebo zberného koša na trávu. Hrozí nebezpečenstvo úrazu!

Zavesenie/odobratie zberného koša na trávu

Pred použitím záchytného koša musí byť odstránený mulčovač (21) (pozri „Nasadenie/odstránenie mulčovača“) a bočný odhadzovací kanál (23) (pozri „Nasadenie/odstránenie bočného odhadzovacieho kanála“).

Prípadne odstráňte ochranné krytky na zbernom koši na trávu.

Zavesenie záchytného koša na trá- vu:

1. Zdvihnite ochranu proti odrazeným predmetom (5).
2. Zaveste záchytný kôš na trávu (7) do na tento účel určených závesov (24) na zadnej strane prístroja.
3. Ochranu proti odrazeným predmetom (5) umiestnite na zbernom koši na trávu (7), tento drží na správnej polohe.

Odobratie zberného koša na trávu:

1. Zdvihnite ochranu proti odrazeným predmetom (5).

2. Zveste zberný kôš na trávu a ochranu proti odrazeným predmetom na kryte prístroja sklopte spät'.

K vyprázdneniu zberného koša na trávu pozri tiež kapitolu „Likvidácia/ochrana životného prostredia“.

Nasadenie/odstránenie mulčovača

Pred použitím mulčovača musí byt odstránený bočný odhadzovací kanál (23) (pozri „Nasadenie/ odstránenie bočného vyhadzo- vacieho kanála“) a zberný kôš na trávu (7) (pozri „Nasadenie/ odstránenie zberného koša na trá- vu“).

Nasadenie mulčovača:

Odstránenie mulčovača:

Nasadenie/odstránenie bočného odhadzovacieho kanála

Pred použitím bočného odhadzovacieho kanála musí byť nasadený mulčovač (21) (pozri „Nasadenie/odstránenie mulčovača“) a odstránený zberný kôš na trávu (7) (pozri „Nasadenie/odstránenie zberného koša na trávu“).

Nasadenie bočného odhadzovacieho kanála

1. Zdvihnite bočnú ochranu proti odrazeným predmetom (11).

SK

1. Zaveste bočný odhadzovací kanál (23) a odložte bočnú ochranu proti odrazeným predmetom (11). Drží bočný odhadzovací kanál v polohe.

Odstránenie bočného odhadzovacieho kanála

1. Zdvihnite bočnú ochranu proti odrazeným predmetom (11).

2. Odstráňte bočný odhadzovací kanál (23) a sklopte ochranu proti odrazeným predmetom (11) spät na kryt zariadenia.

Nastavenie výšky kosenia

Prístroj vypnite, vytiahnite sieťovú zástrčku a čakajte, kým sa nôž nezastaví. Hrozí nebezpečenstvo zranenia osôb.

Uchopte páku (12) na nastavenie výšky kosenia a pohybujte ňou po stupnici na požadované nastavenie výšky kosenia.

Prístroj má 7 polôh na nastavenie výšky kosenia: 30 – 75 mm

Správna výška kosenia pri ozdobnej tráve činí približne 30 – 45 mm, pri úžitkovej tráve približne 30 – 65 mm.

Pre prvé kosenie v sezione by sa mala zvolit' ve'ká výška kosenia.

Zapnutie a vypnutie

1. Siet'ový kábel (17) spojte s predlžovacím káblom.

2. Na výstupok pre kábel vytvarujte z konca predlžovacieho kábla slučku a zaveste túto do výstupku pre kábel (20).

3. Prístroj pripojte na siet'ové napätie.

4. Pred zapnutím dávajte pozor na to, aby sa prístroj nedotýkal žiadnych predmetov.
5. Na zapnutie stlačte uvolňovacie tlačidlo (19) na držiaku a podržte súčasne stlačenú štartovaciu páku (2). Uvolňovacie pustite.
6. Na vypnutie uvol'nite štartovaciu páku (2).

Po vypnutí prístroja sa otáča nôž ešte niekol'ko sekúnd. Nedotýkajte sa bežiaceho noža. Hrozí nebezpečenstvo zranenia osób.

Pohon kolesa

1. Zapnite prístroj.
2. Pohon kolesa zap: Potiahnite rameno pohonu (22) do smeru oblúkového držadla (1). Prístroj sa pohybuje smerom dopredu.
3. Pohon kolesa vyp: Uvol'nite rameno pohonu (22). Prístroj zostane stát'.

Ukazovatel' naplnenia

Naboku na zbernom koši na trávu (7) je umiestnený ukazovatel' naplnenia (16). Aerodynamický prívod vzduchu klapky sa stará navyše o optimálne plnenie.

Ukazovatel' naplnenia otvo- rený: Zberný kôš na trávu je prázdny

Ukazovatel' naplnenia zatvorený: Zberný kôš na trávu je naplnený

Pokyny pre prácu

Pravidelné kosenie podnecuje rast silnejšieho trávnika, súčasne však prispieva k ničeniu buriny. Trávnik je preto po každom kosení hustejší a vzniká rovnomerne zaťažitel'ná trávnatá plocha.

Pri mulčovaní sa v jednom pracovnom kroku tráva kosí, seká na malé kúsky a rozmetá na trávnik. Narezaná tráva slúži ako prírodné hnojivo.

Kosenie s bočným vyhadzovaním trávy je vhodné na veľké plochy. Pokosená tráva sa vyhadzuje na stranu a môže sa potom v jednom pracovnom kroku manuálne pozberat'.

• Začnite s kosením v blízkosti zásuvky a pracujte preč od zásuvky.
• Sieťový kábel vedťe vždy za sebou a po otočení sa dostaňte na už pokose-nú stranu.
• Prístroj ved'te v krokovej rýchlosti v podľa možnosti rovných dráhach. Pre dokonalé kosenie by sa mali dráhy prekrývať vždy niekol'ko centimetrov.
• Híbku kosenia nastavte tak, aby sa prístroj nepreťažil. V opačnom prípade sa môže motor poškodit'.
• Na svahoch pracujte vždy priečne k svahu. Bud'te zvlášť opatrní pri chode-ní dozadu a t'ahaní prístroja.
• Po každom použití prístroj vyčistite, ako je opísané v kapitole „Čistenie/údržba“.

Po práci a na transport prístroj vypnite, vytiahnite siet'ovú zástrčku a čakajte, kým sa nôž nezastaví. Hrozí nebezpečenstvo zranenia osôb.

Čistenie/údržba

Práce, ktoré nie sú opísané v tomto návode, nechajte vykonat' nami splnomocneným zákazníckym miestom. Používajte len originálne diely.

Pri zaobchádzaní s nožom noste rukavice.

Pred všetkým údržbárskymi a čistiacimi prácami vypnite prístroj, vy-tiahnite siet'ovú zástrčku a čakajte, kým sa nôž nezastaví.

• Prístroj udržiavajte vždy čistý. Na čistenie používajte kefu alebo prachovku, ale nie ostrý čistiaci prostriedok alebo rozpúšťadlo.
• Po kosení odstráňte prichytené zvyšky rastlín s kusom dreva alebo plastu z kolies, vetracích otvorov, vyhadzovacieho otvoru a oblasti noža. Nepoužívajte tvrdé alebo špicaté predmety, mohli by poškodit' prístroj.
  • Z času na čas naolejujte kolesá.
• Pred každým použitím skontrolujte prístroj vzhľadom na viditelné nedostatky ako uvolnené, opotrebované alebo poškodené časti. Skontrolujte pevné osadenie všetkých matíc, svorníkov a skrutiek.
• Skontrolujte kryty a ochranné zariadenia vzhľadom na poškodenia a správne osadenie. Prípadne tieto vymeňte.

Výmena noža

Pred všetkým údržbárskymi a čistiacimi prácami vypnite prístroj, vytiahnite siet'ovú zástrčku a čakajte, kým sa nôž nezastaví.

Ak je nôž tupý, môže sa dobrúsit' prostredníctvom odbornej dielne.

Ak je nôž poškodený alebo ukazuje ne- vyváženost', tak sa musí vymenit' (pozri „Náhradné diely/Príslušenstvo“).

1. Prístroj otočte.
2. Použite pevné rukavice a uchopte pevne nôž (27). Otáčajte skrutku noža (28) proti smeru hodinových ručičiek pomocou skrutkového klúča od vrete-na motora.
3. Znova nasad'te nový nôž v opačnom poradí. Dbajte na správne uloženie noža a pevné dotiahnutie skrutky.

Nastavenie Iankového tiahla

Ked' sa lankové tiahlo (18) prestavuje pre pohon a má príliš veľa vôle, môžete ho dodatočne nastavit'.

Aby si prístroj vyžadoval menej miesta, uvoľnite dve hviezdicové

• Prístroj uschovajte v suchu a mimo dosahu detí.
• Motor nechajte ochladit', skôr než ho odložíte do uzatvorených priestorov.
• Prístroj neovíjajte nylonovými vrecami, pretože by sa mohla tvorit' vlhkost'.

Neručíme za škody spôsobené našimi prístrojmi, ak tieto boli spôsobené neodbornou opravou alebo použitím iných než originálnych dielov, resp. neodborným používaním.

Likvidácia/ochrana životného prostredia

Zariadenie, príslušenstvo a balenie prineste na ekologické zhodnotenie.

Elektrické prístroje nepatria do do- mového odpadu.

• Náradie a odovzdajte na zbernom mieste pre d'alšie zhodnotenie. Použité plastové a kovové časti sa môžu vytriedit' a tak odniest' na ekologické zhodnotenie. Informujte sa o tom v našom Service-Centre.
• Pokosenú trávu nevyhadzujte do kontajnera na odpadky, ale ju dajte na kompostovanie alebo rozdel'te ako mulčovaciu vrstvu pod kríky a stromy.
• Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.

Náhradné diely/príslušenstvo

Náhradné diely a príslušenstvo dostanete na www.grizzlytools-service.eu

Pri d'alších otázkach sa obrátte na „Service-Center“ (pozri „Service-Center“).

Položka Položka Označenie Č. výrobku Návod na Podrobný používanie výkres

A 7 S13 Zberný kôš na trávu 91102601
A 23 S3 Mulčovač 91099492
A 25	109	Bočný odhadzovací kanál	91102603
J 27/28 S12 Nôž + Skrutka noža 13700212
47	Klinový remeň	91102560
S18 Klinový remeň rameno pohonu		91102609

Záruka

• Na tento prístroj poskytujeme záruku 24 mesiacov. Pri komerčnom používaní záruka zaniká.
• Škody, ktoré je možné odvodit' z prirodzeného opotrebovania, preťaženia alebo neodbornej obsluhy, zostávajú zo záruky vylúčené. Určité konštrukčné diely podliehajú normálnemu opotrebeniu a sú zo záruky vylúčené (napr. nôž, klinový remeň).
• Predpokladom pre poskytnutie záruky je navyše dodržiavanie pokynov pre čistenie a údržbu.
• Škody, ktoré vznikli v dôsledku chýb materiálu alebo výrobcu, sa odstránia bezplatne náhradnou dodávkou alebo opravou. Predpokladom je, že sa prístroj odovzdá spät predajcovi v ne-demontovanom stave a s dokladom o zakúpení a záruke.
• V prípade oprávnenej reklamácie sa, prosím, kontaktujte telefonicky s naším servisným centrom. Tu obdržíte informácie o vybavení reklamácie.

Opravný servis

• Opravy, ktoré nepodliehajú záruke, môžete nechat' vykonať v našom servisnom centre oproti vyúčtovaniu. Naše servisné centrum vám ochotne vypracuje predbežný návrh nákladov. Môžeme spracovať iba prístroje, ktoré boli zaslané dostatočne zabalené a ofrankované.
• Pozor: Váš prístroj dodajte, prosím, v reklamačnom alebo servisnom prípade vyčistený a s upozornením na chybu na našej servisnej adrese.
  Prístroje zaslané bez úhrady prepravného – ako veľkorozmerný náklad, expresom alebo s iným špeciálnym prepravným nebudú prevzaté.
• Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.

SK	Preklad originálneho prehlásenia o zhode CE
Týmto potvrdzujeme, žeElektrická kosačka na trávukonštrukčného radu ERM 1846 GTAČíslo šaržeB-46649zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2006/42/EC • 2000/14/EC • 2014/30/EU • 2011/65/EU*
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN 60335-1:2012/A13:2017 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-11:2000 • EN 62321-4:2013
Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje:Hladina akustického výkonu:zaručená: 96 dB(A)nameraná: 94,6 dB(A)Použitý postup hodnotenia zhody v súlade s dodatkom VI/ 2000/14/ECCertifikačný orgán: TÜV Süd, NB 0036
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany11.01.2021	Christian FrankOsoba splnomocnená na zostavenie dokumentácie

* Vyššie popísaný predmet vyhlásenia spíňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.

Výkres náhradných dielov • Plano de explosión

ERM 1846 GTA

S11 87 88 89 90 91 92 34 145 93 84 85 86 148 99 S2 146 34 145 44 47 94 95 85 96 97 98 34 143 144 80 82 81 137 138 139 151 S4 15 S3 16 S5 77 78 76 75 73 46 46 73 43 69 70 71 74 S5 72 69 43 77 45 36 37 30 S16 33 7 8 127 8 126 34 129 11 130 131 30 S18 122 123 27 38 29 120 10 17-15 124-15 125 31 32 S7 21 22 23 24 25 26 115 118 115 117 120 27-28-9 28-27 S17 1-30 6 8 9 8 10 10 8 9 8 7 12 13 14 12-15 S7 20 19 18 17 16 S12 14 11-13 112 109 107-29 S13 29 103-104-105-106

informativ • informative • informatief • informatif
pouczający • informační • informatyvus
informativo • informatívny

Service-Center
