NÁVOD NA OBSLUHU SE 14-2 125 Flex

Kontrola polohy ochranného krytu:

Hlučnosť a vibrácia .....182

Na prvý pohl'ad .....184

Vylúčenie zodpovednosti .....189

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné típy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 189)!

- „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),

– pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.

Toto elektrické náradie je konštruované podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.

Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.

Používajte elektrické náradie len

- pre stanovené použitie,

- v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnosť.

Stanovené použitie

Brúska pre povrchovú úpravu SE 14-2 125/SE 14-2 150 je určená

- na živnostenské nasadenie v priemysle a remeslníctve,

- na plošné brúsenie kovov, kameňov a dreva, ako aj na obrusovanie náterov za sucha,

- na použitie brúsneho papiera so suchým zipsom na opomých tanieroch, ktoré sú pre toto náradie ponúkané firmou FLEX,

- na použitie brúsnych lamelových tanierov, ktoré sú pre toto náradie ponúkané firmou FLEX,

Nástroje musia byt schválené pre otáčky minimálne 3.000 ot./min.

Na tomto elektrickom náradí sa nesmú používať rozbrusovacie a hrubovacie kotúče.

Pri použití brúsky pre povrchovú úpravu SE 14-2 125/SE 14-2 150 je potrebné pripojiť vysávač triedy M.

Bezpečnostné upozornenia

VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

■ Používajte toto elektrické náradie ako brúsku, brúsku na brúsenie s brúsnym papierom a leštičku.
Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím.
Nedodržanie nasledujúcich pokynov môže viest k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.

■ Toto elektrické náradie nie je vhodné pre prácu s drôtenými kefami a rozbrusovanie.
Použitia, pre ktoré nie je elektrické náradíe predpokladané, môžu spôsobit' ohrozenia a poranenia.

■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a o d p o r ú čané špeciálne pre toto elektrické náradie.

Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit, nie je zárukou žiadneho bezpečného použitia.

■ Prípustné otáčky vloženého nástroja musia byť najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí.
Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomiť a lietať.

■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedať rozmerovým údajom elektrického náradia.

Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryť alebo kontrolovať.

■ Brúsne kotúče, brúsne taniere alebo iné príslušenstvo sa musia presne hodit na brúsne vreteno Vášho elektrického náradia.

Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest'k strate kontroly.

Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hl'adiska odlupovania a trhlín, brúsne taniere z hl'adiska trhlín, obrúsenia a silného opotrebenia. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat's najvyššími otáčkami.
Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.

■ Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare.
Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu.

Oči sa majú chránit' pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použití. Ked' ste dlhšiu dobu vystavení hlasitému hluku, môžete utripieť stratu sluchu.

■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky.

Úlomky obrobku alebo zlomené pracovné nástroje môžu odletieť a spôsobit’ poranenie aj mimo priamu pracovnú oblast.

Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnuť skryté elektrické vedenia alebo vlastný sietový kábel.

Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Ved'te sietový kábel v dostatočnej vzdiale- nosti od rotujúcich pracovných nástrojov. Ak stratíte kontrolu nad náradím, môže dojst k preťatiu alebo zachyteniu sietového kábla a Vaša ruka alebo paža sa môžu dostať do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví.

Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkládacou plochou, čím môžete stratit kontrolu nad elektrickým náradím.

■ Nenechajte nikdy elektrické náradie bežať pri jeho nosení.

Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavítať do Vášho tela.

Ventilátor motora vťahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.

■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky.

Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.

Zvláštne bezpečnostné upozornenia pre brúsenie:

■ Používajte výhradne brúsne nástroje, ktoré sú schválené pre Vaše elektrické náradie a ochranný kryt určený pre tieto brúsne nástroje.

Brúsne nástroje, ktoré nie sú určené pre elektrické náradie, nie je možné dostatočne zakryt' a sú nebezpečné.

Ochranný kryt musí byť na elektrickom náradi spol’ahlivo namontovaný a nastavený tak, aby sa dosiahlo maximálnej bezpečnosti, tzn. čo najmenšia možná časť brúsneho nástroja smeruje nezakrytá k obsluhujúcej osobe.

Ochranný kryt má chránit obsluhujúcu osobu pred úlomkami a náhodným kontaktom s brús-nym nástrojom.

■ Brúsne nástroje sa smú používať len pre odporúčané možnosti použitia. Napríklad: Nikdy nebrúste s bočnou plochou diamantového brúsneho taniera. Diamantové brúsne taniere sú určené na úber materiálu spodnou stranou brúsneho taniera. Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomiť.
■ Používajte vždy nepoškodené upínacie príruby správnej vel'kosti a tvaru pre Vámi zvolený pracovný nástroj.

Vhodné príruby podopierajú pracovné nástroje a znižujú tým nebezpečenstvo zlomenia.

■ Nepoužívajte žiadne opotrebené pracovné nástroje od väčších elektrických náradí.

Pracovné nástroje pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu puknút.

Zvláštne bezpečnostné upozornenia pre brúsenie s brúsnym papierom:

■ Nepoužívajte žiadne predimenzované brúsne kotúče, ale dodržiavajte údaje výrobcu k ich vel'kosti.

Brúsne kotúče, ktoré presahujú brúsny tanier môžu spôsobit' poranenia, ako aj viest' k zablokovaniu, roztrhnutiu brúsneho kotúča alebo ku spätnému rázu.

Zvláštne bezpečnostné upozornenia pre leštenie:

■ Nepripustite žiadne vol'né diely leštiaceho návleku, najmä úväzu. Uviažte alebo skráťte úväzy.

Vol'né, spolurotujúce úväzy môžu zachytit' Vaše prsty alebo sa zamotať okolo obrobku.

Spätný ráz a príslušné bezpečnostné pokyny

Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'.

Zaseknutie alebo blokovanie vedie k nählemu zastaveniu rotujúceho pracovného nástroja.

Tým sa nekontrolovatel'né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.

Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytiť a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz.

Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podl'a smeru otáčania kotúča v mieste zablokovania.

Pri tom môžu brúsne kotúče tiež puknút.

Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabrániť vhodnými preventivnymi opatreniami, ako je nasledovne popísané.

■ Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit.

Používajte vždy prídavnú rukováť, ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu.

Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládať sily spätného rázu a r e a k čné sily.

■ Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov.

Pri spätnom ráze sa pracovný nástroj môže pohybovať nad Vašu ruku.

■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovať.

Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.

■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd'.

Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked' odskoči sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.

■ Nepoužívajte žiadne ret'azové alebo ozubené pilové kotúče.

Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.

Ďalšie bezpečnostné pokyny

VAROVANIE!

Kontakt alebo vdýchnutie škodlivého/jedovatého prachu predstavuje ohrozenie obsluhujúcej osoby alebo v blízkosti sa nachádzajúcich osób.

■ Neodporúča sa obrusovanie olovnatých farieb. Odstránenie olovnatých farieb by mal vykonávať len odborník.
■ Neopracovávajte žiadne materiály, z których sa uvolňujú látky škodlivé zdraviu (napr. azbest). Urobte ochranné opatrenia, ked' môže vznikať zdraviu škodlivý, horľavý alebo výbušný prach. Noste ochrannú masku proti prachu. Používajte odsávacie zariadenie.

VECNÉ ŠKODY!

■ Sietové napätie a napätové údaje na typovom štítku musia byť zhodné.

Hlučnosť a vibrácia

Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.

• Hladina akustického tlaku: 79,7 dB(A);
• Hladina akustického výkonu: 90,7 dB(A);
• Neistota: K = 3 dB.

Celková hodnota vibrácií

(pri brúsení s brusným listom):

• Hodnota emisii: a h, DS < 2,5 m/s ^2
• Neistota: K = 1,5 m/s

VAROVANIE!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.

Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit.

Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepouživa. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácii, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

Typ náradia Brúska pre povrchovú úpravu SE 14-2 125 SE 14-2 150
Sietové napätie V/Hz 230/50
Trieda ochrany
Príkon W 1400
Výkon W 880
Otáčky ot./min 600–2100
Upnutie nástroja M14
Max. priemer kotúča	mm	125	150
Hmotnosť podľa „EPTA procedúry 01/2003” (bez pripojovacieho kábla)	kg	2,6	2,7

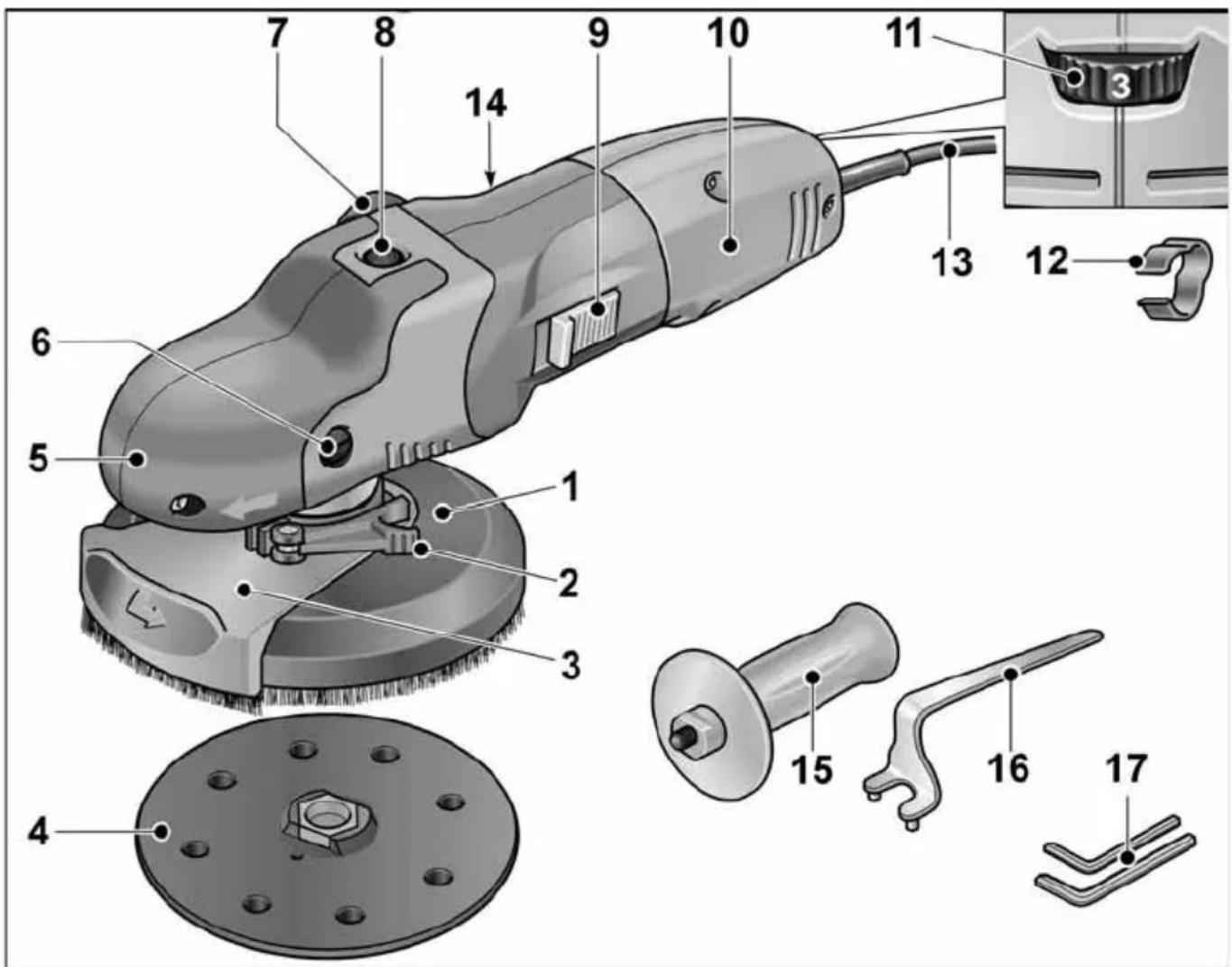

Na prvý pohl'ad

1 Ochranný kryt s kefovým vencom

a) SE 14-2 125: ∅ 125 mm

b) SE 14-2-150: ∅ 150 mm

2 Upínacia páka pre ochranný kryt

S výstupom vzduchu a šípkou smeru otáčania.

6 Upevňovacia skrutka uchopovacieho krytu

7 Pripojovacie hrdlo na odsávanie

8 Aretácia vretena

Na znehybnenie vretena pri výmene nástroja.

9 K o l i e s k o

Na zapnutie a vypnutie. So zaskakovacou polohou pre trvalú prevádzku.

10 Rukovät'

11 Nastavovacie koliesko na predvol'bu otáčok

12 Káblový držiak (3x)

Pre spol'ahlivé vedenie kábla na nasávacej hadici.

15 Prídavná rukovát'

16 Klúč na upínaciu maticu

17 Klüč pre skrutky s vnútorným šesthranom (otvor klúča 4 + otvor klúča 5)

* nie je zobrazený

v y v y p í n a č

Návod na použitie

VAROVANIE!

Pred všetkými prácami na náradí vytiahnite sietovú zástrčku.

POZOR!

Napät'ové údaje na typovom štítku a skutočné siet'ové napätie musia byt' zhodné.

Pred uvedením do prevádzky

■ Vybal'te elektrické náradie a príslušenstvo a skontrolujte kompletnosť dodávky a eventuálne prepravné poškodenia.

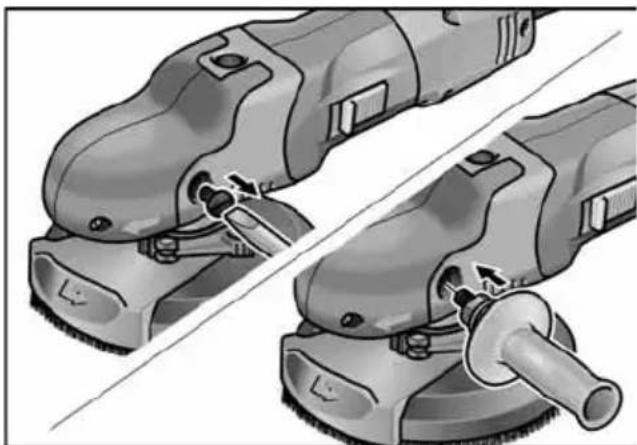

Montáž prídavnej rukoväti

Pre lepšiu manipuláciu s elektrickým náradím je možné namontovať prídavnú rukovát.

Odstráňte upevňovaciu skrutku na l'avej strane uchopovacieho krytu.
■ Zaskrutkujte a pevne utiahnite prídavnú rukovät.

Pri demontáži prídavnej rukoväti znova namontujte skôr odstránenú skrutku.

Pripojenie odsávacieho zariadenia

UPOZORNENIE

Odporúča sa použitie špeciálneho vysávača S 47 M firmy FLEX.

Pripojte odsávaciu hadicu na odsávacie zariadenie. Dodržiavajte návod na obsluhu odsávacieho zariadenia! Skontrolujte upevnenie! V prípade potreby použite vhodný adaptér.

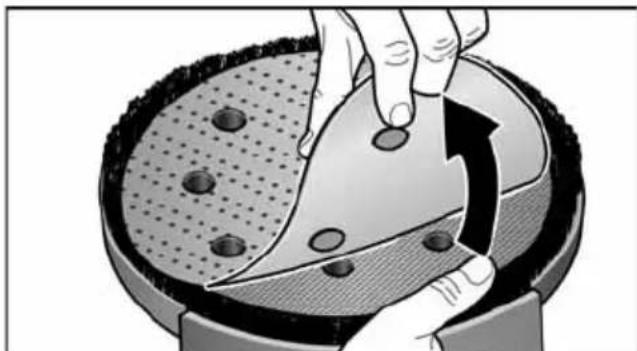

Nasadenie/výmena brúsneho papiera so suchým zipsom

■ Vytiahnite sieťovú zástrčku.
■ Stiahnite opotrebovaný brúsny prostriedok zoporného taniera.

■ Vystredený brúsny papier položte na opomý tanier a pritlačte.
Dbajte na polohu otvorov, aby bolo zaručené odsávanie brúsneho prachu.
■ Vykonajte skúšobný chod, aby ste skontrolovali vystredené upnutie brúsneho prostriedku.

Práca s brúsnymi lamelovými taniermi

i UPOZORNENIE

Brúsne lamelové taniere sú súčasťou sady príslušenstva „Opracovanie kovov”.

■ Vytiahnite sietovú zástrčku.

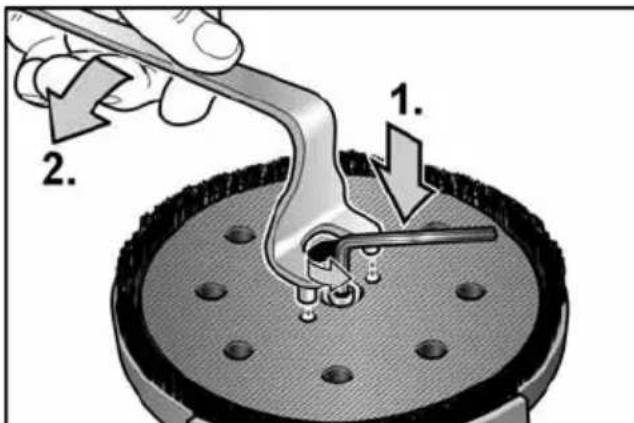

■ Stlačte aretáciu vretena a držte ju stlačenú.
■ Povoľte rukou alebo dvojdierovým klúčom tanier so suchým zipsom.

i UPOZORNENIE

U pevne držiaceho taniera so suchým zipsom pridržiavajte hnací hriadel' klúčom pre skrutky s vnútorným šesthranom.

■ Vykonajte skúšobný chod, aby ste skontrolovali vystredené upnutie brúsneho prostriedku.

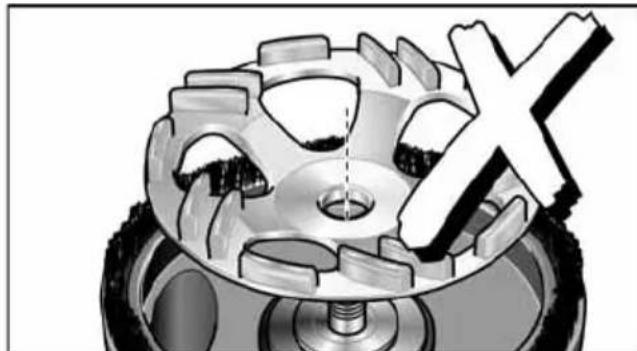

POZOR!

Na tomto elektrickom náradí nikdy nepoužívajte diamantové brúsne taniere, ktoré nie sú schválené firmou FLEX.

Nebezpečenstvo poškodenia náradia!

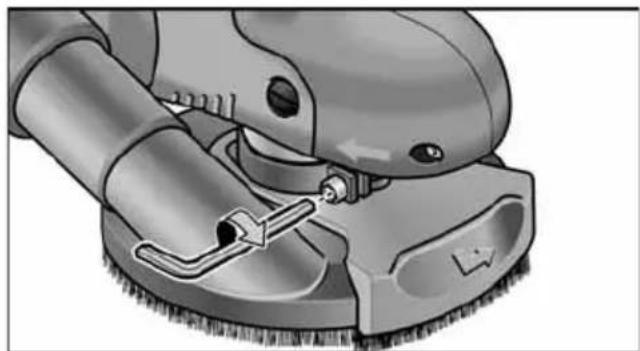

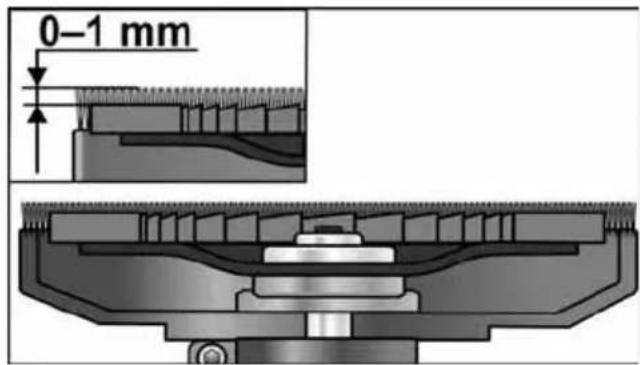

Kontrola polohy ochranného krytu:

Kefový veniec by mal prečnievať cca 0–1 mm cez brúsny prostriedok. V prípade potreby opravte.

0-1 mm

i UPOZORNENIE Pri znížení upínacej sily je možné upnutie doregulovat' utiahnutím skrutky s vnútorným šest'hranom na upínacej páke.

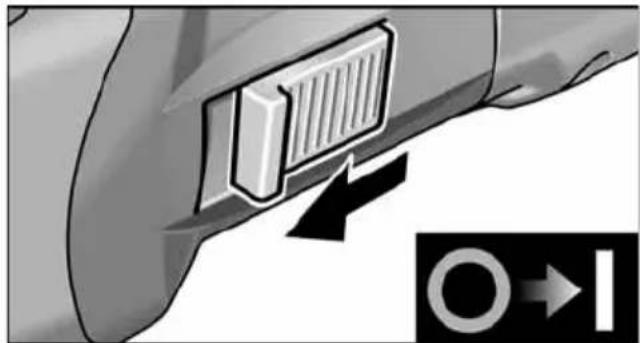

Zapnutie a vypnutie elektrického náradia

Krátkodobá prevádzka bez zaskočenia:

Trvalá prevádzka so zaskočením:

i UPOZORNENIE

Na nastavenie pracovných otáčok nastavte nastavovacie koliesko na požadovanú hodnotu. Otáčky sú nastavitelné od 600–2.100 ot./min.

Nastavenie Otáčky (ot./min)

1 600

2 900

3 1.200

4 1.500

5 1.800

62.100

Práca s elektrickým náradím

VAROVANIE!

Rotujúci brúsny tanier sa nesmie dostať do kontaktu s ostrými vyčnievajúcimi predmetmi. Nebezpečenstvo spätného rázu!

Poškodenia brúsneho taniera. Pri poškodení alebo silnom opotrebení brúsneho taniera tento tanier bezpodmienečne vymeňte.

POZOR!

1. Upevnite brúsny prostriedok.
2. Skontrolujte polohu ochranného krytu.
3. Pripojte odsávacie zariadenie.
4. Zastrčte sietovú zástrčku.

5. Zapnite odsávacie zariadenie.

6. Zapnite elektrické náradie.

7. Nasad'te elektrické náradie na pracovnú plochu. Kefový veniec musí byť v jednej rovine s pracovnou plochou.
8. Zvýšte prítlak, aby sa brúsny tanier dostal do kontaktu s pracovnou plochou. Elektrickým náradím pri tom pohybujte prekrývajúcimi sa, kývavými pohybmi.

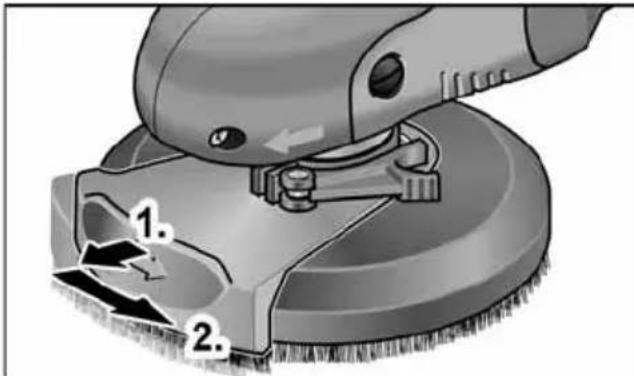

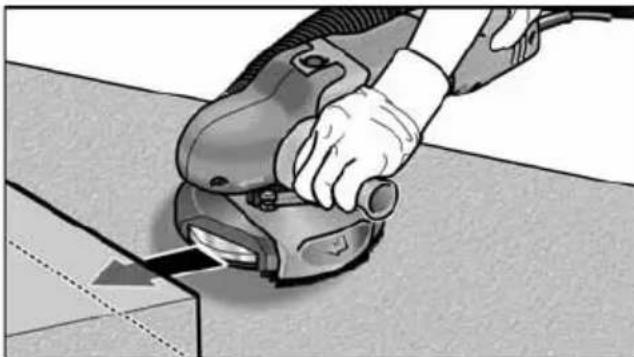

9. Na brúsenie v rohoch:
10. Vypnite náradie a počkajte, kým sa nástroj nezastaví.
11. Vytiahnite otočný okrajový segment a p o o t o čte ho dol'ava.

• Zapnite znova náradie.
• Nasad'te elektrické náradie na pracovnú plochu.

Ochranný kryt je vybavený kefovým vencom. Tento veniec plní dve funkcie:

• Pretože kefový veniec prečnieva cez povrch brúsneho taniera, dostane sa do kontaktu s pracovnou plochou najskôr.
  Tým sa brúsny tanier nastaví rovnobežne s pracovnou plochou, skôr ako sa s ňou dostane do kontaktu brúsny prostriedok. Tým sa zabráni kosákovitému prehlbeniu okrajom brúsneho taniera.

- Veniec zadržiava prach, kým sa neodsaje vysávačom.

Ak je kefový veniec poškodený alebo nadmerne opotrebovaný, mal by sa vymenit.

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.

Čistenie

VAROVANIE!

Nepoužívajte vodu alebo tekuté čistiace prostriedky.

POZOR!

Pri čistiacich prácach so stlačeným vzduchom bezpodmienečne noste ochranné okuliare.

■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
■ Vyčistite ochranný kryt a otočný okrajový segment suchým stlačeným vzduchom.

Opravy

Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

UPOZORNENIE

Počas záručnej doby nepovoľujte skrutky na telese motora. Pri nedodržaní zaniknú záručné záväzky výrobcu.

Náhradné diely a príslušenstvo

Đalšie príslušenstvo, najmä pracovné nástroje, si preberte z katalógov výrobcu.

Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke:

www.flex-tools.com

CE -Prehlásenie o zhode

Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:

EN 60745 podla ustanovení smemíc 2004/108/ES (do 19.04.2016), 2014/30/EÚ (od 20.04.2016), 2006/42/ES a 2011/65/ES.

Zodpovednosť za technické podklady:

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Len pre krajiny EÚ

Podl'a evropskej smernice 2012/19/ES o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierať oddelene a dodávať do ekologickej recyklácie.

UPOZORNENIE

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.

Sisukord
