BRUKSANVISNING SE 14-2 125 Flex

■ Anvend ikke overdimensionerede slibeblade men følg angivelserne fra fabrikanten vedrørende slibebladenes størrelse.

Tilbageslag og tilsvarende advarsler

Børstekransen skal stikke ca. 0–1 mm ud over slibemidlet. Rettes til ved behov.

0-1 mm

Reservedele og tilbehør

Ansvarlig for det tekniske dossier:

For din egen sikkerhet 98

Støy og vibrasjon 101

Tekniske data 102

Et overblikk 103

Bruksanvisning 104

Vedlikehold og pleie 108

C€-Konformitet 108

Henvisninger om skroting ..... 108

Utelukkelse av ansvar ..... 108

Symboler som brukes

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betyr tips og informasjoner om bruken.

Symbolene på apparatet

Les igjennom disse før bruk!

Bruk øyevern!

Det må brukes hørselsvern!

For din egen sikkerhet

ADVARSEL!

Må leses igjennom og tas hensyn til ved bruk av elektroverktøy:

-betjeningsveiledningen som er vedlagt,

–de “generelle sikkerhetshenvisningene” iomgang med elektroverktøy i den vedlagte brosjyren (Nr.: 315.915),

Dette elektroverktøyet er bygget etter teknik-kens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen. Elektroverktøyet må kun brukes

Forskriftsmessig bruk

Overflatesliperen SE 14-2 125/SE 14-2 150 er beregnet for

– profesjonelt bruk i industri og håndverk,

– tørr flatesliping av metall, stein og tre, såsom også for tørr sliping av malte flater,

– for bruk av støttetallerken med slipepapir med borrelås som blir tilbudt av FLEX for disse apparatene,

– for bruk av vifteformet slipetallerken, som blir tilbudt av FLEX for disse apparatene,

Verktøyet må være godkjent for et turtall på minst 3.000 o/min.

Skille- eller skrubbskiver må ikke brukes på dette verktøyet.

Ved bruk av overflatesliperen SE 14-2 125/SE 14-2 150 må det brukes en støvsuger av klasse M.

Les igjennom alle sikkerhetsveiledningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetsveiledningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhets-veiledningene for senere bruk.

■ Dette elektroverktøyet kan brukes som slipemaskin, maskin for sliping av sandpapir eller poleringsmaskin. Ta hensyn til alle sikkerhetsveiledninger, anvisninger, framstillinger og data som følger med maskinen.
Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
■ Dette elektroverktøyet er ikke egnet for arbeider med trådbørste eller kutteskiver. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det oppstå fare og skader.
Ikke bruk tilbehør som ikke er spesielt beregnet og godkjent av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret blir festet fast til elektroverktøyet, garanteres en sikker bruk.
Det tillatte turtallet for det brukte verk- tøyet må være minst så høyt som det høyeste turtallet som er angitt på elektro- verktøyet. Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.
■ Brukt verktøy må passe nøyaktig oppå opptaket til elektroverktøyet. Feilt dimensjonert verktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
■ Slipeskiven, slipetallerken eller annet tilbehør må passe nøyaktig oppå slipespindelen på elektroverktøyet. Verktøytilbehør som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer sterkt og kan føre til at du mister kontrollen.
Ikke bruk skadet verktøy. Kontroller verktøyet før hver bruk for sprekker og rifter, slipetallerkenen må sjekkes for sprekker, slitespor eller sterk slitasje.

Dersom elektroverktøyet eller verktøy-tilbehøret faller ned, må det kontrolleres om det har tatt skade, bruk i så fall et annet verktøy som ikke er skadet. Når du har kontrollert verktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor området for det roterende verktøyet, og la maskinen først gå i ett minutt med høyeste turtall. Skadet verktøy brekker for det meste i løpet av denne testtiden.

■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern og vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.
■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr. Bruddstykker av arbeidsstykke eller brukne verktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.
■ Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan også sette maskindeler av metall under spenning og føre til elektrisk støt.
■ Hold strømkabelen alltid borte fra verktøy som dreier seg. Dersom du mister kontrollen over maskinen, kan strømkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i verktøyet som dreies rundt.

■ Legg elektroverktøyet aldri fra deg før verktøyet er helt stoppet opp.

Et verktøy som dreier seg kan komme i kontakt med arbeidsplaten og du kan dermed miste kontrollen over elektroverktøyet.

Klærne dine kan ved en tilfeldighet komme i kontakt med verktøy som dreier seg og henge fast i disse slik at verktøyet kan bore seg inn i kroppen din.

■ Rengjør regelmessig ventilasjons-sprekkene på elektroverktøyet.

Motorviften trekker støv inn i kassen og dette kan føre til en sterk oppsamling av metallstøv, noe som igjen kan føre til elektrisk fare.

■ Ikke bruk elektroverktøyet i nærheten av brennbare materialer.

Gnister kan antenne disse materialene.

■ Bruk ikke verktøy som krever flytende kjølemiddel.

■ Bruk utelukkende de slipeskivene som er godkjent for ditt elektroverktøy og den vernehetten som er beregnet for disse slipeskivene.

Slipeskiver som ikke er beregnet for dette elektroverktøyet, kan ikke avskjermes tilstrekkelig, og er således usikre.

■ Vernehetten må festes sikkert på elektroverktøyet og må innstilles slik at det oppnås en optimal sikkerhet, dvs. at en så liten del som mulig er åpen mot personen som betjener den.

Diamant slipetallerkener er beregnet for fjerning av material med undersiden av slipetallerkenen. Kraftinnvirkning fra siden på denne spiveskiven kan føre til at den brekkes.

■ Bruk alltid en spennflens av riktig størrelse og form for det verktøyet som du har valgt.

Egnet flens støtter verktøyet og forringer således faren for brudd.

■ Ikke bruk verktøytilbehør fra større elektroverktøy som er slitt.

Verktøytilbehør for større elektroverktøy er ikke utlagt for de høyere turtall som finnes på små elektroverktøy og kan derfor brekke.

Spesielle sikkerhetshenvisninger for sliping med sandpaper:

■ Ikke bruk overdimensjonerte slipeblad, men følg produsentens angivelser for størrelsen av slipeblad.

Slipeblad som rager ut over slipetallerkenen, kan føre til skader og til blokkering eller ødeleggelse av slipebladene, eller kan også føre til tilbakeslag.

Særlige sikkerhetsveiledninger for polering:

Ikke legg löse deler oppå polerings- hetten, i særdeleshet festesnorer. Legg bort eller forkort alle festesnorene.

Løse festesnorer som kan bli dreiet rundt under arbeidet, kan henge fast i fingrene eller kan bli fanget opp i arbeidsstykket.

Tilbakeslag og tilsvarende sikkerhetsveiledninger

Tilbakeslag er en plutselig reaksjon som følge av et verktøy som står fast eller som blokkerer, som f. eks. slipeskive, slipetallerken, stålbørste osv. Fastkjøring eller blokkering kan føre til en plutselig stopp av de roterende verktøyet.

Dermed blir et ukontrollert elektroverktøy akse- lerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.

Dersom f. eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipeskiven brekke ut eller forårsake et tilbakeslag.

Slipeskiven beveger seg så enten imot personen som betjener den eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan spiveskiven brekkes.

Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet.

Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

■ Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskraften. Bruk alltid det ekstra håndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskraften eller reaksjonsmomentet når maskinen kjøres opp.
Betjeningspersonalet kan ved egnete vernetiltak kontrollere tilbakeslags- og reaksjonskreftene.

■ Hendene må aldri komme i nærheten av verktøy som dreier seg.

Verktøyet kan ved et tilbakeslag bevege seg over hånden din.

■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag.

Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.

■ Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv.

Forhindre at innsatsverktøyet blir slått tilbake fra arbeidsstykket eller klemmes fast.

Det roterende verktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller när det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.

■ Ikke bruk et sagblad med kjede eller tenner.

Slikt verktøy forårsake ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Andre sikkerhetsveiledninger

ADVARSEL!

Berøring eller innånding av skadelig/giftig støv kan føre til skade for betjeningspersonellet eller for personer som oppholder seg i nærheten.

■ Sliping av blyfarger anbefales ikke. Fjerning av blyfarger bør kun foretas av fagfolk.
Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f. eks. asbest). Det må treffes vernetiltak dersom det under arbeidet kan oppstå helsefarlig, brennbart eller eksplosivt støv. Bruk støvbeskyttelsesmaske. Bruk avsugingsanlegg.

SAKSSKADE!

■ Strømspenningen må stemme overens med angivelsene om spenning på typeskiltet.

Støy og vibrasjon

Lyd- og svingningsverdiene er målt i henhold til EN 60745.

- Usikkerhet: K = 3 dB.

Samlet verdi for svingninger (ved sliping med slipeblad):

$$ \begin{array}{l} - \text { E m i s j o n s v e r d i : } a \quad h, D S < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} \ - \text { Usikkerhet: } K = 1, 5 \mathrm{m/s} \ \end{array} $$

ADVARSEL!

De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandreslyd- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy.

Den egner seg også for en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet.

Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir brukt. Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f. eks. vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

Maskintype Overflatesliper SE 14-2 125 SE 14-2 150
Nettspenning V/Hz 230/50
Beskyttelsesklasse		☐/II
Effektopptak W 1.400
Avgitt effekt W 880
Turtall o/min 600 – 2.100
Verktøyopptak M14
max. Skivediameter mm 125		150
Vekten er tilsvarende “EPTA-procedure 01/2003” (uten tilkoplingskabel)	kg	2,6	2,7

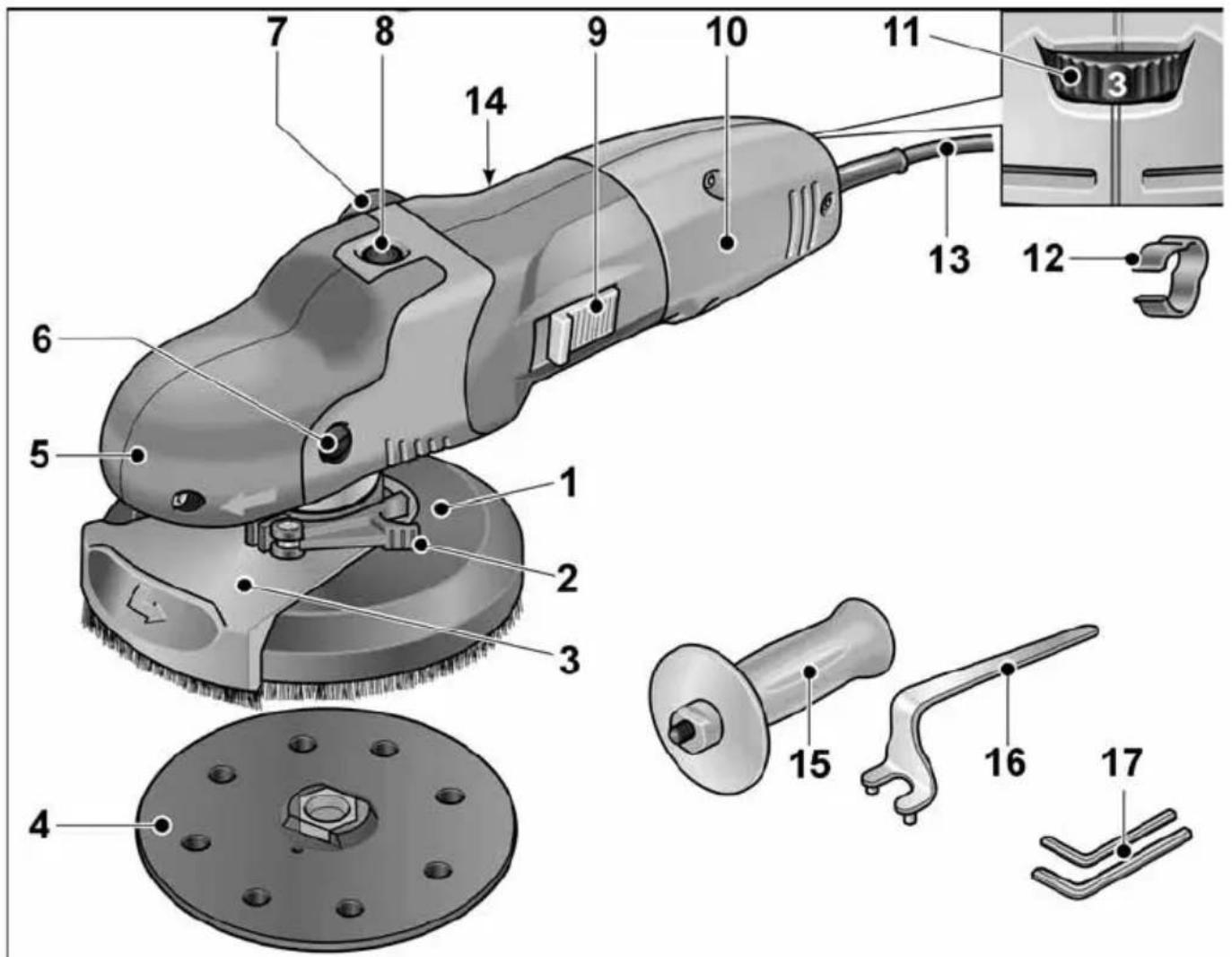

Et overblikk

Med luftutslipp og pil for dreieretning.

6 Festeskrue for gripehette

7 Forbindelsesstuss for avsuging

8 Spindelstopper

For å feste spindelen ved skift av verktøy.

9 B r y t e r k n a p p

For å slå på og av.

Låseknapp for varig drift.

10 Håndtak

11 Innstillingshjul for forvalg av turtall

12 Kabelholder (3x)

For sikker kabelføring på sugeslangen.

17 Innvendig sekskantnøkkel (nøkkelvidde 4 + nøkkelvidde 5)

* ikke framstilt

Bruksanvisning

ADVARSEL!

Før alle arbeider med maskinen må støpselet trekkes ut.

FORSIKTIG!

Strømspenning som står til disposisjon måstemme overens med angivelsene omspenningen på typeskiltet.

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret og kontroller at leveringen er komplett og fullstendig og at det ikke er oppstått transportskader.

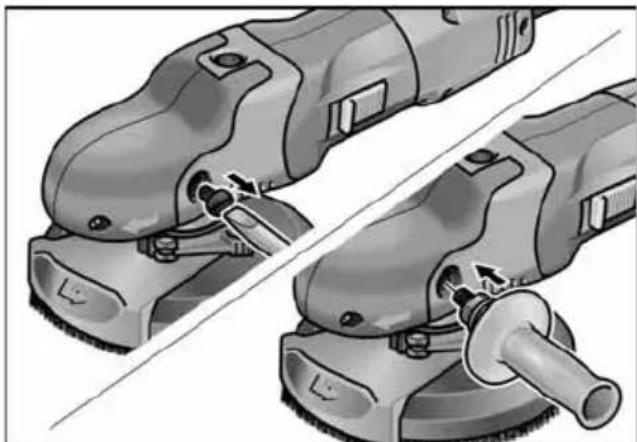

Montering av ekstra håndtak

For bedre håndtering av elektroverktøyet kan det monteres et ekstra håndtak.

■ Festeskruen på venstre siden av grepshetten fjernes.
■ Skru på det ekstra håndtaket og skru det fast.

Ved demontering av det ekstra håndtaket må skruen som er fjernet monteres på igjen.

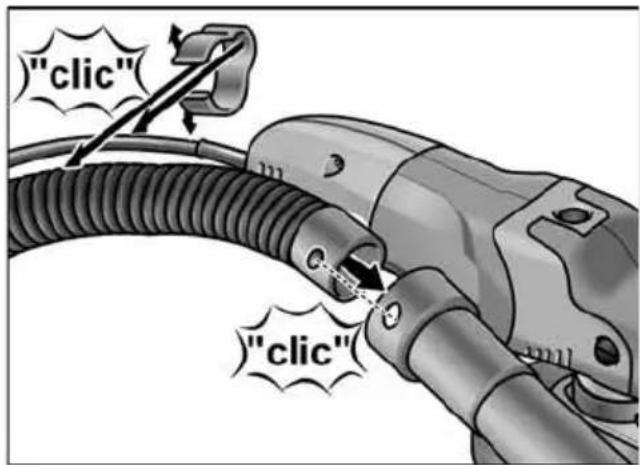

Tilkopling til et avsugingsanlegg

HENVISNING

Det anbefales å bruke FLEX spesial suger S 47 M.

■ Avsugingsslangen på tilkoplingsstussen av vernehetten festes på.
Strømkabelen med kabelholderne (3x) som hører med ved leveringen festes til avsugingsslangen.

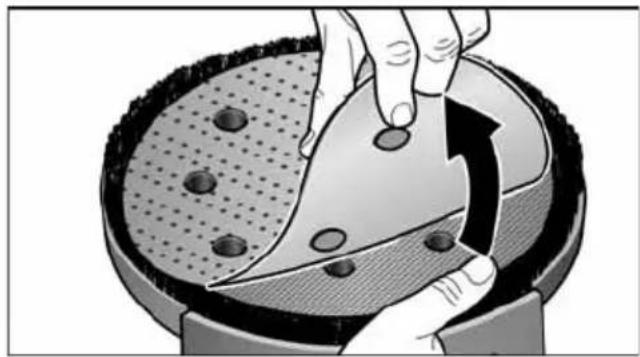

Påsetting/skift av slipepapir med borrelås

■ Trekk ut støpselet.
■ Slitte slipemidler må fjernes fra støttetallerkenen.

■ Legg slipepapiret med borrelås på støtte-tallerkenen og trykk det fast.
Ta hensyn til hullene for å garantere at slipestøvet blir suget opp.
Gjennomfør et prøveløp for å kontrollere den sentriske spenningen på slipemiddelet.

Arbeid med vifteformet slipetallerken

i HENVISNING

En vifteformet slipetallerken er tilbehør ved "bearbeiding av metall".

■ Trekk ut støpselet.

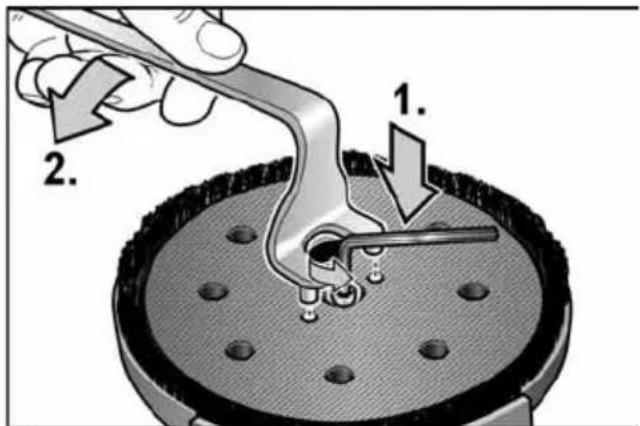

■ Trykk spindellåsen og hold den trykket.
■ Løsne slipetallerkenen fra borrelåsen med hånd eller med tohulls nøkkel.

i HENVISNING

Dersom tallerkenen sitter fast i borrelåsen, holdes drivakslingen fast med den innvendige sekskantnøkkelen.

■ Skru så slipetallerken i klokkens retning av spindelen.

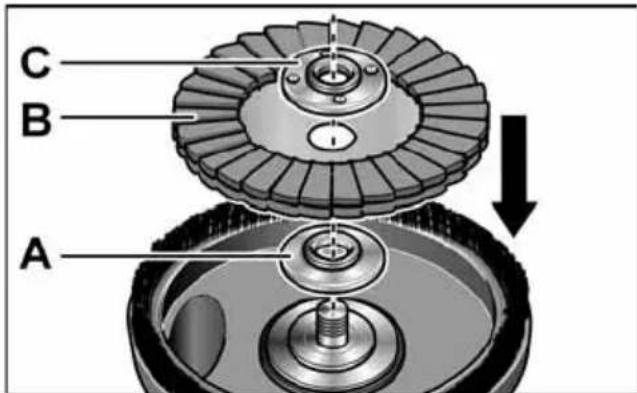

■ Spennflensen (A) legges oppå spindelen.
Den vifteformete slipetallerkenen (B) legges oppå spennflensen.
■ Skru spennmutteren (C) på spindelen med anslaget opp.

C B A

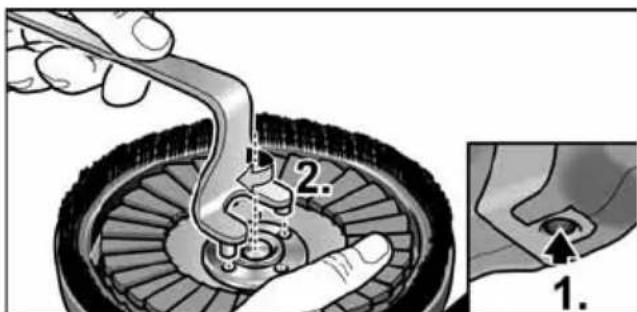

■ Trykk spindellåsen og hold den trykket.
■ Spennmutteren trekkes fast med stoppen-økkelen i klokkens retning.

Gjennomfør et prøveløp for å kontrollere den sentriske spenningen på slipemiddelet.

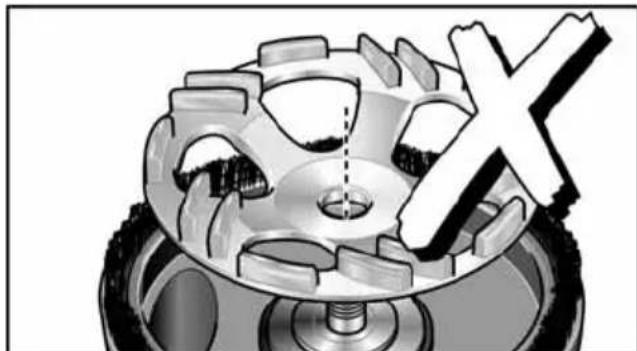

FORSIKTIG!

Bruk aldri en diamant slipetallerken som ikke ergodkjent av FLEX på dette elektroverktøyet. Fare for skade på apparatet!

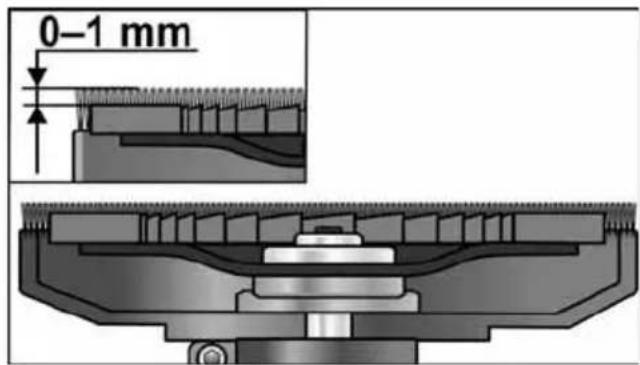

Børstekransen bør rage ca. 0–1 mm ut over slipemiddelet. Om nødvendig må dette korrigeres.

0-1 mm

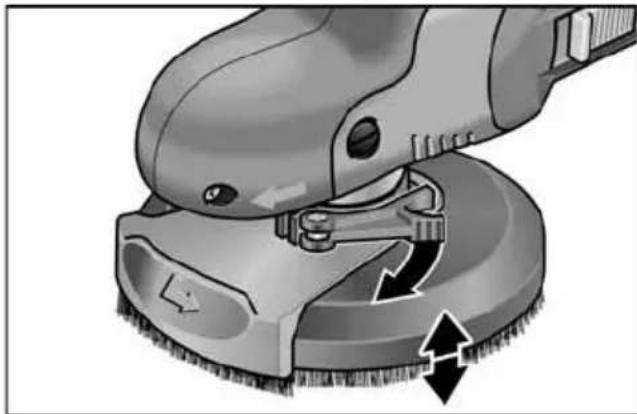

■ Spennspaken løsnes ved vernehetten.
■ Vernehetten innstilles på ønsket høyde.

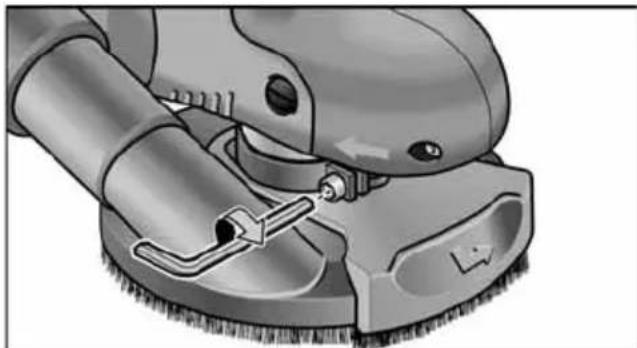

Når klemmekraften avtar, kan klemmen justeres etter ved å trekke fast den innvendigesekskantskruen på spennspaken.

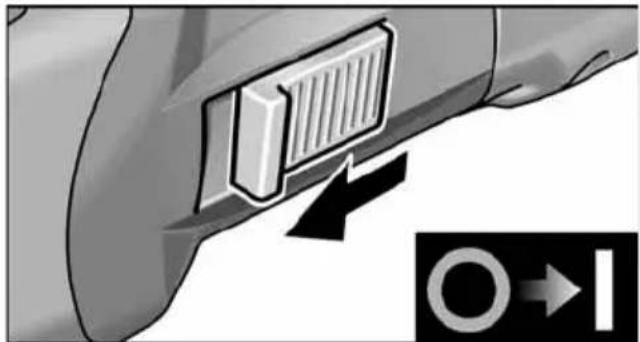

Inn- og utkopling av elektroverktøy Korttidsdrift uten fastlåsing:

■ Skyv bryteren framover og hold den fast.
■ For utkopling slippes bryteren igjen.

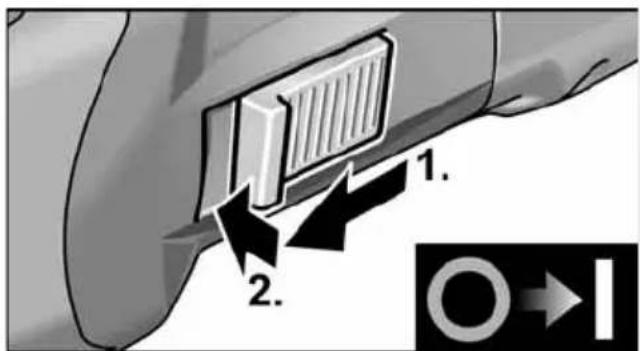

Varig drift med fastlåsing:

i HENVISNING

Etter et strømbrudd starter det innkoplete elektroapparatet ikke av seg selv.

1. 2.

■ Skyv bryteren framover og trykk den fast i forreste posisjon.

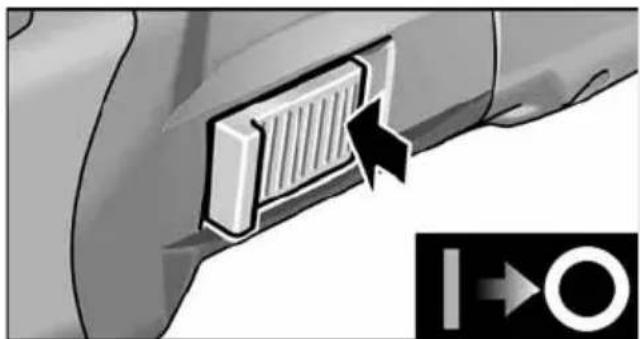

Slå maskinen av:

■ For utkopling frigjøres bryteren igjen ved å trykke bak på den.

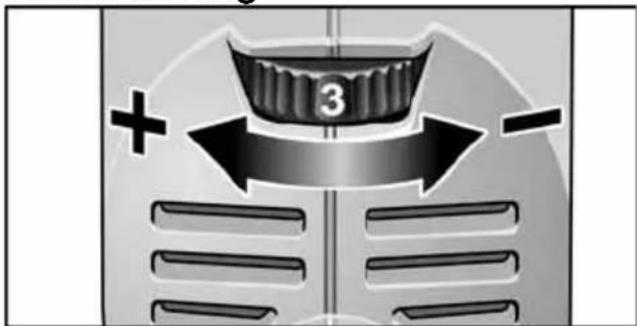

Turtallsforvalg

For innstilling av arbeidsturtallet må innstillingshjulet stilles på ønsket verdi.

Turtallet kan stilles inn fra 600–2.100 o/min.

Innstilling Turtall (o/min)

1 600

2 900

3 1

4 1

5 1

6 2

Arbeid med elektroverktøy

ADVARSEL!

Den roterende slipetallerkenen må ikke kommei kontakt med skarpe gjenstander somstikker ut. Fare for tilbakeslag!

Fare for skade på slipetallerkenen.

Vedskader eller sterk slitasje på slipetallerkenen må denne absolutt skiftes ut.

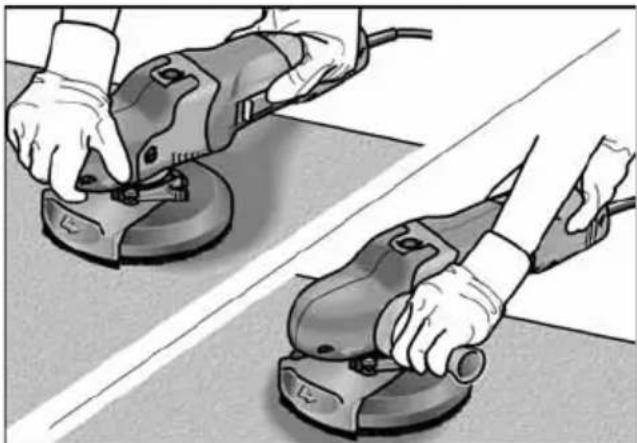

FORSIKTIG!

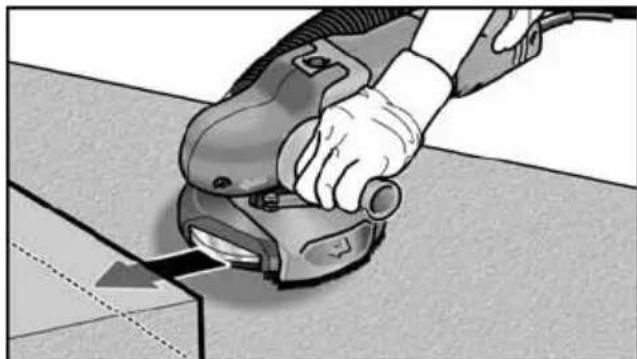

Elektroverktøyet må alltid holdes godt fast med begge hender!

1. Fest fast slipemiddelet.
2. Kontroller stillingen på vernehetten.
3. Tilkople avsugingsanlegget.
4. Stikk inn støpselet.

5. Slå på avsugingsanlegget.

6. Innkoples elektroverktöyet.

7. Elektroverktøyet settes på arbeidsflaten. Børstekransen må være i plan med arbeidsflaten.
8. Forhøy trykket slik at slipetallerkenen får kontakt med arbeidsflaten. Sving elektroverktøyet med overlappende bevegelser.

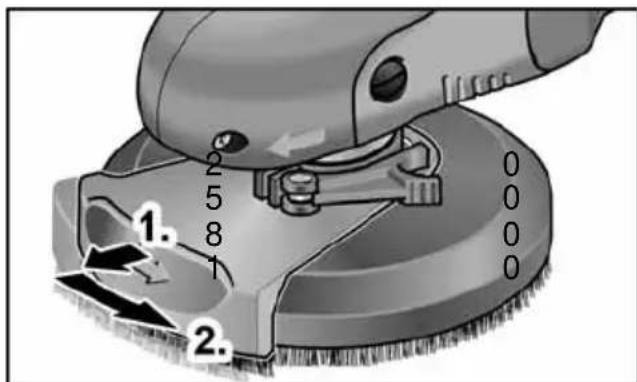

9. For sliping i hjørner:

– Slå av maskinen og vent til slipeverktøyet står stille.

- Ta ut det svingbare kantsegmentet og sving det mot venstre.

1. 2. 3 5 8 1 2.

– Slå på maskinen igjen.
– Elektroverktøyet settes på arbeidsflaten.

1. Etter endt arbeid må elektroverktøyet slås av og støpselet må trekkes ut.

Børstekrans

Vernehetten er utstyrt med en børstekrans. Denne kransen har to funksjoner:

– Da børstekransen rager over ut over overflaten på slipetallerkenen, kommer den først i kontakt med arbeidsflaten. Dermed blir slipetallerkenen satt parallelt til arbeidsflaten før slipemiddelet kommer i kontakt med arbeidsflaten. På den måten blir det unngått at det oppstår en sigdformet fordypning på grunn av randen på slipetallerkenen.

- Kransen holder også støvet tilbake inntil det blir suget opp av støvsugeren.

Dersom børstekransen blir skadet eller meget slitt, bør den skiftes ut. Et sett med reserve-børster kan fåes hos FLEX kundeservice forhandler.

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

Rengjøring

ADVARSEL!

Ikkebruk vann eller flytende rengjøringsmiddel.

FORSIKTIG!

Ved rengjøringsarbeider med trykkluft må du absolutt bruke vernebrille.

Innsiden av kapslingen med motoren må regelmessig blåses ut med tørr trykkluft.
■ Vernehetten og det swingbare kantsegmentet rengjøres med tørr trykkluft.

Reparasjoner

Reparasjoner må kun utføres av et kunde- service verksted som er autorisert av produsenten.

HENVISNING

Skruene på motorkassen må ikke løsnes iløpet av garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.

Reservedeler og tilbehør

Annet tilbehør, særlig innsatsverktøy, finnes i katalogen fra produsenten.

Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside:

www.flex-tools.com

CE-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at de punkter som er beskrevet under „Tekniske data“ stemmer overens med følgende normer eller normative dokumenter:

EN 60745 i henhold til bestemmelsene i direktivet 2004/108/EF (intil 19.04.2016), 2014/30/EU (fra og med 20.04.2016), 2006/42/EF, 2011/65/EF.

Ansvarlig for tekniske dokumenter:

Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.

Kun for EU-land

Ikke kast elektrisk verktøy i bosset.

I henhold til det europeiske direktivet

2012/19/EF om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljø-vennlig måte.

HENVISNING

Faghandelen vil gi deg informasjon omavhendingsmåter.

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.

Innehåll
