BRUGSANVISNING SE 14-2 125 Flex

da Originale driftsvejledning 87

no Originale driftsanvisningen 98

sv Originalbruksanvisning 109

Støj og vibration 91

Tekniske data 91

Oversigt 92

Brugsanvisning 93

Vedligeholdelse og eftersyn ..... 97

C€-Overensstemmelse ..... 97

Bortskaffelseshenvisninger ..... 97

Ansvarsudelukkelse. 97

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Vedtilsidesættelse af henvisningen opstår derlivsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Vedtilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader.

BEMAERK

Betegner anvendelsestips og vigtige informationer.

Symboler på maskinen

Læs betjeningsvejledningen, inden maskinen tages i brug!

Benyt øjenværn!

Brug høreværn!

Henvisning om bortskaffelse afden udtjente maskine (se side 97)!

For Deres egen sikkerheds skyld

ADVARSEL!

Læs betjeningsvejledningen inden elværktøjet tages i brug og følg:

-betjeningsvejledningen,

„Generelle sikkerhedsanvisninger“ forhåndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),

–de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse afulykker.

Dette elværktøj er konstrueret i henhold tilaktuelt teknisk niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved brug af maskinen opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, og der kan opstå materielle skader.

Elværktøjet må kun benyttes

-til det dertil beregnede formål,

-i sikkerhedsteknisk korrekt tilstand.

Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.

Bestemmelsesmæssig brug

Overfladeslibemaskine SE 14-2 125/SE 14-2 150 er beregnet

– til erhvervsmæssig brug inden for industri og håndværk,
– til tør fladeslibning af metal, sten og træ samt til tør afslibning af maling,
– til brug med velcro slibepapir på bagskiver, som tilbydes af FLEX til denne maskine,
– til brug med lamelslibetallerkener, som tilbydes af FLEX til denne maskine,

Værktøj skal være godkendt til en hastighed på mindst 3.000 omdr./min.

Skære- og skrubskiver må ikke anvendes på dette elværktøj.

Når overfladesliber SE 14-2 125/SE 14-2 150 anvendes, skal der tilsluttes en støvsuger klasse M.

Sikkerhedsinstrukser

ADVARSEL!

Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og instrukserne af hensyn til senere brug.

■ Dette elværktøj skal anvendes som slibe-, sandpapirslibe- og polere-maskime. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med maskinen.

Hvis efterfølgende anvisninger tilsidesættes, kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser.

■ Dette elværktøj er ikke egnet til arbejder med trådbørster og til slibeskiveskæring. Hvis elværktøjet anvendes til andre formål, end det er beregnet til, kan personer udsættes for fare og kvæstes.

■ Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbefalet af fabrikanten til dette elværktøj.

Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug.

Det tilladte omdrejningstal af indsatsværktøjet skal være mindst lige så højt som det på elværktøjet angivne maksimale omdrejningstal.

Tilbehør med et ulovligt højt omdrejningstal kan brække og kastes rundt.

Det anvendte indsatsværktøjs yderdiameter og tykkelse skal svare til målangivelserne for elværktøjet.

Forkert dimensionerede værktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.

■ Slibeskiver, slibetallerkner eller andet tilbehør skal passe nøjagtigt på elværktøjets slibespindel.

Indsatsværktøjer, der ikke passer nøjagtigt på elværktøjets slibespindel, drejer ujævnt, vibrerer kraftigt, og det kan medføre, at man mister kontrollen over dem.

■ Beskadigede indsatsværktøjer må ikke anvendes. Kontrollér indsatsværktøjerne hver gang inden brug for afsplintninger eller revner, slibetallerknen for revner, slid eller stærkt slid.

Hvis elværktøjet er faldet på gulvet, kontrolleres, om det er beskadiget. I så tilfælde skal der anvendes et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer. Lad maskinen køre et minut med maks. omdrejningstal. Beskadiget indsatsværktøj brækker for det meste i løbet af denne testtid.

Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter mod små slibe- og materialepartikler.

∅jnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde.

Støv- eller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig støj i længere tid, kan du lide høretab.

■ Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker af arbejdsemnet eller brækket indsatsværktøj kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet.

- Tag fat i det isolerede håndtag, när der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning.

Kontakt med en spændingsførende ledning kan også sætte metaldele på maskinen under spænding og medføre elektriske stød.

■ Hold ledningen borte fra roterende indsatsværktøj.

Mister du kontrollen over maskinen, kan netkablet skæres over eller rammes, og din hånd eller arm kan trækkes ind i det roterende indsatsværktøj.

■ Læg aldrig elværktøjet til side før det står helt stille.

Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over elværktøjet.

■ Lad ikke elværktøjet køre, mens det bæres.

Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget og trukket ind i det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop.

■ Ventilationsåbningerne på elværktøjet skal rengøres med regelmæssige mellemrum.

Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.

■ Elværktøjet må ikke anvendes i nærheden af brændbare materialer.

Gnister kan antænde disse materialer.

■ Der må ikke anvendes indsatsværktøjer, der kræver flydende kølemidler.

Brug af vand eller andre flydende kølemidler kan medføre, at der opstår elektriske stød.

Særlige sikkerhedsanvisninger vedrørende slibning:

Der må kun anvendes slibelegemer, der er godkendt til elværktøjet og beskyttelseskapper, der er beregnet til disse slibelegemer.

Slibelegemer, der ikke er beregnet til elværktøjet, kan ikke afskærmes tilstrækkeligt og er usikre.

Beskyttelseskappen skal være anbragt sikkert på elværktøjet og være indstillet på en sådan måde, at sikkerheden er maksimal, hvilket vil sige, at den mindst mulige del af slibeskiven skal pege hen imod brugeren.

Beskyttelseskappen skal beskytte brugeren mod brudstykker og tilfældig kontakt med slibelegemet.

■ Slibelegemer må kun anvendes til de anbefalede anvendelsesmuligheder. For eksempel må der aldrig slibes med sidefladen på en diamantslibetallerken.

Diamantslibetallerkner er beregnet til at fjerne materiale med undersiden af slibetallerknen. Udsættes disse slibetallerkner for sidevendt kraftpåvirkning, kan de knække.

■ Anvend altid ubeskadigede spændeflanger i den rigtige størrelse og form til det valgte indsatsværktøj.

Egnede flanger støtter indsatsværktøjerne og reducerer derfor risikoen for, at de brister.

■ Anvend aldrig slidte indsatsværktøjer, der passer til større elværktøjer.

Indsatsværktøjer til større elværktøjer er ikke dimensioneret til mindre elværktøjers højere omdrejningstal, og de kan brække.

Særlige sikkerhedshenvisninger vedrørende sandpapirslibning:

Slibeblade, der rager ud over slibe-tallerknen, kan medføre kvæstelser, blokering og brist af slibebladene eller tilbageslag.

Særlige sikkerhedshenvisninger vedrørende polering:

■ Løse dele på polerhætten, især fastgørelsessnore, er forbudt.

Læg fastgørelsessnore på plads eller afkort dem.

Løse fastgørelsessnore, der drejer med rundt, kan gribe fat i fingrene eller sætte sig fast i arbejdsemnet.

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f. eks. slibeskive, slibetallerken, trådbørste osv., har sat sig fast eller blokerer.

Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

Sidder f. eks. en slibeskive fast i et emne eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller giver tilbageslag.

Slibeskiven bevæger sig hen imod eller bort fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet.

Derved kan slibeskiver også brække.

Et tilbageslag skyldes forkert eller fejlbehæftet brug af elværktøjet. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives nedenfor.

■ Hold godt fast i elværktøjet og sørg for, at både krop og arme befinder sig i en position, der modvirker tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed.

Brugeren kan beherske tilbageslags- og reaktionskræfterne ved at træffe egnede sikkerhedsforanstaltninger.

■ Sørg for at hænderne aldrig kommer i nærheden af det roterende indsatsværktøj.

Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.

■ Udgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag.

Tilbageslaget driver elværktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.

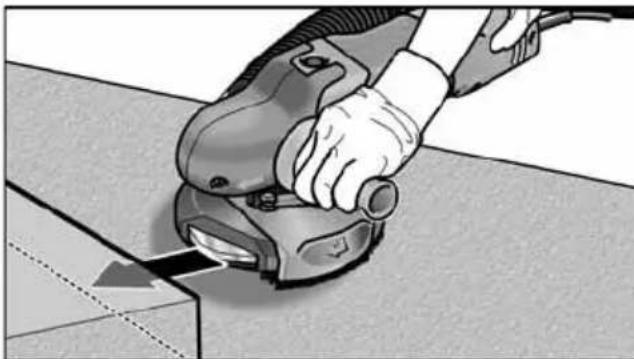

■ Vær særlig forsigtig ved arbejder i områder som f. eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast.

Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage.

Dette medfører, at man mister kontrollen, eller der opstår et tilbageslag.

■ Brug ikke kædesavklinger eller fortandede savklinger.

Sådant indsatsværktøj bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktøjet.

Andre sikkerhedsanvisninger

ADVARSEL!

Ved berøring og indånding af skadeligt/giftigt støv udsættes brugeren og personer, der opholder i området, for risici.

■ Afslibning af blyfarver kan ikke anbefales. Blyholdig maling bør udelukkende fjernes af en fagmand.
Der må ikke bearbejdes materialer, hvor sundhedsfarlige stoffer frigives (f. eks. asbest). Der skal træffes beskyttelsesforanstaltninger, hvis der kan opstå sundhedsfarlige, brændbare eller eksplosive stoffer. Benyt støvbeskyttelsesmaske. Brug udsugningsanlæg.

MATERIELLE SKADER!

■ Netspændingen og spændingsangivelsen på typeskiltet skal stemme overens.

Støj og vibration

Støj- og svingningsværdierne er beregnet ifølge EN 60745.

Det A-vurderede støjniveau for maskinen er typisk:

- Lydtryksniveau:

- Lydeffektniveau:

- Usikkerhed: K = 3 dB.

Total svingningsværdi (ved slibning med slibeblad):

– Emissionsværdi: a h. DS < 2,5 m/s ^2

- Usikkerhed: K = 1,5 m/s

ADVARSEL!

De angivne måleværdier gælder kun for nye maskiner. Støj- og svingningsværdierne ændrer sig ved daglig brug.

BEMAERK

Det svingningsniveau, der er angivet i disse instruktioner, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne.

Det egner sig også til en foreløbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse.

Hvis elværktøjet dog benyttes til andre formål, med afvigende arbejdsværktøjer eller det 79,7vedligeholdes utilsBækkeligt, kan svingnings-90,7niveauet ændredtADette kan øge svingningsbelastningen i hele arbejdstidsrummet.

For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Fastlæg derfor yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f. eks. vedligeholdelse af elværktøj og arbejdsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.

Tekniske data

Maskintype Overfladeslibemaskine SE 14-2 125 SE 14-2 150
Netspænding V/Hz 230/50
Beskyttelsesklasse
Optagen effekt W 1.400
Afgiven effekt W 880
Omdrejningstal	omdr./min	600 – 2.100
Værktøjsoptagelse		M14
maks. skivediameter	mm	125	150
Vægt i henhold til „EPTA-procedure 01/2003“(uden tilslutningsledning)	kg	2,6	2,7

Oversigt

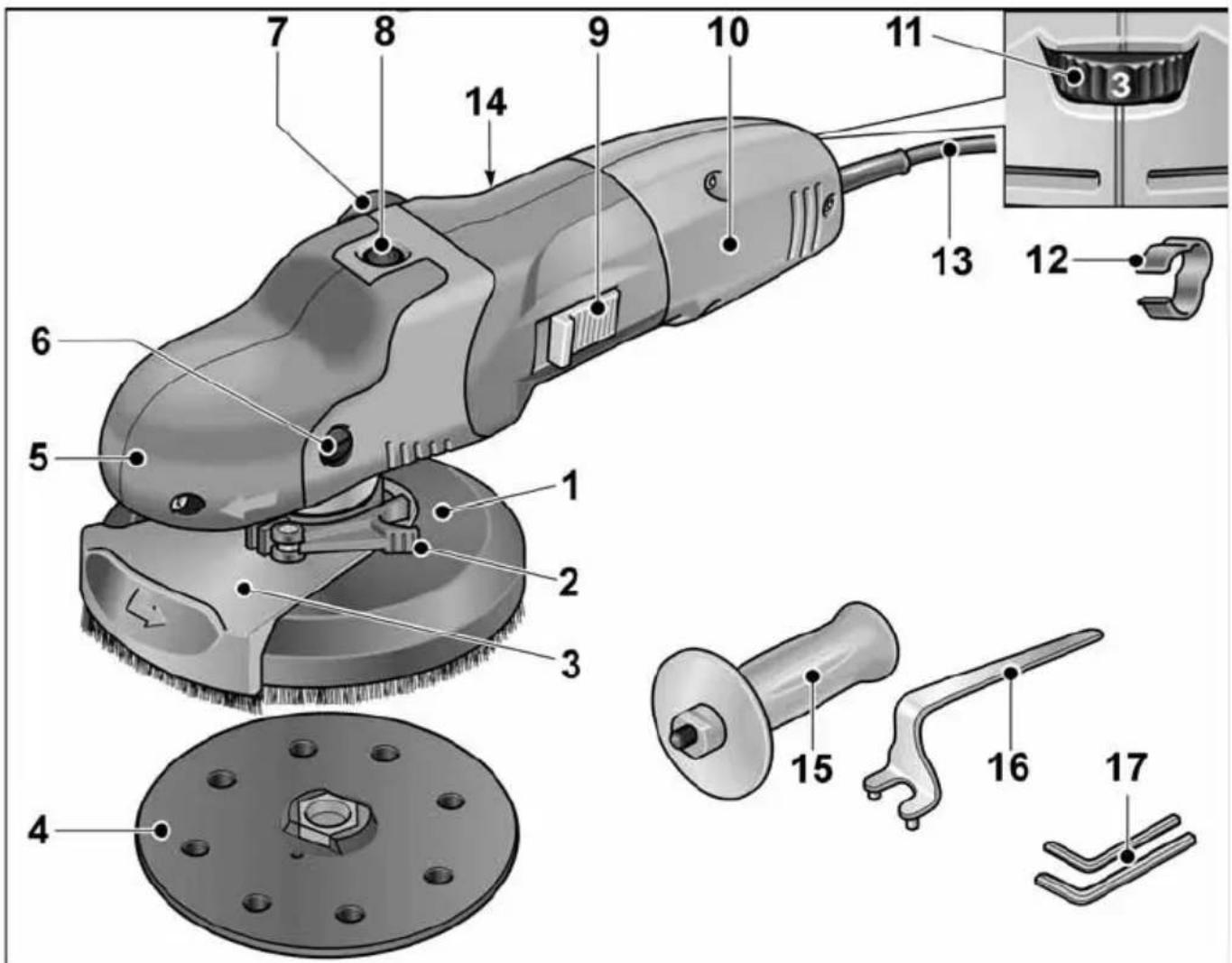

1 Beskyttelseshætte med børstekrans

a) SE 14-2 125: ∅ 125 mm

b) SE 14-2-150: ∅ 150 mm

2 Spændegreb for beskyttelseshætte

3 Drejeligt kantsegment

4 Velcro slibetallerken

5 Grebshætte

Med luftudslip og omdrejningsretningspil.

6 Fastgøringsskrue til grebshætte

7 Tilslutningsstuds til udsugning

8 S p i n d e l l

Til låsning af spindlen ved værktøjsskift.

9 V i p p e k o n

Tænder og slukker maskinen.

Med indgrebsstilling for konstant drift.

10 Håndgreb

11 Indstillingshjul til forvalg af om-drejningstal

12 Kabelholder (3x)

For sikker kabelføring på sugeslangen

13 Tilslutningsledning 4,0 m med netstik

14 Typeskilt *

15 Ekstra håndtag

16 Nøgle til spændemøtrik

17 Unbraconøgle

Træk altid netstikket ud, inden der arbejdes påmaskinen.

FORSIGTIG!

Den forhåndenværende netspænding og spændingsangivelsen på typeskiltet skal stemme overens.

Inden ibrugtagning

Pak elværktøjet og tilbehøret ud og kontrollér om leveringen er komplet og om der evt. er opstået transportskader.

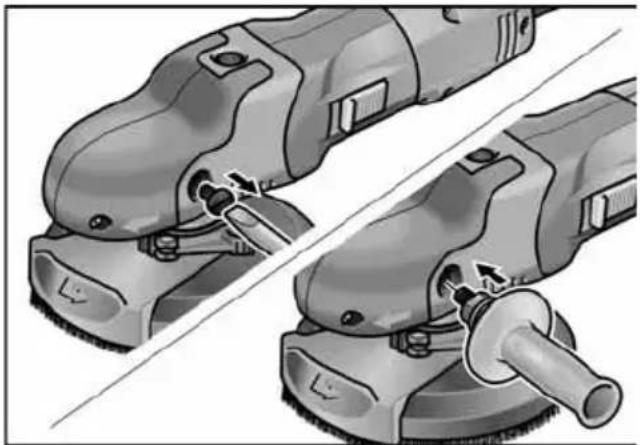

Montering af ekstragreb

For bedre håndtering af el-værktøjet kan der monteres et ekstra håndtag.

■ Tag monteringsskruen på venstre side af grebshætten af.
■ Drej det ekstra håndtag på og spænd det fast.

Når der ekstra håndtag skal tages af, skal ovenstående skrue sættes i igen.

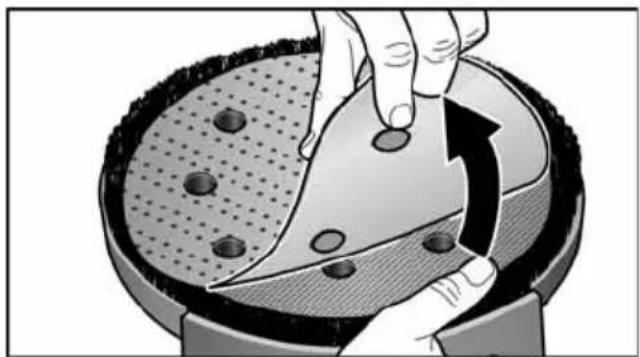

Pålægning/skift af velcro slibepapiret

■ Træk netstikket ud.
■ Træk det slidte slibepapir af bagskiven.

Tilslutning af et udsugningsanlæg

BEMAERK

Det anbefales at anvende FLEX specialsuger S 47 M.

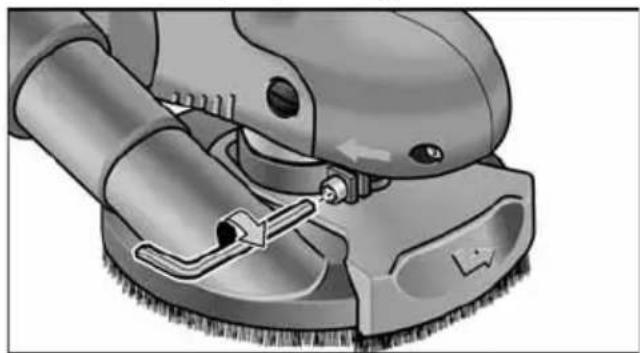

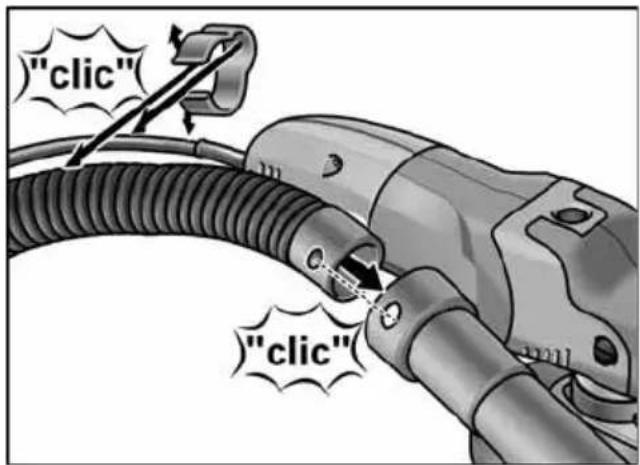

■ Fastgør udsugningsslangen på beskyt- telseshættens tilslutningsstuds.
■ Fastgør tilslutningsledningen på udsugningsslangen med de medfølgende kabelholdere (3x).

■ Slut udsugningsslangen til udsugningsanlægget. Følg betjeningsvejledningen til udsugningsanlægget! Kontrollér om den er fastgjort korrekt! Anvend en passende adapter, hvis det er nødvendigt.

Vær opmærksom på hullets position, så slibestøvet stadig kan blive suget ud.

■ Foretag en prøvekørsel for at kontrollere den centriske indspænding af slibeværktøjet.

Arbejde med lamelslibetallerkener

BEMAERK

Lamelslibetallerkener hører med til tilbehørs- sættet „Metalbearbejdning“.

■ Træk netstikket ud.

■ Tryk på spindellåsen og hold den inde.

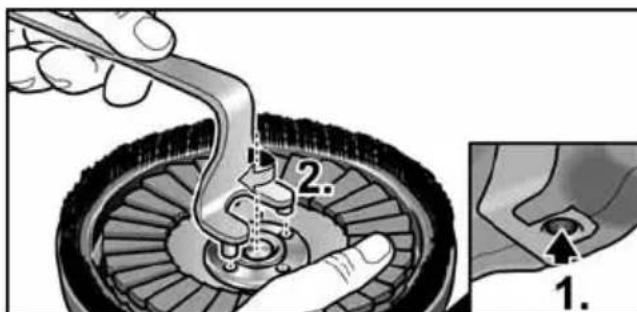

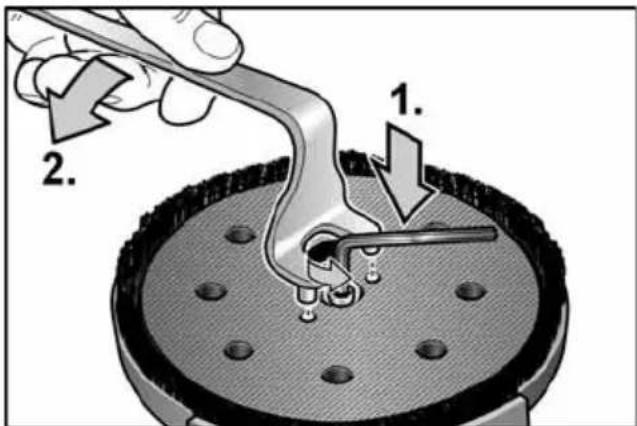

■ Løsn velcro tallerkenen med hånden eller med en taphulsnøgle.

BEMAERK

Hvis velcro tallerkenen sidder fast, så hold akslen fast med en unbraconøgle.

■ Skru velcro tallerkenen af spindlen mod urets tetning.

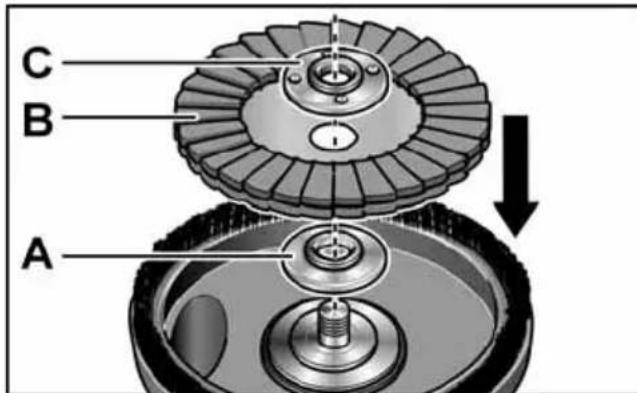

■ Læg spændeflange (A) på spindelen.
■ Læg lamelslibetallerkenen (B) på spændeflangen.
■ Skru spændemøtrikken (C) på spindlen med brystet opadvendt.

C B A

■ Tryk på spindellåsen og hold den inde.
■ Skru spændemøtrikken fast med gaffelnøglen i urets retning.

■ Foretag en prøvekørsel for at kontrollere den centriske indspænding af slibeværktøjet.

FORSIGTIG!

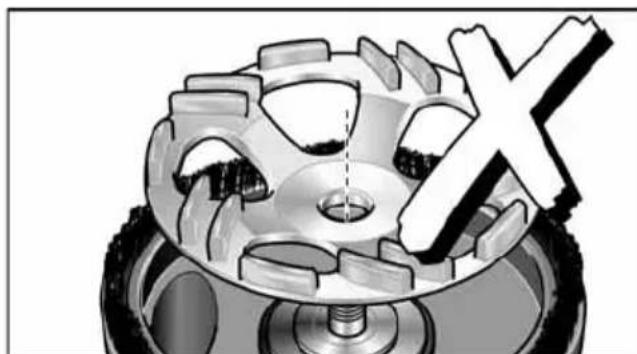

Brug aldrig en diamant-slibetallerken på denne maskine, som ikke er frigivet af FLEX. Risiko for at beskadige maskinen!

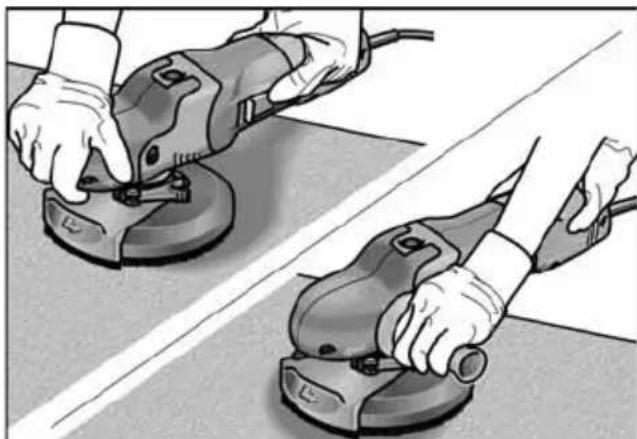

Kontrol af beskyttelseskappens placering

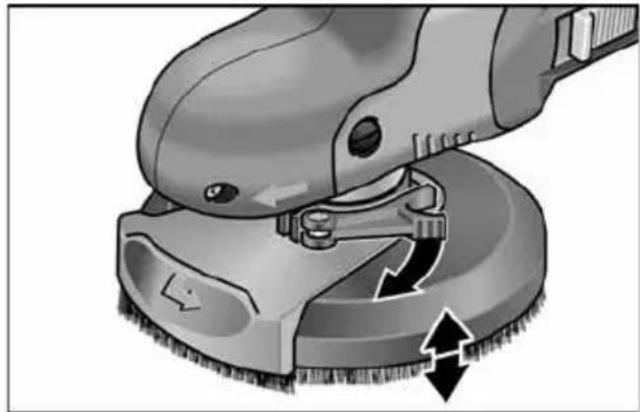

■ Løsn spændegrebet ved beskyttelseskappen.

■ Indstil beskyttelseskappen i ønsket højde.

■ Spænd spændegrebet fast.

i

BEMAERK

Hvis klemkraften bliver for svag, kan klemningen efterreguleres ved at spænde unbracoskruen på spændegrebet efter.

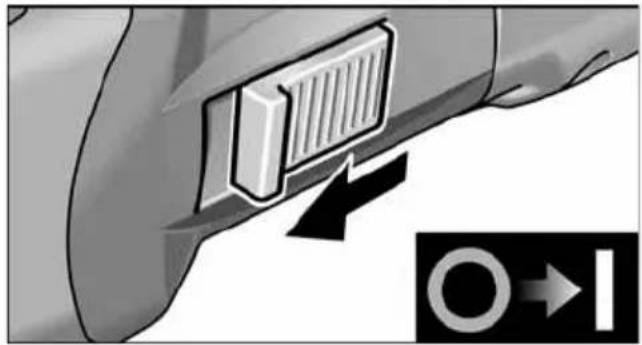

Tænd/sluk elektroværktøj Kortvarig drift uden indgreb:

Efter en strømsvigt starter maskinen ikke af sig selv igen, selv om den er tændt.

1. 2.

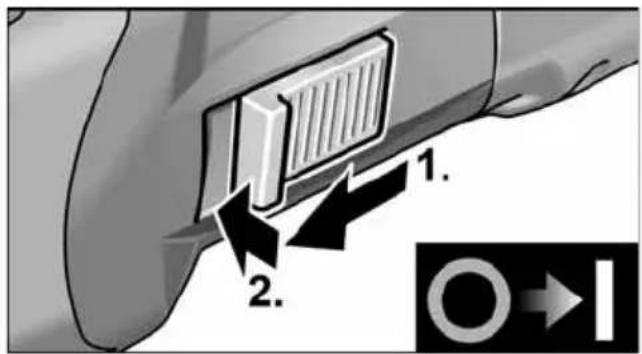

■ Skub vippekontakten fremad og lad den gå i indgreb ved at trykke på forreste ende.

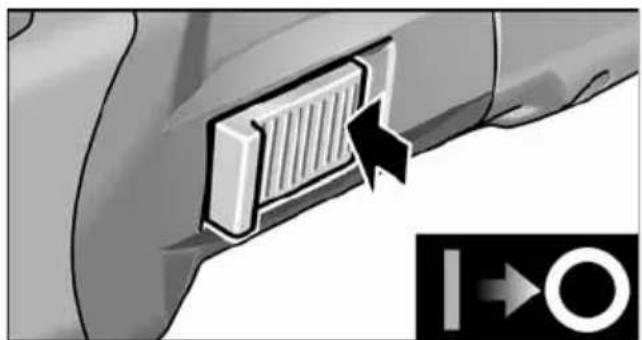

Sluk maskinen:

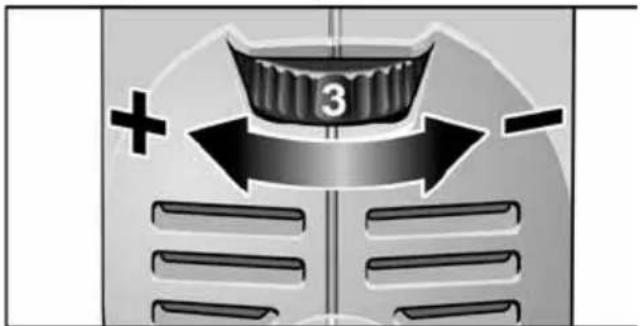

Forvalg af omdrejningstal

Stil indstillingshjulet på den ønskede værdi for indstilling af arbejdshastigheden.

Omdrejningstallet kan indstilles fra 600–2.100 omdr./min.

Indstilling Omdrejningstal (omdr./min)

1	6
2	9
3	1	.
4	1	.
5	1	.
6	2	.

Inden der arbejdes med elværktøjet

ADVARSEL!

Den roterende slibetallerken må ikke berøre skarpe genstande, der rager frem.

Risiko for tilbageslag! Beskadigelse afslibetallerknen. Udskift altid slibetallerknen, hvis den er beskadiget eller meget slidt.

FORSIGTIG!

Hold elværktøjet fast med begge hænder!

1. Fastgør slibeværktøjet.
2. Kontrol af beskyttelseskappens placering.
3. Tilslut udsugningsanlægget.
4. Stik netstikket i stikkontakten.

5. Slå udsugningsanlægget til.

6. Tænde elværktøjet.

7. Hold el-værktøjet ned på arbejdsfladen. Børstekransen skal være i niveau med arbejdsfladen.
8. ∅g trykket for at bringe slibetallerknen i kontakt med arbejdsfladen. Før samtidig el-værktøjet frem og tilbage.
9. Slibning i hjørner:

– Sluk maskinen og vent til slibeværktøjet står stille.
– Træk det drejelige kantsegment ud og drej det mod venstre.

• Tænd maskinen igen.
  – Hold el-værktøjet ned på arbejdsfladen.

1. Sluk elværktøjet efter arbejdets afslutning og træk netstikket ud.

Børstekrans

Beskyttelseskappen er udstyret med en børstekrans. Denne krans opfylder to funktioner:

– Da børstekransen rager ud over slibetallerknens overflade, kommer den først i kontakt med arbejdsfladen. Derved positioneres slibetallerknen parallelt med arbejdsfladen, inden slibemidlet kommer i kontakt med arbejdsfladen. På den måde undgås det, at der opstår en seglformet fordybning fra slibetallerknens kant.
– Kransen tilbageholder støvet, indtil det opsuges af støvsugeren.

Børstekransen udskiftes, hvis den er beskadiget eller meget slidt. Et sæt reservebørster kan købes overalt hos et FLEX kundeservicecenter.

Vedligeholdelse og eftersyn

ADVARSEL!

Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Rengøring

ADVARSEL!

Der må ikke anvendes vand eller flydende rengøringsmidler.

FORSIGTIG!

Det er absolut påkrævet at bruge sikkerhedsbriller ved rengøring med trykluft.

■ Blæs husets indre med motor ud regelmæssigt med tør trykluft.
■ Rengør beskyttelseskappen og det drejelige kantsegment med tør trykluft.

Reparationer

Reparationer må kun udføres af et af producenten godkendt kundeservice-værksted.

BEMAERK

Skruerne på motorhuset må ikke løsnes igarantiperioden. Ved tilsidesættelse af dette bortfalder producentens garantiforpligtelser.

Yderligere tilbehør, især indsatsværktøjer: se venligst fabrikantens kataloger.

Eksplosionstegninger og reservedelslister findes på vores hjemmeside:

www.flex-tools.com

CE-Overensstemmelse

Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 60745 ifølge bestemmelserne i direktiv 2004/108/EF (indtil 19.04.2016), 2014/30/EU (fra 20.04.2016), 2006/42/EF og 2011/65/EF.

Bortskaffelseshenvisninger

ADVARSEL!

Gør udtjente maskiner ubrugelige ved atfjerne netkablet.

Kun for EU-lande

Elektroværktøjer er ikke normalt husholdningsaffald.

I henhold til europæisk direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektriske værktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.

BEMAERK

Faghandlen giver oplysninger om bortskaffelsesmuligheder!

Ansvarsudelukkelse

Fabrikanten og hans repræsentant overtager ikke ansvaret for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.

Fabrikanten og hans repræsentant overtager ikke ansvaret for skader, der skyldes usagkyndig brug, eller for skader, der er opstået i forbindelse med anvendelse af produkter fra andre fabrikanter.

Innhold

Henvisninger om avskaffing avgammelt apparat (se side 108)!

-de regler og forskrifter som gjelder på stedet for uhellsforebyggende tiltak.

-når den er i sikkerhetsteknisk lytefri tilstand.

Feil på maskinen som har innflytelse på den tekniske sikkerheten må straks utbedres.

Sikkerhetshenvisninger

ADVARSEL!

■ La ikke elektroverktøyet være i gang mens du bærer det.

Særlige sikkerhetshenvisninger for sliping:

Vernehetten skal beskytte betjeningspersonellet mot bruddstykker og mot kontakt med slipeskiven.

■ Slipeskiven må kun brukes for den innsatsmuligheten som den er beregnet for. For eksempel: Du må aldri slipe med sideflaten av en diamant slipetallerken.

Det målte A lydnivået på apparatet er typisk:

$$ \begin{array}{l l} - & \text { Lydtrykknivå: } \ - & \text { Lydeffektnivå: } \end{array} \quad \begin{array}{l l} 7 9 \ 9 0 \end{array} $$

1 Vernehette med børstekrans

a) SE 14-2 125: ∅ 125 mm

b) SE 14-2-150: ∅ 150 mm

2 Spennspak for vernehette

3 Svingbart kantsegment

4 Slipetallerken med borrelås

5 Hettehåndtak

13 Tilkoplingskabel 4,0 m med støpsel

14 Typeskilt *

15 Tilleggshåndtak

16 Spennmutter nøkkel

Kontroller stillingen på vernehetten:

Henvisninger om skroting

ADVARSEL!

Säkerhetsanvisningar

WARNING!

Kontinuerlig drift med spärr:

i OBS
