HATSI120CBS6BVOC - Kuchynský digestor HAIER - Bezplatný návod na obsluhu

Typ produktu	Odsávač a filter (vnútorný/vonkajší okruh)
Značka	Haier
Model	HATSI120CBS6BVOC
Šírka (odhadovaná)	120 cm
Elektrické napájanie	220-240 V ~ 50/60 Hz
Počet rýchlostí	4 (nízka, stredná, vysoká, intenzívna)
Automatická prevádzka	Áno, so snímačom dymu
Osvetlenie	Integrované LED (užívateľ nevymieňa)
Tukový filter	Kovový, umývateľný v umývačke riadu
Aktívny uhlíkový filter	Neumývateľný, vymieňať každé 4 mesiace
Indikátor nasýtenia filtrov	Áno, kontrolka na paneli
Oneskorené vypnutie	Áno, cez diaľkové ovládanie (kompatibilné modely)
Minimálna inštalačná výška (elektrický sporák)	50 cm
Minimálna inštalačná výška (plynový/zmiešaný)	65 cm
Priemer odvodného potrubia	Rovnaký ako pripojovací krúžok (nie je súčasťou dodávky)
Použitie	Iba na domáce použitie
Odporúčané čistenie	Aspoň raz za mesiac (tukový filter)
Bezpečnosť	Odpojiť pred údržbou; nepoužívať bez filtra; vyhnúť sa otvorenému ohňu
Zhoda	EN/CEI 60335, EN/CEI 61591, atď.
Hmotnosť	Neuvedené v návode

Často kladené otázky - HATSI120CBS6BVOC HAIER

Ako nainštalovať odsávač Haier HATSI120CBS6BVOC ?

Inštaláciu musí vykonať kvalifikovaný odborník. Dodržiavajte minimálne vzdialenosti: 50 cm pre elektrický sporák, 65 cm pre plynový alebo zmiešaný. Použite upevnenie vhodné pre vašu stenu/strop. Odvodné potrubie (nie je súčasťou dodávky) musí mať rovnaký priemer ako pripojovací krúžok.

Ako aktivovať automatický režim so snímačom?

Stlačte tlačidlo T7 na ovládacom paneli. Stredová kontrolka sa rozsvieti na bielo. Odsávač automaticky prispôsobuje rýchlosť podľa zisteného dymu. Automatická kalibrácia sa vykonáva pri každom pripojení alebo manuálne (dlhé stlačenie T7).

Ako vyčistiť tukový filter?

Kovový tukový filter sa čistí raz za mesiac ručne neutrálnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote (krátky cyklus). Na demontáž potiahnite pružinovú rukoväť.

Kedy vymeniť aktívny uhlíkový filter?

Aktívny uhlíkový filter nie je umývateľný a musí sa vymeniť najneskôr každé 4 mesiace, alebo skôr pri intenzívnom varení. Na demontáž otočte upevňovacie gombíky o 90°.

Čo robiť, ak LED osvetlenie nefunguje?

Systém LED osvetlenia nie je vymeniteľný užívateľom. V prípade poruchy kontaktujte autorizovaný technický servis.

Ako resetovať indikátor nasýtenia filtrov?

Po vyčistení alebo výmene filtra dlho stlačte tlačidlo T5 (panel vypnutý). Kontrolka zhasne. Na zapnutie/vypnutie indikátora uhlíkového filtra dlho stlačte T5 (odsávač vypnutý).

Odsávač vydáva hluk, je to normálne?

Normálny hluk môže pochádzať z motora a prúdenia vzduchu. Na minimalizáciu hluku použite maximálny priemer odvodného potrubia a vyhnite sa príliš ostrým ohybom. Ak je hluk nadmerný, skontrolujte, či potrubie nie je upchaté a či sú filtre čisté.

Môžem používať odsávač bez tukového filtra?

Nie, odsávač sa nikdy nesmie používať bez správne namontovaného tukového filtra, pretože to predstavuje riziko požiaru a poškodenie motora.

Ako vybrať typ varnej dosky pre kalibráciu?

Odsávač vypnutý, dlho stlačte T2+T3. Tlačidlá T2-T3-T4 blikajú. Do 5 sekúnd stlačte T2 (plyn), T3 (elektrický) alebo T4 (indukcia). Výber sa uloží po 10 sekundách.

Čo robiť v prípade výpadku prúdu?

Po výpadku odsávač automaticky prekalibruje snímač (trvanie 5 minút). Počas tejto doby blikajú iba ovládacie prvky a je k dispozícii iba tlačidlo osvetlenia.

NÁVOD NA OBSLUHU HATSI120CBS6BVOC HAIER

SK Varovania a inštalácia

SK - Varovania a inštalácia

Výrobok je vytvorený na odsávanie dymov a pár z varenia a je určený iba na domáce použitie.

Prísne dodržiavajte pokyny uvedené v tomto návode. Odmietame akúkol'vek zodpovednosť za prípadné poruchy, poškodenia alebo úrazy vyvolané výrobkom a spôsobené nedodržaním pokynov uvedených v tomto návode.

Zariadenie môže mať odlišný vzhľad v porovnaní s obrázkami v tomto návode, no pokyny na použitie, údržbu a inštaláciu zostávajú rovnaké.

- Je dôležité uchovat' všetky návody, ktoré sú súčasťou výrobku, aby ste do nich mohli kedykol'vek nahliadnut'. V prípade predaja, postúpenia alebo prest'ahovania sa uistite, či návody zostali spolu s výrobkom. • Pokyny si pozorne prečítajte: obsahujú dôležité informácie o inštalácii, používaní a bezpečnosti. • Pred inštaláciou skontrolujte neporušenost' výrobku. V opačnom prípade sa skontaktujte s predajcom a nepokračujte v inštalácii.

VŠEOBECNÁ BEZPEČNOST

- Na výrobku alebo na odvádzacích potrubiach nevykonávajte elektrické alebo mechanické zmeny. • Pred akýmkol'vek úkonom čistenia alebo údržby odpojte zariadenie od elektrickej siete vytiahnutím zástrčky alebo odpojením hlavného vypínača v byte. • Pri všetkých úkonoch montáže a údržby používajte pracovné rukavice. • Zariadenie smú používať deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo bez skúseností alebo potrebných znalostí len vtedy, keď sú pod dozorom alebo keď im boli dané pokyny týkajúce sa bezpečného používania zariadenia a tieto osoby pochopili nebezpečenstvá spojené so zariadením. • Deti musia byť pod dozorom, aby

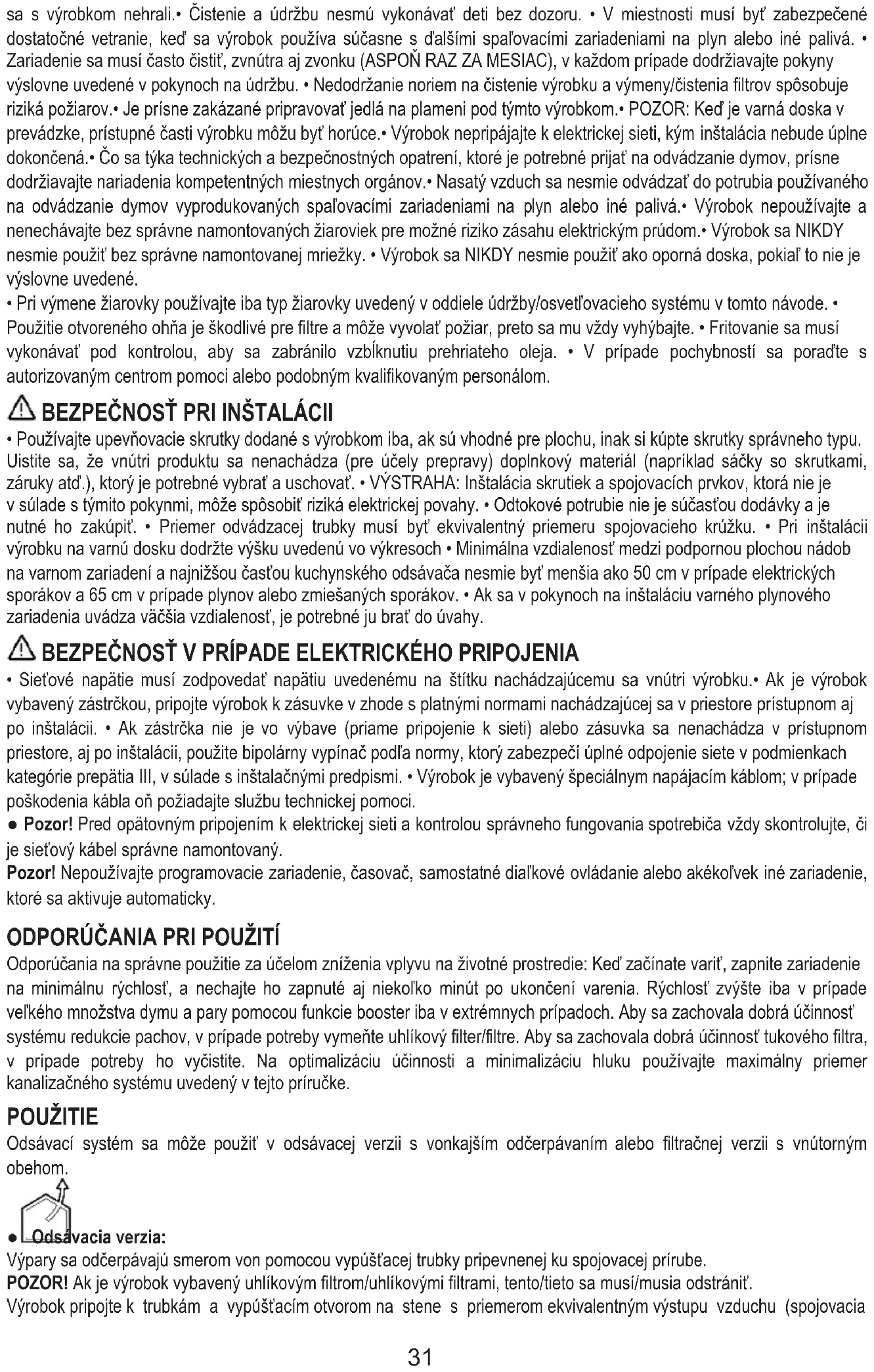

sa s výrobkom nehrali. • Čistenie a údržbu nesmú vykonávať deti bez dozoru. • V miestnosti musí byť zabezpečené dostatočné vetranie, keď sa výrobok používa súčasne s d’alšími spaľovacími zariadeniami na plyn alebo iné palivá. • Zariadenie sa musí často čistit’, zvnútra aj zvonku (ASPOŇ RAZ ZA MESIAC), v každom prípade dodržiavajte pokyny výslovne uvedené v pokynoch na údržbu. • Nedodržanie noriem na čistenie výrobku a výmeny/čistenia filtrov spôsobuje riziká požiarov. • Je prísne zakázané pripravovať jedlá na plameni pod týmto výrobkom. • POZOR: Ked’ je varná doska v prevádzke, prístupné časti výrobku môžu byť horúce. • Výrobok nepripájajte k elektrickej sieti, kým inštalácia nebude úplne dokončená. • Čo sa týka technických a bezpečnostných opatrení, ktoré je potrebné prijať na odvádzanie dymov, prísne dodržiavajte nariadenia kompetentných miestnych orgánov. • Nasatý vzduch sa nesmie odvádzat’ do potrubia používaného na odvádzanie dymov vyprodukovaných spaľovacími zariadeniami na plyn alebo iné palivá. • Výrobok nepoužívajte a nenechávajte bez správne namontovaných žiaroviek pre možné riziko zásahu elektrickým prúdom. • Výrobok sa NIKDY nesmie použiť bez správne namontovanej mriežky. • Výrobok sa NIKDY nesmie použiť ako oporná doska, pokial’ to nie je výslovne uvedené.

- Pri výmene žiarovky používajte iba typ žiarovky uvedený v oddiele údržby/osvetľovacieho systému v tomto návode. • Použitie otvoreného ohňa je škodlivé pre filtre a môže vyvolat' požiar, preto sa mu vždy vyhýbajte. • Fritovanie sa musí vykonávať pod kontrolou, aby sa zabránilo vzbíknutiu prehriateho oleja. • V prípade pochybností sa porad'te s autorizovaným centrom pomoci alebo podobným kvalifikovaným personálom.

⚠ BEZPEČNOST PRI INSTALÁCII

- Používajte upevňovacie skrutky dodané s výrobkom iba, ak sú vhodné pre plochu, inak si kúpte skrutky správného typu. Uistite sa, že vnútri produktu sa nenachádza (pre účely prepravy) doplnkový materiál (napríklad sáčky so skrutkami, záruky atd.), ktorý je potrebné vybrat a uschovat. • VÝSTRAHA: Inštalácia skrutiek a spojovacích prvkov, ktorá nie je v súlade s týmito pokynmi, môže spôsobit riziká elektrickej povahy. • Odtokové potrubie nie je súčasťou dodávky a je nutné ho zakúpit'. • Priemer odvádzacej trubky musí byt ekvivalentný priemeru spojovacieho krúžku. • Pri inštalácii výrobku na varnú dosku dodržte výšku uvedenú vo výkresoch • Minimálna vzdialenosť medzi podpornou plochou nádob na varnom zariadení a najnižšou časťou kuchynského odsávača nesmie byt menšia ako 50 cm v prípade elektrických sporákov a 65 cm v prípade plynov alebo zmiešaných sporákov. • Ak sa v pokynoch na inštaláciu varného plynového zariadenia uvádza väčšia vzdialenosť, je potrebné ju brat do úvahy.

⚠ BEZPEČNOSŤ V PRÍPADE ELEKTRICKÉHO PRIPOJENIA

- Siet'ové napätie musí zodpovedať napätiu uvedenému na štítku nachádzajúcemu sa vnútri výrobku. • Ak je výrobok vybavený zástrčkou, pripojte výrobok k zásuvke v zhode s platnými normami nachádzajúcej sa v priestore prístupnom aj po inštalácii. • Ak zástrčka nie je vo výbave (priame pripojenie k sieti) alebo zásuvka sa nenachádza v prístupnom priestore, aj po inštalácii, použite bipolárny vypínač podľa normy, ktorý zabezpečí úplné odpojenie siete v podmienkach kategórie prepätia III, v súlade s inštalačnými predpismi. • Výrobok je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla oň požiadajte službu technickej pomoci.

- Pozor! Pred opätovným pripojením k elektrickej sieti a kontrolou správneho fungovania spotrebiča vždy skontrolujte, či je sieťový kábel správne namontovaný.

Pozor! Nepouživajte programovacie zariadenie, časovač, samostatné dial'kové ovládanie alebo akékol'vek iné zariadenie, ktoré sa aktivuje automaticky.

ODPORÚČANIA PRI POUŽITÍ

Odporúčania na správne použitie za účelom zníženia vplyvu na životné prostredie: Ked' začínate varit', zapnite zariadenie na minimálnu rýchlost', a nechajte ho zapnuté aj niekol'ko minút po ukončení varenia. Rýchlost' zvýšte iba v prípade veľkého množstva dymu a pary pomocou funkcie booster iba v extrémnych prípadoch. Aby sa zachovala dobrá účinnosť systému redukcie pachov, v prípade potreby vymeňte uhlíkový filter/filtre. Aby sa zachovala dobrá účinnosť tukového filtra, v prípade potreby ho vyčistite. Na optimalizáciu účinnosti a minimalizáciu hluku používajte maximálny priemer kanalizačného systému uvedený v tejto príručke.

POUŽITIE

Odsávací systém sa môže použit' v odsávacej verzii s vonkajším odčerpávaním alebo filtračnej verzii s vnútorným obehom.

• Odsávacia verzia:

Výpary sa odčerpávajú smerom von pomocou vypúšťacej trubky pripevnenej ku spojovacej prírube.

Preto odmietame akúkol'vek zodpovednosť.

• Použite potrubie s minimálnou nevyhnutnou dížkou.
• Použite potrubie s čo najmenším počtom kolien (maximálny uhol kolena: 90 °).
• Zabráňte drastickým zmenám prierezu potrubia.

Nasatý vzduch sa odmastí a zbaví zápachu pred dopravením do miestnosti. Pre použitie výrobku v tejto verzii je potrebné nainštalovať prídavný filtračný systém na báze aktívneho uhlia.

MONTÁŽ PRED INŠTALÁCIOU

• Skontrolujte, či zakúpený výrobok má rozmery zodpovedajúce zvolenému miestu inštalácie.
• Odoberte filter/filtre s aktivnym uhlím, ak sú dodané (pozri aj príslušný odsek).
• Tento/tieto sa znovu namontuje/namontujú iba, ak chcete používať výrobok vo filtračnej verzii.
  • V prípade prítomnosti bočných panelov a/alebo stien a/alebo závesných skriniek overte, či je k dispozícii dostatočný priestor na inštaláciu výrobku a či vždy bude možný l'ahký prístup k ovládaciemu panelu.
• Výrobok je vybavený upevňovacími hmoždinkami vhodnými pre väčšiu časť stien/stropov. Avšak je potrebné sa poradit's kvalifikovaným technikom, aby ste sa uistili o vhodnosti materiálov podľa typu steny/stropu. Stena/strop musí byt dostatočne silná/silný, aby zniesla/zniesol hmotnosť odsávača.

Výrobok s nadmernou hmotnosťou, manipuláciu a montáz odsávača musia vykonat' aspoň dve alebo viac osôb.

PREVÁDZKA

Tento odsávač disponuje systémom automatickej prevádzky (pozri odsek „Automatická prevádzka (snímač)“).

Kalibrácia sa vykonáva automaticky vždy, keď sa odsávač znovu pripojí k elektrickej sieti (napr.: pri prvej inštalácii alebo po výpadku prúdu). Môže sa vykonať aj ručne (pozri odsek „Nastavenie parametrov pre automatickú prevádzku-Ručné nastavenie“).

Počas kalibrácie, ktorá trvá 5 minút, budú ovládače blikat' a bude sa môč' použit' iba tlačidlo svetiel.

Ovládací panel

Pre vol'bu funkcií odsávača stačí sa dotknúť ovládačov.

1 2 3 B S T1 T2 T3 T4 T5 T6 T7

T2 = Tlačidlo vol'by rýchlosti (odsávacieho výkonu) nízkej. Tlačidlo bliká, ak je aktivované oneskorené vypnutie odsávača (iba pre modely vybavené dial'kovým ovládaním).

T3 = Tlačidlo vol'by rýchlosti (odsávacieho výkonu) strednej. Tlačidlo bliká, ak je aktivované oneskorené vypnutie odsávača (iba pre modely vybavené dial'kovým ovládaním).

T4 = Tlačidlo vol'by rýchlosti (odsávacieho výkonu) vysokej. Tlačidlo bliká, ak je aktivované oneskorené vypnutie odsávača (iba pre modely vybavené dial'kovým ovládaním).

T5 = Tlačidlo vol'by rýchlosti (odsávacieho výkonu) intenzívnej - trvanie 5 minút, po których sa vráti na strednú rýchlost (odsávací výkon) alebo sa vypne, ak je aktivované oneskorené vypnutie odsávača (iba pre modely vybavené dial'kovým ovládaním). Tlačidlo bliká v oboch prípadoch, čím signalizuje načasovanie rýchlosti.

T6 = Tlačidlo ON/OFF svetla. Krátko stlačte pre zapnutie alebo vypnutie osvetlenia varnej dosky.

T7 = Automatická prevádzka (snímač).

Indikátory nasýtenia filtrov filtri (T5)

V pravidelných intervaloch odsávač indikuje potrebu vykonať údržbu filtra.

Tlačidlo (T5) svieti blikajúcim svetlom: vykonajte údržbu filtra s aktivnym uhlím.

Poznámka: Signalizácia nasýtenia filtrov je viditel'ná do prvej minúty po vypnutí odsávača, do tohto času sa vykoná reset indikátorov nasýtenia.

Reset indikátorov nasýtenia filtrov (T5)

Dlho stlačte tlačidlo (T5).

Aktivácia indikátora nasýtenia filtra s aktivnym uhlím (T5).

Poznámka: táto operácia sa musí vykonať s vypnutým odsávačom.

Tento indikátor je normalne deaktivovaný, dlho stlačte tlačidlo (T5) pre aktiváciu funkcie: tlačidlo sa rozsvieti stálym svetlom.

Pre deaktiváciu funkcie dlho stlačte tlačidlo (T5): tlačidlo sa rozsvieti blikajúcim svetlom.

Automatická prevádzka (snímač) (T7)

Stlačte tlačidlo (T7) (stredná LED (T7) sa zapne na bielo). Odsávač sa zapne pri najvhodnejšej rýchlosti na základe dymov z varenia zistených snímačom, ktorým je odsávač vybavený.

Nastavenie parametrov pre automatickú prevádzku

Poznámka: Všetky úkony kalibrácie, výberu, nastavenia a logického pripojenia opísané nižšie, sú možné s vypnutým odsávačom (OFF).

Nastavenie parametrov sa uskutočnuje pravidelne automaticky vždy, keď je odsávač znovu pripojený k elektrickej sieti (napr.: pri prvej inštalácii alebo po výpadku prúdu) alebo ručne.

Ručné nastavenie

Má sa vykonať, keď sa zistí neuspokojivá prevádzka Automatickej prevádzky a vykonáva sa, keď v kuchyni pretrvávajú normálne podmienky prostredia.

Ručné nastavenie zahrňa:

- výber varnej dosky (plynová - indukčná alebo elektrická).

Kalibrácia odsávača (T7).

Dlho stlačte tlačidlo (T7), všetky LED tlačidla blikajú „s tmavším odtieňom“, čím signalizujú, že sa začala kalibrácia, proces kalibrácie bude trvať približne 5 minút.

Výber varnej dosky (plynová - indukčná alebo elektrická).

Dlho a súčasne stlačte tlačidlá (T2 -T3), tlačidlá (T2 - T3 - T4) začnú blikat' na 5 sekúnd.

tlačidlo (T2) v prípade varnej dosky plynovej

tlačidlo (T3) v prípade varnej dosky elektrickej

tlačidlo (T4) v prípade varnej dosky indukčnej.

Predvolené tlačidlo zostane zapnuté, čim signalizuje uskutočnený výber, po 10 sekundách bude tlačidlo krátko blikat', čím bude signalizovat', že uskutočnený výber sa zaznamenal.

VAROVANIA PRE ÚDRŽBU

- Čistenie: Na čistenie používajte výhradne utierku navlhčenú v neutrálnom tekutom čistiacom prostriedku. Pri čistení nepoužívajte žiadne nástroje.

- Vyhnite sa používaniu produktov s obsahom abrazívnych látok. NEPOUŽÍVAJTE ALKOHOL!

Pre údržbu výrobku si pozrite obrázky po ukončení inštalácie označené týmto symbolom.

• XA Protitukový filter: Kovový protitukový filter sa musí čistiť raz za mesiac neagresívnymi čistiacimi prostriedkami, ručne alebo v umývačke riadu pri nízkych teplotách a krátkom cykle. Protitukový filter demontujete potiahnutím za pružinovú uvoľňovaciu rukovát.

- Protitukový filter zadržiava tukové častice pochádzajúce z varenia. Pri umývaní v umývačke riadu sa protitukový filter môže odfarbit', ale jeho filtračné vlastnosti sa absolutne nezmenia.

•xB Filter s aktivnym uhlím NEUMÝVATELŇNÝ: nasýtenie uhlíkového filtra sa zistí po viac alebo menej predĺženom používaní podľa typu kuchyne a pravidelnosti čistenia tukového filtra. V každom prípade je potrebné vymeniť vložku aspoň každé štyri mesiace. NESMIE sa umývať ani regenerovať.

Montáž: upevnite filter s aktívnym uhlím najprv zo zadnej strany na kovový jazýček odsávača, potom spredu pomocou dvoch zaistovacích kolíkov.

Demontáz: odoberte filter s aktivnym uhlím otočením zaistovacích kolíkov, ktoré ho pripevňujú k odsávaču, o 90°.

• Systém osvetlenia : Systém osvetlenia nemôže vymieňat' používatel', v prípade funkčných porúch sa skontaktujte s asistenčnou službou.
• Osvetľovací systém je založený na technológii LED. LED zaručujú optimálne osvetlenie s trvaním až do 10-krát dlhším ako tradičné žiarovky a umožňujú ušetrit' 90 % elektrickej energie.

LIKVIDÁCIA PO UKONČENÍ ŽIVOTNOSTI

Toto zariadenie je označené v súlade s európskou smernicou 2012/19/EÚ o odpade z elektrických a elektronických zariadení (Waste Electrical and Electronic Equipment Regulations 2013) vzt'ahujúcou sa na elektrické a elektronické zariadenia (OEEZ).

OEEZ obsahujú znečist'ujúce látky (ktoré môžu mat' negativny účinok na prostredie), ako aj základné prvky (ktoré sa môžu znova použit').

Je dôležité, aby OEEZ podliehali špecifickým spracovaniam na správne odstránenie a likvidáciu znečistujúcich látok a recykláciu všetkých materiálov. Jednotliví občania môžu zohrávať dôležitú úlohu pri zaručení, že OEEZ sa nestanú environmentálnym problémom; je zásadné dodržiavať niektoré základné pravidlá:

• OEEZ sa nesmú spracovávať ako komunálny odpad;
• OEEZ sa musia dopravit do príslušných zberných centier pod správou obce alebo registrovaným podnikom.
  V mnohých krajinách môže byť zber komunálneho odpadu k dispozícii pre OEEZ veľkých rozmerov. Pri nákupe nového zariadenia môžete staré vrátiť predajcovi, ktorý ho musí prijať zdarma ako jediný kus pod podmienkou, že ide o ekvivalentný typ, ktorý má rovnaké funkcie ako kúpené zariadenie.

NORMY

Naprojektované, otestované zariadenie realizované pri dodržaní noriem o bezpečnosti: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

POZNÁMKY

: súčiastky označené týmto symbolom sú voliteľné prídavné zariadenia dodávané iba v niektorých modeloch alebo astky, ktoré sa nedodávajú, ale je možné si ich kúpiť.
