NÁVOD NA OBSLUHU HADG6CBS4BWIFI HAIER

Đakujeme, že ste si vybrali tento digestor.

Tento návod vám má poskytnút' všetky potrebné pokyny ohľadne inštalácie, používania a údržby prístroja. Pre správu a bezpečnú prevádzku zariadenia si starostlivo prečítajte tento návod ešte pred inštaláciou a používaním.

Digestor je vyrobený z vysokokvalitných materiálov a má moderný dizajn. Je vybavený vysokovýkonným elektromotorom a odstredivým ventilátorom a poskytuje tiež silný sací výkon, prevádzku s nízkou hlučnosťou, nelepivý tukový filter a jednoduchú montáž.

Týmto Candy Hoover Group Srl vyhlasuje, že rádiové vybavenie jev súlade so Tymto Candy Hoover Group Srl vyhlasuje, že rádiové zariadenie je v súlade so smernicou 2014/53/EÚ a príslušnými zákonnými požiadavkami (pre trh UKCA).

Úplné znenie vyhlásenia o zhode je k dispozícii na tejto internetovej adrese:

www.candy-group.com

• Nikdy nedovol'te, aby zariadenie obsluhovali deti.
• Digestor je určený len na domáce použitie, nie je vhodný na grilovanie, opekanie či iné komerčné účely.
• Digestor aj príslušný filter sa musí pravidelne čistiť, aby boli v dobrom funkčnom stave.
• Vyčistite digestor podľa návodu na použitie a dávajte pozor, aby zariadenie nebolo vystavené nebezpečenstvu ohňa.
• Priame pečenie pomocou plynového variča je zakázané. V kuchyni udržujte dobré prúdenie vzduchu.
• Pred pripojením tohto zariadenia skontrolujte, či nie je poškodený napájací kábel. Poškodený napájací kábel môže vymenit' iba kvalifikovaný servisný pracovník.
• Počas používania digestora súčasne so zariadeniami, ktoré spal'ujú plyn alebo iné palivá, treba mať dostatočné vetranie miestnosti.
• Vzduch sa nesmie odvádzat do komína, ktorý sa používa na odvádzanie výparov zo zariadení, ktoré spal'ujú plyn alebo iné palivá.
• Musíte dodržiavat' predpisy o odvádzaní vzduchu.
• Deti by mali byt' pod dozorom, aby sa zaistilo, že sa nebudú hrat' so zariadením.
• Pod digestorom neflambujte.
• Digestor nie je určený na inštaláciu nad varnú dosku s viac

ako štyrmi varnými prvkami

• Počas používania digestora súčasne so zariadeniami, ktoré spal'ujú plyn alebo iné palivá (neplatí pre spotrebiče, ktoré vzduch iba filtrujú a privádzajú ho spät' do miestnosti), je potrebné mať dostatočné vetranie miestnosti;
• podrobnosti týkajúce sa metód a intervalov čistenia.
• ak sa čistenie nevykonáva v súlade s pokynmi, existuje riziko požiaru;
• pod digestorom neflambujte;
• UPOZORNENIE: Prístupné časti sa môžu zahriat' pri používaní s varnými spotrebičmi.

- Toto zariadenie zapojte iba do správne uzemnenej zásuvky. Ak máte pochybnosti, požiadajte o radu kvalifikovaného technika.

- Nedodržanie týchto pokynov môže spôsobit' smrt', požiar alebo zásah elektrickým prúdom.

Lampa použitá v tomto výrobku nie je vhodná na osvetlenie miestnosti.

Účelom tejto žiarovky je poskytnúť osvetlenie na používanie výrobku.

Elektrická inštalácia

Všetky inštalačné práce musí vykonat' kompetentná osoba alebo spôsobilý elektrikár. Pred pripojením siet'ového napájania sa uistite, že siet'ové napätie zodpovedá napätiu na typovom štítku.

Priame pripojenie

Spotrebič musí byť pripojený priamo k sieti pomocou viacpólového ističa s minimálnou medzerou 3 mm medzi kontaktmi.

Inštalačný technik musí zabezpečit' vykonanie správneho elektrického pripojenia v súlade so schémou zapojenia.

Kábel sa nesmie ohýbat' ani stláčat'.

Pravidelne kontrolujte zástrčku a napájací kábel, či nie sú poškodené. Ak je napájací kábel poškodený, musí sa vymenit za špeciálny kábel alebo sústavu od výrobcu alebo jeho servisného zástupcu.

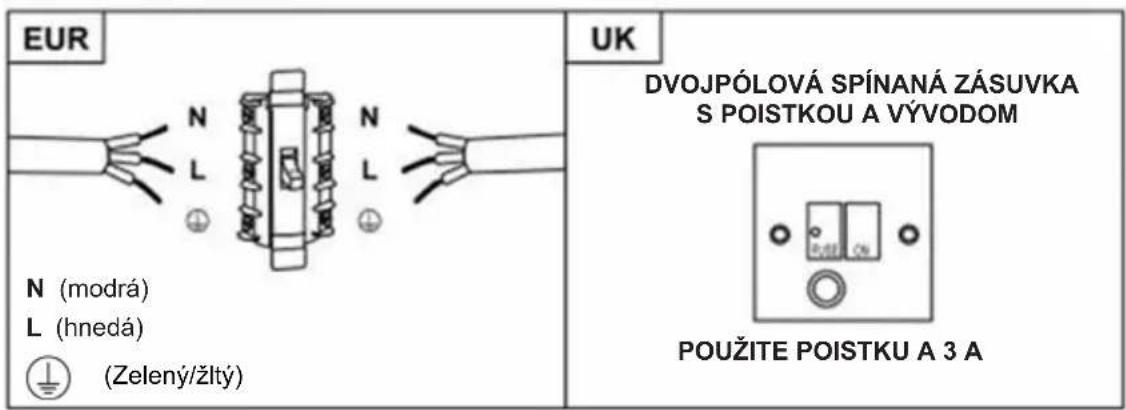

VAROVANIE: Toto je zariadenie triedy I a MUSÍ byt' uzemnené

Tento spotrebič je dodávaný so 3-žilovým sietovým káblom s nasledujúcimi farbami:

hnedý = L alebo živý,

modrý = N alebo neutrálny,

zelený a žltý = E alebo uzemňovací

EUR N (modrá) L (hnedá) (Zelený/žltý) UK DVOJPÓLOVÁ SPÍNANÁ ZÁSUVKA S POISTKOU A VÝVODOM POUŽITE POISTKU A 3 A

Poistka musí mať menovitý výkon 3 A.

Zoznam štandardného inštalačného príslušenstva

Špecifikácia	Ilustračný obrázok	Množstvo
Telo digestora 1
Spodný komín (500 mm)		1
Vrchný komín (500 mm)		1
Držiak vrchného komína		1
Držiak spodného komína		1
Konzola digestora		1
∅8 hmoždinky ∅8×∅6 biela farba		9
Skrutka (ST4 * 30 mm)		9
Skrutka (ST4 * 8 mm) 6
Vývod vzduchu 1
Uhlíkový filter 2

Ak máte výstup na vonkajšiu stranu, digestor môžete pripojiť ako na obrázku nižšie pomocou extrakčného potrubia (smalt, hliník, ohybná rúra nehorľavá s vnútorným priemerom 150 mm).

1. Prístroj pred inštaláciou vypnite a odpojte od siete.

1. Digestor treba na dosiahnutie najlepšieho účinku umiestnit' 65\~75cm nad varnú dosku.

65cm 75cm

INŠTALÁCIA DIGESTORA

Umiestnite digestor do požadovanej výšky s ohľadom na minimálnu výšku nad varnou doskou.

Označte umiestnenie nástennej konzoly. (Umiestnite otvory 700 až 800 mm nad pracovní dosku)

Odstráňte kryt a umiestnite nástennú konzolu tak, aby označovala umiestnenie otvorov na stene.

Vyvítajte 3 otvory v stene a vložte príslušný upevňovací systém (skrutka ST4x30 mm).

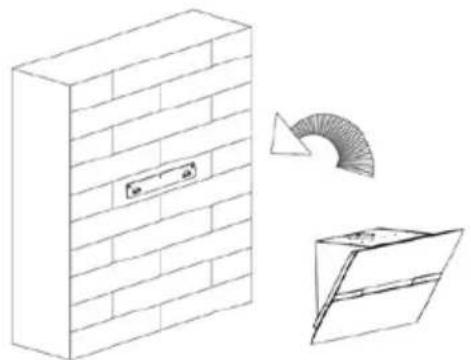

Zaveste kapucňu do zárezov nástennej konzoly.

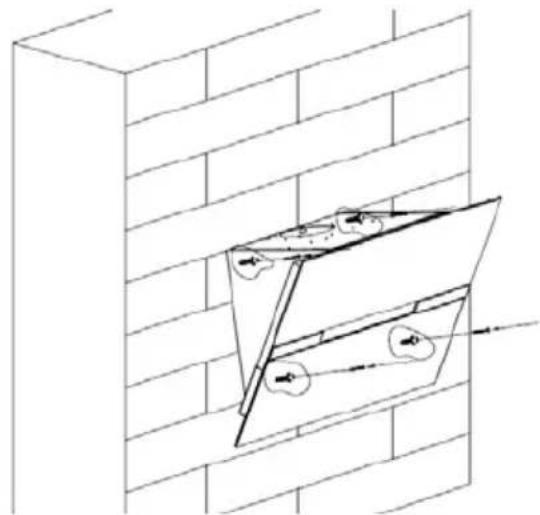

Ked' je digestor na svojom mieste, nájdite umiestnenie 4 d'alších skrutiek na upevnenie na stenu, ako je znázornené na nasledujúcom diagrame.

Odstráňte kryt za účelom prepichnutia steny a nainštalujte do steny hmoždinky. Telo kapoty zaistite 4 skrutkami s priemerom 4 mm pomocou hmoždiniek prispôsobených vašej stene.

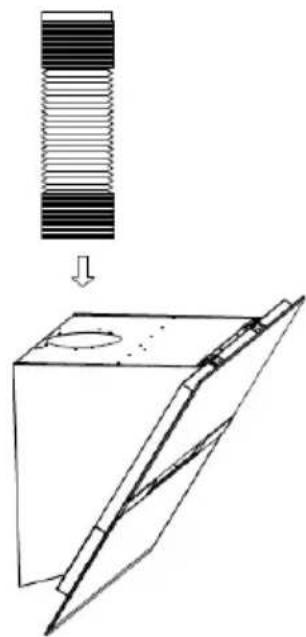

Ak je zvolený režim odsávania, umiestnite kanál odsávania vzduchu na výstup vzduchu, ako je znázornené na obrázku.

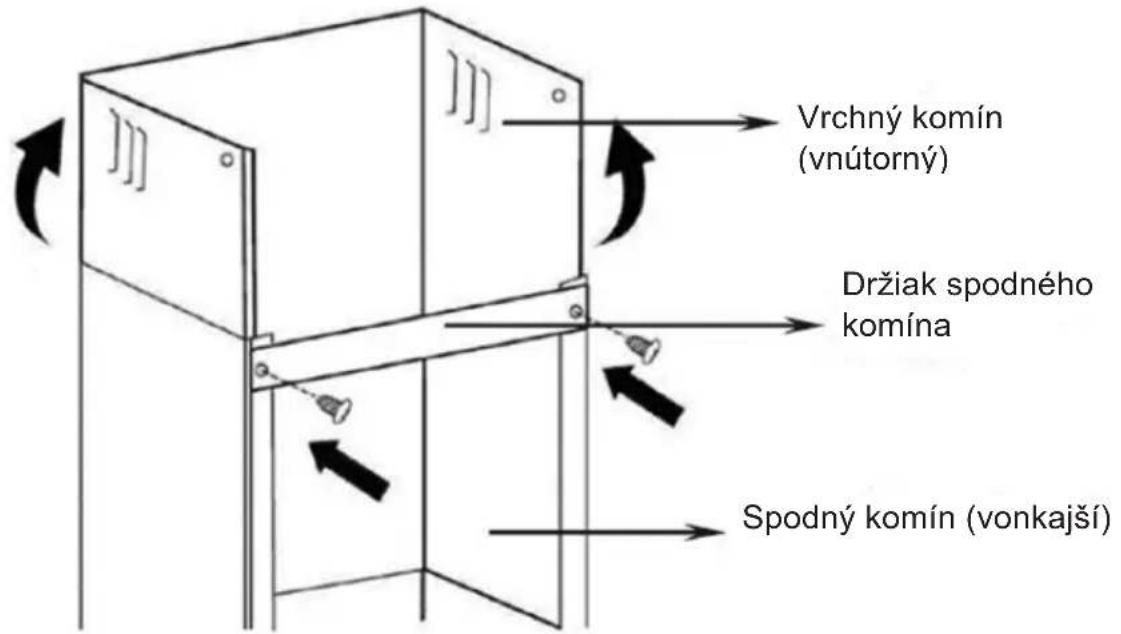

Pripojte oporu spodného komína k spodnému komínu, ako je znázornené na obrázku. Použite 2 skrutky ST4x8 mm.

(Neuťahujte skrutky nadmerne, uistite sa, že vrchný komín sa dá l'ahko zasunúť do spodného komína)

Vložte vrchný komín do spodného komína.

Vrchný komín (vnútorný) Držiak spodného komína Spodný komín (vonkajší)

Umiestnite spodný komín do spotrebiča a potom označte otvory na stene.

Odstráňte spodný komín, potom vyvřtajte otvory v stene: otvor pre skrutku s priemerom ∅ 8 mm

Použite hmoždinky prispôsobené vašej stene

INŠTALÁCIA DIGESTORA

Nasad'te spodný komín a potom ho priskrutkujte na stenu pomocou 2 skrutiek s priemerom ∅ 8 mm

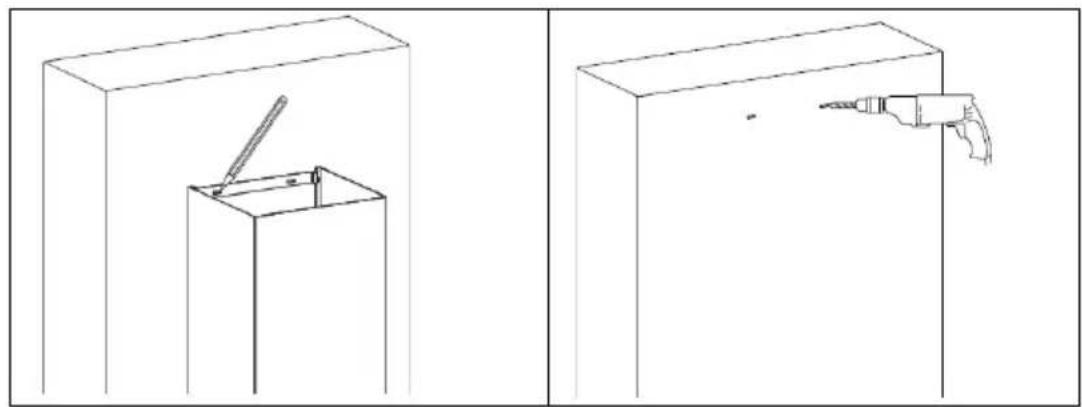

Potom vytiahnite vrchný komín nahor do požadovanej výšky. Označte umiestnenie montážnych otvorov opory vrchného komína.

Spustite vrchný komín a potom vyvrtajte otvory v stene. Vložte hmoždinky prispôsobené vašej stene.

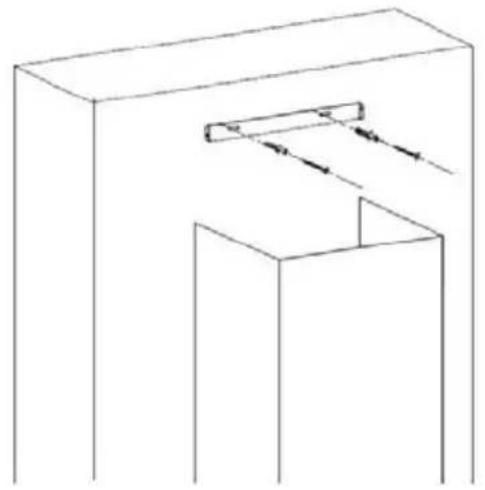

Upevnite nástennú konzolu vrchného komína k stene pomocou vybraných hmoždiniek (odporúčame 8 mm skrutky).

Namontujte vrchný komín a upevnite ho na nástennú konzolu pomocou 2 skrutiek ST4x8 mm

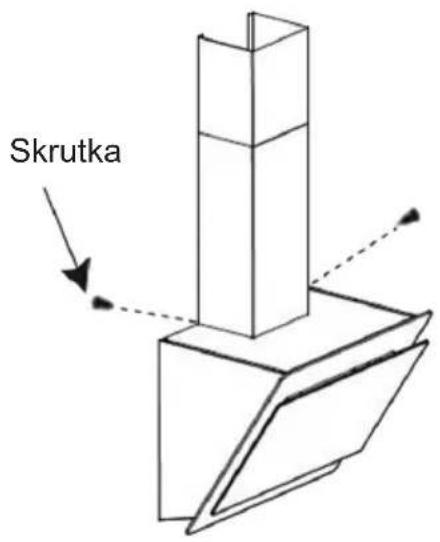

Upevnite spodný komín k uchám kuchynského digestora pomocou 2 skrutiek ST4x8 mm.

Skrutka

Zoznam štandardného inštalačného príslušenstva

Špecifikácia	Ilustračný obrázok	Množstvo
Deflektor vzduchu 1
Konzola		1
∅ 8 hmoždinky∅ 8×∅ 6 biela farba		2
Skrutky ST4,0×30 2
Skrutky ST3,5×12 mm 2

INŠTALÁCIA(VZDUCHOVÝ DEFLEKTOR PRE MODELY TVARU T, ZAKRIVENÉ SKLO, PLOCHÉ SKLO)

Deflektor vzduchu je uvedený ako súčasť balenia a nie je dobrovolný.

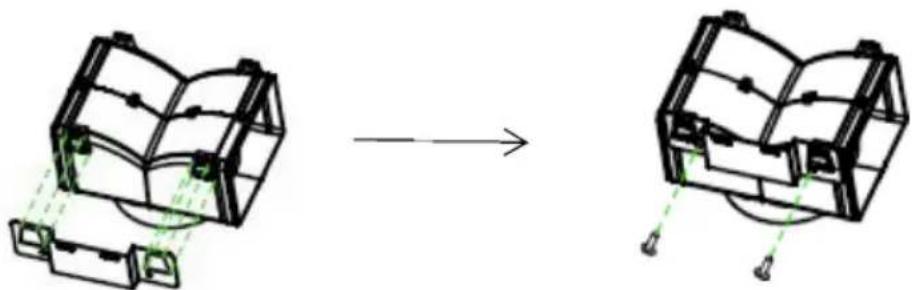

1. Upevnite konzolu k plastovému výstupu v tvare T pomocou 2 skrutiek ST3,5x12 mm, ako je uvedené nižšie:

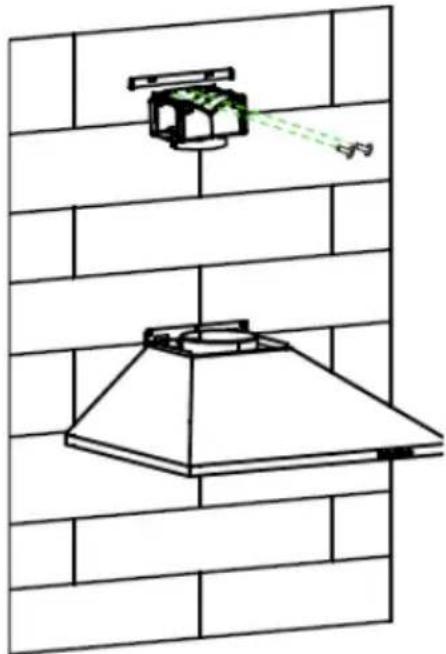

1. Vyvítajte na stene 2 otvory na upevnenie zástrčiek do steny, potom priskrutkujte a utiahnite konzolu na stenu pomocou dodaných 2 ks skrutiek ST4x30 mm.

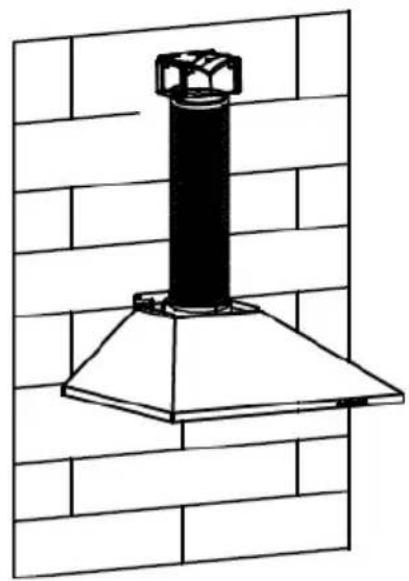

1. Pri pojte výfukové potrubie na výstup vzduchu z digestora, ako je znázornené nižšie:

o “Upozorňujeme, že: Plastový výstup v tvare písmena T a v-klapky sa nemôžu používať súčasne. Môžete ich použit’ dvoma spôsobmi: 1) Pridajte v- klapku na existujúci výstup; 2) Použite plastový výstup v tvare T, bez pridania v-klapky.”

o „Berte na vedomie: Výrobok je dodávaný s príslušenstvom pre v-klapky. Toto príslušenstvo nie je povinné na inštaláciu, prevádzku a používanie výrobku.”

INŠTALÁCIA (VNÚTORNÉ VETRANIE)

Ak nemáte vývod vonku, odsávacie potrubie nie je potrebné a inštalácia je podobná ako v časti „INŠTALÁCIA (VONKAJŠIE VETRANIE)“.

Filter s aktívnym uhlím sa dá používať na zachytávanie pachov. Na inštaláciu filtra s aktívnym uhlím treba najprv odobrat’ tukový filter. Zatlačte zámok a potiahnite ho nadol.

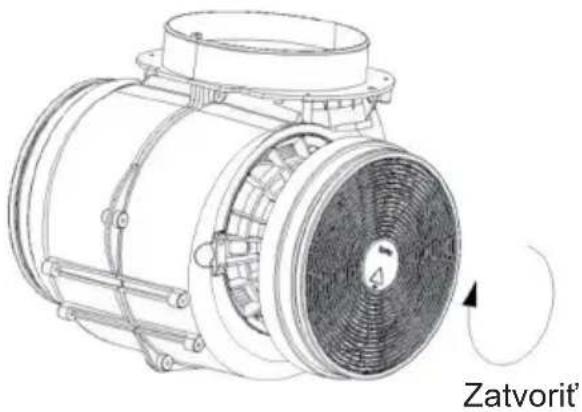

Filter s aktívnym uhlím vložte do jednotky a upevnite ho otočením v smere hodinových ručičiek. Ten istý postup zopakujte na opačnej strane.

o Presvedčte sa, že je filter bezpečne zaistený. Ináč by sa mohol uvoľnit’ a spôsobit’ poškodenie.
o Po pripojení filtra s aktivnym uhlím sa zníži sací výkon.

KONFIGURÁCIA 1

1 2 3 B B ^+ ⚡️

PREVÁDZKA

1 Tlačidlo pomalých otáčok

Používa sa na vetranie kuchyne. Je vhodný na dusenie a varenie, ktoré nevytvára veľa pary.

2 Tlačidlo stredných otáčok

Rýchlost' prúdenia vzduchu je ideálna pre vetranie pri štandardnom varení.

3 Tlačidlo vysokých otáčok

Ak vzniká vysoká hustota dymu alebo pary, stlačte tlačidlo vysokej rýchlosti pre vysokoúčinné vetranie.

B Boost 1 (rýchlost' 4)

Stlačte tlačidlo rýchlosti b 1, podsvietenie tlačidla rýchlosti B je zapnuté a digestor pracuje v režime boost;

B ^+ Boost 2 (rýchlost' 5)

Stlačte tlačidlo rýchlosti b 2, podsvietenie tlačidla rýchlosti B+ je zapnuté a digestor pracuje v režime boost;

Svetlo Krátké stlačenie pre zapnutie a vypnutie osvetlenia

Rýchly časovač: Dlhé stlačenie tlačidla svetla na 3 sekundy, tlačidlá rýchlosti ventilátora budú blikat' a začne odpočítavanie 5 minút, po 5 minútach sa motor a svetlo vypnú automaticky s tromi zvukmi bzučania.

Pripojenie Wi-Fi

Dlhé stlačenie ikony WiFi a prepnutie do režimu pripojenia: blikanie podsvietenia ikony WiFi indikuje, že pripojenie je v procese pripojenia, rozsvietené podsvietenie ikony WiFi indikuje, že je pripojené, rovnako ako v pohotovostnom režime; dlhé stlačenie ikony WiFi znova a pripojenie sa zastaví;

KONFIGURÁCIA 2

1

2

3

B

POHOTOVOST REŽIM.

Po zapojení, všetko osvetlenie, systém v POHOTOVOSTNOM REŽIME.

1

Tlačidlo pomalých otáčok

Používa sa na vetranie kuchyne. Je vhodný na dusenie a varenie, ktoré nevytvára veľa pary.

2

Tlačidlo stredných otáčok

Rýchlost' prúdenia vzduchu je ideálna pre vetranie pri štandardnom varení.

3

Tlačidlo vysokých otáčok

Ak vzniká vysoká hustota dymu alebo pary, stlačte tlačidlo vysokej rýchlosti pre vysokoúčinné vetranie.

B

Funkcia zvýšenia výkonu

Tento digestor má funkciu zvýšenia výkonu. Ak chcete aktivovat' booster, stlačte B na rýchlost' 4 a prejdite na najvyššiu rýchlost' počas používania digestora a na 5 minút sa zvýši rýchlost', potom sa znova zníži.

Svetlo

Krátké stlačenie pre zapnutie a vypnutie osvetlenia

Rýchly časovač: Dlhé stlačenie tlačidla svetla na 3 sekundy, tlačidlá rýchlosti ventilátora budú blikat' a začne odpočítavanie 5 minút, po 5 minútach sa motor a svetlo vypnú automaticky s tromi zvukmi bzučania.

Pripojenie Wi-Fi

Dlhé stlačenie ikony WiFi a prepnutie do režimu pripojenia: blikanie podsvietenia ikony WiFi indikuje, že pripojenie je v procese pripojenia, rozsvietené podsvietenie ikony WiFi indikuje, že je pripojené, rovnako ako v pohotovostnom režime; dlhé stlačenie ikony WiFi znova a pripojenie sa zastaví;

Stiahnite si aplikáciu hOn

Najprv by ste si mali stiahnuť aplikáciu hOn a nainštalovať ju do mobilného zariadenia. Potom registrujte váš digestor.

Jediným účelom obrázka je prezentovat' digestor. Nemusí byt' úplne reprezentativny.

Použite jemnú handričku navlhčenú s vlažnou jemne mydlovou vodou alebo domácim čistiacim prostriedkom. Na čistenie jednotky nikdy nepoužívajte kovové podložky, abrazívny materiál ani pevné kefy.

II. Mesačné čistenie tukového filtra

DÔLEŽITÉ: Čistenie filtra raz za mesiac môže zabrániť riziku požiaru.

ovplyvňuje účinnosť digestora. Ak ho nevyčistíte, nazbierajú sa na čnom mastné zvyšky (potenciálne horľavé). Vyčistite ho s domácim čistiacim prostriedkom.

III. Ročné čistenie filtra s aktivnym uhlím

Používajte IBA na jednotku, ktorá je nainštalovaná ako obehová (nevyvedená von). Tento filter zachytáva pachy a musíte ho vymieňat' aspoň raz ročne podľa toho ako často sa digestor používa.

IV. Výmena žiarovky

Odskrutkujte skrutky na skle a vyberte sklo digestora. Nájdite žiarovku, ktorá sa musí vymenit', nájdete ju umiestnenú v objímke, ktorá sa nachádza vo vnútri odkrytej časti ochranného krytu.

Odpojte bod vedenia svetla a vyberte držiaky žiaroviek a káble z digestora. Dôležité: Žiarovky nie je možné vymenit' jednotlivo, musíte použit' žiarovky, držiaky žiaroviek a vodiče ako kompletnú zostavu. (LED svetlo: MAX. 1,5 W)

Namontujte náhradné žiarovky, držiaky žiaroviek a vedenie rovnakým spôsobom ako pôvodné. Potom znova pripojte bod vedenia žiarovky.

Namontujte sklo digestora a upevnite skrutky skla. Uistite sa, že sú skrutky úplne utiahnuté.

RIEŠENIE PROBLÉMOV

Porucha	Príčina	Riešenie
Svetlo svieti, ale nefunguje ventilátor	List ventilátora sa zasekol.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Motor je poškodený.
Nefunguje ani svetlo ani ventilátor	Vypálená halogénová žiarovka.	Vymeňte za žiarovku so správnym výkonom.
	Napájací kábel je uvoľnený.	Znova zapojte napájací zdroj.
Výrazné vibrácie zariadenia	List ventilátora je poškodený.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Motor ventilátora nie je pevne upevnený.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Zariadenie nie je správne zavesené na držiaku.	Zložte zariadenie a skontrolujte, či je držiak správne umiestnený.
Sací výkon nie je dobrý	Príliš veľká vzdialenosť medzi jednotkou a plochou na varenie	Znovu upravte vzdialenosť na 65 – 75 cm

Technológia	Wi-Fi
Norma	802.11 b/g/n
Frekvenčné pásmo(a)[MHz]	2400–2483,5 MHz
Maximálny výkon[mW]	100 mW

Produktové informácie o prepojenom zariadení
spotreba elektrickej energie výrobku v pohotovostnom režime pri pripojení na siet',ak sú všetky drôtovésiet'ové porty sú pripojené a všetkybezdrôtové siet'ové porty sú aktivované:	2W
Ako aktivovat' port bezdrôtovej siete:	Ak bol digestor zaregistrovaný v APLIKÁCII,zapnite digestor a aktivujte bezdrôtový siet'ový port.
Ako deaktivovat' port bezdrôtovej siete:	Ak bol digestor zaregistrovaný v APLIKÁCII,vypnite digestor a deaktivujte bezdrôtovýsiet'ový port. Ak digestor nebol zaregistrovaný v APLIKÁCII, bezdrôtový siet'ový port sa deaktivuje aj pri zapnutom digestore.

ASISTENČNÁ SLUŽBA PRE ZÁKAZNÍKOV

Ak nedokážete identifikovat' príčinu nesprávnej prevádzky, vypnite zariadenie a obrát'te sa na asistenčnú službu.

SÉRIOVÉ ČÍSLO VÝROBKU. Kde ho môžem nájst?

Je dôležité, aby ste pracovníkom asistenčnej služby oznámili kód produktu a jeho sériové číslo (16-miestny kód začínajúci číslom 3). Nachádza sa na záručnom liste alebo na štítku s údajmi na zariadení.

Pomôžete tým vyhnút' sa zbytočným výjazdom technikov, a tým (čo je najdôležitejšie) ušetrit' príslušné poplatky za výjazdy.

Toto zariadenie je označené podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ). OEEZ obsahuje aj znečist’ujúce látky (ktoré môžu spôsobit’ negatívne dôsledky na životné prostredie) aj základné zložky (ktoré sa môžu opätovne použit'). Je dôležité, aby sa s OEEZ manipulovalo ako so špeciálny odpadom, aby sa odstránili a správne zlikvidovali všetky znečist'ujúce látky a aby sa zhodnotili a recyklovali všetky materiály.

Jednotlivci môžu zohrávať dôležitú rolu pri zabezpečovaní toho, aby sa z OEEZ nestal problém životného prostredia; potrebné je dodržiavať niekol’ko základných pravidiel:

S OEEZ sa nesmie manipulovat' ako s domovým odpadom;

OEEZ je potrebné odovzdat' v príslušných zberných strediskách spravovaných obcou alebo registrovanými spoločnostami. V mnohých krajinách sa vykonáva vyzdvihnutie veľkého OEEZ v domácnostiach.

V mnohých krajinách môžete pri kúpe nového spotrebiča vrátit' starý predajcovi, ktorý je povinný vyzdvihnút' ho bezplatne systémom jedného starého zariadenia za jedno nové zariadenie ekvivalentného typu a s rovnakými funkciami ako má odovzdávané zariadenie.
