MANUAL DE UTILIZARE HADG6CBS4BWIFI HAIER

Vă multumim că ați ales această hotă.

Acest manual de instrucțiuni este conceput pentru a vă oferi toate instrucțiunile necesare legate de instalarea, utilizarea și întreținerea aparatului. Pentru a utiliza unitatea corect și în siguranță, vă rugăm să citiți cu atenție acest manual de instrucțiuni înainte de instalare și utilizare. Hota folosește materiale de înaltă calitate și este realizată cu un design optimizat. Echipată cu motor electric de mare putere și ventilator centrifugal, aceasta oferă, de asemenea, putere de aspiratie puternică, funcționare cu zgomot redus, filtru de grăsime antiaderent și instalare ușoară.

Prin prezenta, Candy Hoover Group Srl declară că echipamentul radio este în conformitate cu Directiva 2014/53/UE și cu cerințele statutare relevante (pentru piața UKCA).

Textul integral al declarației de conformitate este disponibil la următoarea adresă de internet: www.candy-group.com

MĂSURI DE SIGURANTĂ

• Nu lăsați niciodată copiii să opereze aparatul.
• Hota este strict pentru uz casnic, nu este potrivită pentru grătar, restaurant grill și alte scopuri comerciale.
• Hota și filtrul acesteia trebuie curățate în mod regulat pentru a se menține în stare bună de funcționare.
• Curățați hota conform manualului de instrucțiuni și evitați pericolul de ardere a unității.
• Interziceți coacerea directă din aragazul cu gaz. Păstrați o convectie bună în bucătărie.
• Înainte de a conecta acest aparat, verificați dacă cablul de alimentare nu este deteriorat. Un cablu de alimentare deteriorat trebuie înlocuit numai de personal de service calificat.
• Trebuie să existe aerisirea adecvată a camerei atunci când se utilizează hota pentru aragaz în același timp cu aparatele care ard gaz sau alti combustibili;
• Aerul nu trebuie eliberat spre coşul utilizat pentru evacuarea gazelor provenite de la aparate care funcționează cu gaz sau alti combustibili;

• Regulamentele privind eliminarea aerului trebuie satisfăcute.

• Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu aparatul.

• Nu flambați sub hotă.
• Hota nu este destinată să fie instalată peste o plită cu mai mult de patru ochiuri
• Trebuie să existe o ventilație adecvată a încăperii atunci când hota este utilizată în același timp cu aparatele care ard gaz sau alti combustibili (nu se aplică aparatelor care doar evacuează aerul înapoi în cameră);
• detaliile referitoare la metoda și frecvența de curățare.
• Există riscul de incendiu dacă curățarea nu este efectuată în conformitate cu instrucțiunile;
• nu flambati sub hotă;
• ATENTIE: Piesele accesibile se pot încălzi în timpul utilizării cu aparatele pentru gătit.

Pericol de electrocutare

- Conectați această unitate numai la o priză împământată corespunzător. Dacă aveți îndoieli, solicitați sfatul unui inginer calificat corespunzător.

- Nerespectarea acestor instrucțiuni poate duce la deces, incendiu sau electrocutare.

Becul folosit în acest produs nu este potrivit pentru iluminarea unei încăperi.

Scopul acestui bec este de a oferi iluminare pentru utilizarea produsului.

Instalație electrică

Toate lucrările de instalare trebuie efectuate de o persoană competentă sau un electrician calificat. Înainte de a conecta rețeaua de alimentare, asigurați-vă că tensiunea rețelei corespunde tensiunii de pe plăcuța de identificare.

Conexiune directă

Aparatul trebuie conectat direct la rețea folosind un disjunctor omnipolar cu o deschidere minimă de 3 mm între contacte.

Instalatorul trebuie să se asigure că s-a efectuat conexiunea electrică corectă și că este conformă cu regulamentele de siguranță.

Cablul nu trebuie îndoit sau comprimat.

Verificați în mod regulat stecărul și cablul de alimentare pentru a nu se deteriora. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cablu sau un ansamblu special disponibil de la producător sau de la agentul său de service.

AVERTIZARE: Acesta este un aparat de Clasa I și TREBUIE să fie împământat. Acest aparat este furnizat cu un cablu de rețea cu 3 fire colorate după cum urmează:

Maro = L sau Fază

Albastru = N sau Neutru

Verde și galben = E sau împământare

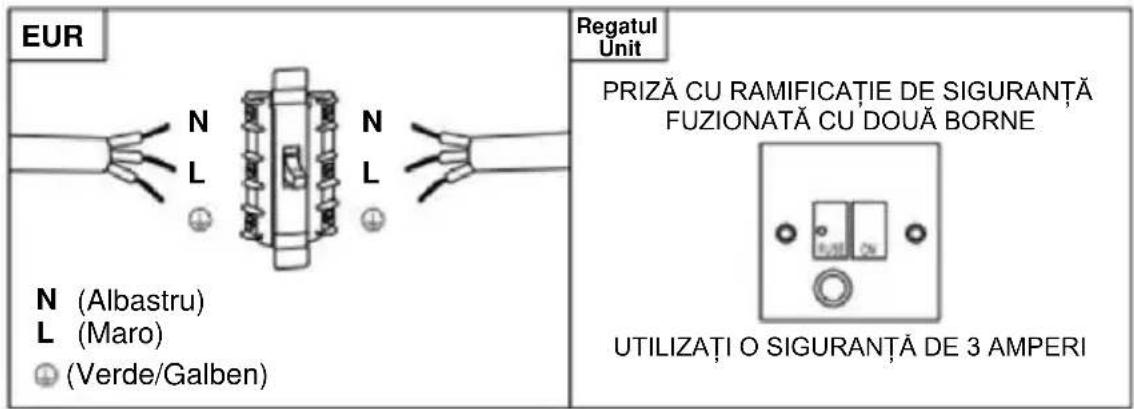

EUR N (Albastru) L (Maro) (Verde/Galben) Regatul Unit PRIZĂ CU RAMIFICATIE DE SIGURANTĂ FUZIONATĂ CU DOUĂ BORNE UTILIZAȚI O SIGURANTĂ DE 3 AMPERI

Siguranța trebuie să fie de 3 amperi.

Spec.	Imagine ilustrativă	Cant.
Corpul hotei		1
Coșul inferior (500mm)		1
Coșul superior (500mm)		1
Suport pentru coșul superior		1
Suport pentru coșul inferior		1
Suport hotă		1
dibluri de φ8 dibluri de φ8×φ6 de culoare albă		9
Şurub (ST4 * 30 mm)		9
Şurub (ST4 * 8 mm)		6
Evacuare aer		1
Filtru din carbon		2

INSTALARE (Montare pe perete)

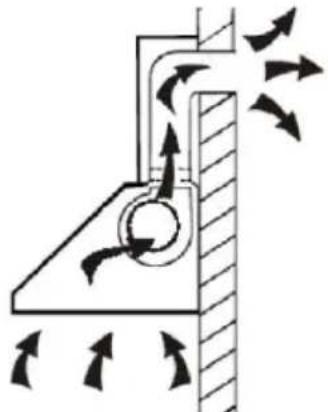

Daca aveți o priză în exterior, hota dvs. poate fi conectată ca în imaginea de mai jos prin intermediul unei conducte de extractie (email, aluminiu, teavă flexibilă ignifugă cu un diametru interior de 150 mm)

1. Înainte de instalare, opriți unitatea și deconectați-o de la priză.

1. Hota ar trebui să fie plasată la o distanță de 65 \~ 75 cm deasupra suprafeței de gătit pentru un efect optim.

65 cm 75 cm

INSTALAREA HOTEI

Pozitionați hota la înălțimea dorită respectând înălțimea minimă deasupra plitei.

Marcați locația suportului de perete. (Pozitionați găurile între 700 și 800 mm deasupra blatului). Scoateți hota și poziționați suportul de perete pentru a marca locațiile orificiilor în perete.

Faceți cele 3 orificii în perete pentru a introduce sistemul de prindere corespunzător (șurub ST4x30mm).

Orificii în perete Diblu Suport hotă Šurub (4 mm x 30 mm)

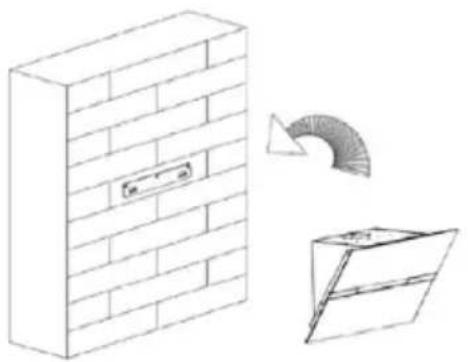

Agățați hota în canelurile suportului de perete.

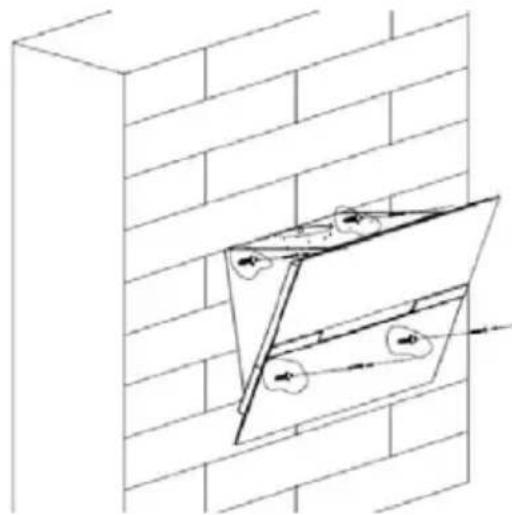

Odată ce hota este fixată pe poziție, localizați locația celor 4 șuruburi suplimentare de montare pe perete, așa cum se arată în diagrama următoare.

Scoateți hota pentru a perfora peretele și montați diblurile.

Fixați corpul hotei cu 4 şuruburi cu diametrul de 4 mm folosind dibluri adaptate peretelui dumneavoastră.

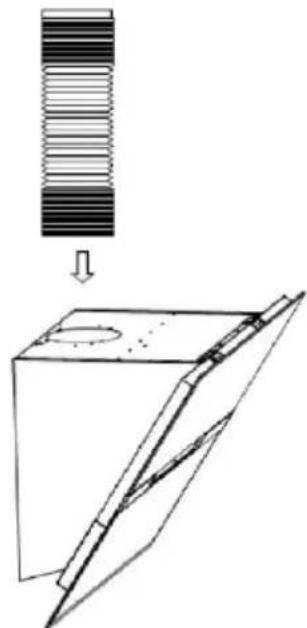

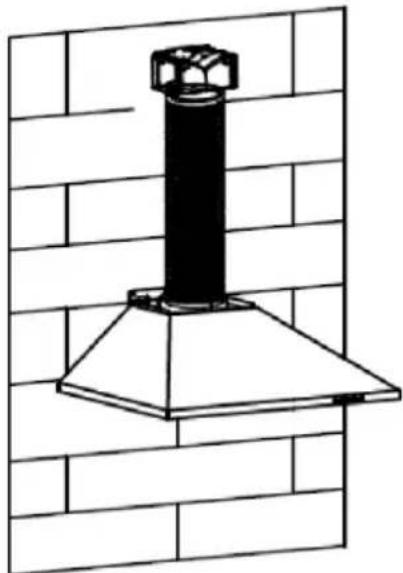

Dacă este selectat modul de extractie, așezați conducta de evacuare a aerului pe orificiul de evacuare a aerului, așa cum se ilustrează.

Atașați suportul inferior pentru coșul de fum la coșul inferior așa cum se ilustrează.

Folosiți 2 şuruburi ST4x8 mm.

(Nu strângeti prea mult şuruburile, asigurați-vă că coşul superior poate glisa cu uşurință în coşul inferior)

Introduceți coșul superior în coșul inferior.

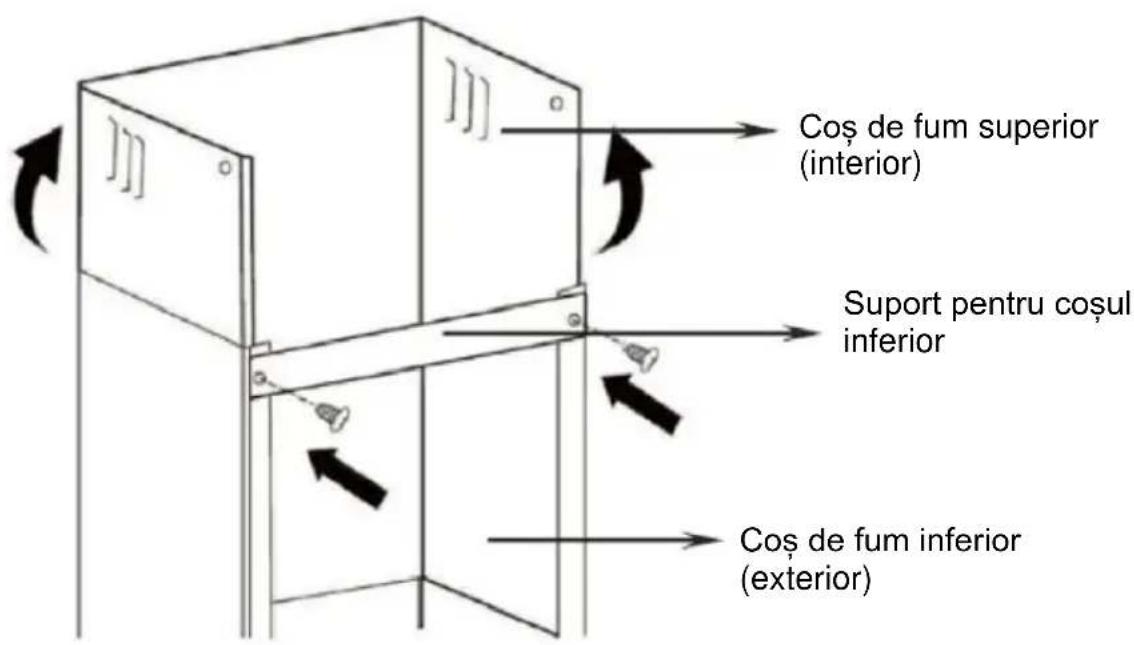

Coş de fum superior (interior) Suport pentru coşul inferior Coş de fum inferior (exterior)

Pozitionați coșul inferior în aparat, apoi marcați orificiile pe perete.

Scoateți coșul inferior, apoi perforați orificiile în perete: orificiu pentru şurub cu diametru de Φ8 mm

Utilizați diblurile adaptate peretelui dvs.

Montați coșul inferior, apoi înșurubăți-l pe perete cu 2 şuruburi cu diametrul de Φ8 mn

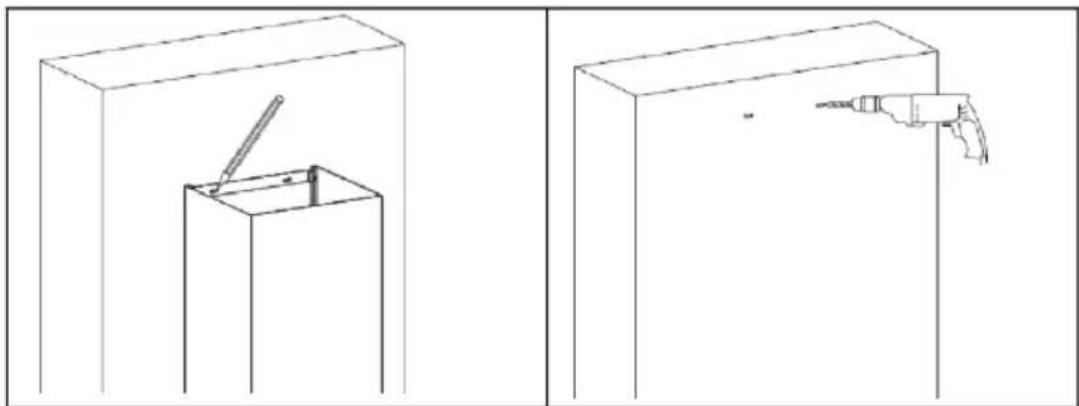

Apoi, trageți coșul superior în sus până la înălțimea dorită. Marcați locațiile orificiilor de montare ale suportului superior pentru coș.

Coborâți coșul superior și apoi perforați orificiile în perete. Introduceți diblurile adaptate peretelui dvs.

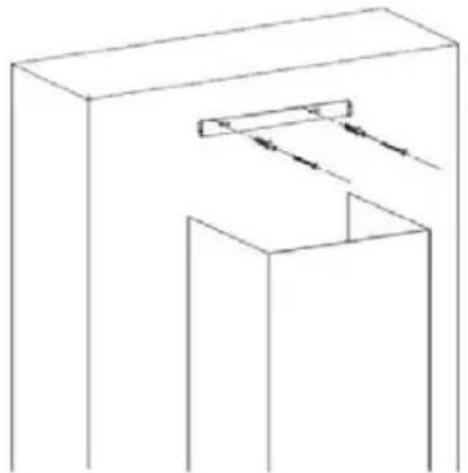

Fixați suportul de perete al coșului superior de perete folosind diblurile selectate (se recomandă şuruburi de 8 mm).

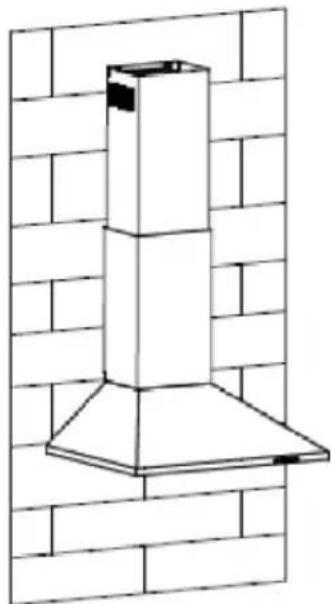

Reasamblati coşul superior și fixați-I pe suportul de perete cu 2 şuruburi ST4x8 mm

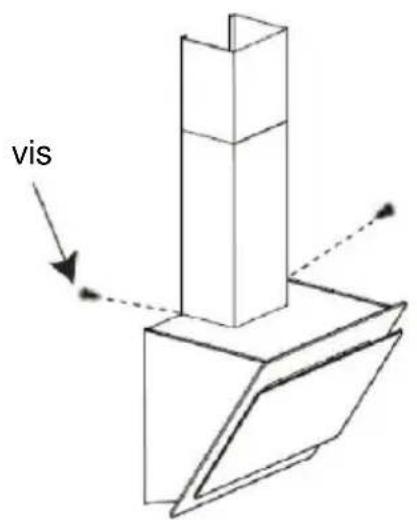

Fixați coșul inferior de urechile hotei de bucătărie folosind 2 şuruburi ST4x8mm.

vis

Deflectorul de aer este mentionat ca fiind inclus și nu este optional.

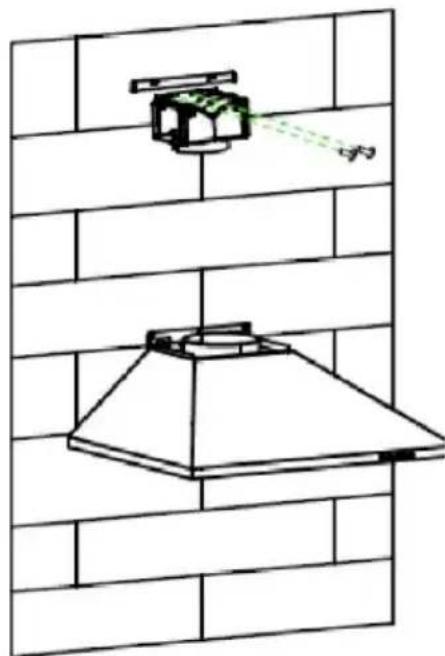

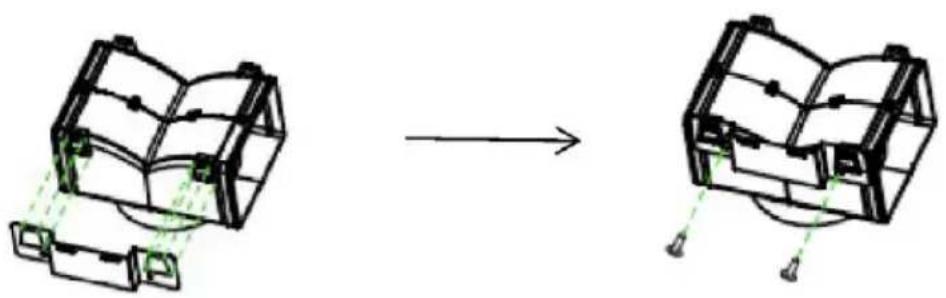

1. Fixați suportul la ieșirea din plastic în formă de T cu şuruburi 2 şuruburi ST3.5x12 mm furnizate după cum se ilustrează mai jos:

1. Faceți 2 orificii pe perete pentru a fixa diblurile, apoi înșurubați și strângeți suportul pe perete cu 2 șuruburi ST4x30 mm furnizate.

1. Ataşati teava de evacuare pe orificiul de evacuare a aerului de la hotă, așa cum se arată mai jos:

1. Instalati coşul de fum pe unitate și fixați-l.

„Rețineți: priza de plastic în formă de T și aripioarele în V nu pot fi folosite în același timp. Le puteți folosi în două moduri: 1) Adăugați aripioara în V pe priza existentă; 2) Folosiți o priză din plastic în formă de T, fără a adăuga aripioara în V.”

„Notă: Produsul este prevăzut cu un accesoriu aripioară în V. Acest accesoriu nu este obligatoriu pentru instalarea, operarea și utilizarea produsului.”

INSTALARE (VENTILATIE ÎN INTERIOR)

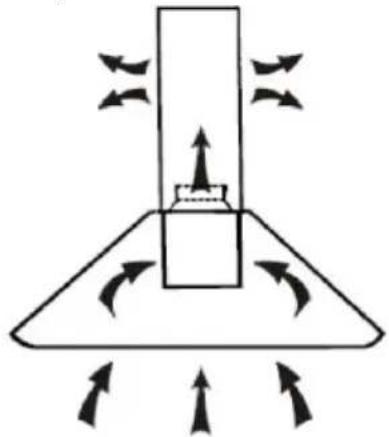

Dacă nu aveți o evacuare în exterior, nu este necesară țeava de evacuare, iar instalarea este similară cu cea prezentată în sectiunea „INSTALARE (VENTILATIE ÎN EXTERIOR)”.

Filtrul de carbon activ poate fi utilizat pentru a capta mirosurile. Pentru a instala filtrul de carbon activ, mai întâi trebuie detaşat filtrul de grăsime. Apăsați încuietoarea și trageți-o în jos.

Conectați filtrul de carbon activ în unitate și rotiți-l în sens orar. Repetați același lucru pe cealaltă parte.

○ Asigurați-vă că filtrul este fixat. În caz contrar, acesta se va slăbi și va provoca pericole.

oLa activarea filtrului de carbon ataşat, puterea de aspiratie va fi scăzută.

CONFIGURARE 1

1 2 3 B B ^+ ⚙️

FUNCTIONARE

1 Buton de viteză mică

Este folosit pentru ventilarea bucătăriei. Este potrivit pentru fierbere și gătit care nu fac prea mult abur.

2 Buton de viteză medie

Viteza fluxului de aer este ideală pentru ventilație în operațiunea standard de gătit.

3 Buton de mare viteză

Când se produce o densitate mare de fum sau abur, apăsați butonul de mare viteză pentru o ventilație eficientă.

B Boost 1 (viteza 4)

Apăsați butonul 1 al vitezei B; retroiluminarea butonului de viteză B se aprinde și hota funcționează în modul boost;

B ^+ Boost 2 (viteza 5)

Apăsați butonul 2 al vitezei B; retroiluminarea butonului de viteză B+ se aprinde și hota funcționează în modul boost;

Lumină Apăsați

Cronometru rapid: Apăsați lung butonul de lumină timp de 3 secundă butoanele de viteză a ventilatorului vor lumina intermitent și vor începe numărătoarea inversă de 5 minute. După 5 minute, motorul și lumina se vor opri automat și se vor emite trei sunete.

Conexiune Wi-Fi

Apăsați lung pictograma Wi-Fi și accesați modul de conectare: retroiluminarea pictogramei Wi-Fi continuă să se aprindă intermitent, ceea ce indică faptul că această conexiune este în curs de conectare. Retroiluminarea pictogramei Wi-Fi aprinsă indică funcționarea conexiunii Wi-Fi. Același procedeu este valabil pentru modul de așteptare. Apăsați lung pictograma Wi-Fi din nou și conexiunea va fi oprită;

CONFIGURARE 2

1

2

3

B

MODUL DE AŞTEPTARE.

După conectare, întregul sistem de iluminare, sistemul intră în MODUL AŞTEPTARE.

1

Buton de viteză mică

Este folosit pentru ventilarea bucătăriei. Este potrivit pentru fierbere și gătit care nu fac prea mult abur.

2

Buton de viteză medie

Viteza fluxului de aer este ideală pentru ventilație în operațiunea standard de gătit.

3

Buton de mare viteză

Când se produce o densitate mare de fum sau abur, apăsați butonul de mare viteză pentru o ventilație eficientă.

B

Aceasta hotă are funcție de accelerare. Pentru a activa amplificatorul, apăsați

B la viteza 4, accesați cea mai mare viteză în timp ce hota este în uz și va crește viteza timp de 5 minute, înainte de a încetini din nou.

Lumină

Apăsați scurt pentru aprinderea și oprirea luminii

Cronometru rapid: Apăsați lung butonul de lumină timp de

3 secunde; butoanele de viteză a ventilatorului vor lumina intermiten și vor începe numărătoarea inversă de 5 minute. După 5 minute, motorul și lumina se vor opri automat și se vor emite trei sunete.

Conexiune Wi-Fi

Apăsați lung pictograma Wi-Fi și accesați modul de conectare: retroiluminarea pictogramei Wi-Fi continuă să se aprindă intermitent ceea ce indică faptul că această conexiune este în curs de conectar Retroiluminarea pictogramei Wi-Fi aprinsă indică funcționarea conexiunii Wi-Fi. Același procedeu este valabil pentru modul de așteptare. Apăsați lung pictograma Wi-Fi din nou și conexiunea va fi oprită;

Descărcați aplicația hOn

În primul rând, trebuie să descărcați aplicația hOn și să o instalați pe dispozitivul dvs. mobil. După aceea, înregistrați-vă hota.

Imaginea hotei este doar cu titlu ilustrativ. Se poate ca hota să nu fie fidel reprezentă.

1- Apăsați butonul Wi-Fi până când pictograma începe să lumineze intermitent. Când asocierea se finalizează, pictograma Wi-Fi va rămâne aprinsă.

ÎNTRETINEREA

Înainte de curățare, opriți unitatea și scoateți ștecărul.

I. Curățare regulată

Utilizați o lavetă moale umezită cu apă caldă ușor săpun sau detergent de uz casnic. Nu utilizați niciodată tampoane metalice, substanțe chimice, materiale abrazive sau perii rigide pentru a curăța unitatea.

II. Curățare lunară pentru filtrul de grăsime

ESENTIAL: Curățarea filtrului în fiecare lună poate preveni orice risc de incendiu.

Filtrul colectează grăsimea, fumul și praful... așa că filtrul influențează direct eficiența hotei. Dacă nu este curățat, reziduurile de grăsime (potențial inflamabile) vor satura filtrul. Curățați-l cu detergent de curățare de uz casnic.

III. Curățare anuală pentru filtrul de carbon activ

Aplicați EXCLUSIV pe unitatea instalată ca unitate de recirculare (neventilată în exterior). Acest filtru captează mirosurile și trebuie înlocuit cel puțin o dată pe an, în funcție de cât de des este folosită hota.

IV. Schimbarea unui bec

Scoateți şuruburile de pe sticlă, scoateți sticla hotei. Găsiți becul care necesită înlocuire, îl veți găsi situat în corpul de iluminat care se află în interiorul secțiunii expuse a acoperișului.

Deconectați punctul de cablare al luminii și scoateți suporturile becurilor și cablurile de pe hotă. Important: Nu este posibil să înlocuiti becurile individual; va trebui să obțineți becurile, duliile becurilor și cablajul ca un ansamblu. (Indicator luminos LED: MAX 1,5 W)

Montați becurile de schimb, duliile becurilor și cablurile în același mod ca și cele originale. Apoi reconectați punctul de cablare al luminii.

Remontați geamul hotei și fixați șuruburile de sticlă. Asigurați-vă că șuruburile sunt strânse complet.

DEPANARE

Eroare	Cauză	Soluție
Lumina aprinsă, dar ventilatorul nu funcționează	Paleta ventilatorului este blocată.	Opriți unitatea și reparați numai cu ajutorul personalului de service calificat.
	Motorul este deteriorat.
Atât lumina, cât și ventilatorul nu funcționează	Becul cu halogen s-a ars.	Înlocuiți becul cu unul cu valoarea nominală corectă.
	Cablul de alimentare se slăbeste.	Conectați din nou sursa de alimentare.
Vibrații serioase ale unității	Paleta ventilatorului este deteriorată.	Comutați unitatea și reparați numai cu ajutorul personalului de service calificat.
	Motorul ventilatorului nu este fixat strâns.	Opriți unitatea și reparați numai cu ajutorul personalului de service calificat.
	Unitatea nu este agățată corect de suport.	Dați jos unitatea și verificați dacă suportul este în locația corectă.
Performanța de aspirare nu este bună	Distanță prea mare între unitate și planul de gătit	Reajustați distanța la 65-75 cm

Tehnologie	Wi-Fi
Standard	802.11 b/g/n
Bandă (benzi) de frecvență [MHz]	2400 MHz - 2483,5 MHz
Putere maximă [mW]	100 mW

Informații despre produs pentru echipamentele în rețea
Consumul de energie al produsului în așteptare în rețea în cazul în care porturile de rețea cablate sunt conectate și toate porturile de rețea wireless sunt activate:	2 W
Modul de activare a portului rețelei wireless:	Dacă hota a fost înregistrată prin intermediul aplicației, porniți hota pentru a activa portul rețelei wireless.
Modul de dezactivare a portului rețelei wireless:	Dacă hota a fost înregistrată prin intermediul aplicației, opriți hota pentru a dezactiva portul rețelei wireless. Dacă hota a fost înregistrată prin intermediul aplicației, portul rețelei wireless va fi dezactivat chiar și atunci când hota este pornită.

SERVICIUL DE ASISTENTĂ CLIENTI

Dacă nu puteți identifica cauza anomaliei de funcționare, opriți aparatul și contactați Serviciul de asistență.

NUMĂR DE SERIE AL PRODUSULUI. Unde îl pot găsi?

Este important să informați Serviciul de asistență despre codul produsului și numărul de serie al acestuia (un cod de 16 caractere care începe cu numărul 3); aceasta se găsește pe certificatul de garanție sau pe plăcuța cu date situată pe aparat.

Aceasta va ajuta la evitarea călătoriilor irosite la tehnicieni, economisind astfel (și cel mai semnificativ) costurile de apelare corespunzătoare.

Acest aparat este marcat conform directivei europene 2012/19/UE privind Deşeurile de echipamente electrice și electronice (DEEE).

DEEE conține ambele substanțe poluante (care pot avea consecințe negative pentru mediu) și elementele de bază (care pot fi reutilizate).

Este important ca DEEE să fie supusă la tratamente specifice, pentru a îndepărta și elimina corect toți agenții poluanți și a recupera toate materialele reciclabile.

Persoanele pot juca un rol important în a asigura că DEEE nu devin o problemă de mediu: este vital să urmați unele dintre regulile de bază:

DEEE nu trebuie tratate drept reziduu casnic;

DEEE trebuie predate la punctele de colectare relevante administrate de municipalitate sau de către companii înregistrate. În multe țări, pentru DEEE mari, trebuie să existe colectarea de acasă.

În multe țări, atunci când cumpărați aparate mari, cel vechi poate fi returnat la distribuitorul care îl va colecta gratuit câte unul, atât timp cât echipamentul este de tip echivalent și are aceleași funcții ca și echipamentul furnizat.
