| Tipo di prodotto | Cappa aspirante e filtrante (ricircolo interno/esterno) |
| Marca | Haier |
| Modello | HATSI120CBS6BVOC |
| Larghezza (stimata) | 120 cm |
| Alimentazione elettrica | 220-240 V ~ 50/60 Hz |
| Numero di velocità | 4 (bassa, media, alta, intensiva) |
| Funzionamento automatico | Sì, con sensore di fumi |
| Illuminazione | LED integrato (non sostituibile dall'utente) |
| Filtro antigrasso | Metallico, lavabile in lavastoviglie |
| Filtro al carbone attivo | Non lavabile, da sostituire ogni 4 mesi |
| Indicatore di saturazione dei filtri | Sì, tramite spia luminosa sul pannello |
| Spegnimento ritardato | Sì, tramite telecomando (modelli compatibili) |
| Altezza minima di installazione (cottura elettrica) | 50 cm |
| Altezza minima di installazione (cottura gas/mista) | 65 cm |
| Diametro del condotto di scarico | Identico all'anello di collegamento (non fornito) |
| Utilizzo | Solo domestico |
| Pulizia consigliata | Almeno una volta al mese (filtro antigrasso) |
| Sicurezza | Scollegare prima della manutenzione; non utilizzare senza filtro; evitare fiamme libere |
| Conformità | EN/CEI 60335, EN/CEI 61591, ecc. |
| Peso | Non specificato nel manuale |
Domande frequenti - HATSI120CBS6BVOC HAIER
Domande degli utenti su HATSI120CBS6BVOC HAIER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale HATSI120CBS6BVOC - HAIER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HATSI120CBS6BVOC del marchio HAIER.
MANUALE UTENTE HATSI120CBS6BVOC HAIER
IT Avvertenze ed installazione

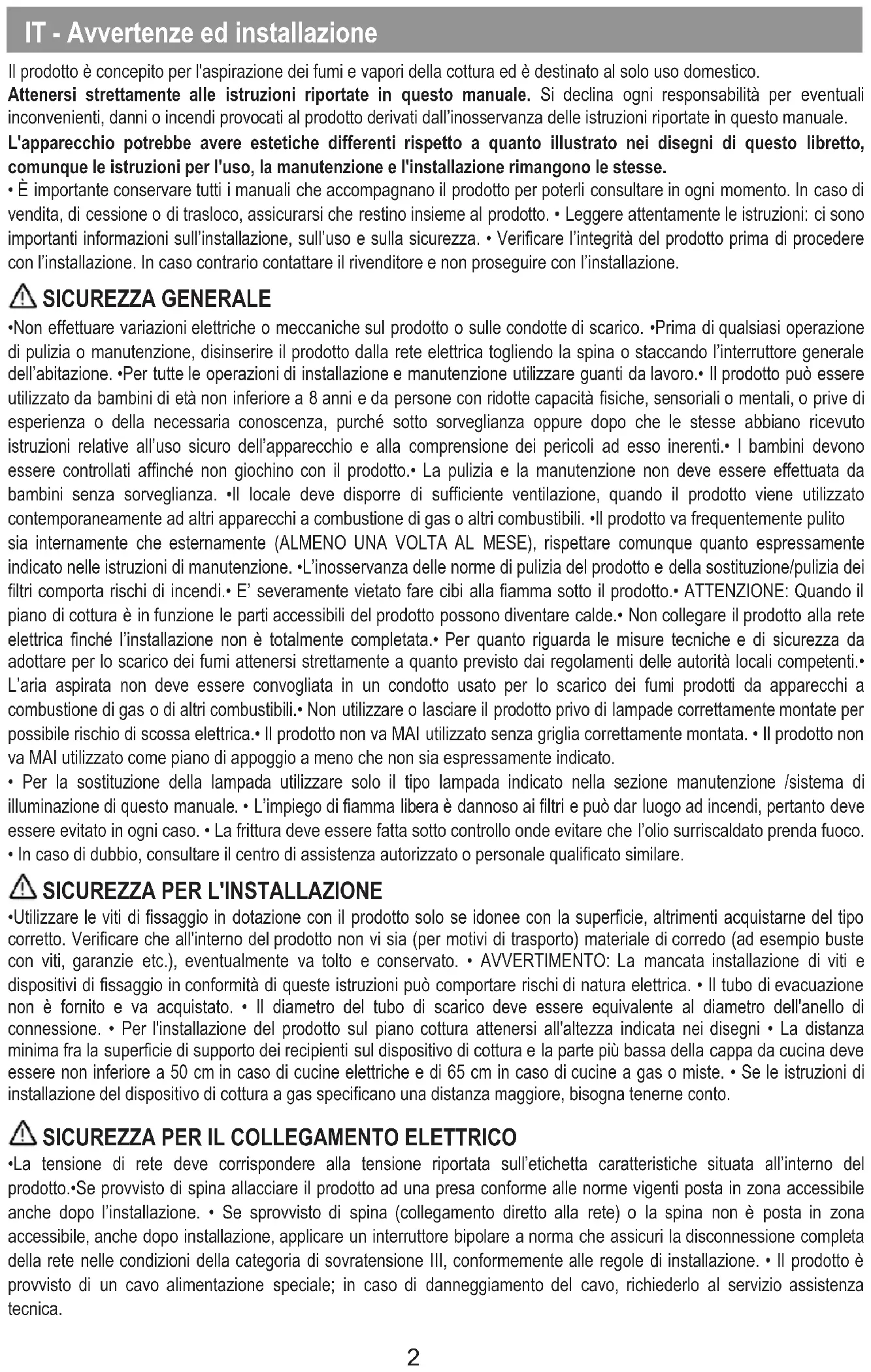

IT - Avvertenze ed installazione
Il prodotto è concepito per l'aspirazione dei fumi e vapori della cottura ed è destinato al solo uso domestico.
Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati al prodotto derivati dall'inosservanza delle istruzioni riportate in questo manuale.
L'apparecchio potrebbe avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.
- È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. • Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. • Verificare l'integrità del prodotto prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
SICUREZZA GENERALE
•Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. •Prima di qualsiasi operazione di pulizia o manutenzione, disinserire il prodotto dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. •Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. • Il prodotto può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. • I bambini devono essere controllati affinché non giochi con il prodotto. • La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza. •Il locale deve disporre di sufficiente ventilazione, quando il prodotto viene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. •Il prodotto va frequentemente pulito sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. •L'inosservanza delle norme di pulizia del prodotto e della sostituzione/pulizia dei filtri comporta rischi di incendi. • E' severamente vietato fare cibi alla fiamma sotto il prodotto. • ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili del prodotto possono diventare calde. • Non collegare il prodotto alla rete elettrica finché l'installazione non è totalmente completata. • Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. • L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. • Non utilizzare o lasciare il prodotto privo di lampade correttamente montate per possibile rischio di scossa elettrica. • Il prodotto non va MAI utilizzato senza griglia correttamente montata. • Il prodotto non va MAI utilizzato come piano di appoggio a meno che non sia espressamente indicato.
- Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sistema di illuminazione di questo manuale. • L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. • La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.
- In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.
⚠ SICUREZZA PER L'INSTALLAZIONE
- Utilizzare le viti di fissaggio in dotazione con il prodotto solo se idonee con la superficie, altrimenti acquistarne del tipo corretto. Verificare che all'interno del prodotto non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc.), eventualmente va tolto e conservato. • AVVERTIMENTO: La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica. • Il tubo di evacuazione non è fornito e va acquistato. • Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione. • Per l'installazione del prodotto sul piano cottura attenersi all'altezza indicata nei disegni • La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. • Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
• La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno del prodotto. • Se provvisto di spina allacciare il prodotto ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. • Se sprovvisto di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. • Il prodotto è provvisto di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.
- Attenzione! Prima di ricollegare il circuito all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Attenzione! Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.
SUGGERIMENTI DI UTILIZZO
Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando si inizia a cucinare, accendere l'apparecchio alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.
UTILIZZO
Il sistema di aspirazione può essere utilizzato in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.
- Versione Aspirante:
I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.
ATTENZIONE! Se il prodotto è provvisto di filtro/i a carbone, questo/i deve/devono essere rimosso/i.
Collegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.
- Usare un condotto lungo il minimo indispensabile.
- Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).
- Evitare cambiamenti drastici di sezione del condotto.
- Versione Filtrante:
L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare il prodotto in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.
MONTAGGIO PRIMA ISTALLAZIONE
- Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
- Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo).
- Questo/i va/nno rimontato/i solo se si vuole utilizzare il prodotto in versione filtrante.
- Nel caso della presenza di pannelli e/o pareti e/o pensili laterali, verificare che ci sia spazio sufficiente per installare il prodotto e che sia sempre possibile accedere al pannello comandi con facilità.
- Il prodotto è dotato di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.
Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone.
FUNZIONAMENTO
Questa cappa dispone di un sistema di funzionamento automatico (vedi paragrafo "Funzionamento automatico (sensore)").
La calibrazione avviene in automatico ogni volta che la cappa viene ricollegata alla rete elettrica (ad es: con la prima installazione o dopo un blackout). Può essere effettuata anche manualmente (vedi paragrafo "Regolazione dei parametri per il Funzionamento automatico- Regolazione manuale").
Durante la calibrazione, che ha la durata di 5 minuti, i comandi lampeggeranno e si potrà utilizzare esclusivamente il tasto delle luci.
Pannello di controllo
Per selezionare le funzioni della cappa è sufficiente sfiorare i comandi.
T2 = Tasto di selezione velocità (potenza di aspirazione) bassa. Il tasto lampeggia se attivato lo spegnimento della cappa ritardato (solo per modelli dotati di telecomando).
T3 = Tasto di selezione velocità (potenza di aspirazione) media. Il tasto lampeggia se attivato lo spegnimento della cappa ritardato (solo per modelli dotati di telecomando).
T4 = Tasto di selezione velocità (potenza di aspirazione) alta. Il tasto lampeggia se attivato lo spegnimento della cappa ritardato (solo per modelli dotati di telecomando).
T5 = Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti dopodiché ritorna alla velocità (potenza di aspirazione) media o si spegne se attivato lo spegnimento della cappa ritardato (solo per modelli dotati di telecomando). Il tasto lampeggia in entrambi i casi ad indicare la temporizzazione della velocità.
T6 = Tasto ON/OFF luce. Premere brevemente per accendere o spegnere l'illuminazione del piano di cottura.
T7 = Funzionamento automatico (sensore).
Indicatori di Saturazione filtri (T5)
Ad intervalli regolari la cappa segnala la necessità di eseguire la manutenzione dei filtri.
Tasto (T5) acceso a luce fissa: eseguire la manutenzione del filtro grassi.
Tasto (T5) acceso a luce lampeggiante: eseguire la manutenzione del filtro carbone attivo.
Nota: La segnalazione di saturazione dei filtri è visibile entro il primo minuto dopo lo spegnimento della cappa, entro questo tempo va eseguito il reset degli indicatori di saturazione.
Reset indicatori saturazione filtri (T5)
Premere a lungo il tasto (T5).
Attivazione indicatore saturazione filtro al carbone attivo (T5).
Nota: questa operazione va eseguita a cappa spenta.
Questo indicatore è normalmente disattivato premere il tasto (T5) a lungo per attivare la funzione: il tasto si illumina a luce fissa.
Per disattivare la funzione, premere il tasto (T5) a lungo: il tasto si illumina a luce lampeggiante.
Funzionamento automatico (Sensore) (T7)
Premere il tasto (T7) (il LED centrale (T7) si accende in bianco). La cappa si accenderà alla velocità più idonea in base ai fumi di cottura rilevati dal sensore di cui è dotata la cappa.
Regolazione dei parametri per il Funzionamento automatico
Nota: Tutte le operazioni di calibrazione, selezione, regolazione e collegamento logico sotto descritte sono possibili a cappa spenta (OFF).
La regolazione dei parametri avviene regolarmente in automatico ogni qualvolta la cappa viene ricollegata alla rete elettrica (ad es: con la prima installazione o dopo un blackout) oppure manualmente.
Regolazione manuale
Da eseguire quando si nota un funzionamento insoddisfacente del Funzionamento automatico e va eseguita quando nella cucina persistono condizioni ambientali normali.
La regolazione manuale prevede:
- Calibrazione della cappa.
- Selezione del piano di cottura (gas - induzione o elettrico).
Calibrazione della cappa (T7).
Premere a lungo il tasto (T7), tutti i LED del tasto lampeggiano “con tonalità più scura” ad indicare che ha avuto inizio la calibrazione, il processo di calibrazione durerà 5 minuti circa.
Sezione del piano di cottura (gas - induzione o elettrico).
Premere a lungo contemporaneamente i tasti (T2 - T3), i tasti (T2 - T3 - T4) iniziano a lampeggiare per 5 secondi.
Entro questo termine premere:
il tasto (T2) in caso di piano di cottura a gas
il tasto (T3) in caso di piano di cottura elettrico
il tasto (T4) in caso di piano di cottura a induzione.
Il tasto prescelto rimane acceso ad indicare l'avvenuta selezione, dopo 10 secondi il tasto lampeggia brevemente ad indicare che la selezione eseguita è stata registrata.
AVVERTENZE DI MANUTENZIONE
- Pulizia: Per la pulizia usare esclusivamente un panno inumidito con detersivi liquidi neutri. Non utilizzare utensili o strumenti per la pulizia.
- Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!
Per la manutenzione del prodotto vedere le immagini a fine installazione contrassegnate con questo simbolo.
Filtro Antigrasso: Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggres- annualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Per smontare il filtro grassi tirare la ma- i sgancio a molla.
- Il Filtro antigrasso trattiene le particelle di grasso derivanti dalla cottura. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Filtro ai carboni attivi NON lavabile: la saturazione del filtro carbone si verifica dopo un uso più o meno pro- a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la ia al massimo ogni quattro mesi. NON può essere lavato o rigenerato.
Montaggio: agganciare il filtro ai carboni attivi prima posteriormente sulla linguetta metallica della cappa, poi anteriormente con i due pomelli.
Smontaggio: rimuovere il filtro ai carboni attivi girando di 90° i pomelli che lo fissano alla cappa.
- Sistema di Illuminazione : Il sistema di illuminazione non è sostituibile dall'utente, in caso di malfunzionamenti contattare il servizio assistenza.
- Il sistema di illuminazione è basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, con una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.
Questo apparecchio è etichettato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di Apparecchiature Elettriche ed Elettroniche (Waste Electrical and Electronic Equipment Regulations 2013) relativa agli apparecchi elettrici ed elettronici (WEEE).
I WEEE contengono sia sostanze inquinanti (che possono avere un effetto negativo sull'ambiente) sia elementi di base (che possono essere riutilizzati).
È importante che i WEEE siano sottoposti a trattamenti specifici per rimuovere e smaltire correttamente le sostanze inquinanti e recuperare tutti i materiali. I singoli cittadini possono svolgere un ruolo importante nel garantire che i WEEE non diventino un problema ambientale; è essenziale seguire alcune regole di base:
- i WEEE non devono essere trattati come rifiuti domestici;
- i WEEE devono essere portati in apposite aree di raccolta gestite dal Comune o da un'azienda registrata.
In molti Paesi, la raccolta domestica può essere disponibile per i WEEE di grandi dimensioni. Quando si acquista un nuovo apparecchio, quello vecchio può essere restituito al venditore che deve accettarlo gratuitamente come pezzo unico, a condizione che l'apparecchio sia di tipo equivalente e abbia le stesse funzioni di quello acquistato.
NORMATIVE
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
NOTE
: i particolari contrassegnati con questo simbolo sono accessori opzionali forniti solo in alcuni modelli o particolari non bili, ma acquistabili.
