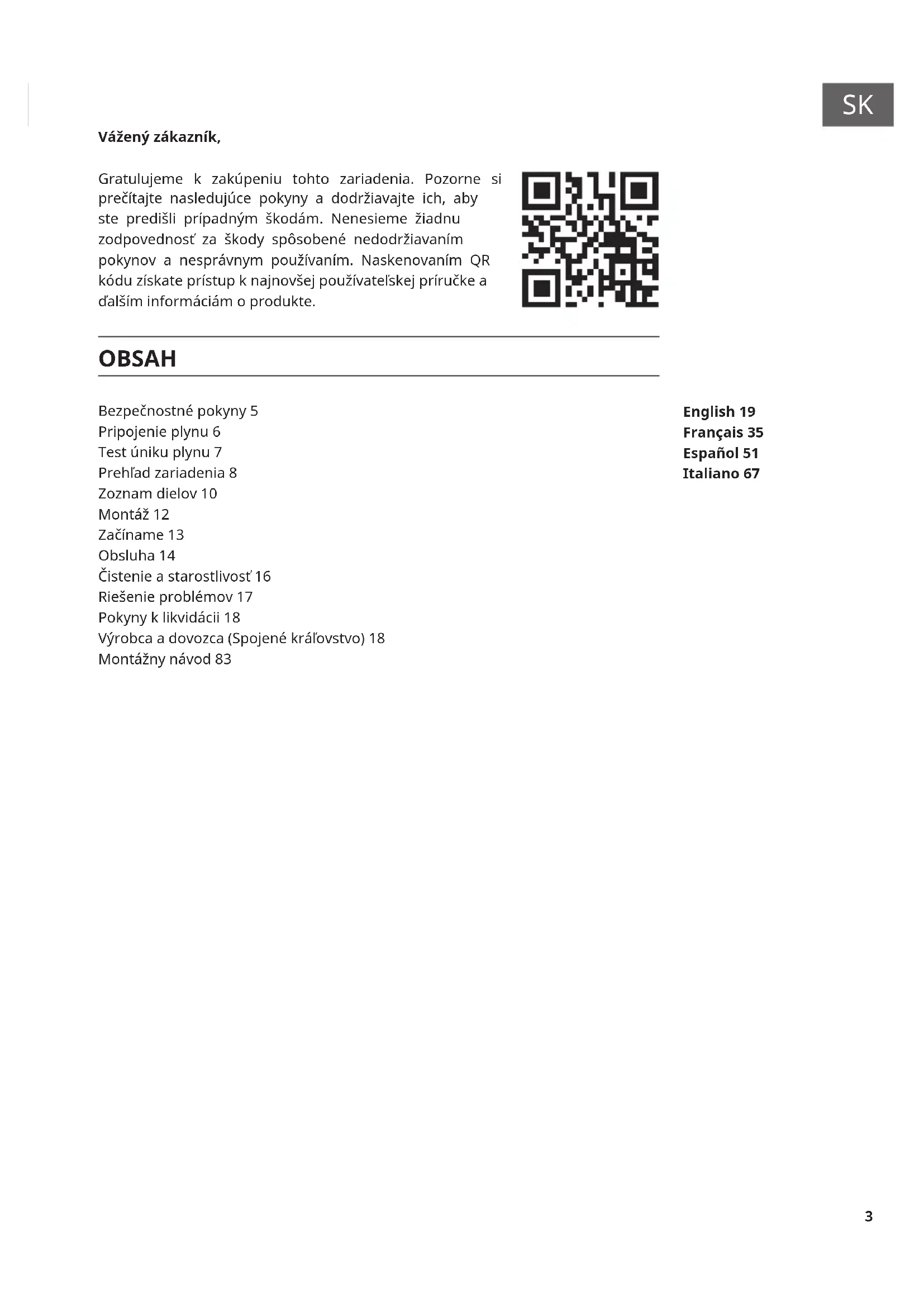

NÁVOD NA OBSLUHU Jersey Klarstein

Vážený zákazník, Gratulujeme k zakúpeniu tohto zariadenia. Pozorne si prečítajte nasledujúce pokyny a dodržiavajte ich, aby ste predišli prípadným škodám. Nenesieme žiadnu zodpovednosť za škody spôsobené nedodržiavaním pokynov a nesprávnym používaním. Naskenovaním QR kódu získate prístup k najnovšej používateľskej príručke a ďalším informáciám o produkte. OBSAH Bezpečnostné pokyny 5 Pripojenie plynu 6 Test úniku plynu 7 Prehľad zariadenia 8 Zoznam dielov 10 Montáž 12 Začíname 13 Obsluha 14 Čistenie a starostlivosť 16 Riešenie problémov 17 Pokyny k likvidácii 18 Výrobca a dovozca (Spojené kráľovstvo) 18 Montážny návod 83 English 19 Français 35 Español 51 Italiano 674

Názov produktu: Jersey Plynový gril na vonkajšie použitie Kód produktu: 10045139 PIN kód: 2531CS-0077 Chal-Tec GmbH, Wallstr. 16, 10179 Berlín, Nemecko

• VAROVANIE: Prístupné časti môžu byť počas prevádzky veľmi horúce. Udržujte malé deti mimo dosahu.

• Pred použitím zariadenia si prečítajte návod na použitie.

• Zariadenie používajte v dobre vetraných priestoroch.

• Akékoľvek úpravy zariadenia môžu byť nebezpečné.

• Po použití vypnite prívod plynu na plynovej fľaši. 2531-225

Pred inštaláciou a uvedením zariadenia do prevádzky si pozorne prečítajte návod na obsluhu a uschovajte si ho pre ďalšie použitie.

• Gril je vhodný len na vonkajšie použitie.

• Ľahko prístupné časti zariadenia sa môžu počas prevádzky veľmi zahriať. Malé deti držte mimo dosahu zariadenia a pri manipulácii so zariadením používajte ochranné rukavice.

• Počas prevádzky zariadenia ho udržujte mimo dosahu vysoko horľavých materiálov.

• Neprenášajte zariadenie na iné miesto, kým je v prevádzke.

• Po použití zariadenie vypnite otočením ventilu plynovej fľaše alebo regulátora tlaku plynu.

• Akékoľvek úpravy jednotky môžu byť nebezpečné a môžu mať za následok poškodenie majetku a/alebo zranenie osôb. Preto zariadenie nijak neupravujte.

• Plynovú fľašu nikdy neumiestňujte pod zariadenie alebo vedľa neho.

• Plynová fľaša musí byť nainštalovaná v súlade s miestnymi predpismi.

• Používajte len typy propánu a butánu uvedené v návode na obsluhu.

• Plynový gril nikdy nezapaľujte benzínom alebo porovnateľnými kvapalinami.

• Ak dôjde k úniku plynu, vypnite prívod plynu do plynovej fľaše, uhaste všetky otvorené plamene a otvorte kryt spotrebiča. Skontrolujte hadicu a všetky prípojky, či nedochádza k úniku plynu. Ak únik pretrváva, kontaktujte zákaznícky servis alebo miestneho predajcu plynu. Na kontrolu úniku plynu zo spotrebiča nikdy nepoužívajte otvorený plameň.

• Nikdy neodpájajte plynovú prípojku, keď je zariadenie v prevádzke.

• Nikdy nenechávajte zariadenie počas prevádzky bez dozoru. Pri príprave potravín buďte mimoriadne opatrní.

• Zariadenie pravidelne čistite. Dávajte pozor, aby ste počas čistenia nepoškodili citlivé komponenty zariadenia, ako sú horáky a plynové ventily.

• Pružnú hadicu kontrolujte aspoň raz za mesiac a po každej výmene plynovej fľaše. Ak hadica vykazuje trhliny alebo iné vážne poškodenia, vymeňte ju za hadicu podobnej dĺžky a kvality.

• Odporúča sa, aby prístroj aspoň raz ročne skontrolovala kvalikovaná osoba. Údržbu sa nepokúšajte vykonávať sami.

• Zariadenie používajte v dobre vetraných priestoroch.

• Flexibilné vedenia vymieňajte každé 2 roky alebo keď to vyžadujú vnútroštátne predpisy.

• Diely zapečatené výrobcom alebo popredajným servisom nesmie používateľ zariadenia upravovať.

• Pred každým použitím skontrolujte, či na plynovej hadici nie sú praskliny, rezy alebo iné známky opotrebovania. Ak je plynová hadica poškodená, gril nepoužívajte, kým plynovú hadicu nevymeníte.

• Výmena plynových iaš by sa mala vykonávať v bezpečnej vzdialenosti od všetkých zdrojov vznietenia, ako je oheň, cigarety, otvorený plameň atď. Pri výmene plynovej fľaše sa uistite, že je zariadenie vypnuté.6

• Zariadenie sa môže používať len s plynovými fľašami uvedenými v technickom liste výrobku. Použité plynové fľaše musia byť v súlade s vnútroštátnymi predpismi.

• Pred uvedením zariadenia do prevádzky vykonajte skúšku úniku plynu mydlovou vodou.

• Pri zapálení horáka musí byť kryt zariadenia otvorený.

• Pri používaní zariadenia používajte rukavice a dlhé grilovacie náradie.

• Buďte pripravení pre prípad požiaru alebo nehody. Poznajte umiestnenie lekárničky a hasiaceho prístroja a oboznámte sa s ich používaním.

• Plynová hadica sa nesmie nachádzať v blízkosti horúcich povrchov zariadenia.

• Pri príprave potravín buďte mimoriadne opatrní.

• V zariadení neohrievajte uzavreté sklenené alebo kovové nádoby. Vo vnútri nádoby by mohol vzniknúť tlak, ktorý by mohol spôsobiť výbuch a spôsobiť škody na majetku a/alebo zranenie osôb alebo poškodenie zariadenia.

• Pri používaní zariadenia sa odporúča používať ochranné rukavice, najmä pri manipulácii s horúcimi súčasťami zariadenia. PRIPOJENIE PLYNU Prípojné plynové potrubie medzi regulátorom tlaku plynu a grilom môže byť vyhotovené pomocou kovového vlnovca alebo gumovej hadice schválenej pre plyn s maximálnou dĺžkou 1,5 m. Plynové grily na skvapalnený ropný plyn (LPG) by mali byť pripojené pomocou schválenej plynovej gumovej hadice.

• Ak sa používa gumová hadica, je potrebná univerzálna prípojka na prívod vzduchu.

• Oba konce plynovej hadice sú pripojené ku grilu a k plynovému ventilu. Gumový hadicový adaptér nainštalujte priamo na hlavné plynové potrubie bez akýchkoľvek adaptérov medzi nimi. Priemer plynovej hadice je 8-10 mm a líši sa v závislosti od použitého adaptéra. Ak máte pochybnosti, opýtajte sa miestneho predajcu plynu, ktorý adaptér a plynová hadica sú kompatibilné s plynovými fľašami dostupnými vo vašej krajine. Nikdy nepoužívajte zariadenie, ak máte akékoľvek pochybnosti o kompatibilite alebo ak si nie ste istí, či je pripojenie správne izolované.

• K (plniteľnej) plynovej fľaši sa môžu pripojiť len schválené plynové hadice a regulátory. Všetky komponenty by mali byť v súlade s miestnymi predpismi.

• Uistite sa, že plynová hadica nie je skrútená, prehnutá alebo ohnutá inými predmetmi. Po dokončení inštalácie by sa mala vykonať detekcia úniku plynu (skúška tesnosti).

• Nevystavujte plynovú hadicu vysokým teplotám.

• Odporúča sa, aby sa na plynovom grile každoročne vykonala skúška tesnosti.

Plynová prípojka s adaptérom typu E Pripojenie plynu (Francúzsko) Ak používate gumenú hadicu, nainštalujte príslušný adaptér (pozri obrázok vyššie) priamo na hlavné plynové potrubie bez akýchkoľvek medzikusov. Pri používaní plynového grilu vo Francúzsku sa uistite, že je k hlavnému plynovému vedeniu pripojený príslušný adaptér (pozri obrázok vyššie).

• Skúšku tesnosti vykonajte pri každom pripojení alebo opätovnom pripojení plynovej fľaše.

• Na kontrolu úniku plynu zo spotrebiča nikdy nepoužívajte otvorený plameň.

• Počas vykonávania skúšky tesnosti nikdy nefajčite.

• Skúšku tesnosti vykonávajte vždy vonku, na dobre vetranom mieste a mimo dosahu zdrojov vznietenia, ako je benzín, otvorený oheň, iskry alebo elektrické zariadenia.

• Zariadenie sa musí pravidelne kontrolovať na únik plynu. Ak sa objaví zápach plynu, musí sa okamžite vykonať skúška tesnosti. Vykonanie skúšky tesnosti

• Pripravte mydlový roztok z mydla a vody v pomere 1:3. Mydlový roztok sa môže nanášať pomocou fľaše, štetca, fľaše s mydlom na riad alebo handry na miesta, ktoré sa majú testovať: ventil plynovej fľaše, regulátor tlaku, všetky plynové prípojky, hadicové prípojky a po celej dĺžke pripojovacej hadice.

• Pri nanášaní mydlového roztoku musí byť plynový ventil otočený do polohy "OFF". Po nanesení mydlového roztoku na celé zariadenie zapnite plynový ventil do polohy "ON".

• Ak v jednom bode dôjde k úniku, na príslušnom mieste sa objavia mydlové bubliny.8

• Ak dôjde k úniku, okamžite zatvorte plynový ventil. Utiahnite netesné konektory, otvorte plynový ventil a prekontrolujte všetky body.

• Ak sa únik po niekoľkých pokusoch nezastaví, obráťte sa na miestneho predajcu plynu alebo podobne kvalikovanú osobu. Gril v žiadnom prípade nepoužívajte, ak dochádza k úniku plynu!

MONTÁŽ UPOZORNENIE Riziko poranenia! Napriek tomu, že bolo vynaložené maximálne úsilie na odstránenie ostrých hrán z grilu, musíte so všetkými časťami zaobchádzať opatrne, aby ste sa vyhli zraneniu. Potrebné nástroje: Buď krížový skrutkovač, alebo skrutkovač s drážkou. Buď kľúč, alebo kliešte. Montáž Pred pokračovaním si kompletne prečítajte návod na použitie. Nájdite si veľký, čistý priestor, kde môžete postaviť grilovací vozík. Skontrolujte zoznam rozsahu dodávky a pozrite si obrázky montáže. Gril sa skladá z mnohých veľkých častí. Montáž si vyžaduje 2 osoby. Poznámka: Pred montážou odstráňte plastový kryt.13

• Na používanie grilu potrebujete fľašu s kvapalným plynom a vhodné regulátory tlaku plynu. Regulátory tlaku plynu by mali spĺňať aktuálnu verziu normy EN12864 a národné špecikácie (pozri ďalšie pokyny). Nastavenie

• Po zakúpení plynovej fľaše ju môžete nainštalovať do grilu.

• Skontrolujte, či je gril kompletný a či nechýbajú žiadne časti zariadenia. Ak chýbajú nejaké diely, kontaktujte zákaznícky servis.

• Na montáž ariadenia budete potrebovať vhodný skrutkovač a kľúč.

• Vyberte vhodné miesto na umiestnenie jednotky.

• Zariadenie by malo byť bezpečne umiestnené na rovnej ploche dostatočnej veľkosti.

• Uistite sa, že vstupné a výstupné regulátory sú vhodné a vhodné pre ventil plynovej fľaše a spotrebič.

• Ak sa má regulátor tlaku plynu používať vonku, uistite sa, že je chránený pred okolitým prostredím.

• Na pripojenie plynovej fľaše budete potrebovať vhodný kľúč.

• Pri pripájaní exibilnej hadice dbajte na to, aby nebola skrútená. Pripojenie plynovej fľaše

• Pri výmene plynovej fľaše sa uistite, že sa v blízkosti nenachádzajú žiadne zdroje vznietenia.

• Plynovú fľašu umiestnite na ľavú stranu grilu a nikdy nie dovnútra grilu, pretože plynová fľaša musí byť na bezpečnom mieste, mimo dosahu akýchkoľvek zdrojov tepla.

• Keď ste pripravení používať gril, pripojte regulátor tlaku plynu k plynovej fľaši a utiahnite ho.14

OBSLUHA Informácie o tom, ako šetriť energiou

• Skráťte čas otvárania krytu.

• Hneď po skončení prípravy uzavrite ventil plynovej fľaše.

• Zariadenie predhrievajte len 10-15 minút (okrem prvého použitia).

• Nezahrievajte zariadenie dlhšie, ako sa odporúča.

• Nenastavujte vyššiu teplotu zariadenia, ako je potrebné.

• Pripojte hadicu a regulátor tlaku plynu plynovej fľaše k ľavej strane zariadenia. Uistite sa, že plynová fľaša je na bezpečnom mieste a je chránená pred teplom.

• Uistite sa, že plynová fľaša je v bezpečnej polohe a mimo zdrojov tepla.

• Priemer plynovej hadice je 8-10 mm a líši sa v závislosti od použitého adaptéra. Ak máte pochybnosti, opýtajte sa miestneho predajcu plynu, ktorý adaptér a plynová hadica sú kompatibilné s plynovými fľašami dostupnými vo vašej krajine. Nikdy nepoužívajte zariadenie, ak máte akékoľvek pochybnosti o kompatibilite alebo ak si nie ste istí, či je pripojenie správne izolované. K (plniteľnej) plynovej fľaši sa môžu pripojiť len schválené plynové hadice a regulátory. Všetky komponenty by mali byť v súlade s miestnymi predpismi.

• Maximálna dĺžka hadice by mala byť 1,5 metra. POZOR Riziko popálenia! Pri zapálení grilu musí byť kryt grilu otvorený. Pri zapaľovaní grilu dbajte na to, aby vaša tvár nebola priamo nad horákom. Zapálenie grilu Horák má nasledujúci postup zapaľovania: Zapaľovanie pomocou pilotnej regulácie plynu (hlavný horák alebo hlavný horák s bočným horákom alebo hlavný horák s bočným horákom a bočným horákom):

• Ak sú všetky spínače na plynovom grile v polohe "O ", otočte ventil plynovej fľaše do polohy "On".

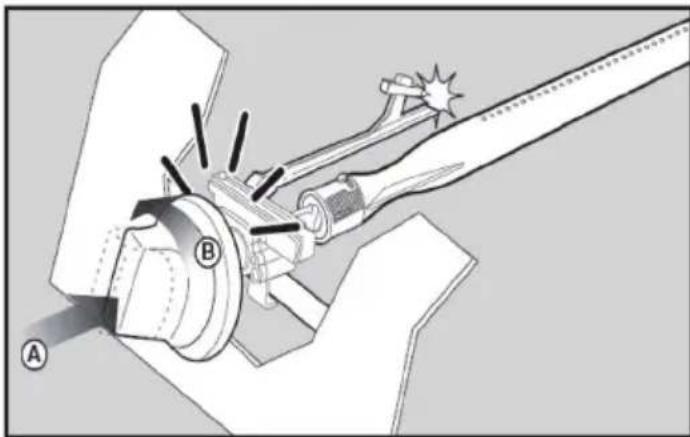

• Ak chcete vytvoriť iskru, musíte stlačiť gombík regulácie plynu (A) a podržať ho v tejto polohe 3 až 5 sekúnd, aby plyn mohol prúdiť, a potom ho otočiť proti smeru hodinových ručičiek na "HIGH" (B).

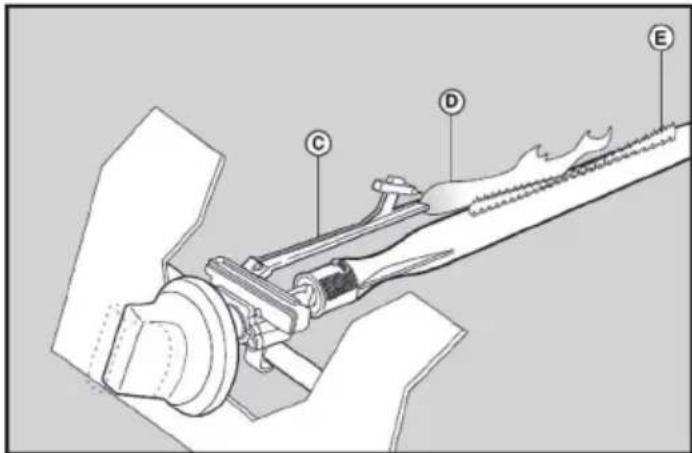

• To umožňuje prechod iskry do trubice horáka (C). Zo zapaľovača budete počuť "cvaknutie" a uvidíte oranžový plameň vychádzajúci z trubice horáka na ľavej strane horáka (D).

• Po "cvaknutí" podržte gombík regulácie plynu stlačený ešte dve sekundy, aby plyn úplne prešiel trubicou horáka (E) a zabezpečil zapálenie.

• Keď je horák zapálený, zapália sa aj susedné horáky, akonáhle je prepínač grilu otočený do polohy "HIGH".

• Pri nastavení "HIGH" by mal byť plameň horáka dlhý približne 12-20 mm a oranžová časť plameňa by mala byť minimálna.15

• Otočte gombík regulácie plynu úplne proti smeru hodinových ručičiek na minimálne nastavenie.

• Ak máte pri dodržiavaní vyššie uvedených krokov problémy so zapálením grilu, obráťte sa na zákaznícky servis alebo na miestneho predajcu plynu.

• Ak nie je možné použiť automatické zapaľovanie, odstráňte grilovací rošt a rozdeľovač tepla (horúcu platňu) a otočte spínač proti smeru hodinových ručičiek na 90°, aby ste zariadenie zapálili pomocou grilovacieho zapaľovača umiestneného 5 mm od otvoru horáka.

• Potom vložte rozdeľovač tepla a grilovací rošt späť do grilu v ochranných rukaviciach a v ohňovzdorných alebo žiaruvzdorných ochranných rukaviciach. VAROVANIE Nebezpečenstvo požiaru alebo výbuchu! Ak sa horák stále nezapáli, otočte gombík regulácie plynu do polohy "O " a počkajte dve minúty, aby sa prebytočný plyn rozptýlil, a potom sa pokúste gril zapáliť znova.16

VAROVANIE Nebezpečenstvo popálenia! Všetky čistiace a údržbové práce sa musia vykonávať, keď je gril studený a prívod plynu do plynovej fľaše je vypnutý. Zariadenie servisujte každých 90 dní, minimálne raz ročne je to povinné. Tým sa predlžuje životnosť zariadenia. Zariadenie sa dá vyčistiť s minimálnym úsilím. Uskladnenie

• Plynová fľaša sa musí skladovať vonku na dobre vetranom mieste a keď sa nepoužíva, musí byť odpojená od zariadenia.

• Uistite sa, že ste odpojili pripojenie medzi plynovou fľašou a zariadením vonku a že v blízkosti nie sú žiadne zdroje vznietenia.

• Po dlhšom skladovaní skontrolujte plynový gril pred ďalším použitím, či nedochádza k úniku plynu a upchatiu otvorov horáka.

• Dodržiavajte pokyny na čistenie, aby ste zabezpečili bezpečné používanie grilu.

• Skontrolujte, či sa pod krytom nenachádza hmyz a či nie je zanesený, ak bol gril uložený vonku. Ak sú prítomné upchávky, pred použitím ich odstráňte.

• Plynový gril skladujte na chladnom mieste.

• Po uskladnení môže byť potrebné vysušiť gril a vnútornú stranu krytu grilu, ak bol používaný.

• Chrómované tepelné police atď. by sa mali pred uskladnením potrieť olejom na varenie.

Problém Možná príčina Riešenie Horák sa pri použití zapaľovacieho systému nezapne. Plynová fľaša je prázdna. Nahraďte ju plnou plynovou fľašou. Chybný regulátor tlaku. Skontrolujte alebo vymeňte regulátor tlaku. Zablokovanie horáka. Skontrolujte alebo vymeňte regulátor tlaku. Zablokovanie plynovej dýzy alebo hadice Vyčistite horák. Elektródový vodič je uvoľnený a odpojený od elektródy alebo zapaľovacej jednotky. Opätovne pripojte kábel. Poškodená elektróda alebo vodič. Chybný spínač zapaľovania. Vymeňte elektródu alebo drôt. Horák sa nedá zapáliť zápalkou. Plynová fľaša je prázdna. Nahraďte ju plnou plynovou fľašou. Chybný regulátor tlaku. Skontrolujte alebo vymeňte regulátor tlaku. Zablokovanie horáka. Skontrolujte alebo vymeňte regulátor tlaku. Zablokovanie plynovej dýzy alebo hadice Vyčistite horák. Nízka horľavosť alebo zhasínanie plamena Plynová fľaša je príliš malá. Použite väčšiu plynovú fľašu. Zablokovanie horáka. Vyčistite horák. Zablokovanie plynovej dýzy alebo hadice Vyčistite horák. Veterné podmienky. Gril používajte na mieste chránenom pred vetrom18

Ak vo vašej krajine platia právne predpisy pre likvidáciu elektrických a elektronických zariadení, tento symbol na výrobku alebo na obale označuje, že tento výrobok sa nesmie likvidovať spolu s domovým odpadom. Namiesto toho by ste ho mali odniesť na príslušné zberné miesto na recykláciu elektrických a elektronických zariadení. Jeho likvidáciou v súlade s pravidlami chránime životné prostredie a zdravie svojich spoluobčanov pred negatívnymi dôsledkami. Podrobnejšie informácie o recyklácii tohto produktu získate od miestnej samosprávy alebo u služby likvidácie domáceho odpadu. VÝROBCA A DOVOZCA (SPOJENÉ KRÁĽOVSTVO) Výrobca: Chal-Tec GmbH, Wallstr. 16, 10179 Berlín, Nemecko Dovozca pre Veľkú Britániu: Berlin Brands Group UK Limited P.O. Box 42 272 Kensington High Street Londýn, W8 6ND Veľká Británia19
