NÁVOD NA OBSLUHU Tomahawk 3.1 S Klarstein

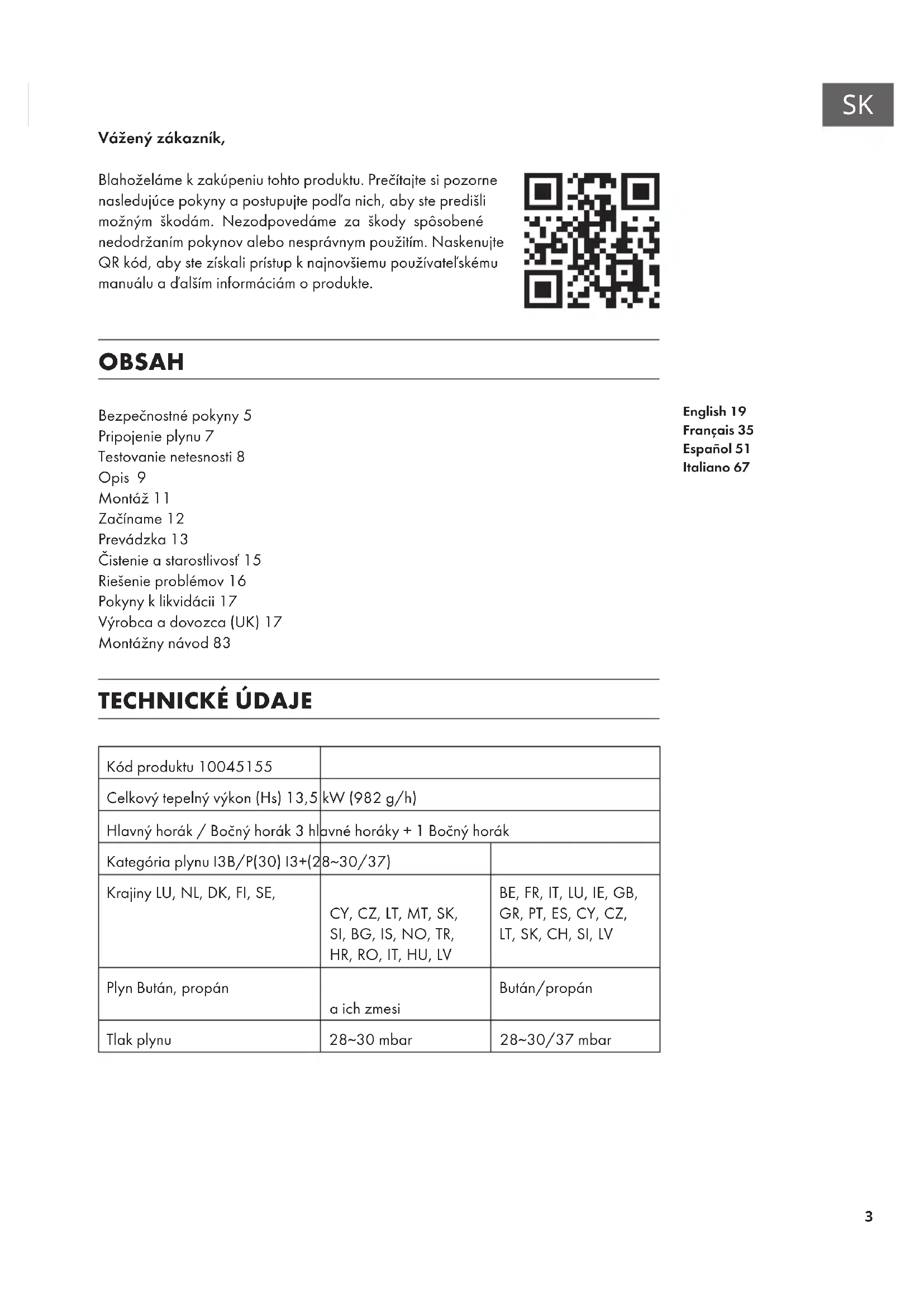

Vážený zákazník, Blahoželáme k zakúpeniu tohto produktu. Prečítajte si pozorne nasledujúce pokyny a postupujte podľa nich, aby ste predišli možným škodám. Nezodpovedáme za škody spôsobené nedodržaním pokynov alebo nesprávnym použitím. Naskenujte QR kód, aby ste získali prístup k najnovšiemu používateľskému manuálu a ďalším informáciám o produkte. OBSAH Bezpečnostné pokyny5 Pripojenie plynu7 Testovanie netesnosti8 Opis 9 Montáž11 Začíname12 Prevádzka13 Čistenie a starostlivosť15 Riešenie problémov16 Pokyny k likvidácii17 Výrobca a dovozca (UK)17 Montážny návod83 TECHNICKÉ ÚDAJE Kód produktu 10045155 Celkový tepelný výkon (Hs) 13,5 kW (982 g/h) Hlavný horák / Bočný horák 3 hlavné horáky + 1 Bočný horák Kategória plynu I3B/P(30) I3+(28~30/37) Krajiny LU, NL, DK, FI, SE, CY, CZ, LT, MT, SK, SI, BG, IS, NO, TR, HR, RO, IT, HU, LV BE, FR, IT, LU, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV Plyn Bután, propán a ich zmesi Bután/propán Tlak plynu 28~30mbar 28~30/37mbar English 19 Français 35 Español 51 Italiano 674

Názov produktu: Tomahawk 3.1 S Plynový gril pre vonkajšie použitie. Kód produktu: 10045155 PIN kód: CE2531CS-0069 Chal-Tec GmbH, Wallstr. 16, 10179 Berlín, Nemecko

• VAROVANIE: Prístupné časti môžu byť veľmi horúce. Udržujte malé deti mimo dosahu zariadenia.

• Pred použitím zariadenia si prečítajte pokyny.

• Používajte zariadenie len v dobre ventilovaných priestoroch.

• Akékoľvek úpravy jednotky môžu byť nebezpečné

• Po použití vypnite prívod plynu na plynovej fľaši. 2531-205

Pred montážou a uvedením do prevádzky si pozorne prečítajte tento návod a uschovajte ho pre budúce použitie.

• Gril je určené pre použitie vonku.

• Ľahko prístupné časti prístroja sa môžu počas používania veľmi zahriať. Udržujte malé deti mimo dosahu spotrebiča a pri manipulácii so spotrebičom používajte ochranné rukavice.

• Počas používania dbajte na to aby bol plameň v dostatočnej bezepčnej vzdialenosti od horľavých predmetov.

• Počas používania zariadenie nepremiestňujte.

• Po použití spotrebič vypnite otočením ventilu plynovej fľaše alebo regulátora tlaku plynu.

• Akákoľvek úprava zariadenia môže byť nebezpečná a môže mať za následok poškodenie majetku a / alebo zranenie osôb alebo smrť. Neupravujte zariadenie.

• Neumiestňujte plynovú fľašu pod spotrebič alebo vedľa neho.

• Plynová nádoba musí byť nainštalované v súlade s miestnymi predpismi.

• Používajte len druhy propánu a butánu uvedené v návode na obsluhu.

• Nezapaľujte plynový gril s benzínom alebo podobnými tekutinami!

• V prípade úniku plynu okamžite vypnite prívod plynu na fľaši, uhaste všetok otvorený plameň a otvorte veko grilu. Skontrolujte hadicu a všetky spoje, či neuniká plyn. Ak únik pretrváva, kontaktujte zákaznícky servis alebo miestneho predajcu plynu. Nepoužívajte otvorený plameň na kontrolu úniku plynu.

• Počas používania zariadenie neodpájajte plynové prípojky.

• Nenechávajte zariadenie počas používania bez dozoru. Pri príprave jedla buďte mimoriadne opatrní.

• Spotrebič pravidelne čistite. Dávajte pozor, aby ste počas čistenia nepoškodili citlivé súčasti spotrebiča, ako sú horáky a plynové ventily.

• Ohybnú hadicu skontrolujte aspoň raz za mesiac a po každej výmene plynovej fľaše. Ak hadica vykazuje praskliny alebo iné vážne poškodenie, vymeňte ju za hadicu podobnej dĺžky a kvality.

• Odporúča sa, aby servis zariadenia vykonal aspoň raz ročne kvalikovanou osobou. Nepokúšajte sa vykonať údržbu a opravy sami.

• Zariadenie používajte len v dobre ventilovaných priestoroch.

• Vymeňte exibilné hadice buď každé 2 roky, alebo častejšie, ak to vyžadujú národné predpisy.

• Diely zapečatené výrobcom alebo popredajným servisom nesmie používateľ spotrebiča upravovať.

• Pred každým použitím skontrolujte hadicu, či nemá praskliny, zárezy alebo odreniny. Ak je plynová hadica poškodená, gril znova nepoužívajte, kým plynovú hadicu nevymeníte.

• Výmena plynových iaš by sa mala vykonávať v bezpečnej vzdialenosti od všetkých zdrojov vznietenia, ako je oheň, cigarety, otvorený oheň atď. Pri výmene plynovej nádoby sa uistite, že je spotrebič vypnutý.

• Spotrebič sa môže používať iba s plynovými fľašami, ktoré sú uvedené v časti „Technické údaje“. Použitá plynová fľaša musí spĺňať národné predpisy.6

• Pri zapálení horáka musí byť kryt zariadenia otvorený.

• Pri používaní spotrebiča používajte ochranné rukavice a dlhé grilovacie náčinie.

• Buďte pripravení v prípade požiaru alebo nehody. Majte po ruke lekárničku a hasiaci prístroj a oboznámte sa s ich používaním.

• Napájací kábel a produkt udržiavajte mimo dosahu horúcich povrchov.

• Pri príprave jedla buďte mimoriadne opatrní.

• Neohrievajte na spotrebiči uzavreté nádoby s jedlom alebo nápojmi. Vo vnútri nádob by sa mohol vytvoriť tlak, ktorý by mohol spôsobiť výbuch a spôsobiť škodu na majetku a/alebo zranenie osôb alebo poškodenie zariadenia.

• Pri používaní zariadenia sa odporúča nosiť ochranné rukavice, najmä pri manipulácii s horúcimi komponentmi zariadenia.7

PRIPOJENIE PLYNU Plynové prepojenie medzi regulátorom tlaku plynu a grilom je možné vykonať pomocou vlnitej kovovej hadice alebo normám vyhovujúcej gumovej hadice s maximálnou dĺžkou 1,5m. Plynové grily, ktoré fungujú na skvapalnený ropný plyn (LPG), by mali byť pripojené gumovou hadicou schválenou pre daný typ plynu.

• Ak sa použije gumová hadica, je potrebné použiť univerzálnu armatúru na prívod vzduchu.

• Dva konce plynovej hadice sú pripojené ku grilu a plynovému ventilu. Nainštalujte adaptér gumovej hadice priamo na hlavné plynové potrubie bez akýchkoľvek adaptérov medzi nimi. Priemer plynovej hadice je 8-10mm a mení sa v závislosti od použitého adaptéra. Ak máte pochybnosti, opýtajte sa miestneho predajcu plynu, či adaptér a plynová hadica sú kompatibilné s plynovými fľašami dostupnými vo vašej krajine. Nikdy nepoužívajte zariadenie, ak máte akékoľvek pochybnosti o kompatibilite alebo ak si nie ste istí, či je pripojenie správne izolované.

• K (naplniteľnej) plynovej fľaši môžu byť pripojené iba schválené plynové hadice a regulátory. Všetky komponenty by mali spĺňať miestne predpisy.

• Uistite sa, že plynová hadica nie je skrútená, zauzlená alebo ohnutá inými predmetmi. Po dokončení inštalácie by sa mala vykonať detekcia úniku plynu (test tesnosti).

• Nevystavujte plynovú hadicu vysokým teplotám.

• Na plynovom grile sa odporúča vykonať každoročnú skúšku tesnosti.

• Pred každým použitím skontrolujte, či je hadica v dobrom stave. Vymeňte ju, ak vykazuje známky opotrebovania alebo ak sú viditeľné praskliny. Plynová prípojka s adaptérom typu E Plynová prípojka (Francúzsko) Ak používate gumenú hadicu, nainštalujte príslušný adaptér (pozri obrázok vyššie) priamo na hlavné plynové potrubie bez akýchkoľvek medzikusov. Keď používate plynový gril vo Francúzsku, uistite sa, že je k hlavnému plynovému vedeniu pripojený príslušný adaptér (pozri obrázok vyššie).8

• Pri každom pripojení alebo opätovnom pripojení plynovej fľaše vykonajte skúšku tesnosti.

• Nepoužívajte otvorený plameň na kontrolu úniku plynu.

• Počas skúšky tesnosti nefajčite.

• Vždy vykonávajte test tesnosti vonku, v dobre vetranom priestore a mimo zdrojov vznietenia, ako je benzín, otvorený oheň, iskry alebo elektrické zariadenia.

• Zariadenie sa musí pravidelne kontrolovať na únik plynu. Ak je cítiť zápach plynu, musí sa okamžite vykonať skúška tesnosti. Vykonanie skúšky tesnosti

• Pripravte si mydlový roztok z mydla alebo saponátu a vody v pomere 1:3. Mydlový roztok je možné naniesť pomocou fľaše, štetca, fľaše na umývanie riadu alebo handričky na testované oblasti: ventil plynovej fľaše, regulátor tlaku, všetky plynové prípojky, hadicové prípojky a po celej dĺžke pripojovacej hadice.

• Pri aplikácii roztoku musí byť plynový ventil otočený do polohy "OFF". Po nanesení mydlového roztoku na celú plochu zapnite plynový ventil do polohy „ON“.

• Ak dôjde k úniku v nejakom bode, v príslušnom bode sa objavia mydlové bubliny.

• V prípade úniku okamžite uzavrite prívod plynu. Utiahnite netesné konektory, otvorte plynový ventil a znova skontrolujte všetky body.

• Ak sa únik nezastaví ani po niekoľkých pokusoch, kontaktujte miestneho predajcu plynu alebo podobne kvalikovanú osobu. Nepoužívajte gril, ak zistíte netesnosť!9

MONTÁŽ VAROVANIE Nebezpečenstvo poranenia! Aj keď pri výrobe bola vynaložená všetka snaha aby sa zarovnali všetky ostré hrany grilu, tak s ním zaobchádzajte opatrne aby ste sa vyhli poraneniu. Potrebné nástroje: Skrutkovač Kliešte alebo kľúč. Montáž Pred pokračovaním si pozorne prečítajte pokyny v užívateľskom manuáli. Nájdite väčší voľný priestor kde môžte gril zmontovať. Prečítajte si zoznam častí a uistite sa, že sú všetky časti obsiahnuté v balení. Gril sa skladá z viacerých veľkých častí. Na zostavenie sú potrební dvaja ľudia. POZNÁMKA: Pred montážou odstráňte plastový kryt.12

• Na použitie grilu budete potrebovať plynovú nádobu a vhodný plynový regulátor. Regulátory tlaku plynu by mali zodpovedať aktuálnej verzii normy EN12864 a národným špecikáciám (pozri ďalšie pokyny). Nastavenie

• Po zakúpení vhodnej plynovej fľaše ju môžete pripojiť k zariadeniu.

• Uistite sa, že je gril kompletný a že nechýbajú žiadne časti. Ak nejaké diely chýbajú, kontaktujte náš zákaznícky servis.

• Ak montáž budete potrebovať vhodný skrutkovač a kľúč.

• Vyberte vhodné miesto na zmontovanie zariadenia.

• Spotrebič by mal byť umiestnený na rovnom povrchu dostatočnej veľkosti.

• Uistite sa, že vstupný a výstupný regulátor sú správne namontované a vhodné pre ventil a plynovú fľašu.

• Ak sa reguláto pouužíva vonku, uistite sa, že je chránený pred vonkajšími vplyvmi.

• Na pripojenie plynovej fľaše budete potrebovať vhodný kľúč.

• Pri pripájaní exibilnej hadice sa uistite, že nie je skrútená. Pripojenie plynovej fľaše

• Pri výmene plynovej fľaše sa uistite, že v blízkosti nie sú žiadne zdroje vznietenia.

• Plynovú fľašu umiestnite na ľavú stranu grilu a nie do vnútra grilu, pretože plynová fľaša musí byť v bezpečnej polohe, mimo dosahu akýchkoľvek zdrojov tepla.

• Keď ste pripravení použiť gril, pripojte regulátor tlaku plynu k plynovej fľaši a utiahnite ho.13

• Ihneď po dokončení procesu prípravy vypnite ventil plynovej fľaše.

• Gril predhrievajte cca 10-15 minút (okrem prvého použitia).

• Prístroj sústavne nepredhrievajte dlhšie, ako sa odporúča.

• Nenastavujte teplotu spotrebiča vyššiu, než je potrebné.

• Pripojte hadicu a regulátor tlaku plynu k plynovej fľaši na ľavej strane zariadenia. Uistite sa, že plynová fľaša je v bezpečnej polohe a chránená pred teplom.

• Uistite sa, že plynová fľaša je v bezpečnej polohe a mimo zdrojov tepla.

• Priemer hadice je 8-10 mm.

• Maximálne dĺžka hadice môže byť 1,5 metra. POZOR Nebezpečenstvo poranenia! Keď je gril zapálený, kryt grilu musí byť otvorený. Pri zapálení grilu sa uistite, že vaša tvár nie je priamo nad horákom. Zapaľovanie grilu Horák má nasledujúci postup zapaľovania: Zapaľovanie s: plynu (hlavný horák alebo hlavný horák s bočným horákom).

• So všetkými spínačmi plynového grilu v polohe „OFF“ otočte ventil plynovej fľaše do polohy „ON“.

• Ak chcete vytvoriť iskru, musíte stlačiť gombík regulácie plynu (A) a držať ho v tejto polohe po dobu 3-5 sekúnd, aby sa umožnil prietok plynu a potom otočiť proti smeru hodinových ručičiek na „HIGH“ (B).

• To umožňuje, aby iskra prešla do trubice horáka (C). Zo zapaľovača budete počuť praskanie a z ľavej strany horáka začne vystupovať plameň (D).

• Po zaznení „praskavého zvuku“ podržte stlačený ovládač plynu ďalšie dve sekundy, aby plyn mohol úplne pretiecť trubicou horáka (E) a zabezpečilo sa zapálenie.

• Ak je horák zapálený, susedné horáky sa zapália vtedy, keď je spínač grilu v polohe „HIGH“ (vysoký plameň).

• Ak je gombík nastavený na „HIGH“, plameň bude mať výšku 12-20mm a malo by v ňom byť veľmi malo oranžovej farby.14

• Otočte gombík ovládania plynu proti smeru hodinových ručičiek na nastavenie najnižšieho plameňa.

• Ak máte problémy so zapálením grilu pri dodržaní vyššie uvedených krokov, kontaktujte zákaznícky servis alebo miestneho predajcu plynu.

• Ak nie je možné použiť automatické zapaľovanie, vyberte rošt a rozdeľovač tepla a otočte spínač proti smeru smeru hodinových ručičiek na 90 °, aby ste zapálili spotrebič zapaľovačom umiestneným 5 mm od otvoru horáka.

• Potom vložte rozdeľovač tepla a grilovaciu mriežku späť do grilu pričom používajte tepluvzdorné ochranné rukavice. POZNÁMKA: Ak sa horák stále nezapáli, otočte ovládací gombík plynu do polohy „OFF" a počkajte 2 minúty, kým sa nespálený plyn pred opätovným zapálením odparí.15

VAROVANIE Nebezpečenstvo popálenia! Všetko čistenie a údržbu alebo čistenie by sa mali vykonávať keď je gril chladný a keď je prívod plynu vypnutý. Servis spotrebiča je nutné vykonávať každých 90 dní a minimálne raz ročne. Tým sa predlžuje životnosť spotrebiča.

• Zariadenie je možné čistiť kefou s minimálnou námahou. Uskladnenie

• Plynová fľaša sa musí skladovať vonku na dobre vetranom priestore a ak sa gril sa nepoužíva, je potrebné odpojiť ju od plynového grilu.

• Uistite sa, že ste odpojili spojenie medzi plynovou fľašou a spotrebičom vonku a že v blízkosti nie sú žiadne zdroje vznietenia.

• Po dlhšom skladovaní pred opätovným použitím plynového grilu skontrolujte, či z neho neuniká plyn a či nie sú upchaté otvory horáka.

• Postupujte podľa pokynov na čistenie, aby ste sa uistili, že používanie plynového grilu je bezpečné.

• Ak bol gril uskladnený vonku, skontrolujte, či sa vo všetkých oblastiach pod krytom nenachádza hmyz a či trysky nie sú zablokované hmyzom. Ak sú prítomné prekážky, pred použitím ich odstráňte.

• Plynový gril skladujte na chladnom mieste.

• Pri uskladnení môže byť potrebné vysušiť gril a vnútro grilovacieho krytu, ak bol použitý,

• Chrómované poličky atď. by ste mali pred uskladnením potrieť kuchynským olejom.

Problém Možná príčina Riešenie Horák sa nezapáli použitím systému zapaľovania. Plynová fľaša je prázdna. Vymeňte fľašu za plnú. Pokazený tlakový regulátor. Skontrolujte regulátor alebo ho vymeňte. Blokácia vnútri horáku. Skontrolujte regulátor alebo ho vymeňte. Blokácia vnútri dízy alebo hadice Vyčistite horák. Elektródový drôt je uvoľnený alebo odpojený od elektródy alebo zapaľovacej jednotky. Znova zapojte kábel. Elektróda alebo kábel je poškodený. Gombík zapaľovača je pokazený. Vymeňte elektródu alebo kábel. Nie je možné zapáliť horák pomocou zápalky. Plynová fľaša je prázdna. Vymeňte fľašu za plnú. Pokazený tlakový regulátor. Skontrolujte regulátor alebo ho vymeňte. Blokácia vnútri horáku. Skontrolujte regulátor alebo ho vymeňte. Blokácia vnútri dízy alebo hadice Vyčistite horák. Nízky plameň alebo spätný ráz plameňa. LP plynová nádoba je príliš malá. Použite väčšiu plynovú fľašu. Blokácia vnútri horáku. Vyčistite horák. Blokácia vnútri dízy alebo hadice Vyčistite horák. Veterné podmienky. Používajte gril na mieste chránenom pred vetrom17

Ak vo vašej krajine existujú právne predpisy týkajúce sa likvidácie elektrických a elektronických zariadení, tento symbol na výrobku alebo na obale znamená, že tento výrobok nesmie byť likvidovaný spolu s domovým odpadom. Namiesto toho ho treba odovzdať na zbernom mieste na recykláciu elektrických a elektronických zariadení. Likvidáciou tohto produktu v súlade s predpismi chránite životné prostredie a zdravie svojich blízkych pred negatívnymi dôsledkami. Informácie o recyklácii a likvidácii tohto produktu získate od miestnych úradov alebo u služby likvidácie domáceho odpadu. VÝROBCA A DOVOZCA (UK) Výrobca: Chal-Tec GmbH, WALLSTRASSE 16, 10179 Berlín, Nemecko Dôležité pre Veľkú Britániu: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street Londýn, W8 6ND United Kingdom1819
