MANUAL DE USUARIO Tomahawk 3.1 S Klarstein

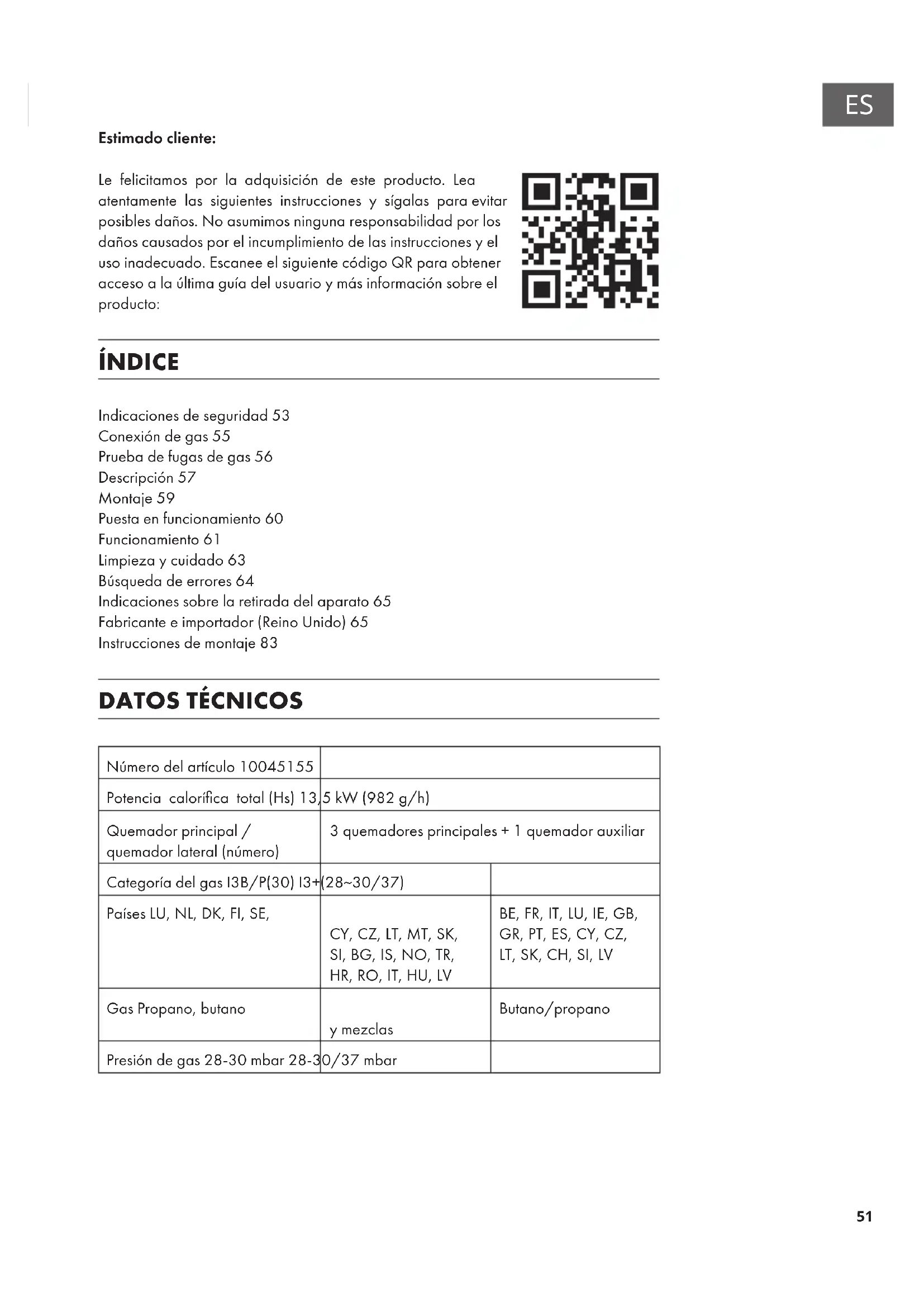

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sígalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto: ÍNDICE Indicaciones de seguridad53 Conexión de gas55 Prueba de fugas de gas56 Descripción57 Montaje59 Puesta en funcionamiento60 Funcionamiento61 Limpieza y cuidado63 Búsqueda de errores64 Indicaciones sobre la retirada del aparato65 Fabricante e importador (Reino Unido)65 Instrucciones de montaje83

Número del artículo 10045155 Potencia caloríca total (Hs) 13,5 kW (982 g/h) Quemador principal / quemador lateral (número) 3 quemadores principales + 1 quemador auxiliar Categoría del gas I3B/P(30) I3+(28~30/37) Países LU, NL, DK, FI, SE, CY, CZ, LT, MT, SK, SI, BG, IS, NO, TR, HR, RO, IT, HU, LV BE, FR, IT, LU, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV Gas Propano, butano y mezclas Butano/propano Presión de gas 28-30mbar 28-30/37mbar52

Nombre del producto: Tomahawk 3.1 S Barbacoa de gas para exteriores Número del artículo: 10045155 Código PIN: CE2531CS-0069 Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

País de destino Clase de aparato Tipo de gas y presión Tamaño del inyector

• ADVERTENCIA: Las piezas accesibles pueden estar muy calientes. Mantenga a los niños pequeños lejos del aparato.

• Lea las indicaciones antes de utilizar el aparato.

• Utilice la unidad en zonas bien ventiladas.

• Cualquier modi cación de la unidad puede ser peligrosa.

• Cierre el suministro de gas en la botella de gas después de su uso. 2531-2053

INDICACIONES DE SEGURIDAD

Lea atentamente el manual de instrucciones antes de instalar y utilizar el aparato y guárdelo para usos futuros.

• La barbacoa sólo es apta para su uso en exteriores.

• Las partes fácilmente accesibles del aparato pueden calentarse mucho durante su uso. Mantenga a los niños pequeños alejados del aparato y utilice guantes de protección al manipularlo.

• Mantenga el aparato alejado de materiales altamente inamables mientras esté en uso.

• No traslade la unidad a otro lugar mientras esté en uso.

• Apague el aparato después de utilizarlo girando la válvula de la bombona de gas o el regulador de presión de gas.

• Cualquier modicación en el aparato puede ser peligrosa y provocar daños materiales y/o personales. Por lo tanto, no modique la unidad.

• No coloque nunca la bombona de gas debajo o junto al aparato.

• La botella de gas debe instalarse de acuerdo con la normativa local.

• Utilice únicamente los tipos de gas propano y butano especicados en el manual de instrucciones.

• Nunca encienda una barbacoa de gas con gasolina o líquidos similares.

• Si se produce una fuga de gas, cierre el suministro de gas a la botella de gas, apague todas las llamas abiertas y abra la tapa del aparato. Compruebe si hay fugas de gas en la manguera y en todas las conexiones. Si la fuga persiste, póngase en contacto con el servicio posventa o con su distribuidor de gas local. No utilice nunca llamas abiertas para comprobar si hay fugas de gas en el aparato.

• No desconecte nunca la conexión de gas mientras el aparato esté en funcionamiento.

• No deje el aparato sin supervisión cuando está en marcha. Extreme las precauciones al preparar los alimentos.

• Limpie el aparato regularmente. Tenga cuidado de no dañar los componentes sensibles del aparato, como los quemadores y las válvulas de gas, durante la limpieza.

• Compruebe el tubo exible al menos una vez al mes y después de cada cambio de botella de gas. Si el tubo presenta grietas u otros daños graves, sustitúyalo por otra de longitud y calidad similares.

• Se recomienda que el aparato sea revisado al menos una vez al año por una persona cualicada para ello. No intente nunca realizar el mantenimiento usted mismo.

• Si no va a utilizar el aparato, guárdelo en un espacio bien ventilado.

• Sustituya los cables exibles cada 2 años o cuando lo exija la normativa nacional.

• Las piezas precintadas por el fabricante o el servicio posventa no deben ser cambiadas por el usuario del aparato.

• Antes de cada uso, compruebe si la manguera de gas presenta grietas, cortes u otros signos de desgaste. Si la manguera de gas está defectuosa, no vuelva a utilizar la barbacoa hasta que haya sustituido la manguera de gas.54

• El cambio de las bombonas de gas debe realizarse a una distancia segura de cualquier fuente de ignición, como fuego, cigarrillos, llamas abiertas, etc. Compruebe que el aparato está apagado al cambiar la bombona de gas.

• El aparato sólo puede utilizarse con las bombonas de gas indicadas en el apartado "Datos técnicos". Las botellas de gas utilizadas deben cumplir la normativa nacional.

• Realice una prueba de estanqueidad al gas con agua jabonosa antes de poner el aparato en funcionamiento.

• Al encender el quemador, la tapa del aparato debe estar abierta.

• Utilice guantes de cocina y utensilios largos para asar cuando utilice el aparato.

• Esté preparado en caso de incendio o accidente. Conozca la ubicación del botiquín de primeros auxilios y del extintor y familiarícese con su uso.

• Mantenga el cable de alimentación y la manguera de gas alejados de las supercies calientes del aparato.

• Extreme las precauciones al preparar los alimentos.

• No caliente recipientes de vidrio o metal cerrados en el aparato. Podría acumularse presión en el interior de los recipientes, provocando una explosión y causando daños materiales y/o personales o daños al aparato.

• Se recomienda utilizar guantes de protección al utilizar el aparato, especialmente al manipular componentes calientes del mismo.55

El conducto de conexión de gas entre el regulador de presión de gas y la barbacoa se puede realizar utilizando fuelles metálicos o una manguera de goma homologada para gas con una longitud máxima de 1,5m. Las barbacoas de gas que utilizan gas licuado de petróleo (GLP) deben conectarse utilizando una manguera de goma homologada para gas.

• Si se utiliza una manguera de goma, se requiere una conexión universal de entrada de aire.

• Conecte los dos extremos de la manguera de gas a la parrilla y a la válvula de gas respectivamente. Por favor Instale el adaptador de goma de la manguera directamente en el tubo principal de gas, sin ningún adaptador intermedio. El diámetro de la manguera de gas es de 8 - 10 mm y varía en función del adaptador utilizado. En caso de duda, pregunte a su distribuidor local de gas qué adaptador y manguera de gas son compatibles con la bombona de gas disponible en su país. No ponga nunca el aparato en funcionamiento si tiene dudas sobre su compatibilidad o si no está seguro de que la conexión está correctamente aislada.

• Sólo pueden conectarse a una bombona de gas (recargable) mangueras y reguladores de gas homologados. Todos los componentes deben cumplir la normativa local.

• Asegúrese de que la manguera de gas no esté retorcida, doblada o estrangulada por otros objetos. Una vez nalizada la instalación, debe realizarse una prueba de estanqueidad al gas (prueba de fugas).

• No exponga la manguera de gas a altas temperaturas.

• Se recomienda realizar anualmente una prueba de estanqueidad en la barbacoa de gas.

• Asegúrese de que el tubo de goma está en buenas condiciones antes de cada uso. Sustitúyalo si muestra signos de desgaste o grietas. Conexión de gas con adaptador tipo E Conexión de gas (Francia) Si se utiliza una manguera de goma, instale el adaptador correspondiente (véase la imagen de arriba) directamente en la tubería principal de gas sin ningún adaptador de por medio. Si utiliza la barbacoa de gas en Francia, asegúrese de que el adaptador correspondiente (consulte la imagen anterior) esté conectado a la tubería principal de gas.56

• Realice la prueba de estanqueidad cada vez que conecte o vuelva a conectar la bombona de gas.

• No utilice nunca una llama abierta para comprobar si hay fugas de gas.

• No fume nunca mientras realiza la prueba de estanqueidad.

• Realice siempre la prueba de estanqueidad al aire libre, en una zona bien ventilada y a una distancia segura de fuentes de ignición como gasolina, llamas abiertas, chispas o equipos eléctricos.

• El aparato debe revisarse periódicamente para detectar posibles fugas de gas. Si se percibe olor a gas, debe realizarse inmediatamente la prueba de estanqueidad. Realización de la prueba de estanqueidad

• Prepare una solución jabonosa con agua y jabón en una proporción de 1:3. La solución jabonosa puede aplicarse a las zonas que vayan a someterse a prueba con una botella, un cepillo, una botella de líquido lavavajillas o un paño: Válvula de la bombona de gas, regulador de presión, todas las conexiones de gas, conexiones de manguera y en toda la longitud de la manguera de conexión.

• La válvula de gas debe estar en la posición "OFF" cuando se aplique la solución jabonosa. Una vez aplicada la solución jabonosa por todas partes, abra la válvula de gas hasta la posición "ON".

• Si hay una fuga en algún punto, aparecerán burbujas de jabón en ese punto.

• Si hay una fuga, cierre inmediatamente la válvula de gas. Apriete los conectores con fugas, abra la válvula de gas y vuelva a comprobar todos los puntos.

• Si la fuga no puede cerrarse incluso después de varios intentos, póngase en contacto con su distribuidor local de gas o con personal cualicado similar. No utilice la barbacoa bajo ningún concepto mientras haya una fuga.57

MONTAJE ADVERTENCIA ¡Riesgo de lesiones! Aunque se ha hecho todo lo posible para eliminar los bordes a lados de la parrilla, debe manipular todas las piezas con cuidado para evitar lesiones. Herramientas necesarias: un destornillador Phillips o un destornillador de ranura. Una llave inglesa o unos alicates. Montaje Lea completamente las instrucciones de uso antes de proceder. Busca una zona amplia y limpia donde puedas colocar el carro de la barbacoa. Mira en la lista de lo que se incluye y mira las fotos de montaje. El montaje de la barbacoa incluye muchas piezas grandes. Se necesitan 2 personas para el montaje. NOTA: Retire la tapa de plástico antes del montaje.60

• Para utilizar la barbacoa, necesita una bombona de gas líquido y reguladores de presión de gas adecuados. Los reguladores de presión de gas deben cumplir la versión vigente de la norma EN12864 y las especicaciones nacionales (véanse otras instrucciones). Instalación

• Después de comprar la bombona de gas, puede instalarla en su barbacoa.

• Asegúrese de que la barbacoa está completa y de que no falta ninguna pieza del aparato. Si falta alguna pieza, póngase en contacto con el servicio de atención al cliente.

• Necesitará un destornillador y una llave inglesa adecuados para montar la unidad.

• Seleccione un lugar adecuado para colocar la unidad.

• La unidad debe colocarse rmemente sobre una supercie plana de tamaño suciente.

• Asegúrese de que los controles de entrada y salida son adecuados y apropiados para la válvula de la bombona de gas y el aparato.

• Si el regulador de presión de gas se va a utilizar al aire libre, asegúrese de que esté protegido del entorno.

• Necesitas una llave adecuada para conectar la botella de gas.

• Al conectar la manguera exible, asegúrese de que no esté retorcida. Conectar una bombona de gas

• Cuando cambie la bombona de gas, asegúrese de que no haya fuentes de ignición cerca.

• Coloque la bombona de gas en el lado izquierdo de la barbacoa y nunca dentro de la barbacoa, ya que la botella de gas debe estar en una posición segura, lejos del calor.

• Cuando esté listo para utilizar la barbacoa, conecte el regulador de presión de gas a la botella de gas y apriételo.61

FUNCIONAMIENTO Notas sobre el ahorro de energía

• Reducir el tiempo de apertura de la tapa.

• Cierre la válvula de la botella de gas en cuanto termine el proceso de preparación.

• Precaliente el aparato sólo durante 10 - 15 minutos (excepto cuando lo utilice por primera vez).

• No precaliente el aparato durante más tiempo del recomendado.

• No ajuste la temperatura del aparato por encima de lo necesario.

• Conecte el tubo y el regulador de presión de gas de la botella de gas al lado izquierdo del aparato. Asegúrese de que la bombona de gas está en una posición segura y alejada del calor.

• Asegúrate de que la bombona de gas está en una posición segura y alejada de fuentes de calor.

• El diámetro del tubo es de 8 - 10 mm.

• La longitud máxima de la manguera debe ser de 1,5 metros. ATENCIÓN ¡Peligro de lesiones! La tapa del grill debe estar abierta cuando el grill esté encendido. Cuando encienda la barbacoa, asegúrese de que su cara no está directamente encima del quemador. Encender la barbacoa. El quemador tiene el siguiente procedimiento de encendido: Encendido con mando piloto de gas (quemador principal o quemador principal con quemador lateral o quemador principal con quemador lateral y quemador lateral):

• Con todos los interruptores de la barbacoa de gas en posición "Off", gire la válvula de la bombona de gas a la posición "On".

• Para crear una chispa, debe pulsar el botón de control de gas (A) y mantenerlo en esta posición durante 3 - 5 segundos para permitir que uya el gas y, a continuación, girarlo en sentido contrario a las agujas del reloj hasta "HIGH" (B).

• Esto permite que la chispa pase al tubo del quemador (C). Oirá un "chasquido" del encendedor y verá una llama naranja que sale del tubo del quemador en el lado izquierdo del quemador (D).

• Después del "chasquido", mantenga pulsado el botón de control del gas durante otros dos segundos para permitir que el gas uya completamente a través del tubo del quemador (E) y asegurar el encendido.

• Cuando el quemador está encendido, los quemadores adyacentes también se encienden en cuanto el interruptor del grill se gira a "HIGH".

• En el ajuste "HIGH", la llama del quemador debe tener una longitud de unos 12 - 20 mm y la porción de llama naranja debe ser mínima.62

• Gire el botón de control de gas completamente en sentido contrario a las agujas del reloj para el ajuste mínimo.

• Si tiene dicultades para encender la barbacoa siguiendo los pasos anteriores, póngase en contacto con el servicio de atención al cliente o con su distribuidor de gas local.

• Si no se puede utilizar el encendido automático, retire la rejilla de la parrilla y el distribuidor de calor (placa caliente) y gire el interruptor en sentido contrario a las agujas del reloj hasta 90° para encender el aparato con un encendedor de barbacoa colocado a 5 mm del oricio del quemador.

• A continuación, vuelva a colocar el distribuidor de calor y la rejilla de la parrilla en la parrilla, utilizando guantes protectores resistentes al fuego y al calor. NOTA: Si el quemador sigue sin encenderse, gire la perilla de control de gas a la posición "Off" y espere dos minutos para permitir que el exceso de gas se disipe antes de intentar encender la parrilla nuevamente.63

ADVERTENCIA ¡Peligro de quemaduras! Todas las operaciones de limpieza y mantenimiento deben realizarse cuando la barbacoa esté fría y se haya cerrado el suministro de gas a la bombona. Revise el aparato cada 90 días; es obligatorio hacerlo al menos una vez al año. Esto prolongará la vida útil de la unidad.

• La unidad puede limpiarse con un esfuerzo mínimo. Almacenamiento

• La bombona de gas debe almacenarse al aire libre en un lugar bien ventilado y desconectarse del aparato cuando no esté en uso.

• Asegúrese de que desconecta la conexión entre la botella de gas y el aparato en el exterior y de que no hay fuentes de ignición cerca.

• Tras un largo periodo de almacenamiento, compruebe que la barbacoa de gas no presenta fugas de gas ni obstrucciones en las aberturas de los quemadores antes de volver a utilizarla.

• Siga las instrucciones de limpieza para garantizar la seguridad de uso de la barbacoa.

• Si la barbacoa se ha guardado en el exterior, compruebe que no haya insectos en las zonas situadas debajo de la cubierta y que no haya obstrucciones causadas por insectos. Si hay obstrucciones, elimínelas antes de utilizar el aparato.

• Guarde la barbacoa de gas en un lugar fresco.

• Puede ser necesario secar la parrilla y el interior de la cubierta de la parrilla después del almacenamiento si se ha utilizado una.

• Los estantes térmicos cromados, etc., deben frotarse con aceite de cocina antes de guardarlos.

• Cubra los quemadores con papel de aluminio para guardarlos, a n de evitar que entren insectos y depósitos de suciedad en su interior.64

Problema Posible causa Solución El quemador no se enciende cuando se utiliza el sistema de encendido. La bombona de gas está vacía. Sustitúyalo por una bombona de gas llena. Regulador de presión defectuoso. Compruebe o sustituya el regulador de presión. Obstrucción en el quemador. Compruebe o sustituya el regulador de presión. Obstrucción en la boquilla o tubo de gas Limpiar el quemador Cable del electrodo suelto y desconectado del electrodo o de la unidad de encendido. Vuelva a conectar el cable. Electrodo o cable dañado. Interruptor de encendido defectuoso. Sustituya el electrodo o el cable. El quemador no puede encenderse con una cerilla. La bombona de gas está vacía. Sustitúyalo por una bombona de gas llena. Regulador de presión defectuoso. Compruebe o sustituya el regulador de presión. Obstrucción en el quemador. Compruebe o sustituya el regulador de presión. Obstrucción en la boquilla o tubo de gas Limpiar el quemador Llama baja o retroceso de llama La bombona de gas es demasiado pequeña. Utilice una bombona de gas más grande. Obstrucción en el quemador. Limpiar el quemador Obstrucción en la boquilla o tubo de gas Limpiar el quemador Condiciones de viento Utiliza la barbacoa en una zona protegida del viento65

APARATO Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos. FABRICANTE E IMPORTADOR (REINO UNIDO) Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para Gran Bretaña: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom6667
