MANUALE UTENTE Tomahawk 3.1 S Klarstein

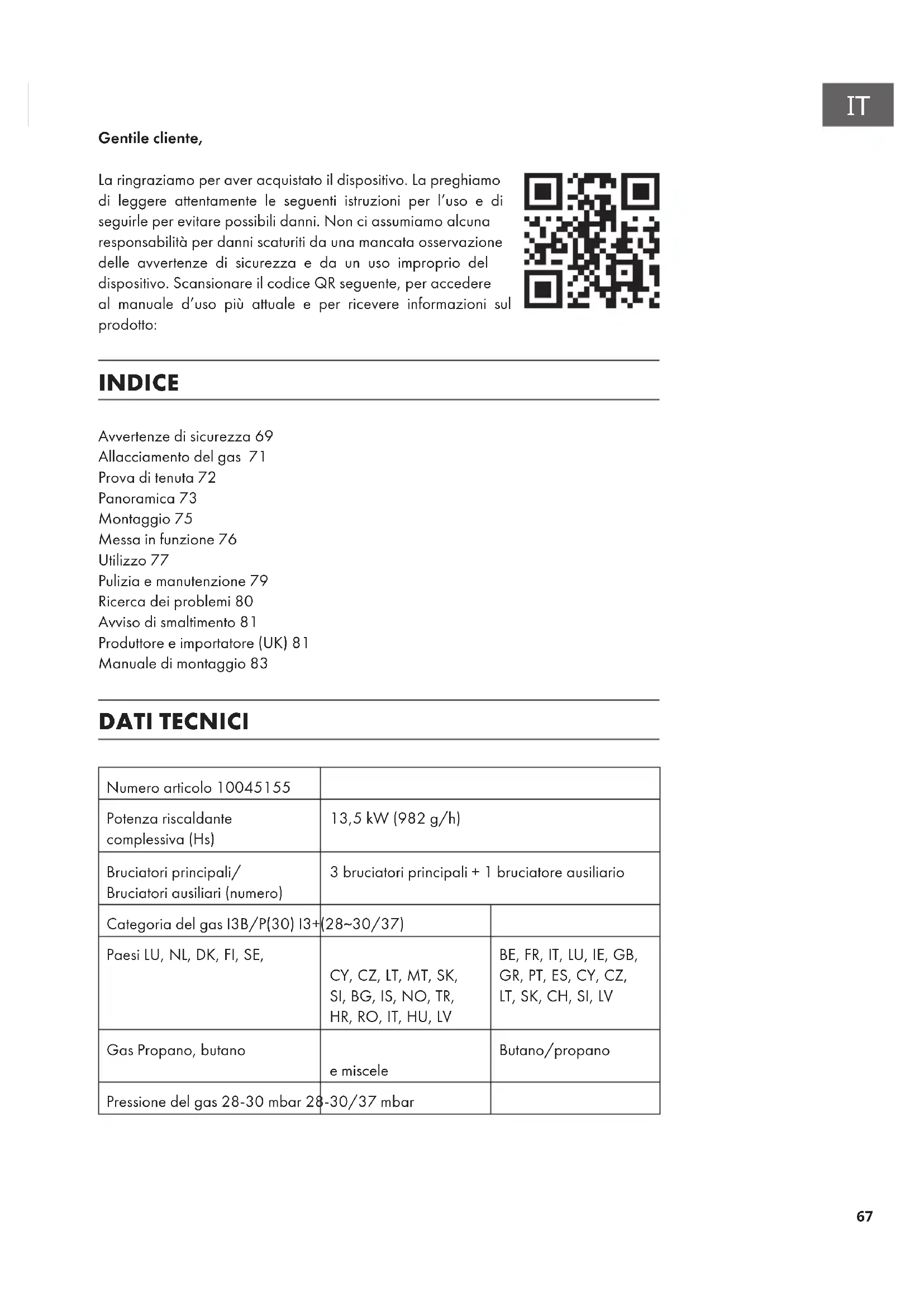

Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto: INDICE Avvertenze di sicurezza69 Allacciamento del gas 71 Prova di tenuta72 Panoramica73 Montaggio75 Messa in funzione76 Utilizzo77 Pulizia e manutenzione79 Ricerca dei problemi80 Avviso di smaltimento81 Produttore e importatore (UK)81 Manuale di montaggio83 DATI TECNICI Numero articolo 10045155 Potenza riscaldante complessiva (Hs) 13,5 kW (982 g/h) Bruciatori principali/ Bruciatori ausiliari (numero) 3 bruciatori principali + 1 bruciatore ausiliario Categoria del gas I3B/P(30) I3+(28~30/37) Paesi LU, NL, DK, FI, SE, CY, CZ, LT, MT, SK, SI, BG, IS, NO, TR, HR, RO, IT, HU, LV BE, FR, IT, LU, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV Gas Propano, butano e miscele Butano/propano Pressione del gas 28-30mbar 28-30/37mbar68

Nome del prodotto: Tomahawk 3.1 S Griglia a gas per aree all'aperto Numero articolo: 10045155 PIN-Code: CE2531CS-0069 Chal-Tec GmbH, Wallstr. 16, 10179, Berlino, Germania

• AVVERTIMENTO: i componenti accessibili possono essere estremamente caldi. Tenere lontani i bambini.

• Leggere le indicazioni prima di utilizzare il dispositivo.

• Usare il dispositivo solo in aree ben ventilate.

• Ogni tipo di modi ca al dispositivo può rappresentare un pericolo.

• Dopo l'uso, chiudere il usso di gas dalla bombola. 2531-2069

Leggere attentamente il manuale d'uso prima di montare e mettere in funzione il dispositivo e conservarlo per futuri utilizzi.

• La griglia è adatta esclusivamente all'uso esterno.

• I componenti facilmente accessibili possono diventare estremamente caldi durante l'uso del dispositivo. Tenere i bambini lontano dal dispositivo e utilizzare guanti protettivi durante l'utilizzo.

• Durante l'uso, tenere il dispositivo lontano da materiali facilmente inammabili.

• Non spostare il dispositivo mentre è in funzione.

• Dopo l'uso, spegnere il dispositivo girando la valvola della bombola o il regolatore del usso di gas.

• Ogni tipo di modica al dispositivo può rappresentare un pericolo e causare danni a cose e/o persone. Non modicare il dispositivo.

• Non posizionare assolutamente la bombola del gas sotto o accanto al dispositivo.

• La bombola del gas deve essere installata nel rispetto delle norme locali.

• Utilizzare solo le tipologie di propano e butano indicate nel manuale d'uso.

• Non accendere mai una griglia a gas con benzina o liquidi simili.

• Nel caso di una perdita di gas, chiudere il usso di gas dalla bombola, spegnere tutte le amme libere e aprire la copertura del dispositivo. Controllare se ci sono perdite sul tubo del gas e su tutti i collegamenti. Se la perdita di gas persiste, contattare il servizio di assistenza ai clienti o il fornitore di gas locale. Non utilizzare mai amme libere per controllare se ci sono perdite di gas sul dispositivo.

• Non scollegare assolutamente la bombola del gas mentre il dispositivo è in uso.

• Non lasciare il dispositivo privo di supervisione mentre è in funzione. Prestare la massima attenzione mentre si griglia.

• Pulire regolarmente il dispositivo. Durante la pulizia, assicurarsi di non danneggiare componenti delicati del dispositivo, come bruciatore e valvole del gas.

• Controllare il tubo essibile almeno una volta al mese e ogni volta che si cambia la bombola. Se il tubo presenta crepe o altri danni gravi, sostituirlo con un altro della stessa lunghezza e di qualità simile.

• Si consiglia di sottoporre il dispositivo alla manutenzione di un tecnico qualicato almeno una volta l'anno. Non cercare assolutamente di realizzare la manutenzione autonomamente.

• Posizionare il dispositivo in un'area ben ventilata.

• Sostituire tutti i condotti essibili ogni 2 anni o in base alla frequenza prevista dalle norme nazionali.

• I componenti sigillati dal produttore o dal servizio di assistenza ai clienti non possono essere modicati dall'utente.

• Prima di ogni utilizzo, controllare se il tubo del gas presenta crepe, tagli o altri segni di usura. Se il tubo del gas presenta malfunzionamenti, procedere all'uso della griglia solo dopo averlo sostituito.

• Realizzare la sostituzione della bombola del gas lontano da fonti di ignizione di ogni tipo, come fuoco, sigarette, amme libere, ecc. Assicurarsi che il dispositivo sia spento quando si cambia la bombola del gas.70

• Il dispositivo può essere utilizzato solo con le bombole del gas indicate nella sezione "Dati tecnici". Le bombole del gas utilizzate devono essere conformi alle norme nazionali.

• Prima della messa in funzione, controllare se ci sono perdite di gas utilizzando acqua e sapone.

• Quando si accende il bruciatore, la copertura del dispositivo deve essere aperta.

• Durante l'uso del dispositivo, utilizzare guanti termoresistenti e utensili da barbecue lunghi.

• Essere pronti qualora si vericassero incendi o incidenti. È fondamentale sapere dove si trovano cassetta di primo soccorso ed estintori e avere condenza con il loro utilizzo.

• Tenere il cavo di alimentazione e il tubo del gas lontano da superci bollenti.

• Prestare la massima attenzione mentre si griglia.

• Non scaldare contenitori in vetro o metallo chiusi. La pressione all'interno dei contenitori potrebbe incrementare al punto da causare un'esplosione, con il rischio di conseguenti danni a cose, persone o al dispositivo stesso.

• Si consiglia di indossare guanti protettivi quando si utilizza il dispositivo, in particolare nel caso di contatto con componenti bollenti.71

Il collegamento tra il regolatore di pressione del gas e la griglia può essere realizzato con sofetti metallici o un tubo di gomma approvato per il gas con una lunghezza massima di 1,5 m. Le griglie alimentate con gas liquido (GPL) devono essere collegate utilizzando un tubo di gomma approvato per l'uso con gas.

• Se si usa un tubo di gomma, è necessario un collegamento universale per l'ingresso dell'aria.

• Le estremità del tubo essibile vengono collegate rispettivamente alla griglia e alla valvola del gas. Si prega di installare l'adattatore del tubo di gomma direttamente al condotto principale del gas, senza adattatore intermedio. Il diametro del tubo del gas è di 8-10 mm e varia in base al tipo di adattatore utilizzato. In caso di dubbi, consultare il fornitore di gas locale per sapere quale adattatore e tubo del gas siano compatibili con le bombole del gas disponibili nel Paese di utilizzo. Non avviare il dispositivo in caso di dubbi sulla compatibilità o se non si è certi del corretto isolamento del collegamento.

• Possono essere collegati alla bombola del gas (ricaricabile) solo tubi del gas e regolatori autorizzati. Tutti i componenti devono essere conformi alle normative locali.

• Assicurarsi che il tubo del gas non sia attorcigliato, piegato eccessivamente o schiacciato da altri oggetti. Al termine dell'installazione è necessario realizzare una verica per eventuali perdite di gas.

• Non esporre il tubo del gas ad alte temperature.

• Si consiglia di realizzare una volta l'anno un controllo per vericare la tenuta ermetica della griglia a gas.

• Prima di ogni utilizzo, assicurarsi che il tubo del gas sia in buono stato. Se ci sono crepe o segni di usura, sostituirlo. Allacciamento del gas con adattatore tipo E Allacciamento del gas (Francia) Se si usa un tubo di gomma, si prega di installare l'adattatore corretto (v. immagine sopra) direttamente al condotto principale del gas, senza adattatore intermedio. Se la griglia a gas viene utilizzata in Francia, si prega di assicurarsi che l'adattatore in questione (v. immagine sopra) sia collegato al condotto principale del gas.72

• Realizzare la verica di eventuali perdite ogni volta che si collega o si ricollega la bombola del gas.

• Non utilizzare assolutamente amme libere per controllare se ci sono perdite di gas.

• Non fumare mentre si realizza la prova di tenuta.

• Realizzare sempre la verica all'aperto, in un'area ben ventilata e a distanza di sicurezza da fonti d'ignizione, come benzina, amme libere, scintille o dispositivi elettrici.

• Questo dispositivo deve essere sottoposto regolarmente alla verica per eventuali perdite di gas. Se si nota odore di gas, realizzare immediatamente la verica. Realizzare la prova di tenuta

• Mischiare acqua e sapone in un rapporto di 1:3. La soluzione può essere applicata con una bottiglia, una spugna, un acone per detersivo o un panno sui seguenti punti: valvola della bombola del gas, regolatore di pressione, tutti i collegamenti del gas, collegamenti del tubo e su tutta la lunghezza del tubo di collegamento.

• Mentre si applica la soluzione, la valvola del gas deve trovarsi in posizione "OFF". Non appena è stata applicata ovunque, posizionare la valvola su "ON".

• Se dovesse esserci una perdita, nel punto in questione si formeranno delle bolle.

• In caso di perdite, chiudere immediatamente la valvola del gas. Stringere i connettori che non tengono, aprire la valvola del gas e controllare nuovamente il punto interessato.

• Se non è possibile risolvere la perdita anche dopo diversi tentativi, rivolgersi al fornitore di gas o a una persona con qualica equivalente. Non utilizzare assolutamente la griglia nché ci sono perdite.73

MONTAGGIO AVVERTIMENTO Pericolo di lesioni! Nonostante il massimo impegno impiegato per rimuovere bordi taglienti dalla griglia, maneggiare con attenzione i componenti per evitare lesioni. Utensili necessari: un cacciavite a croce o a taglio. Una chiave inglese o una pinza. Montaggio Leggere tutto il manuale d'uso prima di procedere. Cercare un'area spaziosa e pulita dove montare la griglia. Controllare la lista del volume di consegna e consultare le immagini per il montaggio. Il montaggio della griglia prevede diversi componenti di grandi dimensioni. Per il montaggio sono dunque necessarie 2 persone. NOTA: togliere i tappi di plastica prima del montaggio.76

• Per utilizzare la griglia sono necessari regolatori di pressione adatti e una bombola di gas liquido. I regolatori di pressione del gas devono essere conformi alla versione attuale della norma EN12864 e ai regolamenti nazionali vigenti (v. ulteriori guide sul tema). Posizionamento

• Dopo aver acquistato la bombola del gas, è possibile installarla.

• Assicurarsi che la griglia sia completa e che non manchino componenti. Se dovessero mancare componenti, rivolgersi al servizio di assistenza ai clienti.

• Per montare il dispositivo sono necessari un cacciavite e una chiave inglese adatti.

• Scegliere un luogo adatto al posizionamento del dispositivo.

• Il dispositivo deve essere posizionato su una supercie piana e sufcientemente grande.

• Assicurarsi che i regolatori di ingresso e uscita e per la valvola del gas e il dispositivo siano adatti.

• Se si utilizza il regolatore del gas all'aperto, assicurarsi che sia protetto dagli inussi climatici.

• Per collegare la bombola del gas è necessaria una chiave adatta.

• Quando si collega il tubo essibile, assicurarsi che non sia attorcigliato. Collegare una bombola del gas

• Quando si cambia la bombola del gas, assicurarsi che non ci siano fonti d'ignizione nelle vicinanze.

• Mettere la bombola del gas sul lato sinistro della griglia e in nessun caso all'interno, dato che la bombola deve trovarsi in una posizione sicura, lontano dal calore.

• Se si desidera utilizzare la griglia, montare il regolatore del gas sulla bombola e stringerlo saldamente.77

UTILIZZO Indicazioni per il risparmio energetico

• Aprire la copertura il meno possibile.

• Chiudere la valvola della bombola del gas non appena si è nito di grigliare.

• Riscaldare il dispositivo per solo 10-15 minuti prima di utilizzarlo (tranne che al primo utilizzo).

• Non scaldare il dispositivo più a lungo di quanto indicato.

• Non impostare una temperatura più elevata del necessario.

• Collegare tubo e regolatore della bombola del gas sul lato sinistro del dispositivo. Assicurarsi che la bombola del gas sia in una posizione sicura e tenerla lontano dal calore.

• Assicurarsi che la bombola del gas sia in una posizione sicura e a distanza di sicurezza da fonti calore.

• Il diametro del tubo essibile è di 8-10 mm.

• La lunghezza massima del tubo essibile è di 1,5 metri. ATTENZIONE Pericolo di lesioni! Quando si accende la griglia, la copertura deve essere aperta. Assicurarsi che il viso non si trovi direttamente sopra il bruciatore quando si accende la griglia. Accendere la griglia Il bruciatore presenta la seguente procedura di accensione: Accensione con regolazione del gas di controllo (bruciatore principale o bruciatore principale con bruciatore laterale o bruciatore principale con bruciatore laterale e bruciatore laterale):

• Quando tutti gli interruttori sulla griglia sono in posizione "Off", girare la valvola della bombola del gas su "On".

• Per generare una scintilla, tenere premuta la manopola di controllo del gas (A) in questa posizione per 3-5 secondi, in modo da permettere al gas di uire e girarla poi in senso orario su "HIGH" (B).

• La scintilla passa così nel tubo del bruciatore (C). Si sentirà un clic dal dispositivo di ignizione e dal tubo sul lato sinistro del bruciatore (D) uscirà una amma arancione.

• Dopo aver sentito il clic, tenere premuto il regolatore del gas per altri due secondi, in modo che il gas possa uire completamente nel tubo del bruciatore (E) e garantire l'accensione.

• Quando il bruciatore è acceso e l'interruttore della griglia viene posizionato su "HIGH", si accendono anche i bruciatori adiacenti.

• Se si imposta "HIGH", la amma del bruciatore dovrebbe essere lunga circa 12-20 mm e la porzione arancione della amma dovrebbe essere minima.78

• Per l'impostazione minima, girare completamente la manopola di controllo del gas in senso antiorario.

• Se dovessero esserci difcoltà nell'accensione seguendo i passaggi descritti in precedenza, contattare il servizio di assistenza ai clienti o il fornitore di gas locale.

• Se non è possibile utilizzare l'accensione automatica, rimuovere la griglia del barbecue e il diffusore di calore (piastra riscaldante) e girare l'interruttore in senso antiorario di 90° per accendere il dispositivo con un accendino, tenendolo a 5 mm di distanza dal foro del bruciatore.

• Riposizionare poi il diffusore di calore e la griglia con appositi guanti resistenti a fuoco e calore. NOTA: se ancora non è possibile accendere il bruciatore, girare la manopola di controllo del gas su "Off" e attendere due minuti prima di provare nuovamente con l'accensione, in modo che il gas in eccesso possa dissiparsi,79

PULIZIA E MANUTENZIONE

AVVERTIMENTO Pericolo di ustioni! Ogni intervento di pulizia e manutenzione deve essere realizzato quando la griglia è fredda e il usso di gas dalla bombola è chiuso. Eseguire la manutenzione idealmente ogni 90 giorni, ma almeno una volta l'anno. In questo modo è possibile estendere la vita utile del dispositivo.

• Il dispositivo può essere pulito con facilità. Stoccaggio

• La bombola del gas deve essere conservata all'aperto, in un'area ben ventilata e deve essere scollegata dal dispositivo quando questo non è in uso.

• Assicurarsi di scollegare la bombola dal dispositivo e che non ci siano fonti d'ignizione nelle vicinanze.

• Dopo lunghi periodi di non utilizzo, controllare se ci sono perdite di gas o ostruzioni nelle aperture del bruciatore prima di procedere all'uso.

• Rispettare le indicazioni per la pulizia, in modo da garantire un utilizzo sicuro del dispositivo.

• Se la griglia viene tenuta all'aperto, controllare sotto la copertura se ci sono insetti o ostruzioni dovute agli insetti. Se ci sono ostruzioni, rimuoverle prima di procedere all'uso.

• Conservare la griglia in un luogo fresco.

• Potrebbe essere necessario asciugare la griglia e l'interno della copertura dopo lunghe fasi di stoccaggio.

• Prima dello stoccaggio, stro nare le super ci riscaldanti cromate, ecc. con un po' d'olio da cucina.

• Durante lo stoccaggio, coprire i bruciatori con carta stagnola per evitare che penetrino insetti o si accumuli sporco all'interno.80

Problema Possibile causa Soluzione Il bruciatore non si accende utilizzando il sistema d'ignizione. La bombola del gas è vuota. Sostituirla con una bombola piena. Regolatore di pressione guasto. Controllare o sostituire il regolatore di pressione. Bruciatore otturato. Controllare o sostituire il regolatore di pressione. Ostruzione nel tubo o nell'ugello del gas. Pulire il bruciatore. Cavo allentato dell'elettrodo e scollegato dall'elettrodo o dall'unità d'ignizione. Ricollegare il cavo. Danni a elettrodo o cavo. Interruttore d'ignizione guasto. Sostituire elettrodo o cavo. Non è possibile accendere il bruciatore con un ammifero. La bombola del gas è vuota. Sostituirla con una bombola piena. Regolatore di pressione guasto. Controllare o sostituire il regolatore di pressione. Bruciatore otturato. Controllare o sostituire il regolatore di pressione. Ostruzione nel tubo o nell'ugello del gas. Pulire il bruciatore. Fiamma bassa o ritorno di amma. La bombola del gas è troppo piccola. Utilizzare una bombola del gas più grande. Bruciatore otturato. Pulire il bruciatore. Ostruzione nel tubo o nell'ugello del gas. Pulire il bruciatore. Vento. Utilizzare la griglia in un'area protetta dal vento.81

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i riuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l’amministrazione locale oppure il servizio di gestione dei riuti domestici. PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom8283
