NÁVOD NA OBSLUHU POWDP20100 PowerPlus

8.1 Lithium-ionotové akumulátory (6)....7

8.1 Lithium-ionotové akumulátory (6)

8.5 Nastavenie rýchlosti....8

8.6 Termoplastická mäkká rukovät'......8

9 PREVÁDZKA 8

9.1.1 Indikácie pre nabíjanie (obr. 1)....8

9.2 Indikátor nabitia akumulátora (obr. 1a)....9

9.3 Vloženie a vybratie batérie (obr. 2)....9

9.4 Spona na opasok (obr. 3)....9

POWERPLUS HIGH QUALITY TOOLS

POWDP20100 SK

9.5 Skrutky 10
9.6 Výmena korunky (obr. 4)....10
9.6.1 Vloženie korunky 10
9.6.2 Odstránenie korunky....10
9.7 Spínač (7) 10
9.7.1 Zámok vypínača (obr. 5)....10
9.7.2 Smer otáčania (obr. 6)....10
9.7.2.1 Otáčanie v smere hodinových ručičiek:....10
9.7.2.2 Otáčanie proti smeru hodinových ručičiek:....10
9.7.3 Menitel'ná rýchlost'....10
9.8 Úprava nastavenia rýchlosti 11
9.9 Svetlo LED (obr. 7)....11
10 ČISTENIE A ÚDRŽBA 11
10.1 Čistenie .... 11
10.2 Údržba 11
11 TECHNICKÉ ÚDAJE....11
12 HLUK 12
13 ZÁRUKA....12
14 ŽIVOTNÉ PROSTREDIE....13
15 VYHLÁSENIE O ZHODE 13

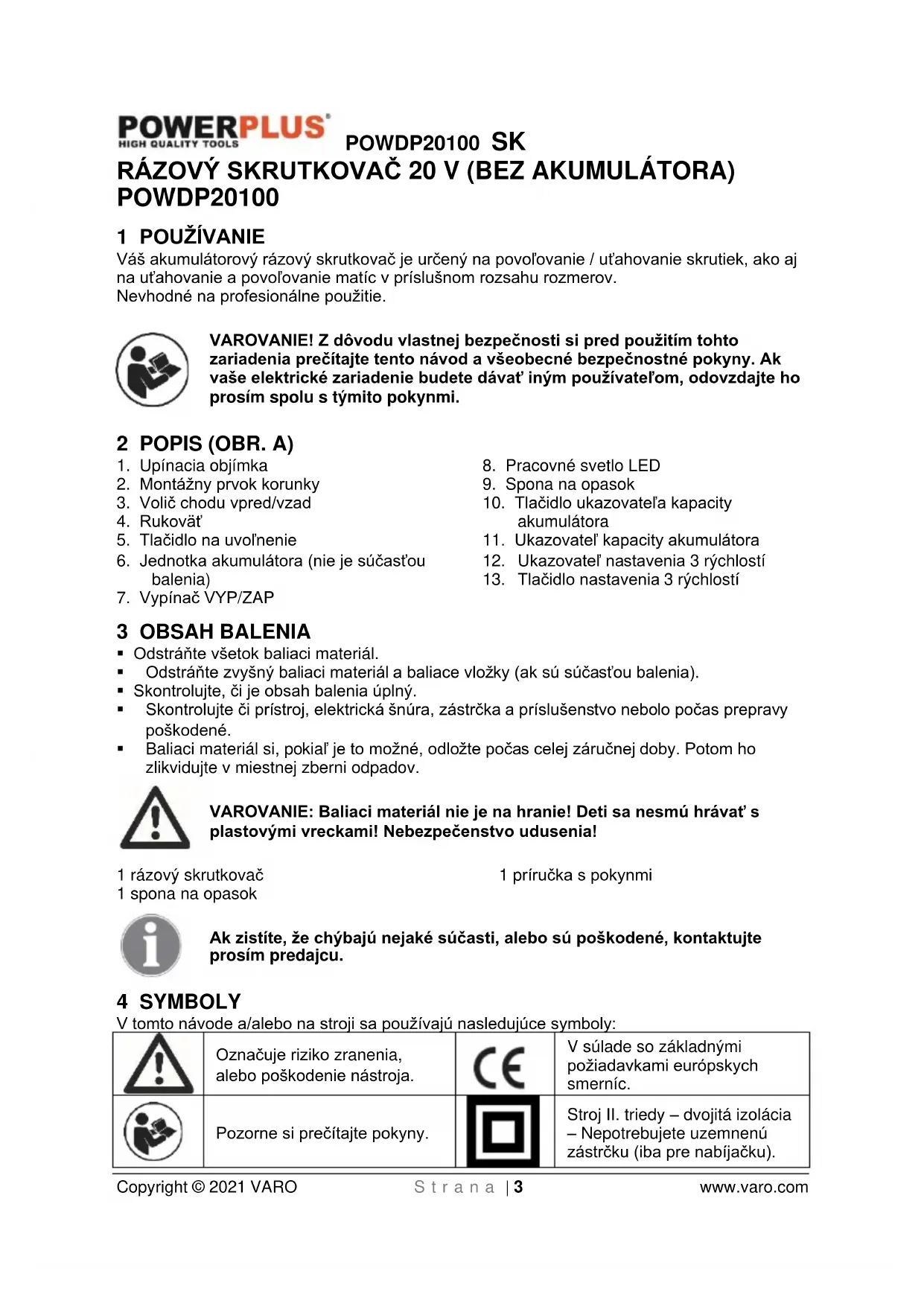

RÁZOVÝ SKRUTKOVAČ 20 V (BEZ AKUMULÁTORA) POWDP20100

1 POUŽÍVANIE

Váš akumulátorový rázový skrutkovač je určený na povoľovanie / ut'ahovanie skrutiek, ako aj na ut'ahovanie a povoľovanie matíc v príslušnom rozsahu rozmerov.

Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Upínacia objímka

2. Montážny prvok korunky

3. Volič chodu vpred/vzad

4. Rukovät'

5. Tlačidlo na uvol'nenie

6. Jednotka akumulátora (nie je súčast'ou balenia)

7. Vypínač VYP/ZAP

8. Pracovné svetlo LED

9. Spona na opasok

10. Tlačidlo ukazovatel'a kapacity akumulátora

11. Ukazovatel' kapacity akumulátora

12. Ukazovatel' nastavenia 3 rýchlostí

13. Tlačidlo nastavenia 3 rýchlostí

3 OBSAH BALENIA

- Odstráňte všetok baliaci materiál.

- Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

- Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

- Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!

1 rázový skrutkovač

1 príručka s pokynmi

1 spona na opasok

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Označuje riziko zranenia, alebo poškodenie nástroja.		V súlade so základnými požiadavkami európskych smerníc.
	Pozorne si prečítajte pokyny.		Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku (iba pre nabíjačku).
	Okolitá teplota max. 40 °C (iba pre batériu).		Nabíjačku ani akumulátorovú batériu nevystavujte vode.
	Batériu a nabíjačku používajte iba zatvorených miestnostiach.		Akumulátorovú batériu ani nabíjačku nespal'ujte.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálít' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
• Vidlice elektrického náradia musia zodpovedať siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
  Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia bud'te vždy ostražitý, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, nekízavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.

POWDP20100 SK

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klůče a iné nástroje. Klůč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nosť elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste volné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Volné odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit' nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravit.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnost' elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
  Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Používanie nástroja s akumulátorom a starostlivost' oň

• Dobíjajte akumulátor iba pomocou nabíjačky odporúčanej výrobcom. Nabíjačka vhodná pre jeden druh jednotky akumulátora môže viest' k riziku požiaru pri použití s inou jednotkou akumulátora.
• Napájané nástroje používajte iba s uvedenými jednotkami akumulátora. Použitie akýchkol'vek iných jednotiek akumulátora môže viest' k riziku zranenia a požiaru.
• Ak jednotku akumulátora nepoužívate, udržiavajte ju v dostatočnej vzdialenosti od iných kovových predmetov, ako sú sponky na papier, mince, klůče, klince, skrutky alebo iné drobné kovové predmety schopné vedenia prúdu. Ak dôjde k skratu medzi svorkami akumulátora, môže to spôsobit popáleniny alebo požiar.
• Ak je akumulátor poškodený, môže z neho vytekať tekutina. Vyhnite sa kontaktu s ňou. Ak dôjde k náhodnému kontaktu s tekutinou, opláchnite zasiahnuté miesto vodou. Ak sa tekutina dostane do očí, vyhl’adajte aj lekársku pomoc. Tekutina vytekajúca z akumulátora môže spôsobit podráždenie alebo popáleniny.

POWDP20100 SK

• Nepoužívajte nástroj ani jednotku akumulátora, ak je poškodená alebo bola upravená. Poškodené alebo upravené jednotky akumulátora sa môžu správať nepredvídateľne, čo môže viest’ k požiaru, explózii alebo riziku zranenia.
• Nevystavujte jednotku akumulátora ani nástroj ohňu ani nadmerným teplotám. Vystavenie ohňu alebo teplotám presahujúcim 130 °C môže viest' k explózii.
• Dodržiavajte všetky pokyny týkajúce sa nabíjania a nenabíjajte jednotku akumulátora ani nástroj pri teplotách mimo rozsah uvedený v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo uvedený rozsah môže spôsobit' poškodenie akumulátora a zvýšit' riziko požiaru.

5.6 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 ĎALŠIE BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA VŘTAČIEK

• Pri vykonávaní práce na miestach, kde by rezný nástroj mohol príst do kontaktu so skrytým káblom, držte elektrický nástroj za izolovanú rukovát. Neizolované kovové diely nástroja môžu byť pod napätím, ak dôjde ku kontaktu so „živým“ vodičom, a operátor môže utrpiet úraz elektrickým prúdom.
• Veľkost' skutočného krútiaceho momentu sa môže lišiť v závislosti od čistoty a stavu závitov a d'alších činitel'ov. Pri ut'ahovaní chúlostivých súčastí skontrolujte pomocou mechanického momentového klúča skutočný krútiaci moment aplikovaný na upevňovací prvok.
• Nálepky a firemné štítky ponechajte na nástroji. Sú na nich uvedené dôležité bezpečnostné informácie.
• Vyhýbajte sa náhodnému spusteniu nástroja. Pripravte sa začat' pracovat' pred zapnutím nástroja.
  Nástroj nepoložte, až kým sa úplne nezastaví. Pohyblivé diely sa môžu zachytit' o povrch a nástroj sa môže stat' neovládateľný.
• Ručné elektrické náradie pri používaní pevne držte oboma rukami na odolanie rozbehovému momentu.
  Nástroj nenechávajte bez dozoru, keď je pripojený akumulátor. Pred odchodom nástroj vypnite a vyberte akumulátor.
  Nabíjačka sa počas používania zohrieva. Nabíjačka sa môže zohriat na nebezpečné úrovne a vytvorit nebezpečenstvo požiaru, ak nebude dostatočne vetraná, v dôsledku elektrickej poruchy alebo ak sa používa v horúcom prostredí. Nabíjačku neumiestňujte na horľavý povrch. Vetracie otvory na nabíjačke neblokujte. Nabíjačku v žiadnom prípade neumiestňujte na koberce alebo handry; sú nielen horľavé, ale pod nabíjačkou tiež blokujú vetracie otvory. Nabíjačku umiestnite na stabilný, pevný nehorľavý povrch (ako napríklad stabilný kovový pracovný stôl alebo betónová podlaha) minimálne 30 cm od všetkých horľavých predmetov, ako napríklad záclony alebo steny. Na pracovisku by ste mali mat’hasiaci prístroj a detektor dymu. Nabíjačku a akumulátor počas nabíjania často sledujte.
  ■ Tento výrobok nie je hračka. Uchovávajte ho mimo dosahu detí.
• Výstrahy, bezpečnostné opatrenia a pokyny opísané v tomto návode na použitie nemožno aplikovať na všetky možné podmienky a situácie, ktoré sa môžu vyskytnúť. Operátor musí vediet, že zdravý úsudok a opatrnosť sú činitele, ktoré do tohto výrobku nemožno vložit, ale musí ich mať operátor.

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY

Používajte iba akumulátory a nabíjačky, ktoré sú použitel'né pre toto zariadenie.

7.1 Batérie

• Nikdy neotvárajte zo žiadneho dôvodu.
• Neskladujte na miestach, kde môže teplota prekročit' 40 °C.
• Nabíjajte len pri okolitej teplote v rozsahu od 4 °C do 40 °C.
• Batérie skladujte na chladnom a suchom mieste (5 °C - 20 °C). Batérie nikdy neskladujte vo vybitom stave.

- Pre lítium-iónové batérie je lepšie pravidelne ich vybit' a nabit' (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40% kapac

- Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobit' prasknutie alebo požiar.

- Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodit' tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobit' výbuch alebo intenzívne horenie.

- V extrémnych podmienkach môže dôjst' k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne:

– Kvapalinu opatrne poutierajte handričkou.

–V prípade kontaktu s kožou alebo očami sa riad'te týmito pokynmi:

√ V prípade kontaktu s očami, vyplachujte vel'kým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.

Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespal'ujte.

7.2 Nabíjačky

• Nikdy nenabíjajte nedobíjateľné batérie.
• Poškodené káble okamžite vymeňte.
  ■ Nevystavujte vode.
  ■ Nabíjačku neotvárajte.
• Do nabíjačky nepichajte.
  Nabíjačka je určená len na použitie vo vnútri.

8 PRVKY

Výhody lítium-iónových batérií:

• Lítium-iónové batérie majú vyšší pomer kapacity/hmotnosti (viac energie na menej t'ažšiu, kompaktnejšiu batériu),
• bez pamäťového efektu (strata kapacity po niekol’kých cykloch nabitia/vybitia) ako iné typy batérií (Ni-Cd, Ni-MeH atd.),

- obmedzené samovybíjanie (pozri tiež kapitolu: Skladovanie).

8.2 Gombík prepínania chodu vpred/vzad (vol'ba smeru rotácie doprava/dol'ava) (3) Váš nástroj má gombík prepínania chodu vpred/vzad nad hlavným vypínačom.

UPOZORNENIE: Aby ste predišli poškodeniu prevodovky, vždy nechajte skľučovadlo úplne zastaviť a až potom meňte smer rotácie alebo zvol’te inú rýchlost’ (vysokú-nízku). Ak chcete pohyb zastaviť, pustite vypínač spustenia.

8.3 Menitel'ná rýchlost'

Váš nástroj je vybavená regulátorom rýchlosti. Rýchlost' rotácie a točivý/ut'ahovací moment sa bude zvyšovať/znižovať v závislosti od tlaku vyvíjanom na vypínač.

8.4 Pracovné svetlo LED (8)

Nástroj je vybavený 3 svetlami LED umiestnenými v jeho prednej časti.

8.5 Nastavenie rýchlostí

Tento nástroj je vybavený tlačidlom umožňujúcim upravit' rýchlost' a krútiaci moment. Pomocou tlačidla nastavenia rýchlosti (13) môžete vybrat' 3 rozsahy.

8.6 Termoplastická mäkká rukovät'

Váš nástroj je vybavená termoplastickou gumovou mäkkou rukovätou a ochrannými čast'ami. TPR (termoplastická guma) je elastická, tlmí nárazy a nepoškodzuje životné prostredie (je recyklovateľná).

9 PREVÁDZKA

Batéria pre toto náradie má kvôli prevencii problémom len nízky stupeň nabitia, preto ju pred prvým použitím budete musieť nabit'.

Poznámka: Batérie nedosiahnu plnú kapacitu pri prvom nabíjaní. Úplne nabitie batérie sa dosiahne až po niekol'kých cykloch. Batéria by sa mala nabíjat' iba vo vnútri.

Batéria sa po normálnom používaní musí nabíjať na plnú kapacitu približne 1 hodinu.

Nabíjačku neumiestňujte na príliš horúce alebo studené miesto. Najlepšie je pri normálnej izbovej teplote. Ked sa batéria úplne nabije, odpojte nabíjačku od napájacieho zdroja a akumulátorovú batériu z nabíjačky vyberte.

Poznámka:

1. Akumulátorovú batériu nechajte pred nabíjaním úplne vychladnút.
2. Akumulátorovú batériu pred nabíjaním skontrolujte. Ak je akumulátorová batéria popraskaná alebo tečie, nenabíjajte ju.

9.1.1 Indikácie pre nabíjanie (obr. 1)

Nabíjačku pripojte k elektrickej zásuvke:

• Svieti zelená kontrolka: pripravené na nabíjanie.
  ■ Bliká červená kontrolka: nabíja sa.
  ■ Svieti zelená kontrolka: nabíjanie je dokončené.
• Svieti zelená aj červená kontrolka: akumulátor alebo nabíjačka sú poškodené.

POWDP20100 SK

Poznámka: Ak batéria riadne nepasuje, odpojte ju a podl’a tabul’ky špecifikácii skontrolujte, či máte správny model pre túto nabíjačku. Nenabíjajte žiadnu inú akumulátorovú batériu ani akumulátorovú batériu, ktorá riadne nepasuje do nabíjačky.

1. Nabíjačku a akumulátor počas pripojenia často sledujte.
2. Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.
3. Pred použitím nechajte akumulátor úplne vychladnút'.
4. Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.

POZNÁMKA: Ak je batéria po nepretržitom používaní v nástroji horúca, nechajte ju pred nabíjaním vychladnút' na izbovú teplotu. Predlíži sa tým životnosť vašich batérií.

POZNÁMKA: Akumulátorovú batériu vyberte rukou zo stojana nabíjačky, a to tak, že stlačíte uvolňovacie tlačidlo batérie a súčasne budete akumulátorovú batériu vyt'ahovat'.

9.2 Indikátor nabitia akumulátora (obr. 1a)

Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (10). Pred použitím zariadenia stlačte spúšť vypínača a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovať.

Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora:

svietia 3 kontrolky LED: akumulátor je plne nabitý.

svietia 2 kontrolky LED: akumulátor je nabitý na 60 %.

svieti 1 kontrolka LED: akumulátor je takmer vybitý.

9.3 Vloženie a vybratie batérie (obr. 2)

VAROVANIE: Pred vykonávaním akýchkol'vek úprav zabezpečte, aby bola vrtačka vypnutá a volič rotácie bol v stredovej polohe.

Nástroj držte v jednej ruke a druhou rukou držte akumulátor (6).
Vkladanie: Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvolňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený.
- Vyberanie: Zatlačte na uvolňovaciu západku na akumulátore a súčasne ho vytiahnite von.

9.4 Spona na opasok (obr. 3)

- Spona na opasok (9) je užitočná, ak chcete nástroj dočasne zavesit'.

VAROVANIE: Ak chcete znížit' riziko vážneho zranenia osôb, vypnite nástroj a odpojte jednotku akumulátora, než začnete vykonávat' akékol'vek úpravy nastavenia alebo odstraňovat'/inštalovat' príslušenstvo či nástavce.

VAROVANIE: Ak chcete znížit' riziko vážneho zranenia osôb, NEVEŠAJTE nástroj nad hlavu osôb ani nevešajte predmety na hák na opasku. Vešajte sponu na opasok iba na príslušný pracovný opasok.

VAROVANIE: Ak chcete znížit' riziko vážneho zranenia osób, uistite sa, že je skrutka pridržiavajúca hák na opasok bezpečne dotiahnutá.

POWDP20100 SK

- Pri pripevňovaní alebo výmene spony na opasok (9) používajte iba priloženú skrutku. Nezabudnite skrutku bezpečne dotiahnut'. Sponu na opasok je možné pripevnit' na obe strany nástroja pomocou poskytnutej skrutky, čo je výhodné pre pravákov aj l'avákov. Ak sponu vôbec nevyužijete, môžete ju z nástroja odstránit'.

- Ak chcete hák na opasok alebo sponu na opasok presunút, odstráňte skrutku, ktorou je prvok pripevnený, a potom ho pripevnite na opačnej strane nástroja. Nezabudnite skrutku pevne dotiahnut.

9.5 Skrutky

- Odporúčame použit' samovystređovacie skrutky (napr. skrutky Torx s krížovou zapustenou hlavou), ktoré vám pomôžu pracovať bezpečne a spoľahlivo. Vždy sa uistite, že používate korunku rovnakej vel’kosti a tvaru ako hlava skrutky.

9.6 Výmena korunky (obr. 4)

• Pred inštaláciou alebo odstránením objímky sa vždy uistite, že je nástroj vypnutý a jednotka akumulátora je odstránená.
• Ak chcete nainštalovat' nadstavec na zakladací klúč, zatlačte ho na nákovu (rázovú čast') nástroja, kým nezapadne na miesto. Nadstavec odstránite jednoducho vytiahnutím.

9.6.1 Vloženie korunky

1. Vložte korunku na montážny prvok tak hlboko, ako to je možné. Zároveň zatiahnite za objímku na montážnom prvku korunky smerom ku korunke.

2. Znova uvoľnite objímku.

3. Uistite sa, že je korunka bezpečne usadená.

9.6.2 Odstránenie korunky

Hlavný vypínač možno zablokovat' vo VYP, polohe.

Toto vám pomôže znížit' možnosť náhodného spustenia, keď zariadenie nepoužívate. Hlavný vypínač zablokujte tak, že gombík otáčania umiestnite do stredovej polohy.

9.7.2 Smer otáčania (obr. 6)

Smer otáčania sa ovláda gombíkom, ktorý je umiestnený nad hlavným vypínačom.

Doprava: Na zvolenie smeru otáčania vpred, uvoľnite hlavný vypínač a páku prepínania smeru vpred/vzad zatlačte doľava.

9.7.3 Menitel'ná rýchlost'

Tento nástroj má spínač menitelnej rýchlosti, ktorý dodáva vyššiu rýchlost' a točivý moment so zvyšovaním tlaku na hlavný vypínač.

Rýchlost' sa reguluje silou stlačenia hlavného vypínača.

9.8 Úprava nastavenia rýchlosti

Tento nástroj je vybavený troma nastaveniami rýchlosti. Stlačením okrúhleho tlačidla na paneli displeja rýchlosti môžete rýchlost zmenit'.

Panel displeja rýchlosti zobrazuje nasledujúce informácie:

Svetlo	Svetelný ukazovatel'		Stav
Svieti prvé svetlo			Prvá rýchlost': 0 až 1 300 ot./min
Svieti druhé svetlo			Druhá rýchlost': 0 až 2 000 ot./min
Svieti tretie svetlo			Tretia rýchlost': 0 až 2 900 ot./min

9.9 Svetlo LED (obr. 7)

Tento nástroj má v prednej časti 3 svetelné zdroje LED.

Pracovné svetlo LED sa môže rozsvietit' pred spustením motora, ak zl'ahka stlačite spínač, čím osvetlíte pracovní oblast', aby ste si ju mohli najprv skontrolovat' a svetlo bude nad'alej svietit' aj počas prevádzky.

VAROVANIE: Nepozerajte sa priamo do svetelného lúča. Lúčom nikdy nemierte na osoby alebo predmety, okrem obrobku.

Lúčom nemierte zámerne na personál a treba zabezpečit', aby nebol namierený do očí osôb dlhšie ako 0,25 s.

10 ČISTENIE A ÚDRŽBA

10.1 Čistenie

• Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
  Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.
• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.
• Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.

10.2 Údržba

- Naše stroje boli zhotovené tak, aby fungovali dlhú dobu pri minimálnej údržbe. Nepretržitá uspokojivá prevádzka závisí od správnej starostlivosti o stroj a od pravidelného čistenia.

11 TECHNICKÉ ÚDAJE

Model č.	POWDP20100
Menovité napätie (jednosmerný prúd)	20 V
Počet otáčok	0 až 1300/0 až 2000/0 až 2900 ot. za minútu
Počet príklepov	0 až 4350 príklepov za minútu
Upínací systém	14 " Hex
Max. krútiaci moment	Max. 2/70/180 Nm

12 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

Hladina akustického tlaku LpA 87 dB(A)

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.
• Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávného používania, tiež nespadajú pod ustanovenia záruky.
• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.
  ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
• Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú wymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.
• Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
• Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.

14 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymeníť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom. Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

15 VYHLÁSENIE O ZHODE

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

obchodná známka: PowerPlus

model: POWDP20100

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkol’vek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EÚ

2006/42/ES

2014/30/EU

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN62841-1:2015

EN62841-2-2:2014

EN55014-1:2017

EN55014-2:2015

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Nižšie podpísaný koná v mene výkonného riaditel'a spoločnosti,

Mertens Ludo

Ludo Mertens

Regulačné záležitosti – Compliance Manager
