MANUAL DE UTILIZARE POWDP20100 PowerPlus

5.2 Siguranța electrică....4

5.3 Siguranța personală ....4

5.4 Folosirea și întreținerea aparatului electric ....5

5.5 Utilizarea și întreținerea acumulatorului aparatului electric ....5

5.6 Service....6

6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU BORMAŞINI ......6

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE ......7

7.1 Acumulatorii....7

7.2 încărcătoare....7

8 FUNCTII....7

8.1 Acumulator li-ion (6)....7

8.2 Butonul de inversare a direcției (selector de direcție de rotație dreapta / stânga) (3) 8

8.3 Viteza variabilă....8

8.4 Lampa de lucru cu leduri (8)....8

8.5 Setarea turatiei....8

8.6 Manşon moale din cauciuc termoplastic....8

9 MOD DE UTILIZARE....8

9.1 Încărcarea accumulatorului 8

9.1.1 Instructiuni de încărcare (Fig. 1)....8

9.2 Indicator al încărcării accumulatorului (Fig. 1a)....9

9.3 Montarea și demontarea accumulatorului (Fig. 2)....9

9.4 Clema de curea (Fig. 3)....9

POWERPLUS HIGH QUALITY TOOLS

POWDP20100 RO

9.5 Şuruburile....10
9.6 Înlocuirea vârfului (Fig. 4)....10
9.6.1 Montarea vârfului....10
9.6.2 Demontarea vârfului 10
9.7 Comutatorul (7)....10
9.7.1 Blocarea comutatorului (Fig. 5)....10
9.7.2 Directia de rotație (Fig. 6)....10
9.7.2.1 Rotirea în sens orar:....10
9.7.2.2 Rotirea în sens invers orar:....10
9.7.3 Viteza variabilă 11
9.8 Reglarea turatiei....11
9.9 Lampa cu leduri (Fig. 7)....11
10 CURĂȚAREA ȘI ÎNTRETINEREA....11
10.1 Curățarea....11
10.2 Întreținerea....11
11 DATE TEHNICE 12
12 ZGOMOT....12
13 GARANTIE 12
14 MEDIU 13
15 DECLARATIA DE CONFORMITATE .... 13

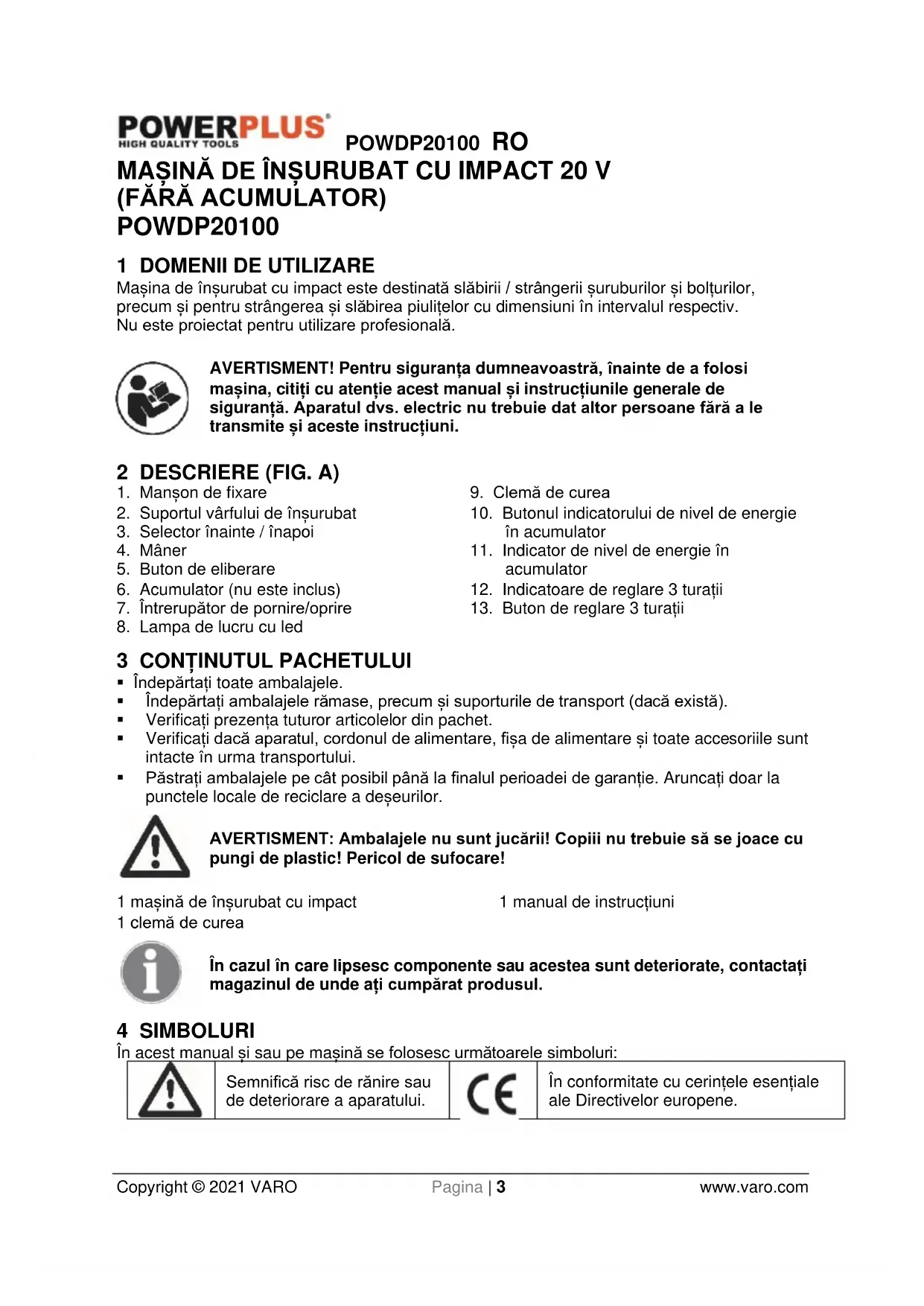

MAŞINĂ DE ÎNŞURUBAT CU IMPACT 20 V (FĂRĂ ACUMULATOR) POWDP20100

1 DOMENII DE UTILIZARE

Maşina de înşurubat cu impact este destinată slăbirii / strângerii şuruburilor și bolțurilor, precum și pentru strângerea și slăbirea piulitelor cu dimensiuni în intervalul respectiv. Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Mançon de fixare
2. Suportul vârfului de înşurubat
3. Selector înainte / înapoi
4. Mâner
5. Buton de eliberare
6. Acumulator (nu este inclus)
7. Întrerupător de pornire/oprire

8. Lampa de lucru cu led

9. Clemă de curea

10. Butonul indicatorului de nivel de energie în accumulator
11. Indicator de nivel de energie în acumulator
12. Indicatoare de reglare 3 turații
13. Buton de reglare 3 turații

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
  Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
  ■ Verificați prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 maşină de înşurubat cu impact
1 clemă de curea

1 manual de instructiuni

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual si sau pe masină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a aparatului.

În conformitate cu cerințele esențiale ale Directivelor europene.

	Citiți manualul înainte de utilizare.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare (numai pentru încărcător).
	Temperatură ambientă maximă 40 °C (numai pentru acumulator).		Feriți de apă încărcătorul și acumulatorul.
	Utilizați acumulatorul și încărcătorul numai în încinte închise.		Nu dați foc acumulatorului sau încărcătorului.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizati aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

• Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuta indicatoare a caracteristicilor.
• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încălcite cresc riscul de electrocutare mortală.
• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

- Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a

POWDP20100 RO

alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protectie pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mentineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potential periculoase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întretinute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai usor de controlat.
• Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Utilizarea și întreținerea acumulatorului aparatului electric

• Pentru reîncărcare utilizați numai încărcătorul specificat de producător. Un încărcător corespunzător pentru un anumit tip de accumulator poate prezenta pericol de incendiu la utilizarea cu un alt acumulator.
• Utilizați aparatul numai împreună cu accumulatorul specificat. Utilizarea oricărui alt tip de accumulator poate prezenta pericol de rănire și de incendiu.
• Feriți acumulatorii neutilizați de orice obiecte metalice, cum ar fi agrafele pentru hârtie, monedele, cheile, cuiele, şuruburile sau orice alte obiecte metalice mici care pot face contactul între borne. Scurtcircuitarea bornelor poate cauza arsuri sau incendiu.

POWDP20100 RO

• În condiții necorespunzătoare, este posibilă expulzarea lichidului din accumulator. Evitați contactul cu lichidul. În caz de contact accidental, spălați cu apă. În caz de pătrundere a lichidului în ochi, solicitați asistență medicală. Lichidul expulzat din accumulator poate provoca iritatii sau arsuri.
• Nu utilizați acumulatorul sau unealta dacă sunt deteriorate sau modificate. Acumulatorii deteriorați sau modificați pot avea comportament imprevizibil, ducând la incendiu, explozie sau pericol de vătămare.
• Nu expuneți acumulatorul sau unealta la incendiu sau temperaturi excesive. Expunerea la incendiu sau temperaturi peste 130 °C poate provoca explozia.
• Urmați instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta la temperaturi care depășesc intervalul de temperaturi indicat în instrucțiuni. Încărcarea în condiții necorespunzătoare sau la temperaturi care depășesc intervalul de temperaturi indicat poate deteriora acumulatorul și poate creste pericolul de incendiu.

5.6 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranta în funcționare a aparatului.

6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU BORMAŞINI

• Tineți unealta electrică de suprafețele izolate de prindere la efectuarea unei operații în care scula de tăiere poate intra în contact cu cabluri ascunse. Contactul cu un cablu „sub tensiune” poate face ca piesele metalice expuse ale uneltei să fie și ele „sub tensiune” și să electrocuteze operatorul.
• Cuplul real depinde de starea de curățenie, de starea filetului și de alți factori. La fixarea pieselor importante verificați cuplul real aplicat elementului de fixare cu o cheie dinamometrică mecanică (nu este inclusă)
• Păstrați etichetele și plăcuțele de identificare pe unealtă. Acestea conțin informații de sigurantă importante.
• Evitați pornirea neintentionată. Înainte de pornirea uneltei, pregătiți-vă pentru începerea lucrului.
• Nu lăsați jos unealta dacă aceasta nu s-a oprit complet. Piesele în mișcare pot să se agate de suprafată, astfel încât unealta să vă scape de sub control.
• La utilizarea unei unelte electrice portabile, tineți-o ferm cu ambele mâini pentru a face fată cuplului de torsiune.
• Nu lăsați unealta nesupravegheată când setul de acumulatori este conectat. Opriți unealta și scoateti setul de acumulatori înainte de plecare.
  Încărcătorul se încălzește în timpul utilizării. Căldura de la încărcător se poate acumula până la niveluri periculoase, constituind un pericol de incendiu dacă nu se asigură o ventilație adecvată, din cauza unei defectiuni electrice sau dacă este folosit într-un mediu cald. Nu puneți încărcătorul pe o suprafață inflamabilă. Nu blocați fantele de aerisire ale încărcătorului. Evitați în special plasarea încărcătorului pe covoare și mochete; acestea nu doar că sunt inflamabile, ci blochează fantele de aerisire ale încărcătorului. Așezați încărcătorul pe o suprafață stabilă, solidă, neinflamabilă (de exemplu un banc de lucru metalic stabil sau pe o pardoseală din beton) la cel puțin 30 cm distanță față de toate obiectele inflamabile, de exemplu draperii sau pereți. Păstrați un extinator și un detector de fum în zonă. Verificati frecvent încărcătorul și setul de acumulatori în timpul încărcării.
• Acest produs nu este o jucărie. A nu se lăsa la îndemâna copiilor.
• Avertizările, precauțiile și instrucțiunile prezentate în acest manual de instrucțiuni nu pot acoperi toate stările și situațiile care ar putea apărea. Operatorul trebuie să înțeleagă faptul că bunul simț și precauția sunt factori pe care nu-i putem integra în acest produs, ci trebuie să fie asigurate de el însusi.

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE

Folosiți doar acumulatori și încărcătoare aplicabile pentru această unealtă.

7.1 Acumulatorii

• Nu încercați deschiderea sub niciun motiv.
• Nu depozitați în locuri unde temperatura poate depăși 40 °C.
  Încărcați numai la temperaturi ambiante între 4 °C și 40 °C.
• Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C-20 °C). Nu depozitați niciodată acumulatorii descărcați.
• Este recomandată descărcarea și reîncărcarea cu regularitate a accumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a accumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.
• La eliminarea accumulatorilor, respectați instrucțiunile din capitolul „Protectia mediului”.
• Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), accumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.
• Nu încălziți. La încălzirea acumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați acumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.
• În condiții extreme se pot produce scurgeri din accumulatori. În caz că se observă lichid pe suprafața bateriei, procedați după cum urmează:

-Ştergeti cu atenție lichidul cu o cârpă. Evitați contactul cu pielea.

-În caz de contact cu pielea sau cu ochii, urmati instrucțiunile de mai jos:

√ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau oțetul.
√ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentați-vă la medic.

Pericol de incendiu! Evitați scurtcircuitarea bornelor unui accumulator desprins. Nu dati foc accumulatorului.

7.2 Încărcătoare

• Nu încercați încărcarea bateriilor nere încărcabile.
• Înlocuiti imediat cablurile defecte.
  ■ Feriți încărcătorul de apă.
• Nu deschideti încărcătorul.
• Nu testați încărcătorul.
  Încărcătorul este destinat numai utilizării în interior.

8 FUNCTII

8.1 Acumulator li-ion (6)

Avantajele accumulatorilor Li-ion:

• Acumulatorii Li-ion au o capacitate/un raport ponderal mai mare (mai multă putere pentru acumulatori cu greutate mai mică și mai compacte).
• Fără efect de memorie (pierderea capacității după mai multe cicluri de încărcare/descărcare) ca și alte tipuri de acumulatori. (Ni-Cd, Ni-MeH...).

- Descărcare automată limitată (vezi și capitolul : Depozitarea).

8.2 Butonul de inversare a direcției (selector de direcție de rotație dreapta / stânga) (3)

Unealta dvs. este prevăzută cu un buton de inversare a direcției deasupra clapetei comutatorului.

ATENTIONARE: Pentru evitarea defectiunilor la angrenaj, așteptați întotdeauna oprirea completă a mandrinei înainte de a inversa direcția de rotație sau de a selecta o viteză diferită (HI-LO (MAX.-MIN.)). Pentru oprire, eliberați clapeta comutatorului.

8.3 Viteza variabilă

Unealta dvs. este prevăzută cu un comutator de reglare a vitezei. Viteza de rotație și cuplul vor crește / scădea proportional cu apăsarea pe clapeta comutatorului.

8.4 Lampa de lucru cu leduri (8)

Unealta dvs. este prevăzută în partea din față cu 3 lămpi cu leduri.

8.5 Setarea turatiei

Această unealtă are un buton pentru reglarea turației și a cuplului. Utilizând butonul de reglare a turației (13) puteți selecta 3 intervale.

8.6 Manşon moale din cauciuc termoplastic

Unealta dvs. este prevăzută cu un mâner moale din cauciuc termoplastic și cu elemente de protecție. Cauciucul termoplastic (TPR) este elastic, absoarbe şocurile și este ecologic (reciclabil)

9 MOD DE UTILIZARE

9.1 Încărcarea accumulatorului

Acumulatorul ferăstrăului alternativ a fost livrat descărcat, pentru a evita eventualele probleme. Trebuie să îl încărcați înainte de utilizare.

Notă: Acumulatorul nu se va încărca complet la prima încărcare. Pentru o încărcare completă, lăsați-l să funcționeze mai multe cicluri complete încărcare – descărcare. Acumulatorul trebuie utilizat doar la interior.

După utilizarea normală, este necesară încărcarea timp de aproximativ o oră pentru ca accumulatorul să fie încărcat complet.

Accumulatorul se va încălzi ușor în timpul încărcării. Acest lucru este normal și nu indică o problemă.

Nu așezați încărcătorul în locuri foarte calde sau foarte reci. Cel mai bine este să fie așezat la temperatura camerei. După încărcarea completă a accumulatorului, deconectați încărcătorul de la priză și scoateți acumulatorul din încărcător.

Notă:

1. Lăsați accumulatorul să se răcească complet înainte de a-l încărca.

2. Verificați acumulatorul înainte de încărcare. Nu încărcați un accumulator crăpat sau care prezintă scurgeri.

9.1.1 Instructiuni de încărcare (Fig. 1)

Conectați încărcătorul la priza de curent:

- Verde aprins continuu: gata de încărcare.

■ Roșu intermitent: în curs de încărcare.

■ Verde aprins continuu: încărcat.

Verde și rosu aprinse continuu: accumulatori deteriorați sau încărcător deteriorat.

POWDP20100 RO

Notă: Dacă accumulatorul nu se potrivește, deconectați-l și verificați dacă accumulatorul este modelul corect pentru acest încărcător, ca în tabelul de specificații. Nu încărcați niciun alt accumulator care nu se cuplează perfect la încărcător.

1. Verificați frecvent încărcătorul și setul de acumulatori în timp ce acestea sunt conectate.
2. Scoateți din priză încărcătorul și deconectați-l de la setul de acumulatori la terminarea încărcării.
3. Lăsați setul de accumulatori să se răcească total înainte de utilizare.
4. Tineți încărcătorul și setul de accumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă accumulatorul este fierbinte după utilizarea prelungită în aparat, lăsați-l să se răcească până la temperatura camerei înainte de reîncărcare. În acest mod veți prelungi durata de utilizare a accumulatorilor.

NOTĂ: Scoateți acumulatorul din stativul încărcătorului cu ajutorul degetelor, apăsați pe butonul de eliberare a acumulatorului și extrageți, simultan, acumulatorul.

9.2 Indicator al încărcării accumulatorului (Fig. 1a)

Pe setul de accumulatori există indicatoare de încărcare a accumulatorului, puteți verifica starea de încărcare a accumulatorului apăsând butonul (10). Înainte de utilizarea aparatului, apăsați declanșatorul comutator pentru a verifica dacă accumulatorul este suficient de încărcat pentru funcționare corespunzătoare.

Cele 3 LED-uri pot indica starea nivelului de încărcare a accumulatorului:

3 LED-uri aprinse: Acumulator încărcat complet.

2 LED-uri aprinse: Acumulator încărcat 60%.

1 LED aprins: Acumulator aproape descărcat.

9.3 Montarea și demontarea acumulatorului (Fig. 2)

AVERTISMENT: Înainte de a efectua reglaje, asigurați-vă că mașina este oprită, iar comutatorul de selecție a direcției este în poziția centrală.

• Tineți unealta cu o mână și setul de accumulatori (6) cu cealaltă mână.
• Pentru instalare: împingeți și glisați setul de accumulatori în compartimentul dedicat, asigurându-vă că mecanismul de deschidere din partea din spate a accumulatorului se fixează în poziție și că accumulatorul este securizat înainte de începerea lucrului.
• Pentru scoatere: Apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageti afară setul de acumulatori.

9.4 Clema de curea (Fig. 3)

- Clema de curea (9) se utilizează pentru suspendarea temporară a uneltei.

AVERTISMENT: Pentru a reduce pericolul de vătămare gravă, opriți unealta și îndepărtați acumulatorul înainte de a face reglaje sau de a demonta/monta accesorii sau anexe.

AVERTISMENT: AVERTISMENT: Pentru a reduce pericolul de vătămare gravă, NU suspendați unealta la înălțime și nu suspendați obiecte de

cârligul curelei. Suspendați clema de curea a uneltei doar de o curea de lucru corespunzătoare.

AVERTISMENT: Pentru a reduce pericolul de vătămare gravă, verificați dacă este fixat în siguranță şurubul care fixează cârligul curelei.

• La atașarea sau înlocuirea clemei de curea (9), utilizați doar șurubul livrat. Strângeți în siguranță șurubul. Clema de curea poate fi atașată pe oricare latură a uneltei utilizând doar șurubul livrat, pentru utilizare de către stângaci sau dreptaci. Dacă nu se dorește utilizarea clemei de curea, aceasta poate fi îndepărtată de pe unealtă.
• Pentru a deplasa cârligul curelei sau clema de curea, scoateți șurubul care le fixează la locul lor si montați-l la loc pe partea opusă. Strângeti în siguranță surubul.

9.5 \$uruburile

- Se recomandă utilizarea şuruburilor cu auto-centrare (de ex. Torx, şuruburi cu cap îngropat și crestătură), deoarece acestea vă vor permite să lucrați în siguranță și trainic. Asigurați-vă întotdeauna că vârful utilizat are aceeași dimensiune și formă cu cele ale surubului.

9.6 Înlocuirea vârfului (Fig. 4)

• Verificați întotdeauna dacă unealta este oprită și dacă accumulatorul este scos înainte de montarea sau demontarea capului de cheie tubulară.
• Pentru a monta capul de cheie tubulară, împingeți pe buterola uneltei până la fixarea în pozitie. Pentru a demonta capul tubular este suficient să trageti de el.

9.6.1 Montarea vârfului

1. Introduceți complet până la capăt vârful în suportul de vârf, trăgând simultan manșonul pe suportul de vârf, către vârf.
2. Eliberati din nou mansonul.
3. Verificati dacă vârful este fixat corespunzător.

9.6.2 Demontarea vârfului

Trageti mansonul pe suportul de vârf, către vârf, tineti-l strâns si scoateti vârful.

9.7 Comutatorul (7)

Maşina de găurit pornește si se oprește la apăsarea și eliberarea clapetei comutatorului.

9.7.1 Blocarea comutatorului (Fig. 5)

Clapeta comutatorului poate fi blocată în pozitia OFF (OPRIT).

Astfel se reduce riscul de pornire accidentală când mașina nu este utilizată. Pentru blocarea clapetei comutatorului, aduceti la mijloc butonul de inversare a directiei.

9.7.2 Directia de rotatie (Fig. 6)

Direcția de rotație este comandată de poziția butonului de inversare a direcției prevăzut deasupra clapetei comutatorului.

9.7.2.1 Rotirea în sens orar:

Dreapta: Pentru a selecta direcția înainte, eliberați întrerupătorul de pornire/oprire și apăsați către partea stângă a aparatului maneta înainte/înapoi.

9.7.2.2 Rotirea în sens invers orar:

Stânga: Pentru a selecta rotația inversă, apăsati maneta către partea dreaptă a aparatului.

POWDP20100 RO

9.7.3 Viteza variabilă

Aparatul este prevăzut cu un comutator de reglare a vitezei, care mărește turația și cuplul la apăsarea mai puternică a clapetei comutatorului.

Turația este comandată de puterea cu care este apăsată clapeta comutatorului.

9.8 Reglarea turatiei

Unealta are trei reglaje de turație. Apăsați butonul rotund de pe panoul de afişare a turației pentru a schimba turația.

Panoul de afişare a turației indică informațiile de mai jos:

Lampa

Indicatoare luminoase

Stare

Prima lampă este aprinsă

Turația unu: 0-1300/min

A doua lampă este aprinsă

Turația doi: 0-2000/min

A treia lampă este aprinsă

Turația trei: 0-2900/min

9.9 Lampa cu leduri (Fig. 7)

Partea frontală a acestei unelte este dotată cu 3 LED-uri.

Lampa de lucru cu leduri se poate aprinde înainte ca motorul să înceapă să funcționeze, dacă apăsați ușor comutatorul. Astfel zona de lucru va fi luminată pentru a putea fi verificată.

Lampa luminează de asemenea pe durata funcționării.

AVERTISMENT: Nu priviți direct în raza lămpii. Nu îndreptați raza lanternei către nicio persoană sau către un alt obiect decât piesa de prelucrat.

Nu îndreptați în mod deliberat raza lanternei către personal și asigurați-vă că nu este îndreptată către ochii unei persoane pentru mai mult de 0,25 secunde.

10 CURĂȚAREA ȘI ÎNTRETINEREA

10.1 Curățarea

• Fantele de ventilatie ale maşinii trebuie să fie în permanență curate, pentru a evita supraîncălzirea motorului.
• Curățați periodic carcasa aparatului cu o cârpă moale, de preferință după fiecare utilizare.
• Fantele de ventilație trebuie să fie în permanență curate și lipsite de praf.
• Dacă murdăria nu poate fi îndepărtată, folosiți o cârpă moale umedă cu apă cu săpun.
• Nu utilizati niciodată solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.

10.2 Întreținerea

- Maşinile noastre au fost proiectate să funcționeze o perioadă lungă de timp cu minim de întreținere. Funcționarea continuă satisfăcătoare depinde de îngrijirea corectă a maşinii și de curățarea ei regulată.

11 DATE TEHNICE

Model nr.	POWDP20100
Tensiune nominală (current continuu)	20 V
Turație	0-1300 min-1/0-2000 min-1/0-2900 min-1
Frecvență percuție	0-4350 BPM
Tip de cap de cheie tubulară	14 " Hex
Cuplu max.	Max. 2/70/180 Nm

12 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA 87 dB(A)

Nivel de putere acustică LwA 98 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

aw (Nivel vibrații)

Max. 6,7 m/s²

K = 1,5 ~m / s^2

13 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmentii, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteti obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)

Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.
- Pentru a se asigura functionarea optimă, aparatul trebuie încărcat minim 1 dată pe lună.

14 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achizitie.

15 DECLARATIA DE CONFORMITATE

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: Maşină de înşurubat cu impact 20 V - Cu accumulator

marcă de comerț: PowerPlus

model: POWDP20100

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2006/42/CE

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN62841-1:2015

EN62841-2-2:2014

EN55014-1:2017

EN55014-2:2015

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Ludo

Ludo Mertens

Divizia de reglementare - Manager de conformitate
