CR 214 BC - Vysokotlakový čistič Kärcher - Bezplatný návod na obsluhu

Typ produktu	Čítačka kariet pre umývaciu stanicu
Značka	Kärcher
Model	CR 214 BC
Kategória	Vysokotlakový čistič (riadiaci systém)
Rozmery (D × V × Š)	418 × 441 × 278 mm
Hmotnosť	7 kg
Napájanie	24 VDC, 5 A
Typ ochrany	IP64
Prevádzková teplota v tieni	−15 až 50 °C
Prevádzková teplota na slnku	−15 až 35 °C
Počet umývacích programov	16
Hlavné funkcie	Spustenie, prerušenie a zastavenie umývacích programov; zadanie PIN kódu cez dotykovú obrazovku; núdzové zastavenie; komunikácia s pokladničným PC; tlač účteniek
Údržba a servis	Denná údržba: kontrola núdzového zastavenia a kontrola kábla
Bezpečnosť	Núdzové zastavenie, ochrana proti mrazu, bezpečnosť proti prevráteniu (príslušenstvo), bezpečnostné spínače dverí
Náhradné diely a príslušenstvo	Montážna noha (ref. 2.642-804.0), súprava na montáž na zem, termálna tlačiareň (ref. 6.683-651.0), rola tlačiarne (ref. 6.683-224.0)
Záruka	Podľa podmienok distribútora, bezplatná oprava pri materiálovej alebo výrobnej chybe
Použitie v súlade s určením	Samoobslužná automatická umývacia stanica

Často kladené otázky - CR 214 BC Kärcher

Ako spustiť umývací program pomocou CR 214 BC?

Zadajte PIN kód z vášho účtenky na dotykovú obrazovku. Zobrazí sa vybraný program. Potom umiestnite vozidlo podľa pokynov polohovacieho svetla a stlačte Štart.

Čo robiť v prípade núdzového zastavenia?

Stlačte tlačidlo núdzového zastavenia. Stanica sa zastaví. Po odstránení príčiny nebezpečenstva vykonajte opätovné uvedenie do prevádzky podľa návodu na obsluhu umývacej stanice.

Ako prerušiť prebiehajúci umývací program?

Dotknite sa tlačidla Stop na dotykovej obrazovke. Na niektorých modeloch toto prerušenie nie je možné; v takom prípade sa tlačidlo nezobrazuje.

Ako nastaviť jazyk na dotykovej obrazovke?

Dotknite sa vlajky zobrazenej na obrazovke. Každý dotyk posúva dostupné jazyky až k požadovanému.

Čo znamená hlásenie 'Ochrana proti mrazu aktivovaná'?

Umývacia stanica je chránená proti mrazu pri poklese teploty. Nie je možné spustiť žiadny umývací program. Zariadenie musí zostať pod napätím aj mimo prevádzkových hodín.

Ako udržiavať CR 214 BC?

Vykonávajte dennú údržbu: aktivujte núdzové zastavenie počas prevádzky na overenie zastavenia stanice a skontrolujte stav kábla. Používajte iba originálne náhradné diely.

Kde nájsť náhradné diely a príslušenstvo?

Pozrite si menu Servis na stránke www.karcher.com alebo sa obráťte na zoznam príslušenstva v návode (napr. montážna noha, termálna tlačiareň).

Čo robiť v prípade zobrazenia chyby na dotykovej obrazovke?

Chyby sú popísané v kapitole 'Prevádzka' návodu. Pre chyby súvisiace s umývacou stanicou si pozrite manuál stanice. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako predať umývací program z pokladničného PC?

Na pokladničnom PC spustite softvér CR POS-Manager. Vyberte tlačidlo požadovaného umývacieho programu, potom zvoľte typ predaja, počet umývaní a dobu platnosti. Potvrďte pre tlač účtenky s kódom.

Ako deaktivovať umývací kód?

V menu 'Vyhľadávanie kódu' v CR POS-Manager zadajte kód, potom kliknite na 'Deaktivovať kód'. Zadajte predvolené heslo code na potvrdenie odstránenia.

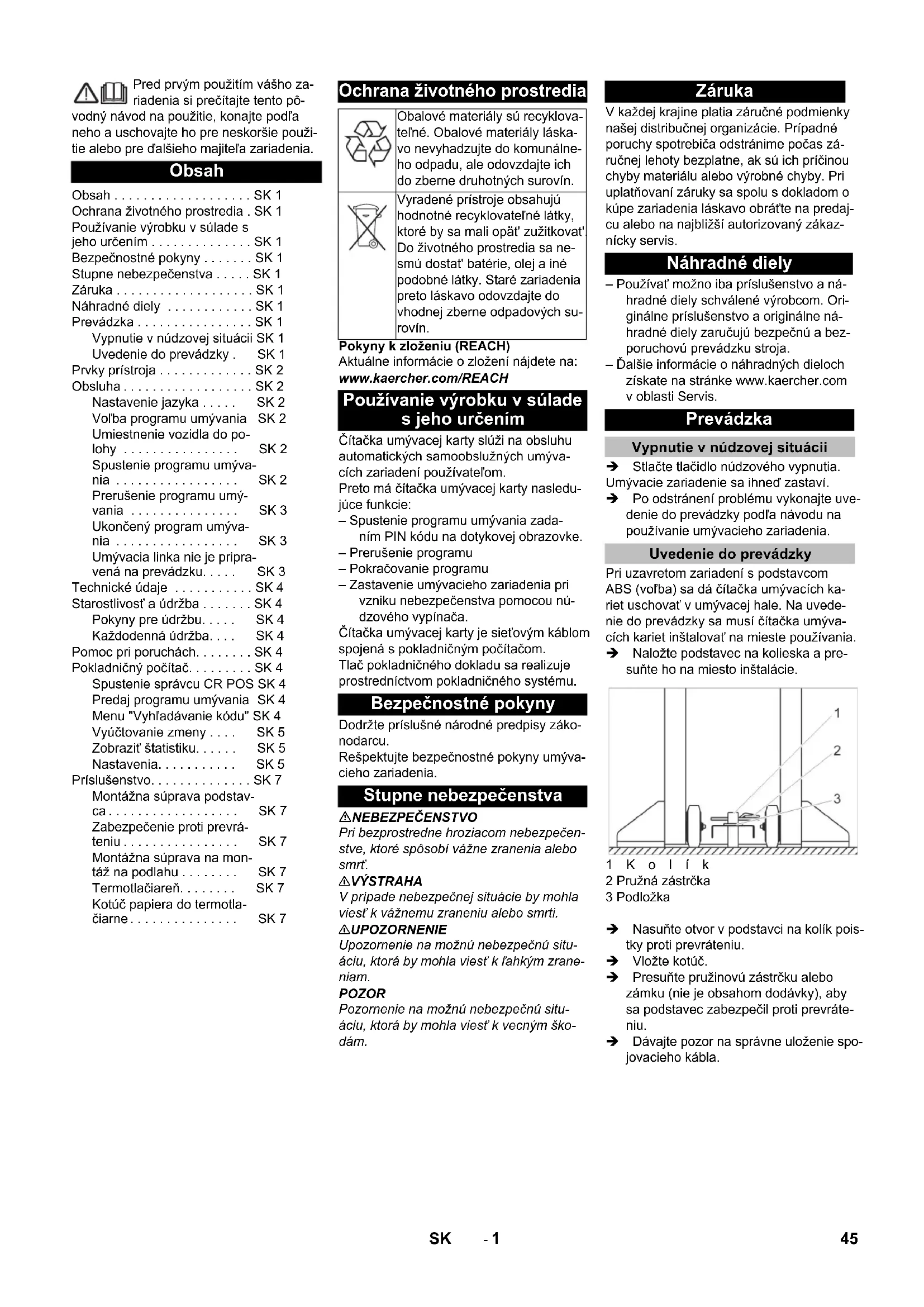

NÁVOD NA OBSLUHU CR 214 BC Kärcher

Pred prvým použitím vášho za- riaedenia si prečítajte tento pô- vodný návod na použitie, konajte podl'a neho a uschovajte ho pre neskoršie použitie alebo pre d'alšieho majitel'a zariadenia.

Obsah

Obsah....SK 1

Ochrana životného prostredia . SK 1

Používanie výrobku v súlade s jeho určením . . . . . . . . . . . . SK 1

Vypnutie v núdzovej situácii SK 1

Uvedenie do prevádzky. SK 1

Prvky prístroja . . . . . . . . . . . SK 2

Obsluha....SK 2

Nastavenie jazyka ..... SK 2

Vol'ba programu umývania SK 2

Umiestnenie vozidla do po- lohy ...... SK 2

Spustenie programu umývania .... SK 2

Prerušenie programu umý- vania .... SK 3

Ukončený program umývania ...... SK 3

Umývacia linka nie je pripravená na prevádzku. . . . SK 3

Spustenie správcu CR POS SK 4

Predaj programu umývania SK 4

Menu "Vyhl'adávanie kódu" SK 4

Vyúčtovanie zmeny .... SK 5

Zobrazit' štatistiku..... SK 5

Nastavenia.... SK 5

Príslušenstvo.... SK 7

Montážna súprava podstav- ca.... SK 7

Zabezpečenie proti prevrá- teniu.... SK 7

Montážna súprava na mon- táž na podlahu ..... SK 7

Termotlačiareň. . . . . . . SK 7

Kotúč papiera do termotla- čiarne.... SK 7

Ochrana životného prostredia

Obalové materiály sú recyklova- teľné. Obalové materiály láska- vo nevyhadzujte do komunálne- ho odpadu, ale odovzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnotné recyklovateľné látky, ktoré by sa mali opät' zužitkovat' Do životného prostredia sa nesmú dostat' batérie, olej a iné podobné látky. Staré zariadenia preto láskavo odovzdajte do vhodnej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

Používanie výrobku v súlade s jeho určením

Čítačka umývacej karty slúži na obsluhu automatických samoobslužných umývacích zariadení používateľom.

Preto má čítačka umývacej karty nasledujúce funkcie:

– Spustenie programu umývania zada- ním PIN kódu na dotykovej obrazovke.

– Prerušenie programu

– Pokračovanie programu

– Zastavenie umývacieho zariadenia pri vzniku nebezpečenstva pomocou nú-dzového vypínača.

Čítačka umývacej karty je sietovým káblom spojená s pokladničným počítačom.

Tlač pokladničného dokladu sa realizuje prostredníctvom pokladničného systému.

Bezpečnostné pokyny

Dodržte príslušné národné predpisy záko- nodarcu.

Rešpektujte bezpečnostné pokyny umývacieho zariadenia.

Stupne nebezpečenstva

⚠NEBEZPEČENSTVO

Pri bezprostredne hroziacom nebezpečenstve, ktoré spôsobí vážne zranenia alebo smrt'.

⚠VÝSTRAHA

V prípade nebezpečnej situácie by mohla viest' k vážnemu zraneniu alebo smrti.

⚠UPOZORNENIE

Upozornenie na možnú nebezpečnú situáciu, ktorá by mohla viest' k ľahkým zraneniam.

POZOR

Pozornenie na možnú nebezpečnú situáciu, ktorá by mohla viest' k vecným škodám.

Záruka

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy spotrebiča odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obráťte na predajcu alebo na najbližší autorizovaný zákaznícky servis.

Náhradné diely

– Používať možno iba príslušenstvo a náhradné diely schválené výrobcom. Originálne príslušenstvo a originálne náhradné diely zaručujú bezpečnú a bezporuchovú prevádzku stroja.

– Dalšie informácie o náhradných dieloch získate na stránke www.kaercher.com v oblasti Servis.

Prevádzka

Vypnutie v núdzovej situácii

→ Stlačte tlačidlo núdzového vypnutia. Umývacie zariadenie sa ihned' zastaví.

→ Po odstránení problému vykonajte uvedenie do prevádzky podľa návodu na používanie umývacieho zariadenia.

Uvedenie do prevádzky

Pri uzavretom zariadení s podstavcom ABS (vol'ba) sa dá čitačka umývacích kariet uschovat' v umývacej hale. Na uvedenie do prevádzky sa musí čitačka umývacích kariet inštalovať na mieste používania.

→ Naložte podstavec na kolieska a pre-suňte ho na miesto inštalácie.

1 K o l í k

2 Pružná zástrčka

3 Podložka

→ Nasuňte otvor v podstavci na kolík pois- tky proti prevráteniu.

→ Vložte kotúč.

→ Dávajte pozor na správne uloženie spo- jovacieho kábla.

Prvky prístroja

Ak je umývacia linka pripravená na prevádzku, na dotykovej obrazovke sa zobrazia tieto hlásenia:

Nastavenie jazyka

→ Ťuknite na vlajku.
→ Zobrazí sa nasledujúci jazyk.

Vol'ba programu umývania

Môže sa spustit' program umývania zvolený pri nákupe.

Po zadani sa zobrazí nasledujúca indikácia:

Doklad bol platný pre jedno umytie.

- Potom indikátor vyzve na umiestnenie vozidla (pozrite si „Umiestnenie vozidla do polohy“).

Doklad bol platný pre viac umytí.

- Potom indikátor vyzve na umiestnenie vozidla (pozrite si „Umiestnenie vozidla do polohy“).

Preklep alebo doklad už bol použitý.

Doklad bol platný len v jeden určitý deň v týždni.

→ Vozidlom prejdite do umývacej linky a umiestnite ho v zmysle príkazu polohovacieho semafora.

→ Vozidlom prejdite do umývacej linky chodom vpred a umiestnite ho v zmysle požiadavky polohovacieho semafora.

Vozidlo je správne umiestnené v umývacej linke.

Spustenie programu umývania

Spustit' umývanie

Stlačte ŠTART

Pri niektorých vyhotoveniach umývacej linky sa program umývania spustí automaticky. V tom prípade sa okno nezobrazí.

Program umývania je aktívny.

Prerušenie programu umývania

Čakanie na kompletné vykonanie procesu umývania
Goldwäsche
Hlavné urnytie a opláchnutie s lesklým efektom

→ Proces umývania prerušte t'uknutím na ikonu „Stop“ na dotykovej obrazovke.

Upozornenie:

Pri niektorých vyhotovenia umývacej linky prerušenie programu umývania nie je možné. V tom prípade sa ikona „Stop“ nezobrazí.

Pre pokračovanie umyvania zvolte Pokračovať.

Program umývania bol prerušený.

→ Pre pokračovanie programu umývania t'uknite na ikonu „Pokračovat“ na dotykovej obrazovke.

Ukončený program umývania

Koniec programu umývania a smer výjazdu sa zobrazí na dotykovej obrazovke.

Program je ukončený

Vyjdite s vozidlom smerom dozadul

→ Koniec programu: Chodom vpred vyjdi-te vozidlom z umývacej linky.

Umývacia linka nie je pripravená na prevádzku

Umývacia linka je zatvorená!

Indikácia mimo otváracej doby.

Upozornenie:

Otváracie doby sa nastavia na umývacej linke. CR 214 prijima časy a zobrazuje ich mimo otváracej doby.

Aktivna ochrana proti mrazu!

Zadanie programu nie je možné

-2^ C

Mimo prevádzky pre nebezpečenstvo mra- zu.

Bol aktivovaný bezpečnostný spínač vpredu vľavo.
Po odstránení poruchy stlačte Pokračovat

Vozidlo je umiestnené príliš vřavo

Umiestnenie vozidla do polohy
Vozidlo je umiestnené príliš vpravo
Po odstránení poruchy stlačte Pokračovat

Pokračovat'

Vozidlo je nesprávne umiestnené.

Informujte prevádzkový personal

Niektorý z programov spustený pred poruchou nemôže pokračovať.

Aktivované núdzové vypnutie

Informujte prevádzkový personál

Núdzové vypnutie bolo aktivované.

Otvorená hlavná skrňa
Informuje prevádzkový personál

Hlavná skriňa na umývacej linke nie je za- tvorená.

→ Zatvorte a zablokujte dvere.
→ Tuknite na tlačidlo „Pokračovat“ na do-tykovej obrazovke.

Dvere rozvodu vody na umývacej linke nie sú zatvorené.

→ Zatvorte a zablokujte dvere.
→ Ťuknite na tlačidlo „Pokračovat“ na dotykovej obrazovke.

Technické údaje

Riadenie
Napätie VDC 24
Príkon A 5
Druh krytia IP64
Prevádzková teplota v tieni *	°C -15...50
Prevádzková teplota pri slnečnom žiarení *	°C -15...35
Umývacie programy 16
Váha bez kábla kg 7
Rozmery
Šírka	mm	418
Výška	mm	441
Híbka	mm	278

* Pre zabezpečenie odolnosti voči mrazu musí byť prístroj zapnutý aj mimo prevádzkovej doby.

Základom pre bezpečnú prevádzku zariadenia je pravidelná údržba podľa nasledovného plánu údržby.

Používajte výlučne originálne náhradné diely výrobcu alebo ním odporúčané diely, ako sú

– náhradné a opotrebovávané diely
– diely príslušenstva

Každodenná údržba

→ Stlačte a skontrolujte pri bežiacom umývacom zariadení, či sa zariadenie zastaví.
→ Skontrolujte možné poškodenie kábla, v prípade potreby zavolajte zákaznícky servis.

Pomoc pri poruchách

Chybové hlásenia sa zobrazia na dotykovej obrazovke.

Odstránenie porúch si pozrite v kapitole „Prevádzka“ a „Obsluha“.

Poruchy zariadenia sú popísané v návode na obsluhu umývacej linky.

Pokladničný počítač

Na pokladničnom počítači je nainštalovaný program „Správca CR POS“. Pomocou pokladne a tohto programu sa realizujú nasledujúce funkcie:

– Predaj programu umývania prostredníctvom pokladne.

Spustenie správcu CR POS

3 Tlačidlo "Výber prevádzky na zmeny"

4 Tlačidlo "Štatistika"

5 Ikona „Nastavenia“

6 Ikona „Ukončit' program"

9 Indikátor stavu tlačiarne

10 Indikátor stavu umývacej linky

11 Ikony pre programy umývania

12 Dátum a čas CR 214

13 Symbol pre stav „ V poriadku“

14 Symbol pre stav „Nie je v poriadku/porucha“

Upozornenie:

Pokrok prebiehajúceho programu umývania sa zobrazí ako stípcový graf v indikáto-re stavu umývacej linky.

Predaj programu umývania

→ Zvol'te ikonu požadovaného programu umývania.

1 Vol'ba možností

2 Druh predaja:

Predaj

Grátis

Reklamácia

Promočná akcia

Technik, testovacie umývanie

- Akcia pondelok

- Akcia utorok

- Akcia streda

- Akcia štvrtok

- Akcia piatok

- Akcia sobota

- Akcia nedel'a

- Akcia - časový interval

5 Indikácia celkovej ceny

6 Aktivácia/deaktivácia kódov doby trvania

7 Začiatok doby platnosti

8 Zrušit' vol'bu

9 Potvrdit' vol'bu a vytlačit' doklad

Menu "Vyhl'adávanie kódu"

→ Kliknite na tlačidlo "Vyhl'a-dávanie kódu".

1 Vyhl'adat' kód
2 Políčko pre zadanie kódu
3 Vymazat' zadanie
→ Do zadávacieho políčka zadajte vyhl'adávaný kód.
→ Stlačte tlačidlo "Vyhl'adat' kód".

1 Číslo kódu
2 Typ predaja
3 Dátum predaja
4 Číslo umývacieho programu
5 Názov umývacieho programu
6 Počet umytí
7 spotrebované umytia
8 Zvyšný kredit
9 Doba platnosti
10 Dátum spotrebovaných umytí

Vymazat' kód

→ Do zadávacieho políčka zadajte vyhl'a-dávaný kód.
→ Stlačte tlačidlo "Vyhl'adat' kód".
→ Stlačte tlačidlo "Deaktivovat' kód".
→ Otvorí sa okno s vyžiadaním hesla.
→ Zadajte heslo.

Prednastavené heslo:

„code“

→ Kliknite na tlačidlo "Výber prevádzky na zmeny".

1 Počiatočný čas vyúčtovania
2 Konečný čas vyúčtovania
3 Vytlačit' vyúčtovanie

→ Zadajte počiatočný a konečný čas vy- účtovania.
→ Kliknite na tlačidlo "Vytlacit' vyúčtovanie".

1 predané umytia
2 Typ predaja
3 vykonané umytia

Zobrazit' štatistiku

→ Kliknite na tlačidlo "Štatistika".

→ Otvorí sa okno s vyžiadaním hesla.
→ Zadajte heslo.

1 Nastavenia filtra
2 Vyhl'adat'
3 deaktivovat' vybraný kód
4 znovu vytlačit' vybraný kód
5 vyexportovat' ako súbor Excel
6 vyexportovat' ako súbor PDF
7 Štatistika
→ Zadajte nastavenia filtra.
→ Vykonajte požadovanú funkciu.

Nastavenia

→ Kliknite na ikonu „Nastavenia“.

→ Otvorí sa okno s vyžiadaním hesla.
→ Zadajte heslo.

Prednastavené heslo:

„code“

Indikácia nastavení spojenia s CR 214

Systémové nastavenie pre:

■ Jazyk
■ Dni platnosti kódu
■ Vol'ba druhov predaja
Mena
■ Kód doby trvania
→ Zvolte požadované nastavenia.
→ Vol'bu potvrďte s „OK“.

Nastavenia tlačiarne:

Vol'ba tlačiarne
■ Hlavička a zápätie stránky
→ Zadajte požadovaný text.
→ Pre kontrolu zadania kliknite na ikonu „Test tlače“.
→ Vol'bu potvrďte s „OK“.

Názov a ceny programov umývania.

→ Zadajte názov programu umývania.
→ Zadajte cenu.
→ Zadajte cenu za akciu.
→ Označte háčikom, ked' program umývania má byt' aktívny.
→ Vol'bu potvrďte s „OK“.

Zadanie ceny pre disponibilné volitelné možnosti.

→ Zadajte cenu za volitel'nú možnosť.
→ Zvol'te, či akcia má byt' aktívna (označte háčikom).
→ Zvol'te, či akcia má byt štandardná (označte háčikom).
Zap = Počas aktívneho predaja musí byt' zrušená vol'ba.
→ Vol'bu potvrđte s „OK“.

Príslušenstvo

Montážna súprava podstavca

Podstavec na vol'nú inštaláciu čítačky umývacej karty.

– Objednávacie čís. 2 642-804.0 Vysoká verzia, pre obsluhu stojacou osobou
– Objednávacie číslo 2.643-138.0 Nízka verzia, pre obsluhu z vozidla

Zabezpečenie proti prevráteniu

Objednávacie čís. 2 638-693.0

Na zabezpečenie podstavca proti prevráteniu.

Montážna súprava na montáž na podlahu

– Objednávacie čís. 2 642-808.0 Vysoká verzia, pre obsluhu stojacou osobou
– Objednávacie číslo 2.643-137.0 Nízka verzia, pre obsluhu z vozidla

Termotlačiareň

Kotúč papiera do termotlačiarne

Objednávacie číslo 6.683-224.0
