AF 20 - Čistička vzduchu Kärcher - Bezplatný návod na obsluhu

Typ produktu	Čistička vzduchu
Značka	Kärcher
Model	AF 20
Rozmery (D x Š x V)	220 x 220 x 343 mm
Hmotnosť	2,7 kg
Napájacie napätie	100-240 V, 50-60 Hz
Menovitý výkon	24 W
Príkon v pohotovostnom režime	< 0,5 W
Výkon čistenia vzduchu (CADR)	220 m³/h
Odporúčaná plocha miestnosti	Do 20 m² (strop 3 m)
Účinnosť filtra (častice 0,3 µm)	99,95 %
Životnosť filtra	Do 3000 hodín
Stupne ventilácie	3 (I, II, III)
Hlučnosť	26 – 52 dB(A)
Senzor kvality vzduchu	PM 2,5 s numerickým a farebným indikátorom (modrá/žltá/červená)
Špeciálne funkcie	Automatický režim, režim spánku, časovač (2/4/6/8 h), zámok tlačidiel
Typ filtra	Vymeniteľný jemný filter
Indikátor výmeny filtra	Áno, blikajúcou ikonou
Čistenie a údržba	Utrite jemnou suchou handričkou; pravidelne vymieňajte filter
Bezpečnosť	Automatické vypnutie pri poruche, detská poistka tlačidiel
Záruka	Podľa podmienok krajiny (pozri zákaznícky servis)

Často kladené otázky - AF 20 Kärcher

Ako nainštalovať filter prvýkrát?

Otočte zariadenie, odomknite kryt filtra otočením zámku o 90° v smere hodinových ručičiek, vyberte kryt, vyberte zabalené filtre, rozbaľte ich, vložte ich s viditeľnými jazýčkami smerom dovnútra, nasaďte kryt a uzamknite. Umiestnite zariadenie na rovný povrch s 30 cm voľného priestoru na každej strane, pripojte sieťový adaptér a zapnite.

Kedy mám vymeniť filter?

Filter je potrebné vymeniť najneskôr po 2500 až 3000 hodinách prevádzky, alebo skôr, ak zariadenie začne byť hlučnejšie, objaví sa nepríjemný zápach alebo je filter viditeľne znečistený. Na obrazovke bliká symbol, ktorý to pripomína.

Ako resetovať indikátor životnosti filtra po výmene?

Po výmene filtra zapnite zariadenie a potom stlačte tlačidlo resetovania filtra (symbol 1®) na 3 sekundy, kým indikátor nezhasne.

Aká je hlučnosť zariadenia počas prevádzky?

Hlučnosť sa pohybuje od 26 dB(A) v režime spánku (najnižšia rýchlosť) do 52 dB(A) pri maximálnej rýchlosti. Režim spánku je veľmi tichý.

Ako funguje automatický režim?

V automatickom režime čistička automaticky prispôsobuje úroveň vetrania podľa kvality vzduchu meranej senzorom PM 2,5. Ak je vzduch zlý, rýchlosť sa zvýši; ak je dobrý, zníži sa.

Môžem použiť časovač na automatické vypnutie zariadenia?

Áno, časovač je možné nastaviť na 2, 4, 6 alebo 8 hodín. Stlačte opakovane tlačidlo časovača, kým nedosiahnete požadovanú dobu; po uplynutí doby sa zariadenie automaticky vypne.

Ako čistiť zariadenie?

Pred čistením vypnite zariadenie a odpojte sieťový adaptér. Na utieranie vonkajšej časti použite jemnú suchú handričku. Nikdy neponárajte zariadenie do vody a nepoužívajte abrazívne alebo korozívne čistiace prostriedky.

Čo robiť, ak sa zariadenie nezapne?

Skontrolujte elektrickú zásuvku a poistku. Skúste inú zásuvku. Ak je sieťový adaptér chybný, kontaktujte zákaznícky servis pre výmenu. Ak obrazovka bliká, skontrolujte, či je kryt filtra správne nasadený.

Aká je spotreba elektrickej energie zariadenia?

Menovitý výkon je 24 W v prevádzke a menej ako 0,5 W v pohotovostnom režime. To zodpovedá veľmi nízkej spotrebe.

Akú plochu miestnosti dokáže toto zariadenie efektívne čistiť?

Zariadenie je určené pre úžitkovú plochu do 20 m² (s výškou stropu 3 m a výmenou vzduchu 3-krát za hodinu). Pre väčšiu miestnosť môže byť účinnosť znížená.

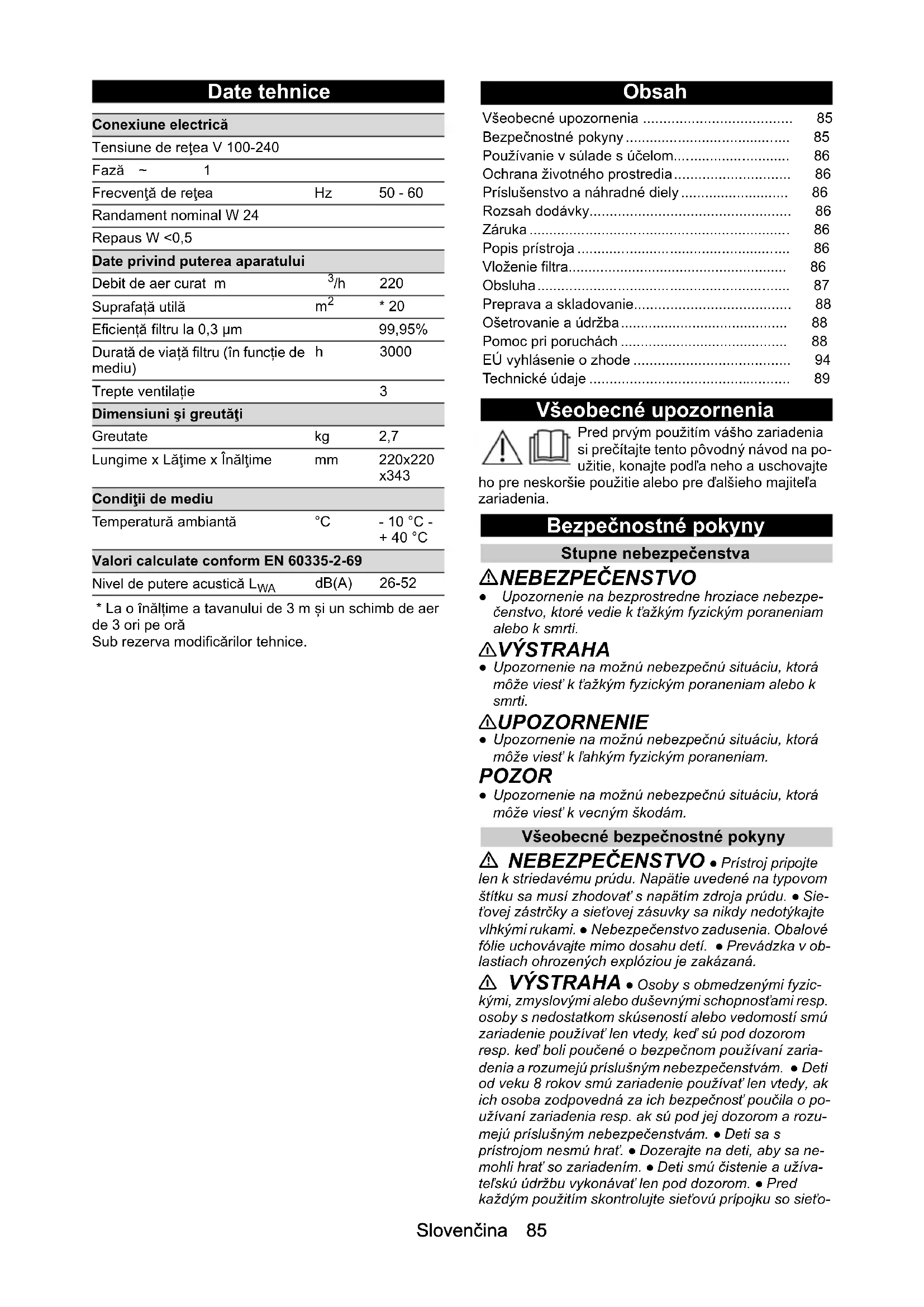

NÁVOD NA OBSLUHU AF 20 Kärcher

Nestavte prístroj na horké povrchy ani do blízkosti topení.

Všeobecné upozornenia	85
Bezpečnostné pokyny	85
Používanie v súlade s účelom	86
Ochrana životného prostredia	86
Príslušenstvo a náhradné diely	86
Rozsah dodávky	86
Záruka	86
Popis prístroja	86
Vloženie filtra	86
Obsluha	87
Preprava a skladovanie	88
Ošetrovanie a údržba	88
Pomoc pri poruchách	88
EÚ vyhlásenie o zhode	94
Technické údaje	89

Všeobecné upozornenia

Pred prvým použitím vášho zariadenia si prečítajte tento pôvodný návod na použitie, konajte podľa neho a uschovajte

ho pre neskoršie použitie alebo pre d'alšieho majitel'a zariadenia.

Bezpečnostné pokyny

Stupne nebezpečenstva

⚠NEBEZPEČENSTVO

- Upozornenie na bezprostredne hroziace nebezpečenstvo, ktoré vedie k t'ažkým fyzickým poraneniam alebo k smrti.

⚠ VÝSTRAHA

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest' k t'ažkým fyzickým poraneniam alebo k smrti.

⚠UPOZORNENIE

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest' k l'ahkým fyzickým poraneniam.

POZOR

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest' k vecným škodám.

⚠ NEBEZPEČENSTVO • Prístroj pripojte len k striedavému prúdu. Napätie uvedené na typovom štítku sa musí zhodovat' s napätím zdroja prúdu. • Sieťovej zástrčky a sieťovej zásuvky sa nikdy nedotýkajte vlhkými rukami. • Nebezpečenstvo zadusenia. Obalové fólie uchovávajte mimo dosahu detí. • Prevádzka v oblastiach ohrozených explóziou je zakázaná.

⚠️ VÝSTRAHA • Osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami resp. osoby s nedostatkom skúseností alebo vedomostí smú zariadenie používať len vtedy, keď sú pod dozorom resp. keď boli poučené o bezpečnom používaní zariadenia a rozumejú príslušným nebezpečenstvám. • Deti od veku 8 rokov smú zariadenie používať len vtedy, ak ich osoba zodpovedná za ich bezpečnosť poučila o používaní zariadenia resp. ak sú pod jej dozorom a rozumejú príslušným nebezpečenstvám. • Deti sa s prístrojom nesmú hrať. • Dozerajte na deti, aby sa nemohli hrať so zariadením. • Deti smú čistenie a užívateľskú údržbu vykonávať len pod dozorom. • Pred každým použitím skontrolujte sieťovú prípojku so sieťo-

vou zástrčkou z hľadiska poškodenia. Nepoužívajte prístroj s poškodenou sieťovou prípojkou. Neodkladne zabezpečte výmenu poškodenej sieťovej prípojky autorizovaným zákazníckym servisom/elektrikárom. • Pred každým ošetrením a údržbou vypnite prístroj a vytiahnite sieťovú zástrčku.

⚠ UPOZORNENIE • Sieťovú zástrčku netahajte zo zásuvky za sieťový kábel. • Opravy, montáž náhradných dielov a práce na elektrických konštrukčných dieloch nechajte vykonávať autorizovaným zákazníckym servisom. • Prívod a vývod vzduchu nesmú byť prikryté. • Po každom použití vypnite prístroj a vytiahnite sieťovú zástrčku. • Prístroj neinštalujte v blízkosti tepelných zdrojov. • Prístroj nie je náhradou primeraného vetrania. • Prístroj musí mať rovný a stabilný podklad. - Používajte iba príslušenstvo a náhradné diely schválené výrobcom. Originálne príslušenstvo a originálne náhradné diely zaručujú bezpečnú a bezporuchovú prevádzku prístroja. - Prístroj nepoužívajte vo vlhkom prostredí alebo v miestnostiach s vysokými teplotami prostredia (napr. v kúpelni).

Používanie v súlade s účelom

• Prístroj je určený na používanie vo funkcii čističky vzduchu.
• Prístroj je vhodný na súkromné a komerčné používanie.
• Prístroj je výhradne určený na používanie v interiéroch.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlikvidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii

môžu predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.com/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Popis prístroja

Obrázky sú uvedené na strane s grafikami.

Obrázok A

① Ovládacie tlačidlo na zapínanie/vypínanie prístroja ② Ovládacie tlačidlo na zablokovanie funkcie ③ Displejové zobrazenie indexu kvality vzduchu PM 2,5

⑤ Displejové zobrazenie stupňa ventilátora

⑦ Ovládacie tlačidlo na nastavenie stupňa ventilátora

⑬ Displejové a prístrojové zobrazenie kvality vzduchu

14 Zaistenie krytu filtra

⑮ Kryt filtra

⑯ Spona filtra

⑰ Filter

⑱ Prípojka sieťového zdroja

⑲ Snímač prístroja

20 Sieťový adaptér

Upozornenie

Pred prvým uvedením do prevádzky je nutné vybaliť jemné filtre, ktoré sú už vložené v prístroji.

1. Otočte prístroj hore dnom a zaistenie krytu filtra otočte o 90 stupňov v smere chodu hodinových ručičiek.

Obrázok B

1. Odoberte kryt filtra.

Obrázok C

1. Vyberte zabalené filtre.

Obrázok D

1. Vybaľte filtre.

Obrázok E

1. Vložte vybalené filtre. Uistite sa, že ťahacie spony sú viditeľné a smerujú dovnútra.

Obrázok F

1. Nasaďte kryt filtra a zaistenie otočte o 90 stupňov v protismere chodu hodinových ručičiek. Prístroj otočte tak, aby sa jeho displej nachádzal hore.

Obrázok G

1. Prístroj odložte na rovný podklad. Uistite sa, že na každej strane je dodržaný odstup 30 cm.

Obrázok H

Upozornenie

Prístroj neumiestňujte na horúce povrchy alebo do blízkosti vykurovania.

Zabráňte vniknutiu akýchkoľvek kvapalín alebo cudzích materiálov (napr. kovové predmety) do prístroja.

1. Zástrčku sieťového zdroja zasuňte do prístroja a sieťovú zástrčku zasuňte do zásuvky.

Obrázok I

Prístroj je pripravený na prevádzku

Upozornenie

Odporúčame nechať prístroj pri jeho prvom použití bežať cez noc, aby sa mohlo vykonať dôkladné vyčistenie vašej miestnosti.

Upozornenie

Tabuľka s hodinovými údajmi týkajúcimi sa symbolov na displeji, ktoré reprezentujú životnosť filtra, pozrite si kapitolu Výmena filtra

Obsluha

Zapnutie/vypnutie prístroja

1. Pre zapnutie prístroja: Stlačte tlačidlo na zapnutie/vypnutie prístroja.

Obrázok I

Prístroj sa automaticky spustí.

Upozornenie

Po zapnutí sa na ovládacom paneli na krátku dobu rozsvietia indikátory a tlačidlá. Integrovaný snímač kvality vzduchu automaticky meria kvalitu vzduchu v miestnosti.

1. Pomocou ovládacích tlačidiel možno podľa potreby nastaviť napríklad nasledujúce funkcie:
2. Stupeň ventilátora ● Automatický režim
3. Režim spánku
4. Časovač
5. Pre vypnutie prístroja: Stlačte spínač na zapnutie/vypnutie prístroja.

Indikátory a tlačidlá na ovládacom paneli zhasnú.

Prístroj je vypnutý.

Napríklad pri zlej kvalite vzduchu bude automaticky nastavený vyšší stupeň ventilátora.

V režime spánku beží ventilátor najnižšou rýchlosťou a tým pádom je veľmi tichý. Všetky svetelné symboly sú zhasnuté.

Nastavenie stupňa ventilátora

V závislosti od kvality vzduchu je možné manuálne nastaviť stupeň ventilátora I, II alebo III. V prípade zlej kvality vzduchu, napríklad pre odfiltrovanie dymu, by mal ventilátor bežať s najvyššou rýchlosťou (stupeň III) po dobu 15-20 minút.

Upozornenie

Pre efektívne vyčistenie vzduchu ponechajte okná a dvere pri zapnutej čističke vzduchu zatvorené.

Symbol ovládacieho tlačidla pre stupeň ventilátora:

- Stláčajte ovládacie tlačidlo na nastavenie stupňa ventilátora až do dosiahnutia požadovaného stupňa.

Časovač možno nastaviť na 2, 4, 6 alebo 8 hodín prevádzky. Po uplynutí nastavenej doby sa prístroj automaticky vypne. Stupeň ventilátora možno kedykoľvek zmeniť.

• Zapnutie: Stláčajte ovládacie tlačidlo na nastavenie časovača až do dosiahnutia požadovanej doby prevádzky. Dôjde k rozsvieteniu indikátora. Na ovládacom paneli sa zobrazí nastavená doba prevádzky.
• Vypnutie: Stláčajte ovládacie tlačidlo na nastavenie časovača až do zhasnutia indikátora časovača. Časovač je vypnutý.

Zablokovanie/odblokovanie ovládacieho panela

Pre zabránenie neúmyselným zmenám nastavení, napr. vplyvom detí alebo domácich zvierat, možno ovládací panel zablokovať.

Symbol ovládacieho tlačidla a displejového zobrazenia pre zablokovanie ovládacieho panela:

• Zablokovanie: Stlačte tlačidlo a podržte ho 3 sekundy stlačené.
• Odblokovanie: Stlačte blokovacie tlačidlo a podržte ho 3 sekundy stlačené.

Indikátor kvality vzduchu PM 2,5

Na displeji sa v jednotke µ g/m ³ číselne zobrazuje koncentrácia jemného prachu (PM 2,5). O kvalite vzduchu navyše informuje farebný index:

PM 2,5 Kvalita vzduchu Farba
0- 60 Dobrá Modrá
61 - 120 Stredná Žltá
121 - 500 Zlá Červená

Preprava a skladovanie

⚠UPOZORNENIE

Pri skladovaní a preprave dbajte na hmotnosť prístroja.

Prístroj skladujte len v suchých vnútorných priestoroch.

Kvapaliny môžu viesť elektrický prúd a spôsobiť tak vážne až smrteľné zranenia.

Prístroj alebo sieťový zdroj nikdy neponárajte do vody.

Prístroj alebo sieťový zdroj nikdy nečistite mokrým spôsobom.

1. Vypnite prístroj.
2. Sieťový zdroj vytiahnite zo zásuvky.
3. Prístroj utrite mäkkou a suchou utierkou. Nepoužívajte abrazívne alebo leptavé čistiace prostriedky.

Výmena filtra

Filter by sa mal vymeniť najneskôr po 2 500 - 3 000 hodinách prevádzky. Ak bude prístroj hlasnejší, ak bude z prístroja (filtra) vystupovať nepríjemný zápach, alebo ak bude filter viditeľne znečistený, tak aj skôr. Na displeji bliká symbol pripomínajúci nutnosť výmeny filtra.

V závislosti od životnosti sa zobrazuje nasledujúci počet symbolov:

Indikácia životnosti filtra (h)
2 401 - 3 000
1 801 - 2 400
1 201 - 1 800
601 - 1 200
1 - 600

1. Vypnite prístroj a sieťový zdroj odpojte od zásuvky a prístroja.

Obrázok J

1. Otočte prístroj hore dnom a zaistenie krytu filtra otočte o 90 stupňov v smere chodu hodinových ručičiek.

Obrázok B

1. Odoberte kryt filtra.

Obrázok C

1. Vyberte filtre.

Obrázok D

1. Vybaľte nové filtre.

Obrázok E

1. Vložte vybalené filtre. Uistite sa, že ťahacie spony sú viditeľné a smerujú dovnútra.

Obrázok F

1. Nasaďte kryt filtra a zaistenie otočte o 90 stupňov v protismere chodu hodinových ručičiek. Prístroj otočte tak, aby sa jeho displej nachádzal hore.

Obrázok G

1. Sieťový zdroj pripojte k prístroju a k zásuvke.
2. Zapnite prístroj.

a Pre reset filtra stlačte symbol

3 sekundy stlačený.

Obrázok K

Pomoc pri poruchách

Poruchy majú často jednoduchú príčinu, ktorú dokážete odstrániť sami pomocou nasledujúceho prehľadu. V prípade pochybností alebo pri poruchách, ktoré tu nie sú uvedené, sa obráťte na autorizovaný zákaznícky servis.

Chyba	Príčina	Odstránenie
Prístroj nie je možné zap-nút'	Žiadne elektrické napätie	● Skontrolujte zásuvku a poistku napájania prúdom.● Zástrčku siet'ového zdroja zasuňte do inej zásuvky.
	Chybný siet'ový zdroj	● Pre výmenu siet'ového zdroja sa obrát'te na zákaznícky servis.
	Chybný prístroj ● Kontaktujte zákaznícky servis.
Displej bliká a prístroj sa nespúšt'a	Nesprávne nasadený kryt filtra	● Správne nasad'te kryt filtra, pričom dbajte aj na správne umiestnenie filtrov.
Prúd vzduchu je znížený	Upchatý filter	● Vymeňte filter, pozrite si kapitolu Výmena filtra.
	Nevybalený filter	● Vybal'te filter, pozrite si kapitolu Vloženie filtra.
	Príliš nízky stupeň ventilátora	● Zvýšte stupeň ventilátora, pozrite si kapitolu Nastavenie stupňa ventilátora.
	Vývod vzduchu je zablokovaný	● Odstráňte cudzie telesá.
Neúčinné odstraňovanie zápachu	Zlá kvalita okolitého vzduchu	● Pre zlepšenie vetrania otvorte okno.
	Opotrebovaný alebo príliš dlho používa-ný filter	● Vymeňte filter.
	Príliš nízky stupeň ventilátora	● Zvýšte stupeň ventilátora, pozrite si kapito-lu Nastavenie stupňa ventilátora.
Zlá kvalita vzduchu	Príliš nízky stupeň ventilátora	● Zvýšte stupeň ventilátora, pozrite si kapito-lu Nastavenie stupňa ventilátora.
	Prievan	● Počas prevádzky prístroja zatvorte okná a dvere.
	Vel’kost’ miestnosti výrazne nad 20 m2	● Dbajte na maximálnu vel’kost’ miestnosti.
	Zablokované vzduchové štrbiny na prí-stroji	● Dodržiavajte potrebné vzdialenosti od prí-stroja.● Na prístroj nič neumiestňujte.
	Nevybalený filter	● Vybal’te filter, pozrite si kapitolu Vloženie filtra.
	Upchatý alebo znečistený filter.	● Vymeňte filter, pozrite si kapitolu Výmena filtra.

Technické údaje

Elektrická prípojka
Sietové napätie	V	100-240
Fáza	~	1
Sietová frekvencia	Hz	50 - 60
Menovitý výkon	W	24
Pohotovostný režim	W	<0,5
Výkonové údaje prístroja
Prietok čistého vzduchu	m3/h	220
Úžitková plocha	m2	* 20
Účinnosť filtra pri 0,3 μm		99,95%
Maximálna životnosť filtra (v zá-vislosti od prostredia)	h	3000
Stupne vetrania		3
Rozmery a hmotnosti
Hmotnosť	kg	2,7
DÍžka x šírka x výška	mm	220x220x343
Podmienky prostredia
Teplota okolia	°C	- 10 °C - + 40 °C
Zistené hodnoty podl’a EN 60335-2-69
Hladina akustického výkonu LWA	dB(A)	26-52

* Pri výške stropu 3 m a 3-násobnej výmene vzduchu za hodinu

Technické zmeny vyhradené.
