NÁVOD NA OBSLUHU GSE 5501 DSG Güde

Preklad originálneho návodu na prevádzku Elektrický generátor

Uvedenie do prevádzky

Pred prvým uvedením do prevádzky musí byť motor bezpodmienečne naplnený motorovým olejom. Pred každým uvedením do prevádzky skontrolujte stav oleja. Motorový olej príp. Doplňte.

Z dôvodov zaistenia kvality sa každé zariadenie podrobuje skúšobnému chodu a naplní motorovým olejom. Pred transportom sa olej zase vypustí, na meracej tyči však môžu byť zvyšky motorového oleja. Napriek tomu, prosím, svedomito skontrolujte stav oleja a znovu doplňte motorový olej.

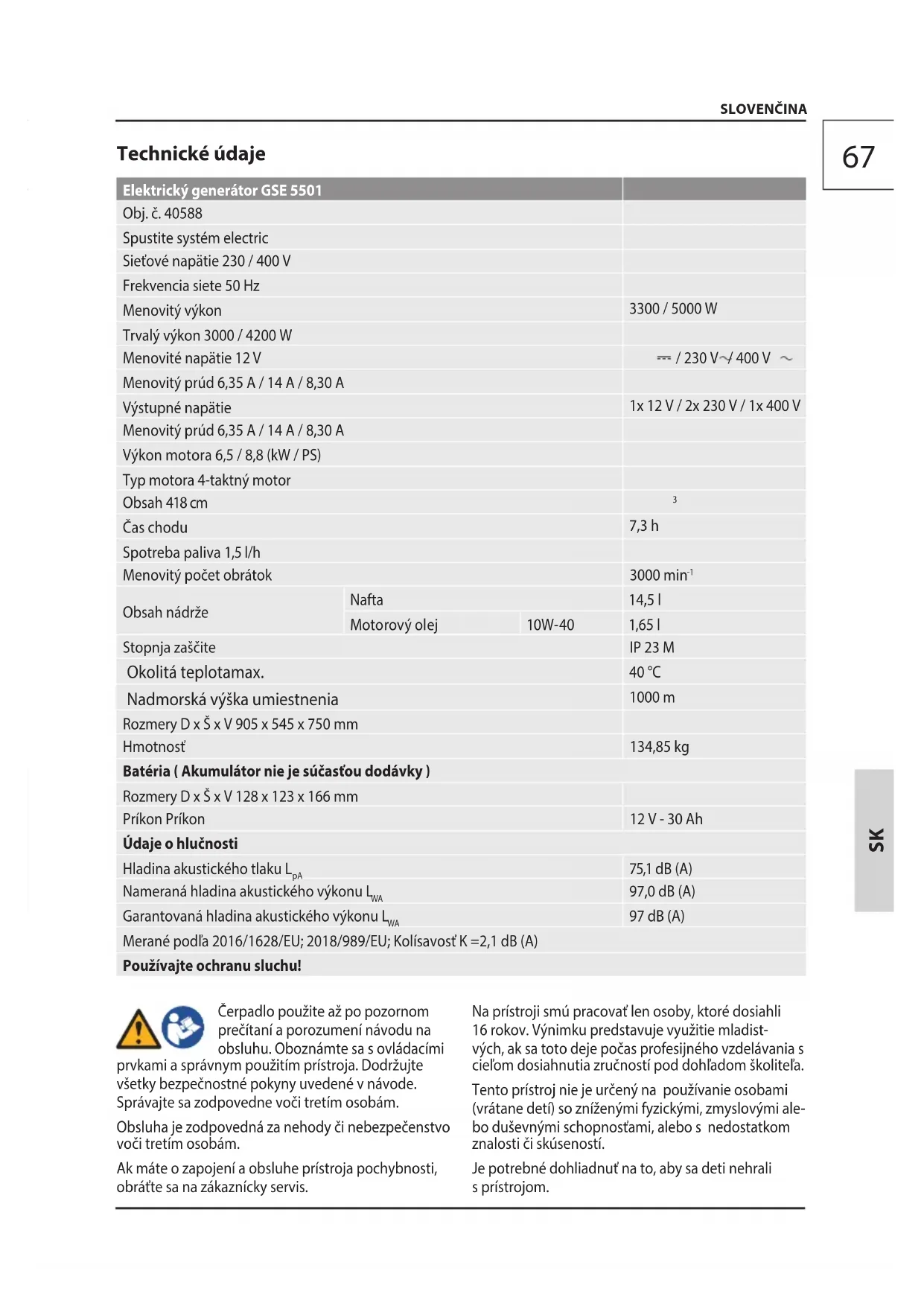

Obsah nádrže Nafta 14,5 l Motorový olej 10W-40 1,65 l Stopnja zaščite IP 23 M Okolitá teplotamax. 40 °C Nadmorská výška umiestnenia 1000 m Rozmery D x Š x V 905 x 545 x 750 mm Hmotnosť 134,85 kg Batéria ( Akumulátor nie je súčasťou dodávky ) Rozmery D x Š x V 128 x 123 x 166 mm Príkon Príkon 12 V - 30 Ah Údaje o hlučnosti Hladina akustického tlaku L

97 dB (A) Merané podľa 2016/1628/EU; 2018/989/EU; Kolísavosť K =2,1 dB (A) Používajte ochranu sluchu! Čerpadlo použite až po pozornom prečítaní a porozumení návodu na obsluhu. Oboznámte sa s ovládacími prvkami a správnym použitím prístroja. Dodržujte všetky bezpečnostné pokyny uvedené v návode. Správajte sa zodpovedne voči tretím osobám. Obsluha je zodpovedná za nehody či nebezpečenstvo voči tretím osobám. Ak máte o zapojení a obsluhe prístroja pochybnosti, obráťte sa na zákaznícky servis. Na prístroji smú pracovať len osoby, ktorédosiahli 16 rokov. Výnimku predstavuje využitie mladist

vých,ak sa toto deje počas profesijného vzdelávania s cieľomdosiahnutia zručností pod dohľadom školiteľa. Tento prístroj nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými ale

bo duševnými schopnosťami, alebo s nedostatkom znalosti či skúseností. Je potrebné dohliadnuť na to, aby sa deti nehrali sprístrojom.68 SLOVENČINA

Použitie podľa predpisov Tento prúdový agregát je koncipovaný výhradne na prevádzku elektrických zariadení, ktorých max. výkon leží v rozsahu výkonových údajov generátora. Je pot- rebné vziať do úvahy vyšší štartovací prúd indukčných spotrebičov. Generátor je určený na prevádzku bežných ohmických a indukčných spotrebičov, ako napr. svete

lné reťaze, elektrické ručné náradie (vŕtačky, elektrické reťazové píly, kompresory). Pri pripojení k stacionárnemu zariadeniu ako je kúrenie, elektrické napájanie, klimatizačné zariadenie alebo na napájanie mobilných domov je, ak ide o pripojenie a uzemnenie, bezpodmienečne nutné poradiť sa s odborným elektrikárom a výrobcom kúrenia. Pri nedodržaní ustanovení všeobecne platných predpisov a ustanovení z tohto návodu nie je možné výrobcu považovať za zodpovedného za škody. Výrobcom je poskytnuté a zabudované ochranné opatrenie „Ochranné oddelenie s vyrovnávaním potenciálu“. Na odvádzanie statických nábojov je potrebné uzemniť kryt. Upozorňujeme, že naše zariadenia neboli svojím určením konštruované na živnostenské, remeselné alebo priemyselné použitie. Ak sa zariadenie použije v živnostenských, remeselných alebo priemyselných prevádzkach alebo pri obdobných činnostiach, nemôžeme prevziať žiadnu záruku. Stroj sa smie používať iba v bezchybnom technickom stave a za zohľadnenia všetkých bezpečnostných upozornení. Zvyškové riziká Aj pri správnom používaní a dodržiavaní všetkých bezpečnostných predpisov môžu stále ešte existovať zvyškové riziká. Nebezpečenstvo požiaru! Nikdy neprevádzkujte prístroj vokolí ľahko zápalných materiálov. Palivo je vysoko horľavé. Palivo uschovajte len vo vhodných nádobách. Stroj sa smie tankovať len vonku a nie v blízkosti otvorených plameňov, resp. horiacich cigariet. Tankujte pred spustením stroja. Ak je motor v chode alebo ešte horúci, nesmie sa tankovať ani otvárať veko nádrže. Po použití nechajte stroj minimálne 10 minút vychladnúť, kým budete doplňovať pohonnú hmotu. Dbajte na to, aby palivo nepretieklo. Ak palivo pretečie, motor sa nesmie spúšťať. Odstráňte na prístroji znečistené miesto a zabráňte akémukoľvek pokusu o zapaľovanie, kým sa neodparia výpary paliva.. Upevnite zase všetky kryty a uzávery na palivovej nádrži a na palivových nádržkách. Palivovú nádrž vyprázdňujte výhradne vonku. Nebezpečenstvo otravy! Výfukové plyny, pohonné hmoty a mazacie prostriedky sú jedovaté. Vdychovanie výfukových plynov môže byť smrteľné! Neprevádzkujte stroj v uzatvorenom priestore, kde sa môžu nahromadiť nebezpečné plyny oxidu uhoľnatého. Nebezpečenstvo popálenia! Niektoré diely stroja sa pri prevádzke silne zahrievajú. Horúcich dielov, napr. motor a tlmič hluku, sa nedotýkajte. Dotyk horúcich častí stroja môže spôsobiť popáleniny. Horúcich dielov, napr. motor a tlmič hluku, sa nedotýkajte. Zariadenie nechajte po ukončení prevádzky najprv vychladnúť. Nebezpečenstvo zásahu elektrickým prúdom. Priamy elektrický kontakt môže spôsobiť zásah elektrickým prúdom. Nikdy sa zariadenia nedotýkajte vlhkými rukami.69 SLOVENČINA

Poškodenie sluchu Dlhší pobyt vbezprostrednej blízkosti bežiaceho prístroja môže spôsobiť poškodenie sluchu. Používajte ochranu sluchu! Správanie v prípade núdze Poskytnite úrazu zodpovedajúcu potrebnú prvú po- moc a privolajtečo možno najrýchlejšie kvalikovanú lekársku pomoc.Chráňte zraneného pred ďalšími úrazmi a upokojte ho. Ak požadujete pomoc,uveďte tieto údaje: 1. Miesto nehody, 2. Druh nehody, 3. Počet zranených, 4. Druh zranenia Pripojenie, inštalácia a prevádzka

AVR Automatická regulácia napätia zaisťuje, aby kolísanie napätia generátora ležalo v rozsahu hodnôt garantovaných elektrárňou. Pozor: Pred použitím je zásadne nutné skontrolovať, či je spotrebič vhodný na prevádzku s generátorom. Technické údaje spotrebiča musia vždy súhlasiť s údajmi a bezpečnostnými pokynmi generátora. Pri elektronicky riadených zariadeniach je nutné si vopred vyžiadať informácie od výrobcu (HIFI, počítač, TV, kamery, elektronické ručné náradie s plynulou reguláciou alebo napr. nabíjačky), pretože elektrický generátor neprodukuje (z dôvodu spaľovacieho motora) dokonalú sínusoidu. Z dôvodu prípadného kolísania napätia odporúčame, aby sa nepripájali elektronické zariadenia, ako sú HiFi prístroje a ďalej televízory a počítače, tie by sa mohli poškodiť! Spotrebič pripojte až vtedy, keď bude generátor bežať s plnými otáčkami. Skôr ako vypnete generátor, odpojte spotrebič. Nikdy nepripájajte druhý spotrebič, keď už je v prevádzke iný. To vedie nevyhnutne k výkyvom, ktoré môžu elektronicky riadené zariadenie zničiť. Kritickým bodom indukčného spotrebiča je príkon pri spúšťaní stroja. Príkon môže byť až 3 – 5-násobok menovitého výkonu, ktorý sa musí bezpodmienečne brať do úvahy. Všeobecné bezpečnostné pokyny Pozor Prečítajte si všetky bezpečnostné pokyny a inštrukcie. Chyby pri dodržiavaní nižšie uve- dených pokynov môžu viesť kzásahu elektrickým prúdom, požiaru a/alebo vážnym úrazom. Všetky bezpečnostné pokyny a inštrukcie uschovajte na budúce použitie. Deti a ostatné osoby udržujte vbezpečnej vzdialenos

ti od elektrického prístroja. Minimálny bezpečnostný odstup je 5 m. Nikdy nenechávajte deti pracovať s prístrojom. Nikdy nenechávajte dospelých bez riadneho zaškolenia pracovať s prístrojom. Noste osobné ochranné pomôcky. Nikdy nezapájajte spoločne 2 generátory. Na nastaveniach motora a prístroja sa nesmú vykonávať žiadne zmeny. Je čo najprísnejšie zakázané demontovať, upravovať a účelovo odcudzovať ochranné zariadenia nachádzajúce sa na stroji alebo na ňom umiestňovať cudzie ochranné zariadenia. Prístroj sa nesmie používať, ak je poškodený alebo sú chybné bezpečnostné zariadenia. Opotrebené a poškodené diely vymeňte. Palivo je vysoko horľavé. Motor tankujte len vo vypnutom stave. Stroj sa smie tankovať len vonku a nie v blízkosti otvorených plameňov, resp. horiacich cigariet. Dbajte na to, aby palivo nepretieklo. Ak pa

livo pretečie, motor sa nesmie spúšťať. Odstráňte na prístroji znečistené miesto a zabráňte akémukoľvek pokusu o zapaľovanie, kým sa neodparia výpary paliva.. Ropné produkty nesmú prísť do kontaktu s pokožkou, očami a odevom. Niektoré diely stroja sa pri prevádzke silne zahrievajú. Horúcich dielov, napr. motor a tlmič hluku, sa ne

dotýkajte. Dotyk horúcich častí stroja môže spôsobiť popáleniny. Dbajte na výstražné upozornenia na prístroji. Výfukové plyny, pohonné hmoty a mazacie prostried

ky sú jedovaté. Neprevádzkujte stroj v uzatvorenom priestore, kde sa môžu nahromadiť nebezpečné plyny oxidu uhoľnatého. Ak má byť generátor prevádzkovaný v dobre vetraných priestoroch, musia byť výfukové plyny vedené cez výfukovú hadicu priamo do voľného ovzdušia.70 SLOVENČINA

POZOR! Aj pri prevádzke výfukovej hadice môžu unikať jedovaté výfukové plyny. Vzhľadom na riziko požiaru nesmie byť výfuková hadica nikdy smerovaná na horľavé látky. Elektrická bezpečnosť Skontrolujte pred používaním prístroj a jeho elekt

rické vybavenie (vrátane vedení a konektorov) aby ste zaistili, že prístroj nie je chybný. Elektrický generátor sa nesmie pripájať k iným zdro

jom prúdu, ako je napríklad napájanie dodávateľom elektrickej energie. V osobitých prípadoch, kedy sa predpokladá záložné pripojenie k existujúcim elektrickým systémom, smie toto pripojenie vykonať iba kvalikovaný elektrikár, ktorý zohľadňuje rozdiely medzi zariadením prevádzkovaným z verejnej elektri- ckej siete a prevádzkou elektrického generátora. Nepripájajte stroj so žiadnymi inými zdrojmi energie. Nepripájajte stroj na domovú sieť. Elektrické prívodné vedenia a pripojené prístroje musia byť v bezchybnom stave. Ochrana pred úrazom elektrickým prúdom závisí na poistkách, ktoré sú určené špeciálne pre daný prú

dový zdroj. Nahraďte poistky len takými, ktoré majú rovnaké hodnoty a výkonové charakteristiky. Z dôvodu vysokých mechanických zaťažení používajte len pevné gumené hadicové rozvody (podľa IEC 60245-4) alebo porovnateľné. Používajte vonku len nato schválené a príslušne označené predlžovacie káble (H07RN…). Pri používaní predlžovacích vedení alebo mobilných distribučných sietí nesmie byť prekročená hodnota odporu 1,5 Ω. Pri používaní predlžovacích káblov nesmie ich celková dĺžka prekročiť pre 1,5 mm2 50 m, pre 2,5 mm² 100 m. Výrobcom je poskytnuté a zabudované ochranné opatrenie „Ochranné oddelenie s vyrovnávaním potenciálu“. Na odvádzanie statických nábojov je potrebné uzemniť kryt. POZOR! Dodržiavajte miestne predpisy elektrickej bezpečnosti POZOR! Pri obnovení zásobovania zariadenia dodržiavajte požiadavky a preventívne opatrenia v závislosti od ochranných opatrení tohto zariadenia a uplatniteľných smerníc. Pred uvedením do prevádzky Bezpečná prevádzka si vyžaduje dostatočné užívateľské znalosti funkcií a pozícií ovládacích prvkov a ukazovateľov alebo počítadiel. Dbajte na strany s obrázkami v prednej časti návodu. Prístroj používajte len v bezchybnom stave. Pred každou prevádzkou vizuálne skontrolujte. Predovšetkým bezpečnostné zariadenia, elektrické ovládacie prvky, elektrické vedenia a skrutkové spoje skontrolujte z hľadiska poškodenia a utiahnutia. Poškodené časti pred prevádzkou prípadne vymeňte. Prístroj sa smie prevádzkovať len v pracovnej pozícii (rovný podklad), pretože inak môže vytiecť palivo alebo olej, resp. nebude už zaistené mazanie. Spustiť motor Generátor má poistku proti nízkemu stavu oleja. Keď je hladina oleja veľmi nízka, nie je možné spustiť ge- nerátor (pri pokuse o spustenie sa rozsvieti kontrolka oleja). POZOR: Pri spustení s rezervným štartérom môže dôjsť k poraneniam ruky náhlym spätným účinkom, ktorý je spôsobený rozbiehajúcim sa motorom. Používajte ochranné rukavice! Prevádzka Prúdové zdroje smú byť prevádzkované len do ich menovitého výkonu za menovitých podmienok okolia. Zariadenie sa nesmie vystavovať vlhkosti alebo prachu. Prípustná teplota prostredia je -10 °C až +40 °C, výška: 1 000 m nad morom, relatívna vlhkosť vz

duchu: 90 % (nekondenzujúca). Pri nedodržaní týchto hodnôt môže dôjsť k strate výkonu. Ochrana proti preťaženiu Prúdový zdroj je vybavený ochranou proti preťaženiu. Tá vypína príslušné zásuvky pri preťažení. Pozor! Ak by nastal tento prípad, tak znížte elektrický výkon, ktorý odoberiete prúdovému zdroju alebo odstráňte chybne pripojené prístroje. Postavte prístroj vždy na pevný a rovný podklad! Otáčanie a nakláňanie či premiestňovanie počas prevádzky je zakázané. Nikdy neodkrývajte generátor. Za nasledujúcich podmienok okamžite vypnite prístroj:

• keď motor beží nepokojne alebo nerovnomerne

• pri poklese elektrického výstupného výkonu

• pri prehriatí pripojeného spotrebiča

• pri nadmerných vibráciách generátora

• pri výskyte dymu alebo ohňa

• pri neobvyklých vibráciách alebo hluku

• ak sa motor zdá byť preťažený alebo má zlyhať71 Doprava a skladovanie Pri preprave zaistite prístroj proti skĺznutiu a preklo- peniu. Pri preprave dbajte na to, aby nemohlo dôjsť k úniku paliva alebo oleja. Pri preprave stroja používajte len prepravné zaria

denie. Prístroj skladujte na suchom mieste. Stroj neodstavujte bezprostredne po vypnutí v uzatvorených priestoroch, ale nechajte ho vychladnúť vonku. Symboly Pozor! Varovanie pred horúcimi povrchmi! Nebezpečenstvo popálenia! Výstraha pred nebezpečným elektrickým napätím Na zníženie rizika zranenia si prečítajte prevádzkový návod. Používajte ochranu sluchu! Noste ochranné okuliare! Pred používaním uzemnite Používajte ochranu sluchu! Pred všetkými prácami na motore vypnite motor a vytiahnite nástrčku zapaľovacej sviečky. Nebezpečenstvo explózie! Motor tankujte len vo vypnutom stave. Nebezpečenstvo otravy! Nebezpečenstvo otravy! Prístroj používajte iba vonku, nikdy nie v uzatvorených alebo zle vetraných priestoroch. Zákaz fajčenia a otvoreného ohňa. Chrániť pred vlhkosťou. Nevystavujte stroj dažďu. Deti a nepovolané osoby držte vždy mimo dosahu prístroja. Striedavý prúd Jednosmerný prúd Chybné a/alebo likvidované prístroje mu- sia byť odovzdané do príslušných zberní. Starý olej zlikvidujte ekologicky. Dbajte na to, aby sa ropné produkty nedostali do pôdy. CE symbol Údrzba Pred všetkými prácami na motore vypnite motor a vytiahnite nástrčku zapaľovacej sviečky. Počkajte, až sa prístroj ochladí. Pred každou prevádzkou vizuálne skontrolujte. V prípade úplného vyprázdnenia nádrže spotre

bovaním obsahu nádrže sa obráťte na autorizo- vanú dielňu alebo servisnú prevádzku na účely odvzdušnenia dieselového motora Predovšetkým bezpečnostné zariadenia, elektrické ovládacie prvky, elektrické vedenia a skrutkové spoje skontrolujte z hľadiska poškodenia a utiahnutia. Udržujte stroj, najmä vetracie otvory, vždy v čistom stave. Teleso stroja nikdy neostrekujte vodou! Plasty nečistite rozpúšťadlom, horľavými alebo toxi

ckými kvapalinami. Na čistenie používajte len vlhkú handričku. Opravy a práce, nepopísané vtomto návode, smie vykonať len kvalikovaný autorizovaný personál. Používať len originálne príslušenstvo a originálne náhradné diely. Len pravidelne udržiavaný a ošetrovaný prístroj môže byť uspokojivou pomôckou. Nedostatočná údržba a starostlivosť môže viesť k nepredvídaným nehodám a úrazom. V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com. SLOVENČINA SK72

SLOVENČINA Likvidácia Chybné a/alebo likvidované prístroje musia byť odovzdané do príslušných zberní. Batérie, olej, nafta a podobné látky sa nesmú dostať do životného prostredia Dbajte na to, aby sa ropné produkty nedostali do pôdy. Vybité batérie sa nesmú likvidovať s domovým odpadom. Dbajte o životné prostredie a odneste ich na zberné miesta, ktoré sú vybavené v súlade s vnútroštátnymi a miestnymi predpismi. Záruka Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebiteľa a začína dňom nákupu prístroja. Záruka sa vzťahuje výhradne na nedostatky spô

sobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložiť originálny doklad o kúpe s dátumom predaja. Do záruky nespadá neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cud

zím zásahom alebo cudzími predmetmi. Nedodržanie návodu na použitie a montáž a normálne opotrebenie tiež nespadá do záruky. Dôležité informácie pre zákazníka Upozorňujeme, že vrátenie počas záručnej lehoty alebo i po záručnej lehote je potrebné zásadne vykonať v originálnom obale. Týmto opatrením sa účinne zabráni zbytočnému poškodeniu pri doprave a často spornému vybaveniu. Prístroj je optimálne chránený len v originálnom obale, a tým je zaistené plynulé spracovanie. Servis Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôcť vám. Aby bolo možné váš prístroj v prípade reklamácie identikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku. Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com73 SLOVENČINA

Plán prehliadok a údržby Opravy a práce, nepopísané vtomto návode, smie vykonať len kvalikovaný autorizovaný personál. Používať len originálne príslušenstvo a originálne náhradné diely. Pravidelné údržbové obdobie Pred každým uvedením do prevádzky Po 1 mesiaci Po 3 mesia- coch alebo 50 prevád- zkových hodinách Po 6 mesia- coch Po 12 mesia- coch Motorový olej (10W-40) Kontrola

Tip: Pre zaistenie spoľahlivej prevádzkovej pohotovosti elektrického generátora odporúčame zásadne používať prísadu do paliva, a pri dlhších odstávkach vykonať 2 – 3 skúšobné chody. Odstránenie poruchy Problém Príčina Odstránenie Motor neštartuje Nedostatok paliva Doplňte palivo Nesprávne palivo, Uskladnenie bez vyprázdnenia nádrže na naftu Vyprázdnite palivovú nádrž a karburátor . Nalejte naftu Málo oleja v motore Doplňte olej Prístroj nestojí vodorovne. Je signalizo

vaný nedostatok oleja Postavte prístroj vodorovne Motor beží nepravi

delne Vzduch v prívode paliva Odvzdušnite elektrocentrálu Zlé palivo (pohonná hmota) Uistite sa, že bolo použité správne palivo. Generátor nevyrába žiadny prúd. Skrat Chybný kábel Uvoľnený kábel Je to chyba, ktorú nemôžete sami odstrániť. Kontaktujte servis GÜDE. Motor sa zastaví. Rozbehový prúd je veľmi veľký. Znížte spotrebič Veľmi dlhý kábel Skráťte kábel E-štart bez funkcie. Vybitá alebo chybná batéria Nabite alebo vymeňte batériu74 POLSKI
