GHS 520 7 TE - Štiepač dreva Güde - Bezplatný návod na obsluhu

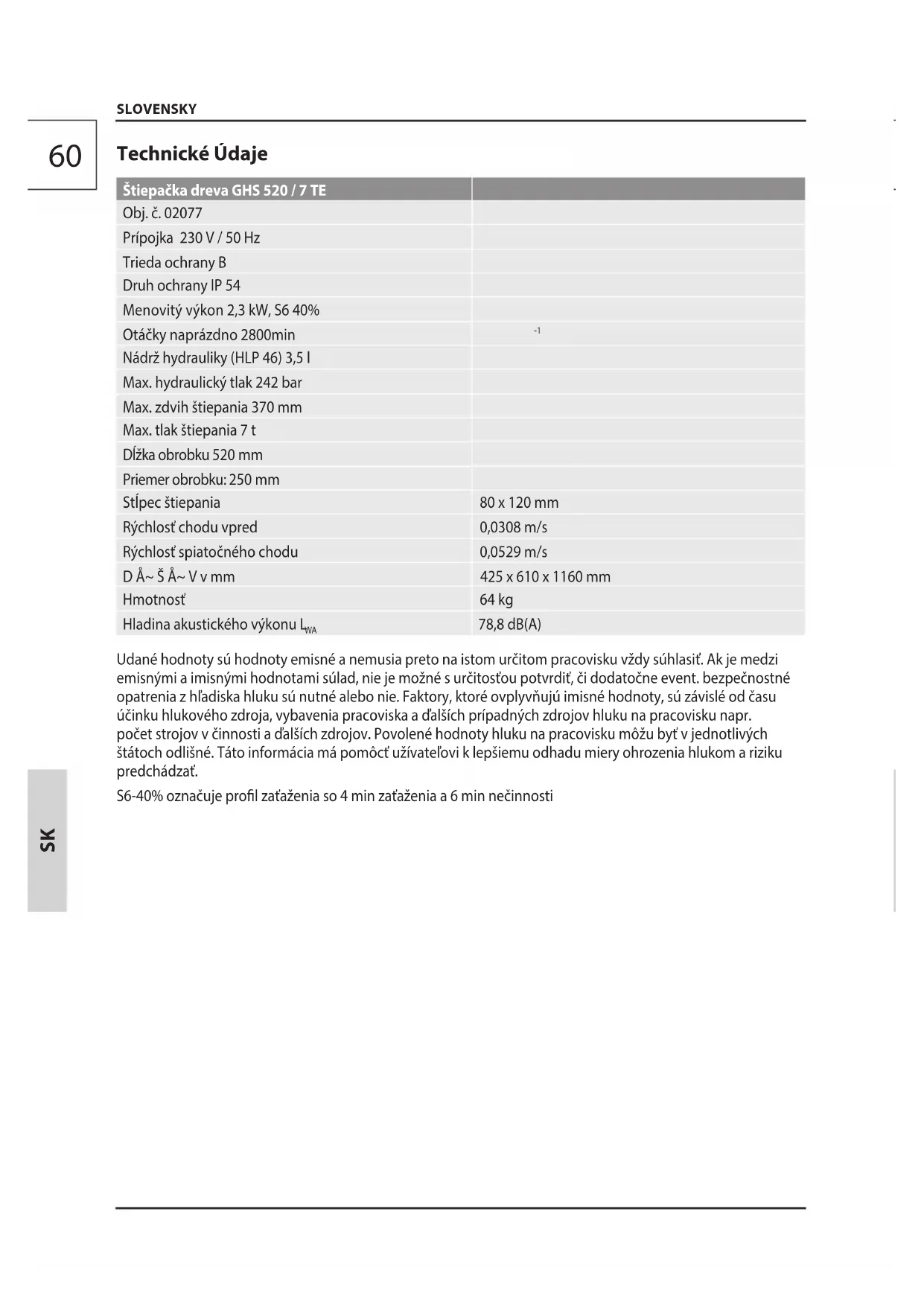

Sila štiepania	7 ton
Maximálny hydraulický tlak	242 bar
Výkon motora (P1)	2 300 W
Napätie napájania	230 V - 50 Hz
Rýchlosť motora	2 800 ot/min
Prevádzkový režim	S6/40%
Stupeň ochrany motora	IP 54
Dĺžka prijateľného polena	200 až 520 mm
Maximálny priemer polena	250 mm
Objem hydraulického oleja	3,5 litra
Typ hydraulického oleja	HLP 46
Hladina zvuku LWA	89 dB(A)
Hrubá hmotnosť	69 kg
Rozmery (D x Š x V)	425 x 610 x 1 160 mm
Aktívna bezpečnosť	Dvojručné ovládanie + ochranný kryt
Zahrnuté príslušenstvo	Základný rám + transportné kolesá
Referenčné číslo výrobcu	02077

Často kladené otázky - GHS 520 7 TE Güde

Aká je štiepacia sila Güde GHS 520/7 TE?

GHS 520/7 TE vyvíja štiepaciu silu 7 ton, s maximálnym hydraulickým tlakom 242 bar. Táto sila umožňuje ľahko štiepať drevo s tvrdými alebo mierne zauzlenými vláknami bez väčšej námahy zo strany operátora.

Akú dĺžku klatiny možno štiepať s týmto zariadením?

Štiepačka akceptuje klatiny s dĺžkou od 200 do 520 mm. Odporúča sa narezať guľatinu na správnu dĺžku pred jej umiestnením na vodiaci klát pre optimálnu prácu.

Aký je maximálny priemer klatín na spracovanie?

Maximálny akceptovaný priemer je 250 mm. Pre klatiny s väčším priemerom je potrebné ich pred polením rozdeliť na štvrte.

Dá sa GHS 520/7 TE pripojiť na obyčajnú zásuvku?

Áno, funguje na štandardnej jednofázovej sieti 230 V - 50 Hz. Jeho príkon 2 300 W vyžaduje obvod chránený vhodným ističom. V prípade predlžovačky uprednostnite minimálnu prierez 2,5 mm², aby ste predišli poklesom napätia.

Dá sa štiepačka používať nepretržite celý deň?

Nie. Motor pracuje v režime S6/40%, čo zodpovedá približne 4 minútam štiepania nasledovaným 6 minútami prestávky v cykle 10 minút. Dodržiavanie tohto cyklu je nevyhnutné, aby sa predišlo prehriatiu a predĺžila sa životnosť motora.

Aký hydraulický olej použiť a v akom množstve?

Hydraulická nádrž vyžaduje 3,5 litra oleja typu HLP 46. Pred každým pracovným sedením skontrolujte hladinu a nepoužívajte inú viskozitu, než je odporúčaná, aby ste predišli poškodeniu hydraulického okruhu.

Ako funguje bezpečnostný systém s dvoma rukami?

Zariadenie je vybavené dvojručným ovládaním, ktoré núti operátora držať obe ruky na ovládacích prvkoch počas štiepania. Táto aktívna bezpečnosť zabraňuje neúmyselnému kontaktu s pracovnou zónou. Ochranný kryt v oblasti štiepania tento systém posilňuje.

Aká je hladina hluku pri použití?

Garantovaná hladina akustického výkonu (LWA) je 89 dB(A). Pri dlhodobom používaní sa odporúča nosiť schválené chrániče sluchu v súlade s pravidlami osobnej ochrany.

Je štiepačka ľahko premiestniteľná z miesta na miesto?

Áno. Zariadenie je dodávané s základným rámom a integrovanými prepravnými kolesami. Ergonomické rukoväte uľahčujú manipuláciu aj napriek hrubej hmotnosti približne 69 kg.

Aká pravidelná údržba je potrebná?

Pred každým použitím skontrolujte hladinu hydraulického oleja a stav hadice. Po každej relácii vyčistite drevené triesky z klínu a podpernej stola. Vymieňajte olej HLP 46 podľa intervalov uvedených v návode na použitie.

Čo robiť, ak štiepačka nedokáže rozštiepiť klát?

Odstráňte klát bez násilného tlačenia, potom ho umiestnite na prirodzenú prasklinu alebo zmenšite jeho priemer sekerou, než začnete znova. Skontrolujte tiež hladinu hydraulického oleja: nedostatočná hladina výrazne znižuje dostupnú štiepaciu silu.

Je zariadenie chránené proti vode a dreveným trieskam?

Áno, motor má stupeň ochrany IP 54, čo ho chráni proti striekajúcej vode vo všetkých smeroch a prachu. To umožňuje použitie vonku za bežných poveternostných podmienok, ale vyhnite sa priamemu dažďu.

NÁVOD NA OBSLUHU GHS 520 7 TE Güde

Pristroj se nesmi používat bez pridavnych stolu.

Vadné a ebo likvidované pristroje musi byt odevzdány do príslusnych sběren.

Otevretodeovzdusnovaci sroub!

Záruka

Zarucni doba cini 12 mesicu pri prumyslovem pouziti, 24 mesicu pro spotrebitele a zaina dne nakupu pristroje.

Na pristroji smú pracovat'len osoby, ktoré dosiahli 16 rokov. Vynimku predstavuje vyuzitie mladistvych, ak sa toto deje poças profesijného vzdélávania scielom dosiahnutia zručnosti pod dohladom školitela.

Ak mate o zapojeni a obsluhe pristroja pochybnosti, obratte sa na zakaznicky servis.

Prevádzka neúplne zmontovaného stroja je prisné zakázaná.

Dlhé drevo na stiepanie sa nikdy nesmie klást na spodný podstavec. Vždy používajte na stiepanie stiepací stól.

Pristroj sa nesmie používat bez pridavnych stolov.

Štepačka dreva je dimenzovaná len na prevadzku 1 osobou. Na stroji nikdy nesmú pracovat dve alebo viac osôb.

Suché a vyschnute drevo moze pri stiepani vybusne vyskočit a poranit obsluhu v tvári. Noste, prosim, zodpovedajúci ochranný odev!
Drevené diely vznikajuce pri stiepani mozu\ spadnú't dole a zranit majna nohy pracujuceho\ cloveka.
Počas stiepania dreva može dojstPoklesom hydraulického noža k Rozdriveniu alebo oddeleniu Častí tela.
Hrozi nebezpecenstvo, ze uzlovite stiepané drevo sa pri stiepani zasekne. Vezmite, prosim, naVEDomie, ze je drevo pri oddeleni silne pod tlakom, a v medzere si mozte priskripnut presty.
Pozor! Stiepajte zasadne len kúsky dreva odrezané v pravom uhle! Sikmo odrezané kúsky dreva mozu pri sekani vyklznut!

Vseobecnbezpecnostnpokyny pre elektricke pristroje

Pozor Precitajte si vsetky bezpečnostné poukny a instrukcie. Chyby pri dodržiavaní nizsie uvedenych pouknov mozu viest k zasahu elektrický prudom, požiaru a/alebo váznym urazom.

Vsetky bezpečnostné poukny a instrukcie uschovajte na buduce použitie.

a) Pracovisko udržujte Čišć a dobre osvetlené. Neporiadok a neosvetlené pracovisko može viest k urazom.
b) S elektrickym pristrojom nepracujte v exploziou ohrozenom prostredi, v ktorom sa nachadzaju horlavé kvapaliny, plyny a prac. Elektrické pristroje vytvaraju iskry, ktoré mozu zapalit prac ci vypary.
c) Deti a ostatné osoby udržujte v bezpečnej vzdialenosti od elektrického prístroja.Pri rozptylovaní sa možete stratit kontrolu nad prístrojom.

a) Pripájacia zástrčka elektrického prístroja sa musí hodit do zásvuky. Zástrčku nie je možné akokol'vek menit. Uzemně elektrické prístroje nepoužívajte v kombinácii so zástrčkovými adaptérimi. Nemodifikované zástrčky a vchodné zásvuky znižuju riziko urazu elektrickým prudom.
b) Zabrante kontaktu tela s uzemnenymi povrchmi, ako su rurky, kurenie, sporaky a chladnicky. Existuje zvyşene riziko urazu elektrickym prudom, ak je vaše telo uzemnené.
c) Elektrické pristroje nevystavujte daždu a vlhkosti. Vnikutie vody do elektrického pristroja zvyšuje riziko urazu elektrickým prudom.
d) Kabel nepoužívajte v rozpore s určením, na nosenie pristroja, jeho zavesenie alebo na vytahovanie zástrécky zo zásuvky. Kabel chránte pred nadmernými teplotami, olejom, ostrymi hranami a pohyblívými Častami pristroja. Poškodené a zamotané káble zvyšuju riziko urazu elektrickým prudom.
e) Ak s elektrickym pristrojom pracujete vonku, používajte len predlžovacie káble, ktoré su vchodné na vonkajsie použitie. Použitie predlžovacieho kábla vchodného na vonkajsie použitie znižuje riziko urazu elektrickým prudom.
f) Ak sa nedá vyhnút prévázke elektrického pristroja vo vlhkom prostredi, použite ochranný vypínač proti chybovému prúdu. Použitie ochranného vypínača proti chybovému prúdu znižuje riziko urazu elektrickým prúdom.

3) Bezpečnost osob

a) Budte pozorni, davajte pozor na to, co robite, a k praci s elektrickym pristrojom pristupujte s Rozumom. Elektricky pristroj nepouzivajte, ak ste unaveni alebo pod vplyvom drog, alkoholu a liekov. Moment nepozornosti pri pouziti pristroja moze viest'k vaznym urazom.
b) Noste osobné ochranné pomocky a vždy ochranné okuliare. Nosenie osobnych ochrannych pomocok, ako su respirátor, protismyková bezpečnostné obuv, ochranna helma alebo chraniče uši, v závislosti od typu a použitia elektrického pristroja, znižuje riziko urazov.
c) Zabrante nahodnému uvedeniu do prevadzky. Uistite sa, ze je elektricky pristroj vypnuty, skó rako ho pripojite k zdroju napajania a/alebo batérii, zdvihnete alebo ponesiete. Ak mate pri nosení elektrického pristroja prst na spinači alebo pristroj zapajate do siete zapnuty, moze to viestk urazom.

d) Pred zapnutim odstrante z elektrického pristroja nastavovacie nastroje a kluc. Nastroj alebo kluc, ktory sa nachadza v pohyblivej casti pristroja, moze sposobit uraz.
e) Vyhnite sa abnormálenu držaniu tela. Zauj-mite stabilny postoj a neustále udržujte rovnováhu. Mózete tak elektricky pristroj v nečakanych situáciach lepsie kontrolovat.
f) Noste vchodný odev. Nenoste široký odev a sperky. Vlasy, odev a rukavice drzte v bezpečnej vdialenosti od pohyblivych casti. Volny odev, sperky a dlhé vlasy možu byt zachytene pohyblivymi CASTAMI.
g) Ak je możné namontovat odsávače a lapace prachu, uistite sa, ze su pripojené a správné sa používajú. Použitie odsávača prachu moź znižit ohrozenie prachom.

4) Použitie a osetrenie elektronáradia

a) Prístroi nepretăžujte. Na danú prácu použite vchodný elektrický pristroi. S vchodnám elektrický pristroiom sa pracuje lepsie a bezpečnejsie v uvedenom Rozsahu vykonu.
b) Nepoužívajte elektrický pristroj, ktorého spínač je chybný. Elektrický pristroj, ktorý už nie je možné zapnú't alebo vypnú't, je nebezpečné a musi sa opravit.
c) Zástrčku vytiahnite zo zásuvky a/alebo bateriu vyberte pred nastavovaním prístroja, výmenou príslušenstva alebo odložéním prístroja. Tieto bezpečnostné opatrenia bránia náhodnému spusteniu elektrického prístroja.
d) Elektrické pristroje, ktoré nepoužívate, uložte mimo dosahu detí. Zabrante tomu, aby elektrický pristroj používali osoby, ktoré s nim nie su oboznámene alebo si neprecítili tietoPokyny. Elektrické pristroje su nebezpečné, ak ich používajú neskúsené osoby.
e) Starajte sa o elektrické pristroje. Kontrolujte, ci pohyblivé Časti pristroja bezchybne funguju a neviaznu, ciNie su prasknute alebo poskodené tak, ze je negativne ovplyvnena funkcia elektrického pristroja. Poskodené Časti nechajte pred použitim pristroja opravit. Prćinou mnohych nahod su zle udržiavané elektrické pristroje.
f) Rezné nastroje udržujte ostre a Čisté. Starostli-vo osetrované rezné nastroje s ostrymi ostriami sa menej Často zaklinuju a lahsie sa vedu.
g) Elektrické pristroje, prisluşenstvo, násadce atd. použivajte v sulade s tymito tokynmi. Zohl'adnite pritom pracovné podmienky a cinnost, ktoru vykonávate. Použitie elektrickych pristrojov na iné než predpisanje úcely moze viest k nebezpečným situáciám.

5) Servis

a) Elektricky pristroj smie opravit'len kvalifikovany autorizovan'y personal, a to len pomocou originalnych nahradnych dielov. Tym sa zaisti, ze bezpečnost pristroja dostane zachovaná.

Bezpečnostné Pokyny

Použivanie stiepacky dreva moze byt spojené s nebezpečenstvom. Preto s nou smú manipulovat a pracovat len poucené a skuseni osoby.

Noste vchodný pracovný odev, ako napr. pevnú obuv s protišmykovou podrázkou, dlhé nohavice, rukavice, ochranné okuliare a ochranu sluch! Nenoste volné odev alebo šperky. Vlasy, odev a rukavice je nutné mat'mimo dosahu pohyblivych castí, pretoze by mohl byt' zachytené pohybumucimi sa dielmi. Nepoužívajte zariadenie, kédetete naboso alebo v otvorenych sandáloch.

V prépade zablokovania stroj ihned vypnite. Vyti -ahnite sietovú zástrčku a odstrănte zaseknutý kus dreva.

Sietová Prípojka

POZOR! Uraz elektrickym prudom! Existuje riziko urazu elektrickym prudom!

Vedomé držanie, resp. blokovanie vypínača vedie, ak nie je nulový vodic, automaticicky k zlyhaniu vypínača. V toto prípade, ktorý sa samozrajme musi preverit, zaníka záruka.

Priprava prace

Pred uvedenim do prevadzky je nutné skontrolovat funkciu bezpečnostnych zariadieni (najmá dvojpákovú obsluhu).

Pred kazdou prevadzkou vizualne skontrolujte.

Prístroj sa nesmie použivat, ak je poskodeny alebo su chybné bezpečnostné zariadenia. Opotrebené a poskodené diely vymente.

Pracovna oblast'

Pre bezpećné stiepanie dreva je nevyhnutné, aby bola pracovná oblast rovná a odolná proti smyku, a aby bola zaistená dostatoćné volnost pohybu. Pre dovoz a odvož stiepačky dreva je nutné, aby boli ces-ty volné, bez nebezpecenstva zakopnutia. Je nutné zaistit dostatoćné osvetlenie pracoviska.

Stroj musi staţ počas prevadzky na vodorovnej a rovnej zemi a podlaha okolo stroja musi byt rovná, dobre udržiavaná a bez odpadov, ako su napr. piliny a odrezky.

Prevádzka

Otvorte odvzdušnovaciu skrutku!

Pri stiepani prerasteneho dreva, vrezov nepravidelneho tvaru atd., moze dojst k ohrozeniu vyplyvajucemu z vystrelovania casti, blokovania alebo stlacenia. Nikdy nezasahujte do oblasti stiepania.

Pri opravarskych alebo udrzbarskych pracach, a dalej pri opusteni stiepacky dreva, sa musi stlacenim cerveného gombika na spinači a vytiahnutim sietovej zastrcky prerusit privod elektrického prudu. Prerusenie privodu prudu len prepnutim do polohy Vyp. nestaci.

Pri preprave stroja používajte len prepravné zaria-denie. Pristroj zaistite proti odkotúlaniu, spatnutiu alebo prevrateniu vhodnými upevnovacimi prostried-kami.

Stroj ma byt zaisteny k zemi pomocou vchodnych upevnovacich prostriedkov (napriklad zemnych kolikov). Stroj sa smie pouzivat len vtedy, ke'd je kompletne zmontovan'y.

Prevádzka neúplne zmontovaného stroja je prisne zakázaná.

Správanie v pripadé nudze

Poskytnite urazu zodpovedajuc potrebn prvu pomoc a privolajte co moznno najrchychejsie

kvalifikovanu lekarsku pomoc. Chrante zraneneho pred dalsimi urazmi a upokojte ho. Ak pozadujete pomoc, uvedte tieto udaje: 1. Miesto nebody, 2. Druh nebody, 3. Poct zranenych, 4. Druh zranenia

Udrzba

Pred montážou, upravou, Čistenim, udržbou, uskladnením alebo prenášaním vypnite zariadenie, vytiahnite sietovú koncovku z napájania a nechajte zariadenie vychladnút.

Hydraulické hadice a spoje sa musia po cca 4
prevadzkovych hodinach skontrolovat na tesnost, a
v pripe potreby dotiahnut.

Ak je pristroj chybný, musi opravu vykonat vyhradne zákaznicky servis.

Použivat len originale príslušenstvo a originale nahradné diely.

V pripade potreby najdete zoznam nahradnych dielov na internetovej stranke www.guede.com.

Necistite pristrojové zariadenie a jeho komponenty riedidlami, horlavymi alebo toxickymi kvapalinami.

Len pravidne udrziavany a osetrovany przystroi moze byt uspokojivou pomockou. Nedostatochna udrzba a starostlivost moze viestk nepredvidanym nehodam a urazom.

Likvidácia

Chybné a/alebo likvidované pristroje musia byt' odovzdané do prisluśnych zberní.

Prístroj obsahuje hydraulicky olej, ktorý predstavujé nebezpečenstvo pre podzemnu vodu. Jeho nekontrolovanie vypustanie alebo neodborná likvidácia su trestné.

Symboly

POZOR! POZOR

POZOR! Precitajte si navod na obsluhu

Pozor!

Pred udrzbarskymi a opravarskymi pracami vypnite sietov zastrokru!

Noste ochrannes okuliare!

Používajte ochranu slchu!

Len pre prevádzku 1 osobou!

Nesiahajte do oblasti stiepania!

Chrante pred vlhkom. Nevystavujte stroj daždu.

Pred spracovanim odstrante vsetky budzorode predmetry, napr. kince a drôt

Pozor - elektricky prud!

Vystraha pred poranenim ruk

Vystraha pred odmrstenymi predmetmi

Odstup od osob

Dbajte na to, aby sa v nebezpečnej oblastnikto nezdržiaval.

Smer otacania

Chybné a/alebo likvidované pristroje musia byt odovzdané do prislu-snych zberní.

Otvorte odvizdušnovaciu skrutku!

Dôlezité informácie pre zákazníka

Upozornujeme, ze vratenie poças zaručnej lehoty alebo i po zaručnej lehote je potrebné zasadne vykonat v originarnom obale. Tymto opatrenim sa ucinne zabrani zbytočnému poskodeniu pri doprave a casto spornému vybaveniu. Pristroj je optimálne chránenylen v originarnom obale, a tym je zaistené plynulé spracovanie.

Záruka

Záručná lehota je 12 mesiacov pri priemyselnom použiti, 24 mesiacov pre spotrebitela a začina dnom nákupu prístroja.

Záruka sa vztahujé vyhradne na nedostatky spösobené chybou materialu alebo vyrobnou chybou. Pri reklamaci v záručnej lehote je potrebné prilozit originalny doklad o kupe s datumom predaja.

Do záruky nepatri neodborné použitie, ako napr.
pretăzenie pristroja, použitie nasilia, poskodenie cudzim
zásahom alebo cudzimi predmetmi, nedodrzanie navodu na použitie a montáz a normalne opotrebenie.

Servis

Máte technické otázky? Reklamáciu? Potrebujete nahradné diely alebo navod na obsluhu? Na našej domovskej stränke www.guide.com vám v oddiele Servis pomóžeme rychlo a nebyroktraticy. Pomózte nam, prosim, aby sme mohli pomôct vám. Aby bolo mozné vás pristroj v pripline reklamácie identifikovat, potrebujeme seriove cislo, objednávacie cislo a rok vyroby. Vsetky tieto udaje najdete na typovom stitku.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Odstránenie poruchy
