GEKZ 300 - Elektrický zdvihák Güde - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma GEKZ 300 Güde vo formáte PDF.
| Typ produktu | Elektrický reťazový kladkostroj |
| Značka | Güde |
| Model | GEKZ 300 |
| Napájacie napätie | 230 V |
| Frekvencia | 50 Hz |
| Menovitý výkon | 410 W |
| Menovitý prúd | 1,70 A |
| Maximálna nosnosť | 300 kg |
| Maximálna výška zdvihu | 3 m |
| Rýchlosť zdvihu | 3 m/min |
| Stupeň krytia | IP 54 |
| Rozmer reťaze (priemer) | 5 mm |
| Rozmer reťaze (vonkajšia šírka) | 16,25 mm |
| Rozmer reťaze (vnútorná dĺžka) | 15 mm |
| Dĺžka kábla diaľkového ovládania | 1,85 m |
| Dĺžka elektrického kábla | 0,68 m |
| Čistá hmotnosť | 14,3 kg |
| Hrubá hmotnosť | 15,2 kg |
| Hladina akustického tlaku | < 78 dB (A) |
| Odporúčané použitie | Vertikálne zdvíhanie pevných bremien |
| Vyžadovaná ochrana pomocou prúdového chrániča | Áno (RCD) |
| Záruka pre spotrebiteľa | 24 mesiacov |
Často kladené otázky - GEKZ 300 Güde
Otázky používateľov k GEKZ 300 Güde
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Elektrický zdvihák vo formáte PDF zadarmo! Nájdite svoj návod GEKZ 300 - Güde a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GEKZ 300 značky Güde.
NÁVOD NA OBSLUHU GEKZ 300 Güde
Preklad originálneho návodu na prevádzku Elektrický retazový kladkostroj
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
SK Čistenie / Uloženie
SK Uvedenie do prevádzky
PL Uruchamianie
HU Üzembe helyezés
SK Čistenie / Uloženie
| Elektrický retazový kladkostroj GEKZ 300 | |
| Obj. č. 01707 | |
| Sietové napätie / Frekvencia | 230 V / ~50 Hz |
| Príkon | 410 W |
| Menovitý prúd | 1,70 A |
| Max. nosnosť 300 kg | |
| Stopnja zaščite IP 54 | |
| Rozmery jedného článku retaze | |
| Priemer | 5 mm |
| Šírka | 16,25 mm |
| Dĺžka vnútorná | 15 mm |
| Rýchlost' zdvihu 3 m/min | |
| max. výška zdvihu 3 m | |
| Dĺžka kábla dialkového ovládania / elektrického kábla 1,85 m / 0,68 m | |
| Hmotnosť netto/brutto 14,3 kg / 15,2 kg | |
| Údaje o hlučnosti | |
| Hladina akustického tlaku L_pA | <78 dB (A) |
| Hladina akustického výkonu L_wA | dB (A) |
| Merané podľa EN 14492 ; Kolísavosť K = dB (A) | |
prvkami a správnym použitím prístroja. Dodržujte všetky bezpečnostné pokyny uvedené v návode. Správajte sa zodpovedne voči tretím osobám.
Ak máte o zapojení a obsluhe prístroja pochybnosti, obrátte sa na zákaznícky servis.
Na prístroji smú pracovať len osoby, ktoré dosiahli 16 rokov. Výnimku predstavuje využitie mladistvých, ak sa toto deje počas profesijného vzdelávania s cielom dosiahnutia zručností pod dohl'adom školitela.
Tento prístroj nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnostami, alebo s nedostatkom znalosti či skúseností.
Je potrebné dohliadnut' na to, aby sa deti nehrali s prístrojom.
VAROVANIE Prečítajte si všetky
bezpečnostné pokyny a inštrukcie. Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Ret'azový kladkostroj je určený len na dvíhanie a spúšťanie pevných bremien za zohľadnenia technických údajov a bezpečnostných upozornení.
Ret'azový kladkostroj sa nesme používať na pohybovanie bremenami, ktoré sú napevno spojené so zemou alebo sú zakliesnené.
Je zakázané bremená pomocou retazového kladkostroja horizontálne tahať alebo šikmo tahať ešte visiace bremená.
Preprava osôb alebo zvierat je zakázaná.
Tento prístroj sa smie použivať len v súlade s uvedenými predpismi. Pri nedodržaní ustanovení všeobecne platných predpisov a ustanovení z tohto návodu nie je možné výrobcu považovať za zodpovedného za škody.
Upozorňujeme, že naše zariadenia neboli svojím určením konštruované na živnostenské, remeselné alebo priemyselné použitie. Ak sa zariadenie použije v živnostenských, remeselných alebo priemyselných prevádzkach alebo pri obdobných činnostiach, nemôžeme prevziat žiadnu záruku.
Ak výtah nie je vybavený ukazovatelom menovitej nosnosti, výrobca musí informovať, že sa tento výtah použije
iba v tých aplikáciách, pre ktoré sa menovitá nosnost zdviháka nemení s polohou nákladu.
⚠ Prístroj nie je schválený na nepretržitú prevádzku. Nikdy nesmie byť v prevádzke bez prerušenia dlhšie ako pät minút.
Retazový kladkostroj sa smie používať len na dvíhanie bremien, ktorých hmotnosť nepresahuje maximálnu nosnosť uvedenú v technických údajov výrobcu a na typovom štítku.
Retazový kladkostroj nepreťažujte!
Nie je povolené predmety držať permanentne.
Pred použitím reťazového kladkostroja sa presvedčte, že reťaz a upevňovací hák sú v dobrom stave a na pripevnenie bremena používajte iba také viazacie prostriedky, ktoré zodpovedajú bremenu, sú schválené a bezchybne funkčné.
Pred začatím prác, ktoré budete vykonávať pomocou retazového kladkostroja, musíte preverit nosnost nosných štruktúr.
Je zakázané dvíhat bremená, ktoré nie sú predpisovo pripevnené a ktoré by mohli spadnút na zem.
Pred uvedením prístroja do prevádzky skontrolujte, či nie je poškodený elektrický kábel a/alebo zásuvka. V záujme vyhnutia sa nebezpečenstvám musí byť poškodené sietové vedenie vymenené výrobcom.
Nehýbte s bremenami, ktoré sa môžu samy od seba rozkotúľať alebo prevrhnút. V prípade potreby urobte opatrenia, aby sa tomu zabránilo.
Budte ostražitý, sústredte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, ked' ste unavený, alebo ked' ste pod vplyvom drog, alkoholu alebo liekov.
Deti a ostatné osoby aj zvieratá držte počas používania prístroja v bezpečnej vzdialenosti. Minimálny bezpečnostný odstup je 5 m.
Je zakázané zdržiavať sa alebo pracovať pod vznášajúcimi sa bremenami.
Pred montážou, úpravou, čistením, údržbou, uskladnením alebo prenášaním vypnite zariadenie, vytiahnite sietovú koncovku z napájania a nechajte zariadenie vychladnút.
Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Zabezpečte, aby sa sietová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Tahanie za kábel by mohlo poškodiť kábel i zástrčku, v tom prípade by už nebola zaručená elektrická bezpečnosť. Používať len predlzovací kábel odolný voči netlakovej vode, ktorý je určený pre prácu vo vonkajších priestoroch.
Noste vhodný pracovný odev, ako napr. pevnú obuv s protišmykovou podrážkou, robustné dlhé nohavice,
rukavice, ochranné okuliare a ochranu sluchu!
Nenoste volný odev alebo šperky. Vlasy, odev a rukavice je nutné mať mimo dosahu pohyblivých častí, pretože by mohli byť zachytené pohybujúcimi sa dielmi. Nepoužívajte zariadenie, keď idete naboso alebo v otvorených sandáloch.
Nepoužívajte prístroj za zlého počasia, predovšetkým nie pri nebezpečenstve búrky.
Pri práci s prístrojom vždy zaistite dostatočné osvetlenie, resp. dobré svetelné pomery..
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
⚠ Nedotýkajte sa nebezpečných pohyblivých častí skôr, než stroj odpojíte od elektrickej siete a pohyblivé nebezpečné časti sa úplne zastavia.
Pred každým uvedením do prevádzky skontrolujte všetky skrutkové a zásuvné spoje, a tiež ochranné zariadenia z hľadiska pevnosti a správneho utiahnutia a ľahkosti chodu všetkých pohyblivých dielov.
⚠️ Ochranné zariadenia, ktoré sa nachádzajú na stroji, je striktne zakázané demontovať, menit, používať v rozpore s ich určením alebo pripevňovať ochranné zariadenia iných výrobcov
⚠ Čerpadlo sa nesmie používať, ak je poškodené, alebo sú defektné bezpečnostné zariadenia.
⚠️ Retázový kladkostroj je vybavený koncovým vypínaním, ktoré zastaví motor, ak sa retáz úplne zasunie.
Prístroj nevystavujte daždu a nepoužívajte v mokrom či vlhkom prostredí.
Ak sa nedá vyhnút použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.
Nepoužívajte zariadenie v blízkosti horľavých kvapalín alebo plynov. Pri skrate hrozí nebezpečenstvo požiaru a explózie.
Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nemrznúcom mieste, ktoré je pre deti neprístupné.
Obal chráni prístroj pred poškodením pri doprave. Obalové materiály sú spravidla volené podľa ekologicky prijatelých hľadísk a hľadísk nakladania s odpadmi a preto sú recyklovateľné. Vrátenie obalu do materiálového obehu šetrí suroviny a znižuje výskyt odpadov. Časti obalov (napr. fólia, styropor®) môžu byť nebezpečné pre deti.
Zvyškové riziká
Aj pri správnom používaní a dodržiavaní všetkých bezpečnostných predpisov môžu stále ešte existovať zvyškové riziká.
Pri spúšťaní bremien môže dôjst' k
rozdrveniu končatín. Pri spúšťaní retázového kladkostroja nadol nesiahajte ani nevstupujte pod bremeno.
Napotki Za Delo
- Bremeno nenadvihujte kompletne naraz. Pri nadvihovaní bremena (napnutá reťaz) skontrolujte cca 10 cm nad zemou nadvihnutím a poklesnutím bremena brzdný účinok.
- Vyhnite sa nadmernej krokovej prevádzke (napr. dávať motoru krátke impulzy).
- Bremeno nikdy netahajte po zemi.
- Nadvihované bremená sa smú nadvihovat' výhradne zvislo! Bremeno nikdy nedvíhajte ani neťahajte šikmo!
- Dbajte na to, aby na retazi nikdy neboli uzly.
- Bremeno nikdy nenadvihujte 2 ret'azovými kladkostrojmi.
- Bremeno nikdy nenechajte kmitať, aby sa nedos - talo mimo osi retazového kladkostroja.
- Bremeno nikdy nepripevňujte na hrot karabíno - vého háku.
- Nikdy nedvíhajte bremená, ktoré sú na háku umiestnené mimo tažiskovej osi.
- Ret'az nikdy neomotávajte okolo nadvihovaného bremena.
- Mechanická prevodová brzda drží hmotnosť aj po vypnutí alebo pri výpadku elektrického prúdu.
Požiadavky na obsluhu
Prístroj smú obsluhovať a udržiavať iba osoby, ktoré sú s ním oboznámené a informované o možných nebezpečenstvách.
Kvalifikácia: Okrem podrobného poučenia odborníkom nie je na používanie prístroja nutná žiadna špeciálna kvalifikácia.
Minimálny vek: Na prístroji smú pracovať len osoby, ktoré dosiahli 16 rokov. Výnimku predstavuje využitie mladistvých, ak sa toto deje počas profesijného vzdelávania s cielom dosiahnutia zručností pod dohl'adom školitela.
Školenie: Používanie prístroja vyžaduje iba zodpovedajúce poučenie odborníkom, resp. návodom na obsluhu. Špeciálne školenie nie je nutné.
Správanie v prípade núdze
Poskytnite úrazu zodpovedajúcu potrebnú prvú pomoc a privolajte čo možno najrýchlejšie kvalifikovanú lekársku pomoc. Chráněte zraneného pred dálšími úrazmi a upokojte ho. Ak požadujete pomoc, uveděte tieto údaje: 1. Miesto nehody, 2. Druh nehody, 3. Počet zranených, 4. Druh zranenia
Symboly
Varovanie! / Pozor!
Tento prístroj smie byť pripojený len k zásuvke 230 V s prúdovým chráničom!
230 V + RCD
Na zníženie rizika zranenia si prečítajte prevádzkový návod.
Používajte ochranné okuliare!
Noste bezpečnostnú obuv s ocelovou výstužou.

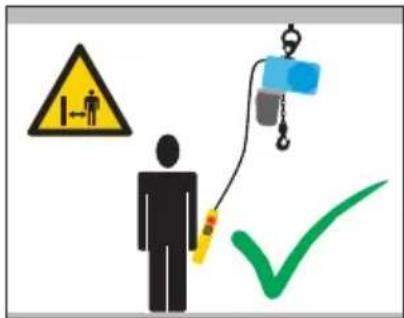

Dbajte na to, aby sa pod bremenom nen-achádzali žiadne osoby ani zvieratá!
Preprava osôb alebo zvierat je zakázaná.
www.us.com 10. Hotbeadie
CE symbol
Chybné a/alebo likvidované elektrické či elektronické prístroje musia byť odovzda-né do príslušných zberní.
Elektrický prístroj triedy ochrany III.
Údrzba
Pred vykonávaním akýchkol'vek prác na prístroji vždy vytiahnite zástrčku zo zásuvky.
Nevykonávajte na prístroji žiadne zmeny. Zmeny sú považované za nezhodné s určením a môžu spôsobit' vážne zranenia a poškodenia.
Opravy a práce, nepopísané v tomto návode, smie vykonať len kvalifikovaný autorizovaný personál.
Používať len originálne príslušenstvo a originálne náhradné diely.
Prístroj používajte len v bezchybnom stave.
Pred každou prevádzkou vizuálne skontrolujte.
Predovšetkým bezpečnostné zariadenia, elektrické ovládacie prvky, elektrické vedenia a skrutkové spoje skontrolujte z hľadiska poškodenia a utiahnutia.
Retaz udržiavajte v čistote a zlahka naolejovanú.
Zariadenie, najmä ventilačné štrbiny, udržiavajte vždy čisté. Teleso stroja nikdy nečistite prúdom vody! Plasty nečistite rozpúšťadlom, horľavými alebo toxickými kvapalinami. Na čistenie používajte len vlhkú handričku.
Len pravidelne udržiavaný a ošetrovaný prístroj môže byt' spolahlivou pomôckou. Nedostatočná údržba a starostlivost môže viest' k nepredvídaným nehodám a úrazom.
V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com.
Likvidácia
Chybné alebo likvidované prístroje musia byť odovzdané do príslušných zberní.
Záruka
Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebitel'a začina dnom nákupu prístroja.
Záruka sa vztahuje výhradne na nedostatky spô- sobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložit originálny doklad o kúpe s dátumom predaja.
Do záruky nespadá neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cudzím zásahom alebo cudzími predmetmi. Nedodržanie návodu na použitie a montáž a normálne opotrebenie tiež nespadá do záruky.
Dôležité informácie pre zákazníka
Upozorňujeme, že vrátenie počas záručnej lehoty alebo i po záručnej lehote je potrebné zásadne vykonať v originálnom obale. Týmto opatrením sa účinne zabráni zbytočnému poškodeniu pri doprave a často spornému vybaveniu. Prístroj je optimálne chránený len v originálnom obale, a tým je zaistené plynulé spracovanie.
Servis
Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôčť vám. Aby bolo možné váš prístroj v prípade reklamácie identifikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Dane techniczne
Peklad vyhlásenie o zhode EÚ
Týmto vyhlasujeme my, že koncepcia a konštrukcia uvedených prístrojov vo vyhotoveniach, ktoré uvádzame do obehu, zodpovedá príslušným základným požiadavkám smerníc EÚ na bezpečnosť a hygienu. V prípade zmeny prístroja, ktorá s nami nebola konzultovaná, stráca toho vyhlásenie svoju platnosť.
