NÁVOD NA OBSLUHU PRF0143159A ELICA

Aktivace časovače varných zón

Power Level (úroveň výkonu)

Před kontaktováním servisního oddělení 1.Zkontrolujte, zda problém nemůžete vyřešit sami podle pokynů uvedených ve “Vyhledávání závad”. 2.Vypněte a znovu zapněte přístroj a zkontrolujte, zda závada přetrvává. Pokud i po těchto kontrolách závada bude přetrvávat, kontaktujte nejbližší servisní středisko.258 SK - Návod na použitie a montáž Postupujte presne podľa pokynov uvedených v tejto príručke. Výrobca nenesie žiadnu zodpovednosť za akékoľvek problémy, škody alebo požiare spôsobené zariadením spôsobené nedodržaním pokynov obsiahnutých v tejto príručke. Zariadenie určené výlučne na použitie v domácnosti na varenie potravín a na odsávanie dymov pochádzajúcich z varenia. Nie sú povolené iné použitia (napr. vykurovanie miestnosti). Výrobca nenesie žiadnu zodpovednosť za škody vzniknuté nevhodným použitím alebo nesprávnym nastavením ovládacích prvkov. Zariadenie môže mať odlišný vzhľad v porovnaní s obrázkami v tomto návode, no pokyny na použitie, údržbu a inštaláciu zostávajú rovnaké. Pozorne si prečítajte túto príručku: obsahuje dôležité informácie o inštalácii, používaní a bezpečnosti. Na zariadení nevykonávajte žiadne elektrické zmeny. Pred inštaláciou skontrolujte, či nie je poškodený žiaden komponent. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii. Overte neporušenosť zariadenia skôr ako pristúpite k inštalácii. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii. Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú štandardne dodávané a je potrebné ich zakúpiť samostatne.

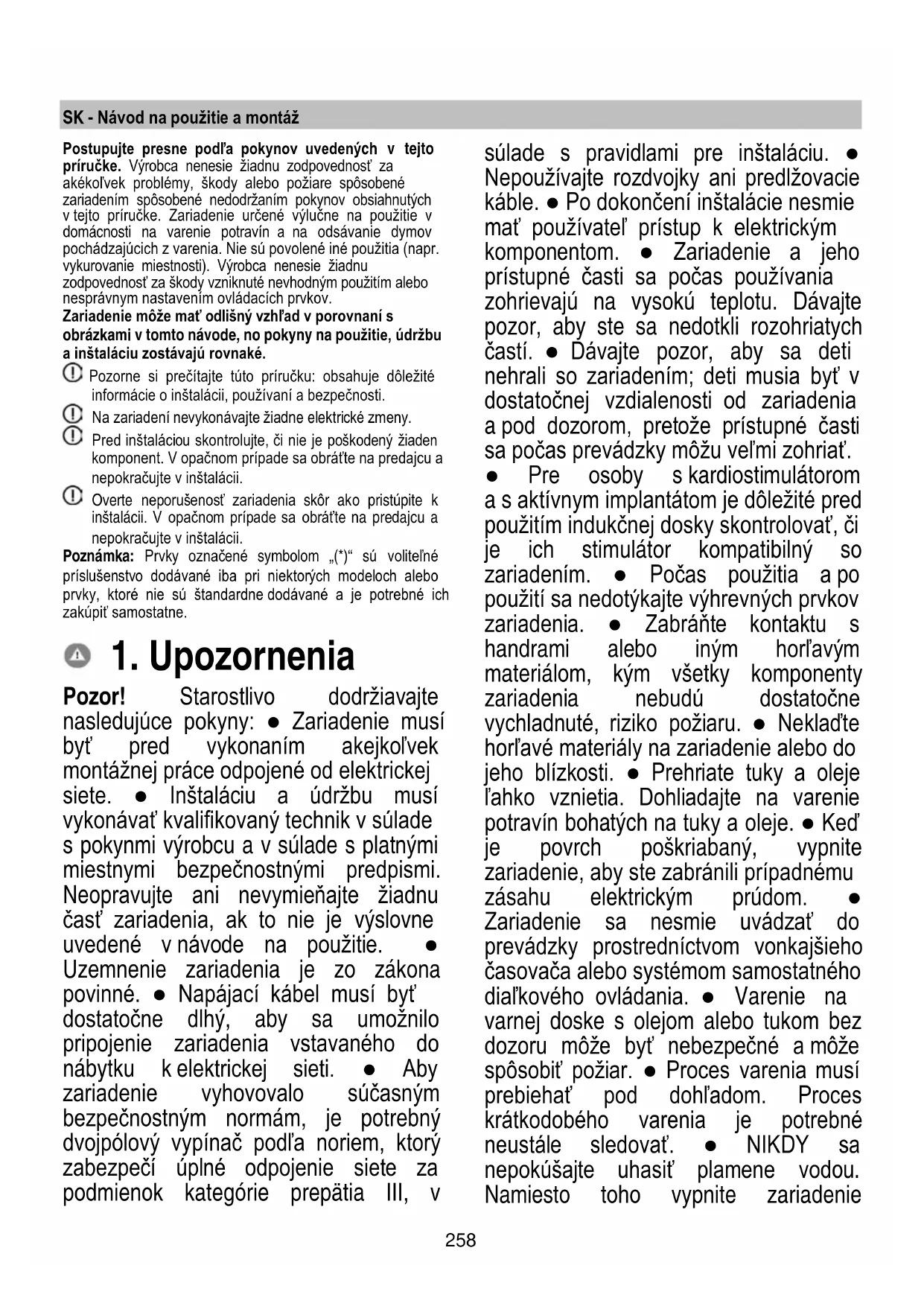

Pozor! Starostlivo dodržiavajte nasledujúce pokyny: ● Zariadenie musí byť pred vykonaním akejkoľvek montážnej práce odpojené od elektrickej siete. ● Inštaláciu a údržbu musí vykonávať kvalifikovaný technik v súlade s pokynmi výrobcu a v súlade s platnými miestnymi bezpečnostnými predpismi. Neopravujte ani nevymieňajte žiadnu časť zariadenia, ak to nie je výslovne uvedené v návode na použitie. ● Uzemnenie zariadenia je zo zákona povinné. ● Napájací kábel musí byť dostatočne dlhý, aby sa umožnilo pripojenie zariadenia vstavaného do nábytku k elektrickej sieti. ● Aby zariadenie vyhovovalo súčasným bezpečnostným normám, je potrebný dvojpólový vypínač podľa noriem, ktorý zabezpečí úplné odpojenie siete za podmienok kategórie prepätia III, v súlade s pravidlami pre inštaláciu. ● Nepoužívajte rozdvojky ani predlžovacie káble. ● Po dokončení inštalácie nesmie mať používateľ prístup k elektrickým komponentom. ● Zariadenie a jeho prístupné časti sa počas používania zohrievajú na vysokú teplotu. Dávajte pozor, aby ste sa nedotkli rozohriatych častí. ● Dávajte pozor, aby sa deti nehrali so zariadením; deti musia byť v dostatočnej vzdialenosti od zariadenia a pod dozorom, pretože prístupné časti sa počas prevádzky môžu veľmi zohriať. ● Pre osoby s kardiostimulátorom a s aktívnym implantátom je dôležité pred použitím indukčnej dosky skontrolovať, či je ich stimulátor kompatibilný so zariadením. ● Počas použitia a po použití sa nedotýkajte výhrevných prvkov zariadenia. ● Zabráňte kontaktu s handrami alebo iným horľavým materiálom, kým všetky komponenty zariadenia nebudú dostatočne vychladnuté, riziko požiaru. ● Neklaďte horľavé materiály na zariadenie alebo do jeho blízkosti. ● Prehriate tuky a oleje ľahko vznietia. Dohliadajte na varenie potravín bohatých na tuky a oleje. ● Keď je povrch poškriabaný, vypnite zariadenie, aby ste zabránili prípadnému zásahu elektrickým prúdom. ● Zariadenie sa nesmie uvádzať do prevádzky prostredníctvom vonkajšieho časovača alebo systémom samostatného diaľkového ovládania. ● Varenie na varnej doske s olejom alebo tukom bez dozoru môže byť nebezpečné a môže spôsobiť požiar. ● Proces varenia musí prebiehať pod dohľadom. Proces krátkodobého varenia je potrebné neustále sledovať. ● NIKDY sa nepokúšajte uhasiť plamene vodou. Namiesto toho vypnite zariadenie259 a zakryte plameň napríklad vekom alebo hasiacou pokrývkou. Nebezpečenstvo požiaru: neukladajte predmety na varnú dosku. ● Nepoužívajte parné čističe, existuje riziko úrazu elektrickým prúdom. ● Neukladajte magnetické predmety ako nože, vidličky, lyžice na povrch varnej dosky, pretože by sa mohli prehriať. ● Pred pripojením zariadenia k elektrickej sieti: skontrolujte identifikačný štítok (umiestnený na spodnej časti zariadenia), aby ste sa uistili, že napätie a výkon zodpovedajú hodnotám siete a že elektrická zásuvka je vhodná. V prípade pochybností kontaktujte kvalifikovaného elektrikára. Dôležité: ● Po použití vypnite varnú dosku ovládacím zariadením a nespoliehajte sa na detektor prítomnosti hrnca. ● Zabráňte rozliatiu tekutín, preto pri uvádzaní tekutín do varu alebo pri ich ohrievaní znížte prívod tepla. ● Nenechávajte ohrievacie prvky zapnuté, keď sú na nich uložené prázdne hrnce alebo panvice, alebo keď na nich nie sú uložené žiadne nádoby. ● Po dokončení varenia vypnite príslušnú varnú zónu. ● Na varenie nikdy nepoužívajte hliníkovú fóliu a nikdy na dosku priamo neumiestňujte výrobky balené do hliníka. Došlo by k roztopeniu hliníka a nenapraviteľnému poškodeniu vášho zariadenia. ● Nikdy neohrievajte neotvorenú konzervu alebo plechovú nádobu s potravinami: môže vybuchnúť! Toto upozornenie platí pre všetky ostatné druhy varných dosiek. ● Použitie vysokého výkonu, ako je funkcia Booster, nie je vhodné pre zohrievanie niektorých tekutín, ako napríklad olej na vyprážanie. Nadmerné teplo by mohlo byť nebezpečné. V týchto prípadoch odporúčame použiť nižší výkon. ● Nádoby musia byť umiestnené priamo na varnej ploche a musia byť v strede. V žiadnom prípade nevkladajte medzi hrniec a varnú dosku iné predmety. ● V prípade vysokých teplôt zariadenie automatický zníži stupeň výkonu varných zón. ● Skôr ako vykonáte akýkoľvek úkon čistenia alebo údržby, zariadenie odpojte z elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača obydlia. ● Pri všetkých úkonoch montáže a údržby používajte pracovné rukavice. ● Zariadenie smú používať deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo bez skúseností alebo potrebných znalostí len vtedy, keď sú pod dozorom alebo keď im boli dané pokyny týkajúce sa bezpečného používania zariadenia a tieto osoby pochopili nebezpečenstvá spojené so zariadením. ● Deti musia byť pod dozorom, aby sa so zariadením nehrali. ● Čistenie a údržbu nesmú vykonávať deti bez dozoru. ● V miestnosti musí byť zabezpečené dostatočné vetranie, keď sa zariadenie používa súčasne s ďalšími spaľovacími zariadeniami na plyn alebo iné palivá. ● Zariadenie sa musí často čistiť, zvnútra aj zvonku (ASPOŇ RAZ ZA MESIAC), v každom prípade dodržiavajte pokyny výslovne uvedené v pokynoch na údržbu. ● Nedodržanie postupov čistenia zariadenia a výmeny a čistenia filtrov spôsobuje riziká požiarov. ● Varenie na spôsob flambovania je prísne zakázané. ● Použitie otvoreného ohňa je škodlivé pre filtre a môže vyvolať požiar, preto sa mu vždy vyhýbajte. ● Vyprážanie je nutné vykonávať pod dozorom, aby sa zabránilo zapáleniu prehriateho oleja. ● UPOZORNENIE: Keď je varná doska v prevádzke, prístupné časti zariadenia sa môžu zohriať. ● Pozor! Zariadenie260 nepripájajte k elektrickej sieti až do úplného ukončenia inštalácie. ● Čo sa týka technických a bezpečnostných opatrení, ktoré je potrebné prijať na odvádzanie dymov, prísne dodržiavajte nariadenia kompetentných miestnych orgánov. ● Nasatý vzduch sa nesmie odvádzať do potrubia používaného na odvádzanie dymov vyprodukovaných spaľovacími zariadeniami na plyn alebo iné palivá. ● Zariadenie nikdy nepoužívajte bez správne namontovanej mriežky! ● Na inštaláciu používajte iba pripevňovacie skrutky vo výbave so zariadením, alebo, ak nie sú vo výbave, kúpte si vhodný typ skrutiek. Používajte skrutky so správnou dĺžkou uvedenou v Návode na inštaláciu. ● Keď je toto zariadenie a iné zariadenia napájané energiou, ktorá nie je elektrická, v prevádzke súčasne, záporný tlak v miestnosti nesmie presiahnuť 4 Pa (4 × 10-5 bar). ● Je dôležité uchovávať tento návod, aby ste doň mohli kedykoľvek nahliadnuť. V prípade predaja, odstúpenia alebo sťahovania zaistite, aby zostala spoločne s výrobkom. Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/EÚ - UK SI 2013 No3113, o odpade z elektrických a elektronických zariadení (OEEZ). Uistite sa o správnom spôsobe likvidácie tohto výrobku: prispievate tak k predchádzaniu možným negatívnym následkom pre životné prostredie a pre zdravie. Symbol na výrobku alebo v dokumentácii, ktorá je k nemu priložená, poukazuje na to, že s týmto výrobkom nesmie byť narábané ako s domovým odpadom, ale musí byť odovzdaný do vhodnej zberne na recykláciu elektrických a elektronických zariadení. Je potrebné ho zlikvidovať v súlade s miestnymi predpismi pre likvidáciu odpadu. Podrobnejšie informácie o spracovaní, opätovnom použití a recyklácii tohto výrobku získate na príslušnom miestnom úrade, od služby zberu domového odpadu alebo v obchode, kde bol tento výrobok zakúpený. Spotrebič bol navrhnutý, testovaný a vyrobený v súlade s týmito normami:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Odporúčania na správne použitie za účelom zníženia vplyvu na životné prostredie: Keď začínate variť, zapnite zariadenie na minimálnu rýchlosť, a nechajte ho zapnuté aj niekoľko minút po ukončení varenia. Rýchlosť zvýšte iba v prípade veľkého množstva dymu a pary pomocou funkcie booster iba v extrémnych prípadoch. Aby sa zachovala dobrá účinnosť systému redukcie pachov, v prípade potreby vymeňte uhlíkový filter/filtre. Aby sa zachovala dobrá účinnosť tukového filtra, v prípade potreby ho vyčistite. Na optimalizáciu účinnosti a minimalizáciu hluku používajte maximálny priemer kanalizačného systému uvedený v tejto príručke.

Využitie varnej dosky Systém indukčného varenia je založený na fyzikálnom jave magnetickej indukcie. Základnou charakteristikou tohto systému je priamy prenos energie z generátora do hrnca. Výhody: Pri porovnaní s elektrickými varnými doskami je vaša indukčná doska: - bezpečnejšia: nižšia teplota na povrchu skla. - rýchlejšia: kratšie doby potrebné na ohriatie jedál. - presnejšia: varná doska okamžite reaguje na vaše príkazy - účinnejšia: 90% absorbovaná energie sa transformuje na teplo. Okrem toho, po odstránení hrnca z varnej dosky sa prenos tepla okamžite preruší, aby sa zabránilo zbytočným tepelným stratám.

• nádoby s nedokonale rovným dnom;

• kovové nádoby so smaltovaným dnom;

• nádoby s drsným podkladom, aby sa zabránilo poškrabaniu plochy varnej dosky;

• nikdy neklaďte teplé hrnce a panvice na povrch ovládacieho panelu varnej dosky. Nie všetky hrnce vhodné na indukciu sú účinné z toho dôvodu, že ich dná sú čiastočne zložené z feromagnetického materiálu!! Pri nákupe hrncov alebo panvíc skontrolujte, či:

• dno je výlučne iba z feromagnetického materiálu. V opačnom prípade sa zníži účinnosť prenosu tepla ako aj rovnomernosť tepla pri teplotách povrchu panvice/hrnca, ktoré nie sú vhodné na varenie.261 NIE!

• Dno neobsahuje hliník: riad sa nezohrieva a možno ho nerozpoznávajú ani induktory. NIE!

• Nerovné dná alebo dná s drsným povrchom. Odoberajú kontaktnú plochu medzi induktorom a riadom, pričom znižujú jeho účinnosť a kazia zážitok z varenia. ÁNO! Dôležité: nikdy neklaďte teplé hrnce a panvice na povrch ovládacieho panelu varnej dosky.

2.1.1 Existujúce nádoby

Môžete skontrolovať, či materiál hrnca je magnetický použitím jednoduchého magnetu. Hrnce nie sú vhodné, ak nie sú magneticky zistiteľné. V takom prípade platia aj pokyny uvedené v predchádzajúcom odseku.

2.1.2 Odporúčané priemery dna hrnca

DÔLEŽITÉ: ak hrnce nemajú správne rozmery, varné zóny sa nezapnú. Údaje o minimálnom priemere hrnca, ktorý sa má použiť na každej jednotlivej zóne nájdete v ilustrovanej časti tohto návodu. Aby ste dosiahli najlepšie výsledky, odporúčame: - používať panvice a hrnce, ktoré majú priemer dna rovnaký ako má varná zóna. • tam, kde je to možné, nechajte pokrievku na hrncoch počas varenia a najmä v prípade hrncov s výškou presahujúcou 22 cm.

• hrniec umiestnite do stredu varnej zóny označenej na doske. Použitie odsávača Odsávací systém sa môže použiť v odsávacej verzii s vonkajším odčerpávaním alebo filtračnej verzii s vnútorným obehom. Odsávacia verzia Obr. 7 Pary sa odčerpávajú smerom von prostredníctvom série potrubí (kupujú sa samostatne) pripevnených k spojovacej prírube, ktorá je už vo výbave. Priemer odvádzacej trubky musí byť ekvivalentný priemeru spojovacieho krúžku: - v prípade obdĺžnikového výstupu 222 x 89 mm - v prípade kruhového výstupu Ø 150 mm (*) Viac informácií nájdete na stránke týkajúcej sa príslušenstva odsávacej verzie v obrázkovej časti tejto príručky. Výrobok pripojte k trubkám a vypúšťacím otvorom na stene s priemerom ekvivalentným výstupu vzduchu (spojovacia príruba). Použitie vypúšťacích trubiek a otvorov s menším priemerom spôsobí zníženie odsávacích výkonov a drastické zvýšenie hlučnosti. Preto odmietame akúkoľvek zodpovednosť. Použite čo možno najkratšie potrubie. Použite potrubie s čo najmenším počtom ohybov (maximálny uhol ohybu: 90°). Vyhnite sa drastickým zmenám prierezu potrubia. Filtračná verzia Obr. 10 Nasatý vzduch sa bude filtrovať pomocou vhodných tukových filtrov a zápachových filtrov pred opätovným dopravením do miestnosti. Produkt sa dodáva so všetkým vybavením potrebným pre štandardnú montáž s výstupom vzduchu v prednej časti podstavca nábytku. Viac informácií nájdete na stránke týkajúcej sa príslušenstva odsávacej verzie (v obrázkovej časti tejto príručky). Navštívte webové stránky www.elica.com a www.shop.elica.com , aby ste si pozreli kompletný rad súprav, aby ste mohli vykonať rôzne spôsoby montáže filtračnej a odsávacej verzie.

● Elektrickú aj mechanickú inštaláciu musí vykonať špecializovaný personál. Spotrebič je navrhnutý tak, aby bol zabudovaný do pracovnej dosky s hrúbkou 2 – 6 cm v prípade inštalácie TOP; 2,5 – 6 cm v prípade inštalácie FLUSH. Minimálna vzdialenosť medzi varnou doskou a stenou musí byť aspoň 5 cm od prednej strany, aspoň 4 cm na bokoch a aspoň 50 cm od horných skriniek. POZN.: Navrhované vzdialenosti sú orientačné: pri navrhovaní priestorov je nutné dodržiavať pokyny výrobcu kuchyne.262

3.1 Elektrické napojenie

Obr. 3 ● Odpojte zariadenie od elektrickej siete. ● Inštaláciu musí vykonať kvalifikovaný profesionál, ktorý pozná platné normy pre montáž a bezpečnosť. ● Výrobca odmieta akúkoľvek zodpovednosť za škody spôsobené na osobách, zvieratách alebo veciach následkom nedodržania pokynov uvedených v tejto kapitole. ● Napájací kábel musí byť dostatočne dlhý, aby bolo možné odstránenie varnej dosky z pracovnej plochy. ● Uistite sa, že napätie uvedené na výrobnom štítku na spodnej strane spotrebiča zodpovedá hodnotám elektrickej siete obydlia, v ktorom bude namontovaný. ● Nepoužívajte predlžovacie káble. ● Uzemňovací elektrický kábel musí byť o 2 cm dlhší ako ostatné káble. ● V prípade, že domáci spotrebič nie je vybavený napájacím káblom, použite kábel s prierezom vodiča minimálne 2,5 mm2 pre výkon až do 7200 wattov; pri vyšších výkonoch musí byť 4 mm2. ● Kábel v žiadnom bode nesmie dosiahnuť teplotu o 50 °C vyššiu ako je teplota prostredia. ● Spotrebič je určený na trvalé pripojenie k elektrickej sieti. ● Pozor! Pred opätovným pripojením k elektrickej sieti a kontrolou správneho fungovania spotrebiča vždy skontrolujte, či je sieťový kábel správne namontovaný. ● Pozor! Prepojovací kábel musí vymeniť autorizovaný technický servis alebo osoba s podobnou kvalifikáciou. Poznámka: výrobok je vybavený funkciou obmedzenia výkonu Power Limitation, ktorá umožňuje nastaviť limit maximálnej hodnoty absorpcie kw. Nastavenie je potrebné vykonať vo fáze pripojenia výrobku k elektrickej sieti alebo pri opätovnom pripojení k elektrickej sieti (v priebehu nasledujúcich 2 minút). Stanovte rozmery ochrany elektrického zariadenia na základe zvolenej úrovne Obmedzenia výkonu. Postupnosť nastavenia funkcie obmedzenia výkonu Power Limitation nájdete v tejto príručke v oddiele Prevádzka.

Pred začatím inštalácie:

• Po vybalení výrobku skontrolujte, či nebol počas prepravy poškodený a v prípade problémov sa pred inštaláciou obráťte na predajcu alebo na oddelenie starostlivosti o zákazníkov.

• Skontrolujte, či má zakúpený výrobok rozmery zodpovedajúce zvolenému miestu inštalácie.

• Uistite sa, že v obale sa nenachádza (pre účely prepravy) doplnkový materiál (napríklad sáčky so skrutkami, záruky atď.), ktorý je potrebné vybrať a uschovať.

• Okrem toho skontrolujte, či je v blízkosti miesta inštalácie k dispozícii elektrická zásuvka. Príprava nábytku na vstavanie: - Výrobok sa nesmie inštalovať nad chladiace zariadenia, umývačky riadu, kachle, pece, práčky a sušičky. - Vykonajte všetky rezacie práce na nábytku ešte pred vložením varnej dosky a opatrne odstráňte hobliny alebo piliny. - Pre optimalizáciu filtračného zariadenia sa odporúča urobiť štrbinu v podstavci, kde môžete vložiť mriežku. DÔLEŽITÉ: použite jednozložkové tesniace lepidlo (S), ktoré je odolné voči teplotám až do 250 °C; pred inštaláciou je nutné lepené povrchy dôkladne očistiť a odstrániť všetky látky, ktoré by mohli zhoršiť priľnavosť lepených povrchov (napr. separačné prostriedky, konzervačné prostriedky, tuky, oleje, prach, zvyšky starého lepidla atď.); lepidlo je potrebné rovnomerne naniesť po celom obvode rámu; po zlepení nechajte lepidlo schnúť asi 24 hodín. Obr. 1B-2B Pozor! Inštalácia skrutiek a spojovacích prvkov, ktorá nie je v súlade s týmito pokynmi, môže spôsobiť riziká elektrickej povahy. Poznámka: pre správnu inštaláciu výrobku odporúčame pripevniť potrubia lepidlom s nasledujúcimi vlastnosťami: - elastický film z jemného PVC, s lepidlom na báze akrylátu - rešpektuje normu DIN EN 60454 - retardér plameňa - vynikajúca odolnosť voči starnutiu - odolný voči teplotným výkyvom - použiteľný pri nízkych teplotách263

ON/OFF (zapnutie/vypnutie) varnej dosky/odsávača

Aktivácia Temperature Manager (Warming Function) (správa teploty - ohrievacia funkcia)

Indikátor aktívneho odsávača

Zobrazenie Power level (úroveň výkonu) a sacieho výkonu

Aktivácia indikátora saturácie filtrov

Aktivácia časovača „STAND_ALONE“ (samostatný)

Displej: Časovač „STAND_ALONE“ (samostatný) / časovač varných zón

Aktivácia časovača varných zón

Reset saturácie filtrov

Indikátor časovača varných zón aktívny

Čo treba vedieť skôr ako začnete: Všetky funkcie tejto varnej dosky sú navrhnuté tak, aby boli v súlade s najprísnejšími bezpečnostnými normami. Z tohto dôvodu:

• Niektoré funkcie nie sú aktivované alebo sa automaticky deaktivujú v neprítomnosti hrncov na horákoch, alebo keď sú zle umiestnené.

• V iných prípadoch aktivované funkcie sú automaticky deaktivované po niekoľkých sekundách, ak zvolená funkcia vyžaduje ďalšie nastavenie, ktoré nie je dané (napr.: „Zapnúť varnú dosku“ bez „Vybrať varnú zónu“ a „Prevádzková teplota“, alebo „Funkcia Lock“ (uzamknutie) či „Časovač“). Pozor! V prípade, že (napríklad) dlhšej prevádzke vypnutie varnej zóny nemusí byť bezprostredné, pretože v priebehu ochladzovacej fázy; na displeji varných zón sa objaví značka „ “ čo indikuje, že je v tejto fáze. Počkajte, kým sa displej vypne skôr ako sa priblížite k varnej zóne. Displej varnej zóny na displejoch týkajúcich sa oblasti varenia bude uvedené: Varná zóna zapnutá

Power Level (úroveň výkonu)

Funkcia Temperature Manager (správa teploty) aktívna

Funkcia Lock (uzamknutie) aktívna

Charakteristiky dosky Safe Activation (bezpečná aktivácia) Produkt sa zapne iba v prítomnosti hrncov na varných zónach: proces ohrevu sa nespustí alebo sa preruší v prípade neprítomnosti alebo odstránenia hrncov. Pot Detector (detektor hrncov) Výrobok automaticky zistí prítomnosť hrncov na varných zónach. Safety Shut Down (bezpečnostné vypnutie) Z bezpečnostných dôvodov má varenie maximálnu dobu prevádzky, ktorá závisí od nastavenej úrovne výkonu. Residual Heat Indicator (indikátor zvyškového tepla) Pri vypnutí jednej alebo viacerých varných zón je prítomnosť zvyškového tepla signalizovaná príslušným znamením viditeľným na displeji zodpovedajúcej zóny pomocou symbolu

Prevádzka Poznámka: Pre aktiváciu ktorejkoľvek funkcie je potrebné najprv aktivovať požadovanú zónu Zapnutie Krátko stlačte (dotknite sa) ON/OFF (1) varnej dosky/odsávača: rozsvieti sa symbol

naďalej stláčajte, na chvíľu sa zobrazia všetky dostupné funkcie, potom zostanú aktívne iba hlavné funkcie. Zvyšné bude možné neskôr zapnúť a používať počas používania zariadenia. DÔLEŽITÉ: všetky dostupné funkcie budú rozsvietené slabým svetlom a toto svetlo zosilnie iba v momente ich aktivácie. Na vypnutie znovu stlačte Poznámka: Táto funkcia má prednosť pred všetkými ostatnými. Voľba varných zón Dotknite sa (stlačte) Výber/Displej (2) , ktorá zodpovedá požadovanej varnej zóne. Power Level (úroveň výkonu) Doska je vybavená 9 úrovňami výkonu Dotknite sa a prstami sa posúvajte po Lište výberu (3): smerom doprava zvýšite výkon, smerom doľava znížite výkon. Nastavená úroveň výkonu sa zobrazí v oblasti Výber/Displej (2)265 Power Booster (zosilňovač výkonu) Výrobok je vybavený prídavnou úrovňou výkonu (nad úrovňou ), ktorá zostáva aktívna 5 minút, potom sa výkon vráti na predchádzajúcu úroveň. Dotknite sa a prstami sa posúvajte po Lište výberu (3) (okrem úrovne ) a aktivujte Power Booster (zosilňovač výkonu) Úroveň zosilňovača výkonu je uvedená v oblasti Výber/Displej (2) pomocou symbolu „

Poznámka: predné varné zóny nemajú časovaný zosilňovač; na vypnutie zosilňovača výkonu v týchto zónach sa dotknite a prstami posúvajte po Lište výberu (3) a znížte úroveň výkonu. Key Lock (zablokovanie tlačidiel) Key Lock (zablokovanie tlačidiel) umožňuje zablokovať nastavenia dosky, aby sa zabránilo náhodným poškodeniam, pričom už nastavené funkcie sa ponechajú aktívne. Aktivácia:

• stlačte (10) Na deaktiváciu úkon zopakujte. Poznámka: ak počas aktívneho Key Lock (zablokovanie tlačidiel) dôjde k stlačeniu akejkoľvek inej funkcie, zabliká symbol na signalizáciu toho, že sa funkcia používa a aby bolo možné dosku používať, je potrebné funkciu vypnúť. Automatic Heat UP (automatický ohrev) Funkcia Automatic Heat UP (automatický ohrev) umožňuje rýchlejšie dosiahnutie nastaveného výkonu. Táto funkcia poskytuje výhodu rýchlejšieho varenia bez rizika spálenia jedál, pretože teplota nepresahuje teplotu nastavenej úrovne. Táto funkcia je k dispozícii pre úrovne výkonu 1 -8. Aktivácia:

• pri zapnutej varnej zóne stlačte (7)

• na displeji (2) sa zobrazí blikajúci symbol „ “, ktorý sa strieda s výkonom nastaveným vo varnej zóne Pri zvýšení úrovne výkonu varnej zóny: funkcia Automatic Heat Up (automatický ohrev) zostane aktívna aj pri novom nastavení teploty; Pri znížení úrovne výkonu varnej zóny: funkcia Automatic Heat Up (automatický ohrev) sa vypne. Poznámka: pri súčasnom výbere inej varnej zóny bude symbol (7) znovu osvietený slabým svetlom a aj pri tejto zóne bude takto možné aktivovať túto funkciu. Funkcia zostane aktívnou v zóne, v ktorej bola nastavená, ako je to signalizované aj na displeji (2) Temperature Manager (Warming Function) (správa teploty - ohrievacia funkcia) Temperature Manager (správa teploty) je kontrolná funkcia, ktorá umožňuje udržiavanie tepla pri konštantnej teplote a pri optimalizovanej úrovni výkonu ideálnej pre udržanie teploty už pripravených jedál. Funkciu Temperature Manager (správa teploty) zapnete prvým stlačením tlačidla Na displeji (2) zóny, ktorá používa správu teploty, sa zobrazí symbol

Poznámka: pri súčasnom výbere inej varnej zóny bude symbol (8) znovu osvietený slabým svetlom a aj pri tejto zóne bude takto možné aktivovať túto funkciu. Funkcia zostane aktívnou v zóne, v ktorej bola nastavená, ako je to signalizované aj na displeji (2)

Poznámka: ak viacero zón používa Temperature Manager (Warming Function) (správa teploty - ohrievacia funkcia), najprv vyberte požadovanú zónu pomocou zóny Výber (2); funkciu môžete deaktivovať aj pomocou Lišty výberu (3), keď uvediete Power Level (úroveň výkonu) na „

Pauza Funkcia Pauza umožňuje pozastaviť akúkoľvek funkciu aktívnu na doske, uvedením varného výkonu na nulu. Aktivácia:

• zobrazí sa blikajúci symbol „ “ na displeji (2) Pre deaktiváciu funkcie:

• stlačte (9) Lišta výberu (3) sa rozsvieti

• pre deaktiváciu funkcie stlačte/posúvajte sa po Lište výberu (3) Poznámka: deaktivácia obnoví stav dosky pred pauzou, doska bude pokračovať v prevádzke pri rovnakých predtým zvolených nastaveniach. Poznámka: ak po 10 minútach nie je funkcia Pauza deaktivovaná, doska sa vypne automaticky. Poznámka: funkcia Pauza nemá vplyv na odsávanie266 Časovač STAND ALONE (samostatný) Funkcia časovača je odpočítavanie nezávislé od varných zón (a odsávacej zóny). Časovač sa aktivuje stlačením Zóna/Displej (4) Použite symboly (5) na nastavenie trvania Časovača, ktoré sa zobrazí na Zóne/Displeji (4) Poznámka: aby sa odpočítavanie spustilo, počkajte 10 sekúnd bez stlačenia iného ovládacieho prvku. Formát časovača je

minúty Poznámka: časovač sa môže nastaviť maximálne na 1h a 59 min. V Zóne/Displeji (4) sa zobrazí zostávajúci čas; po uplynutí odrátavaného času zaznie zvukový signál Poznámka: pri zobrazení odrátavania sa pri zostávajúcom čase menšom ako 10 minút použije nasledujúci formát

• zvoľte Zóna/Displej (4)

• nastavte trvanie Časovača na pomocou (5) Časovač varných zón Funkcia Časovač varných zón je odpočítavanie, ktoré je možné nastaviť aj dočasne na každej varnej zóne Po skončení nastaveného času sa varné zóny automaticky vypnú a na upozornenie používateľa zaznie príslušný zvukový signál. Aktivácia funkcie Časovač varných zón

• Dotknite sa (stlačte) Výber/Displej (2) (power level - úroveň výkonu ≠0)

• Stlačte (6) pre danú varnú zónu

• Použite symboly (5) na nastavenie trvania Časovača, ktoré sa zobrazí na Zóne/Displeji (4); počas nastavovania symbol (6) bliká Poznámka: aby sa spustil časovač varnej zóny, počkajte 10 sekúnd bez stlačenia iného ovládacieho prvku. Poznámka: opakovaným dlhým stlačením (6) resetujete časovač varnej zóny Operáciu podľa potreby zopakujte na viacerých varných zónach. Poznámka: každá varná zóna môže mať nastavený iný časovač; na displeji (4) sa na zadnej strane práve vybratej varnej zóny objaví počet; Ak nevyberiete žiadnu varnú zónu a časovač STAND ALONE nie je aktívny, zobrazí sa najbližší časovač k vypršaniu času. Ak nevyberiete žiadnu zónu a časovač STAND ALONE je aktívny, tento sa zobrazí prednostne vzhľadom k časovaču najbližšiemu k vypršaniu času. Režim zobrazenia odrátavaného času je ten istý ako časovača „STAND-ALONE“ (pozri predchádzajúci odstavec Časovač „STAND ALONE“) Po uplynutí odrátavaného času zaznie zvukový signál a varná zóna sa vypne. Pre vypnutie časovača:

• zvoľte varnú zónu (2)

• nastavte trvanie Časovača na pomocou (5) Power Limitation Funkcia Power Limitation umožňuje nastaviť fungovanie výrobku obmedzením jeho maximálnej absorpcie. Poznámka: Nastavenie musí byť vykonané z vypnutej varnej dosky, bez stlačenia tlačidla ON/OFF (1) , keď je varná doska pripojená k elektrickej sieti, alebo keď je elektrická sieť opäť pripojená v priebehu nasledujúcich 2 minút. Pre nastavenie Power Limitation : - stlačiť (ktorý bude blikať len počas prvých 2 minút od napájania zariadenia) - pri podržaní stlačeného stlačiť, jednu po druhej, všetky časti Výber/Displej (2) varných zón, proti smeru hodinových ručičiek, začínajúc od predného pravého priestoru (FR)

v tomto bode: - Displej (2) ľavej zadnej zóny (RL) bude striedavo zobrazovať symboly “C” a “0”, čo znamená, že je možné nastaviť: vybrať Displej (2-RL) následne prejsť na Panel s výberom (3), až kým na Displeji sa nezobrazia symboly “C” a “8”, na Displeji (2-FL) sa zobrazí aktuálne nastavenie ** 0 = 7,4 KW 1 = 4,5 KW 2 = 3,1 KW ** v predvolenom nastavení je nastavené 7,4 KW Pre zmenu nastavenia Power Limitation - stlačiť Displej (2) prednej ľavej zóny (FL) - následne prejsť na Panel s výberom (3), pre nastavenie nového nastavenia - pre uloženie zvolenej voľby stlačiť tlačidlo ON/OFF (1), po dobu 2 sekúnd; zaznie predĺžený zvukový signál pre potvrdenie nastavenia

Zapnutie Krátko stlačte (dotknite sa) ON/OFF (1) varnej dosky/odsávača: rozsvieti sa symbol

naďalej stláčajte, na chvíľu sa zobrazia všetky dostupné funkcie, potom zostanú aktívne iba hlavné funkcie. Ostatné bude možné zapnúť a používať neskôr, počas používania zariadenia. DÔLEŽITÉ: všetky dostupné funkcie budú svietiť slabým svetlom, ktoré zosilnie iba vo chvíli ich aktivácie. Na vypnutie znovu stlačte Poznámka: Táto funkcia má prednosť pred všetkými ostatnými. Zapnutie odsávača: Na aktiváciu odsávača sa dotknite (stlačte) Zóny výberu (12) Rýchlosť (výkon) odsávania: Odsávač je vybavený troma úrovňami rýchlosti (výkonu) odsávania Dotknite sa a prstami posúvajte po Lište výberu (3): smerom doprava zvýšite výkon, smerom doľava znížite výkon. Nastavená úroveň výkonu sa zobrazí v oblasti Výber/Displej (12) Power Booster (zvýšenie výkonu) Výrobok je vybavený 2 prídavnými úrovňami výkonu (nad úrovňou 3) − Power Booster 1 (zvýšenie výkonu 1): časový limit 15 min, − Power Booster 2 (zvýšenie výkonu 2): časový limit 5 min, potom sa výkon vráti na predtým nastavenú úroveň. Dotknite sa a prstami posúvajte po Lište výberu (3) (nad úroveň 3) a aktivujte Power Booster 1 (zvýšenie výkonu 1) Úroveň funkcie Power Booster 1 je zobrazená v oblasti Výber/Displej (12) pomocou blikajúceho čísla „4“ Dotknite sa a prstami posúvajte po Lište výberu (3) (nad úroveň 3) a aktivujte Power Booster 2 (zvýšenie výkonu 2) Úroveň funkcie Power Booster 2 je zobrazená v oblasti Výber/Displej (12) pomocou blikajúceho symbolu „

Automatický chod Odsávač pár sa zapne pri najvhodnejšej rýchlosti, pričom sa sací výkon prispôsobí maximálnej úrovni varenia, použitej vo varných zónach. Keď sa vypnú varné zóny, odsávač pár upraví svoju rýchlosť odsávania tak, že ju postupne zníži, pričom odstraňuje zostatkové výpary a pachy. Na aktiváciu tejto funkcie: Stlačte (14) Na deaktiváciu úkon zopakujte. Poznámka: ak počas automatického chodu zvolíte na Lište výberu (3) rýchlosti od 1 do 3, automatický chod sa preruší. Pri voľbe Power Booster (zosilňovač výkonu) bude automatický chod pokračovať po skončení nastaveného časového obdobia. Symbol „ “ po celý čas bliká. Poznámka: v prípade vypnutia dosky s aktívnym Automatickým chodom sa vypnutie odsávača uskutoční automaticky a postupne. Ukazovateľ nasýtenia filtrov Odsávač pár signalizuje, kedy je potrebné vykonať údržbu filtrov: Uhlíkové/keramické pachové filtre „ “(13) sa rozsvieti Tukový filter „ “(13) bliká268 Poznámka: táto funkcia je prednastavená ako vypnutá (postup pri zapnutí pozri v odseku „Aktivácia ukazovateľa nasýtenia filtrov“)

Vynulovanie nasýtenia filtrov Po vykonaní údržby filtrov (tukový a/alebo uhlíkové/keramické) podržte dlho stlačené „ “ (13); „ “(13) zhasne a znovu sa spustí počítadlo ukazovateľa. Aktivácia ukazovateľa nasýtenia filtrov Tento ukazovateľ je za bežných okolností vypnutý. Pri jeho aktivácii postupujte nasledovne: - zapnite odsávaciu plochu pomocou

- keď sú motor odsávania a varné zóny vypnuté, stlačte Zónu výberu (12) - podržte dlho stlačené „ “ (11), kým sa na Displeji (12) striedavo nezobrazia blikajúce písmená „F“ – „G“ F = uhlíkové/keramické pachové filtre G = tukový filter Uhlíkové/keramické pachové filtre − stlačte Displej (12) vo chvíli, keď sa zobrazí písmeno „F“ − stlačte „ “ (13) – blikajúca kontrolka − znovu podržte dlho stlačené „ “ (11) na potvrdenie aktivácie ukazovateľa uhlíkových/keramických pachových filtrov Tukový filter − stlačte Displej (12) vo chvíli, keď sa zobrazí písmeno „G“ − stlačte „ “ (13) – trvalo svietiaca kontrolka − znovu podržte dlho stlačené „ “ (11) na potvrdenie aktivácie ukazovateľa tukového filtra Spotrebič je určený na použitie v spojení so SÚPRAVOU okenného senzora Window (výrobca nedodáva). Ak je nainštalovaná súprava okenného senzora Window (iba v prípade, že sa používa režim ODSÁVANIA), odsávanie vzduchu sa deaktivuje vždy, keď senzor zistí, že okno v miestnosti, na ktorom je namontovaný, je zatvorené.

• elektrické pripojenie SÚPRAVY k spotrebiču musí vykonať kvalifikovaný a špecializovaný technik.

• SÚPRAVA musí mať samostatnú certifikáciu v súlade s bezpečnostnými normami, ktoré sa vzťahujú na komponent a jeho použitie so spotrebičom. Montáž sa musí vykonať v súlade s platnými nariadeniami pre domáce spotrebiče. POZOR:

• káblové vedenie SÚPRAVY na pripojenie k spotrebiču musí byť súčasťou obvodu s certifikáciou pre bezpečné veľmi malé napätie (SELV).

• výrobca tohto spotrebiča odmieta akúkoľvek zodpovednosť za prípadné problémy, škody alebo požiar spôsobené poruchami a/alebo problémami súvisiacimi s nesprávnou činnosťou a/alebo chybnou inštaláciou SÚPRAVY.269

Stupeň výkonu Typ varenia Použitie stupňa (indikácia pridruží skúsenosť a návyky varenia) Max výkon Boost Rýchlo zohriať Ideálny pre zvýšenie teploty potravín v krátkej dobe až do rýchleho varu v prípade vody alebo rýchlo ohriať tekutiny z varenia 8-9 Vyprážať - vrieť IIdeálny pre zapraženie, začínať varenie, vyprážať mrazené výrobky, vrieť rýchlo

Vysoký výkon 7-8 Opiecť – osmažiť - vrieť - grilovať Ideálny pre smaženie, udržať nažive vrenie, varenie a grilovanie (pre krátku dobu, 5 až 10 minút) 6-7 Opiecť - variť – dusiť – osmažiť - grilovať Ideálny pre smaženie, udržať mierne vrenie, varenie a grilovanie (pre priemernú dobu, 10-20 minút), predhriatie príslušenstva

Stredný výkon 4-5 Variť – dusiť – osmažiť - grilovať Ideálny pre dusenie, udržiavať jemné varenie, varenie (pre dlhú dobu). Zamiešanie cestovín 3-4 Variť – povrievať – zahustiť - miešať Ideálny pre pomalé varenie (ryža, omáčky, pečienky, ryby) v prítomnosti doprovodných kvapalín (napr. voda, víno, vývar, mlieko), miešanie cestovín 2-3 Variť – povrievať – zahustiť - miešať Ideálny pre pomalé varenie (objem menej ako jeden liter: ryža, omáčky, pečienka, ryby), v prítomnosti doprovodných kvapalín (napr. voda, víno, vývar, mlieko)

Nízky výkon 1-2 Roztopiť – rozmraziť – udržať teplé - miešať Ideálny pre zmäkčovanie masla, ľahko roztaviť čokoládu, rozmrazovanie malých výrobkov

Roztopiť – rozmraziť – udržať teplé - miešať Ideálny pre udržanie v teple malé porcie čerstvo uvarených jedál alebo udržanie teploty jedál a miešanie rizota

OFF Výkon nula Oporná plocha Varná doska v polohe stand-by alebo vypnutá (možná prítomnosť zvyškového tepla z konca varenia, signalizované s H-L-O)270

Kategória potravín Jedlá a druh varenia Stupeň výkonu a priebeh varenia Prvá fáza Výkon Druhá fáza Výkon

Vyprážanie 8-9 Restované Ohrev príslušenstva 7-8 Varenie 6-7 Dusené Ohrev príslušenstva 7-8 Varenie 3-4 Osmažené Ohrev príslušenstva 7-8 Osmaženie do zlata 7-8

Mäsá Pečené Opečenie mäsa do zlata s olejom (ak s maslom výkon 6) 7-8 Varenie 3-4 Grilované Predhrievanie hrnca 7-8 Grilovanie na oboch stranách 7-8 Opečené Opečenie s olejom (ak s maslom výkon 6) 7-8 Varenie 4-5

šťave/dusené Opečenie s olejom (ak s maslom výkon 6) 7-8 Varenie 3-4

Omáčky Paradajková Opečenie s olejom (ak s maslom výkon 6) 6-7 Varenie 3-4 Ragú Opečenie s olejom (ak s maslom výkon 6) 6-7 Varenie 3-4 Bešamel Príprava základu (roztopiť maslo a múku) 5-6 Privedenie do mierneho varu 3-4

Dezerty, krémy Crema pasticcera Privedenie mlieka k varu 4-5 Udržať mierne vrenie 4-5 Pudingy Privedenie mlieka k varu 4-5 Udržať mierne vrenie 2-3 Ryžový nákyp Ohrev mlieka 5-6 Udržať mierne vrenie 2-3271

Údržba varnej dosky Pozor! Pred každým čistením alebo údržbou sa uistite, že varné zóny sú vypnuté a indikátor tepla zmizol.

Varná doska sa čistí po každom použití. Dôležité: Nepoužívajte abrazívne hubky, drôtenky. Ich použitie by po čase mohlo zničiť sklo. Nepoužívajte dráždivé chemické čistiace prostriedky, ako sú spreje pre rúry alebo odstraňovače škvŕn. Po každom použití nechajte varnú dosku vychladnúť a vyčistite ju odstránením zaschnutých zvyškov a škvŕn od zvyškov potravín. Cukor alebo potraviny s vysokým obsahom cukru poškodzujú varnú dosku a musia sa okamžite odstrániť. Soľ, cukor a piesok by mohli poškrabať povrch skla. Používajte jemnú handričku, papierové uteráky alebo špecifické výrobky pre čistenie varnej dosky (postupujte podľa pokynov výrobcu). NEPOUŽÍVAJTE PARNÉ ČISTIČE!!! Dôležité: V prípade náhodných andmerných únikov kvapalín z hrncov je možné zasiahnuť prostredníctvom vypúšťacieho ventilu nachádzajúceho sa na spodnej časti výrobku tak, aby sa mohol odstrániť prípadný zvyšok a aby sa mohlo vykonať čistenie s maximálnou hygienickou bezpečnosťou. Obr. 18 Pre komplexnejšie a hlbšie čistenie sa môže úplne odobrať spodná vaňa. Obr. 19 Čistenie kovovej mriežky: Mriežku musíte umývať ručne horúcou vodou a neutrálnym čistiacim prostriedkom a starostlivo osušiť, aby ste zabránili oxidáciám. Údržba odsávača: Čistenie Na čistenie používajte VÝLUČNE IBA navlhčenú handru s neutrálnymi tekutými čistiacimi prostriedkami. NA ČISTENIE NEPOUŹÍVAJTE NÁRADIE ANI NÁSTROJE! Vyhnite sa použitiu produktov s obsahom abrazív. NEPOUŽÍVAJTE ALKOHOL! Protitukový filter Spracováva tukové častice pochádzajúce z varenia. Musí sa vyčistiť raz za mesiac (alebo keď systém indikácie saturácie filtrov signalizuje túto nutnosť), neagresívnymi čistiacimi prostriedkami ručne alebo v umývačke riadu pri nízkych teplotách a krátkom cykle. Pri umývaní v umývačke riadu sa protitukový filter môže odfarbiť, ale jeho filtračné vlastnosti sa absolútne nezmenia. Obr. 15 Filter S Aktívnym Uhlím - Keramický (iba pre filtračnú verziu) Spracováva nepríjemné zápachy pochádzajúce z varenia. Výrobok je vybavený sadou zápachových filtrov. Nasýtenie zápachových filtrov sa overí po viac-menej predĺženom používaní podľa typu varenia a pravidelnosti čistenia tukových filtrov. Zápachové filtre sa môžu tepelne regenerovať každé 2- 3 mesiace v rúre predhriatej na 200 °C na 45 minút. Správna regenerácia zaistí konštantnú filtračnú účinnosť na 5 rokov. Pozor! Filtre neukladajte na dno rúry, ale položte ich na plech a tento uložte do strednej výšky. Obr. 17 – 17a – 17b – 17c272

5.2 Vyhľadávanie závad

Zóna príkazov sa vypne z dôvodu príliš vysokej teploty Vnútorná teplota elektronických častí je príliš vysoká Pred ďalším použitím počkajte, kým varná doska vychladne E3 Nevhodná nádoba Strata magnetických vlastností Odstráňte hrniec

Komunikačné problémy medzi užívateľským rozhraním a indukčným modulom Do modulu neprichádza prúd, napájací kábel nie je správne pripojený alebo je

poškodený Odpojte varnú dosku od siete a skontrolujte pripojenie Pre všetky signalizácie chyby ( E … U … C … ) Zavolajte asistenčnú technickú službu a oznámte kód chyby

5.3 Asistenčná služba

Pred skontaktovaním sa s Asistenčnou službou 1.Skontrolujte, či nemôžete vyriešiť problém sami na základe bodov opísaných v „Vyhľadávanie porúch“.
