NÁVOD NA OBSLUHU Pure 120c HSM

Bezpečnostné a výstražné upozornenia označujú situácie, v których môže dôjst' k zraneniam osôb alebo vecným škodám a uvádzajú opatrenia na odvrátenie nebezpečenstva.

Označenia nebezpečenstva so signálnym slovom VÝSTRAHA a textom na šedom podklade vás varujú pred t’ažkými a život ohrozujúcimi zraneniami.

POZOR

označuje informácie efektívnej prevádzky stroja bez rizika ohrozenia.

Bezpečnostné pokyny

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad neskoršieho použitia a odovzdajte ho budúcim používatel'om.

Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke!

Nebezpečenstvo poranenia ostrými nožmi!

Nikdy nesiahajte do štrbiny prí- vodu papiera.

Dlhé vlasy, vol'né časti odevu, viazanky, šály, náhrdelníky a retiazkové náramky atd'. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atd'.

Nebezpečenstvo popálenia!

Nepoužívajte čistiace prostriedky alebo tlakové rozprašovacie nádoby, ktoré obsahujú horľavé látky, kedže tieto substancie by sa mohli vznietit'.

Nebezpečenstvo pre deti a iné osoby!

Prístroj nesmú používať osoby (vrátane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatkom skú- seností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnosť alebo budú touto oso- bou poučené o obsluhe prístroja.

Deti by mali byt' po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrat'. Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

Nebezpečné siet'ové napätie! Chybné zaobchádzanie s prí- strojom môže viest' k úrazu elektrickým prúdom.

– Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený.

Ak je skartovacie zariadenie poškodené, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a ite siet'ovú zástrčku.

- Zabráňte vniknutiu vody so skartovacieho zariadenia. Neponárajte siet'ový kábel ani siet'ovú zástrčku do vody. Nikdy nechytajte siet'ovú zástrčku vlhkými rukami.

2 Správne použitie, zodpovednost' za nedostatky

Skartátor je určený na skartovanie papiera a zákazníckych a kreditných kariet. Robustný rezací mechanizmus je odolný proti zošívacím a kancelárskym sponkám.

Záručná doba skartovaceho zariadenia je 2 roky. Na rezacie hriadele z tvrdenej ocele poskytujeme záruku počas celej životnosti skartovačky (HSM Lifetime Warranty). Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.

1 Nádoba na odrezky
2 Rezacia hlava
3 Bezpečnostné pokyny, bezpečnostný článok
4 Privádzacia štrbina pre papier a zákaznícke/kreditné karty
5 Automatické štart-stop
6 Reverzačné tlačidlo R: vratný chod
7 Typový štítok na spodnej strane rezacej hlavy

4 Obsah dodávky

• Skartovačka balená v kartóne
  • Siet'ové pripojovacie vedenie
• 1 fl'aša špeciálneho oleja do reznej jednotky (50 ml) pre stroje s časticovým rezom
  • Návod na používanie

Príslušenstvo

- Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403

Adresy zákazníckeho servisu pozri na strane 116.

5 Uvedenie do prevádzky 6 Obsluha

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

– Prístroj používajte len v suchých miestnostíach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.
- Prístroj, siet'ovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť vol'né a musí byť dodržaná vzdialenost' od steny alebo nábytku min. 5 cm.
– Dbajte na to, aby bola sietová zástrčka l'ahko prístupná.
– Pred zastrčením zástrčky do siet'ovej zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

- Pripojte dodaný sietový kábel k zadnej strane skartovacieho zariadenia a zasuňte elektrickú zástrčku do správne nainštalovanej elektrickej zásuvky.

Zapnutie skartátora

- Sietový spínač na zadnej strane skartovačky nastavte na „I“.

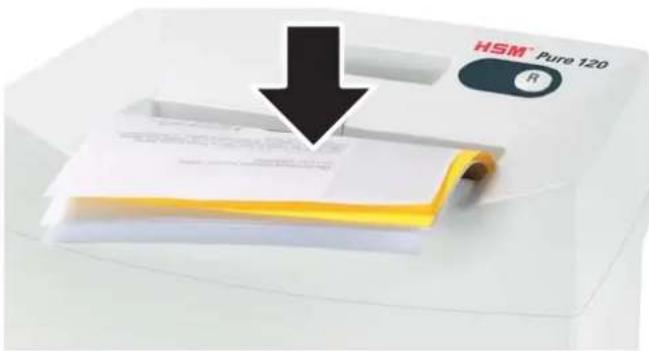

Skartovanie papiera

HSM® Pure 120 R

• Prived'te papier do stredu štrbiny pre papier. Automatické štart-stop spúšt'a rezacie zariadenie automaticky.
  Cca 3 s potom, čo je otvor na prisun papiera opät volný, sa skartovačka automaticky vypne a uvedie sa do stavu prevádzkovej pohotovosti.

Skartovanie kreditných/zákazníckych kariet

- Dávajte karty do privádzacej štrbiny tak,ich zachytil systém pre automatickýšstart-stop. Myslite na životné prostredie a likvidujte rôzne materiály zvlášť.

Vypnutie skartátora

- Nastavte siet'ový spínač na zadnej strane skartovačky na „0“.

7 Odstraňovanie porúch

Poznámka:

Bezpečnostný prvok je vybavený ochranou proti dotyku. Skartovacie zariadenie sa vypne, keď zatlačíte na bezpečnostný prvok.

Zahltenie papierom

Vložili ste priveľa papiera naraz.

- Rezací mechanizmus bude bežat' nie- kol'ko sekúnd naspät' a vysunie von papier.

Stlačte príp. ešte reverzné tlačidlo „R“, aby ste vybrali stoh papiera.

• Pripravte polovičné množstvo papiera.
• Vkladajte postupne polovičné množstvo papiera.

Poznámka:

Ak stoh papiera bol už po zablokovanie z veľkej časti vtiahnutý, môžete reverzné tlačidlo „R“ podržat’ stlačené dlhšie ako 3 sekundy. Rezací mechanizmus tak pôjde znova dopredu a skartuje zvyšný papier.

Pravidelne kontrolujte stav naplnenia zásobníka rezaného materiálu.

POZOR

Vyprázdnite plnú nádobu na odrezky, lebo sa pri viacnásobnom stlačení môže poškodit' rezaciee zariadenie.

V hornej časti krytu je zapracovaná priehlbina na uchopenie, ktorá vám ul'ahčí nadvihnutie rezacej hlavy zo zásobníka rezaného materiálu.

Pri iných poruchách pred oznámením poruchy zákazníckemu servisu skontrolujte, či je rezacia hlava správne nasadená na odpadovú nádobu. Ak bol preťažený motor, nechajte skartovačku pred opätovným uvedením do prevádzky vychladnút' cca 15 – 20 minút.

8 Čistenie a údržba

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

Skartovačku pred presunutím alebo čistením vypnite a vytiah-nite sietovú zástrčku.

Servisné práce spojené s odstránením krytov telesa smie vykonávat' len zákaznícky servis HSM a servisní technici.

Adresy zákazníckeho servisu pozri na strane 116.

Skartovačku čistite len mäkkou handrou a jemným roztokom mydlovej vody. Pritom nesmie do prístroja vniknút žiadna voda.

DON'T FORGET

Iba u rezu na častice: V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.
• Aktivujte automatické zapnutie – vypnutie a nechajte rezací mechanizmus bežat' bez prívodu papiera.
  ▶ Papierový prach a častice sa uvoľnia.

9 Likvidácia / recyklácia

Odpad z elektrických a elektronic- kých prístrojov a zariadení obsahuje ešte množstvo cenných materiálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre čin- nosť a bezpečnosť týchto

zariadení. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovat' nebezpečenstvo pre zdravie človeka a

životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

10 Technické údaje

Typ rezu Rez na prúžky Rez na častice
Dĺžka rezu (mm) 3,9 4 x 25
Stupeň utajenia DIN 66399 P-2, T-2, E-2 P-4,	T-4, E-3, F-1
Výkon rezu* (listov) DIN A4 70 g/m ^2 80 ^2	12 - 1410 - 12 g/m	6 - 75 - 6
Hmotnost' 4,0 kg	4,5 kg
Výkon max	300 W	120 W
Emísia hluku (Chod naprázdno / pri zaťažení)	58-60 dB(A) / 63-64 dB(A) 52-53 dB(A) / 60-63 dB(A)
Pracovná šírka	225 mm
Rezacia rýchlost'	44 mm/s
Napájanie	215 - 240 V, 50 - 60 Hz110 - 130 V, 50 - 60 Hz
Druh prevádzky	krátkodobá prevádzka
Prevádzková doba	3 min
Prestoj	30 min
Podmienky prostredia pri prevádzke:teplotarelatívna vlhkost' vzduchunadmorská výška	-10°C až +25°Cmax. 90%, bez kondenzovaniamax. 2.000 m
Rozmery š x v x h (mm)	366 x 258 x 455
Objem odpadovej nádoby	20 l

* Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočňuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viest' k nižšiemu výkonu a zvýše-nej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný.

Skartovačka spíňa platné harmonizované predpisy Európskej Únie:

• Smernica o nízkom napätí 2006/95/ES
• Smernica o elektromagnetickej kompatibilite 2004/108/ES
  • RoHS smernica 2011/65/EÚ

EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu.
